Rascom QAF 1R at 2,9°E_South Africa beam_f=11 349 & 11 403 MHz_V_DVB-S2/8PSK/FEC=3/4_SR=18 300 ksym/s _Muvi TV
►SK_Mojím dnešným pracovným zadaním bude vykonať analýzu frekvenčného spektra vertikálne polarizovaného vektora vlnenia z družice Rascom QAF 1R na pozícii 2.9°E v rozsahu (SPAN) presne 500 MHz, a to pomocou profesionálneho spektrálneho analyzátora Televes. Cieľom tohto merania bude detegovať
výskyt a prítomnosť dvoch nosných frekvencií — 11349 MHz a 11403 MHz — aj v geografickej oblasti strednej Európy (konkrétne v lokalite Lučenec, Slovensko), a to napriek tomu, že dané frekvencie sú podľa oficiálneho vyžarovacieho diagramu určené pre oblasť južnej Afriky. Po úspešnej spektrálnej identifikácii nosných frekvencií pristúpim k meraniam signálových parametrov, predovšetkým odstupu nosnej zložky od šumu (C/N),
čím získam presný údaj o technickej využiteľnosti signálu v podmienkach strednej Európy. Vzhľadom na nízke hodnoty efektívneho izotropne vyžarovaného výkonu (EIRP) v tejto oblasti a smerovú charakteristiku vyžarovania (beam South Africa), sú tieto merania technicky možné iba s použitím satelitného reflektora s priemerom d=450 cm.Okrem hlavného cieľa – verifikácie prítomnosti a amplitúdovej stability oboch nosných frekvencií – bude súčasťou meraní aj identifikácia úrovne šumového pozadia v analyzovanom pásme, ako aj overenie kontinuity a šírky pásma jednotlivých signálových zložiek. Doplňujúcim cieľom bude tiež posúdenie vplyvu atmosferických podmienok a elevácie družice na výsledné hodnoty C/N a na detekovateľnosť signálu z bočného laloku hlavného vyžarovania.Výsledky tohto merania budú predstavovať dôležitý príspevok k poznaniu reálnej možnosti príjmu signálu z družice Rascom QAF 1R v stredoeurópskych podmienkach, čo môže mať ďalšie implikácie pre pasívny monitoring afrických satelitných služieb mimo ich
primárneho pokrytia.
►ENG_My working assignment for today will be to carry out a frequency spectrum analysis of the vertically polarized wave vector transmitted by the satellite Rascom QAF 1R at 2.9°E, within a precisely defined span of 500 MHz, using a professional Televes spectrum analyzer. The main goal of this measurement is to
verify the presence of two carrier frequencies — 11349 MHz and 11403 MHz — in the geographical region of Central Europe (specifically Lučenec, Slovakia), despite the fact that these frequencies are officially intended for the South African footprint of the satellite beam.Upon successful spectral identification of the
carrier signals, I will proceed to measure the signal quality parameters, particularly the carrier-to-noise ratio (C/N), in order to determine the technical usability of the signal under Central European conditions. Due to the low effective isotropic radiated power (EIRP) levels in this region and the beam’s directional design
(South Africa beam), such measurements are technically feasible only by using a satellite dish with a large reflector diameter of 450 cm.In addition to the main objective — the verification of presence and amplitude stability of both carrier frequencies — the measurement will also include an analysis of the background noise level within the observed band, as well as an evaluation of the bandwidth and signal continuity. A supplementary objective will be to assess the impact of atmospheric conditions and satellite elevation on the measured C/N values and on the detectability of the signal arriving from the side lobe of the satellite beam.The results of this measurement will provide valuable insight into the real feasibility of signal reception from Rascom QAF 1R under Central European conditions, which may have further implications for passive monitoring of African satellite services outside their intended coverage area.
►DE_Meine heutige Arbeitsaufgabe besteht darin, eine Analyse des Frequenzspektrums des vertikal polarisierten Wellenvektors des Satelliten Rascom QAF 1R auf der Position 2,9° Ost im Bereich (SPAN) von genau 500 MHz mit einem professionellen Spektrumanalysator der Marke Televes durchzuführen. Ziel dieser Messung ist der Nachweis der Existenz und Präsenz zweier Trägerfrequenzen – 11349 MHz und 11403 MHz – auch in der geografischen Region Mitteleuropas (konkret in Lučenec, Slowakei), obwohl diese Frequenzen laut offizieller Strahlungscharakteristik für das südliche Afrika vorgesehen sind.Nach der erfolgreichen spektralen Identifizierung der Trägerfrequenzen werde ich mit der Messung der Signalqualitätsparameter fortfahren, insbesondere des Träger-Rausch-Verhältnisses (C/N), um die technische Nutzbarkeit des Signals unter mitteleuropäischen Bedingungen zu bestimmen. Aufgrund der niedrigen Werte der effektiv isotrop abgestrahlten Leistung (EIRP) in dieser Region und der Richtcharakteristik des Strahldiagramms (South Africa Beam) sind diese Messungen technisch nur mit einer Satellitenantenne mit einem Reflektordurchmesser von
450 cm durchführbar.Neben dem Hauptziel – der Verifikation der Präsenz und Amplitudenstabilität beider Trägerfrequenzen – werden auch das Hintergrundrauschpegel im analysierten Frequenzbereich sowie die Bandbreite und Kontinuität der einzelnen Signalanteile untersucht. Ein ergänzendes Ziel ist die Bewertung des Einflusses atmosphärischer Bedingungen sowie der Satellitenelevation auf die C/N-Werte und die
Erfassbarkeit des Signals aus der Seitenkeule der Hauptstrahlung.Die Ergebnisse dieser Messung werden einen wichtigen Beitrag zur Kenntnis der tatsächlichen Empfangsmöglichkeiten des Satellitensignals von Rascom QAF 1R unter mitteleuropäischen Bedingungen leisten, was weitere Implikationen für das passive Monitoring afrikanischer Satellitendienste außerhalb ihres primären Abdeckungsgebiets haben kann

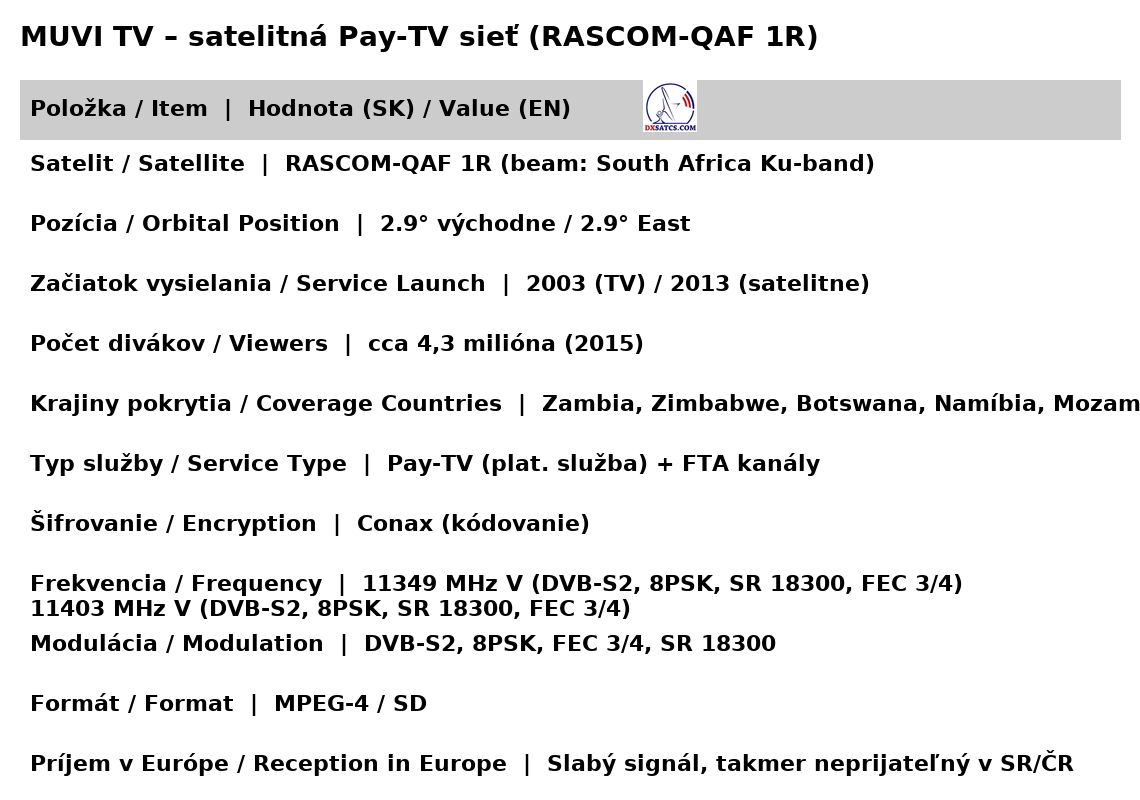

►Prehľad technických špecifikácií a informácií o službe:
►Overview of Technical Specifications and Service Information :
►Übersicht der technischen Spezifikationen und Dienstinformationen :

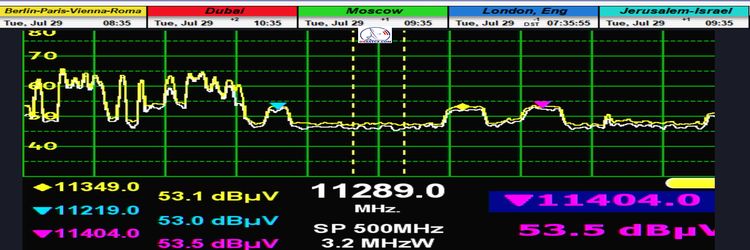

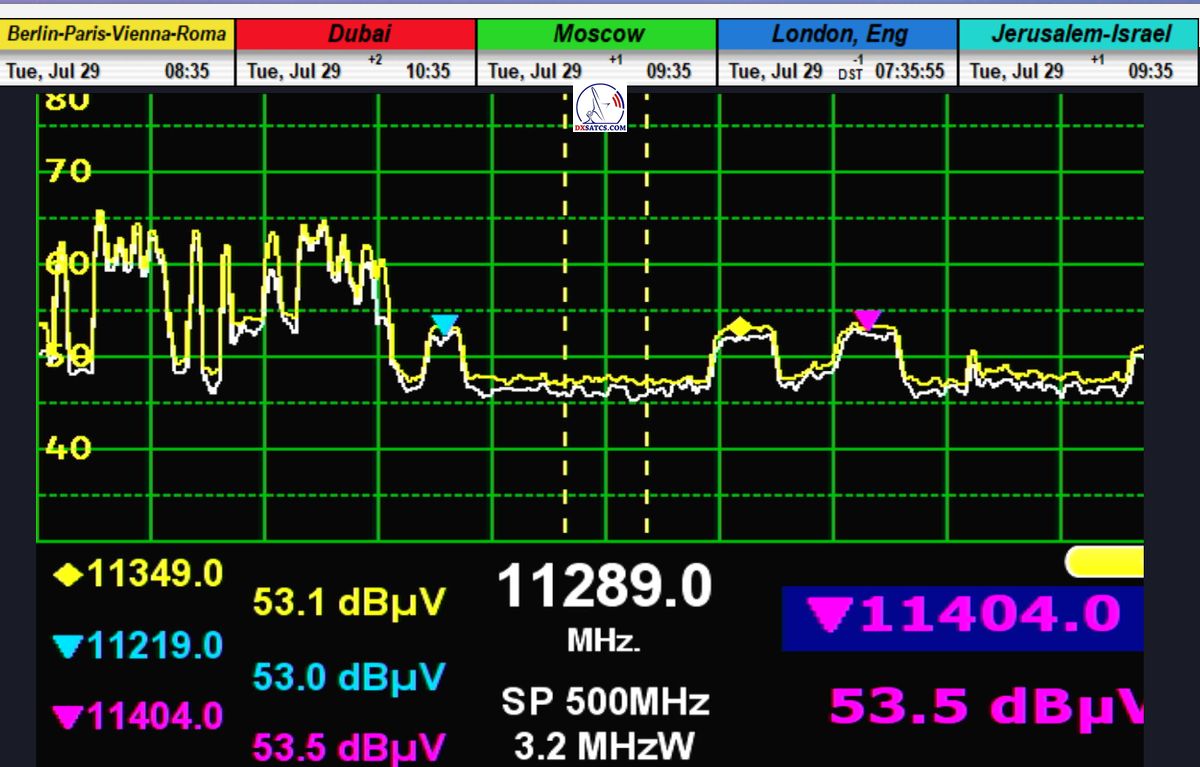

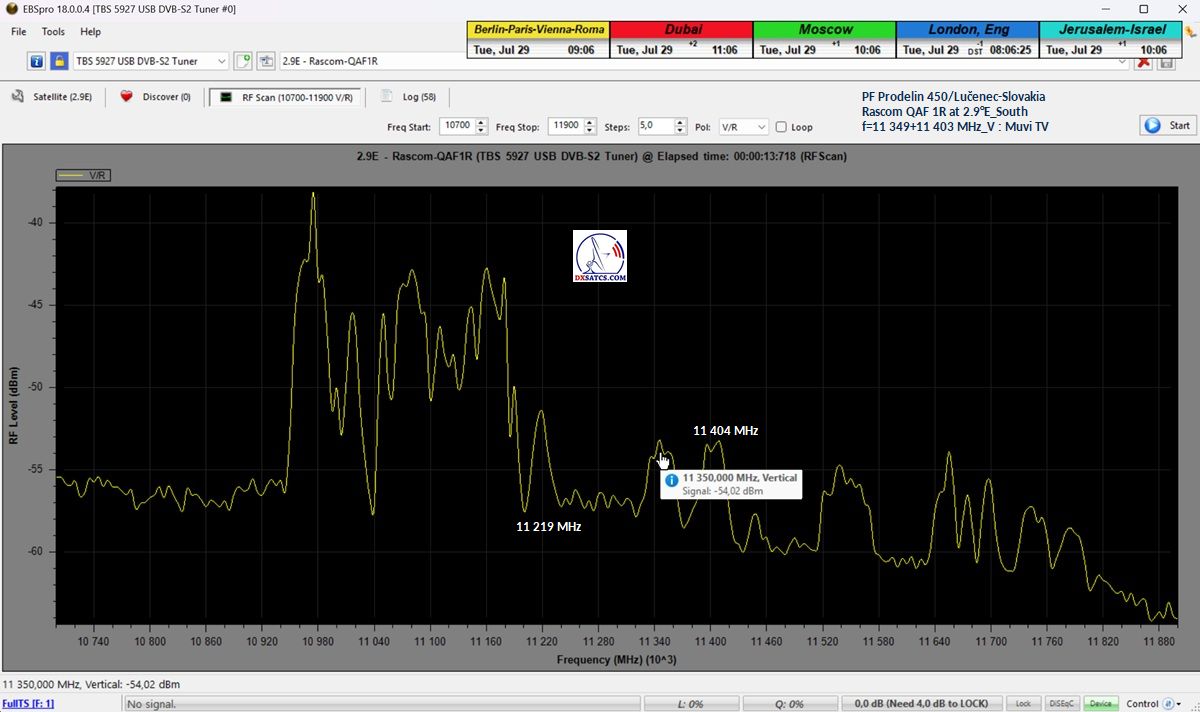

► Muvi TV – Frequency Spectrum Analysis (RASCOM-QAF 1R)
( 11 219 ) 11 349 > 11 404 MHz_V

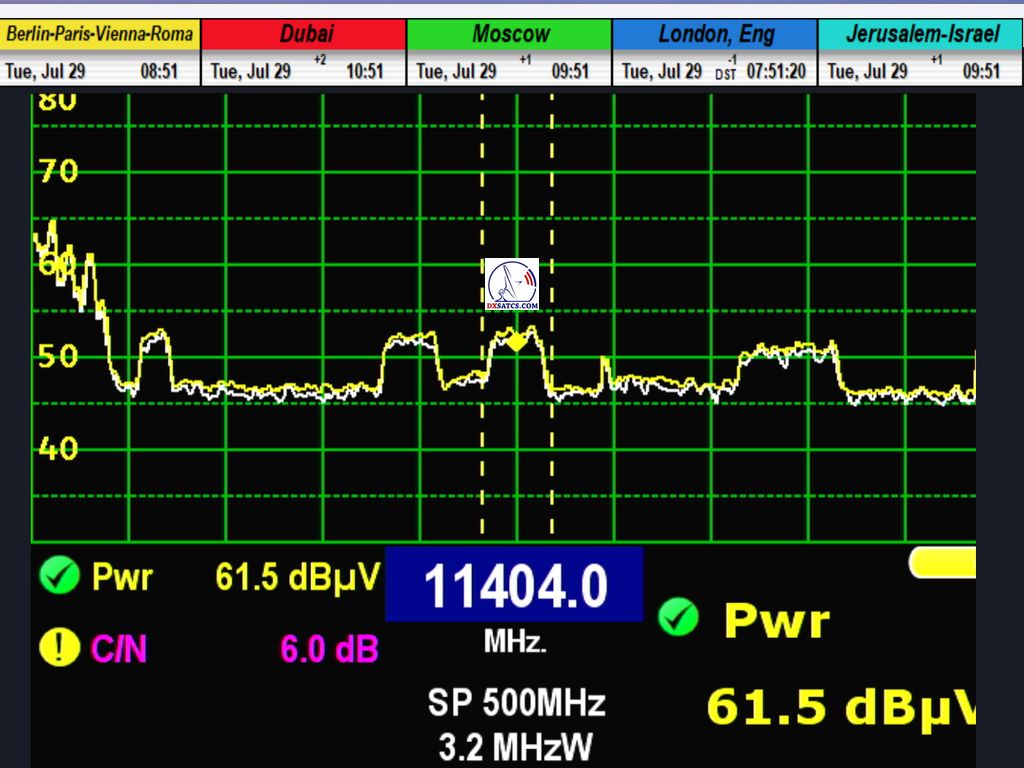

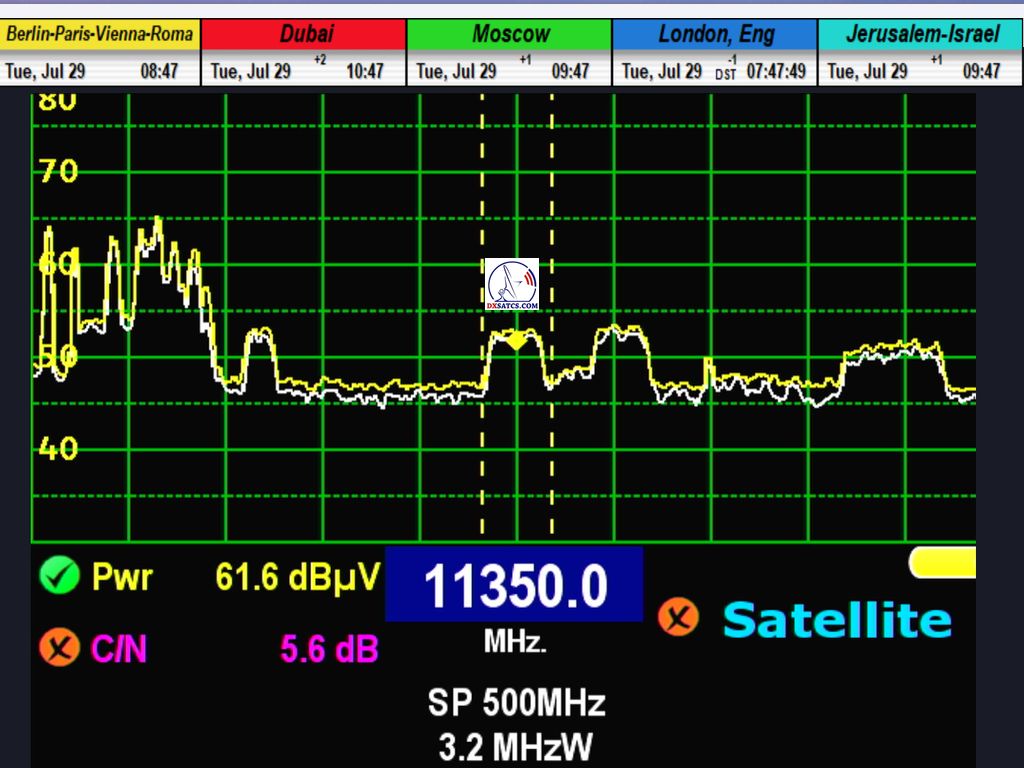

► Muvi TV – C/N Ratio Measurement (RASCOM-QAF 1R)
11 350 MHz: C/N=5,6 dB
11 404 MHz: C/N=6,0 dB
Last update date: 6.8.2025 : Rascom QAF 1R at 2,9°E_South Africa_f=11 218 MHz_V_DVB-S2/QPSK/FEC=3/4_SR=15 000 ksym/s _Vicus Luxlink
SK_Realizácia signálneho monitorigu frekvencie f=11 218 MHz_V (TV paket Multiprogram),vysielanej vo vyžarovacom diagrame Južná Afrika geostacionárneho objektu Rascom QAF-1R na 2,9°E,uskutočnený v meste Lučenec na juhu stredného Slovenska,v nedôkaznej jednotkovej dĺžke t=60 mnút,ktorý klasifikujem z hľadiska jeho formy ako experimentálny/limitný v pásme okolo šumového prahu (noise threshold) podmienený počasím a denným cyklom.
ENG_The implementation of signal monitoring of frequency f = 11,218 MHz_V (TV Multiprogram package), transmitted within the South Africa radiation pattern from the geostationary object Rascom QAF-1R at 2.9°E, carried out in the town of Lučenec in southern central Slovakia, over a non-evidential unit duration of t = 60 minutes, is classified in terms of its form as experimental/limit reception in the band near the noise threshold, conditioned by weather and the daily cycle.
DE_Die Durchführung des Signalmessmonitorings der Frequenz f = 11.218 MHz_V (TV-Multiprogramm-Paket), ausgestrahlt im Ausstrahlungsdiagramm Südafrika vom geostationären Objekt Rascom QAF-1R bei 2,9° Ost, durchgeführt in der Stadt Lučenec im Süden der Mittelslowakei, in einer nicht beweiskräftigen Einheitsdauer
von t = 60 Minuten, wird hinsichtlich ihrer Form als experimenteller/grenzwertiger Empfang im Bereich nahe der Rauschschwelle eingestuft, bedingt durch Wetter und Tageszyklus.
►Rascom QAF-1R at 2,9°E-South Africa-11 218 MHz-V-Multiprogram : LKM=1,8 dB

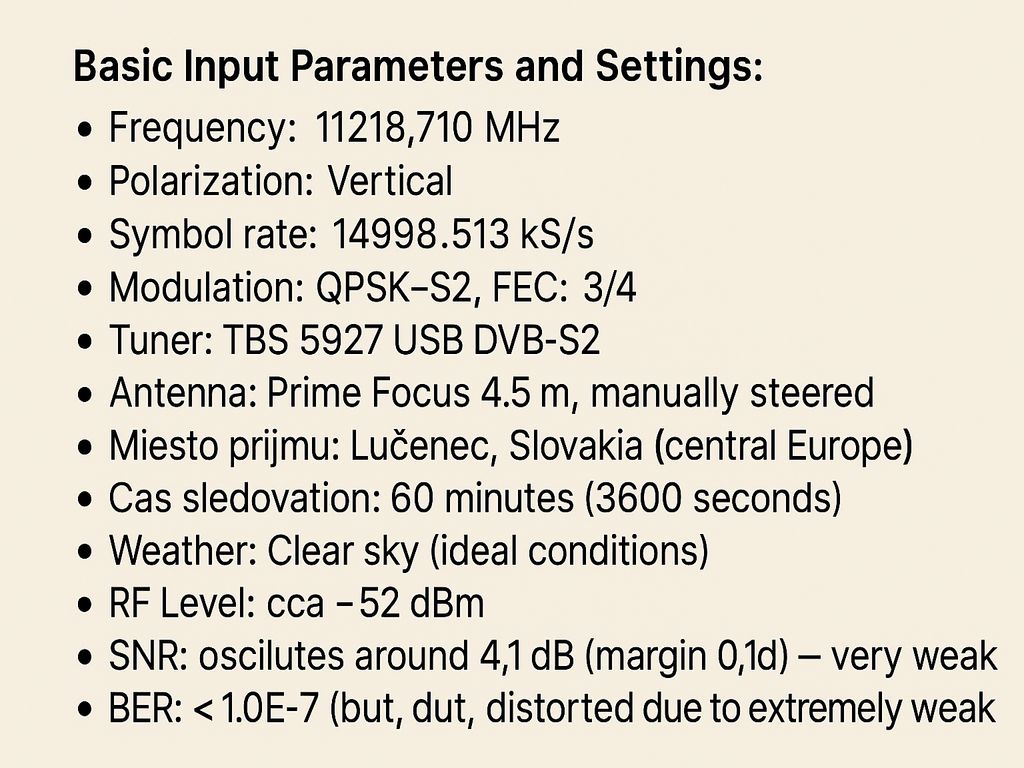

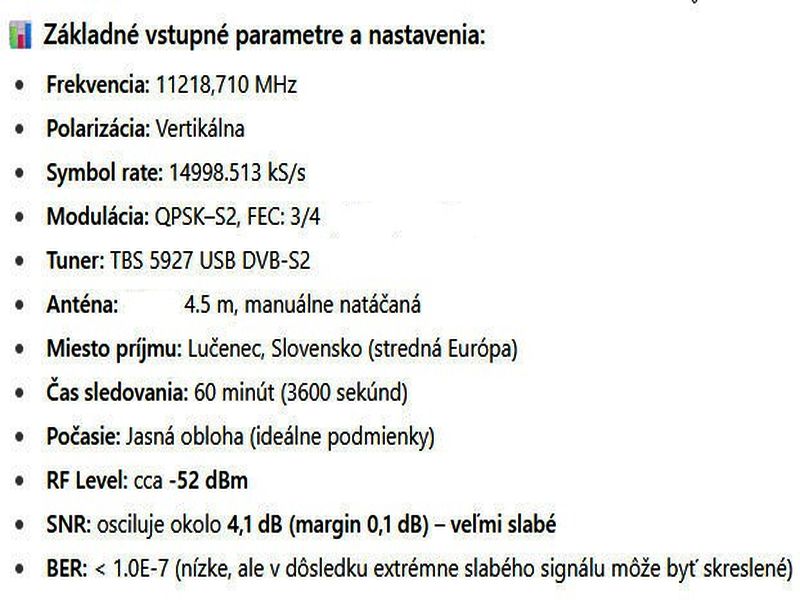

►Realizácia signálneho monitoringu v nedôkaznej jednotkovej dĺžke t=60 minút s priemerom reflektora d=450 cm
►Implementation of signal monitoring over a non-evidential unit duration of t = 60 minutes using a reflector with a diameter of d = 450 cm.
►Durchführung des Signalmessmonitorings in einer nicht beweiskräftigen Einheitsdauer von t = 60 Minuten mit einem Reflektor mit einem Durchmesser von d = 450 cm.

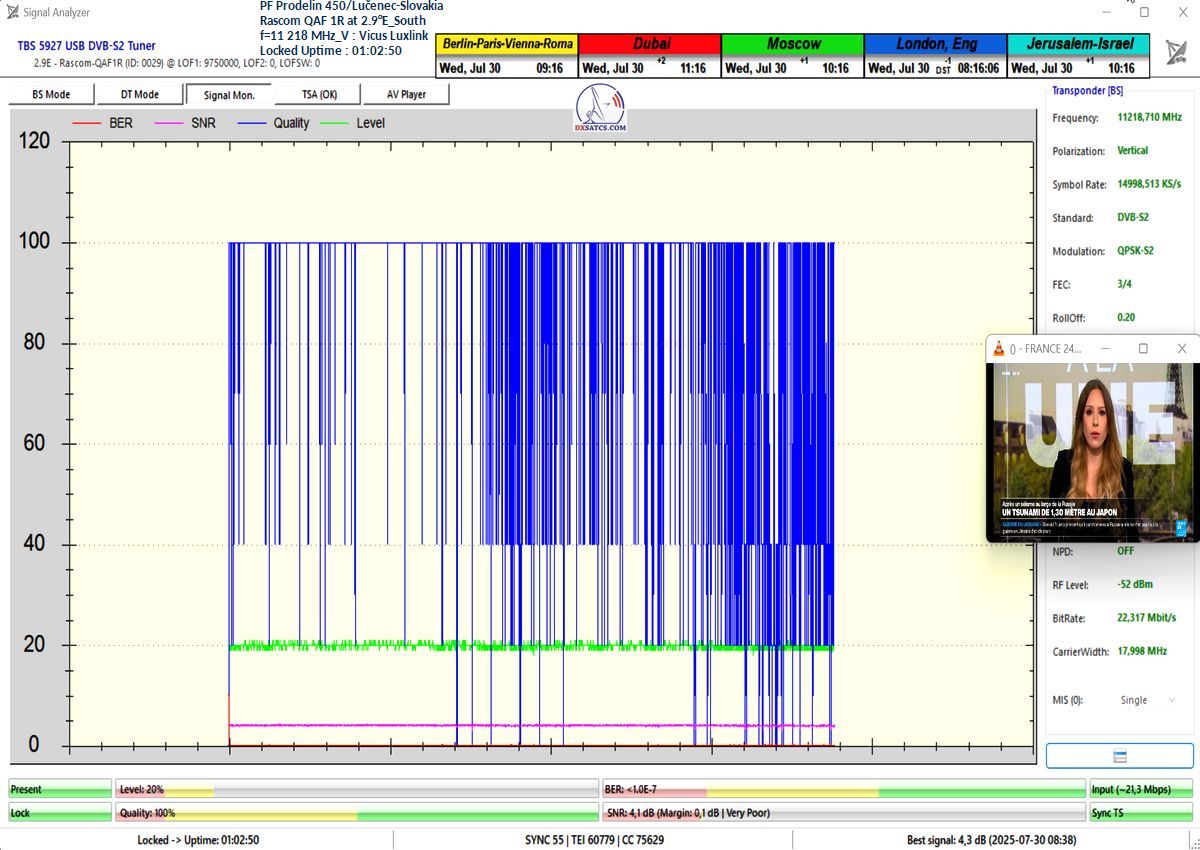

► Analýza signálneho monitoringu / Analysis of signal monitoring / Analyse des Signalmonitorings

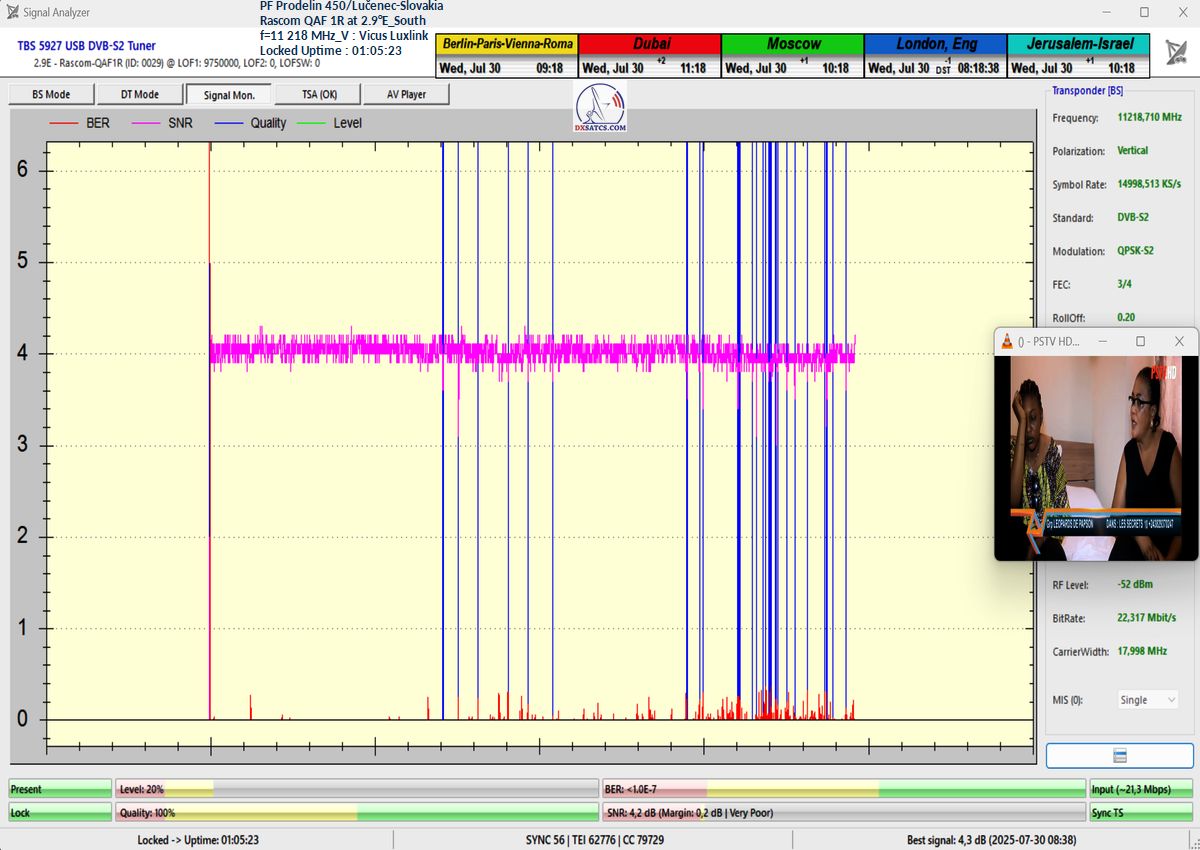

SK_Analýza signálneho monitoringu v nedostatočnej a nedôkaznej jednotkovej dĺžke len t = 60 minút (z dôvodu nestabilnej formy locku nosnej v rozsahu rádovo jednotiek hodín denne) týmto potvrdila, že z celkovej jednotky monitoringu t = 3600 sekúnd (1 hodina) tvorili výpadky v locku približne 60 sekúnd. Z dôvodu minimálnej signálnej rezervy, keď signálna kvalita neustále oscilovala okolo šumového prahu pri SNR = 4 dB, bola hlavným činiteľom, ktorý degradoval obrazový vnem, práve pixelácia obrazu v celkovej dĺžke výskytu približne 5 minút. A práve pravidelné prepady modrého priebehu kvality Q na úroveň Q = 20 %
dokazujú častú frekvenciu výskytu pixelácie v obraze, čo potvrdzuje, že kvalita v danom okamihu oscilovala okolo šumového prahu.
Ďalej tento signálny monitoring nedôkazne potvrdzuje, že len v maximálnej dĺžke t = 23 minút som dosiahol príjem bez jediného výpadku v locku. Nemôžem a nebudem kvantifikovať percentuálnu stabilitu príjmu pri forme locku nosnej: „Nestabilný lock niekoľko hodín denne (2 – 4 hodiny) a to len za predpokladu ideálnych
poveternostných podmienok pri jasnej oblohe“, pretože by to nebolo objektívne, keďže nejde o signálny monitoring s dostatočnou dĺžkou. Navyše ide v tomto prípade len o experimentálny/limitný príjem na hranici technických možností s parabolou 450 cm v strednej Európe, pričom jeho formu vnímam skôr ako technickú zaujímavosť, ohraničenú výskytom v jednotkách hodín denne – a aj to len pri jasnej oblohe.
EN_The analysis of signal monitoring over an insufficient and non-evidential unit duration of only t = 60 minutes (due to the unstable form of carrier lock lasting approximately several hours per day) confirmed that, from the total monitoring unit of t = 3600 seconds (1 hour), lock losses amounted to approximately 60 seconds.
Due to the minimal signal margin, where the signal quality continuously oscillated around the noise threshold at SNR = 4 dB, the primary factor degrading the visual perception was precisely the image pixelation occurring over a total duration of approximately 5 minutes. The regular drops in the blue Q-quality trace down to Q = 20% further confirm the frequent occurrence of pixelation in the image, clearly indicating that quality at those moments was fluctuating around the noise threshold.Furthermore, this signal monitoring non-evidentially confirms that only during a maximum duration of t = 23 minutes was I able to achieve uninterrupted lock reception. I cannot and will not quantify the percentage-based reception stability under the lock condition described as: “Unstable lock for several hours per day (2–4 hours), assuming ideal weather conditions with a clear sky,” because such quantification would not be objective, as the signal monitoring was not performed over a sufficiently long period. Moreover, in this case, it concerns only experimental/limit reception at the boundary of technical feasibility using a 450 cm dish in Central Europe. I perceive this reception rather as a technical curiosity, limited to several hours per day – and even then, only under clear-sky conditions.
DE_Die Analyse des Signalmonitorings über eine unzureichende und nicht beweiskräftige Einheitsdauer von lediglich t = 60 Minuten (aufgrund der instabilen Form des Trägerlocks mit einer täglichen Dauer von mehreren Stunden) bestätigte, dass von der gesamten Monitoring-Einheit t = 3600 Sekunden (1 Stunde) die Lock-Ausfälle etwa 60 Sekunden betrugen. Aufgrund der minimalen Signalreserve, bei der die Signalqualität ständig um die Rauschschwelle bei SNR = 4 dB oszillierte, war der Hauptfaktor, der die visuelle Wahrnehmung beeinträchtigte, genau die Bildpixelierung mit einer Gesamtdauer des Auftretens von etwa 5 Minuten.
Die regelmäßigen Einbrüche des blauen Q-Qualitätsverlaufs auf das Niveau von Q = 20 % belegen die häufige Auftretensfrequenz der Bildpixelierung und zeigen eindeutig, dass die Qualität in diesen Momenten um die Rauschschwelle schwankte.Darüber hinaus bestätigt dieses Signalmonitoring auf nicht beweiskräftige Weise, dass nur während einer maximalen Dauer von t = 23 Minuten ein durchgängiger Empfang ohne jeglichen Lock-Ausfall erreicht wurde. Ich kann und werde die prozentuale Empfangsstabilität unter der Lock-Bedingung: „Instabiler Lock über mehrere Stunden täglich (2–4 Stunden) bei idealen Wetterbedingungen und klarem Himmel“ nicht quantifizieren, da dies nicht objektiv wäre, weil das Signalmonitoring nicht über eine ausreichend lange Zeitdauer erfolgte. Zudem handelt es sich in diesem Fall lediglich um einen experimentellen/grenzwertigen Empfang an der Grenze der technischen Möglichkeiten mit einer 450 cm-Parabolantenne in Mitteleuropa. Diese Empfangsform betrachte ich vielmehr als technische Besonderheit, die auf ein Auftreten von wenigen Stunden täglich – und selbst dann nur bei klarem Himmel – beschränkt ist.
Záver a technické zhodnotenie/Conclusion and Technical Evaluation
01, Limitný príjem v pásme noise threshold: Limit reception at the noise threshold level :
SK_SNR na úrovni 4 dB predstavuje absolútne hraničnú hodnotu pre dekódovanie QPSK 3/4. Lock je často zachovaný, ale oscilácie kvality spôsobujú masívnu pixeláciu a degradačné artefakty v obraze.
EN_An SNR level of 4 dB represents the absolute threshold for decoding QPSK 3/4. Lock is often maintained, but quality oscillations cause massive pixelationand degradative artifacts in the image.
EN_An SNR level of 4 dB represents the absolute threshold for decoding QPSK 3/4. Lock is often maintained, but quality oscillations cause massive pixelationand degradative artifacts in the image.
02,Tento monitoring potvrdzuje / This monitoring confirms:
►Príjem je možný len v oknách priaznivého šumového profilu / Reception is only possible within windows of a favorable noise profile.
►Aj počas Locku nie je zaručená plnohodnotná kvalita obrazu (kvôli pixelácii)/Even during carrier lock, full image quality is not guaranteed due to pixelation.
03,Technická klasifikácia príjmu / Technical classification of the reception:
Forma príjmu: Experimentálny/Limitný
Reception mode: Experimental / Edge-case
Stabilita: Nestabilná – podmienená počasím a denným cyklom
Stability: Unstable – dependent on weather conditions and the daily cycle
Vhodnosť pre bežné použitie: Nie
Suitability for regular use: No
Význam: Zaujímavý technický experiment a dôkaz možnosti zachytiť South Africa beam z Rascom QAF-1R v strednej Európe pri d=450 cm
Significance: An interesting technical experiment and proof of the possibility to capture the South Africa beam from Rascom QAF-1R in Central Europe
with a 450 cm dish
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
►Aktuálne obsadenie transportného streamu frekvencie f=11 218 MHz_V plne pod dočasnou kontrolou Romana Dávida,autora Mozgového trastu
►Current occupancy of the transport stream on frequency f = 11,218 MHz_V by the author of the Think Tank, Roman Dávid
►Aktuelle Belegung des Transportstroms auf der Frequenz f = 11.218 MHz_V durch den Autor des Think Tanks Roman Dávid

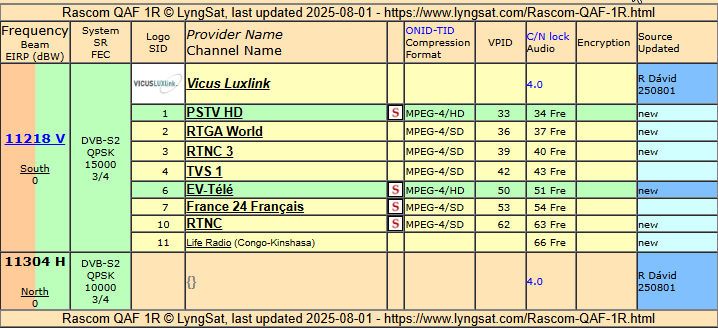

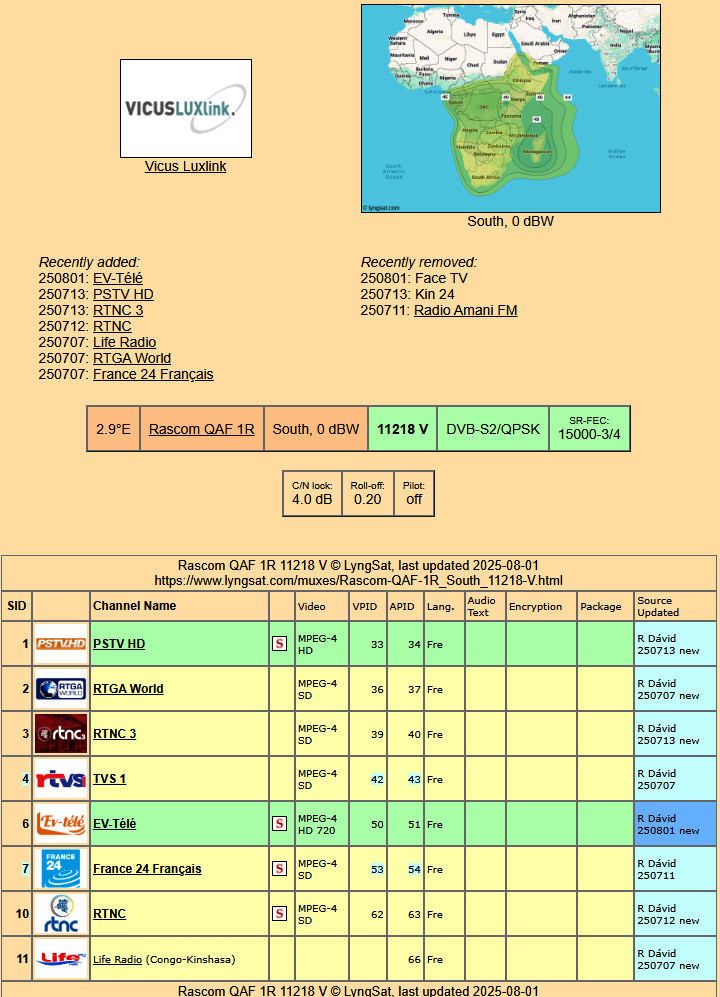

https://www.lyngsat.com/muxes/Rascom-QAF-1R_South_11218-V.html

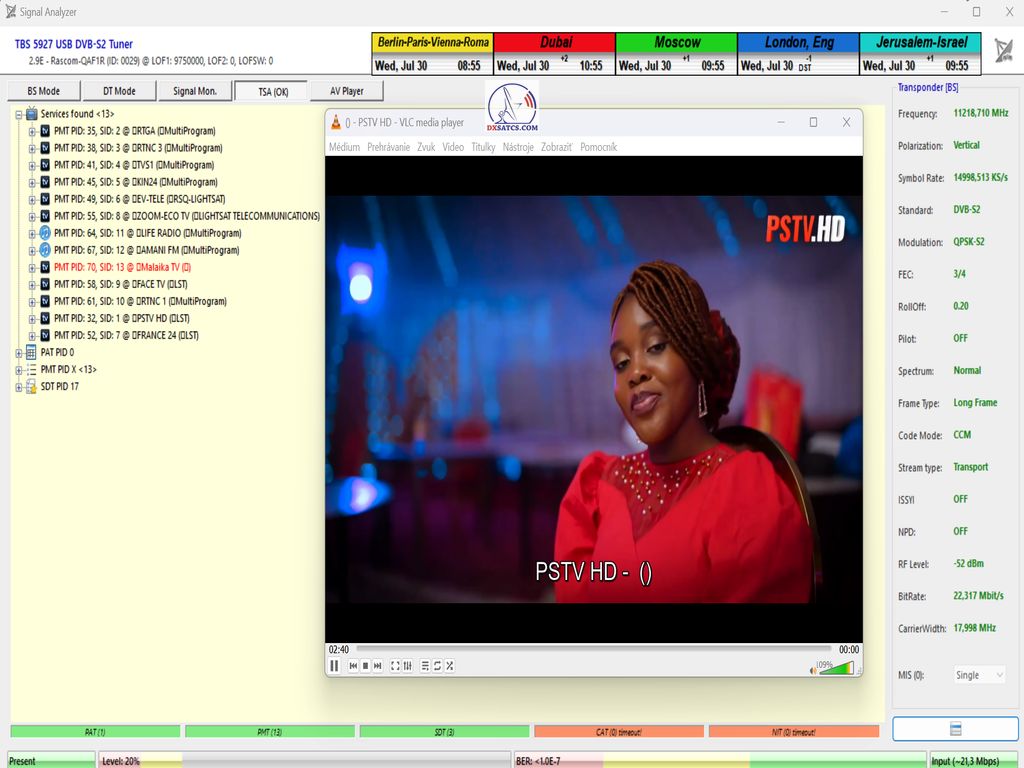

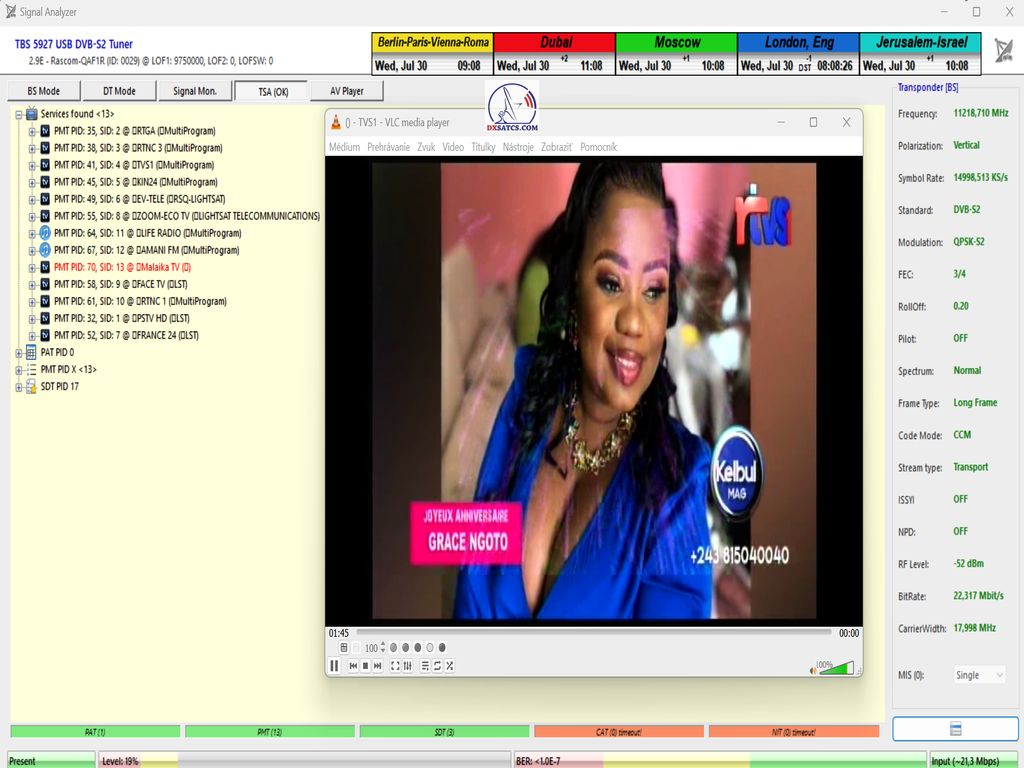

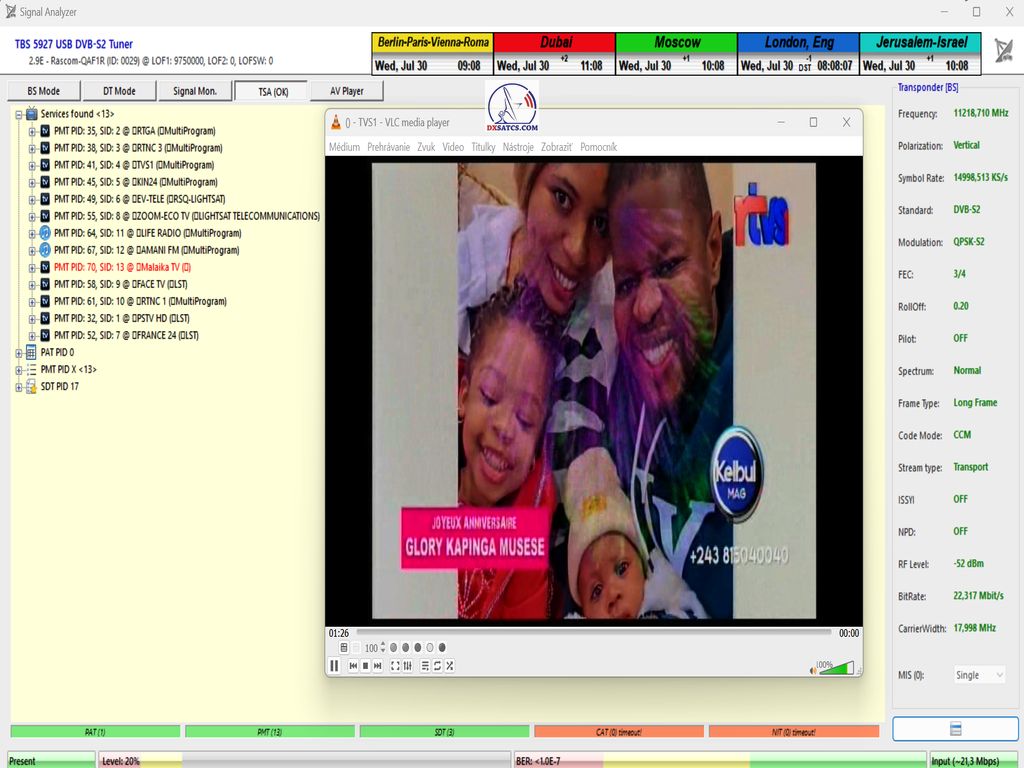

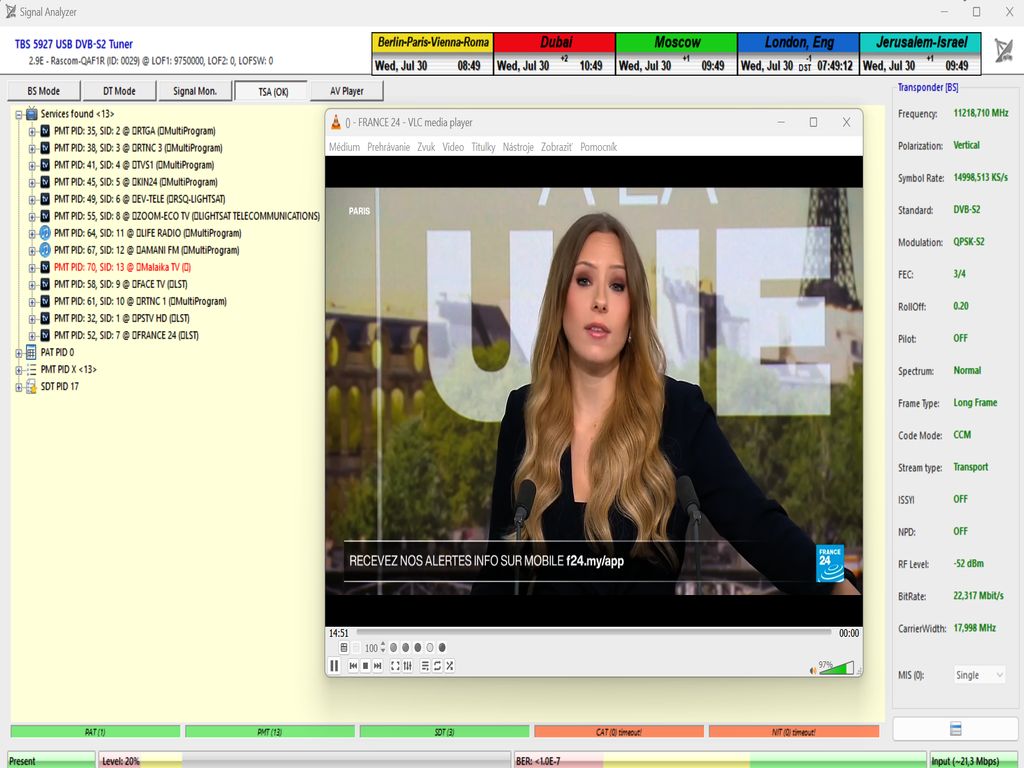

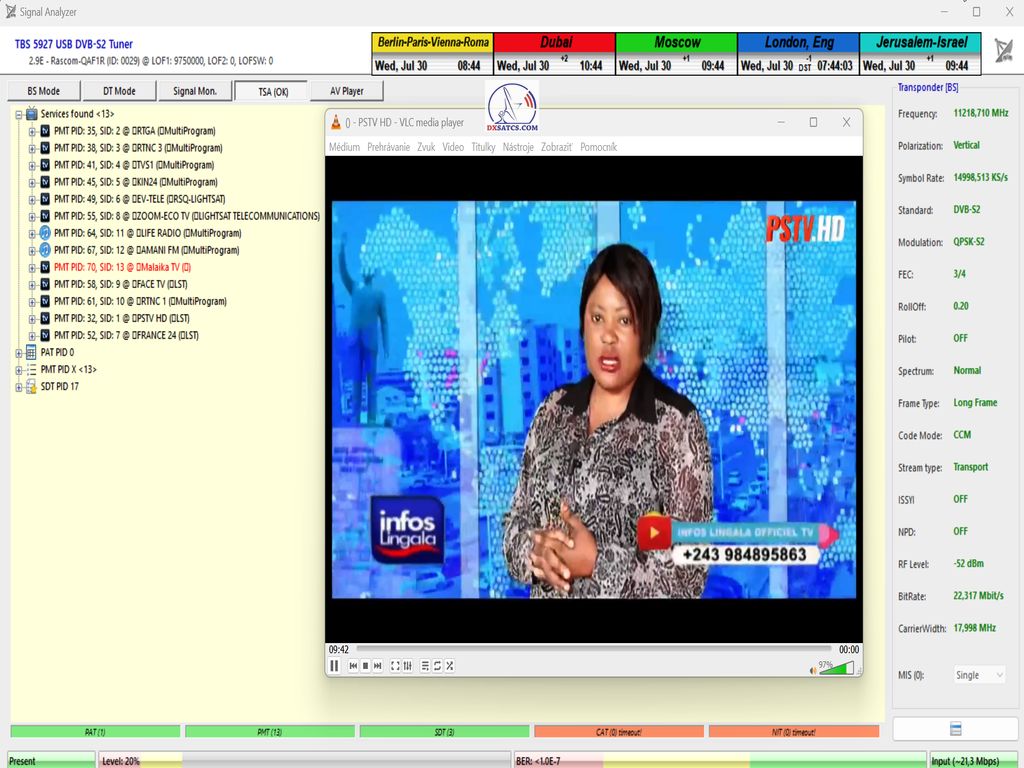

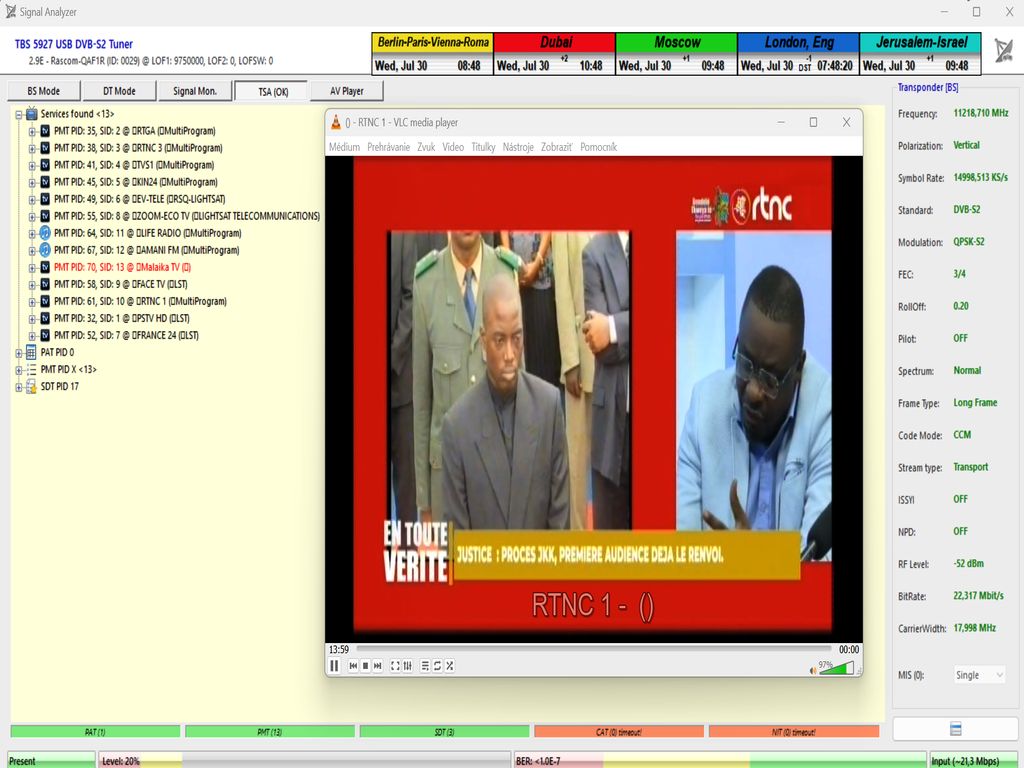

►Obrázková a video galéria z vysielania z južného diagramu SOUTH AFRICA zachyteného v strednej Európe s PF 450 cm
►Image and video gallery from the broadcast of the southern beam diagram SOUTH AFRICA, captured in Central Europe with a PF 450 cm antenna
►Bilder- und Videogalerie der Ausstrahlung des südlichen Beam-Diagramms SOUTH AFRICA, empfangen in Mitteleuropa mit einer PF-450-cm-Antenne
Last update date: 9.7.2025 : Rascom QAF 1R at 2,9°E_South Africa beam_f=11 218 MHz_V_DVB-S2/QPSK/FEC=3/4_SR=15 000 ksym/s _Vicus Luxlink
SK _Šokujúca správa o možnosti príjmu z vyžarovacieho diagramu Južná Afrika v strednej európe s PF 450 cm od autora Romana Dávida z mesta Lučenec na juhu stredného Slovenska s použitím jeho vlastného technologického vynálezu s názvom Synchrónne nanokorekcie
ENG_Shocking report on the possibility of reception from the Southern Africa beam in Central Europe using a 450 cm parabolic antenna, by the author Roman Dávid from the town of Lučenec in southern central Slovakia, employing his own technological invention called Synchronous Nanocorrections.
DE_Schockierende Meldung über die Möglichkeit des Empfangs aus dem Beam Südafrika in Mitteleuropa mit einer 450-cm-Parabolantenne – verfasst vom Autor Roman Dávid aus der Stadt Lučenec im Süden der Mittelslowakei unter Einsatz seiner eigenen technologischen Erfindung mit dem Namen Synchrone Nanokorrekturen.
SK_Toto je historicky prvá analýza spektra a kvality nosnej prenosu na frekvencii f = 11 218 MHz (vertikálna polarizácia) z družice Rascom QAF 1R na pozícii 2,9°E, koncentrovanej do oblasti pokrytia vyžarovacieho diagramu južná Afrika (SOUTH), ktorú som vykonal včera a dnes ráno okolo 9:00 hod v mieste príjmu Lučenec na juhu stredného Slovenska pomocou PF 450 cm.Z hľadiska dosiahnutej kvality ide o nestabilnú formu zámku
(Lock) nosnej, s minimálnou a trvalo oscilujúcou rezervou od 0 do 2,5 dB nad šumovým prahom, pri minimálnom potrebnom odstupe C/N = 4 dB pre uzamknutie nosnej.Nasledovný graf najlepšie vyjadruje dosiahnutú kvalitu príjmu. Tento stav zároveň verifikujem online video ukážkami s minimálnym počtom výpadkov v zámku signálu – typicky len na jednu až dve sekundy počas dvojminútového záznamu. Posúďte to sami.
Navyše boli tieto analýzy zaznamenané počas zamračenej oblohy pred a po daždi, teda nie za ideálnych bezoblačných podmienok. Klasifikácia formy zámku nosnej: nejde o náhodný Lock, na ktorý by som čakal celé mesiace, ale o každodenný výskyt možnosti príjmu v jednotkách hodín, a to s minimálnou rezervou počas posledných štyroch dní.
--- Tento graf presne vizualizuje nestabilnú formu príjmu z f=11 218 MHz_V, alebo periodické kolísanie s občasnými stratami Locku nosnej ---
►Modrá krivka: aktuálne hodnoty C/N(t) s prirodzeným kolísaním.
►Červená prerušovaná čiara: minimálny prah potrebný pre Lock (4 dB).
►Oranžové úseky: simulované poklesy pod prah každých 120 sekúnd (na 1–2 sekundy), ktoré spôsobujú stratu Locku.
ENG:This is the first historical analysis of the spectrum and carrier quality at the frequency f = 11,218 MHz (vertical polarization) from the satellite Rascom QAF 1R at 2.9°E, concentrated within the coverage area of the radiation pattern Southern Africa (SOUTH), which I performed yesterday and this morning around 9:00 AM, at the reception site in Lučenec, in the southern part of central Slovakia, using a 450 cm parabolic antenna.In terms of achieved quality, it is an unstable form of carrier lock, with a minimal and continuously oscillating margin ranging from 0 to 2.5 dB above the noise threshold, at a minimum required C/N ratio of 4 dB for carrier locking.The following graph best represents the reception quality achieved. I further verify this state through online video samples with a minimal number of signal lock interruptions – typically lasting only one to two seconds over a two-minute recording. Judge for yourself.Moreover, these analyses were recorded under overcast skies before and after rainfall, i.e., not under ideal clear-sky conditions.Classification of the carrier lock form: this is not a random lock I have waited months for, but a daily occurrence of possible reception lasting several hours, with a minimal margin, over the past four days.
---This graph precisely visualizes the unstable form of reception from f = 11,218 MHz (vertical polarization), or the periodic fluctuations with occasional losses of carrier lock.---
►Blue curve: current C/N(t) ratio including natural oscillation.
►Red dashed line: minimum Lock threshold (C/N = 4 dB).
►Orange segments: short drops below the Lock threshold occurring every 120 seconds (lasting 1–2 seconds), resulting in temporary loss of Lock.
DE_Dies ist die erste historische Analyse des Spektrums und der Trägerqualität auf der Frequenz f = 11.218 MHz (vertikale Polarisation) vom Satelliten Rascom QAF 1R auf der Position 2,9° Ost, konzentriert auf den Abdeckungsbereich des Abstrahldiagramms Südafrika (SOUTH), die ich gestern und heute Morgen gegen 9:00 Uhr am Empfangsort Lučenec im Süden der Mittelslowakei mit einer Parabolantenne mit 450 cm Durchmesser durchgeführt habe.Hinsichtlich der erreichten Qualität handelt es sich um eine instabile Form des Träger-Locks mit einer minimalen und dauerhaft oszillierenden Reserve von 0 bis 2,5 dB oberhalb der Rauschschwelle, bei einem minimal erforderlichen C/N-Abstand von 4 dB für den Lock.Das folgende Diagramm stellt die erreichte Empfangsqualität am besten dar. Ich verifiziere diesen Zustand zusätzlich durch Online-Videoaufnahmen mit einer minimalen Anzahl von Signal-Lock-Aussetzern – typischerweise nur ein
bis zwei Sekunden innerhalb einer zweiminütigen Aufzeichnung. Beurteilen Sie es selbst. Darüber hinaus wurden diese Analysen bei bewölktem Himmel vor und nach Regen aufgezeichnet, also nicht unter idealen wolkenlosen Bedingungen.Klassifikation der Träger-Lock-Form: Es handelt sich nicht um einen zufälligen Lock, auf den ich monatelang gewartet hätte, sondern um ein tägliches Auftreten von Empfangsmöglichkeiten über mehrere Stunden mit minimaler Reserve in den letzten vier Tagen.

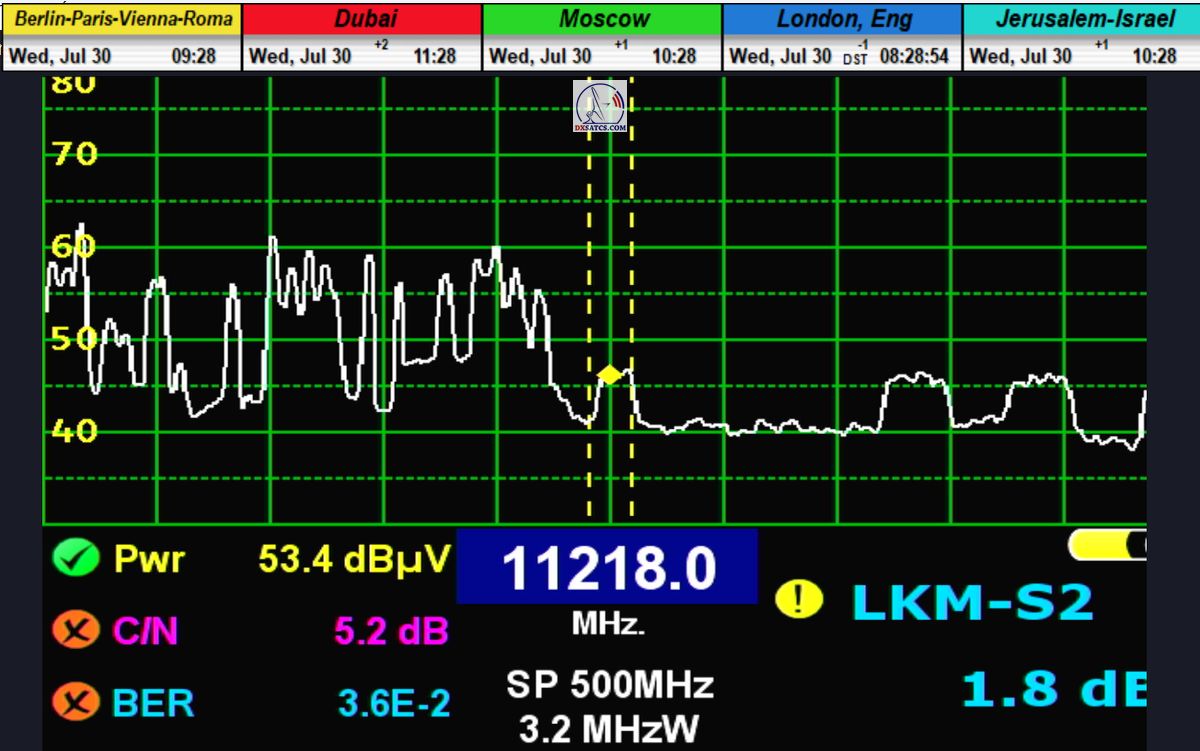

►SK_Analýza spektra a kvality dnes 9.7.2025 okolo 9:00 ráno pri daždivom počasí s PF 450 cm
►ENG_Spectrum and quality analysis today, 9 July 2025, around 9:00 a.m., under rainy weather conditions using a 450 cm parabolic antenna.
►DE_Spektrum- und Qualitätsanalyse am heutigen Tag, dem 9. Juli 2025, gegen 9:00 Uhr morgens bei regnerischem Wetter mit einer 450-cm-Parabolantenne.
2x online video footage : 9.7.2025 in the morning
►►Rascom QAF 1R at 2.9°E : copyright : Research project
All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are results
that come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnej
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2025 / Slovak republic
