Abstrakt

Táto štúdia dokumentuje a vedecky analyzuje dosiahnutie stabilného Out-of-Footprint (OOF) príjmu nosnej frekvencie marockého vysielateľa SNRT na f = 11 180 MHz, vertikálna polarizácia, šírenej prostredníctvom vyžarovacieho diagramu MENA (Middle East and North Africa) družice Es'hail 1 at 25.5°E, a to z prijímacieho stanovišťa v meste Lučenec, južná časť stredného Slovenska. Meranie prebiehalo v jednotkovej dĺžke t ≥ 72 hodín, ktorá je podľa metodiky autora Romana Dávida ("Vizualizované dokazovanie", 2020) minimálnou akceptovateľnou jednotkou pre vedecky relevantné OOF pozorovanie, s celkovým počtom 259 200 signálnych vzoriek. Výsledky preukazujú neprerušený Lock a 100 % kvalitu (Quality) počas celej doby merania, bez jedinej pixelácie obrazu, so špičkovou  hodnotou MER = 13,4 dB a odstupom signál/šum v rozsahu SNR = 12,4–12,6 dB, a to napriek čiastočnému tienivému prekrytiu trajektórie satelitu jabloňou v bezprostrednom susedstve prijímacieho stanovišťa. Osobitná pozornosť je venovaná technologickému štandardu Multistream v norme DVB-S2/8PSK s použitým identifikačným kódom PLS Gold 253312, a to v kontexte migrácie
signálnej distribúcie poskytovateľa SNRT z pôvodnej družice Eutelsat 21B at 21.5°E (Western Ku) na novú pozíciu Es'hail 1 at 25.5°E.

1. Úvod a cieľ výskumu
Predmetom tejto prípadovej štúdie je vedecká dokumentácia a interpretácia výsledkov dlhodobého signálneho monitoringu realizovaného autorom Romanom Dávidom v rámci jeho nezávislého výskumného centra dxsatcs.com. Cieľom je preukázať a analyzovať fyzikálne podmienky, za ktorých je možné v zóne mimo primárneho pokrytia
(Out-of-Footprint, OOF) vyžarovacieho diagramu MENA družice Es'hail 1 at 25.5°E dosiahnuť dlhodobo stabilný, vedecky overiteľný príjem s parametrami porovnateľnými alebo blížiacimi sa parametrom štandardného príjmu vo vnútri deklarovanej pokrývacej zóny. Zóna mesta Lučenec (stredné Slovensko) sa nachádza geograficky mimo primárneho areálu pokrytia diagramu MENA, ktorý je smerovaný na oblasť Blízkeho východu a severnej Afriky. Dosiahnutie stabilného príjmu v tejto lokalite je preto z hľadiska štandardnej teórie vyžarovacích diagramov (footprint charts) mimoriadnym javom, ktorý si vyžaduje precízne definovanú metodiku merania, aby výsledky mohli byť považované za vedecky nespochybniteľné. Táto štúdia zároveň nadväzuje na predchádzajúce prípadové štúdie autora (Express AM7 at
40°E, Rascom QAF-1R South a North beam), ktoré boli spracované rovnakou metodikou "Vizualizované dokazovanie" (Visualized Proof) a rozširuje sériu OOF dokumentácie o technologicky odlišný aspekt — analýzu Multistream prenosu v rámci normy DVB-S2.


 2. Geografické a geometrické parametre príjmového stanovišťa

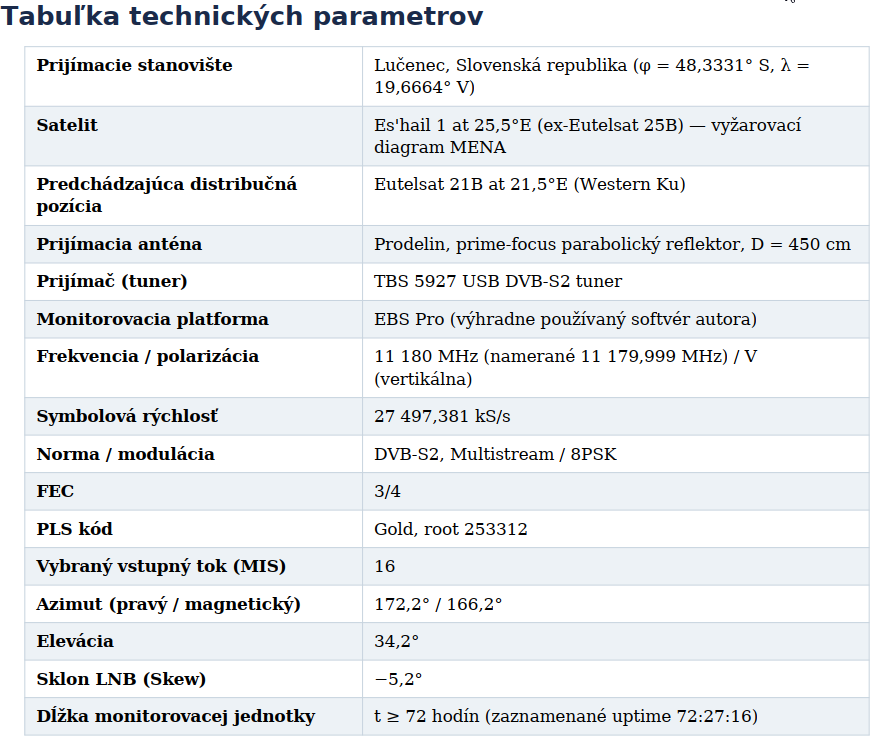

Prijímacie stanovište sa nachádza v meste Lučenec, Slovenská republika, na súradniciach φ = 48,3331° severnej šírky, λ = 19,6664° východnej dĺžky (hodnoty overené prostredníctvom nezávislého nástroja DishPointer.com pred zaradením do tejto štúdie, v súlade so štandardným postupom autora pri validácii geometrických údajov). Pre družicovú pozíciu 25,5°E ES'HAIL 1 boli pre dané prijímacie stanovište vypočítané nasledovné hodnoty smerovania paraboly: azimut (pravý/geografický) = 172,2°, azimut (magnetický) = 166,2°, elevačný uhol = 34,2° a sklon konvertora (LNB Skew) = −5,2°.
Tieto hodnoty predstavujú kľúčový vstupný parameter pre správne nasmerovanie reflektora a musia byť pred každou signálnou reláciou nezávisle overené, keďže aj minimálna odchýlka od vypočítaného azimutu či elevácie môže mať v OOF zóne, kde je prijímaný signál typicky výrazne oslabený, kritický vplyv na výsledný odstup nosnej od šumu. Elevačný uhol 34,2° pre satelit na geostacionárnej dráhe 25,5°E z lokality stredného Slovenska (φ ≈ 48,3° s.š.) je z hľadiska sklonu dráhy dostatočne priaznivý na to, aby reflektor s priemerom D = 450 cm mohol koncentrovať aj energeticky slabý okrajový lalok vyžarovacieho diagramu MENA do zisku postačujúceho pre stabilný Lock prijímača, čo je kľúčovým predpokladom preukázaným ďalej v tejto štúdii.


3. Fyzikálna podstata Out-of-Footprint príjmu z diagramu MENA

Vyžarovací diagram (footprint) satelitnej antény nepredstavuje ostro ohraničenú geometrickú hranicu, ale kontinuálne klesajúcu funkciu efektívneho izotropicky vyžiareného výkonu (EIRP) od stredu lúča smerom k jeho okrajom. Hranice zakresľované na publikovaných footprint mapách zvyčajne reprezentujú izo-EIRP kontúry (napr. −3 dB, −6 dB od maxima), nie fyzikálnu nulu signálu. Práve v priestore za touto deklarovanou kontúrou, kde EIRP klesá o ďalšie desiatky decibelov, sa nachádza zóna OOF príjmu, ktorej úspešné využitie závisí od súčinu troch faktorov: zostatkového EIRP smerom k danej
geografickej lokalite, zisku prijímacej antény (v tomto prípade daného plochou apertúry reflektora D = 450 cm) a šumového čísla prijímacieho reťazca (LNB + tuner TBS 5927). V prípade Lučenca ako OOF lokality je smerový lalok diagramu MENA smerom do strednej Európy utlmený, avšak nie na úrovni znemožňujúcej demoduláciu. Nameraná hodnota SNR v rozsahu 12,4–12,6 dB a MER = 13,4 dB dokladá, že aj pri takomto útlme zostáva prijímaný výkon nad prahovou hodnotou potrebnou pre modulačnú schému 8PSK s FEC 3/4, ktorej teoretický QEF (Quasi-Error-Free) prah sa v praxi pohybuje rádovo okolo 6–7 dB Es/N0. Nameraný odstup približne 5–7 dB nad týmto teoretickým prahom predstavuje reálnu rezervu (link margin), ktorá vysvetľuje pozorovanú stopercentnú stabilitu Locku počas celej 72-hodinovej jednotky bez jediného výpadku. Osobitým prvkom tejto štúdie je skutočnosť, že trajektória signálu medzi satelitom a

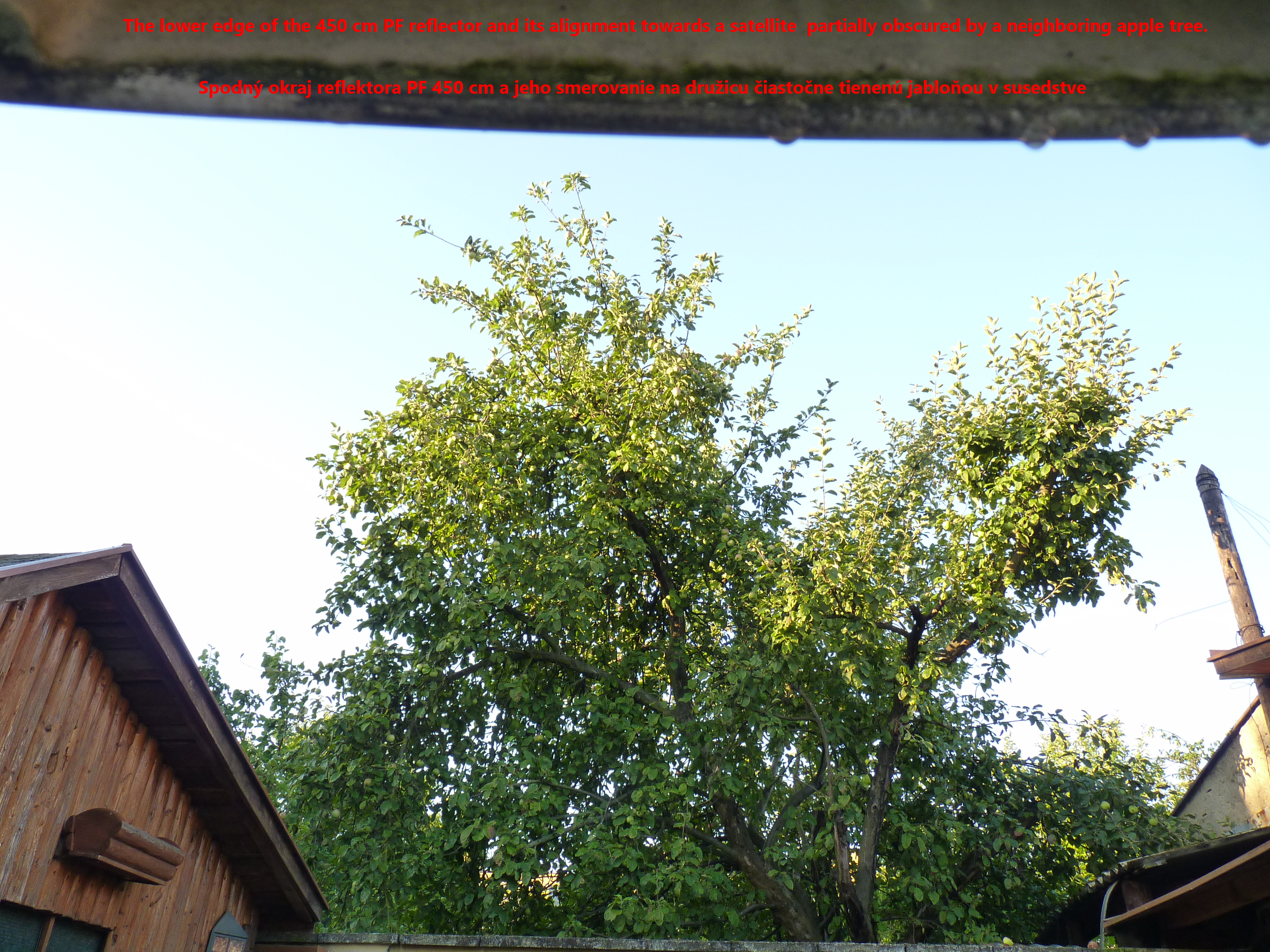

reflektorom bola v mieste príjmu čiastočne tienená korunou jablone rastúcej v bezprostrednom susedstve. Z hľadiska šírenia elektromagnetickej vlny pri frekvencii 11,18 GHz (vlnová dĺžka λ ≈ 2,68 cm) predstavuje vegetačná prekážka útlmový mechanizmus kombinujúci absorpciu vodou obsiahnutou v listoch a stonkách a difrakčný rozptyl na
hranách listov a konárov. Skutočnosť, že napriek tejto dodatočnej prekážke nedošlo k jedinému výpadku Locku ani k jedinej pixelácii v priebehu 259 200 nameraných bodov,poukazuje na to, že skutočná energetická rezerva prijatého signálu bola v okamihoch bez priameho tienenia listovím pravdepodobne vyššia, než by zodpovedalo priemernej
nameranej hodnote, a že tienenie spôsobovalo len čiastočné, nie úplné prerušenie priamej viditeľnosti (line-of-sight) k satelitu

4. Migrácia signálnej distribúcie SNRT z Eutelsat 21B na Es'hail 1

Marocký vysielateľ SNRT (Société Nationale de Radiodiffusion et de Télévision) v priebehu svojej distribučnej stratégie ukončil vysielanie tejto nosnej frekvencie prostredníctvom západného Ku pásma družice Eutelsat 21B at 21,5°E a presunul distribúciu na novú pozíciu Es'hail 1 at 25,5°E. Z hľadiska OOF výskumu v strednej Európe táto zmena orbitálnej
pozície o približne 4° smerom na východ predstavuje kvalitatívne odlišnú geometrickú situáciu — mení sa nielen azimut a elevácia potrebné pre nasmerovanie reflektora, ale predovšetkým sa mení aj poloha prijímacieho stanovišťa relatívne k vyžarovaciemu diagramu MENA, keďže ide o odlišný satelit s vlastnou konfiguráciou anténového systému
a vlastným tvarom lúča. Z uvedeného dôvodu nemožno parametre a azimutálno-elevačné údaje platné pre predchádzajúcu pozíciu Eutelsat 21B mechanicky preniesť na novú pozíciu Es'hail 1 — každá zmena orbitálnej pozície satelitu vyžaduje úplné prepočítanie a nezávislé overenie smerovacích údajov, čo bolo v tejto štúdii dôsledne dodržané prostredníctvom validácie cez DishPointer.com. Zmena nosnej platformy zároveň poskytuje jedinečnú príležitosť porovnať správanie sa toho istého vysielateľa a toho istého typu prenosu (Multistream, PLS Gold) na dvoch odlišných satelitných pozíciách a dvoch odlišných konfiguráciách vyžarovacieho diagramu MENA, čím sa táto prípadová štúdia stáva súčasťou širšieho výskumného rámca autora zameraného na porovnávaciu analýzu OOF príjmu naprieč viacerými satelitnými
platformami.


5. Technologická analýza štandardu Multistream (DVB-S2) a kódu PLS Gold 253312

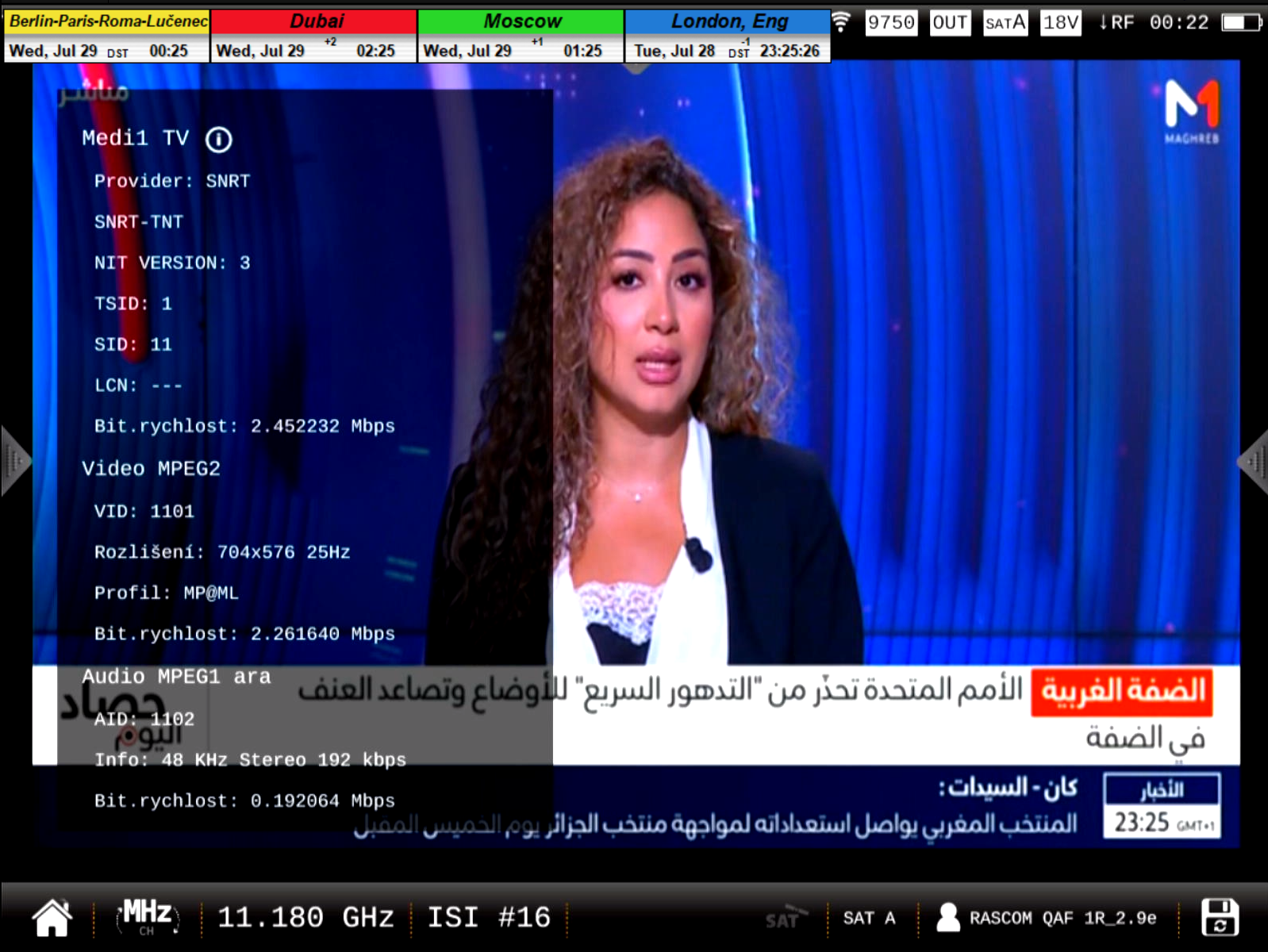

Norma DVB-S2 (ETSI EN 302 307) definuje voliteľné rozšírenie Multi-Stream (MIS — Multiple Input Stream), ktoré umožňuje v rámci jedného fyzického transpondérového nosníka multiplexovať viacero nezávislých transportných tokov (napr. rôznych vysielateľov alebo regionálnych variantov programovej ponuky) do spoločného fyzického vrstvového
rámca (PLFRAME). Jednotlivé toky sú od seba odlíšené prostredníctvom poľa ISI (Input Stream Identifier) prenášaného v hlavičke BBFRAME, čo prijímaču umožňuje selektívne demultiplexovať výhradne požadovaný tok bez nutnosti demodulácie a dekódovania celého agregovaného dátového toku. Kľúčovým prvkom fyzickej vrstvy pre synchronizáciu a identifikáciu je pole PLS (Physical Layer Signalling), ktoré je modulované na tzv. Gold sekvenciách — pseudonáhodných
binárnych postupnostiach s definovanými autokorelačnými a krížovo-korelačnými vlastnosťami, umožňujúcimi prijímaču rýchlu a spoľahlivú synchronizáciu na začiatok fyzického rámca aj pri nízkom odstupe signál/šum, aký je typický práve pre OOF príjem. V analyzovanej relácii bol identifikovaný konkrétny kód PLS Gold s koreňovým indexom (root) 253312, ktorý jednoznačne identifikuje danú signálnu konfiguráciu a umožňuje prijímaču TBS 5927 v spojení s platformou EBS Pro deterministicky nájsť a zamknúť sa na správny dátový tok v rámci agregovaného Multistream nosníka (v nameranej relácii bol vybraný konkrétny vstupný tok označený ako MIS = 16). Z pohľadu OOF výskumu má použitie Gold kódov v PLS poli praktický význam aj mimo bežného prevádzkového kontextu: vzhľadom na ich robustné korelačné vlastnosti je
synchronizácia na PLS pole možná aj pri hodnotách Es/N0 nižších, než sú potrebné pre samotnú demoduláciu užitočných dát pri zvolenom MODCOD-e, čo znamená, že prijímač dokáže spoľahlivo identifikovať prítomnosť nosnej a jej Multistream konfiguráciu ešte skôr, než by bol schopný začať bezchybne dekódovať samotný obsah — táto vlastnosť čiastočne
vysvetľuje mimoriadnu stabilitu Locku pozorovanú v tejto štúdii aj v okamihoch dočasného tienenia signálovej trajektórie.

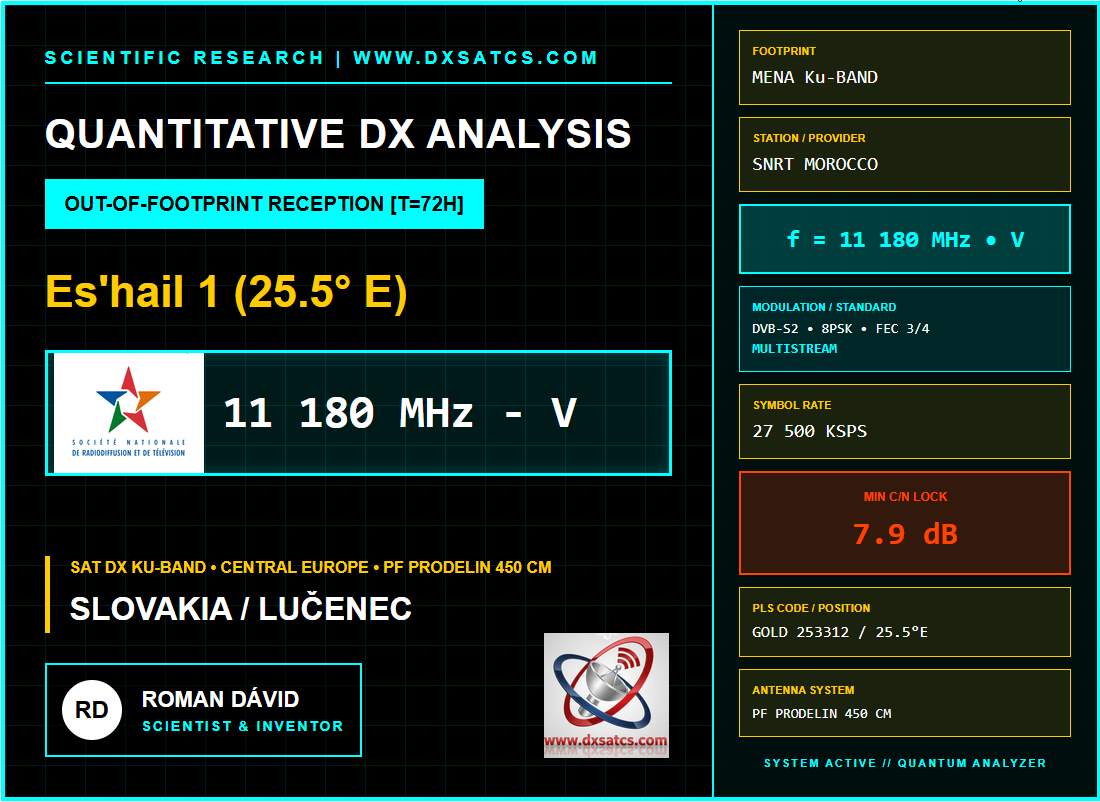

Namerané parametre transpondéra — symbolová rýchlosť 27 497,381 kS/s, modulácia 8PSK, FEC 3/4 — v kombinácii s Multistream a PLS Gold 253312 potvrdzujú, že ide o modernú, efektívnu konfiguráciu prenosu optimalizovanú na maximálne využitie dostupnej transpondérovej šírky pásma (nameraná šírka nosnej 32,996 MHz) pri zachovaní dostatočnej odolnosti voči šumu pre spoľahlivý príjem aj v okrajových oblastiach vyžarovacieho diagramu.


6. Metodika signálneho monitoringu — "Vizualizované dokazovanie"
Meranie bolo realizované v súlade s metodikou "Vizualizované dokazovanie" (Visualized Proof), ktorú autor Roman Dávid publikoval v roku 2020 a ktorá definuje jednotkovú dĺžku kontinuálneho monitoringu t ≥ 72 hodín ako minimálnu časovú jednotku potrebnú na to, aby výsledky OOF príjmu mohli byť považované za štatisticky a vedecky relevantné, a nie
za náhodný alebo krátkodobý jav podmienený priaznivými atmosférickými okolnosťami. Signálny reťazec pozostával z reflektora Prodelin s priemerom D = 450 cm v prime-focus konfigurácii, USB tuneru TBS 5927 podporujúceho DVB-S2 a softvérovej platformy EBS Pro, ktorá je jediným používaným monitorovacím softvérom autora pre kontinuálny záznam parametrov Level, Quality, SNR a BER v pravidelných časových intervaloch. Za sledované obdobie bolo zaznamenaných celkovo 259 200 jednotlivých signálnych vzoriek, čo pri jednotkovej dĺžke 72 hodín zodpovedá vzorkovacej perióde 1 sekunda (72 × 3600 = 259 200). Táto hustota vzorkovania zabezpečuje, že aj krátkodobé prechodné javy v ráde jednotiek sekúnd (napríklad dočasné tienenie listovím pri vetre) by boli v zázname zachytené, čo posilňuje vedeckú váhu záveru o úplnej absencii výpadkov Locku počas celej jednotky merania.

7. Výsledky merania a ich analýza

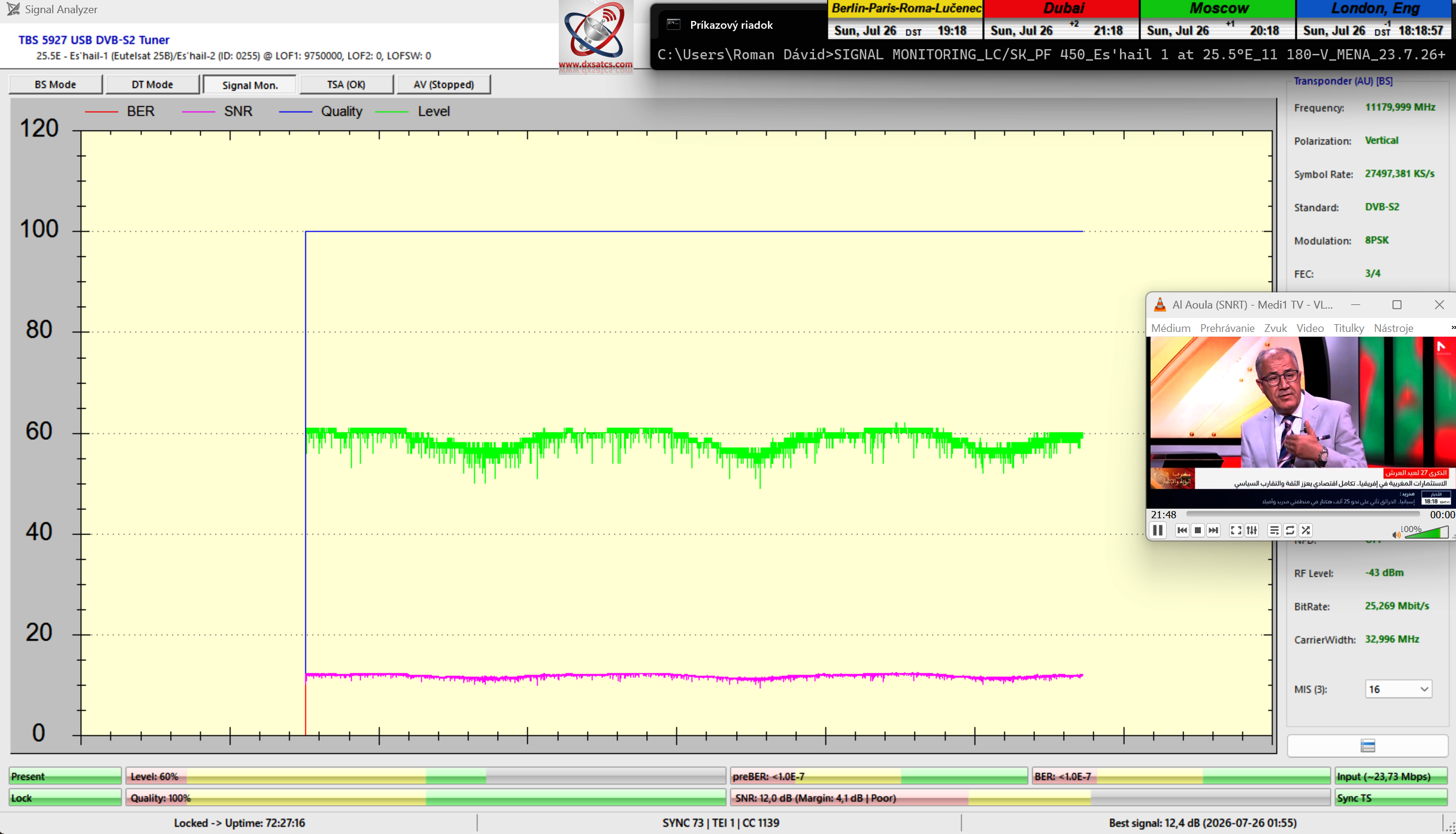

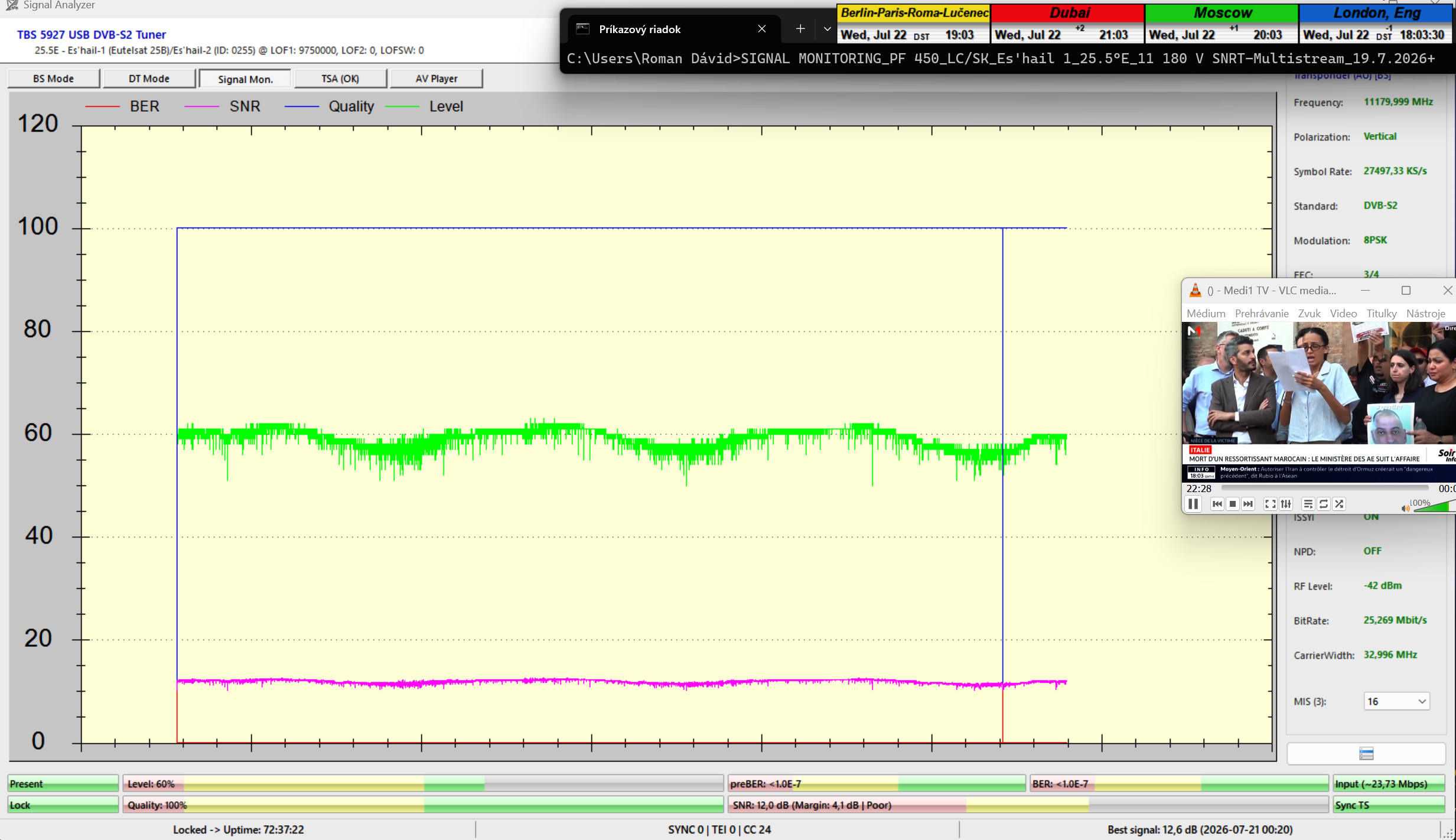

Priebeh krivky Quality (kvalita, modrá krivka) zostal počas celej 72-hodinovej jednotky merania na konštantnej úrovni 100 %, bez jediného poklesu, čo je grafickým aj číselným dôkazom neprerušeného Locku. Súbežne s tým hodnoty preBER aj BER zostali po celú dobu pod hranicou 1,0 × 10⁻⁷, čo zodpovedá kritériu prakticky bezchybného príjmu (Quasi-Error-Free) na úrovni transportného toku, teda bez viditeľnej pixelácie alebo výpadku obrazu na výstupe dekodéra.

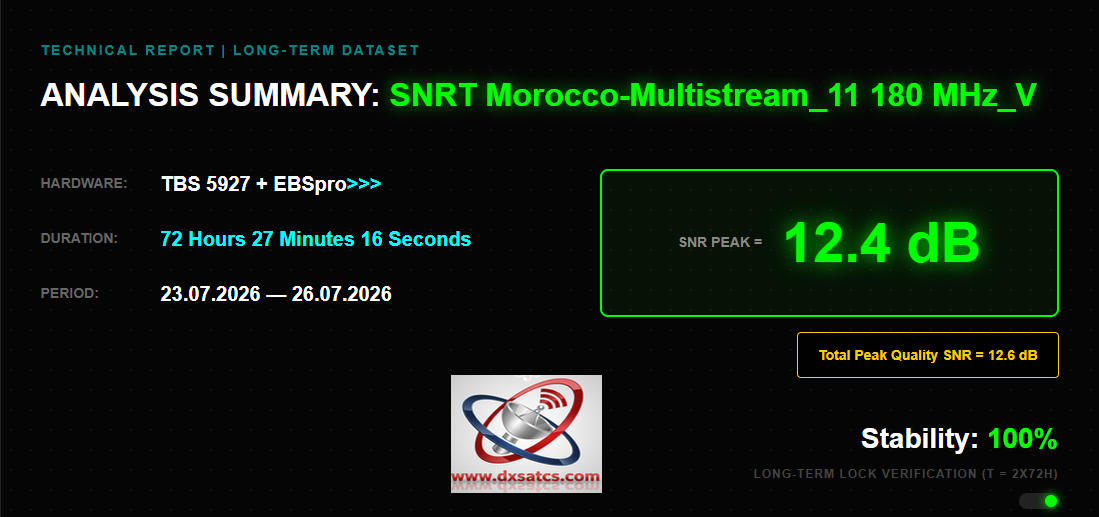

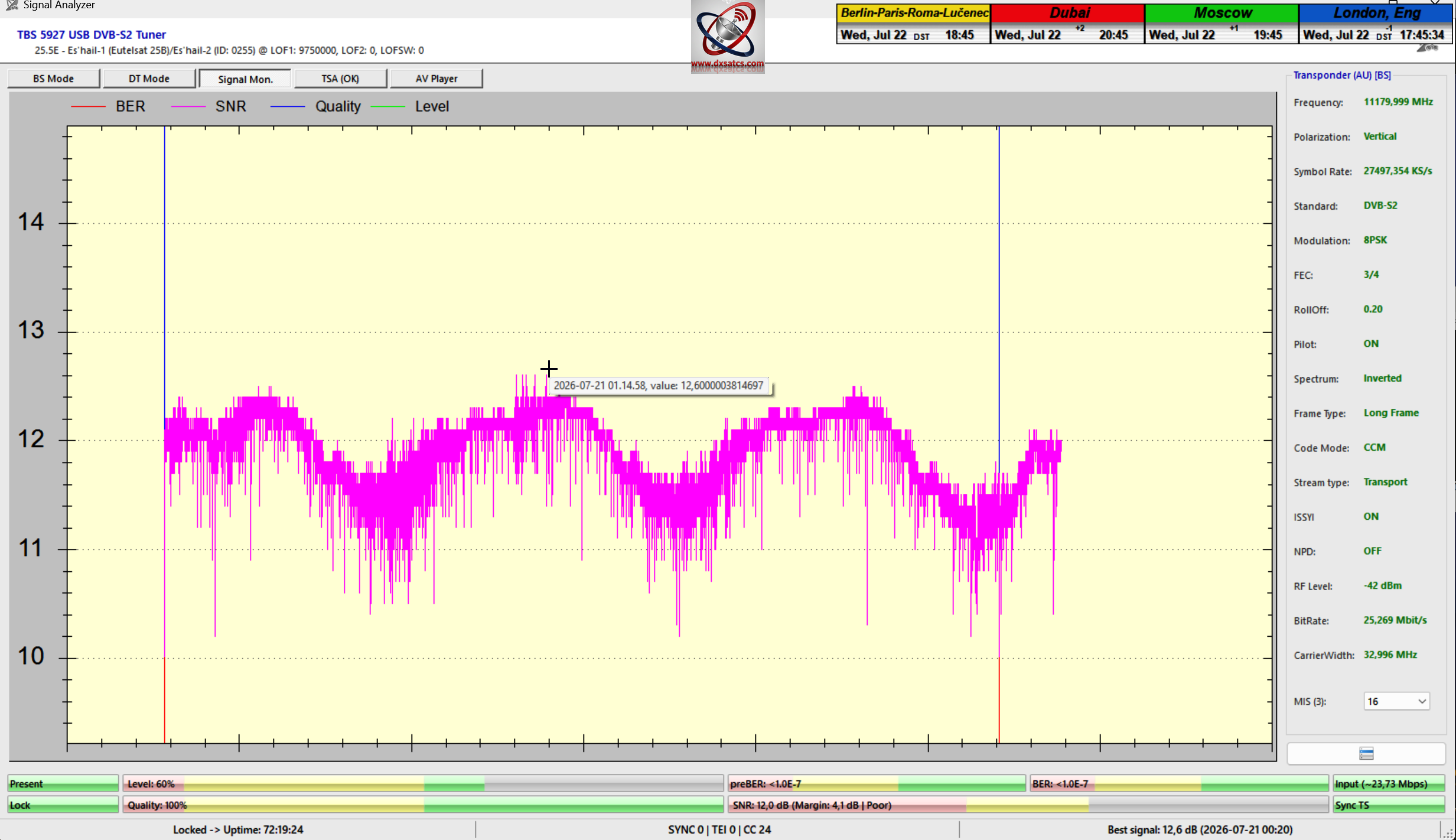

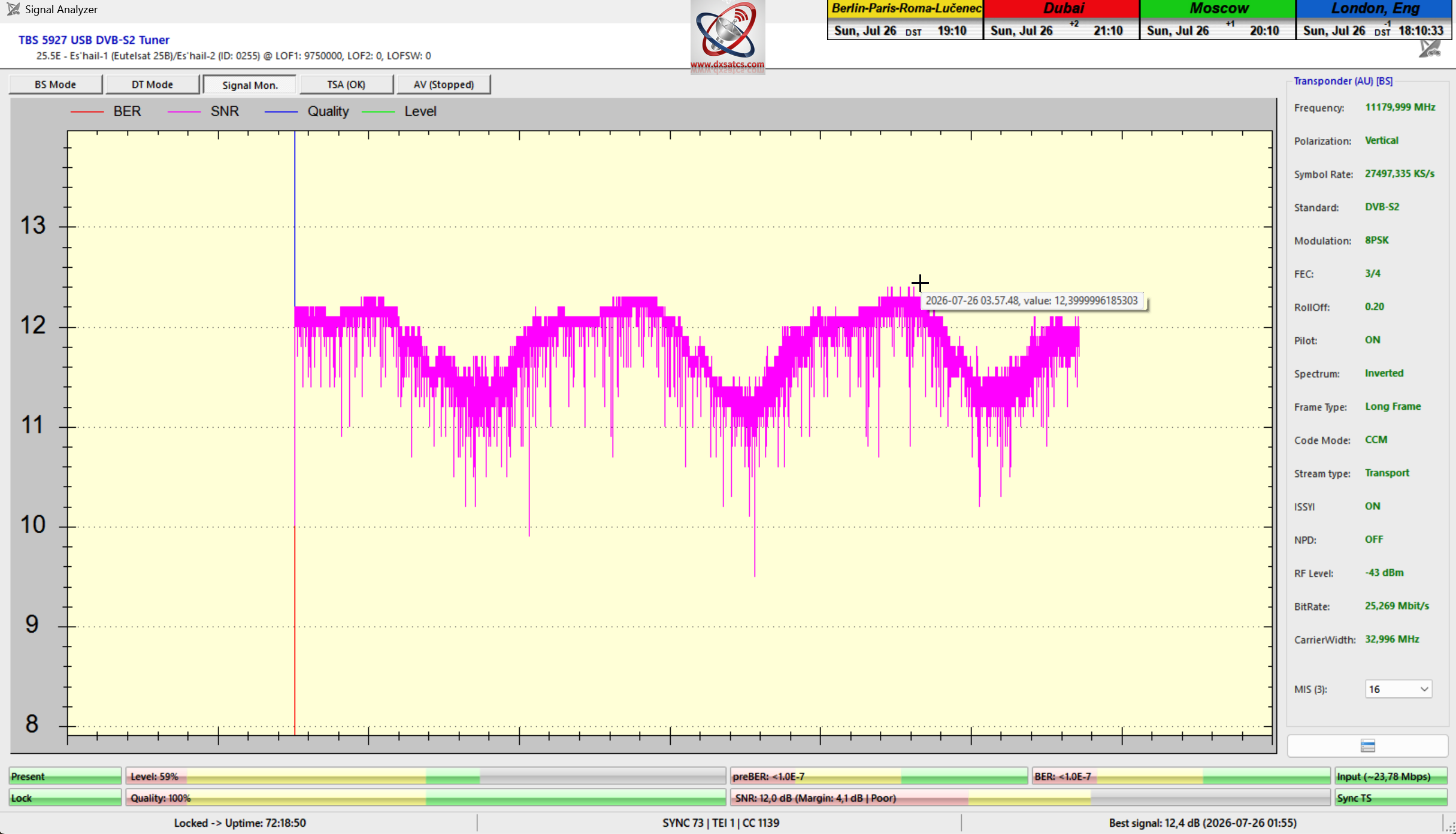

Krivka SNR (purpurová) sa v priebehu merania pohybovala v úzkom pásme s vrcholovou (najlepšou) nameranou hodnotou 12,4 dB až 12,6 dB, pričom najvyššia jednotlivá hodnota bola v zázname označená ako "Best signal: 12,4 dB", dosiahnutá v skorých ranných hodinách monitorovacej relácie. Hodnota MER (Modulation Error Ratio) dosiahla v rámci relácie vrcholovú úroveň 13,4 dB, čo predstavuje nezávislé potvrdenie kvality demodulovaného súhvezdia 8PSK a je v súlade s nameranou hodnotou SNR aj s pozorovanou stopercentnou stabilitou. Krivka Level (zelená, úroveň signálu) vykazovala počas relácie miernu variabilitu v pásme približne 55–65 % s krátkodobými poklesmi, čo je typickým prejavom atmosférických a lokálnych vplyvov (napr. vlhkosť vzduchu, čiastočné tienenie listovím) na prijímanú úroveň nosnej, avšak tieto výkyvy úrovne signálu sa v žiadnom okamihu nepremietli do poklesu Quality pod 100 % ani do nárastu chybovosti nad prahovú hodnotu — čo potvrdzuje záver uvedený v kapitole 3 o dostatočnej energetickej rezerve (link margin) prijatého signálu. Namerané parametre výkonu prenosu (bitová rýchlosť 25,269 Mbit/s, vstupný dátový tok ~23,73 Mbps, šírka nosnej 32,996 MHz, úroveň RF −43 dBm) potvrdzujú, že ide o plnohodnotný, stabilne demultiplexovaný a dekódovaný Multistream dátový tok, nie o hraničný alebo prerušovaný príjem na hranici detekovateľnosti nosnej.


Axiomatické závery
1. Out-of-Footprint príjem z okrajového laloku vyžarovacieho diagramu MENA družice Es'hail 1 at 25,5°E je v lokalite Lučenec, stredné Slovensko, pri použití reflektora D = 450 cm vedecky preukázateľne dosiahnuteľný na úrovni stopercentnej stability Locku počas jednotky t ≥ 72 hodín.

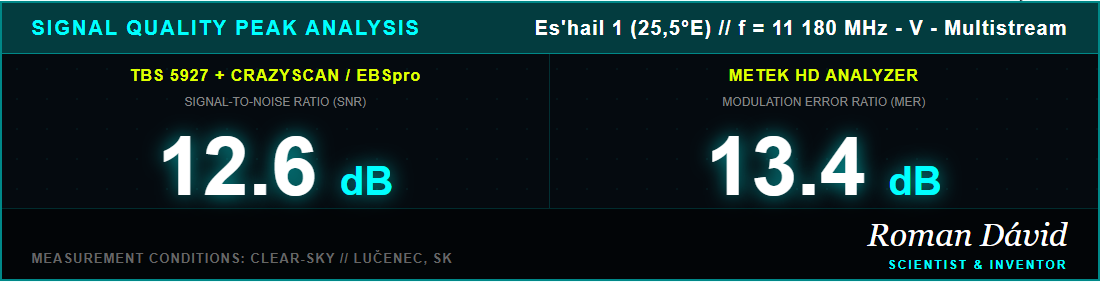

2. Namerané hodnoty SNR = 12,4–12,6 dB a MER = 13,4 dB predstavujú dostatočnú energetickú rezervu nad teoretickým QEF prahom modulácie 8PSK s FEC 3/4 na to, aby krátkodobé útlmové javy (čiastočné tienenie vegetáciou) neviedli k prerušeniu príjmu.
3. Migrácia signálnej distribúcie z družice Eutelsat 21B at 21,5°E na Es'hail 1 at 25,5°E predstavuje kvalitatívne novú geometrickú a technickú situáciu, ktorá vyžaduje nezávislé prepočítanie a overenie všetkých smerovacích (AZ/EL/Skew) parametrov.
4. Robustnosť Gold sekvencií použitých v poli PLS (kód PLS Gold 253312) umožňuje spoľahlivú synchronizáciu prijímača na fyzickú vrstvu Multistream nosníka aj v podmienkach nízkeho odstupu signál/šum typického pre OOF príjem.
5. Vzorkovacia hustota 259 200 meraní za jednotku 72 hodín (1 vzorka/s) je postačujúca na štatisticky spoľahlivé vylúčenie krátkodobých neevidovaných výpadkov Locku, čím výsledky tejto štúdie spĺňajú kritériá metodiky "Vizualizované dokazovanie".

Záver
Táto prípadová štúdia vedecky dokumentuje a potvrdzuje, že Out-of-Footprint príjem nosnej frekvencie marockého vysielateľa SNRT na 11 180 MHz V-pol., šírenej prostredníctvom vyžarovacieho diagramu MENA družice Es'hail 1 at 25,5°E, je z lokality Lučenec (stredné Slovensko) dosiahnuteľný na úrovni úplnej stability Locku a bezchybnej kvality obrazu počas celej 72-hodinovej monitorovacej jednotky, a to aj napriek čiastočnej vegetačnej prekážke v trajektórii signálu. Analýza technológie Multistream a kódu PLS Gold 253312 potvrdzuje, že súčasná generácia DVB-S2 signalizačnej vrstvy poskytuje dostatočnú robustnosť na spoľahlivú identifikáciu a demultiplexovanie nosnej aj v podmienkach typických pre OOF príjem. Výsledky boli dosiahnuté v súlade s metodikou autora "Vizualizované dokazovanie" a rozširujú jeho existujúcu sériu OOF prípadových štúdií o novú satelitnú pozíciu a nový technologický aspekt signálovej distribúcie.


Referencie a bibliografia
[1] ETSI EN 302 307-1/-2 — Digital Video Broadcasting (DVB); Second generation framing
structure, channel coding and modulation systems for Broadcasting, Interactive Services, News
Gathering and other broadband satellite applications (DVB-S2 / DVB-S2X).
[2] Dávid, R. (2020): Vizualizované dokazovanie (Visualized Proof) — metodika signálneho
monitoringu pre zóny Out-of-Footprint, dxsatcs.com.
[3] Dávid, R.: Prípadová štúdia Express AM7 at 40°E — Indian beam, 73 h 20 min monitoring,
dxsatcs.com.
[4] Dávid, R.: Prípadová štúdia Rascom QAF-1R — North Africa beam a South beam, dxsatcs.com.
[5] DishPointer.com — nástroj na výpočet a overenie azimutu, elevácie a sklonu LNB pre danú
prijímaciu lokalitu a satelitnú pozíciu.
[6] EBS Pro — softvérová platforma pre signálny monitoring DVB-S/S2 prijímačov, používaná ako
výhradný monitorovací nástroj autora. (http://ebspro.cjcr-soft.com/)


7. Výsledky merania a ich analýza

Priebeh krivky Quality (kvalita, modrá krivka) zostal počas celej 72-hodinovej jednotky merania na konštantnej úrovni 100 %, bez jediného poklesu, čo je grafickým aj číselným dôkazom neprerušeného Locku. Súbežne s tým hodnoty preBER aj BER zostali po celú dobu pod hranicou 1,0 × 10⁻⁷, čo zodpovedá kritériu prakticky bezchybného príjmu (Quasi-Error-Free) na úrovni transportného toku, teda bez viditeľnej pixelácie alebo výpadku obrazu na výstupe dekodéra.
Krivka SNR (purpurová) sa v priebehu merania pohybovala v úzkom pásme s vrcholovou (najlepšou) nameranou hodnotou 12,4 dB až 12,6 dB, pričom najvyššia jednotlivá hodnota bola v zázname označená ako "Best signal: 12,4 dB", dosiahnutá v skorých ranných hodinách monitorovacej relácie. Hodnota MER (Modulation Error Ratio) dosiahla v rámci relácie vrcholovú úroveň 13,4 dB, čo predstavuje nezávislé potvrdenie kvality demodulovaného súhvezdia 8PSK a je v súlade s nameranou hodnotou SNR aj s pozorovanou stopercentnou stabilitou. Krivka Level (zelená, úroveň signálu) vykazovala počas relácie miernu variabilitu v pásme približne 55–65 % s krátkodobými poklesmi, čo je typickým prejavom atmosférických a lokálnych vplyvov (napr. vlhkosť vzduchu, čiastočné tienenie listovím) na prijímanú úroveň nosnej, avšak tieto výkyvy úrovne signálu sa v žiadnom okamihu nepremietli do poklesu Quality pod 100 % ani do nárastu chybovosti nad prahovú hodnotu — čo potvrdzuje záver uvedený v kapitole 3 o dostatočnej energetickej rezerve (link margin) prijatého signálu. Namerané parametre výkonu prenosu (bitová rýchlosť 25,269 Mbit/s, vstupný dátový tok ~23,73 Mbps, šírka nosnej 32,996 MHz, úroveň RF −43 dBm) potvrdzujú, že ide o plnohodnotný, stabilne demultiplexovaný a dekódovaný Multistream dátový tok, nie o hraničný alebo prerušovaný príjem na hranici detekovateľnosti nosnej.


7. Measurement Results and Their Analysis

The Quality curve (blue trace) remained at a constant level of 100% throughout the entire 72-hour measurement unit, without a single drop, which is both graphical and numerical evidence of an uninterrupted Lock. At the same time, both preBER and BER values remained below the threshold of 1.0 × 10⁻⁷ throughout, which corresponds to the criterion of practically error-free reception (Quasi-Error-Free) at the transport-stream level, i.e. without visible pixelation or picture dropout at the decoder output. The SNR curve (magenta) moved within a narrow band during the measurement, with a peak (best) measured value of 12.4 dB to 12.6 dB, the single highest value being recorded in the log as "Best signal: 12.4 dB", achieved in the early morning hours of the monitoring session. The MER (Modulation Error Ratio) value reached a peak level of 13.4 dB during the session, which represents an independent confirmation of the quality of thedemodulated 8PSK constellation and is consistent with the measured SNR value and the observed one-hundred-percent stability. The Level curve (green, signal level) showed moderate variability during the session within a band of approximately 55–65% with short-term dips, which is a typical manifestation of atmospheric and local influences (e.g. air humidity, partial shadowing by foliage) on the received carrier level; however, these fluctuations in signal level did not at any point ntranslate into a drop in Quality below 100% nor into an increase in error rate above the threshold — confirming the conclusion stated in Section 3 regarding the sufficient link margin of the received signal. The measured transmission performance parameters (bitrate 25.269 Mbit/s, input data
stream ~23.73 Mbps, carrier width 32.996 MHz, RF level −43 dBm) confirm that this is a fully valid, stably demultiplexed and decoded Multistream data stream, not a marginal or intermittent reception at the edge of carrier detectability.


7. Messergebnisse und deren Analyse

Die Quality-Kurve (blau) blieb während der gesamten 72-Stunden-Messeinheit konstant bei 100 %, ohne einen einzigen Einbruch, was sowohl grafisch als auch numerisch einen ununterbrochenen Lock belegt. Gleichzeitig blieben sowohl preBER als auch BER während der gesamten Zeit unter der Schwelle von 1,0 × 10⁻⁷, was dem Kriterium eines praktisch fehlerfreien Empfangs (Quasi-Error-Free) auf Transportstromebene entspricht, also ohne sichtbare Pixelierung oder Bildausfall am Ausgang des Decoders. Die SNR-Kurve (magenta) bewegte sich während der Messung in einem engen Band mit einem Spitzen- (besten) Messwert von 12,4 dB bis 12,6 dB, wobei der höchste einzelne Wert im Protokoll als "Best signal: 12,4 dB" verzeichnet wurde, erreicht in den frühen Morgenstunden der Monitoring-Sitzung. Der MER-Wert (Modulation Error Ratio) erreichte während der Sitzung einen Spitzenwert von 13,4 dB, was eine unabhängige Bestätigung der Qualität der demodulierten 8PSK-Konstellation darstellt und mit dem gemessenen SNR-Wert sowie der beobachteten hundertprozentigen Stabilität übereinstimmt. Die Level-Kurve (grün, Signalpegel) zeigte während der Sitzung eine moderate Variabilität
in einem Band von etwa 55–65 % mit kurzfristigen Einbrüchen, was eine typische Auswirkung atmosphärischer und lokaler Einflüsse (z. B. Luftfeuchtigkeit, teilweise Laubabschattung) auf den empfangenen Trägerpegel darstellt; diese Pegelschwankungen führten jedoch zu keinem Zeitpunkt zu einem Absinken der Quality unter 100 % noch zu einem Anstieg der Fehlerrate über die Schwelle — was die in Abschnitt 3 dargelegte Schlussfolgerung zur ausreichenden Linkreserve des empfangenen Signals bestätigt. Die gemessenen Übertragungsleistungsparameter (Bitrate 25,269 Mbit/s, Eingangsdatenstrom ~23,73 Mbps, Trägerbreite 32,996 MHz, RF-Pegel −43 dBm) bestätigen, dass es sich um einen vollwertigen, stabil demultiplexierten und dekodierten Multistream-Datenstrom handelt und nicht um einen grenzwertigen oder unterbrochenen Empfang an der Grenze der Trägerdetektierbarkeit.
