1. Úvod a cieľ štúdie

Predmetom tejto štúdie je analýza a interpretácia výsledkov dlhodobého signálneho monitoringu troch rozhlasových nosných vysielaných v pásme Ku z geostacionárnej družice Eutelsat 16D, umiestnenej na orbitálnej pozícii 16,0° východnej dĺžky. Spoločným menovateľom všetkých troch sledovaných nosných je extrémne nízka hodnota symbolovej rýchlosti (Symbol Rate, SR), pohybujúca sa v rozmedzí 100 až 176 kSym/s – teda na dolnej hranici toho, čo je bežná spotrebiteľská prijímacia technika v praxi schopná spoľahlivo demodulovať v kontinuálnom, dlhodobom režime.
Nosné s takto nízkou symbolovou rýchlosťou zaberajú extrémne úzku šírku okupovaného spektra (rádovo stovky kHz) a sú z hľadiska teórie digitálneho spracovania signálu podstatne citlivejšie na fázový šum, frekvenčnú nestabilitu lokálneho oscilátora prijímacieho LNB a presnosť ladenia prijímača, než bežné DVB-S/S2 nosné s hodnotami SR v ráde
niekoľkých megasymbolov za sekundu. Cieľom štúdie je preto nielen zdokumentovať namerané výsledky autora merania, vedca a vynálezcu  Romana Dávida (www.dxsatcs.com), ale aj vysvetliť fyzikálnu a technickú podstatu javov, ktoré stabilitu takéhoto príjmu umožňujú alebo naopak ohrozujú.
Analyzovaná lokalita príjmu – mesto Lučenec na južnom Strednom Slovensku – sa nachádza  v deklarovanej zóne pokrytia Eutelsat 16D s garantovanou intenzitou vyžiareného výkonu (EIRP) v rozmedzí približne 49 až 50 dBW (zóny Europe A a Europe B v pokrytí družice), čo autor v predloženej analýze klasifikuje pojmom „In-Footprint Reception“ –príjem v hlavnom
zväzku pokrytia, na rozdiel od príjmu na okraji alebo mimo garantovanej stopy („Out-of-Footprint Reception“), kde je nutný podstatne väčší priemer reflektora a dlhšia jednotka preukazovania stability príjmu.

2. Geometrické parametre príjmovej stanice Lučenec

Presný výpočet azimutu, elevácie a uhla natočenia LNB (skew) je nevyhnutným predpokladom akéhokoľvek seriózneho technického rozboru satelitného príjmu, pretože chybne nastavená anténa vnáša do systému dodatočnú depolarizáciu a útlm, ktoré sa pri nosných s úzkym spektrom a nízkym odstupom signál/šum prejavia obzvlášť citeľne. Pre presnosť tejto štúdie boli použité overené dáta zo služby dishpointer.com pre súradnice mesta Lučenec (zemepisná šírka 48,3331° S, zemepisná dĺžka 19,6664° V) a družicu Eutelsat 16D na pozícii 16,0° E:

Elevácia 34,4° je pre stredoeurópsku zemepisnú šírku relatívne priaznivá hodnota – dráha signálu prechádza atmosférou pod dostatočne strmým uhlom na to, aby efektívna hrúbka atmosférickej vrstvy (a teda aj útlm spôsobený zrážkami, tzv. rain fade) nebola extrémna, na rozdiel od príjmu družíc s výrazne nižšou elektricky pozorovanou elevačnou dráhou. Skew
3,3° je hodnota blízka nule, čo znamená len minimálnu korekciu natočenia LNB oproti vertikálnej referenčnej polohe – pre polarizačne citlivý príjem (a nosné s nízkym SR do tejto kategórie jednoznačne patria) je presné dodržanie tohto uhla dôležité pre maximalizáciu krížovej polarizačnej izolácie (XPD) a minimalizáciu prechodového rušenia medzi vertikálne
a horizontálne polarizovanými nosnými v tesnej frekvenčnej blízkosti.

3. Technická konfigurácia prijímacieho reťazca

Príjmová sústava pozostáva zo stredového Prime Focus parabolického reflektora Prodelin s priemerom D = 450 cm, LNB s vysokostabilným PLL oscilátorom (deklarovaná stabilita LOF ±10 kHz) a digitálneho merača/analyzátora TBS 5927 riadeného softvérom EBS Pro. Autor v predloženej analýze zdôrazňuje, že v zóne „In-Footprint Reception“ sgarantovaným EIRP okolo 49–50 dBW by z hľadiska čisto energetickej bilancie postačoval na stabilný príjem štandardných nosných aj reflektor s priemerom už od cca 80 cm. Skutočnosť, že v tomto prípade bol použitý výrazne predimenzovaný reflektor s priemerom 450 cm, má preto iný účel než len zvýšenie prijatého výkonu – jeho hlavným prínosom je zúženie hlavného zväzku antény (a teda vyššia priestorová selektivita voči susedným družiciam) a predovšetkým výrazná rezerva odstupu nosná/šum (C/N), ktorá sa v tejto štúdii ukazuje ako kľúčový faktor pri demodulácii nosných s extrémne úzkou šírkou spektra. Práve tu treba zdôrazniť dôležitý bod, ktorý autor správne identifikuje: pri príjme nosných s nízkym SR nie je primárnym limitujúcim faktorom priemer reflektora (energetická bilancia), ale kvalita a stabilita signálového reťazca za anténou – v prvom rade LNB oscilátor a presnosť digitálneho ladenia. Veľký reflektor v tomto kontexte neslúži na „zachytenie signálu, ktorý by inak nebol počuteľný“, ale na vytvorenie dostatočnej rezervy C/N, ktorá dovoľuje, aby sa aj drobné zvyškové frekvenčné a fázové nestability oscilátora prejavili len ako mierne kolísanie kvality (Q), a nie ako strata synchronizácie (Lock).


4. Vplyv stability lokálneho oscilátora (LOF) na demoduláciu Low-SR nosných


Frekvencia lokálneho oscilátora (LO) v satelitnom LNB slúži na zmiešanie prijatého vysokofrekvenčného signálu z pásma Ku (10,7–12,75 GHz) do medzifrekvenčného pásma spracovateľného tunerom prijímača (typicky 950–2150 MHz). Akákoľvek odchýlka skutočnej frekvencie oscilátora od jeho nominálnej hodnoty – označovaná ako LOF (Local Oscillator Frequency) offset – sa lineárne prenáša do polohy prijatej nosnej v medzifrekvenčnom spektre. Pri bežných nosných s vysokou hodnotou SR (napr. niekoľko MSym/s) predstavuje aj offset niekoľkých desiatok kHz zanedbateľný zlomok okupovanej šírky pásma. Ale pri nosnej so SR = 100 kSym/s je však situácia diametrálne odlišná. Šírka okupovaného spektra nosnej sa v prvom priblížení (pri modulácii typu QPSK s typickým faktorom zaoblenia spektra, tzv. roll-off) odhaduje ako súčin symbolovej rýchlosti a koeficientu (1 + roll-off). Autor uvádza pre nosnú Rádio Wrocław nameranú šírku pásma (Carrier Width) 0,120 MHz, teda 120 kHz – hodnotu plne konzistentnú s nosnou SR = 100 kSym/s pri roll-off faktore blízkom 0,20 (typickom pre DVB-S nosné tohto typu). V takomto prípade už frekvenčný offset LO v ráde jednotiek až nízkych desiatok kHz predstavuje desiatky percent okupovanej šírky pásma nosnej – a demodulátor (Costasova alebo obdobná fázová/frekvenčná slučka v prijímacom čipe) musí byť schopný tento offset v reálnom čase sledovať a kompenzovať bez straty synchronizácie. Deklarovaná stabilita LOF použitého PLL oscilátora na úrovni ±10 kHz je z tohto pohľadu kľúčovým technickým parametrom. Pri nosnej so šírkou pásma 120 kHz predstavuje offset ±10 kHz približne 8–9 % okupovanej šírky spektra – hodnota, ktorá sa nachádza bezpečne v rámci ťažiskového rozsahu, ktorý dokáže frekvenčná slučka moderného DVB-S demodulátora (vrátane čipovej sady použitej v prijímači TBS 5927) sledovať v ustálenom stave bez rizika straty Locku.

Pre porovnanie, lacnejšie alebo staršie LNB s tzv. dielektrickým rezonátorom (DRO) namiesto PLL oscilátora bežne vykazujú LOF stabilitu v ráde ±500 kHz až ±2 MHz, a to ešte navyše s výraznou teplotnou závislosťou (drift pri
zmene teploty prostredia počas dňa a noci). Pri takejto úrovni nestability by frekvenčný posun nosnej so šírkou pásma len 120 kHz mohol jednotku ladenia prijímača úplne „vytlačiť“ mimo hľadacie okno demodulátora, a strata Locku by bola prakticky nevyhnutná, najmä pri zmene teploty LNB počas dlhodobého monitoringu.
Z tohto hľadiska teda použitie LNB s PLL oscilátorom a LOF stabilitou ±10 kHz nepredstavuje len kvalitatívne vylepšenie, ale je pri príjme nosných s SR pod cca 200 kSym/s technickou podmienkou, bez ktorej dlhodobo stabilný a bezvýpadkový príjem realisticky nie je dosiahnuteľný, bez ohľadu na priemer použitého reflektora.


5. Ultra-úzka šírka pásma nosnej (Carrier Width = 0,120 MHz) a jej dôsledky

Úzka okupovaná šírka spektra má dva protichodné dôsledky. Na jednej strane koncentruje vyžiarený výkon nosnej do úzkeho frekvenčného intervalu, čo pri danom EIRP družice zvyšuje spektrálnu výkonovú hustotu (výkon na jednotku šírky pásma) a teda aj teoreticky dosiahnuteľný odstup nosná/šum – to je fyzikálny dôvod, prečo aj nosné s pomerne nízkym
absolútnym vyžiareným výkonom môžu byť pri dostatočne veľkej prijímacej apertúre demodulované s prekvapivo vysokým SNR (autor uvádza nameranú špičkovú hodnotu SNR = 17,7 dB, čo je hodnota s výraznou rezervou nad prahom potrebným pre stabilný DVB-S2 Lock, ktorý je pri aplikovanej 8PSK modulácii a FEC=3/5 presne C/N=5,5 dB.
Na druhej strane úzka šírka pásma kladie podstatne vyššie nároky na presnosť frekvenčného ladenia a na kvalitu fázového šumu (phase noise) použitého oscilátora, pretože akýkoľvek fázový šum v blízkosti nosnej frekvencie zaberá relatívne väčší podiel z celkovej šírky spektra než pri širokopásmovej nosnej. Rovnako aj Dopplerovsky podobné javy spôsobené drobným driftom geostacionárnej polohy družice (v praxi rádovo jednotky Hz až desiatky Hz
pri klasickom domácom príjme) sú pri takto úzkej nosnej relatívne významnejšie než pri širokopásmových DVB-S2 nosných rádovo v jednotkách až desiatkach MSym/s.

6. Nutnosť presného manuálneho ladenia frekvencie v programe EBS Pro na tri desatinné miesta


Z predchádzajúcej analýzy priamo vyplýva praktický dôsledok, ktorý autor v svojom postupe správne zohľadňuje: manuálne zadanie frekvencie nosnej v programe EBS Pro s presnosťou na tri desatinné miesta (t. j. na úrovni kHz, napríklad 12 590,540 MHz namiesto zaokrúhlenej hodnoty 12 590,5 MHz alebo 12 591 MHz). Pri nosnej so šírkou pásma 120kHz predstavuje rozdiel medzi zaokrúhlenou a presnou hodnotou frekvencie v ráde stoviek Hz až jednotiek kHz nezanedbateľný podiel hľadacieho okna demodulátora. Presné zadanie frekvencie na tri desatinné miesta v praxi znamená, že demodulátor nemusí pri inicializácii Locku „prehľadávať“ širší frekvenčný rozsah okolo nominálnej hodnoty, čím sa skracuje čas do nadobudnutia synchronizácie a znižuje sa pravdepodobnosť, že sa slučka frekvenčnej
synchronizácie „zamkne“ na susedný ruchový alebo intermodulačný produkt namiesto samotnej nosnej.
Tento krok je typickým príkladom toho, ako sa teoretické parametre (šírka pásma nosnej, LOF stabilita LNB) musia premietnuť aj do praktického nastavenia meracieho/prijímacieho softvéru – bez tejto kombinácie (kvalitný PLL oscilátor + presné manuálne zadanie frekvencie) by ani teoreticky dostatočná energetická bilancia signálu nezaručovala stabilný výsledok.

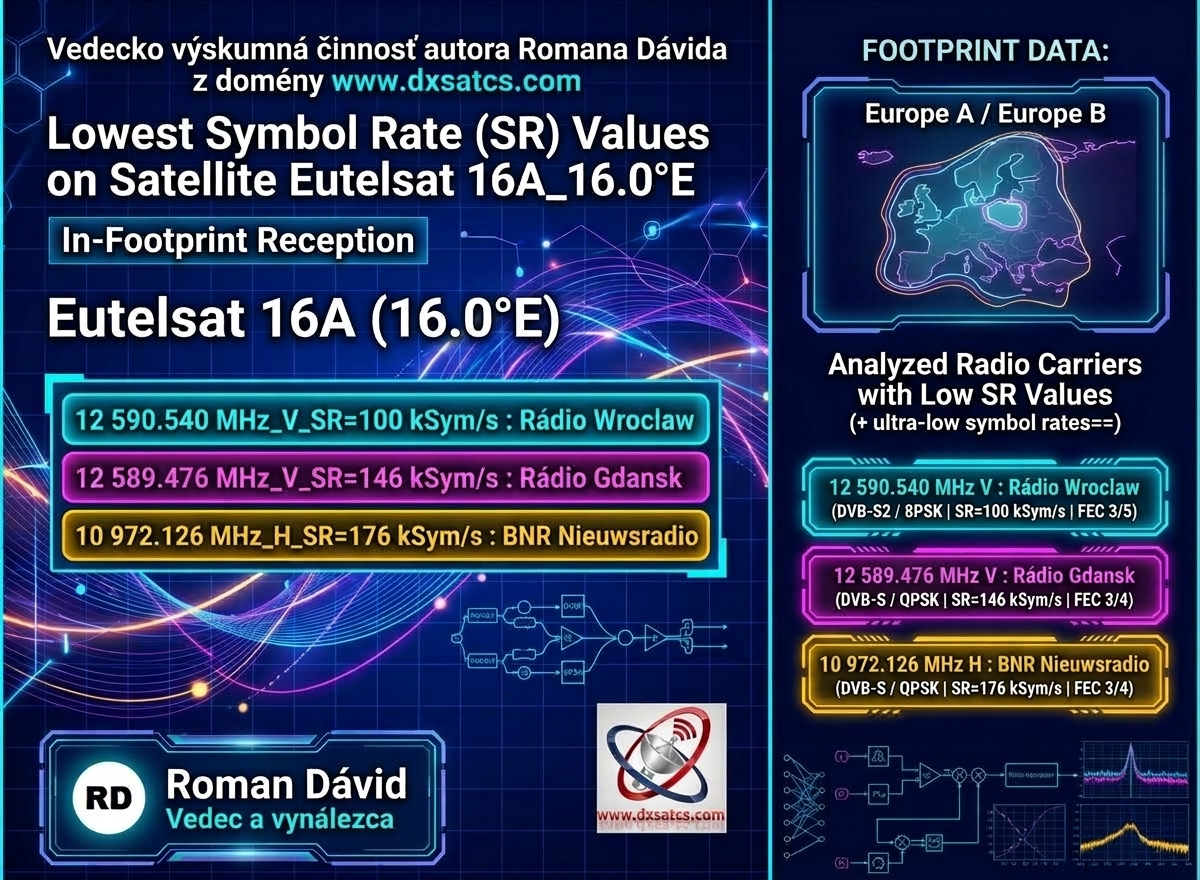

7. Prehľad analyzovaných nosných

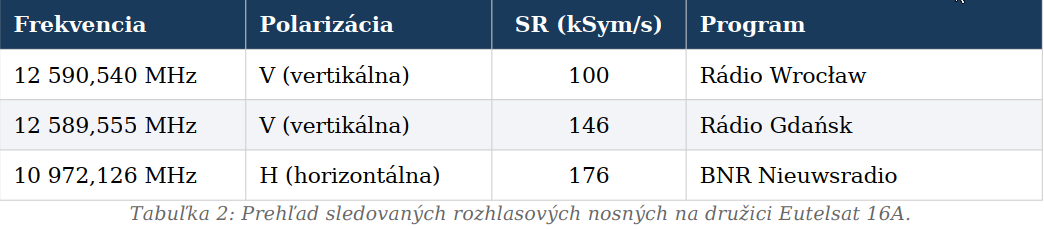

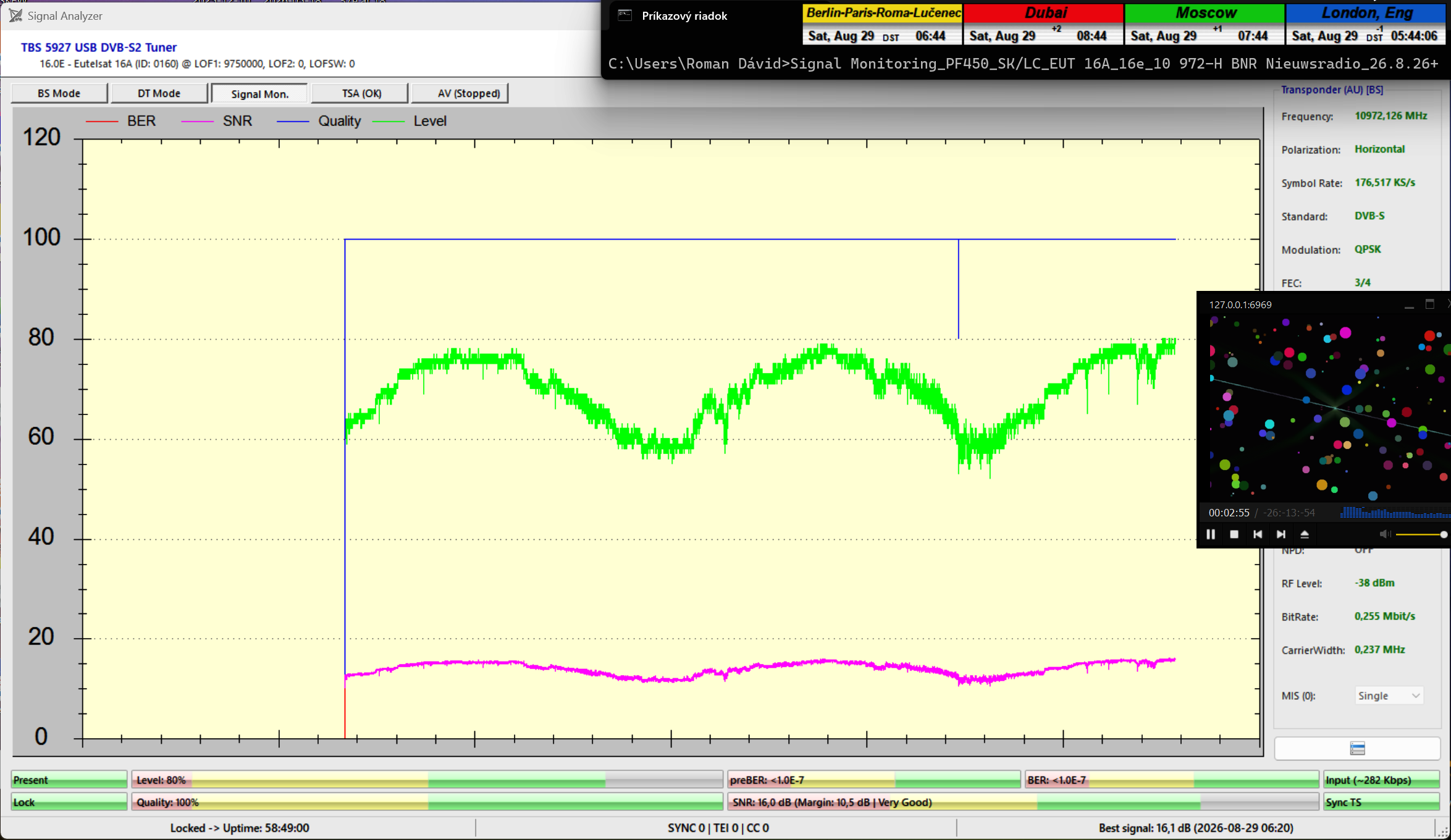

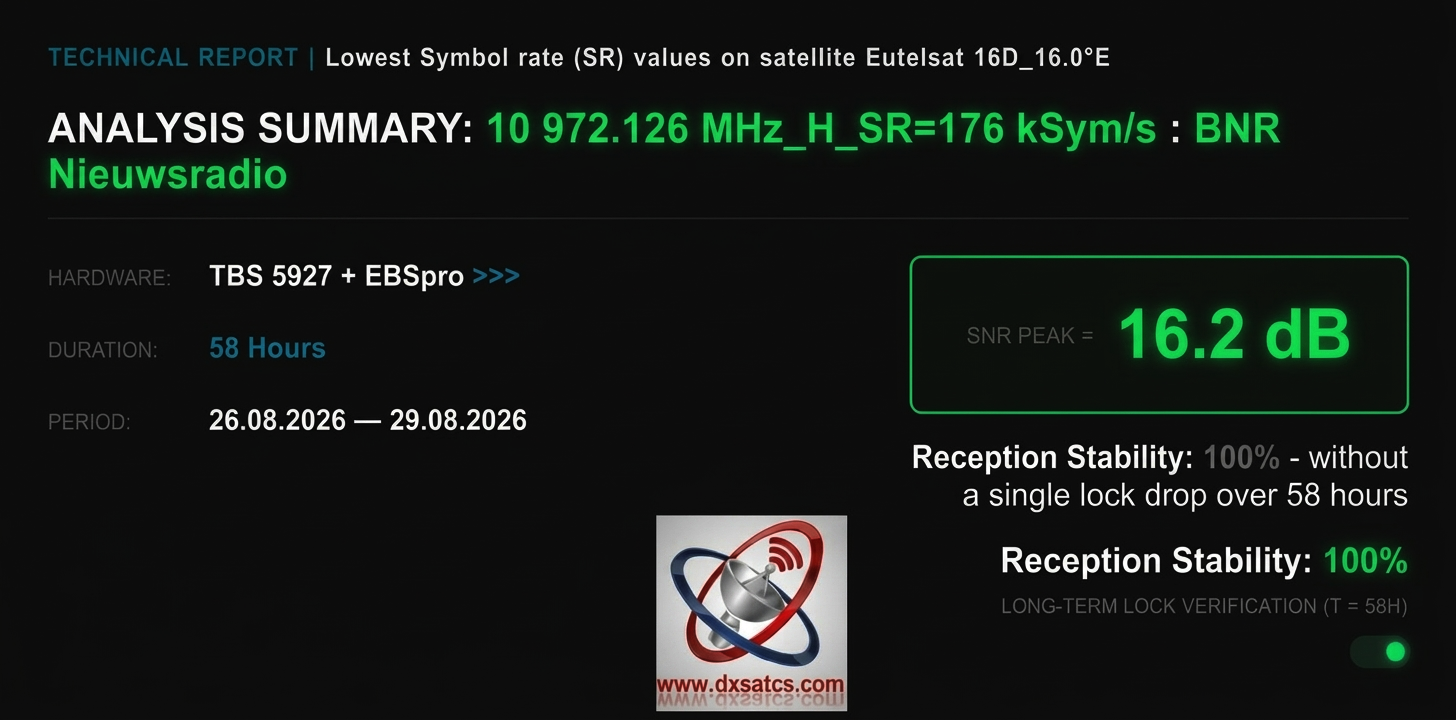

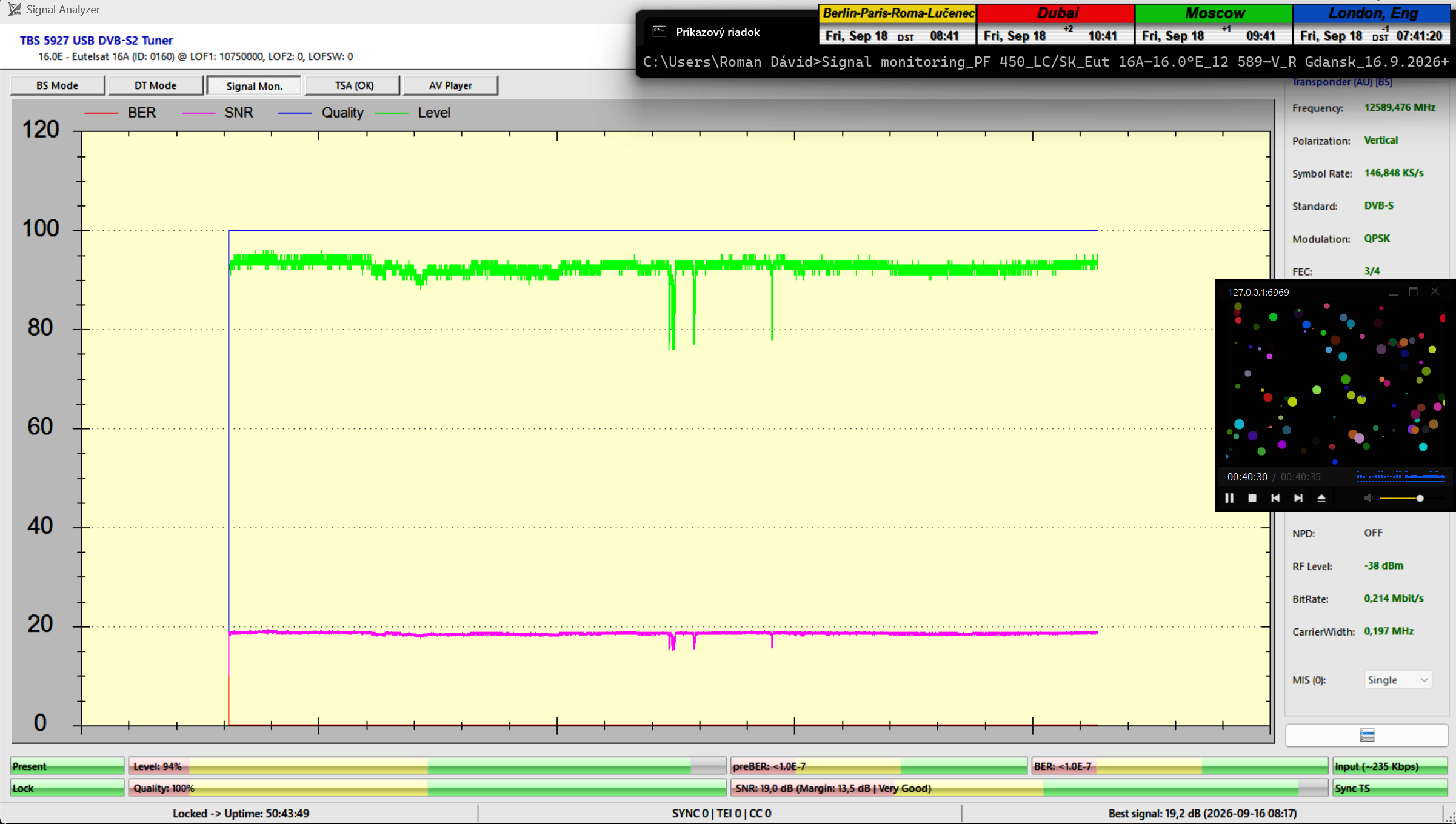

Nasledujúca tabuľka zhŕňa tri rozhlasové nosné z družice Eutelsat 16D ktoré boli predmetom dlhodobého signálneho monitoringu autora v lokalite Lučenec, s minimálnou jednotkou preukazovania stability príjmu t = 48 hodín pre zónu „In Footprint Reception“:

8. Rozšírená jednotka monitoringu t = 80 hodín pre nosnú s najnižšou hodnotou SR= 100 kSym/s (Rádio Wrocław)

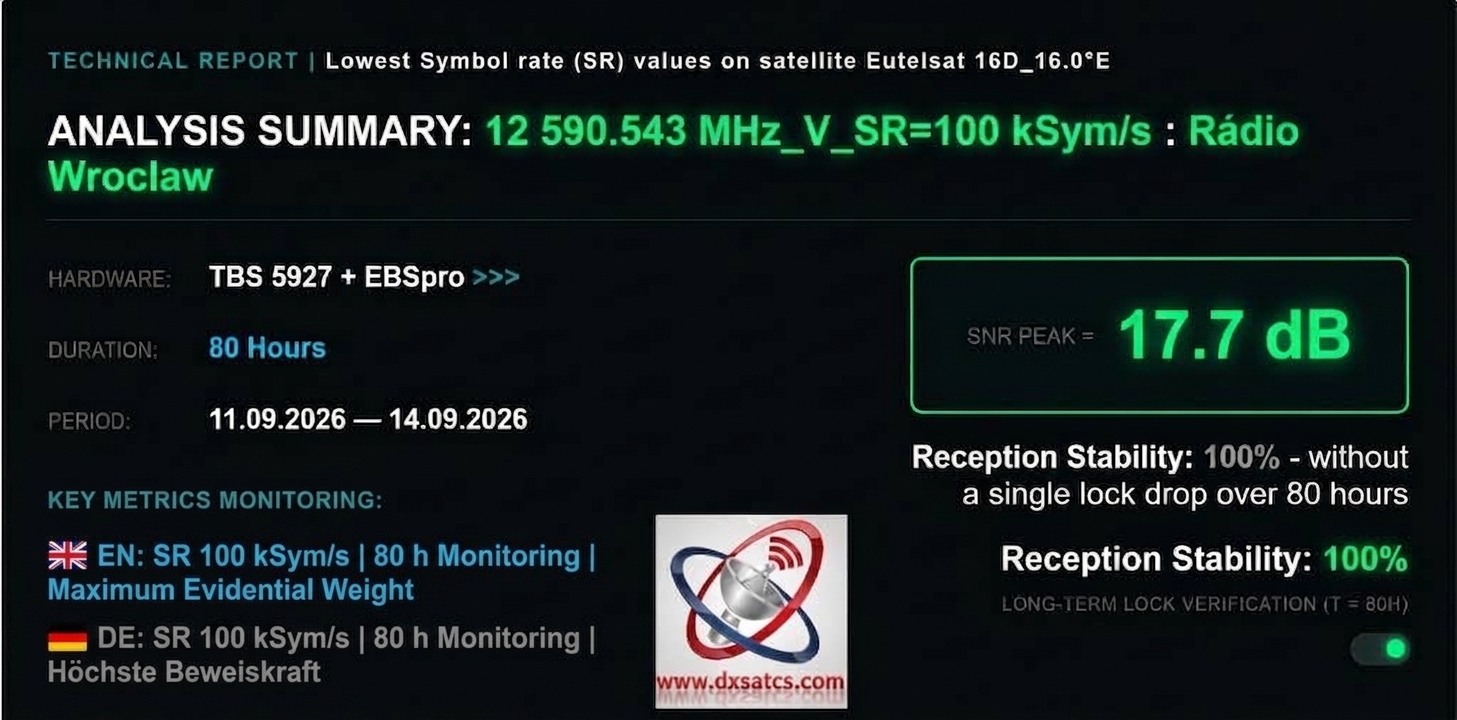

Najnižšia sledovaná hodnota symbolovej rýchlosti v tejto štúdii, SR = 100 kSym/s nosnej Rádio Wrocław na frekvencii 12 590,540 MHz (V), predstavuje z technického hľadiska najnáročnejší prípad zo všetkých troch analyzovaných nosných – práve preto ju autor podrobil rozšírenému monitoringu v trvaní t = 80 hodín, namiesto štandardnej základnej
jednotky t = 48 hodín platnej pre zónu „In-Footprint Reception“. Predĺžením monitoringu o ďalších 32 hodín (t. j. o ďalších 115 200 meracích bodov pri obvyklej vzorkovacej perióde jeden bod za sekundu) sa celkový objem nepretržitého datasetu zvýšil na 288 000 po sebe nasledujúcich meracích bodov.

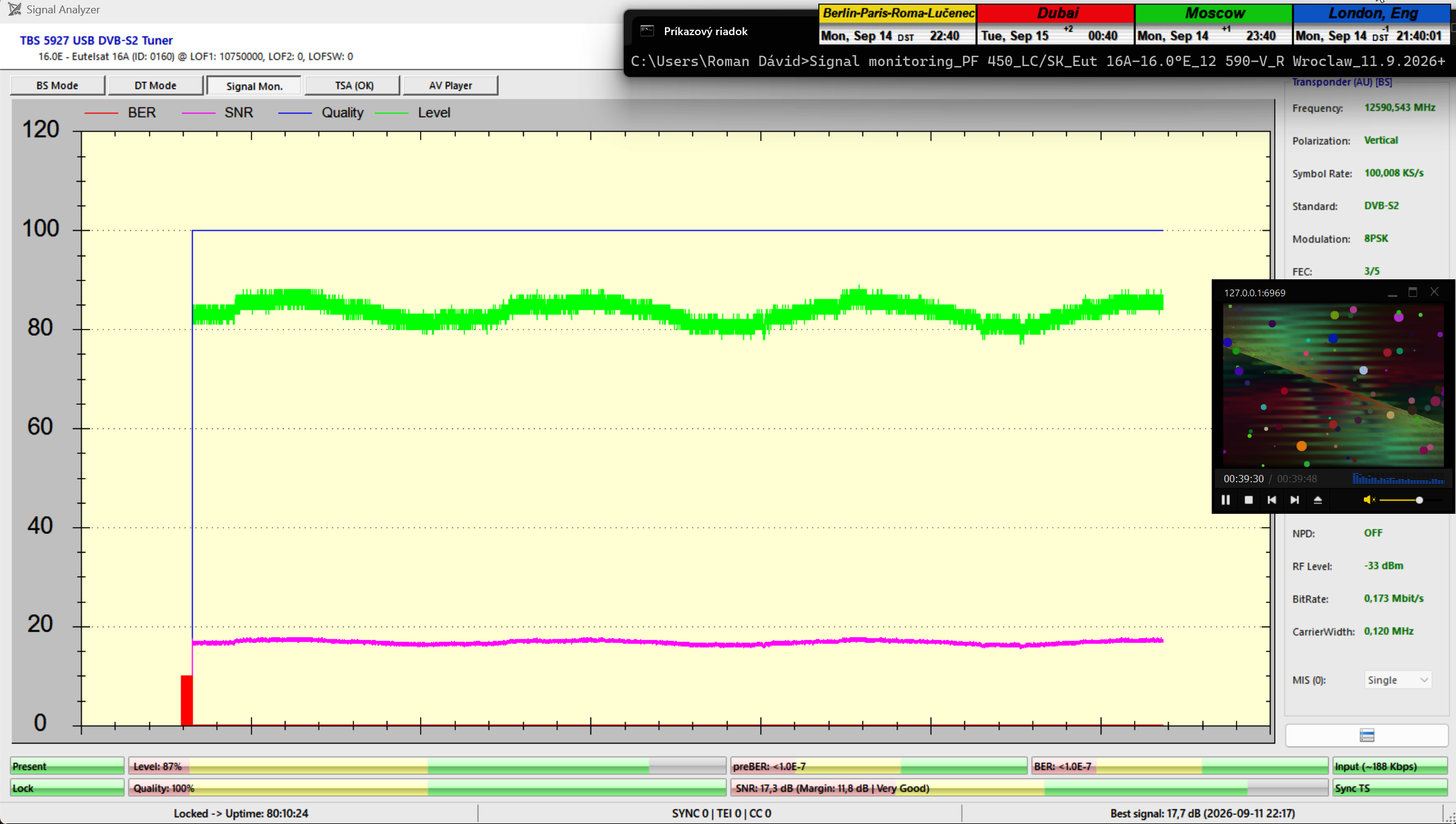

Podľa  údajov autora,ktoré dôkazne verifikuje výsledok signálneho monitoringu, nebol v tomto súbore 288 000 meracích bodov zaznamenaný ani jeden signálny bod so stratou synchronizácie (Lock) a parameter kvality príjmu Q v programe EBS Pro
zostal počas celého merania na konštantnej hodnote Q = 100 %. Zaznamenaná špičková hodnota odstupu signál/šum SNR = 17,7 dB predstavuje výraznú rezervu nad prahovou hodnotou potrebnou pre udržanie Locku, čo koreluje s vyššie uvedeným vysvetlením priaznivej spektrálnej výkonovej hustoty úzkopásmovej nosnej v kombinácii s veľkou

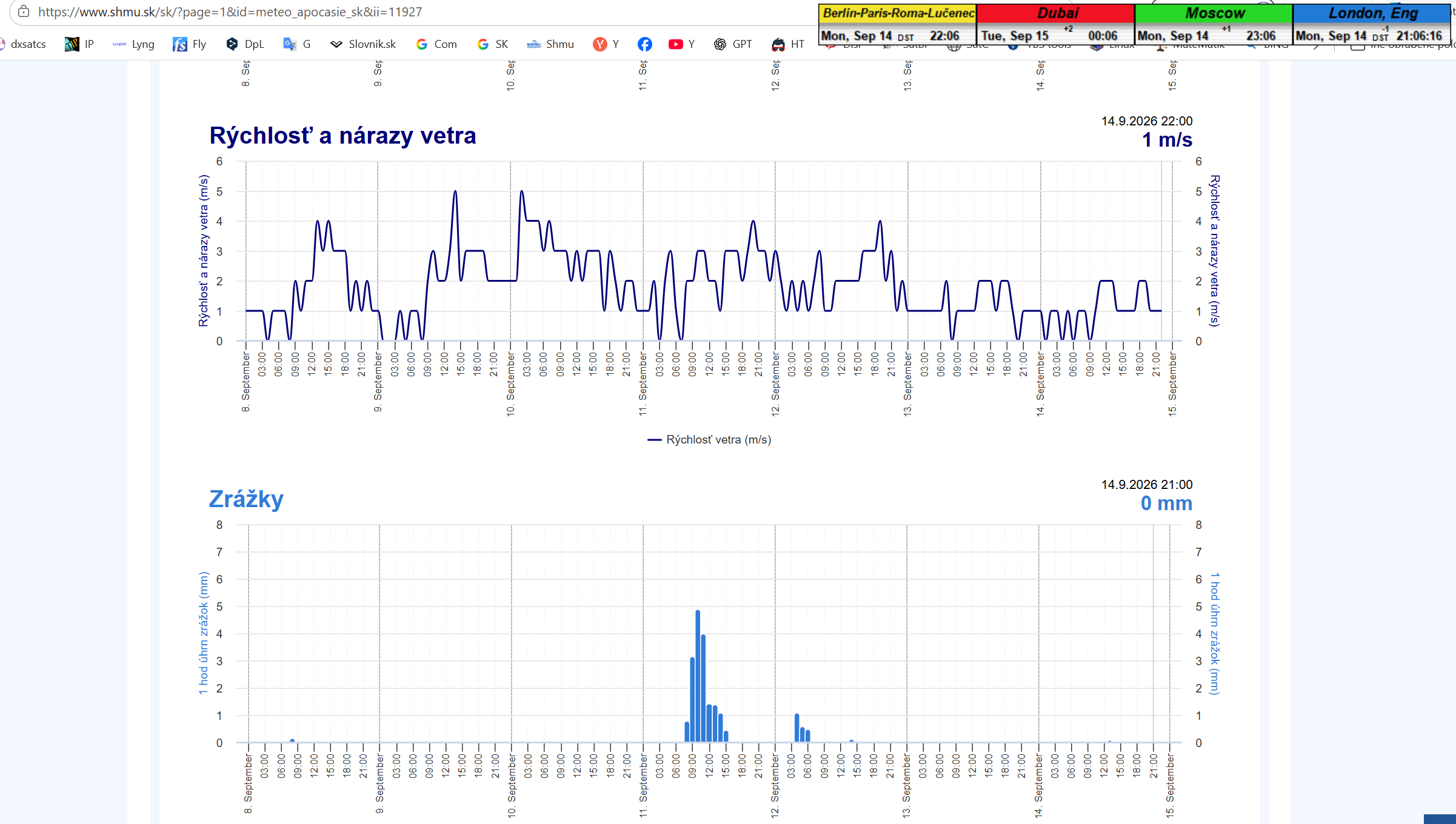

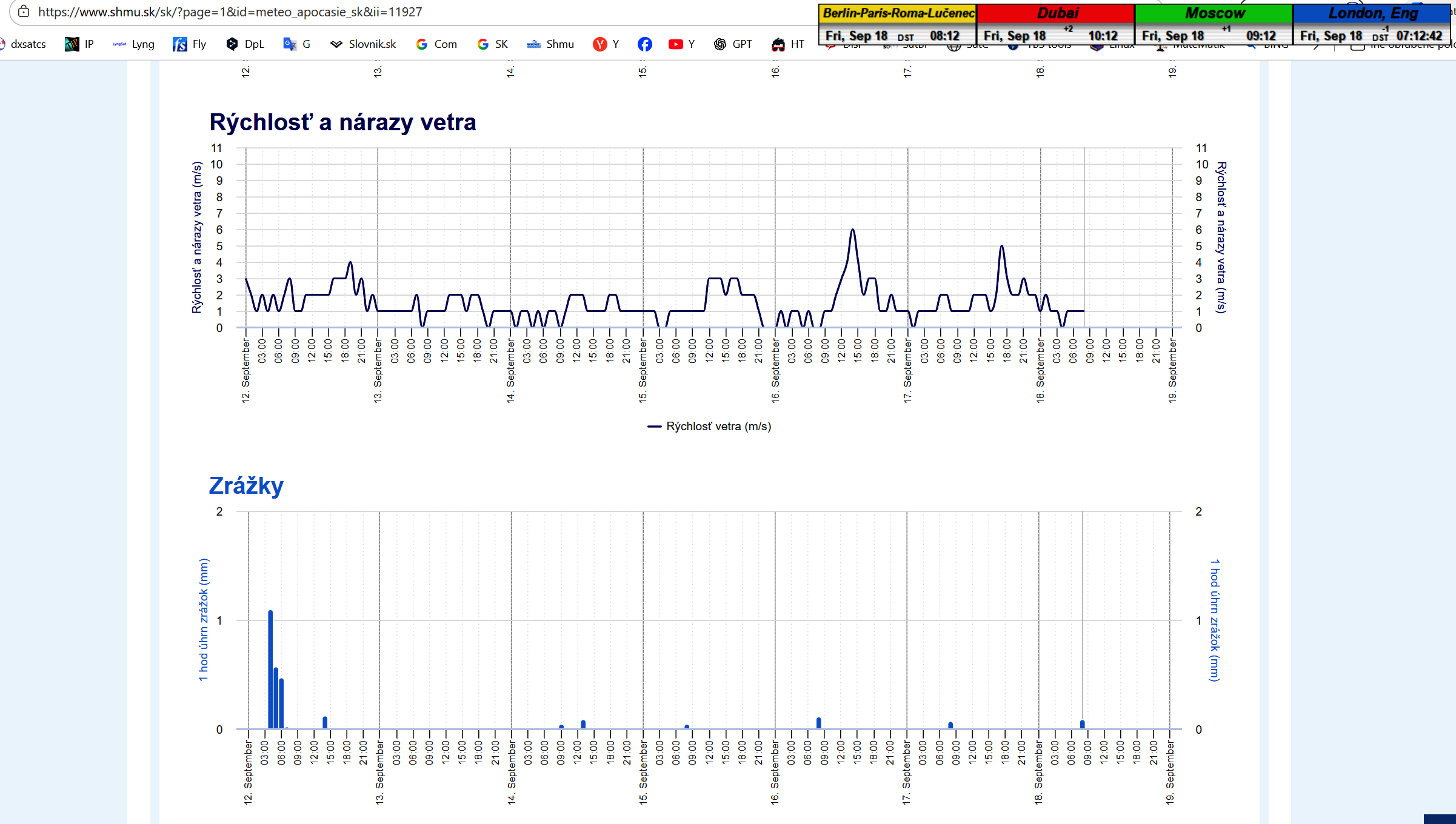

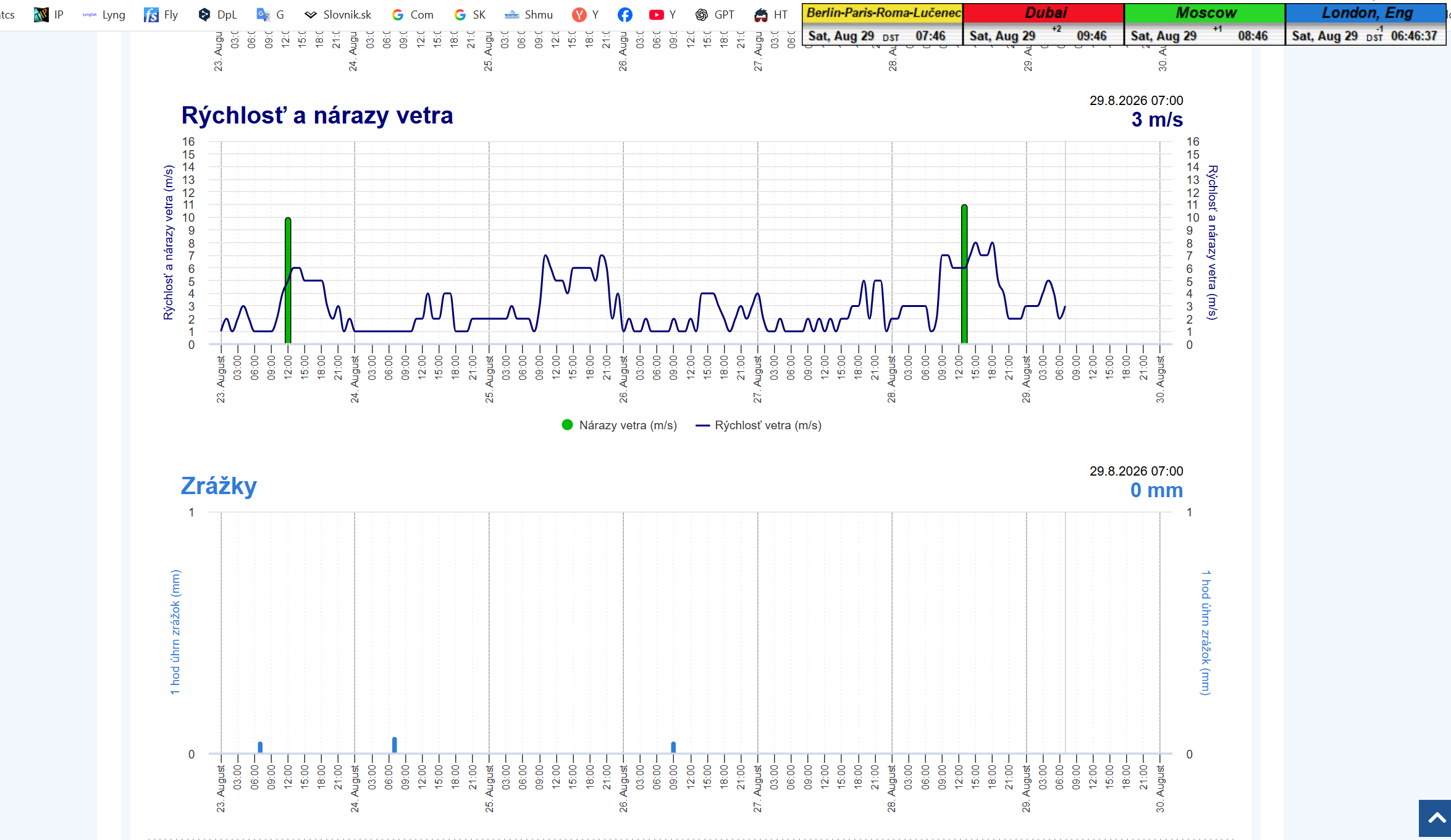

aperturou reflektora D = 450 cm. Súčasťou merania boli podľa autora aj epizódy zvýšenej zrážkovej intenzity v dňoch 11. a 12. septembra 2026 v oblasti mesta Lučenec, doložené výstupmi zo Slovenského hydrometeorologického ústavu (shmu.sk). Skutočnosť, že kontinuita Locku a hodnota Q zostali podľa predloženej dokumentácie počas týchto zrážkových epizód nezmenené, je konzistentná s očakávaným správaním systému s veľkou anténovou aperturou: útlm
spôsobený zrážkami (rain fade) sa v pásme Ku pri priemernej stredoeurópskej intenzite zrážok pohybuje spravidla v ráde 1–3 dB pri elevácii okolo 34° a bežnej intenzite dažďa, zatiaľ čo nameraná rezerva SNR (až 17,7 dB špičkovo) poskytuje dostatočný priestor na absorbovanie takéhoto krátkodobého útlmu bez poklesu pod prah straty Locku.

Poznámka k interpretácii štatistickej váhy dát: Počet 288 000 nepretržitých meracích bodov je významný z hľadiska preukázania kontinuity stavu (absencia výpadku v danom konkrétnom, jedinom pozorovanom časovom okne), avšak treba ho interpretovať korektne – nejde o 288 000 nezávislých, štatisticky oddelených experimentov, ale o jeden spojitý časový záznam s vysokou vzorkovacou frekvenciou.

Vedecká hodnota takéhoto záznamu spočíva v dôkaze, že v danom 80-hodinovom okne, pri danej konfigurácii a daných poveternostných podmienkach, k výpadku nedošlo – nie v tom, že pravdepodobnosť výpadku je nulová za všetkých mysliteľných budúcich podmienok.


9. Diskusia a súhrnná interpretácia

Výsledky predloženého monitoringu možno zhrnúť do troch vzájomne prepojených technických záverov. Po prvé, energetická bilancia v zóne „In-Footprint Reception“ s EIRP 49–50 dBW nie je pri nosných tohto typu limitujúcim faktorom – priemer reflektora D = 450 cm poskytuje výraznú rezervu C/N, ktorá by pri štandardných DVB-S/S2 nosných bola
nadbytočná, ale pri extrémne úzkopásmových nosných s SR pod 200 kSym/s funguje ako poistka voči krátkodobým útlmovým javom (zrážky, atmosférická scintilácia). Po druhé, kľúčovým limitujúcim faktorom sa v tomto rozsahu SR stáva kvalita signálového reťazca za anténou – predovšetkým stabilita LOF LNB oscilátora, ktorá musí byť pri nosných so šírkou pásma rádovo 100–300 kHz na úrovni jednotiek až nízkych desiatok kHz, aby demodulátor dokázal frekvenčný offset spoľahlivo sledovať. Po tretie, presnosť manuálneho zadania frekvencie v meracom/prijímacom softvéri na úrovni kHz nie je len formalitou, ale nevyhnutným praktickým krokom, ktorý znižuje záťaž kladenú na frekvenčnú
synchronizačnú slučku prijímača. Predložené dáta autora tak poskytujú presvedčivý, dobre zdokumentovaný empirický dôkaz, že pri korektne navrhnutej kombinácii veľkej prijímacej apertúry, vysokostabilného PLL LNB oscilátora a presného softvérového ladenia je dlhodobo stabilný, bezvýpadkový príjem nosných s SR už od 100 kSym/s z družice Eutelsat 16D v strednej Európe reálne dosiahnuteľný, a to aj pri prechodných nepriaznivých poveternostných podmienkach. Pre úplné zovšeobecnenie tohto záveru na iné lokality, iné typy LNB alebo extrémnejšie zrážkové udalosti (napr. intenzívne búrky s vysokým obsahom vody v ovzduší) by bolo žiaduce doplniť túto štúdiu o porovnateľné merania z ďalších nezávislých staníc a o dlhodobejšiu klimatickú štatistiku danej lokality.

10. Záver

Táto prípadová štúdia potvrdzuje, že príjem rozhlasových nosných s extrémne nízkou symbolovou rýchlosťou (SR = 100–176 kSym/s) z družice Eutelsat 16D v zóne garantovaného pokrytia „In-Footprint Reception“ je pri korektne navrhnutej prijímacej sústave technicky spoľahlivo dosiahnuteľný. Nameraná dokumentácia autora a vedca  Romana Dávida, konkrétne kontinuálny 80-hodinový záznam s 288 000 meracími bodmi bez jediného výpadku Locku pri nosnej Rádio Wrocław (SR = 100 kSym/s), predstavuje kvalitný a dobre zdokumentovaný príspevok k praktickému poznaniu hraníc súčasnej spotrebiteľskej satelitnej prijímacej techniky pri príjme úzkopásmových nosných v pásme Ku.

11. Použitá literatúra a zdroje_Technické normy a štandardy


• ETSI EN 300 421 V1.1.2: „Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation for 11/12 GHz satellite services“. European Telecommunications Standards Institute.
• ETSI EN 302 307: „Digital Video Broadcasting (DVB); Second generation framing structure, channel coding and modulation systems for Broadcasting, Interactive Services, News Gathering and other broadband satellite applications (DVB-S2)“. European Telecommunications Standards Institute.
• ITU-R Recommendation P.618: „Propagation data and prediction methods required for the design of Earth-space telecommunication systems“. International Telecommunication Union – sekcia venovaná útlmu spôsobenému zrážkami (rain attenuation) v pásmach nad 10 GHz.
• ITU-R Recommendation S.465: „Reference radiation pattern for earth station antennas in the fixed-satellite service for use in coordination and interference assessment“. International Telecommunication Union

Odborná literatúra :

• Pratt, T., Bostian, C. W., Allnutt, J. E.: Satellite Communications, 2. vydanie, John Wiley & Sons, 2003. (Kapitoly venované rozpočtu spoja, útlmu v pásme Ku a vplyvu fázového šumu oscilátora na demoduláciu.)
• Maral, G., Bousquet, M.: Satellite Communications Systems: Systems, Techniques and Technology, 5. vydanie, John Wiley & Sons, 2009.
• Tomasi, W.: Electronic Communications Systems: Fundamentals Through Advanced, 5. vydanie, Pearson Prentice Hall, 2004. (Kapitola o fázovom závese – PLL a frekvenčnej syntéze v LNB.)
• Rice, M.: Digital Communications: A Discrete-Time Approach, Pearson Prentice Hall, 2009. (Teoretický základ vzťahu medzi symbolovou rýchlosťou, roll-off faktorom a okupovanou šírkou pásma.)

Dátové zdroje a online nástroje použité v štúdii :

• www.dxsatcs.com – autorský portál vedca a vynálezcu Romana Dávida s pôvodnými dátami signálneho monitoringu, popisom HW/SW konfigurácie (TBS 5927, EBS Pro) a metodikou jednotiek preukazovania stability príjmu (t = 48 h / t = 72 h).

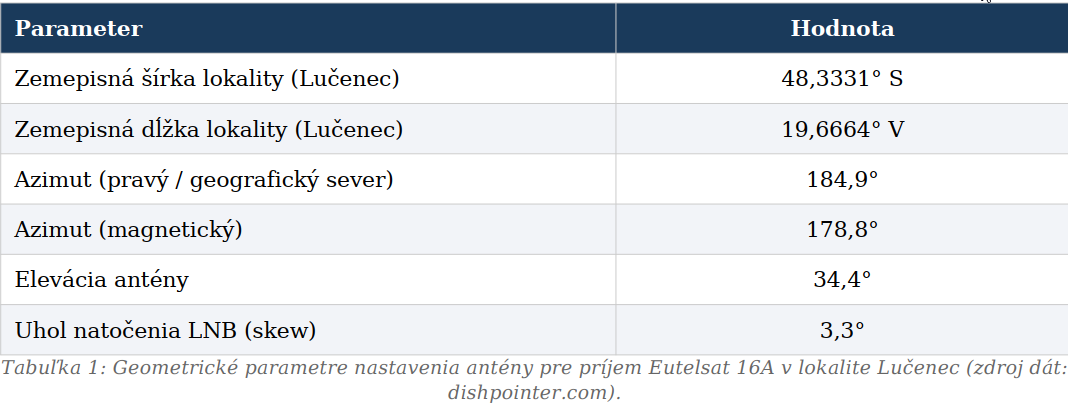

• www.dishpointer.com – online nástroj na výpočet azimutu, elevácie a uhla natočenia LNB (skew) pre danú zemepisnú polohu a vybraný satelit; zdroj geometrických údajov uvedených v tabuľke 1.
