Low Symbol Rates (SR) in the practice of satellite reception
Niedrige Symbolraten (SR) in der Praxis des Satellitenempfangs
Nízke Symbolové rýchlosti (SR) v praxi satelitného príjmu
Low Symbol Rates (SR) in practice of satellite reception
Eutelsat 21B at 21.5°E-Western : PF Prodelin 450 & PF Prodelin 370
11 599,760 MHz_H_SR=171 ksym/s : MED Radio
Note : In this scientific and research center,the functionality of a technological process and invention called Synchronous Nanocorrections, authored by Roman Dávid from Lučenec,is systematically proven, and it is also the only place where you can encounter the benefits of this technology.
In diesem wissenschaftlichen und Forschungszentrum wird systematisch die Funktionalität des technologischen Verfahrens und der Erfindung mit dem Namen "Synchrone Nanokorrekturen" vom Autor Roman Dávid aus Lučenec nachgewiesen. Es ist gleichzeitig der einzige Ort, an dem Sie dieser Technologie persönlich begegnen können.
Upozornenie : V tomto vedecko-výskumnom centre sa systematicky dokazuje funkcia technologického postupu a vynálezu s názvom "Synchrónne nanokorekcie", od jej autora Romana Dávida z Lučenca a je to zároveň jediné miesto kde sa s výhodami tejto technológie môžete stretnúť
( Update date: 14.8.2024 )
>Eutelsat 21B at 21.5°E_Low Symbol Rate>SR=171 ksym/s in satellite reception practice & MED Radio <
EN: The very first satellite signal distribution of MED Radio with a Symbol Rate (SR) of 171 ksym/s at a frequency of 11,599.760 MHz has become a new part of the frequency capacity of transponder DW7 in the western beam of the Eutelsat 21B satellite at 21.5°E
DE: Die allererste Satellitensignalverteilung von MED Radio mit einer Symbolrate (SR) von 171 ksym/s bei einer Frequenz von 11.599,760 MHz ist Teil der Frequenzkapazität des Transponders DW7 im westlichen Strahl des Satelliten Eutelsat 21B bei 21,5°E geworden
SK: Úplne prvá satelitná distribúcia MED Rádia s hodnotou Symbolovej rýchlosti SR=171 ksym/s na f=11 599,760 MHz sa stala novou súčasťou frekvenčnej kapacity TP DW7 v západnej stope družice Eutelsat 21B na 21,5°E
►►Eutelsat 21B at 21.5°E-Western : Low symbol rates (SR) in satellite reception practice
During the continuous signal monitoring of signal distribution, a symmetric reflector Prodelin with diameters of 450 and 370 cm was applied
Beim kontinuierlichen Signalmonitoring der Signalverteilung wurde ein symmetrischer Reflektor von Prodelin mit Durchmessern von 450 und 370 cm verwendet
Pri výkone kontinuálneho signálneho monitoringu signálnej distribúcie bol aplikovaný symetrický reflektor Prodelin s priemerom 450 a 370 cm
Installed symmetric reflectors and the diameter of their effective area : D=370 & 450 cm
Installierte symmetrische Reflektoren und der Durchmesser ihrer effektiven Fläche : D=370 & 450 cm
Inštalované symetrické reflektory a priemer ich efektívnej plochy : D=370 & 450 cm
R1 R2
►Signálny reťazec je tvorený / The signal chain consists of the following components : Prodelin 450/370 cm
Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku (nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL 9.75 F s LOF stabilitou +/- 10 kHz
PF Prodelin 370 cm > Primárny žiarič umiestnený v mechanizme manuálnej SKEW rotácie > polarizačná výhybka OMT typ ESA-1212-X/1> LNB SMW_Q-PLL type R, LOF stabilita +/- 25 kHz
PF Prodelin 450_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications that minimize any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide flange > SMW PLL LNB 9.75 GHz +/- 10 kHz
PF Prodelin 370 cm > Primary feedhorn placed in the manual SKEW rotation mechanism > OMT type ESA-1212-X/1 > LNB SMW Q-PLL type R, LOF stability +/- 25 kHz
PF Prodelin 450_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder Drehbank), mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem speziellen Fokus auf die Implementierung der Wellenleiterflansche > SMW PLL LNB 9.75 GHz _ +/- 10 kHz
PF Prodelin 370 cm > Primärstrahler im manuellen SKEW-Rotationsmechanismus platziert > OMT Typ ESA-1212-X/1 > LNB SMW Q-PLL Typ R, LOF-Stabilität +/- 25 kHz

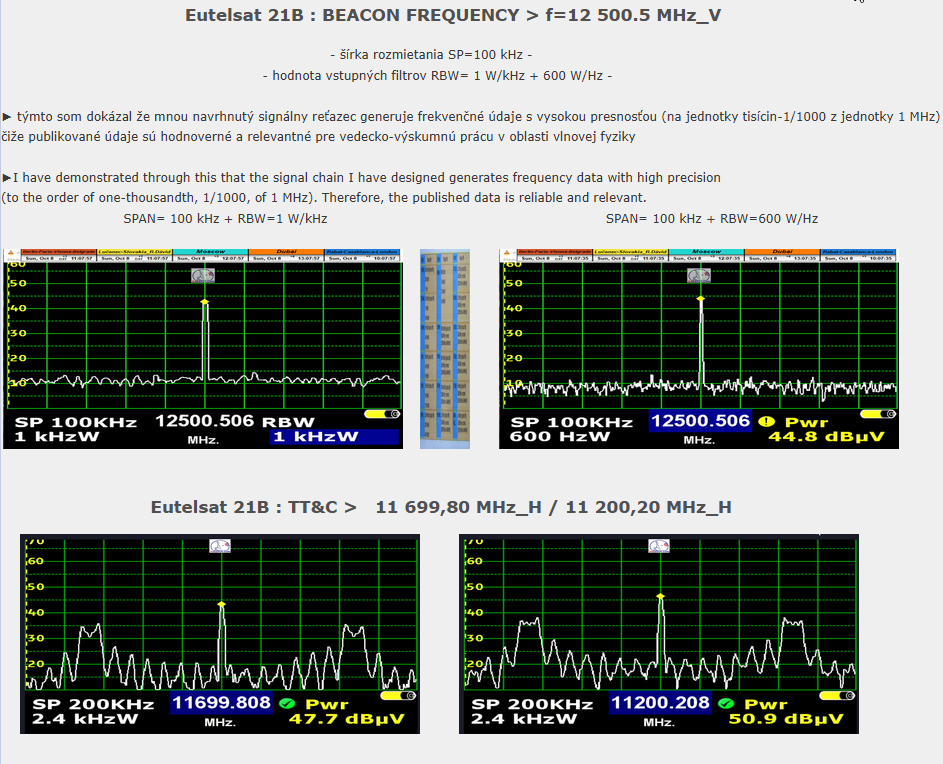

►►Eutelsat 21B at 21.5°E-Western : Beacon frequency / TT&C
Eutelsat 21B : BEACON FREQUENCY > f=12 500.5 MHz_V
- šírka rozmietania SP=100 kHz -
- hodnota vstupných filtrov RBW= 1 W/kHz + 600 W/Hz -
► týmto som dokázal že mnou navrhnutý signálny reťazec generuje frekvenčné údaje s vysokou presnosťou (na jednotky tisícin-1/1000 z jednotky 1 MHz)
čiže publikované údaje sú hodnoverné a relevantné pre vedecko-výskumnú prácu v oblasti vlnovej fyziky
►I have demonstrated through this that the signal chain I have designed generates frequency data with high precision
(to the order of one-thousandth, 1/1000, of 1 MHz). Therefore, the published data is reliable and relevant
►►Eutelsat 21B at 21.5°E-Western-spectrum analysis : 11 599,760 MHz_H - Med Radio
C1_11 599,250 MHz : Chada FM
C2_11 599,530 MHz : Medina FM
C3_11 599,760 MHz : MED Radio
C3_Carrier width/Trägerbreite : 230 kHz
SPAN=1 MHz : 11 599,250>11 599,530>11 599,760 MHz
SPAN=2 MHz : 11 599,250>11 599,530>11 599,760 MHz
►►Eutelsat 21B at 21.5°E-Western-11 599,760 MHz : Frequency OFFSET or evidence of a deviation around 190 kHz between the lock frequency and the actual frequency
►Evidence of frequency deviation or detuning, typically from 187 to 200 kHz, applicable to the HW/SW configuration TBS 5927 & EBSpro, and clearly demonstrated on this radio carrier with an ultra-narrow carrier bandwidth.
►Nachweis einer Frequenzabweichung oder Verstimmung, typischerweise von 187 bis 200 kHz, die für die HW/SW-Konfiguration TBS 5927 & EBSpro gilt und eindeutig auf diesem Funkträger mit einer extrem schmalen Trägerbandbreite demonstriert wird.
►Dôkaz o frekvenčnej odchýlke alebo podladení od 187 do 201 kHz,ktoré platí pre HW/SW konfiguráciu TBS 5927 & EBSpro a je jasne demonštrovaná na každej rádio nosnej s ultra nízkou šírkou pásma nosnej.
TBS 5927/EBSpro : Locking frequency 11 599.571>11 599,573 and Downlink frequency : 11 599.760 MHz
Frequency OFFSET : minus 189-187 kHz
►►Eutelsat 21B-11 599,760 MHz : Comparison of peak quality in terms of increase in effective reflector area
►Successful application of physical theory into the practice of satellite reception: +80 cm @ +2.9-3.0 dB_SNR, or significant increase in quality relative to the increase in effective reflector area by only 80 centimeters.This result in quality improvement demonstrates that despite a tree being in the field of view of the main and side lobes of the symmetrical reflector, the electromagnetic wave path from the satellite to the installed 450 cm diameter reflector is unobstructed or unshielded in terms of the line of sight to the satellite.
►Erfolgreiche Anwendung der physikalischen Theorie in der Praxis des Satellitenempfangs: +80 cm @ +2,9-3,0 dB_SNR oder signifikanter Anstieg der Qualität im Verhältnis zum Anstieg der effektiven Reflektorfläche um nur 80 Zentimeter.Dieses Ergebnis der Qualitätsverbesserung zeigt, dass trotz eines Baums im Sichtfeld der Haupt- und Seitenkeulen des symmetrischen Reflektors der Weg der elektromagnetischen Wellen von dem Satelliten zu dem installierten Reflektor mit einem Durchmesser von 450 cm in Bezug auf die Sichtlinie zum Satelliten nicht behindert oder abgeschirmt wird.
►Úspešné aplikovania fyzikálnej teórie do praxe satelitného príjmu : +80 cm @ +2,9-3,0 dB_SNR,alebo vysoký rast kvality vo vzťahu k nárastu efektívne plochy reflektora len o 80 centimetrov.Tento výsledok v raste kvality dokazuje že aj napriek tomu že v zornom uhle hlavného a postranných lalokov symetrického reflektora sa nachádza strom,dráha elektromagnetického vlnenia z družice na inštalovaný reflektore s priemerom 450 cm nie je ničím rušená alebo tienená z hľadiska výhľadu na družicu.
PF 370 cm
LNB SMW : Q-PLL TYPE R
LOF Stability : +/- 25 kHz
SNR=15,3-15,4 dB
-3-4.8.2024-
+
+
+80 cm @ + 2,9-3,0 dB
+ +
One of the most important tasks of applied wave physics in satellite reception practice is precisely achieving quality growth in terms of increasing the effective area of the reflector,which is not always a straightforward matter in many cases.All my efforts and research are aimed at achieving a sufficient level of quality growth along with achieving full reception stability,as this problem is undoubtedly the biggest one in the field of wave physics
►Eine der wichtigsten Aufgaben der angewandten Wellenphysik in der Praxis des Satellitenempfangs besteht darin,das Qualitätswachstum im Hinblick auf die Erhöhung der effektiven Fläche des Reflektors zu erreichen,was in vielen Fällen nicht einfach ist.All meine Bemühungen und Forschungen zielen darauf ab,ein ausreichendes Maß an Qualitätssteigerung zu erreichen und gleichzeitig eine vollständige Empfangsstabilität zu gewährleisten,da dieses Problem zweifellos das größte in der Wellenphysik ist
►Jednou z najdôležitejších úloh aplikovanej vlnovej fyziky v praxi satelitného príjmu je práve dosiahnutie rastu kvality z hľadiska rastu efektívne plochy reflektora,čo nie je v mnohých prípadoch práve jednoduchou záležitosťou.Všetka moja snaha a výskum smeruje práve k dosiahnutiu dostatočnej úrovne rastu kvality spolu s dosiahnutím plnej stability príjmu,pretože tento problém je tým nepochybne najväčším v oblasti vlnovej fyziky.
►►Eutelsat 21B at 21.5°E-Western-11 599,760 MHz-MED Radio : Statistics of PIDs in the TS and HTTP Stream reader
11 599.760 MHz : MED Radio
Statistics of PIDs in the Transport stream and Stream reader
Statistik der PID im Transportstrom und Stream-Leser
PIDs štatistika v transportom streame a čítačka dátového toku
Audio#1 : MPEG-Audio,48.0 kHz,2 ch,170 kbit/sec (PID:0x0065, PESID:0xc0)
►►Eutelsat 21B at 21.5°E-Western-11 599,760 MHz-MED Radio: Continuous signal monitoring / Nepretržitý signálny monitoring
>1,Monitored frequency f=11 599,760 MHz_H_SR=171 ksym/s_MED Radio<
Total unit of quantity of visualized evidence in signal monitoring : 121 hours
Gesamteinheit der Menge an visualisierten Beweisen beim Signalmonitoring : 121 Std.
Celková jednotka kvantity vizualizovaného dokazovania v signálnom monitoringu : 121 hodín
2-3.8.2024 3-4.8.2024 5-8.8.2024
(450) (370) (450)
—————— ——————— ———————
24h 24h 73h
►Eng_Classification of achieved results at f=11 599,760 MHz: Signal monitoring over a unit length of t=72 hours irrefutably proves that I have achieved 100% reception stability in practice, without a single interruption in Lock continuity throughout the entire monitoring period. The daily peak quality oscillated around an SNR of 18.4 dB, which provides an immediate quality margin of nearly 13 dB with, of course, a zero level of Viterbi Precorrection <1.0E-7. Occasional drops in instantaneous quality never exceeded an SNR of 9.7 dB.
►Auf Deutsch_Klassifikation der erreichten Ergebnisse bei f=11 599,530 MHz: Das Signalmonitoring über eine Einheit von t=72 Stunden beweist zweifelsfrei, dass ich in der Praxis eine Empfangsstabilität von 100 % erreicht habe, ohne auch nur eine einzige Unterbrechung in der Lock-Kontinuität während
der gesamten Überwachungszeit. Die tägliche Spitzenqualität oszillierte um einen SNR von 18,4 dB, was eine sofortige Qualitätsreserve von fast 13 dB bei selbstverständlich einem Viterbi-Vorkorrekturniveau von <1.0E-7 bedeutet. Unregelmäßige Einbrüche in der momentanen Qualität überschritten nie einen SNR von 9,7 dB.
►Klasifikácia dosiahnutých výsledkov na f=11 599,530 MHz: Signálny monitoring v jednotkovej dĺžke dokazovania t=72 hodín týmto nespochybniteľne dokazuje že som v praxi dosiahol stabilitu príjmu na 100%,bez čo i len jedného výpadku v kontinuite Locku v celej jednotke monitorovania.Každodenná špička
kvality oscilovala okolo SNR=18,4 dB čo je okamžitá rezerva kvality takmer 13 dB pri samozrejme nulovej úrovni Predkorekcie Viterbi <1.0E-7.Nepravidelné prepady v úrovni okamžitej kvality nikdy neprekročili hodnotu SNR=9,7 dB.
PROVING > Eutelsat 21B at 21.5°E - Western beam
Nepretržitý monitoring signálnych parametrov v dĺžke 1x72+ hodín
Continuous monitoring of signal parameters for a period of 1x72+ hours
►Deň záznamu monitoringu : od 5.8.2024 do 8.8.2024
►Intelsat 901 na 27,5°W : Vyžarovací diagram "Western"
zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
vyžarovací diagram pochádza zo zdroja : eutelsat.com
►Wetterverhältnisse / Weather conditions / Poveternostné podmienky : Priebehy meteogramov zo zdroja shmu.sk potvrdzujú
že počas celého priebehu monitoringu sa nevyskytli žiadne prehánky a prevládala jasná a bezoblačná obloha,čiže príjem nebol nijakým
spôsobom negatívne ovplyvnený počasím.
►Methodological procedure of measurements / Methodisches Verfahren für Messungen / Metodický postup meraní
Vedecko-výskumné centrum autora Romana Dávida z Lučenca zamerané na zóny satelitného príjmu "Mimo stopy" na adrese www.dxsatcs.com je tým dokázateľne prvým na svete,ktoré od roku 2020 začalo uplatňovať autorom zadefinovaný metodický postup meraní a zberu údajov z kontinuálneho signálneho monitoringu s dostatočnou dĺžkou,ktorého výsledky sa nedajú akýmkoľvek spôsobom spochybniť. Metodický postup stanovený autorom Romanom Dávidom týmto jednoznačne vylučuje akúkoľvek spojitosť dosiahnutých výsledkov s očakávaním na sporadicky prítomné špičky výkonu,alebo na dočasné deje v rôznych častiach atmosféry,ktoré krátkodobo umožnia uskutočniť nestabilnú formu družicového príjmu spadajúceho do kategorizácie náhody alebo "SAT DX". Zatiaľ čo všetky diskusné centrá po celom svete už viac ako 30 rokov postupujú podľa pseudovedeckej antimetodiky meraní,ktorej všetky výsledky sa dajú ako celok okamžite spochybniť a označiť ich ako irelevantné až zbytočné,vedecko-výskumné centrum Romana Dávida ako prvé a jediné na svete postupuje podľa metodického postupu meraní,ktorý generuje nespochybnitelné výsledky,ktoré môžu byť použité pre ďalšiu vedeckú a výskumnú činnosť v oblasti satelitného príjmu.Prezentácia sekundových lock-ov z frekvenčného spektra pri vysoko dynamických až permanentných zmenách v intenzitách výkonu v týchto zónach príjmu má samozrejme nulovú vedeckú hodnotu lebo už nasledujúcu sekundu,minútu,hodinu... po lock-u môže kvalita poklesnúť na nulu a publikovanie týchto pseudo-analýz je vo svojej podstate zbytočné a klamlivé.
EN_
The scientific and research center of author Roman Dávid from Lučenec, focused on 'Out of footprint' satellite reception zones at www.dxsatcs.com is demonstrably the first of its kind in the world, whose results cannot be questioned in any way. This is because since the year 2020, it has been implementing a methodically defined procedure of measurements and data collection from continuous signal monitoring with sufficient duration,as defined by the author.The methodical procedure defined by author Roman Dávid clearly excludes any connection of achieved results with expectations of sporadically present performance peaks or temporary atmospheric phenomena,which momentarily enable an unstable form of satellite reception falling into the categorization of coincidence or 'SAT DX'.While all discussion centers worldwide have been following a pseudoscientific antimethodology of measurements for over 30 years,whose results can be immediately questioned and labeled as irrelevant or even pointless, Roman Dávid's scientific research center stands as the first and only in the world to proceed according to a methodical measurement procedure, which generates unquestionable results applicable to further scientific research in satellite reception.The presentation of second-locks from the frequency spectrum during highly dynamic and persistent changes in power intensity in these reception zones inherently possesses zero scientific value because the quality may drop to zero the following second,minute,hour... after the lock,rendering the entire presentation of this pseudo-analysis essentially pointless and deceptive.
DE :
Das wissenschaftliche und Forschungszentrum des Autors Roman Dávid aus Lučenec, das sich auf 'Out of footprint' Satellitenempfangszonen auf www.dxsatcs.com konzentriert,ist nachweislich das erste seiner Art weltweit,dessen Ergebnisse in keiner Weise angezweifelt werden können. Dies liegt daran, dass es seit dem Jahr 2020 ein methodisch definiertes Verfahren zur Messung und Datensammlung aus kontinuierlicher Signalüberwachung mit ausreichender Dauer implementiert hat,wie vom Autor definiert.Das methodische Verfahren,das vom Autor Roman Dávid definiert wurde,schließt klar jede Verbindung der erzielten Ergebnisse mit Erwartungen an sporadisch auftretende Leistungsspitzen oder temporäre atmosphärische Phänomene aus,die vorübergehend eine instabile Form des Satellitenempfangs ermöglichen,die in die Kategorisierung von Zufall oder 'SAT DX' fällt.Während alle Diskussionszentren weltweit bereits seit über 30 Jahren einer pseudowissenschaftlichen Antimethodik der Messungen folgen,deren Ergebnisse sofort als Ganzes in Frage gestellt und als irrelevant oder sogar überflüssig bezeichnet werden können, handelt das wissenschaftliche Forschungszentrum von Roman Dávid als erstes und einziges auf der Welt nach einem methodischen Messverfahren, das unbestreitbare Ergebnisse liefert,die für weitere wissenschaftliche und Forschungstätigkeiten im Bereich des Satellitenempfangs verwendet werden können.Die Darstellung der Trägerverriegelung im Frequenzspektrum während dynamischer und dauerhafter Änderungen in der Leistungsintensität in diesen Empfangszonen hat selbstverständlich keinerlei wissenschaftlichen Wert,da die Qualität bereits die nächsten Sekunde,Minute,Stunde ... nach der Trägerverriegelung auf null sinken kann,was die gesamte Präsentation dieser Pseudoanalyse im Wesentlichen nutzlos und betrügerisch macht.
TBS 5927+EBSpro >>> SNR peak=18,4 dB
celkový čas signálneho monitoringu : 73 hodín
od 5.8.2024 do 8.8.2024
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 72 hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 72 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►+24 hodín _ Priebežný stav v signálnom monitoringu dňa 6.8.2024 a online video ukážky z vysielania MED Rádia _ TSA OK
-okamžitá kvalita osciluje okolo SNR=16,0 dB -
►48+ hodín_ Priebežný stav v signálnom monitoringu dňa 7.8.2024 a online video ukážka z vysielania MED Rádia _ TSA OK
-okamžitá kvalita osciluje okolo SNR=16,0 dB -
►72 hodín_ Priebežný stav v signálnom monitoringu dňa 8.8.2024 a online video ukážka z vysielania MED Rádia_TSA OK
-okamžitá kvalita osciluje okolo SNR=16,0 dB -
►►Eutelsat 21B at 21.5°E-LOW SR-satellite reception-copyright : Research project
All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are results
that come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnej
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2024 / Slovak republic
