Eutelsat 21B at 21.5°E-Radio Oujda-SR=180 ksym/s : Low Symbol Rate SR (Niedrige Symbolraten SR) in satellite reception practice by author Roman Dávid from Lučenec.

►►Eutelsat 21B at 21.5°E-Western : Low symbol rates (SR) in satellite reception practice


Installed symmetric reflectors and the diameter of their effective area : D=370 & 450 cm

Installierte symmetrische Reflektoren und der Durchmesser ihrer effektiven Fläche : D=370 & 450 cm

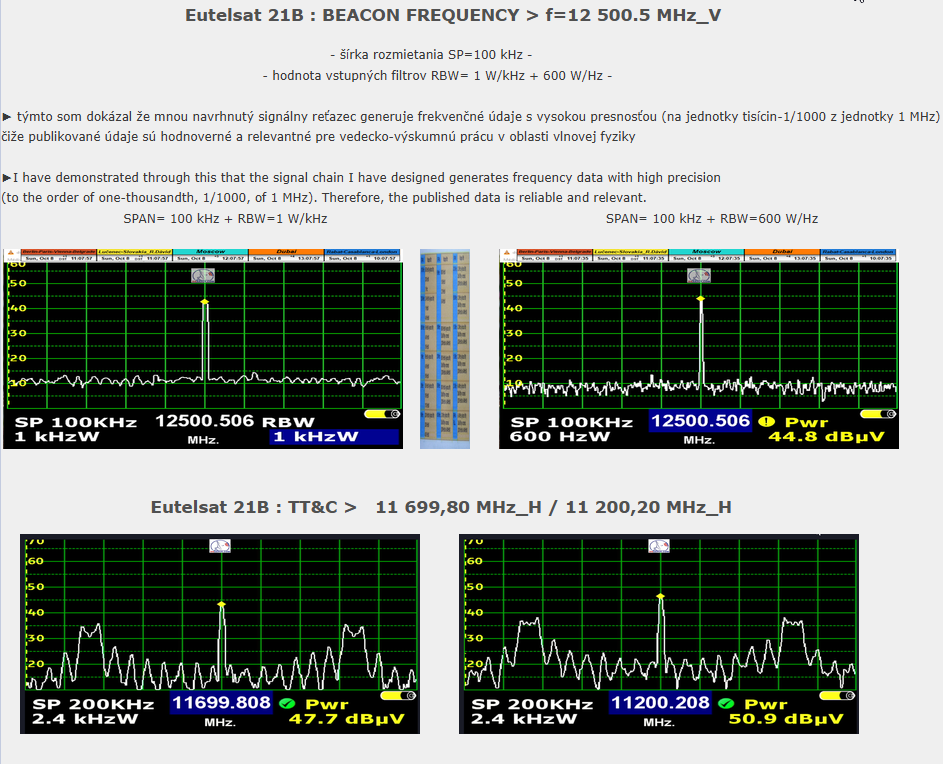

                                Eutelsat 21B : BEACON FREQUENCY > f=12 500.5 MHz_V

►►Eutelsat 21B at 21.5°E-Western-spectrum analysis : 11 604,300 MHz_H - Radio Laayoune

                                                          C1_11 599,250 MHz : Chada FM
                                                                       C2_11 599,530 MHz : Medina FM
                                                                        C3_11 599,760 MHz : MED Radio

C8_11 604,500 MHz : Radio Oujda
                                                                                     C9_11 604,720 MHz  : ???




                                                 C8_Carrier width/Trägerbreite : 215 kHz

       SPAN=1 MHz : 11 599,250>11 599,530>11 599,760 MHz >11 602,760 > 11603,790 > 11 604,050 > 11 604,300 > 11 604,500 > 11 604,720 MHz









►►Eutelsat 21B-Dakhla Radio : Selection of the oscillator in relation to the resulting quality and continuity of the Lock process

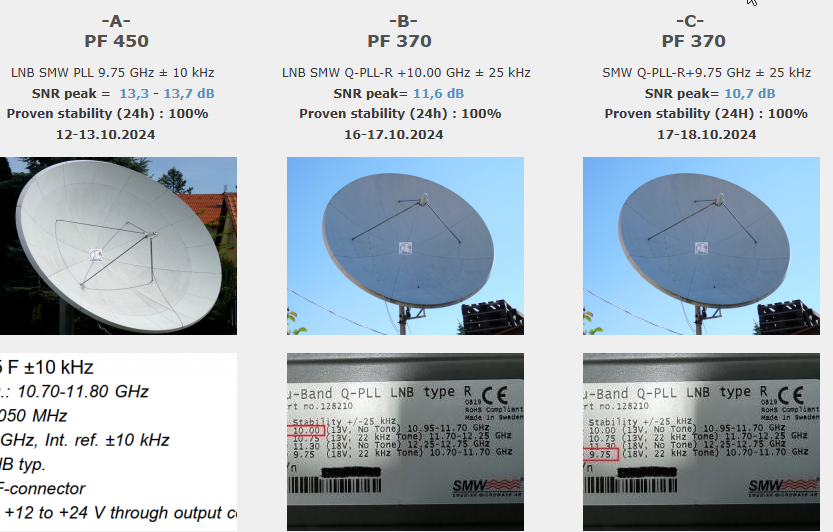

  ►Vzťah medzi výberom oscilátora v štvoroscilátorovom konvertore SMW Q-PLL Type R a výsledným priebehom kontinuity zámku a kvality na nosnej s  aplikovaným parametrom symbolovej rýchlosti SR=180 ksym/s na výstupe zo symetrického reflektora Prodelin s  priemerom d=370 cm

►The relationship between the selection of the oscillator in a four-oscillator converter SMW Q-PLL Type R and the resulting continuity of lock and quality on the carrier with an applied symbol rate parameter of SR=180 ksym/s at the output of a symmetric Prodelin reflector with a diameter of d=370 cm.

►Der Zusammenhang zwischen der Auswahl des Oszillators in einem Vier-Oszillator-Konverter SMW Q-PLL Typ R und dem resultierenden Verlauf der Kontinuität des Lock- und Qualitätsmerkmals auf dem Träger mit einem angewendeten Symbolratenparameter von SR=180 ksym/s am Ausgang eines symmetrischen Prodelin-Reflektors mit einem Durchmesser von d=370 cm.

 ►A_Signálny monitoring v jednotkovej dĺžke t=24 hodín,vizualizuje vo forme grafu základné parametre satelitného príjmu a zároveň dokazuje dosiahnutie exemplárneho,alebo vzorového priebehu jedného kontinuálneho priebehu Locku nosnej s parametrom SR=180 ksym/s,bez čo i len jediného poklesu v modrom priebehu kvality "Q=100%".Špička kvality dosiahla 1x úroveň SNR=13,7 dB a typická hladina signálnej rezervy oscilovala počas dňa v pásme 2-3,5 dB.Replikácia, včlenenie alebo duplikácia pripraveného signálneho modelu do anténneho systému v podobe mojej technológie s názvom Synchrónne Nanokorekcie prebehla úspešne a v danom okamihu vždy maximalizovala a zároveň sekundovo navyšovala výšku signálnej kvality o typicky 0,2-0,5 dB+_SNR v závislosti od okamžitých poveternostných podmienok v mieste príjmu.

EN:Signal monitoring over a unit time period of t=24 hours visualizes the fundamental parameters of satellite reception in the form of a graph. It simultaneously demonstrates the achievement of an exemplary or model behavior of a single continuous carrier lock with a parameter SR=180 ksym/s, without even a single drop in the blue quality curve, "Q=100%". The quality peak reached an SNR level of 13.7 dB once, and the typical signal margin oscillated throughout the day within the 2-3.5 dB range. The replication, incorporation, or duplication of the prepared signal model into the antenna system through my technology, named Synchronous Nanocorrections, was successful. At any given moment, it maximized and simultaneously increased the signal quality by typically 0.2-0.5 dB+_SNR, depending on the immediate weather conditions at the reception site.

DE:Das Signalmonitoring über eine Zeiteinheit von t=24 Stunden visualisiert die grundlegenden Parameter des Satellitenempfangs in Form eines Diagramms und beweist gleichzeitig das Erreichen eines exemplarischen oder modellhaften Verlaufs eines kontinuierlichen Trägersignalschlusses mit dem Parameter SR=180 ksym/s, ohne auch nur einen einzigen Abfall in der blauen Qualitätskurve "Q=100%". Der Qualitätswert erreichte einmal einen SNR-Wert von 13,7 dB, und die typische Signalmarge oszillierte im Laufe des Tages im Bereich von 2-3,5 dB. Die Replikation, Einfügung oder Duplikation des vorbereiteten Signalmodells in das Antennensystem in Form meiner Technologie namens Synchrone Nanokorrekturen verlief erfolgreich und maximierte gleichzeitig zu jedem Zeitpunkt die Signalqualität und erhöhte sie sekundengenau typischerweise um 0,2-0,5 dB+_SNR, abhängig von den aktuellen Wetterbedingungen am Empfangsort.

►B_Toto je úplne prvý priebeh dokazovania v minimálnej jednotke t=24 hodín s LOF=10 GHz na výstupe z PF 370 cm,kedy som dosiahol exemplárny priebeh bez čo i len jedného poklesu modrého priebehu kvality Q z úrovne Q=100% pri minimálnom odstupe CN=9,4 dB pre Lock nosnej s aplikovaným parametrom SR=180 ksym/s. Výška signálnej rezervy počas dňa oscilovala v typickom rozsahu od 0,5 do 2,0+ dB,preto toto dokazovanie môžem klasifikovať ako nereplikovatelné pri dlhšej jednotke monitoringu napr t=48-72 hodín a pri mierne zhoršených poveternostných podmienkacha.S pravdepodobnosťou,ktorá hraničí s istotou by som na výstupe z PF 370 cm  pri jednotke monitoringu t=48-72 hodín tento exemplárny výsledok opakovane už nedosiahol,pretože výška signálnej rezervy by následne oscilovala a dosiahla úrovne šumového prahu pri minimálnom odstupe C/N=9,4 dB pre zámok nosnej.Skrátka na objektívny výsledok je nevyhnutný dlhší časový úsek jednotky monitoringu a mierne zhoršené poveternostné podmienky,nie priam ideálne aké sa len výnimočne vyskytovali práve v danom čase v meste Lučenec pri výkone monitoringu.

EN:This is the very first course of proof over a minimal unit of t=24 hours with LOF=10 GHz at the output of PF 370 cm, where I achieved an exemplary performance without even a single drop in the blue quality curve (Q) from the level Q=100%, with a minimal C/N margin of 9.4 dB for carrier lock with the applied parameter SR=180 ksym/s. The signal margin throughout the day oscillated in a typical range from 0.5 to 2.0+ dB, which is why I classify this proof as non-replicable over a longer  monitoring unit, for example, t=48-72 hours, and under slightly worsened weather conditions. With a probability bordering on certainty, I would not achieve this exemplary result again at the output of PF 370 cm during a monitoring unit of t=48-72 hours, because the signal margin would subsequently oscillate and reach the noise threshold at a minimal C/N margin of 9.4 dB for carrier lock. In short, an objective result requires a longer time period for the monitoring unit and slightly worse weather conditions, not the almost ideal ones that occurred exceptionally during this monitoring in the city of Lučenec.

DE:Dies ist der allererste Verlauf des Nachweises über eine minimale Zeiteinheit von t=24 Stunden mit LOF=10 GHz am Ausgang von PF 370 cm, bei dem ich einen exemplarischen Verlauf ohne auch nur einen einzigen Abfall der blauen Qualitätskurve (Q) von der Stufe Q=100% bei einem minimalen C/N-Abstand von 9,4 dB für den Trägerschluss mit dem angewendeten Parameter SR=180 ksym/s erreichte. Die Signalmarge schwankte tagsüber im typischen Bereich von 0,5 bis 2,0+ dB, weshalb ich diesen Nachweis als nicht replizierbar über eine längere Überwachungseinheit, beispielsweise t=48-72 Stunden, und unter leicht verschlechterten Wetterbedingungen einstufe. Mit einer Wahrscheinlichkeit, die an Gewissheit grenzt, würde ich dieses exemplarische Ergebnis bei einer Überwachungseinheit von t=48-72 Stunden am Ausgang von PF 370 cm nicht erneut erreichen, da die Signalmarge dann oszillieren und das Rauschschwellenniveau bei einem minimalen C/N-Abstand von 9,4 dB für den Trägerschluss erreichen würde. Kurz gesagt, für ein objektives Ergebnis ist ein längerer Zeitraum der Überwachungseinheit und leicht verschlechterte Wetterbedingungen erforderlich, nicht die nahezu idealen, die zum Zeitpunkt der Überwachung in der Stadt Lučenec nur ausnahmsweise auftraten.

►C_Neočakávaný a opätovne nereplikovatelný priebeh a výsledok pri aplikovanom LOF=9.75 GHz na výstupe z PF 370 cm,keď som pri ideálnych poveternostných podmienkach a pri minimálnej jednotke dokazovania t=24 hodín dosiahol jeden spojitý priebeh Locku bez jediného výpadku v kontinuite funkcie.Počas priebehu monitoringu modrý priebeh kvality minimálne 10x atakoval hranicu okolo šumového prahu pri úrovni Q=20% ale k samotnému výpadku skrátka nedošlo a stabilita príjmu nebola narušená aj napriek minimálnej veľkosti signálnej rezervy,ktorá permanentne oscilovala počas dňa v rozsahu 0-1,3 dB_SNR.Je to samozrejem nedostatočná výška pre stabilný príjem,ale pri výskyte priam ideálnych poveternostných podmienkach sa to skrátka podarilo a výpadok v Locku som nezaznamenal ani jeden, tak ako to dokazuje priebeh monitoringu .

EN:An unexpected and once again non-replicable course and result with the applied LOF=9.75 GHz at the output of PF 370 cm, when under ideal weather conditions and during the minimal proving unit t=24 hours, I achieved one continuous Lock without a single interruption in the continuity of the function. During the monitoring period, the blue quality curve hit  the noise threshold at least 10 times at a level of Q=20%, but no actual dropout occurred. The reception stability was not compromised, even though the signal margin permanently oscillated throughout the day within the range of 0-1.3 dB_SNR. Of course, this is an insufficient margin for stable reception, but under ideal weather conditions, it simply worked out, and I did not register a single dropout in Lock, as demonstrated by the monitoring process.

DE:Ein unerwarteter und erneut nicht replizierbarer Verlauf und ein überraschendes Ergebnis mit dem angewendeten LOF=9,75 GHz am Ausgang von PF 370 cm, als ich bei idealen Wetterbedingungen und in der minimalen Nachweiseinheit von t=24 Stunden einen durchgehenden Lock-Verlauf ohne Unterbrechung in der Funktionskontinuität erreichte. Während des Überwachungszeitraums stieß die blaue Qualitätskurve mindestens 10 Mal an die Rauschschwelle bei einem Wert von Q=20%, aber es kam schlichtweg zu keinem Ausfall. Die Empfangsstabilität wurde nicht beeinträchtigt, obwohl die Signalmarge tagsüber ständig im Bereich von 0-1,3 dB_SNR  schwankte. Natürlich ist dies eine unzureichende Marge für einen stabilen Empfang, aber unter idealen Wetterbedingungen hat es einfach geklappt, und ich habe keinen  einzigen Ausfall im Lock festgestellt, wie der Überwachungsverlauf zeigt.

                                                                                                                                                                                                       +                                                                  +                                                                      +
