POZEMNÉ RUŠENIE SATELITNÉHO PRÍJMU V C PÁSME
Frekvenčné pásmo 3 400 - 4 800 MHz | FSS / DVB-S2 / T2-MI
Komplexná analýza interferenčnych mechanizmov v podmienkach Slovenska
zdrojovanie publikovaného textu _ Zdroje: ITU-R Reports M.2109, S.2199, S.2368 | 3GPP TS 38.101
| IEEE ICC 2018 | arXiv 2312.16079 | Norsat Technical Docs | Rohde & Schwarz Application Notes
SK>
EN>
DE>
FR>
Terestriálne elektromagnetické rušenie (EMI – Electromagnetic Interference) ovplyvňujúce satelitný príjem v pásme C v rámci frekvenčného rozsahu 3 400–4 800 MHz, konkrétne zo zdrojov, ako sú 5G NR, LTE, Wi-Fi, mikrovlnné spoje, WiMAX a pozemné internetové siete.
Terrestrial electromagnetic interference (EMI – Electromagnetic Interference) affecting C-band satellite reception within the frequency range of 3,400–4,800 MHz, specifically from sources such as 5G NR, LTE, Wi-Fi, microwave links, WiMAX, and terrestrial internet networks.
Terrestrische elektromagnetische Störungen (EMI – Electromagnetic Interference), die den Satellitenempfang im C-Band im Frequenzbereich von 3.400–4.800 MHz beeinträchtigen, insbesondere durch Quellen wie 5G NR, LTE, Wi-Fi, Richtfunkstrecken, WiMAX und terrestrische Internetnetze.
Interférences électromagnétiques terrestres (EMI – Electromagnetic Interference) affectant la réception satellitaire en bande C dans la plage de fréquences de 3 400–4 800 MHz, notamment provenant de sources telles que 5G NR, LTE, Wi-Fi, liaisons micro-ondes, WiMAX et réseaux Internet terrestres.

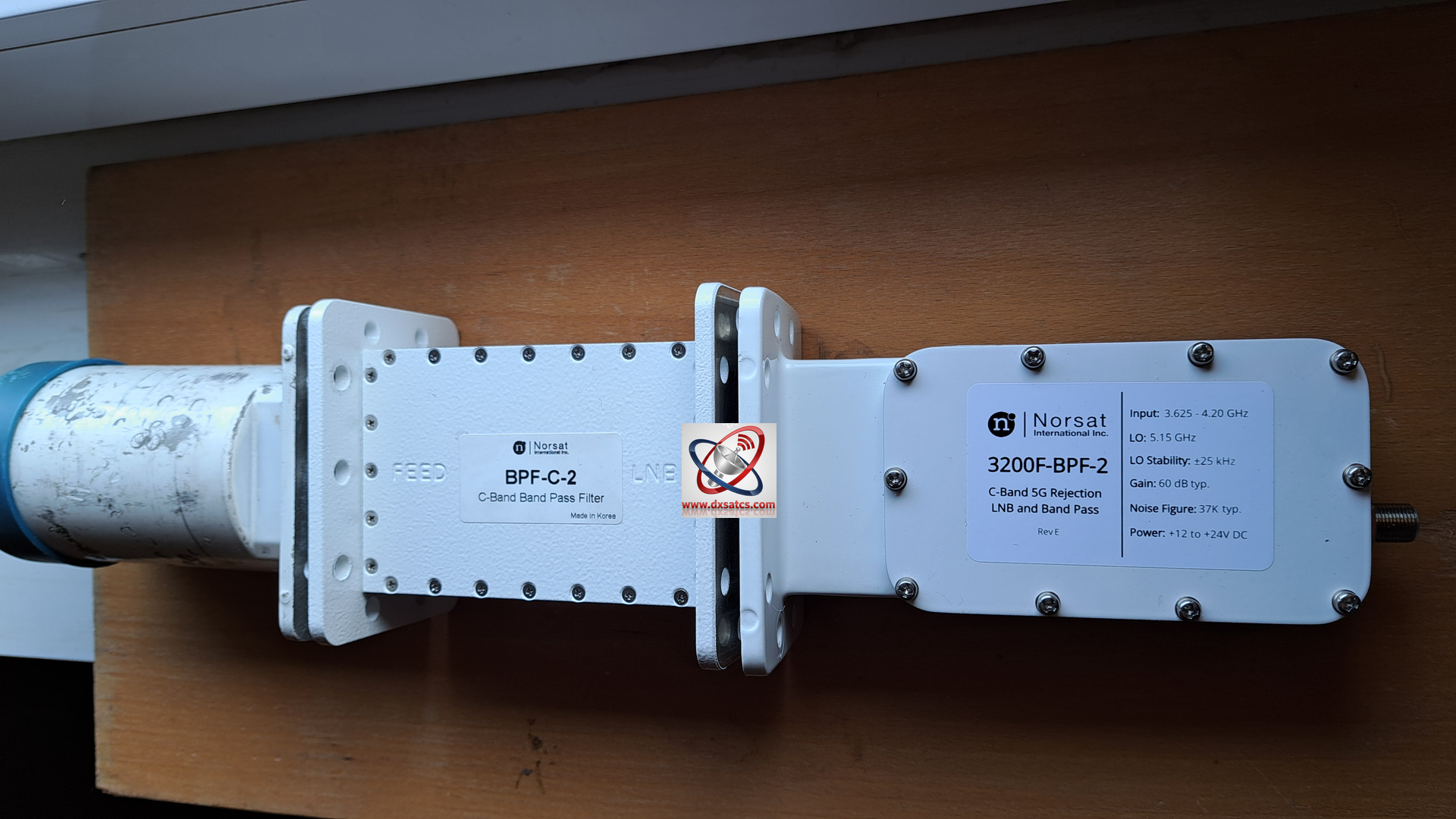

SK_ Moje Experimentálne merania realizované dňa 28. februára 2026 v Lučenci potvrdili existenciu vložného útlmu pásmového filtra Norsat BPF-C-2, ktorý sa prejavuje znížením pomeru signál/šum (SNR) o 0,5 až 1,2 dB v závislosti od zvolenej nosnej frekvencie v rámci analyzovaného frekvenčného spektra.
ENG_Experimental measurements conducted on 28 February 2026 confirmed the existence of insertion loss in the Norsat BPF-C-2 band-pass filter, manifested as a reduction of the signal-to-noise ratio (SNR) by 0.5 to 1.2 dB depending on the selected carrier frequency within the analyzed frequency spectrum.
DE_Experimentelle Messungen vom 28. Februar 2026 bestätigten das Vorhandensein einer Einfügedämpfung des Bandpassfilters Norsat BPF-C-2, die sich in einer Verringerung des Signal-Rausch-Verhältnisses (SNR) um 0,5 bis 1,2 dB in Abhängigkeit von der gewählten Trägerfrequenz innerhalb des analysierten Frequenzspektrums äußert.
FR_Les mesures expérimentales réalisées le 28 février 2026 ont confirmé l’existence d’une perte d’insertion du filtre passe-bande Norsat BPF-C-2, se manifestant par une réduction du rapport signal/bruit (SNR) de 0,5 à 1,2 dB en fonction de la fréquence porteuse sélectionnée dans le spectre de fréquences analysé.
RU_Экспериментальные измерения, проведённые 28 февраля 2026 года, подтвердили наличие вносимых потерь полосового фильтра Norsat BPF-C-2, проявляющихся снижением отношения сигнал/шум (SNR) на 0,5–1,2 дБ в зависимости от выбранной несущей частоты в пределах анализируемого частотного спектра.
ENG_Experimental measurements conducted on 28 February 2026 confirmed the existence of insertion loss in the Norsat BPF-C-2 band-pass filter, manifested as a reduction of the signal-to-noise ratio (SNR) by 0.5 to 1.2 dB depending on the selected carrier frequency within the analyzed frequency spectrum.
DE_Experimentelle Messungen vom 28. Februar 2026 bestätigten das Vorhandensein einer Einfügedämpfung des Bandpassfilters Norsat BPF-C-2, die sich in einer Verringerung des Signal-Rausch-Verhältnisses (SNR) um 0,5 bis 1,2 dB in Abhängigkeit von der gewählten Trägerfrequenz innerhalb des analysierten Frequenzspektrums äußert.
FR_Les mesures expérimentales réalisées le 28 février 2026 ont confirmé l’existence d’une perte d’insertion du filtre passe-bande Norsat BPF-C-2, se manifestant par une réduction du rapport signal/bruit (SNR) de 0,5 à 1,2 dB en fonction de la fréquence porteuse sélectionnée dans le spectre de fréquences analysé.
RU_Экспериментальные измерения, проведённые 28 февраля 2026 года, подтвердили наличие вносимых потерь полосового фильтра Norsat BPF-C-2, проявляющихся снижением отношения сигнал/шум (SNR) на 0,5–1,2 дБ в зависимости от выбранной несущей частоты в пределах анализируемого частотного спектра.
Satelitný príjem a dekódovanie technologického štandardu T2-MI/PLP v reálnych podmienkach príjmu siete TMT Mozambique z družice Eutelsat 3B (2,9°E) v pásme C na frekvenciách 4 063 MHz a 4 099 MHz (L-polarizácia).
1.1>Eutelsat 3B (3.1°E): 450 cm Reflector Configuration and Global C-Band Footprint
>The red marker on the map indicates the geographic reception location and the site of all measurements in Central Europe (Lučenec, Slovak Republic), with a theoretically calculated power intensity of approximately EIRP = 37 dBW-CE region._In practice, this EIRP signal strength value has not been confirmed, for example on the carriers of the provider StarTimes TV in Nigeria, Tanzania, and Uganda...)
note > Please do not take seriously some websites claiming that a reflector with a diameter of only D = 210 cm is sufficient for fully stable reception of all regular carriers from the Eutelsat 3B satellite in Central Europe. This is simply not true, as the real EIRP signal strength is at least 20–30+% lower than indicated by the radiation pattern maps (EIRP = 37 dBW ??? ), because the difference between theory and practice is often significant.
>Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.
eutelsat-3b-t2-mi-center-global-footprint-c-band-reception-point
SK>
ENG>
DE>
FR>
SK_Dlhodobý satelitný monitoring s vysokou mierou validačnej spoľahlivosti (alebo dôkaznej váhy t=206 hodín+) a experimentálna verifikácia parametrov stability a kvality signálu pri príjme a dekódovaní štandardu T2-MI/PLP v rámci distribučnej siete TMT Mozambique prostredníctvom družice Eutelsat 3B (2,9°E) v pásme C na frekvenciách 4 063 MHz a 4 099 MHz (L-pol.).
ENG_Long-term satellite monitoring with a high degree of validation reliability (evidential weight) and experimental verification of signal stability and quality parameters during reception and decoding of the T2-MI/PLP standard within the TMT Mozambique distribution network via the Eutelsat 3B satellite (2.9°E) in the C-band at frequencies 4,063 MHz and 4,099 MHz (L-pol.).
Langfristige Satellitenüberwachung mit hoher Validierungszuverlässigkeit (Beweiswert) und experimentelle Verifikation der Parameter zur Stabilität und Qualität des Signals bei Empfang und Dekodierung des T2-MI/PLP-Standards innerhalb des TMT Mozambique-Vertriebsnetzes über den Satelliten Eutelsat 3B (2,9°E) im C-Band bei den Frequenzen 4.063 MHz und 4.099 MHz (L-Pol.).
FR_Surveillance satellite à long terme avec un haut degré de fiabilité de validation (poids probant) et vérification expérimentale des paramètres de stabilité et de qualité du signal lors de la réception et du décodage du standard T2-MI/PLP dans le cadre du réseau de distribution TMT Mozambique via le satellite Eutelsat 3B (2,9°E) en bande C aux fréquences 4 063 MHz et 4 099 MHz (polarisation L).
1.2>Eutelsat 3B (3.1°E)-Global C_T2-MI/PLP : 4 063 MHz-L-TMT Mozambique
DOKAZOVANIE v celkovej kvantite monitoringu t=206 hodín+
PROVING >Eutelsat 3B (3.1°E) _f1=4 063 MHz_L : TMT Mozambique
Nepretržitý monitoring signálnych parametrov v jednotke t=48+ hodín
Continuous monitoring of signal parameters in unit t=48 hours

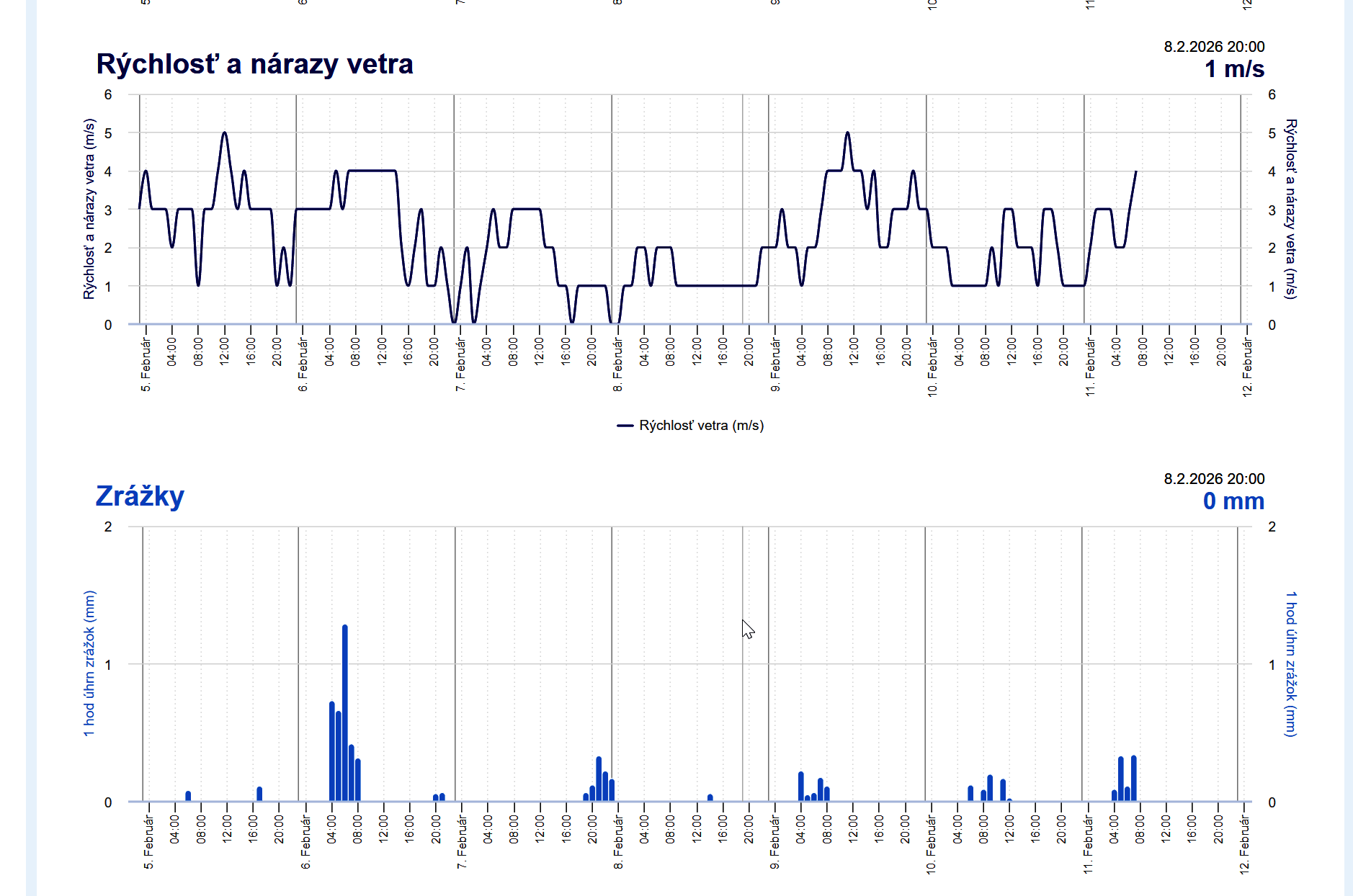

Monitoring č.1-TBS 5927+EBSpro >>> SNR peak=9,3 dB (Margin: 6,2 dB) celkový čas signálneho monitoringu : 48 hodín +
od 9.2.2026 do 11.2.2026
dxsatcs-eutelsat3B-3.1e-4063-L-signal-monitoring-48h-001-w
Výsledok signálneho monitoringu č.1 na nosnej frekvencii f=4 063 MHz-L vysielanej v technologickom štandarde T2-MI/PLP týmto nespochybniteľne dokazuje že v danej jednotke monitorovania t=48 hodín som dosiahol exemplárny,alebo vzorový stav stabilty príjmu na 100% bez výskytu čo i len jedinej pixelácie,alebo zamrznutia stremu,alebo výpadku v Locku,pretože modrý priebeh kvality Q ani jeden krát nepoklesol na úrovne 0-20-40% pri ktorých sa tento stav hraničnej nestability v praxi môže vyskytnúť a vyskytuje.Dokazuje to že som dokázateľne dosiahol stabilitu príjmu na 100% pri výskyte špičky kvality presne SNR=9,3 dB a signálnej rezervy až 6,2 dB.
Signal Monitoring Result No. 1 at the carrier frequency f = 4,063 MHz (L-pol.), transmitted in the T2-MI/PLP technological standard, unequivocally demonstrates that within the defined monitoring interval t = 48 hours, an exemplary (benchmark) state of reception stability at 100% was achieved, without the occurrence of a single instance of pixelation, stream freezing, or lock interruption. This is evidenced by the fact that the blue quality (Q) curve did not drop even once to the 0–20–40% levels, at which this condition of marginal instability may occur and does occur in practice. This conclusively proves that 100% reception stability was demonstrably achieved at a peak quality level of SNR = 9.3 dB and with a signal margin of up to 6.2 dB.
Výsledok signálneho monitoringu č.1 na nosnej frekvencii f=4 063 MHz-L vysielanej v technologickom štandarde T2-MI/PLP týmto nespochybniteľne dokazuje že v danej jednotke monitorovania t=48 hodín som dosiahol exemplárny,alebo vzorový stav stabilty príjmu na 100% bez výskytu čo i len jedinej pixelácie,alebo zamrznutia stremu,alebo výpadku v Locku,pretože modrý priebeh kvality Q ani jeden krát nepoklesol na úrovne 0-20-40% pri ktorých sa tento stav hraničnej nestability v praxi môže vyskytnúť a vyskytuje.Dokazuje to že som dokázateľne dosiahol stabilitu príjmu na 100% pri výskyte špičky kvality presne SNR=9,3 dB a signálnej rezervy až 6,2 dB.
Signal Monitoring Result No. 1 at the carrier frequency f = 4,063 MHz (L-pol.), transmitted in the T2-MI/PLP technological standard, unequivocally demonstrates that within the defined monitoring interval t = 48 hours, an exemplary (benchmark) state of reception stability at 100% was achieved, without the occurrence of a single instance of pixelation, stream freezing, or lock interruption. This is evidenced by the fact that the blue quality (Q) curve did not drop even once to the 0–20–40% levels, at which this condition of marginal instability may occur and does occur in practice. This conclusively proves that 100% reception stability was demonstrably achieved at a peak quality level of SNR = 9.3 dB and with a signal margin of up to 6.2 dB.

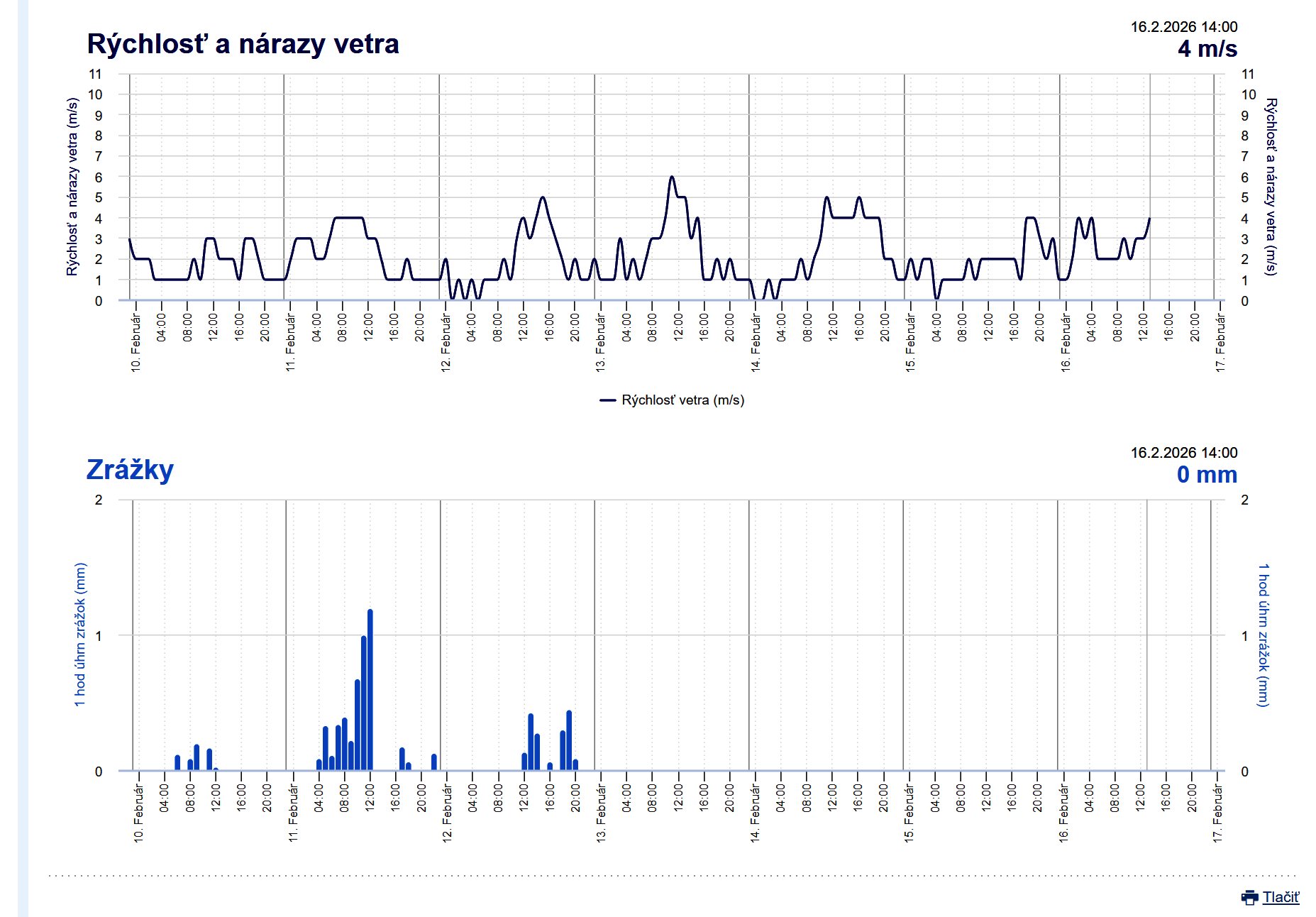

Monitoring č.2-TBS 5927+EBSpro >>> SNR peak=9,0 dB (Margin: 5,9 dB) celkový čas signálneho monitoringu : 48 hodín +
od 14.2.2026 do 16.2.2026
dxsatcs-eutelsat3B-T2-MI-technology-tmt-mozmabique-4063-L-signal-monitoring-48h-002-w
Výsledok signálneho monitoringu č.2 na nosnej frekvencii f=4 063 MHz-L vysielanej v technologickom štandarde T2-MI/PLP opäť dokazuje že som dosiahol stabilitu príjmu na 100%,čiže bez jediného zamrznutia,pixelácie alebo výpadku v Locku za jednotku monitoringu t=48 hodín,a pravdivosť mojich tvrdení verifikuje to že modrý priebeh kvality ani jeden krát nepoklesol pod úroveň Q=60% pri výskyte špičky kvality presne SNR=9,0 dB
Signal Monitoring Result No. 2 for the 4,063 MHz-L carrier (T2-MI/PLP standard) confirms 100% reception stability over a 48-hour monitoring interval, with zero freezing, pixelation, or lock dropouts. Performance data verifies that the blue quality curve remained consistently above Q = 60%, while the signal quality peaked at exactly SNR = 9.0 dB.
Výsledok signálneho monitoringu č.2 na nosnej frekvencii f=4 063 MHz-L vysielanej v technologickom štandarde T2-MI/PLP opäť dokazuje že som dosiahol stabilitu príjmu na 100%,čiže bez jediného zamrznutia,pixelácie alebo výpadku v Locku za jednotku monitoringu t=48 hodín,a pravdivosť mojich tvrdení verifikuje to že modrý priebeh kvality ani jeden krát nepoklesol pod úroveň Q=60% pri výskyte špičky kvality presne SNR=9,0 dB
Signal Monitoring Result No. 2 for the 4,063 MHz-L carrier (T2-MI/PLP standard) confirms 100% reception stability over a 48-hour monitoring interval, with zero freezing, pixelation, or lock dropouts. Performance data verifies that the blue quality curve remained consistently above Q = 60%, while the signal quality peaked at exactly SNR = 9.0 dB.
1.3>Eutelsat 3B (3.1°E)-Global C_T2-MI/PLP : 4 099 MHz-L-TMT Mozambique
PROVING >Eutelsat 3B (3.1°E) _f1=4 099 MHz_L : TMT Mozambique
Nepretržitý monitoring signálnych parametrov v jednotke t=48+ hodín
Continuous monitoring of signal parameters in unit t=48 hours

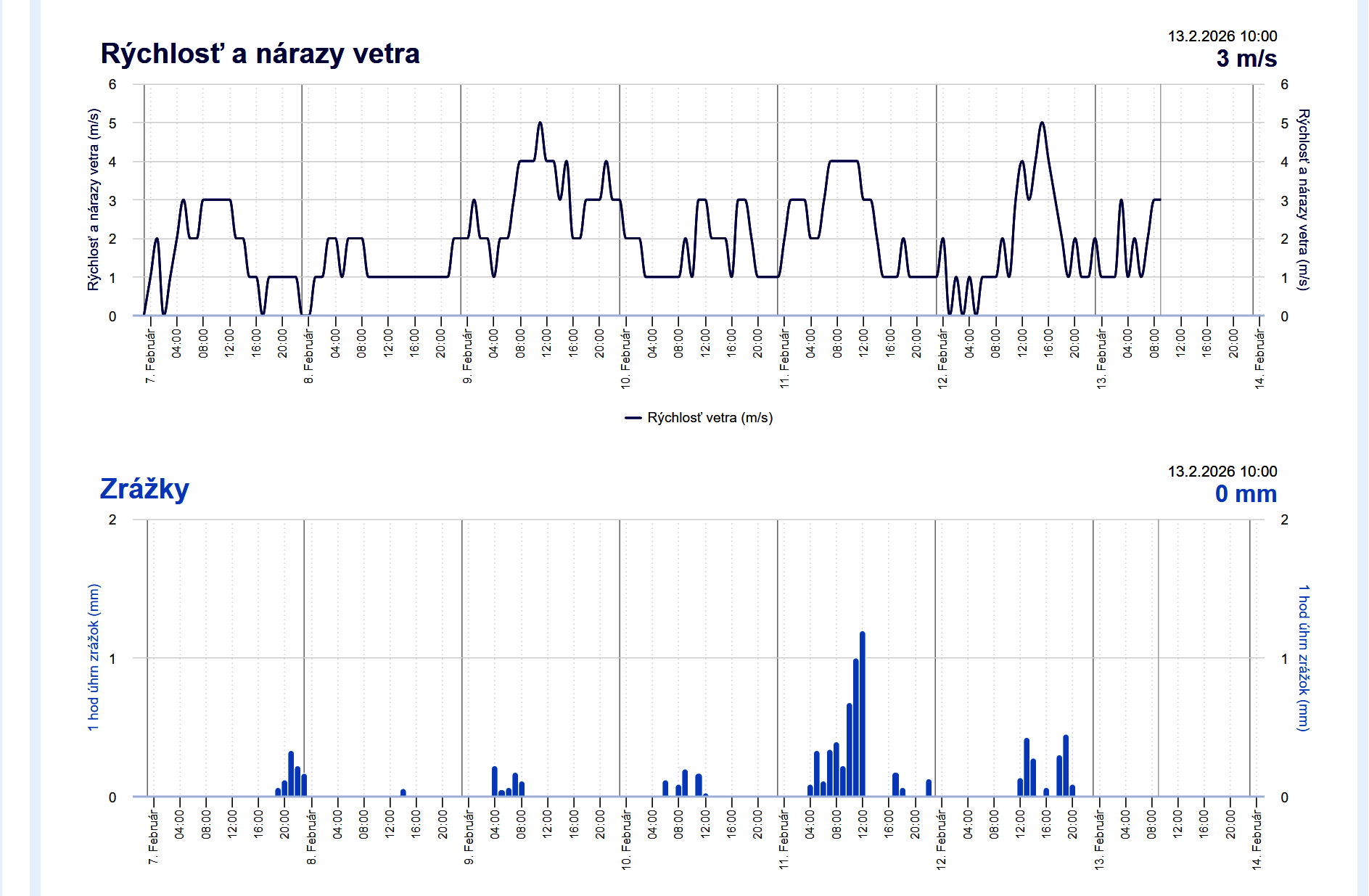

Monitoring č.1-TBS 5927+EBSpro >>> SNR peak=9,4 dB (Margin: 6,3 dB) celkový čas signálneho monitoringu : 48 hodín +
od 11.2.2026 do 13.2.2026
4099 MHZ-L :Porovnatelný výsledok signálneho monitoringu č.1 j na druhej nosnej frekvencii f=4 099 MHz-L vysielanej v technologickom štandarde T2-MI/PLP opätovne dokazuje že som dosiahol stabilitu príjmu na 100%,čiže bez jediného zamrznutia,pixelácie alebo výpadku v Locku za jednotku monitoringu t=48 hodín,lebo to verifikuje modrý priebeh kvality Q ktorý ani jeden krát nepoklesol pod úroveň Q=60% pri výskyte špičky kvality presne SNR=9,4 dB,čo je čistá signálna rezerva až 6,3 dB.
Comparable results from Signal Monitoring No. 1 on the second carrier frequency f = 4,099 MHz-L (T2-MI/PLP standard) repeatedly confirm 100% reception stability, with zero instances of freezing, pixelation, or loss of lock over a 48-hour monitoring period. Performance data verifies that the blue quality curve remained consistently above Q = 60%, while signal quality peaked at SNR = 9.4 dB, providing a substantial net signal margin of 6.3 dB.
Comparable results from Signal Monitoring No. 1 on the second carrier frequency f = 4,099 MHz-L (T2-MI/PLP standard) repeatedly confirm 100% reception stability, with zero instances of freezing, pixelation, or loss of lock over a 48-hour monitoring period. Performance data verifies that the blue quality curve remained consistently above Q = 60%, while signal quality peaked at SNR = 9.4 dB, providing a substantial net signal margin of 6.3 dB.

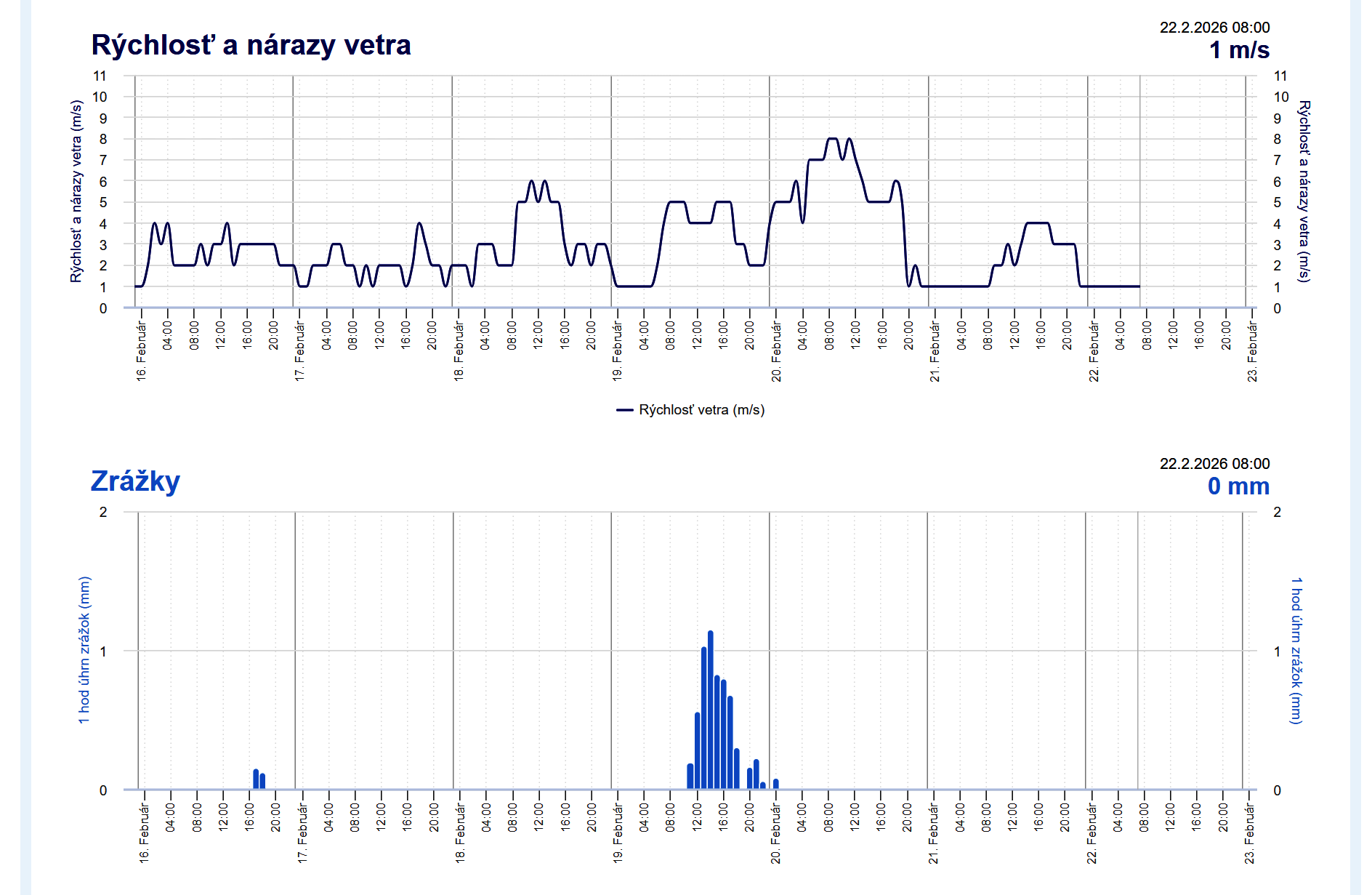

Monitoring č.2-TBS 5927+EBSpro >>> SNR peak=9,2 dB (Margin: 6,1 dB) celkový čas signálneho monitoringu : 61 hodín
od 19.2.2026 do 22.2.2026
4 099 MHz-L : Analýza signálneho monitoringu,stability a kvality
Posledný výsledok signálneho monitoringu č.2 vykonaný v najdlhšej jednotke monitoringu s dostatočnou dôkaznou váhou t=61 hodín aj na nosnej frekvencii f=4 099 MHz-L vysielanej v technologickom štandarde T2-MI/PLP potvrdzuje že som dosiahol stabilitu príjmu na 100%,čiže bez jediného zamrznutia,pixelácie alebo výpadku v Locku za danú jednotku monitoringu,lebo to opätovne verifikuje modrý priebeh kvality Q ktorý ani jeden krát nepoklesol pod úroveň Q=60% pri výskyte špičky kvality presne SNR=9,2 dB,čo je čistá signálna rezerva až 6,1 dB. Na záver zopakujem že v celkovej kvantite signálneho monitoringu t=205 hodín som nezaznamenal ani 1x výpadok v locku,pixeláciu,alebo zamrznutie streamu,čo je pri výkone signálneho monitoringu v C pásme neporovnatelne komplikovanejšie a zložitejšie dosiahnúť ako v KU pásme s ohladom na výskyt intnzívneho terestriálneho rušenie z rôznych zdrojov,tak ako o tom píšem v prvej kapitole.
The latest result of Signal Monitoring No. 2, conducted over the longest monitoring interval with substantial evidentiary weight (t = 61 hours) on the carrier frequency f = 4,099 MHz-L (T2-MI/PLP standard), confirms that 100% reception stability has been achieved. During this period, there was not a single instance of freezing, pixelation, or loss of lock. This performance is once again verified by the blue quality trace (Q), which never dropped below the Q = 60% threshold, while the peak quality reached exactly SNR = 9.2 dB, providing a net signal margin of 6.1 dB.
In conclusion, across the total monitoring duration of t = 205 hours, I have recorded zero instances of loss of lock, pixelation, or stream freezing. Achieving this level of stability in the C-band is incomparably more complex and challenging than in the Ku-band, given the prevalence of terrestrial interference from multiple sources, as discussed in the first chapter.
Posledný výsledok signálneho monitoringu č.2 vykonaný v najdlhšej jednotke monitoringu s dostatočnou dôkaznou váhou t=61 hodín aj na nosnej frekvencii f=4 099 MHz-L vysielanej v technologickom štandarde T2-MI/PLP potvrdzuje že som dosiahol stabilitu príjmu na 100%,čiže bez jediného zamrznutia,pixelácie alebo výpadku v Locku za danú jednotku monitoringu,lebo to opätovne verifikuje modrý priebeh kvality Q ktorý ani jeden krát nepoklesol pod úroveň Q=60% pri výskyte špičky kvality presne SNR=9,2 dB,čo je čistá signálna rezerva až 6,1 dB. Na záver zopakujem že v celkovej kvantite signálneho monitoringu t=205 hodín som nezaznamenal ani 1x výpadok v locku,pixeláciu,alebo zamrznutie streamu,čo je pri výkone signálneho monitoringu v C pásme neporovnatelne komplikovanejšie a zložitejšie dosiahnúť ako v KU pásme s ohladom na výskyt intnzívneho terestriálneho rušenie z rôznych zdrojov,tak ako o tom píšem v prvej kapitole.
The latest result of Signal Monitoring No. 2, conducted over the longest monitoring interval with substantial evidentiary weight (t = 61 hours) on the carrier frequency f = 4,099 MHz-L (T2-MI/PLP standard), confirms that 100% reception stability has been achieved. During this period, there was not a single instance of freezing, pixelation, or loss of lock. This performance is once again verified by the blue quality trace (Q), which never dropped below the Q = 60% threshold, while the peak quality reached exactly SNR = 9.2 dB, providing a net signal margin of 6.1 dB.
In conclusion, across the total monitoring duration of t = 205 hours, I have recorded zero instances of loss of lock, pixelation, or stream freezing. Achieving this level of stability in the C-band is incomparably more complex and challenging than in the Ku-band, given the prevalence of terrestrial interference from multiple sources, as discussed in the first chapter.
Eutelsat 3B (3.1°E) – Global C-band (T2-MI/PLP) | 4063 & 4099 MHz (L-pol) – TMT Mozambique: Signal quality measurement results obtained from various satellite receivers and spectrum analyzers, including Televes, Metek, Uclan, and Enigma2-based devices.
