Q1 > Hello Roman,
thank you for your case study on the low symbol rate carriers on Eutelsat 16D. It is very clear and very useful.
I am trying to receive the same carriers from Italy, in the footprint, in particular Radio Wrocław, SR 100 on 12590.540 V. My setup is a 4.2m prime-focus dish DH SATELLITE, motorised, with an SMW WDL ULP LNB, dual, on an ADL feed and orthomode, and TBS 5927 and 6983 cards. I use EBS Pro, like you.
All the normal carriers on this satellite lock without problem. The SR 100 is the only one I cannot lock, and I would like to explain what I tried.
First I anchored on the control carriers next to it, Radio Gdańsk SR 146 and the strong DM SAT, so I knew the chain and the pointing were good. Then I went to direct tune for Wrocław. On the 6983, high band output, the direct tune sees the carrier and reads SR about 99, carrier width 0.132 MHz and roll-off 0.35, but it never locks, the SNR stays at zero. I also entered the exact frequency the receiver itself showed, with the same result. On the 5927 the direct tune at SR 100 starts a blindscanning that never ends, and I had to close EBS Pro from the task manager. Both cards are on the same ULP LNB, which has two outputs, high band and low band.
So for me the problem is the low symbol rate in direct tune. Could you tell me how you locked the SR 100 in EBS Pro. Direct tune or blind scan, and with which settings, like search range, minimum SR, inversion and pilot. And which version of EBS Pro and StreamReader you used, because I think my version may hang at low symbol rate.
My dish is a little smaller than yours, 4.2m instead of 4.5m, but with the ULP LNB.
Thank you again, kind regards.
Paolo
In English...
A1 > Dear Paolo,
let’s get straight to the point.
Your hardware (HW) configuration with the installed SMW LNB, type Ku LNB 10.70–12.75 GHz WDL ULP Dual Output, with the critically important LO stability parameter of exactly ±1 ppm max. at temperatures from −40 to +80 °C, means that, if you have the standard model E, its specification corresponds to a maximum LO deviation of approximately ±10 kHz over the entire temperature range from −40 to +80 °C. This stability is fully sufficient for achieving carrier Lock with the parameter SR = 100 kSym/s, but it may not be sufficient for achieving a long-term stable Lock at the given value SR = 100 kSym/s.
Since you only aim to achieve Lock and are not trying to achieve a long-term stable Lock, you do not need to concern yourself with it too much. Otherwise, I would have to point out the fact that in my practice I have already encountered that, with some models of SMW brand LNBs, even the LOF stability of ±10 kHz stated by the manufacturer was not sufficient for achieving a long-term stable Lock when tuning carriers with an ultra-low SR value below 100 kSym/s.
Short-term lock was possible, but long-term lock on carriers with an ultra-low “SR” value could not be achieved with some types of LNB SMW, for example SMW Q-PLL LNB-type R (with LOF stability of +/- 25 kHz), or SMW Q-PLL LNB-type O (with LOF stability of +/- 10 kHz). These are my empirical claims, originating from a large number of experiments and hundreds of hours of signal monitoring.
However, you need not be troubled by this, because you are only trying to achieve Lock on a carrier with SR = 100 kSym/s, nothing more. You should manage that even with your type of LNB, although the long-term stability of Lock at the given SR value is not guaranteed.
I have tested it, and I am not theorizing now but speaking from my own experience, since I have devoted hundreds of hours of research to this topic and achieved 100 % long-term reception stability, which I verified at time t = 80 hours, even at the value SR = 83 kSym/s. In doing so, I used an identical HW + SW configuration to the one you use, Paolo.
Of course, in the case of the DH Antennas brand reflector that you have installed, there is no problem. The critical factor from the standpoint of reception stability at low SR values is exclusively the LNB used and its LOF stability, nothing more. I assume, namely, that you are an experienced and long-time satellite DX-er and that you are able to set your antenna for maximum gain and reception quality from the orbital position 16.0° E.
If you therefore understand the basics of wave physics, you should, with your reflector with an active diameter of 420 cm, achieve fully comparable reception quality levels to those I achieved in southern Slovakia with a PF 450 cm reflector, because we are both located in the same EIRP power intensity zone.
That means an SNR value of approximately 17–18 dB on the carrier with the value SR = 100 kSym/s and approximately 19 dB on the carrier with the value SR = 146 kSym/s.
We have thus put the LNB topic behind us, and let us move on to the topic of setting up the EBSPro program.
Of course, I use the basic, software-wise in no way modified original version of the EBSPro program, downloaded from the website
http://ebspro.cjcr-soft.com/ — specifically EBSPro v18.0.0.4 from 2022.
Now I will summarize for you, step by step, how you achieve Lock of the carrier with the value SR = 100 kSym/s in the EBSPro program using the TBS 5927 card that you own, Paolo.
Point the dish to maximum gain from the orbital position 16.0° E in the Ku band and begin tuning according to the following procedure.
Tuning of the carrier with the parameter Low SR = 100 in the EBSPro program must take place exclusively in the first tuning mode, i.e. in BS (Blind Scan) mode, not in DT (Direct Tuning) mode. I hope you understand me, Paolo.
In the lower right corner of the EBSPro program, click the Control icon and check all three items in the lower part named REFRESH. Specifically, these are the items Refresh Signal Level, Refresh SNR+BER and Refresh Transponder Info.
I assume that you have a quality digital frequency spectrum analyzer. In the frequency spectrum, find the carrier with the value SR = 100 kSym/s and its frequency to three decimal places, for example 12 590.540 MHz. Enter exactly this frequency manually into the Frequency (MHz) field in the EBSPro program in BS Mode tuning.
Fill in the other fields as follows: leave the Minimal SR value at 100 and leave the Standard item set to AUTO. Select the Polarity value according to the type of LNB used. Change nothing else and leave the other settings as they are.
Click the Search Carrier icon at the bottom of the program and focus your attention on the field in the upper right corner named Transponder (AU) BS... See the following photograph.
Now wait and, for several minutes, watch the tuning progress until the EBSPro program displays the exact parameters of the carrier: Frequency + SR + Standard + Modulation + FEC, at the value SR = 100 kSym/s, just as it showed me.

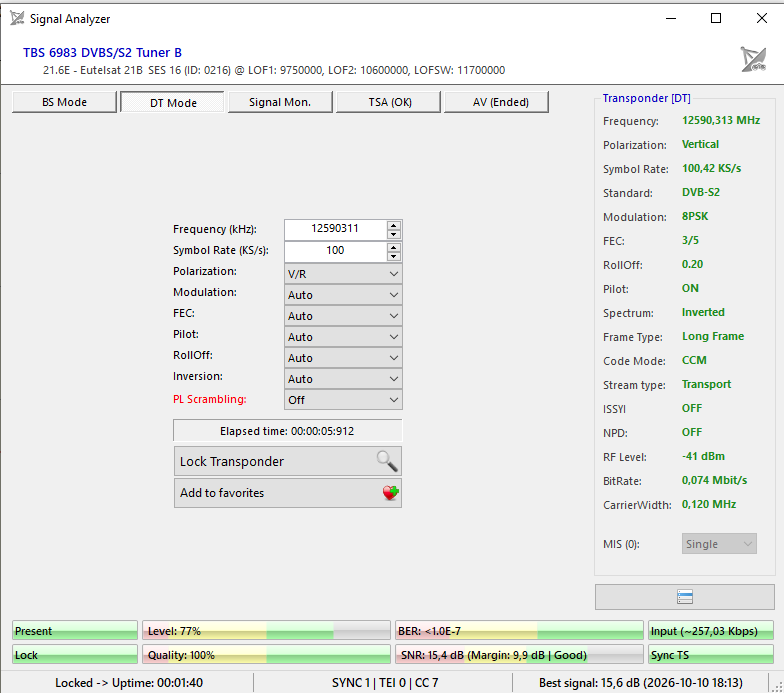

When the EBSPro program displays to you the exact frequency in the Frequency field at SR = 100 kSym/s, remember this frequency and rewrite its whole value, to three decimal places exactly, into the Frequency (MHz) field in the BS Mode tuning mode of the EBSPro program.
After rewriting the exact frequency, which the EBSPro program displayed to you, from the Transponder (AU) BS field into the Frequency (MHz) field in the BS Mode tuning mode, click Search Carrier again in the BS Mode tuning mode.
Then wait, as a rule, 20 to 120 minutes for the Lock of the carrier with the value SR = 100 kSym/s to be achieved. As we all know well, the achievement of Lock on the TBS 5927 card is manifested by the LED changing color from blue to green.
During this time period, i.e. 20 to 120 minutes, do not interfere with anything and change nothing in the EBSPro + TBS 5927 configuration. Simply wait for the Lock of the carrier with the value SR = 100 kSym/s, which in my case is always achieved within 120 minutes, depending on the accuracy of the entered frequency and the choice of LNB.
Nothing more needs to be done. Just wait for Lock to be achieved and for the green Lock LED on the TBS 5927 card to light up.
I deliberately wrote this procedure in simple and comprehensible language, which I believe even a complete beginner in this field will understand. I avoided incomprehensible details. In other words, I expressed myself simply and plainly.
Regards
Roman Dávid
scientist and inventor
domain: www.dxsatcs.com
Auf Deutsch...
Lieber Paolo,
kommen wir direkt zur Sache.
Deine Hardware-Konfiguration (HW) mit dem installierten SMW-LNB, Typ Ku-LNB 10,70–12,75 GHz WDL ULP Dual Output, mit dem entscheidend wichtigen Parameter der LO-Stabilität von genau max. ±1 ppm bei Temperaturen von −40 bis +80 °C bedeutet, dass, wenn Du das Standardmodell E hast, seine Spezifikation einer maximalen LO-Abweichung von etwa ±10 kHz über den gesamten Temperaturbereich von −40 bis +80 °C entspricht. Diese Stabilität reicht vollkommen aus, um den Lock des Trägers mit dem Parameter SR = 100 kSym/s zu erreichen, sie reicht aber möglicherweise nicht aus, um bei dem gegebenen Wert SR = 100 kSym/s einen langfristig stabilen Lock zu erreichen.
Da es Dir nur darum geht, den Lock zu erreichen, und Du nicht versuchst, einen langfristig stabilen Lock zu erreichen, musst Du Dich damit nicht allzu sehr befassen. Andernfalls müsste ich nämlich darauf hinweisen, dass ich in meiner Praxis bereits die Erfahrung gemacht habe, dass bei manchen Modellen der LNBs der Marke SMW selbst die vom Hersteller angegebene LOF-Stabilität von ±10 kHz nicht ausreichte, um beim Abstimmen von Trägern mit ultraniedrigem SR-Wert unter 100 kSym/s einen langfristig stabilen Lock zu erreichen.
Ein kurzfristiger Lock war möglich, aber ein langfristiger Lock konnte bei vielen Typen von SMW-LNBs nicht erreicht werden. Das sind meine eigenen Erfahrungen.
Ein kurzzeitiger Lock war möglich, aber ein langfristiger Lock bei Trägern mit ultraniedrigem „SR”-Wert konnte bei einigen LNB-Typen von SMW nicht erreicht werden, zum Beispiel beim SMW Q-PLL LNB-Typ R (mit LOF-Stabilität von +/- 25 kHz) oder beim SMW Q-PLL LNB-Typ O (mit LOF-Stabilität von +/- 10 kHz). Das sind meine empirischen Behauptungen, die aus einer Vielzahl von Experimenten und Hunderten von Stunden Signalmonitoring stammen.
Das muss Dich jedoch nicht kümmern, denn Du versuchst nur, einen Lock auf einem Träger mit SR = 100 kSym/s zu erreichen, nicht mehr. Das solltest Du auch mit Deinem LNB-Typ schaffen, obwohl die langfristige Stabilität des Locks bei dem gegebenen SR-Wert nicht garantiert ist.
Ich habe es ausprobiert, und ich theoretisiere jetzt nicht, sondern spreche aus eigener Erfahrung, da ich diesem Thema Hunderte von Stunden an Forschung gewidmet und eine 100-prozentige langfristige Empfangsstabilität erreicht habe, die ich zum Zeitpunkt t = 80 Stunden verifiziert habe, und zwar auch beim Wert SR = 83 kSym/s. Dabei habe ich eine identische HW- + SW-Konfiguration verwendet, wie Du sie verwendest, Paolo.
Selbstverständlich ist im Fall des Reflektors der Marke DH Antennas, den Du installiert hast, kein Problem vorhanden. Der kritische Faktor im Hinblick auf die Empfangsstabilität bei niedrigen SR-Werten ist ausschließlich das verwendete LNB und dessen LOF-Stabilität, nichts weiter. Ich nehme nämlich an, dass Du ein erfahrener und langjähriger Satelliten-DXer bist und Deine Antenne auf maximalen Gewinn und maximale Empfangsqualität von der Orbitalposition 16,0° E einstellen kannst.
Wenn Du also die Grundlagen der Wellenphysik verstehst, solltest Du mit Deinem Reflektor mit einem aktiven Durchmesser von 420 cm vollkommen vergleichbare Empfangsqualitätswerte erreichen wie ich in der Südslowakei mit einem PF-450-cm-Reflektor, denn wir befinden uns beide in derselben EIRP-Leistungsintensitätszone.
Das bedeutet einen SNR-Wert von etwa 17–18 dB auf dem Träger mit dem Wert SR = 100 kSym/s und etwa 19 dB auf dem Träger mit dem Wert SR = 146 kSym/s.
Damit haben wir das LNB-Thema hinter uns gebracht, und gehen wir zum Thema der Einstellung des Programms EBSPro über.
Selbstverständlich verwende ich die grundlegende, softwaretechnisch in keiner Weise veränderte Originalversion des Programms EBSPro, heruntergeladen von der Webseite http://ebspro.cjcr-soft.com/ — konkret EBSPro v18.0.0.4 aus dem Jahr 2022.
Nun fasse ich Dir Schritt für Schritt zusammen, wie Du im Programm EBSPro mit der Karte TBS 5927, die Du besitzt, Paolo, den Lock des Trägers mit dem Wert SR = 100 kSym/s erreichst.
Richte die Parabolantenne auf maximalen Gewinn von der Orbitalposition 16,0° E im Ku-Band aus und beginne mit der Abstimmung nach dem folgenden Verfahren.
Die Abstimmung des Trägers mit dem Parameter Low SR = 100 im Programm EBSPro muss ausschließlich im ersten Abstimmungsmodus erfolgen, also im Modus BS (Blind Scan), nicht im Modus DT (Direct Tuning). Ich hoffe, dass Du mich verstehst, Paolo.
Klicke in der rechten unteren Ecke des Programms EBSPro auf das Symbol Control und hake alle drei Einträge im unteren Teil mit der Bezeichnung REFRESH an. Konkret handelt es sich um die Einträge Refresh Signal Level, Refresh SNR+BER und Refresh Transponder Info.
Ich nehme an, dass Du einen hochwertigen digitalen Frequenzspektrumanalysator hast. Suche im Frequenzspektrum den Träger mit dem Wert SR = 100 kSym/s und seine Frequenz auf drei Dezimalstellen genau, zum Beispiel 12 590,540 MHz. Genau diese Frequenz gib manuell in das Feld Frequency (MHz) im Programm EBSPro im Abstimmungsmodus BS Mode ein.
Die weiteren Felder fülle wie folgt aus: Den Wert Minimal SR belasse bei 100 und den Eintrag Standard belasse auf AUTO eingestellt. Den Wert Polarity wähle entsprechend dem Typ des verwendeten LNBs. Ändere nichts weiter und belasse die übrigen Einstellungen so, wie sie sind.
Klicke im unteren Teil des Programms auf das Symbol Search Carrier und richte Deine Aufmerksamkeit auf das Feld in der rechten oberen Ecke mit der Bezeichnung Transponder (AU) BS... Siehe das folgende Foto.
Nun warte und beobachte mehrere Minuten lang den Verlauf der Abstimmung, bis das Programm EBSPro die genauen Parameter des Trägers anzeigt: Frequency + SR + Standard + Modulation + FEC, und zwar beim Wert SR = 100 kSym/s, so wie es sie mir angezeigt hat.
Wenn Dir das Programm EBSPro die genaue Frequenz im Feld Frequency bei SR = 100 kSym/s anzeigt, merke Dir diese Frequenz und schreibe ihren gesamten Wert auf genau drei Dezimalstellen in das Feld Frequency (MHz) im Abstimmungsmodus BS Mode des Programms EBSPro um.
Nachdem Du die genaue Frequenz, die Dir das Programm EBSPro angezeigt hat, aus dem Feld Transponder (AU) BS in das Feld Frequency (MHz) im Abstimmungsmodus BS Mode übertragen hast, klicke im Abstimmungsmodus BS Mode erneut auf Search Carrier.
Dann warte in der Regel 20 bis 120 Minuten auf das Erreichen des Locks des Trägers mit dem Wert SR = 100 kSym/s. Wie wir alle wissen, zeigt sich das Erreichen des Locks bei der Karte TBS 5927 durch den Farbwechsel der Kontrollleuchte von Blau zu Grün.
Während dieses Zeitraums, also 20 bis 120 Minuten, greife in nichts ein und ändere nichts an der Konfiguration EBSPro + TBS 5927. Warte einfach auf den Lock des Trägers mit dem Wert SR = 100 kSym/s, der in meinem Fall immer innerhalb von 120 Minuten erreicht wird, abhängig von der Genauigkeit der eingegebenen Frequenz und der Wahl des LNBs.
Mehr ist nicht zu tun. Warte nur auf das Erreichen des Locks und darauf, dass die grüne Lock-Kontrollleuchte auf der Karte TBS 5927 aufleuchtet.
Dieses Verfahren habe ich absichtlich in einfacher und verständlicher Sprache geschrieben, von der ich glaube, dass sie auch ein völliger Anfänger auf diesem Gebiet versteht. Ich habe unverständliche Details vermieden. Anders gesagt, ich habe mich einfach und unkompliziert ausgedrückt.
Mit freundlichen Grüßen
Roman Dávid
Wissenschaftler und Erfinder
Domain: www.dxsatcs.com
In Italiano ...
Caro Paolo,
veniamo subito al punto.
La tua configurazione hardware (HW) con l’LNB SMW installato, tipo Ku LNB 10,70–12,75 GHz WDL ULP Dual Output, con il parametro di importanza fondamentale della stabilità dell’LO di esattamente ±1 ppm max. a temperature da −40 a +80 °C, significa che, se hai il modello standard E, la sua specifica corrisponde a una deviazione massima dell’LO di circa ±10 kHz in tutto l’intervallo di temperature da −40 a +80 °C. Questa stabilità è pienamente sufficiente per raggiungere il Lock della portante con il parametro SR = 100 kSym/s, ma potrebbe non essere sufficiente per raggiungere un Lock stabile a lungo termine al valore dato SR = 100 kSym/s.
Poiché a te interessa soltanto raggiungere il Lock e non cerchi di ottenere un Lock stabile a lungo termine, non devi preoccupartene troppo. Altrimenti, infatti, dovrei far presente che nella mia pratica mi sono già imbattuto nel fatto che, con alcuni modelli di LNB della marca SMW, nemmeno la stabilità LOF di ±10 kHz dichiarata dal produttore era sufficiente per raggiungere un Lock stabile a lungo termine nella sintonizzazione di portanti con un valore SR ultra basso, inferiore a 100 kSym/s.
Un Lock a breve termine era possibile, ma un Lock a lungo termine non è stato possibile ottenerlo con molti tipi di LNB SMW. Queste sono le mie esperienze personali.
Un lock a breve termine era possibile, ma un lock a lungo termine su portanti con un valore “SR” ultra basso non è stato possibile ottenerlo con alcuni tipi di LNB SMW, ad esempio SMW Q-PLL LNB-tipo R (con stabilità LOF di +/- 25 kHz), oppure SMW Q-PLL LNB-tipo O (con stabilità LOF di +/- 10 kHz). Queste sono mie affermazioni empiriche, derivanti da un gran numero di esperimenti e da centinaia di ore di monitoraggio del segnale.
Tu però non devi preoccupartene, perché cerchi soltanto di raggiungere il Lock su una portante con SR = 100 kSym/s, nient’altro. Dovresti riuscirci anche con il tuo tipo di LNB, sebbene la stabilità a lungo termine del Lock al valore SR dato non sia garantita.
L’ho collaudato e ora non teorizzo, ma parlo per esperienza diretta, poiché ho dedicato a questo tema centinaia di ore di ricerca e ho ottenuto una stabilità di ricezione a lungo termine del 100 %, che ho verificato al tempo t = 80 ore, anche al valore SR = 83 kSym/s. In ciò ho utilizzato una configurazione HW + SW identica a quella che utilizzi anche tu, Paolo.
Naturalmente, nel caso del riflettore della marca DH Antennas che hai installato, non c’è alcun problema. Il fattore critico dal punto di vista della stabilità di ricezione a bassi valori di SR è esclusivamente l’LNB utilizzato e la sua stabilità LOF, nient’altro. Presumo infatti che tu sia un esperto e pluriennale DX-er satellitare e che sia in grado di regolare la tua antenna per il massimo guadagno e la massima qualità di ricezione dalla posizione orbitale 16,0° E.
Se dunque comprendi le basi della fisica ondulatoria, con il tuo riflettore con diametro attivo di 420 cm dovresti raggiungere livelli di qualità di ricezione pienamente paragonabili a quelli che ho raggiunto io nella Slovacchia meridionale con un riflettore PF 450 cm, poiché entrambi ci troviamo nella stessa zona di intensità di potenza EIRP.
Ciò significa un valore SNR di circa 17–18 dB sulla portante con il valore SR = 100 kSym/s e di circa 19 dB sulla portante con il valore SR = 146 kSym/s.
Con ciò ci siamo lasciati alle spalle il tema dell’LNB e passiamo al tema dell’impostazione del programma EBSPro.
Naturalmente, utilizzo la versione originale di base del programma EBSPro, in nessun modo modificata a livello software, scaricata dal sito http://ebspro.cjcr-soft.com/ — nello specifico EBSPro v18.0.0.4 del 2022.
Ora ti riassumo passo dopo passo come ottenere nel programma EBSPro il Lock della portante con il valore SR = 100 kSym/s mediante la scheda TBS 5927 che possiedi, Paolo.
Punta la parabola sul massimo guadagno dalla posizione orbitale 16,0° E nella banda Ku e inizia la sintonizzazione secondo la seguente procedura.
La sintonizzazione della portante con il parametro Low SR = 100 nel programma EBSPro deve avvenire esclusivamente nella prima modalità di sintonizzazione, cioè nella modalità BS (Blind Scan), non nella modalità DT (Direct Tuning). Spero che tu mi capisca, Paolo.
Nell’angolo in basso a destra del programma EBSPro clicca sull’icona Control e spunta tutte e tre le voci nella parte inferiore denominata REFRESH. Nello specifico si tratta delle voci Refresh Signal Level, Refresh SNR+BER e Refresh Transponder Info.
Presumo che tu abbia un analizzatore digitale dello spettro di frequenza di qualità. Nello spettro di frequenza trova la portante con il valore SR = 100 kSym/s e la sua frequenza con precisione di tre cifre decimali, per esempio 12 590,540 MHz. Inserisci esattamente questa frequenza manualmente nel campo Frequency (MHz) nel programma EBSPro nella modalità di sintonizzazione BS Mode.
Compila gli altri campi come segue: lascia il valore Minimal SR a 100 e lascia la voce Standard impostata su AUTO. Seleziona il valore Polarity in base al tipo di LNB utilizzato. Non modificare nient’altro e lascia le altre impostazioni così come sono.
Clicca sull’icona Search Carrier nella parte inferiore del programma e concentra la tua attenzione sul campo nell’angolo in alto a destra denominato Transponder (AU) BS... Guarda la fotografia seguente.
Ora attendi e per alcuni minuti osserva l’andamento della sintonizzazione, finché il programma EBSPro non visualizza i parametri esatti della portante: Frequency + SR + Standard + Modulation + FEC, al valore SR = 100 kSym/s, proprio come l’ha mostrato a me.
Quando il programma EBSPro ti visualizza la frequenza esatta nel campo Frequency a SR = 100 kSym/s, memorizza questa frequenza e riscrivi il suo valore completo, con precisione di tre cifre decimali, nel campo Frequency (MHz) nella modalità di sintonizzazione BS Mode del programma EBSPro.
Dopo aver riscritto la frequenza esatta, che ti ha visualizzato il programma EBSPro, dal campo Transponder (AU) BS nel campo Frequency (MHz) nella modalità di sintonizzazione BS Mode, clicca nuovamente su Search Carrier nella modalità di sintonizzazione BS Mode.
Poi attendi, di regola, da 20 a 120 minuti per il raggiungimento del Lock della portante con il valore SR = 100 kSym/s. Come tutti sappiamo bene, il raggiungimento del Lock sulla scheda TBS 5927 si manifesta con il cambio di colore della spia da blu a verde.
Durante questo intervallo di tempo, cioè da 20 a 120 minuti, non intervenire su nulla e non modificare nulla nella configurazione EBSPro + TBS 5927. Attendi semplicemente il Lock della portante con il valore SR = 100 kSym/s, che nel mio caso viene sempre raggiunto entro 120 minuti, a seconda della precisione della frequenza inserita e della scelta dell’LNB.
Non è necessario fare altro. Attendi soltanto il raggiungimento del Lock e l’accensione della spia verde Lock sulla scheda TBS 5927.
Questa procedura l’ho scritta intenzionalmente in un linguaggio semplice e comprensibile, che credo possa essere compreso anche da un principiante assoluto in questo campo. Ho evitato dettagli incomprensibili. In altre parole, mi sono espresso in modo semplice e diretto.
Cordiali saluti
Roman Dávid
scienziato e inventore
dominio: www.dxsatcs.com
En Français ...
Cher Paolo,
allons droit au but.
Ta configuration matérielle (HW) avec le LNB SMW installé, de type Ku LNB 10,70–12,75 GHz WDL ULP Dual Output, avec le paramètre d’importance capitale de la stabilité du LO d’exactement ±1 ppm max. à des températures de −40 à +80 °C, signifie que, si tu as le modèle standard E, sa spécification correspond à un écart maximal du LO d’environ ±10 kHz sur toute la plage de températures de −40 à +80 °C. Cette stabilité suffit pleinement pour atteindre le Lock de la porteuse avec le paramètre SR = 100 kSym/s, mais elle peut ne pas suffire pour atteindre un Lock stable à long terme à la valeur donnée SR = 100 kSym/s.
Puisque tu cherches uniquement à atteindre le Lock et que tu n’essaies pas d’obtenir un Lock stable à long terme, tu n’as pas à t’en préoccuper outre mesure. Sinon, je devrais en effet signaler le fait que, dans ma pratique, j’ai déjà rencontré le cas où, avec certains modèles de LNB de la marque SMW, même la stabilité LOF de ±10 kHz indiquée par le fabricant ne suffisait pas pour atteindre un Lock stable à long terme lors de l’accord de porteuses à valeur SR ultra faible, inférieure à 100 kSym/s.
Un Lock à court terme était possible, mais un Lock à long terme n’a pas pu être obtenu avec de nombreux types de LNB SMW. Ce sont mes propres expériences.
Un lock à court terme était possible, mais un lock à long terme sur des porteuses à valeur « SR » ultra-faible n’a pas pu être obtenu avec certains types de LNB SMW, par exemple le SMW Q-PLL LNB-type R (avec une stabilité LOF de +/- 25 kHz), ou le SMW Q-PLL LNB-type O (avec une stabilité LOF de +/- 10 kHz). Ce sont mes affirmations empiriques, issues d’un grand nombre d’expériences et de centaines d’heures de surveillance du signal.
Cela ne doit toutefois pas te tracasser, car tu essaies seulement d’atteindre le Lock sur une porteuse avec SR = 100 kSym/s, rien de plus. Tu devrais y parvenir même avec ton type de LNB, bien que la stabilité à long terme du Lock à la valeur SR donnée ne soit pas garantie.
Je l’ai testé et je ne théorise pas maintenant, mais je parle d’après ma propre expérience, car j’ai consacré des centaines d’heures de recherche à ce sujet et j’ai atteint une stabilité de réception à long terme de 100 %, que j’ai vérifiée au temps t = 80 heures, et ce même à la valeur SR = 83 kSym/s. J’ai pour cela utilisé une configuration HW + SW identique à celle que tu utilises aussi, Paolo.
Bien entendu, dans le cas du réflecteur de la marque DH Antennas que tu as installé, il n’y a pas de problème. Le facteur critique du point de vue de la stabilité de réception aux faibles valeurs de SR est exclusivement le LNB utilisé et sa stabilité LOF, rien de plus. Je suppose en effet que tu es un DX-er satellitaire expérimenté et de longue date et que tu es capable de régler ton antenne pour obtenir le gain maximal et la meilleure qualité de réception depuis la position orbitale 16,0° E.
Si donc tu comprends les bases de la physique ondulatoire, tu devrais, avec ton réflecteur d’un diamètre actif de 420 cm, atteindre des niveaux de qualité de réception tout à fait comparables à ceux que j’ai atteints dans le sud de la Slovaquie avec un réflecteur PF 450 cm, puisque nous nous trouvons tous les deux dans la même zone d’intensité de puissance EIRP.
Cela signifie une valeur de SNR d’environ 17–18 dB sur la porteuse de valeur SR = 100 kSym/s et d’environ 19 dB sur la porteuse de valeur SR = 146 kSym/s.
Nous en avons ainsi terminé avec le sujet du LNB, et passons au sujet du réglage du programme EBSPro.
Bien entendu, j’utilise la version originale de base du programme EBSPro, nullement modifiée sur le plan logiciel, téléchargée depuis le site http://ebspro.cjcr-soft.com/ — plus précisément EBSPro v18.0.0.4 de 2022.
Je vais maintenant te résumer étape par étape comment obtenir dans le programme EBSPro le Lock de la porteuse de valeur SR = 100 kSym/s au moyen de la carte TBS 5927 que tu possèdes, Paolo.
Oriente la parabole sur le gain maximal depuis la position orbitale 16,0° E dans la bande Ku et commence l’accord selon la procédure suivante.
L’accord de la porteuse avec le paramètre Low SR = 100 dans le programme EBSPro doit s’effectuer exclusivement dans le premier mode d’accord, c’est-à-dire dans le mode BS (Blind Scan), et non dans le mode DT (Direct Tuning). J’espère que tu me comprends, Paolo.
Dans le coin inférieur droit du programme EBSPro, clique sur l’icône Control et coche les trois éléments dans la partie inférieure intitulée REFRESH. Il s’agit plus précisément des éléments Refresh Signal Level, Refresh SNR+BER et Refresh Transponder Info.
Je suppose que tu disposes d’un analyseur numérique de spectre de fréquences de qualité. Dans le spectre de fréquences, trouve la porteuse de valeur SR = 100 kSym/s et sa fréquence avec une précision de trois décimales, par exemple 12 590,540 MHz. Saisis exactement cette fréquence manuellement dans le champ Frequency (MHz) du programme EBSPro dans le mode d’accord BS Mode.
Remplis les autres champs ainsi : laisse la valeur Minimal SR à 100 et laisse l’élément Standard réglé sur AUTO. Sélectionne la valeur Polarity selon le type de LNB utilisé. Ne change rien d’autre et laisse les autres réglages tels qu’ils sont.
Clique sur l’icône Search Carrier dans la partie inférieure du programme et concentre ton attention sur le champ situé dans le coin supérieur droit intitulé Transponder (AU) BS... Regarde la photographie suivante.
Maintenant, attends et observe pendant quelques minutes le déroulement de l’accord, jusqu’à ce que le programme EBSPro affiche les paramètres exacts de la porteuse : Frequency + SR + Standard + Modulation + FEC, à la valeur SR = 100 kSym/s, tout comme il me les a montrés.
Lorsque le programme EBSPro t’affiche la fréquence exacte dans le champ Frequency à SR = 100 kSym/s, retiens cette fréquence et recopie sa valeur entière, avec exactement trois décimales, dans le champ Frequency (MHz) dans le mode d’accord BS Mode du programme EBSPro.
Après avoir recopié la fréquence exacte, que t’a affichée le programme EBSPro, du champ Transponder (AU) BS dans le champ Frequency (MHz) dans le mode d’accord BS Mode, clique de nouveau sur Search Carrier dans le mode d’accord BS Mode.
Ensuite, attends, en règle générale, de 20 à 120 minutes pour l’obtention du Lock de la porteuse de valeur SR = 100 kSym/s. Comme nous le savons tous bien, l’obtention du Lock sur la carte TBS 5927 se manifeste par le changement de couleur du voyant du bleu au vert.
Pendant cet intervalle de temps, c’est-à-dire de 20 à 120 minutes, n’interviens sur rien et ne change rien dans la configuration EBSPro + TBS 5927. Attends simplement le Lock de la porteuse de valeur SR = 100 kSym/s, qui dans mon cas est toujours atteint en moins de 120 minutes, selon la précision de la fréquence saisie et le choix du LNB.
Il n’y a rien d’autre à faire. Attends simplement l’obtention du Lock et l’allumage du voyant vert Lock sur la carte TBS 5927.
J’ai délibérément rédigé cette procédure dans un langage simple et compréhensible, que je crois accessible même à un débutant complet dans ce domaine. J’ai évité les détails incompréhensibles. Autrement dit, je me suis exprimé simplement et sans détour.
Cordialement
Roman Dávid
scientifique et inventeur
domaine : www.dxsatcs.com
En Español ...
Querido Paolo:
vayamos directamente al grano.
Tu configuración de hardware (HW) con el LNB SMW instalado, tipo Ku LNB 10,70–12,75 GHz WDL ULP Dual Output, con el parámetro de importancia clave de la estabilidad del LO de exactamente ±1 ppm máx. a temperaturas de −40 a +80 °C, significa que, si tienes el modelo estándar E, su especificación corresponde a una desviación máxima del LO de aproximadamente ±10 kHz en todo el rango de temperaturas de −40 a +80 °C. Esta estabilidad es plenamente suficiente para lograr el Lock de la portadora con el parámetro SR = 100 kSym/s, pero puede no ser suficiente para lograr un Lock estable a largo plazo con el valor dado SR = 100 kSym/s.
Puesto que a ti solo te interesa lograr el Lock y no intentas lograr un Lock estable a largo plazo, no tienes que preocuparte demasiado por ello. De lo contrario, tendría que advertir del hecho de que en mi práctica ya me he encontrado con que, en algunos modelos de LNB de la marca SMW, ni siquiera la estabilidad LOF de ±10 kHz indicada por el fabricante era suficiente para lograr un Lock estable a largo plazo al sintonizar portadoras con un valor SR ultrabajo, inferior a 100 kSym/s.
Un lock a corto plazo era posible, pero un lock a largo plazo en portadoras con un valor «SR» ultrabajo no pudo lograrse con algunos tipos de LNB SMW, por ejemplo el SMW Q-PLL LNB-tipo R (con estabilidad LOF de +/- 25 kHz), o el SMW Q-PLL LNB-tipo O (con estabilidad LOF de +/- 10 kHz). Estas son mis afirmaciones empíricas, procedentes de una gran cantidad de experimentos y de cientos de horas de monitorización de señal.
Un Lock a corto plazo era posible, pero un Lock a largo plazo no se pudo lograr con muchos tipos de LNB SMW. Estas son mis propias experiencias.
Sin embargo, no tiene por qué preocuparte, porque solo intentas lograr el Lock en una portadora con SR = 100 kSym/s, nada más. Deberías lograrlo incluso con tu tipo de LNB, aunque la estabilidad a largo plazo del Lock con el valor SR dado no está garantizada.
Lo he probado y ahora no teorizo, sino que hablo por experiencia propia, ya que he dedicado a este tema cientos de horas de investigación y he logrado una estabilidad de recepción a largo plazo del 100 %, que verifiqué en el tiempo t = 80 horas, incluso con el valor SR = 83 kSym/s. Para ello utilicé una configuración HW + SW idéntica a la que utilizas tú también, Paolo.
Por supuesto, en el caso del reflector de la marca DH Antennas que tienes instalado, no hay ningún problema. El factor crítico desde el punto de vista de la estabilidad de recepción con valores bajos de SR es exclusivamente el LNB utilizado y su estabilidad LOF, nada más. Supongo, en efecto, que eres un DX-er satelital experimentado y de muchos años y que eres capaz de ajustar tu antena para obtener la máxima ganancia y la máxima calidad de recepción desde la posición orbital 16,0° E.
Si entiendes, pues, los fundamentos de la física ondulatoria, con tu reflector de diámetro activo de 420 cm deberías lograr niveles de calidad de recepción totalmente comparables a los que logré yo en el sur de Eslovaquia con un reflector PF 450 cm, porque ambos nos encontramos en la misma zona de intensidad de potencia EIRP.
Eso significa un valor SNR de aproximadamente 17–18 dB en la portadora con el valor SR = 100 kSym/s y de aproximadamente 19 dB en la portadora con el valor SR = 146 kSym/s.
Con esto hemos dejado atrás el tema del LNB y pasemos al tema de la configuración del programa EBSPro.
Por supuesto, utilizo la versión original básica del programa EBSPro, de ningún modo modificada a nivel de software, descargada del sitio web http://ebspro.cjcr-soft.com/ — concretamente EBSPro v18.0.0.4 del año 2022.
Ahora te resumiré paso a paso cómo lograr en el programa EBSPro el Lock de la portadora con el valor SR = 100 kSym/s mediante la tarjeta TBS 5927 que posees, Paolo.
Apunta el plato al máximo de ganancia desde la posición orbital 16,0° E en la banda Ku y comienza la sintonización según el siguiente procedimiento.
La sintonización de la portadora con el parámetro Low SR = 100 en el programa EBSPro debe realizarse exclusivamente en el primer modo de sintonización, es decir, en el modo BS (Blind Scan), no en el modo DT (Direct Tuning). Espero que me entiendas, Paolo.
En la esquina inferior derecha del programa EBSPro haz clic en el icono Control y marca los tres elementos de la parte inferior denominada REFRESH. En concreto, se trata de los elementos Refresh Signal Level, Refresh SNR+BER y Refresh Transponder Info.
Supongo que tienes un analizador digital de espectro de frecuencias de calidad. En el espectro de frecuencias busca la portadora con el valor SR = 100 kSym/s y su frecuencia con precisión de tres decimales, por ejemplo 12 590,540 MHz. Introduce exactamente esta frecuencia manualmente en el campo Frequency (MHz) del programa EBSPro en el modo de sintonización BS Mode.
Rellena los demás campos así: deja el valor Minimal SR en 100 y deja el elemento Standard establecido en AUTO. Selecciona el valor Polarity según el tipo de LNB utilizado. No cambies nada más y deja los demás ajustes tal como están.
Haz clic en el icono Search Carrier en la parte inferior del programa y centra tu atención en el campo de la esquina superior derecha denominado Transponder (AU) BS... Mira la siguiente fotografía.
Ahora espera y durante varios minutos observa el desarrollo de la sintonización, hasta que el programa EBSPro muestre los parámetros exactos de la portadora: Frequency + SR + Standard + Modulation + FEC, con el valor SR = 100 kSym/s, tal como me los mostró a mí.
Cuando el programa EBSPro te muestre la frecuencia exacta en el campo Frequency con SR = 100 kSym/s, memoriza esta frecuencia y reescribe su valor completo, con exactamente tres decimales, en el campo Frequency (MHz) en el modo de sintonización BS Mode del programa EBSPro.
Después de reescribir la frecuencia exacta, que te mostró el programa EBSPro, del campo Transponder (AU) BS en el campo Frequency (MHz) en el modo de sintonización BS Mode, haz clic de nuevo en Search Carrier en el modo de sintonización BS Mode.
Después espera, por regla general, de 20 a 120 minutos para lograr el Lock de la portadora con el valor SR = 100 kSym/s. Como todos sabemos bien, el logro del Lock en la tarjeta TBS 5927 se manifiesta con el cambio de color del indicador luminoso de azul a verde.
Durante este intervalo de tiempo, es decir, de 20 a 120 minutos, no intervengas en nada y no cambies nada en la configuración EBSPro + TBS 5927. Simplemente espera el Lock de la portadora con el valor SR = 100 kSym/s, que en mi caso siempre se logra en un plazo de 120 minutos, dependiendo de la precisión de la frecuencia introducida y de la elección del LNB.
No hace falta hacer nada más. Solo espera a que se logre el Lock y a que se encienda el indicador luminoso verde Lock en la tarjeta TBS 5927.
Este procedimiento lo escribí deliberadamente en un lenguaje sencillo y comprensible, que creo que entenderá incluso un principiante absoluto en este campo. Evité detalles incomprensibles. Dicho de otro modo, me expresé de forma sencilla y llana.
Un saludo
Roman Dávid
científico e inventor
dominio: www.dxsatcs.com
Ha Русский ...
Дорогой Паоло,
перейдём прямо к делу.
Твоя аппаратная (HW) конфигурация с установленным LNB SMW, тип Ku LNB 10,70–12,75 ГГц WDL ULP Dual Output, с ключевым параметром стабильности LO ровно ±1 ppm макс. при температурах от −40 до +80 °C означает, что, если у тебя стандартная модель E, её спецификация соответствует максимальному отклонению LO примерно ±10 кГц во всём диапазоне температур от −40 до +80 °C. Этой стабильности вполне достаточно для достижения Lock несущей с параметром SR = 100 kSym/s, но её может не хватить для достижения долговременно стабильного Lock при данном значении SR = 100 kSym/s.
Поскольку тебе нужно лишь достичь Lock и ты не пытаешься достичь долговременно стабильного Lock, тебе не нужно слишком об этом беспокоиться. В противном случае мне пришлось бы указать на тот факт, что в своей практике я уже сталкивался с тем, что у некоторых моделей LNB марки SMW даже заявленной производителем стабильности LOF ±10 кГц не хватало для достижения долговременно стабильного Lock при настройке на несущие со сверхнизким значением SR ниже 100 kSym/s.
Кратковременный Lock был возможен, но долговременный Lock на несущих со сверхнизким значением «SR» не удалось достичь при некоторых типах LNB SMW, например, SMW Q-PLL LNB-тип R (со стабильностью LOF +/- 25 кГц) или SMW Q-PLL LNB-тип O (со стабильностью LOF +/- 10 кГц). Это мои эмпирические утверждения, полученные в результате большого количества экспериментов и сотен часов мониторинга сигналов.
Кратковременный Lock был возможен, но долговременный Lock достичь не удавалось у многих типов LNB SMW. Это мой собственный опыт.
Однако тебя это не должно беспокоить, потому что ты пытаешься лишь достичь Lock на несущей с SR = 100 kSym/s, не более того. Ты должен справиться с этим и со своим типом LNB, хотя долговременная стабильность Lock при данном значении SR не гарантирована.
Я это проверил, и сейчас я не теоретизирую, а говорю из собственного опыта, поскольку я посвятил этой теме сотни часов исследований и достиг 100-процентной долговременной стабильности приёма, которую я верифицировал в момент времени t = 80 часов, причём даже при значении SR = 83 kSym/s. При этом я использовал идентичную HW + SW конфигурацию той, которую используешь и ты, Паоло.
Разумеется, в случае установленного у тебя рефлектора марки DH Antennas проблемы нет. Критическим фактором с точки зрения стабильности приёма при низких значениях SR является исключительно используемый LNB и его стабильность LOF, не более того. Я ведь предполагаю, что ты опытный и многолетний спутниковый DX-ер и что ты способен настроить свою антенну на максимальное усиление и качество приёма с орбитальной позиции 16,0° E.
Если ты, таким образом, понимаешь основы волновой физики, то со своим рефлектором с активным диаметром 420 см ты должен достичь вполне сопоставимых уровней качества приёма с теми, которых достиг я в южной Словакии с рефлектором PF 450 см, поскольку мы оба находимся в одной и той же зоне интенсивности мощности EIRP.
Это означает значение SNR примерно 17–18 дБ на несущей со значением SR = 100 kSym/s и примерно 19 дБ на несущей со значением SR = 146 kSym/s.
Тем самым тему LNB мы закрыли, и перейдём к теме настройки программы EBSPro.
Разумеется, я использую базовую, никак программно не изменённую оригинальную версию программы EBSPro, скачанную с сайта http://ebspro.cjcr-soft.com/ — конкретно EBSPro v18.0.0.4 2022 года.
Теперь я шаг за шагом подытожу для тебя, как ты достигнешь в программе EBSPro Lock несущей со значением SR = 100 kSym/s с помощью карты TBS 5927, которой ты владеешь, Паоло.
Направь параболу на максимум усиления с орбитальной позиции 16,0° E в диапазоне Ku и начни настройку по следующей процедуре.
Настройка несущей с параметром Low SR = 100 в программе EBSPro должна проходить исключительно в первом режиме настройки, то есть в режиме BS (Blind Scan), а не в режиме DT (Direct Tuning). Надеюсь, ты меня понимаешь, Паоло.
В правом нижнем углу программы EBSPro нажми на значок Control и отметь все три пункта в нижней части с названием REFRESH. Конкретно речь идёт о пунктах Refresh Signal Level, Refresh SNR+BER и Refresh Transponder Info.
Предполагаю, что у тебя есть качественный цифровой анализатор частотного спектра. В частотном спектре найди несущую со значением SR = 100 kSym/s и её частоту с точностью до трёх десятичных знаков, например 12 590,540 МГц. Именно эту частоту вручную введи в поле Frequency (MHz) в программе EBSPro в режиме настройки BS Mode.
Остальные поля заполни следующим образом: значение Minimal SR оставь равным 100, а пункт Standard оставь установленным на AUTO. Значение Polarity выбери в зависимости от типа используемого LNB. Больше ничего не меняй, а остальные настройки оставь как есть.
Нажми на значок Search Carrier в нижней части программы и сосредоточь своё внимание на поле в правом верхнем углу с названием Transponder (AU) BS... Смотри следующую фотографию.
Теперь жди и в течение нескольких минут наблюдай за ходом настройки, пока программа EBSPro не покажет точные параметры несущей: Frequency + SR + Standard + Modulation + FEC, при значении SR = 100 kSym/s, так, как она показала это мне.
Когда программа EBSPro покажет тебе точную частоту в поле Frequency при SR = 100 kSym/s, запомни эту частоту и перепиши её полное значение с точностью ровно до трёх десятичных знаков в поле Frequency (MHz) в режиме настройки BS Mode программы EBSPro.
После того как ты перепишешь точную частоту, которую тебе показала программа EBSPro, из поля Transponder (AU) BS в поле Frequency (MHz) в режиме настройки BS Mode, снова нажми Search Carrier в режиме настройки BS Mode.
Затем, как правило, жди от 20 до 120 минут достижения Lock несущей со значением SR = 100 kSym/s. Как все мы хорошо знаем, достижение Lock на карте TBS 5927 проявляется сменой цвета индикатора с синего на зелёный.
В течение этого промежутка времени, то есть от 20 до 120 минут, ни во что не вмешивайся и ничего не меняй в конфигурации EBSPro + TBS 5927. Просто жди Lock несущей со значением SR = 100 kSym/s, который в моём случае всегда достигается в течение 120 минут, в зависимости от точности введённой частоты и выбора LNB.
Больше ничего делать не нужно. Просто жди достижения Lock и загорания зелёного индикатора Lock на карте TBS 5927.
Эту процедуру я намеренно написал простым и понятным языком, который, как я верю, поймёт даже полный новичок в этой области. Я избегал непонятных деталей. Иными словами, я выражался просто и доступно.
С уважением
Роман Дáвид
учёный и изобретатель
домен: www.dxsatcs.com
Po Slovensky :
Ahoj Paolo,
prejdime priamo k veci.
Tvoja hardvérová (HW) konfigurácia s nainštalovaným LNB SMW, typ Ku LNB 10.70–12.75 GHz WDL ULP Dual Output, s kľúčovo dôležitým parametrom stability LO presne ±1 ppm max. pri teplotách od −40 do +80 °C znamená, že ak máš štandardný model E, jeho špecifikácia zodpovedá maximálnej odchýlke LO približne ±10 kHz v celom rozsahu teplôt od −40 do +80 °C. Táto stabilita plne postačuje na dosiahnutie Locku nosnej s parametrom SR = 100 kSym/s, ale nemusí postačovať na dosiahnutie dlhodobo stabilného Locku pri danej hodnote SR = 100 kSym/s.
Keďže Tebe ide len o dosiahnutie Locku a nesnažíš sa o dosiahnutie dlhodobo stabilného Locku, nemusíš sa tým príliš zaoberať. V opačnom prípade by som totiž musel upozorniť na skutočnosť, že som sa už vo svojej praxi stretol s tým, že pri niektorých modeloch LNB značky SMW ani výrobcom udávaná stabilita LOF ±10 kHz nepostačovala na dosiahnutie dlhodobo stabilného Locku pri ladení nosných s ultra nízkou hodnotou SR pod 100 kSym/s.
Krátkodobý Lock bol možný, ale dlhodobý Lock pri nosných s ultra nízkou hodnotou "SR" nebolo možné dosiahnuť pri niektorých typoch LNB SMW,napríklad SMW Q-PLL LNB-type R_(s LOF stabilitou +/- 25 kHz),alebo SMW Q-PLL LNB-type O_(s LOF stabilitou +/- 10 kHz). To sú moje empirické tvrdenia pochádzajúce z množstva experimentov a stoviek hodín signálnych monitoringov.
Teba to však nemusí trápiť, pretože sa snažíš iba dosiahnuť Lock na nosnej s SR = 100 kSym/s, nič viac. To by si mal zvládnuť aj so svojím typom LNB, hoci dlhodobá stabilita Locku pri danej hodnote SR nie je garantovaná.
Mám to odskúšané a teraz neteoretizujem, ale hovorím z vlastných skúseností, keďže som tejto téme venoval stovky hodín výskumu a dosiahol som 100 % dlhodobú stabilitu príjmu, ktorú som verifikoval v čase t = 80 hodín, a to aj pri hodnote SR = 83 kSym/s. Použil som pritom identickú HW + SW konfiguráciu, akú používaš aj Ty, Paolo.
Samozrejme, v prípade reflektora značky DH Antennas, ktorý máš nainštalovaný, problém nie je. Kritickým faktorom z hľadiska stability príjmu pri nízkych hodnotách SR je výlučne použitý LNB a jeho stabilita LOF, nič viac. Predpokladám totiž, že si skúsený a dlhoročný satelitný DX-er a svoju anténu dokážeš nastaviť na maximálny zisk a kvalitu príjmu z orbitálnej pozície 16,0° E.
Ak teda rozumieš základom vlnovej fyziky, mal by si so svojím reflektorom s aktívnym priemerom 420 cm dosiahnuť plne porovnateľné úrovne kvality príjmu, aké som dosiahol ja na južnom Slovensku s reflektorom PF 450 cm, pretože sa obaja nachádzame v rovnakej zóne intenzity výkonu EIRP.
To znamená hodnotu SNR približne 17–18 dB na nosnej s hodnotou SR = 100 kSym/s a približne 19 dB pri nosnej s hodnotou SR = 146 kSym/s.
Tému LNB máme týmto pádom za sebou a prejdime k téme nastavenia programu EBSPro.
Samozrejme, používam základnú, softvérovo nijako neupravenú originálnu verziu programu EBSPro, stiahnutú zo stránky http://ebspro.cjcr-soft.com/ — konkrétne EBSPro v18.0.0.4 z roku 2022.
Teraz Ti krok za krokom zosumarizujem, ako dosiahneš v programe EBSPro Lock nosnej s hodnotou SR = 100 kSym/s pomocou karty TBS 5927, ktorú vlastníš, Paolo.
000. Parabolu nasmeruj na maximum zisku z orbitálnej pozície 16,0° E v Ku pásme a začni ladiť podľa nasledujúceho postupu.
01. Ladenie nosnej s parametrom Low SR = 100 v programe EBSPro musí prebiehať výlučne v prvom režime ladenia, teda v režime BS (Blind Scan), nie v režime DT (Direct Tuning). Dúfam, že mi rozumieš, Paolo.
02. V pravom dolnom rohu programu EBSPro klikni na ikonu Control a zaškrtni všetky tri položky v dolnej časti s názvom REFRESH. Konkrétne ide o položky Refresh Signal Level, Refresh SNR+BER a Refresh Transponder Info.
03. Predpokladám, že máš kvalitný digitálny analyzátor frekvenčného spektra. Vo frekvenčnom spektre si nájdi nosnú s hodnotou SR = 100 kSym/s a jej frekvenciu s presnosťou na tri desatinné miesta, napríklad 12 590,540 MHz. Presne túto frekvenciu ručne zadaj do políčka Frequency (MHz) v programe EBSPro v režime ladenia BS Mode.
Ďalšie políčka vyplň takto: hodnotu Minimal SR ponechaj na 100 a položku Standard ponechaj nastavenú na AUTO. Hodnotu Polarity vyber podľa typu použitého LNB. Nič viac nemeň a ostatné nastavenia ponechaj tak, ako sú.
04. Klikni na ikonu Search Carrier v spodnej časti programu a zameraj svoju pozornosť na políčko v pravom hornom rohu s názvom Transponder (AU) BS... Pozri nasledujúcu fotografiu.
05. Teraz čakaj a niekoľko minút sleduj priebeh ladenia, kým program EBSPro nezobrazí presné parametre nosnej: Frequency + SR + Standard + Modulation + FEC, a to pri hodnote SR = 100 kSym/s, tak ako to ukázal mne.
Keď Ti program EBSPro zobrazí presnú frekvenciu v políčku Frequency pri SR = 100 kSym/s, túto frekvenciu si zapamätaj a celú jej hodnotu s presnosťou na tri desatinné miesta presne prepíš do políčka Frequency (MHz) v režime ladenia BS Mode programu EBSPro.
06. Po prepísaní presnej frekvencie z políčka Transponder (AU) BS do políčka Frequency (MHz) v režime ladenia BS Mode, ktorú Ti zobrazil program EBSPro, opätovne klikni na Search Carrier v režime ladenia BS Mode.
Potom čakaj spravidla 5 až 120 minút na dosiahnutie Locku nosnej s hodnotou SR = 100 kSym/s. Ako všetci dobre vieme, dosiahnutie Locku sa na karte TBS 5927 prejaví zmenou farby kontrolky z modrej na zelenú.
Počas tohto časového úseku, teda 5 až 120 minút, do ničoho nezasahuj a nemeň nič v konfigurácii EBSPro + TBS 5927. Jednoducho čakaj na Lock nosnej s hodnotou SR = 100 kSym/s, ktorý sa v mojom prípade dosiahne vždy do 120 minút, v závislosti od presnosti zadanej frekvencie a výberu LNB.
Nič viac nie je potrebné robiť. Len čakaj na dosiahnutie Locku a rozsvietenie zelenej kontrolky Lock na karte TBS 5927.
Tento postup som zámerne napísal jednoduchým a zrozumiteľným jazykom, o ktorom verím, že mu porozumie aj úplný začiatočník v tejto oblasti. Vyhýbal som sa nezrozumiteľným detailom. Inak povedané, vyjadroval som sa jednoducho a polopate.
S pozdravom
Roman Dávid
vedec a vynálezca
doména: www.dxsatcs.com
Q2 > Dear Roman,
thank you very much for your detailed and generous answer. It is very clear, and it explains exactly what I was missing.
I will let you know how it goes. Thank you again for sharing your experience so openly, it means a lot to me.
Paolo
Q3 > Dear Roman,

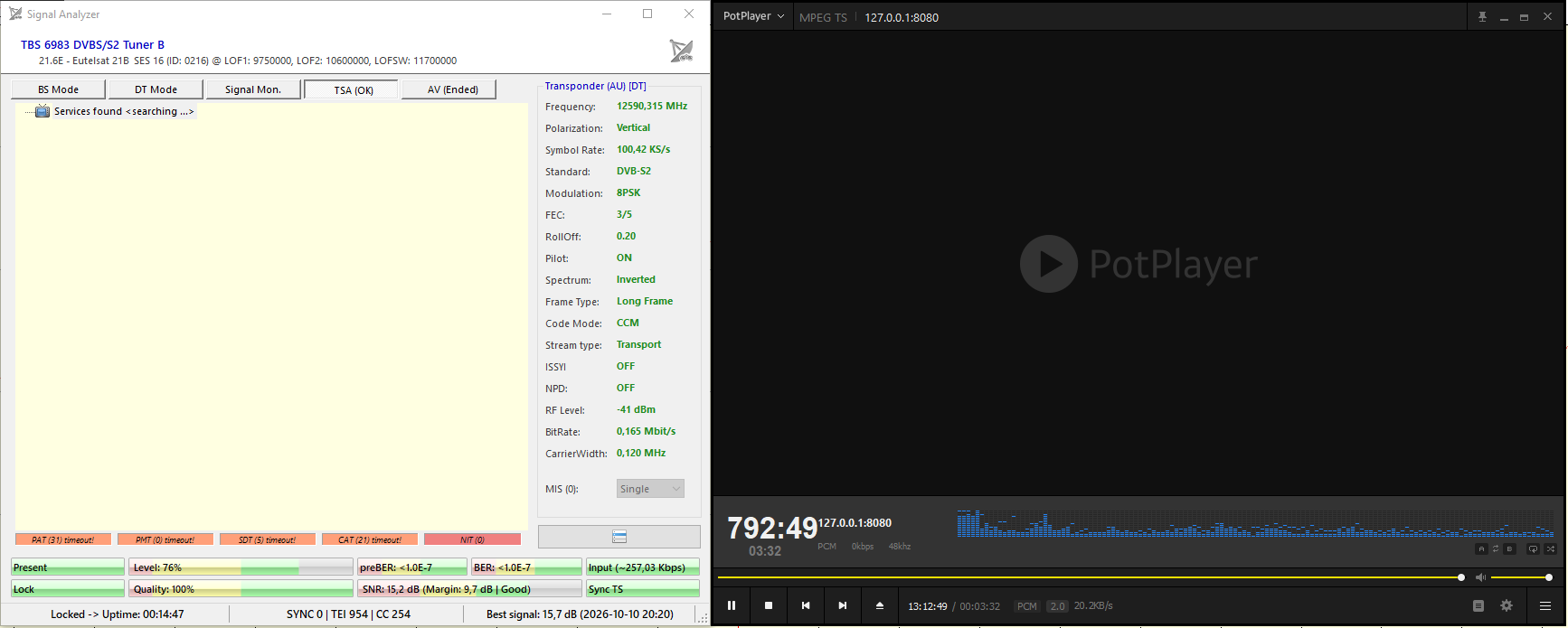

thank you so much, it worked: Wroclaw is locked. I am attaching the photo.
Here is how I caught it, step by step. First in DT the 6983 read the carrier but would not lock. Then I went to BS with Search range 1 MHz and Minimal SR 100 and watched: on my card the symbol rate oscillates around 100, and in the moment it crossed above 100 the BS showed the exact frequency with DVB-S2 8PSK 3/5. I took that exact frequency, went back to DT, entered it precisely, and it locked at once at SR about 100.003. Result: SNR 15.4 dB, margin 9.9 dB "Good", Quality 100%, BER below 1e-7, and it has held stable for about ten minutes. The parameters match yours exactly: 8PSK 3/5, RollOff 0.20, Pilot ON.
The one thing I cannot do is make it play. The AV player opens black at 0 fps, the TSA goes to timeout, and "searching for service" keeps spinning and never finds a service. So on my side it looks like there is no DVB service in the stream, as if it were a data carrier and not a radio or TV.
May I ask: on your setup, does this carrier give an audio or video service that you can play, or is it a data feed? And if it plays for you, how do you open it?
Thank you again, Roman. Your method and your patience made this possible.
Best regards,
Paolo
A2+A3 >
Dear Paolo,
01-Please also don't forget to set the "Search range (MHz)" parameter to the ideal value of 1 MHz (or MAX 2 MHz, no more) in BS Mode tuning prior to tuning. This can significantly affect the waiting time for the "LOW SR" carrier lock—it needs to be tested to see which parameter achieves a faster lock time for the LOW SR carrier.

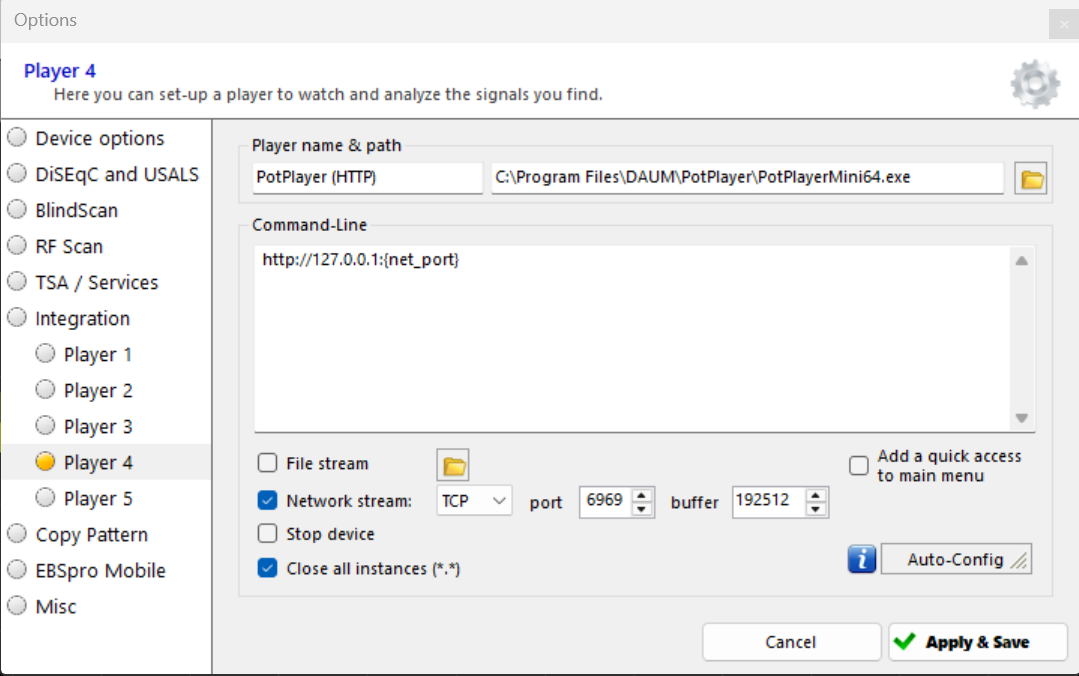

02-Please install the POTPlayer video player in EBSPro. It can properly launch and play this online stream with an SR of 100 kSym/s. I am sending you its configuration settings in EBSPro...
https://potplayer.org/en/index.html
Best Regards
Roman Dávid
scientist and inventor
domain: www.dxsatcs.com
Q4 : Hi Roman,
thank you again, your method worked. I finally locked Wroclaw 6983 in BS with search range 1 MHz and min SR 100, exactly as you told me. I caught the frequency when the SR reading passed 100, then I fixed it in DT and it locked. SNR 15.4, quality 100, stable.
I also hear the radio now. I configured PotPlayer with EBS Pro over TCP and it plays well, thank you for that advice too.
Everything is in place now, and it is thanks to you.
Thank you again, kind regards. Let’s be in toch for new experiments, ha a nice weekend
Paolo
A5> SK...Potom, čo Paolo z Talianska naladil rádiové vysielanie stanice Radio Wrocław s parametrom SR = 100 kSym/s z družice Eutelsat 16D (16,0° E), som v nedeľu 11. 10. 2026 v Lučenci vykonal opätovný test možnosti naladenia poľského rádiového vysielania stanice Radio Wrocław s ultra nízkou symbolovou rýchlosťou SR = 100 kSym/s na výstupe z paraboly PF Prodelin s priemerom 370 cm.
Týmto testom som chcel dokázať, že s LNB SMW Q-PLL-Type R (typ LNB s frekvenčnou stabilitou lokálneho oscilátora LOF ± 25 kHz) je na jednej strane možné dosiahnuť stav Lock nosnej už do šiestich minút v režime ladenia BS Mode programu EBSpro. Na druhej strane však nie je možné dosiahnuť dlhodobo stabilný stav Lock nosnej, pretože dochádza k pravidelným výpadkom kontinuity synchronizácie Locku, ako o tom píšem v úvode svojej odpovede.
Deje sa tak napriek dostatočnej intenzite výkonu EIRP a dostatočnej signálovej rezerve v mieste príjmu, pretože môj anténny systém sa nachádza vo vnútri vyžarovacieho diagramu družice, a nie mimo neho.
A5> EN...After Paolo from Italy tuned in the radio broadcast of the station Radio Wrocław with the parameter SR = 100 kSym/s from the Eutelsat 16D satellite (16.0° E), on Sunday, 11 October 2026, I carried out a repeated test of the possibility of tuning in the Polish radio broadcast of the station Radio Wrocław with the ultra-low symbol rate SR = 100 kSym/s at the output of a PF Prodelin dish with a diameter of 370 cm.
With this test, I wanted to prove that with the LNB SMW Q-PLL-Type R (an LNB type with a local oscillator frequency stability LOF of ± 25 kHz), it is, on the one hand, possible to achieve the carrier Lock state within six minutes in the BS Mode tuning mode of the EBSpro program. On the other hand, however, it is not possible to achieve a long-term stable carrier Lock state, because regular losses of synchronization (Lock) continuity occur, as I write about in the introduction of my reply.
This happens despite sufficient EIRP power intensity and a sufficient signal margin at the reception site, because my antenna system is located inside the satellite’s footprint, and not outside of it.
A5> DE...Nachdem Paolo aus Italien die Radiosendung des Senders Radio Wrocław mit dem Parameter SR = 100 kSym/s vom Satelliten Eutelsat 16D (16,0° O) eingestellt hatte, führte ich am Sonntag, dem 11. 10. 2026, einen erneuten Test der Möglichkeit durch, die polnische Radiosendung des Senders Radio Wrocław mit der ultraniedrigen Symbolrate SR = 100 kSym/s am Ausgang der Parabolantenne PF Prodelin mit einem Durchmesser von 370 cm einzustellen.
Mit diesem Test wollte ich beweisen, dass es mit dem LNB SMW Q-PLL-Type R (LNB-Typ mit einer Frequenzstabilität des lokalen Oszillators LOF von ± 25 kHz) einerseits möglich ist, den Lock-Zustand des Trägers bereits innerhalb von sechs Minuten im Abstimmmodus BS Mode des Programms EBSpro zu erreichen. Andererseits ist es jedoch nicht möglich, einen langfristig stabilen Lock-Zustand des Trägers zu erreichen, weil es zu regelmäßigen Ausfällen der Synchronisationskontinuität kommt, wie ich es in der Einleitung meiner Antwort schreibe.
Dies geschieht trotz ausreichender EIRP-Leistungsintensität und ausreichender Signalreserve am Empfangsort, da sich mein Antennensystem innerhalb des Abstrahldiagramms des Satelliten und nicht außerhalb davon befindet.
PF PRODELIN 370 cm+SMW_Q-PLL Type E _Lučenec / Slovakia
satellite-help-desk-by-Roman-Dávid-www.dxsatcs.com-lowest-sr-sat-reception-gallery-EBSpro-setup

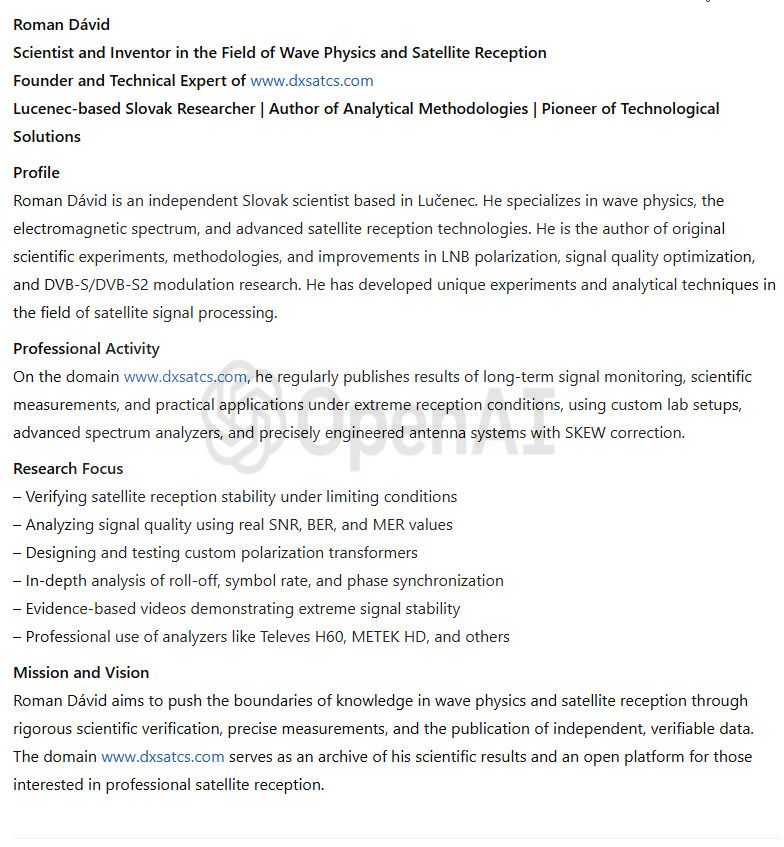

Roman Dávid (+ moja vizitka/ako ma vidí OPEN AI)
scientist and inventor
domain: www.dxsatcs.com
dxsatcs.com-logotype-3x
