Abstrakt

Táto prípadová štúdia dokumentuje anomálny a časovo obmedzený jav, ktorý dočasne umožnil príjem nosnej frekvencie f = 11 230 MHz vo vertikálnej polarizácii, vyžarovanej vo vyžarovacom diagrame Južná Afrika (SOUTH) družice Rascom QAF-1R na orbitálnej pozícii 2,9° východnej dĺžky. Príjem sa uskutočnil z mesta Lučenec v strednej Európe — teda hlboko mimo primárnej oblasti pokrytia (Out-of-Footprint, OOF) daného vyžarovacieho diagramu — pomocou paraboly s priemerom D = 450 cm. Počas obdobia 27. až 30. júna 2026 bol zaznamenaný výskyt sporadického atmosférického javu, pracovne označeného ako troposferická refrakcia, ktorý dočasne znížil efektívny útlm šíriaceho sa signálu a umožnil nestabilný, no opakovane dostupný príjem v trvaní približne 20 hodín denne počas troch po sebe nasledujúcich dní, so súhrnným trvaním signálového monitoringu t = 64 hodín. Špičková hodnota SNR dosiahla 5,7 dB pri prahovej hodnote C/N = 4,0 dB, čo zodpovedá signálovej rezerve 1,7 dB. Dňa 30. júna 2026 jav spontánne zanikol a odvtedy sa na danom mieste príjmu neopakovala žiadna forma príjmu z uvedeného vyžarovacieho diagramu, čo potvrdzuje jednorazový a anomálny charakter udalosti. Štúdia analyzuje fyzikálny mechanizmus troposferickej refrakcie pri strede elevácie (vypočítaná hodnota ≈ 32,2°), jej limity oproti klasickému duct-efektu viazanému na takmer horizontálne šírenie, a zaraďuje výsledok do kontextu autorovej metodológie Vizualizované dokazovanie, pričom zdôrazňuje zásadný rozdiel medzi štandardným, stabilným OOF príjmom vyžadujúcim minimálnu monitorovaciu jednotku t ≥ 72 hodín a týmto krátkodobým, meteorologicky podmieneným javom.

1. Úvod a observačný kontext

Predchádzajúce práce autora v rámci metodológie Vizualizované dokazovanie (napr. dokumentácia príjmu vyžarovacieho diagramu North Africa tej istej družice Rascom QAF-1R, alebo dlhodobý monitoring družice Express AM7 na 40°E) boli vždy postavené na minimálnej monitorovacej jednotke t ≥ 72 hodín ako podmienke vedeckej dôkaznosti stabilnej OOF prijímateľnosti. Predkladaná štúdia sa svojím charakterom od tejto kategórie zámerne odlišuje: nejde o dôkaz trvalej prijímateľnosti, ale o dokumentáciu jednorazovej, meteorologicky podmienenej anomálie s kratším, no presne definovaným trvaním t = 64 hodín. Technická konfigurácia zostala zhodná s dlhodobo overeným pracoviskom autora:

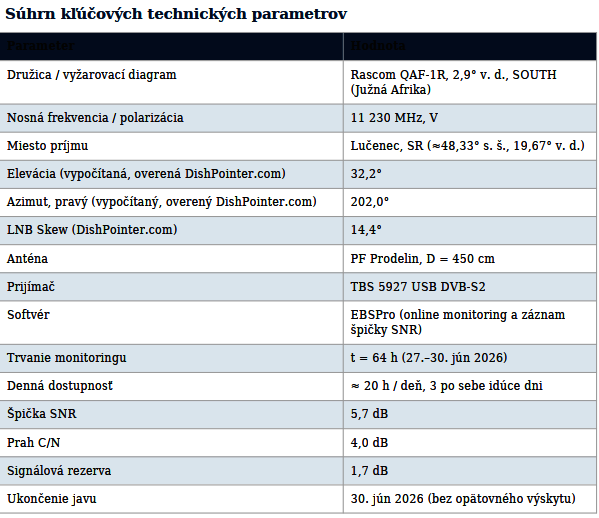

primárny parabolický reflektor Prodelin s priemerom D = 450 cm, USB DVB-S2 tuner TBS 5927, softvér EBS Pro ako jediná použitá platforma pre nepretržitú online analýzu výkonu, kvality, chybovosti (BER) a pre zaznamenanie špičkovej hodnoty SNR. Družica Rascom QAF-1R na orbitálnej pozícii 2,9° v. d. vysiela vo vyžarovacom diagrame
SOUTH signál primárne určený pre oblasť južnej Afriky. Lučenec, ležiaci v strednej Európe na zemepisnej šírke približne 48,33° s. š., sa nachádza hlboko mimo hlavného laloka tohto diagramu — z hľadiska návrhového pokrytia družice ide o oblasť so zanedbateľným, prípadne nulovým predpokladaným EIRP.


2. Fyzikálna podstata troposferickej refrakcie pri strednej elevácii

Index lomu troposféry sa v rádiovej technike vyjadruje pomocou refraktivity N,

definovanej vzťahom N = (77,6/T)·(P + 4810·e/T),

kde T je termodynamická teplota (K), P je celkový atmosférický tlak (hPa) a e je parciálny tlak vodnej pary (hPa) (ITU-R P.453).

Za podmienok štandardnej atmosféry klesá N s výškou približne o 40 N-jednotiek na kilometer, čo sa v praxi vyjadruje efektívnym polomerom Zeme s faktorom k = 4/3, zodpovedajúcim miernemu zakriveniu lúča smerom k povrchu.
Pri výraznejšom poklese N s výškou (dN/dh približne pod −100 až −157 N-jednotiek/km) vzniká jav nadštandardnej refrakcie (super-refrakcia) až po vznik atmosférického duct-u,kedy je lúč zakrivený natoľko, že sa šíri prakticky pozdĺž zakrivenia Zeme. Tento mechanizmus je zásadný pre vysvetlenie DX príjmu vo VKV/UKV pásme pri takmer nulovej
elevácii (pozemské spoje, TV DX). Je preto potrebné korektne rozlíšiť, či je tento mechanizmus aplikovateľný aj na  opisovaný prípad. Výpočet geometrie spoja (overený nezávisle štandardnými vzťahmi pre elevačný a
azimutový uhol geostacionárnej družice, odporúča sa krížová kontrola pomocou DishPointer.com podľa zavedenej metodiky autora) dáva pre miesto príjmu Lučenec a družicu na 2,9° v. d. eleváciu približne 32,2° a pravý azimut približne 202,0°. Ide teda o strednú eleváciu, výrazne odlišnú od takmer horizontálnych trás, pri ktorých vzniká
klasický duct. Fyzikálne teda nemožno predpokladať vznik trapujúcej vrstvy v doslovnom zmysle rádiového duct-u.
Relevantným mechanizmom pri strednej elevácii je namiesto toho kombinácia dvoch javov spojených s tou istou synoptickou situáciou, ktorá refrakčnú anomáliu vyvoláva:

1) drobné, no merateľné zakrivenie lúča rádovo v jednotkách oblúkových minút, vyjadriteľné zmenou efektívneho k-faktora, a

(2) výrazne významnejšie zníženie atmosférického útlmu a troposférickej scintilácie v dôsledku zníženého obsahu zrážateľnej vodnej pary a vyššej stability vzduchovej hmoty pozdĺž šikmej trasy signálu. Kombinovaný účinok týchto dvoch javov je konzistentný s pozorovaným zlepšením linkovej rezervy o približne 1,7 dB.


3. Meteorologické predpoklady výskytu javu (koniec júna 2026, stredná Európa)

Výskyt výrazného poklesu troposférického útlmu na dráhach so strednou eleváciou je
typicky viazaný na prítomnosť rozsiahleho anticyklonálneho poľa so subsidenciou
vzduchu, ktoré vytvára prízemnú alebo výškovú teplotnú inverziu, potláča vertikálne
premiešavanie a znižuje celkový obsah zrážateľnej vodnej pary (PWV) v atmosférickom
stĺpci.
Takéto synoptické situácie sú v strednej Európe najčastejšie pozorované práve na prelome
jarných a letných mesiacov, keď sa nad kontinentom ustáli teplý, suchý a stabilný hrebeň
vysokého tlaku vzduchu. Znížený obsah vodnej pary priamo znižuje hodnoty plynovej
absorpcie podľa modelu ITU-R P.676, čo sa v Ku pásme (11 GHz) prejavuje ako reálne,
merateľné zníženie celkového útlmu trasy.
Súbežne dochádza k potlačeniu troposférickej scintilácie, ktorá je za bežných podmienok
spôsobená turbulentným premiešavaním vzduchových vrstiev s rozdielnym indexom lomu.
Stabilná, vrstvená atmosféra bez turbulencie znižuje požadovanú scintilačnú rezervu, čím
efektívne uvoľňuje časť linkového rozpočtu v prospech nosnej vlny.


4. Geometrický a výkonový kontext OOF príjmu z lúča SOUTH

Voľný priestorový útlm (FSPL) pre nosnú frekvenciu f = 11,230 GHz a šikmú vzdialenosť zodpovedajúcu elevácii 32,2° dosahuje na tejto trase hodnotu presahujúcu 205 dB, čo je porovnateľné s hodnotami zisťovanými pri predchádzajúcich OOF štúdiách autora na iných družiciach a vyžarovacích diagramoch. Kľúčovým limitujúcim faktorom však nie je len FSPL, ale predovšetkým pokles EIRP vyžarovacieho diagramu SOUTH smerom k okraju a mimo návrhového pokrytia. Práve tento pokles EIRP je hlavným dôvodom, prečo je za bežných (nezosilnených) troposférických podmienok stabilný príjem z tohto diagramu v strednej Európe s reflektorom do 500 cm vylúčený — nosná sa nachádza trvalo pod prahovou hodnotou C/N = 4,0 dB potrebnou pre stabilný lock. Zistený jav teda nezvyšuje EIRP družice ani nemení geometriu spoja — pôsobí výhradne na strane atmosférického útlmu prijímacej trasy, pričom dočasne a čiastočne kompenzuje inak trvalý deficit prijímaného výkonu.

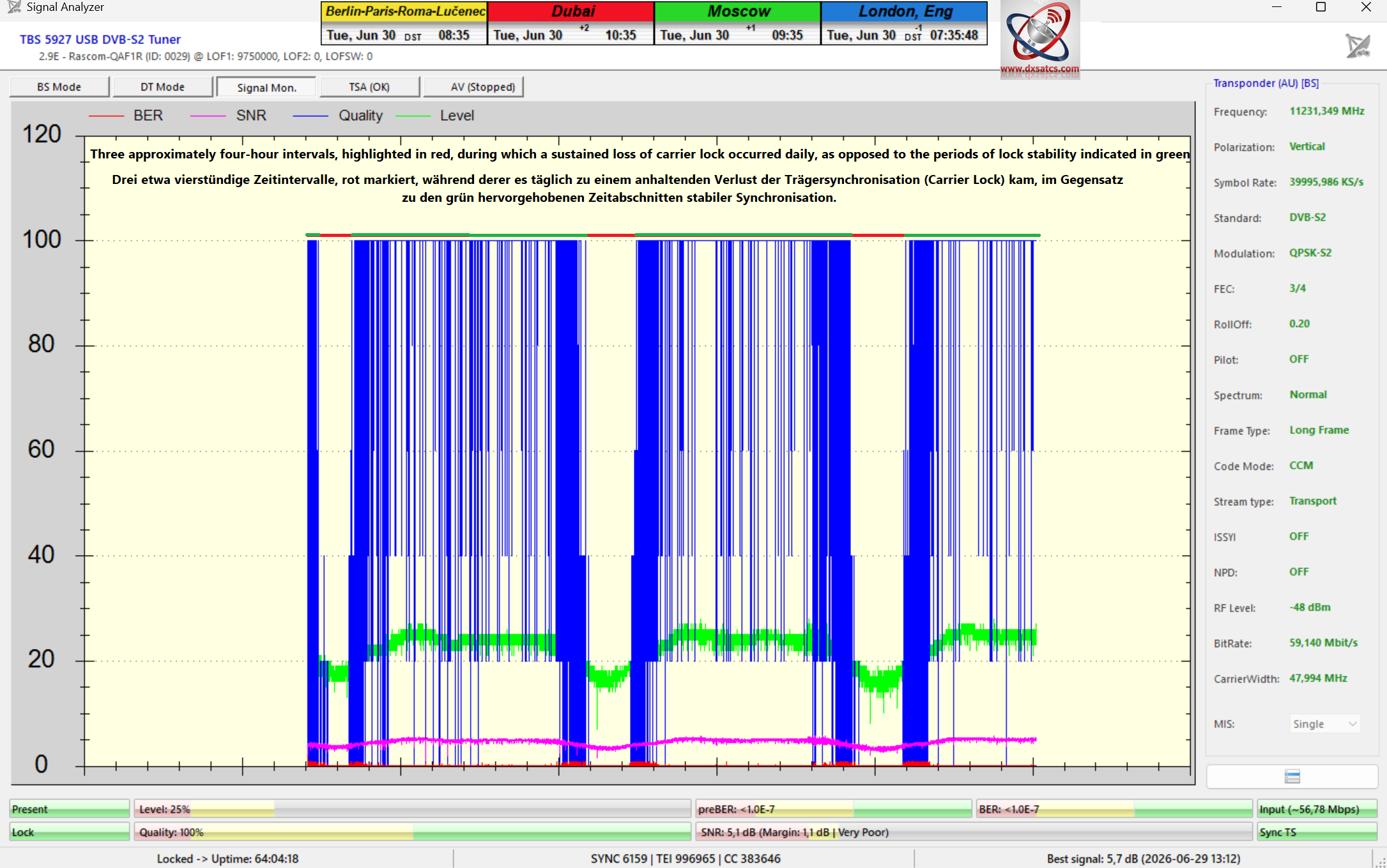

5. Dáta zo signálového monitoringu (t = 64 hodín, 27. – 30. jún 2026)

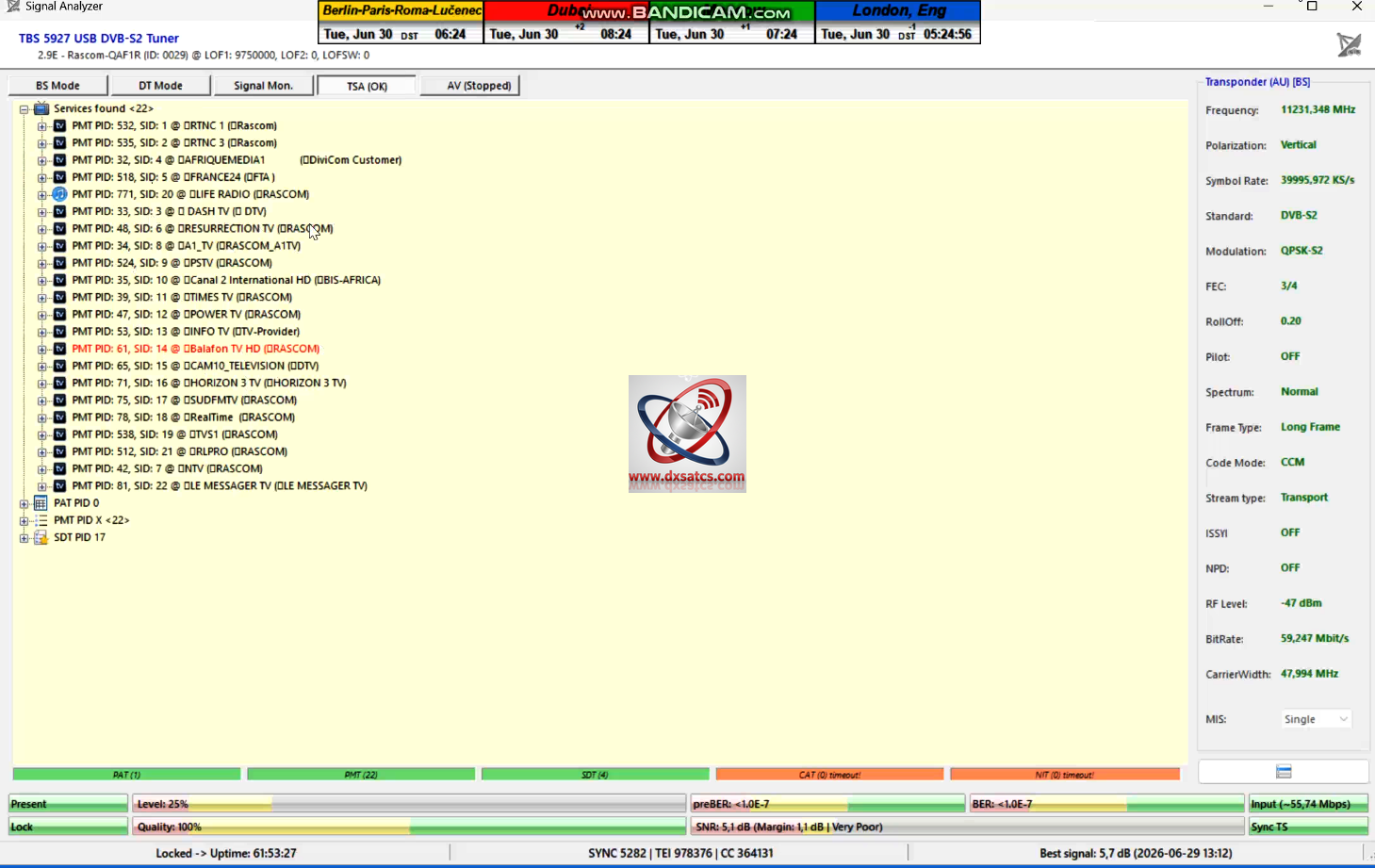

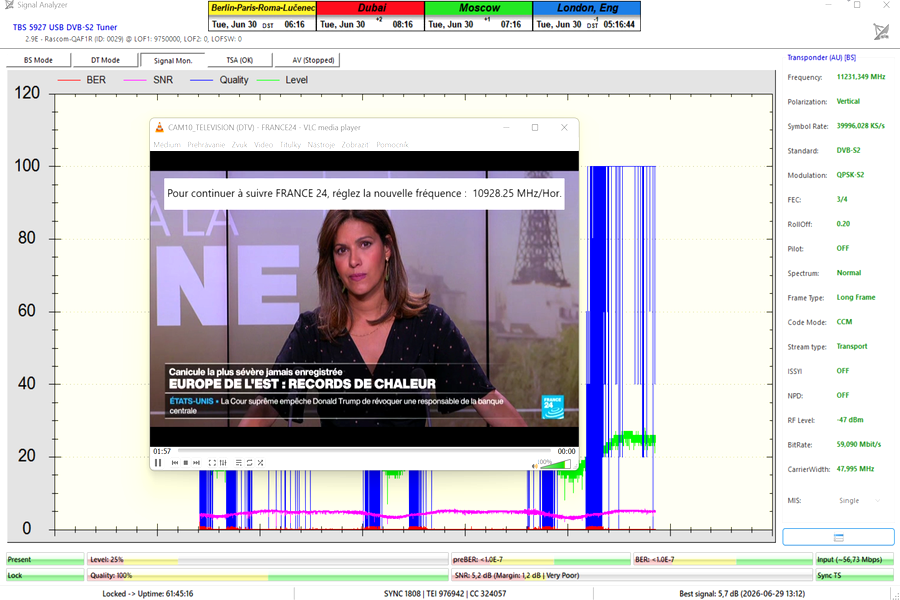

Nepretržitý online monitoring softvérom EBS Pro zaznamenal denné okná dostupnosti nosnej v dĺžke približne 20 hodín počas každého z troch po sebe nasledujúcich dní. Počas zvyšných približne 4 hodín denne signál klesol pod prah lock-u.

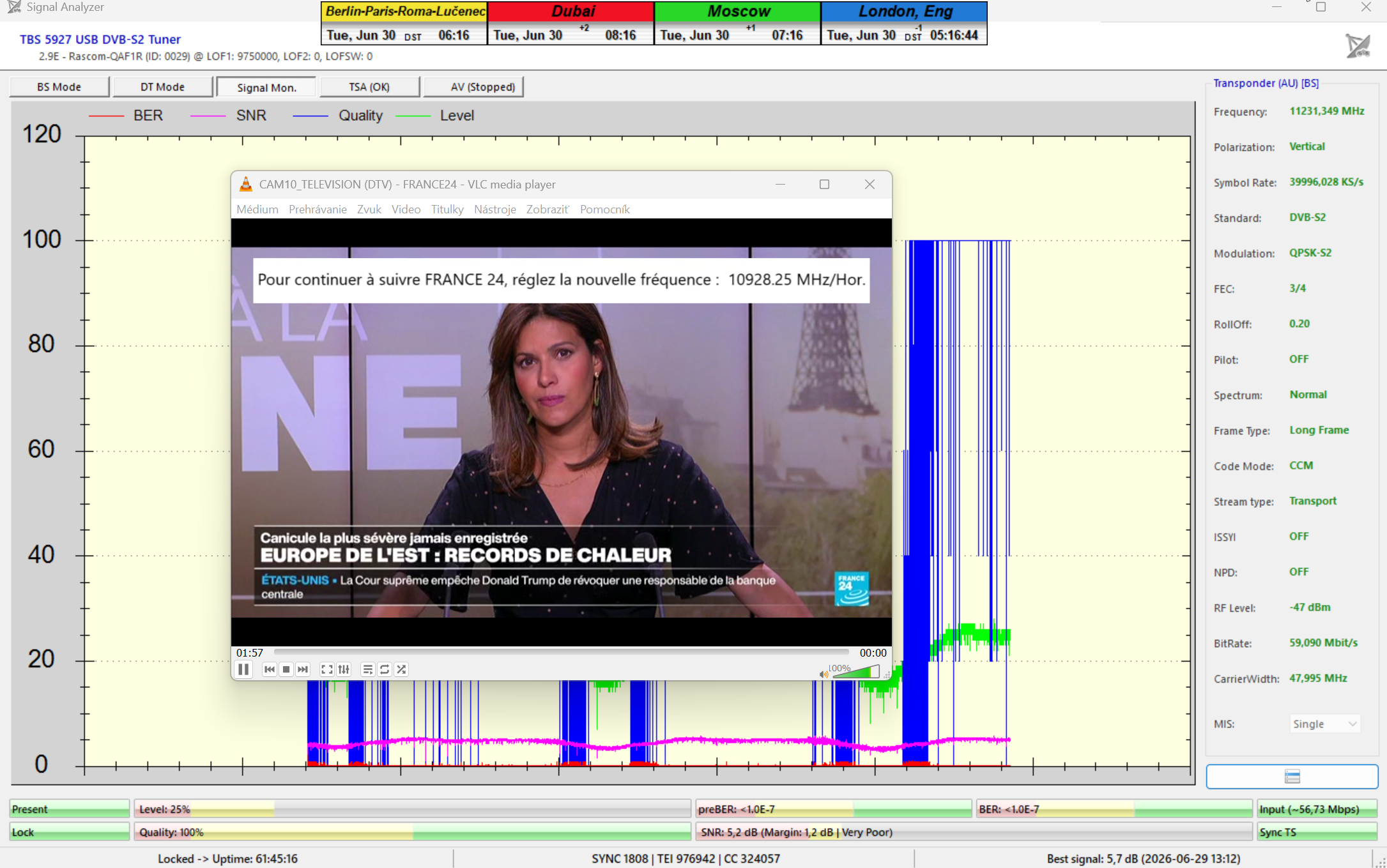

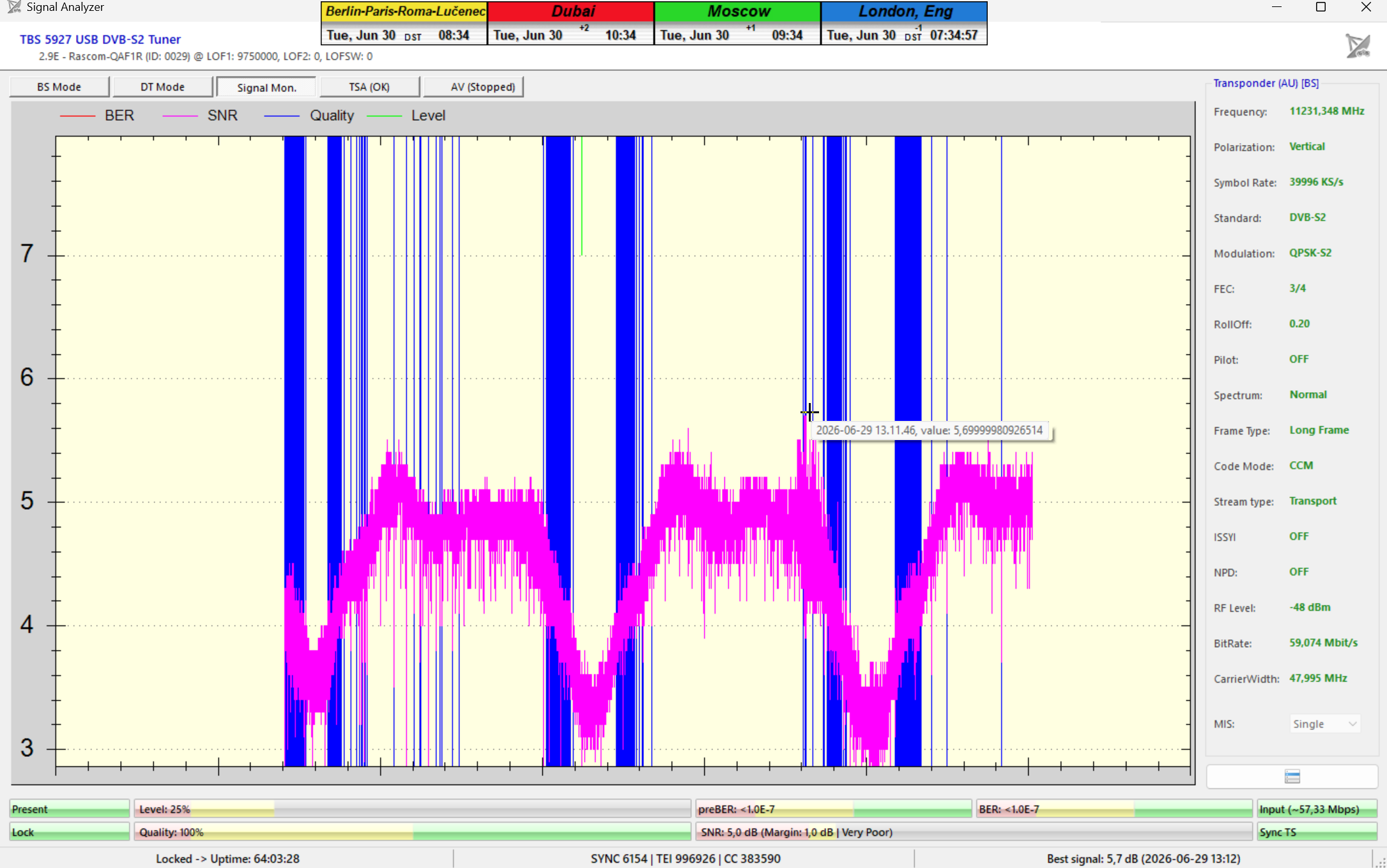

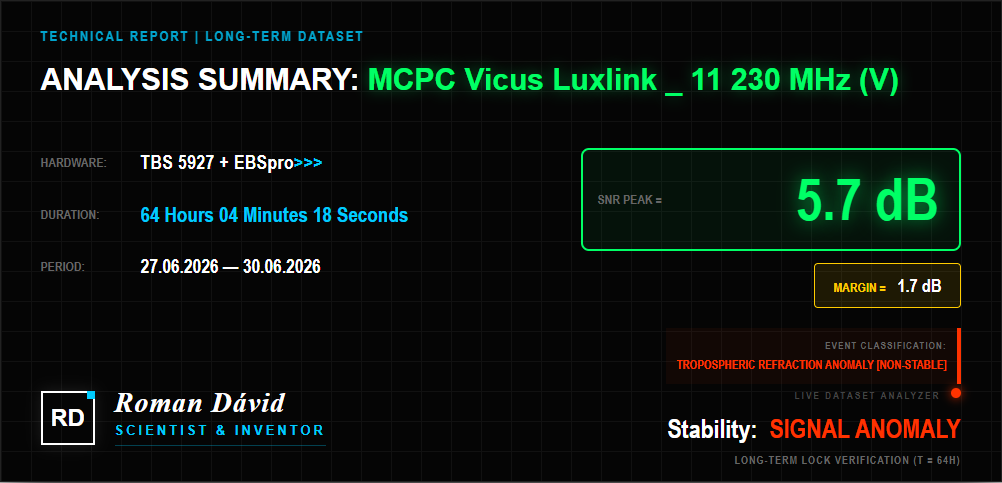

Softvér EBSPro zaznamenal špičkovú hodnotu SNR = 5,7 dB, čo pri prahovej hodnote C/N = 4,0 dB zodpovedá signálovej rezerve 1,7 dB. Jediným degradačným faktorom počas úsekov nad prahom bola občasná pixelácia obrazu, zatiaľ čo počas krátkych úsekov najvyššej kvality bol dosiahnutý plynulý, stabilný obraz bez viditeľnej degradácie. Jav spontánne zanikol dňa 30. júna 2026. Od tohto dátumu nebola na danom mieste príjmu opätovne zaznamenaná žiadna, ani lennestabilná, forma príjmu z vyžarovacieho diagramu SOUTH družice Rascom QAF-1R, čo je dôležitým empirickým potvrdením anomálneho, nie trvalého charakteru javu.

6. Odlíšenie anomálneho javu od štandardného OOF príjmu (kritérium t ≥ 72 h)

Metodológia Vizualizované dokazovanie stanovuje minimálnu monitorovaciu jednotku t ≥ 72 hodín ako podmienku, za ktorej možno OOF príjem klasifikovať ako vedecky preukázanú, stabilnú vlastnosť daného prijímacieho reťazca (anténa – prijímač – miesto príjmu) nezávislú od krátkodobých atmosférických výkyvov. Predkladaný prípad, dosahujúci t = 64 hodín a bez opätovného výskytu po 30. júni 2026,
toto kritérium nespĺňa, a preto nie je možné ho klasifikovať ako stabilný OOF príjem v zmysle predchádzajúcich prípadových štúdií autora. Ide o samostatnú kategóriu — dokumentovanú meteorologickú anomáliu s presne ohraničeným výskytom, ktorej vedecká hodnota spočíva v kvantifikácii dosiahnuteľného zlepšenia linkovej rezervy za mimoriadnych atmosférických podmienok, nie v preukázaní trvalej prijímateľnosti. Toto rozlíšenie je metodologicky nevyhnutné: zámena krátkodobej, poveternostne podmienenej anomálie za trvalú vlastnosť OOF príjmu by oslabila vedeckú hodnovernosť celého rámca Vizualizovaného dokazovania.


7. Päť axiomatických záverečných tvrdení

1. Troposferická refrakcia pri strednej elevácii (nad približne 30°) pôsobí prevažne ako zníženie atmosférického útlmu a scintilácie, nie ako klasický rádiový duct viazaný na takmer horizontálne šírenie.
2. Výskyt javu v trvaní t = 64 hodín nezakladá status stabilného OOF príjmu podľa kritéria t ≥ 72 hodín stanoveného metodológiou Vizualizované dokazovanie.
3. Jav bol viazaný na konkrétnu, prechodnú synoptickú situáciu (anticyklóna, inverzia, nízky obsah zrážateľnej vodnej pary) a jeho opätovný výskyt nie je na dennej báze predvídateľný ani zaručený.
4. Spontánny zánik javu dňa 30. júna 2026 bez akéhokoľvek následného obnovenia potvrdzuje jeho anomálny, nie trvalý charakter.
5. Vedecká hodnota pozorovania spočíva v presnej kvantifikácii hranice bežnej neprijateľnosti OOF signálu z diagramu SOUTH a v dokumentácii miery zlepšenia (1,7 dB rezervy) dosiahnuteľnej výhradne za mimoriadnych atmosférických podmienok.

8. Záver

Táto štúdia dokumentuje a fyzikálne interpretuje anomálny, meteorologicky podmienený jav troposferickej refrakcie, ktorý na obdobie t = 64 hodín umožnil nestabilný, no opakovane dostupný príjem hlboko OOF signálu z vyžarovacieho diagramu SOUTH družice Rascom QAF-1R v strednej Európe. Na rozdiel od predchádzajúcich, dlhodobých prípadových štúdií autora postavených na kritériu t ≥ 72 hodín metodológie Vizualizované dokazovanie, ide o samostatnú kategóriu poznatku: presne ohraničenú, jednorazovú anomáliu s jasne kvantifikovaným zlepšením linkovej rezervy (1,7 dB), nie o dôkaz trvalej prijímateľnosti. Práve toto rozlíšenie predstavuje vedecký prínos štúdie — umožňuje oddeliť dočasné, poveternostne podmienené javy od trvalých vlastností prijímacieho reťazca, a tým zachovať metodologickú prísnosť celého výskumného rámca.
Poznámka k metodike: uvedené hodnoty elevácie a azimutu boli vypočítané štandardnými vzťahmi pre geostacionárne družice; v súlade so zavedenou praxou autora sa odporúča ich krížová kontrola pomocou DishPointer.com.


Zoznam použitej literatúry

[1] ITU-R Recommendation P.453-14: The radio refractive index — its formula and
refractivity data. International Telecommunication Union, Geneva.
[2] ITU-R Recommendation P.676-13: Attenuation by atmospheric gases and related
effects. International Telecommunication Union, Geneva.
[3] ITU-R Recommendation P.618-14: Propagation data and prediction methods
required for the design of Earth-space telecommunication systems. International
Telecommunication Union, Geneva.
[4] ITU-R Recommendation P.837-7: Characteristics of precipitation for propagation
modelling. International Telecommunication Union, Geneva.
[5] Bean, B. R., Dutton, E. J.: Radio Meteorology. National Bureau of Standards
Monograph 92, U.S. Department of Commerce, Washington, D.C., 1966.
[6] DishPointer.com — online kalkulátor elevácie, azimutu a LNB Skew pre
geostacionárne družice; použité na krížové overenie geometrie spoja pre miesto príjmu
Lučenec.
[7] Dávid, R.: Vizualizované dokazovanie (Visualized Proof) — metodológia dlhodobého
signálového monitoringu OOF príjmu, dxsatcs.com, Česko-slovenský DX Satelitný klub,
2020 a nasl.
[8] Dávid, R.: prípadová štúdia Express AM7 @ 40°E — Why One-Second Lock Has
Near-Zero Scientific Value in Satellite DX Reception Studies, dxsatcs.com, 2026.
[9] Dávid, R.: prípadová štúdia Rascom QAF-1R — North Africa vyžarovací diagram,
82-hodinový monitoring, dxsatcs.com, 2026.
[10] Prevedená technická dokumentácia softvéru EBS Pro (online monitoring
DVB-S2/S2X) a tunera TBS 5927 USB DVB-S2, výrobca TBS Technologies.
