SES 4 at 22.0°W-West Africa-satellite reception in the central Europe region : Canal + Afrique - Visualized proving verified in the minimum unit t=72 hours
The Center for Scientific and Research Activities in the matter
of satellite reception of the TV network Canal+ Afrique
from the SES 4 satellite at 22°W in the Central European region
by the author Roman Dávid from Lučenec
CanalSatellite Horizons-Canalsat Afrique-Canal+ Afrique
SES 4 at 22.0°W_West Africa footprint
10 986 > 11 051 > 11 111 > 11 171 MHz _ V
PF 450 cm:Visualized proving verified in the minimum monitoring unit t=72 hours
Note : In this scientific and research center, the functionality of a technological process and invention called Synchronous Nanocorrections,
authored by Roman Dávid from Lučenec, is systematically proven, and it is also the only place where you can encounter the benefits of this technology.
In diesem wissenschaftlichen und Forschungszentrum wird systematisch die Funktionalität des technologischen Verfahrens und der Erfindung
mit dem Namen "Synchrone Nanokorrekturen" vom Autor Roman Dávid aus Lučenec nachgewiesen. Es ist gleichzeitig der einzige Ort,
an dem Sie dieser Technologie persönlich begegnen können.
Upozornenie : V tomto vedecko-výskumnom centre sa systematicky dokazuje funkcia technologického postupu a vynálezu s názvom
"Synchrónne nanokorekcie", od jej autora Romana Dávida z Lučenca a je to zároveň jediné miesto kde sa s výhodami tejto technológie môžete stretnúť
( Last update date: 7.2.2024 )

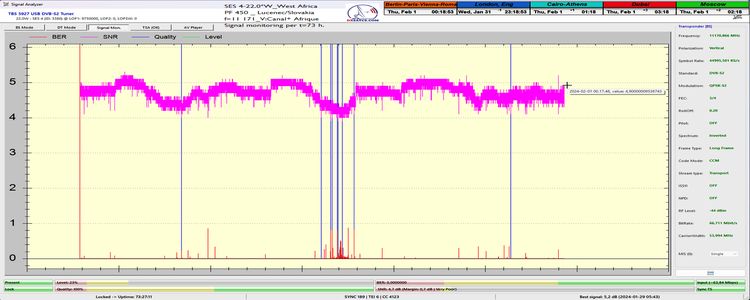

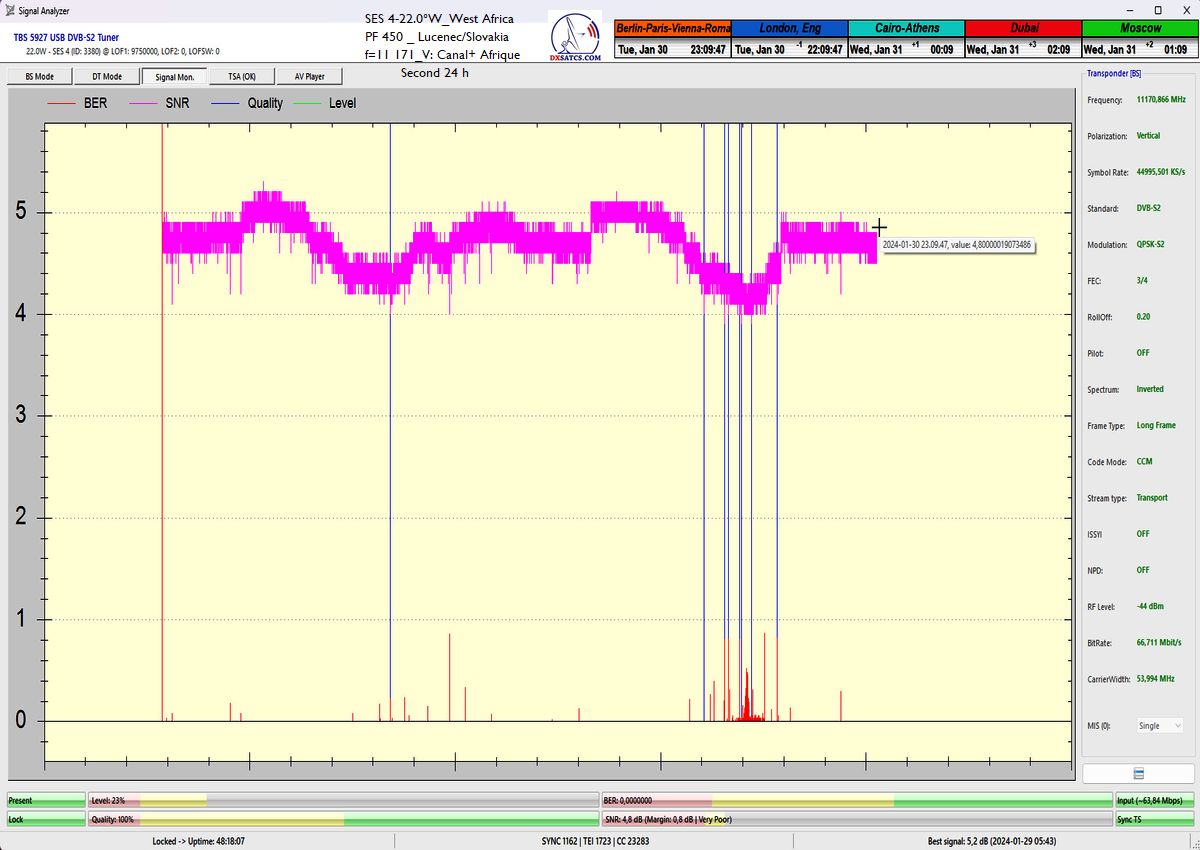

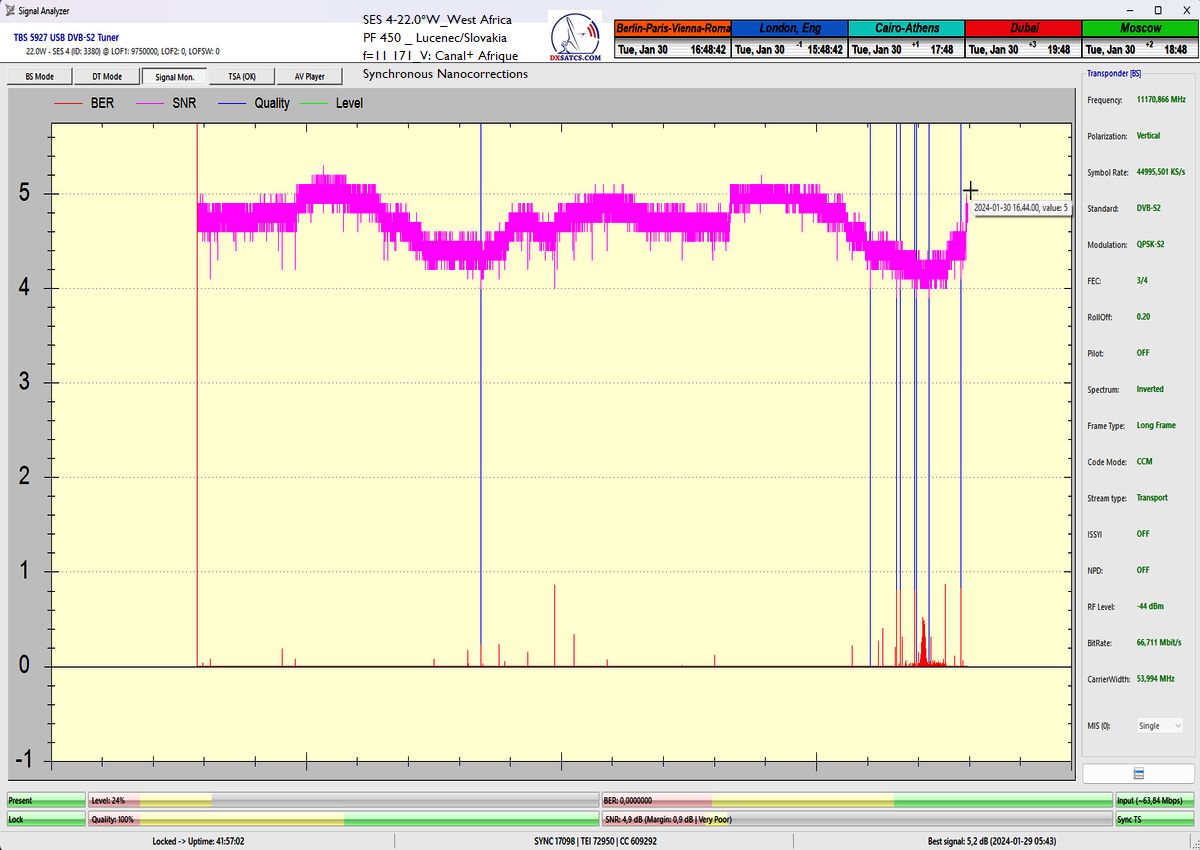

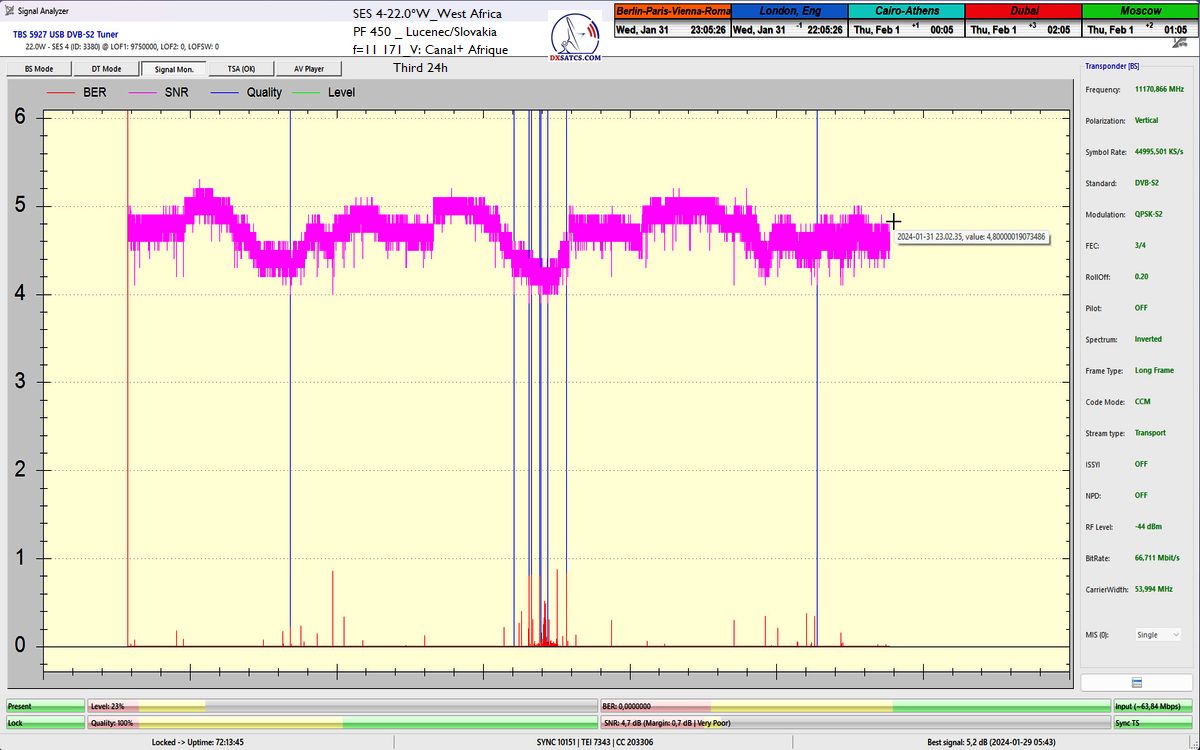

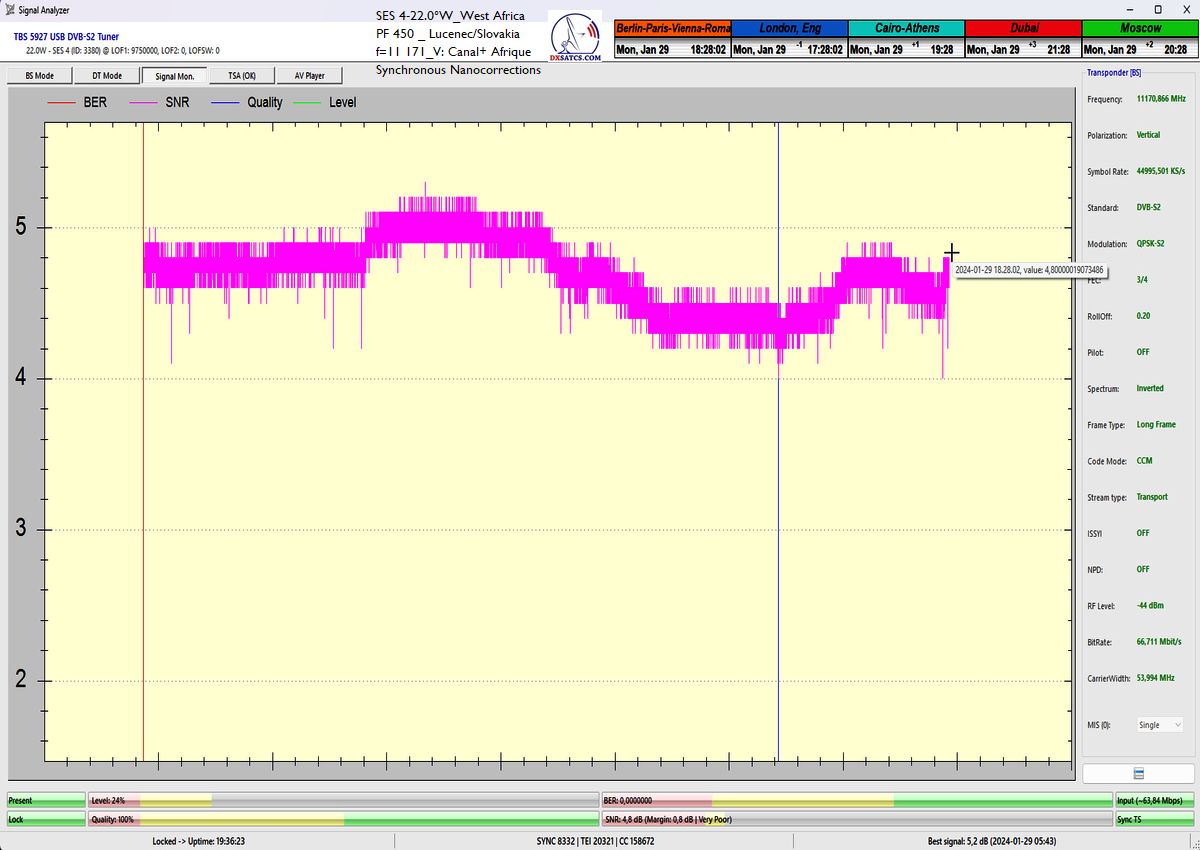

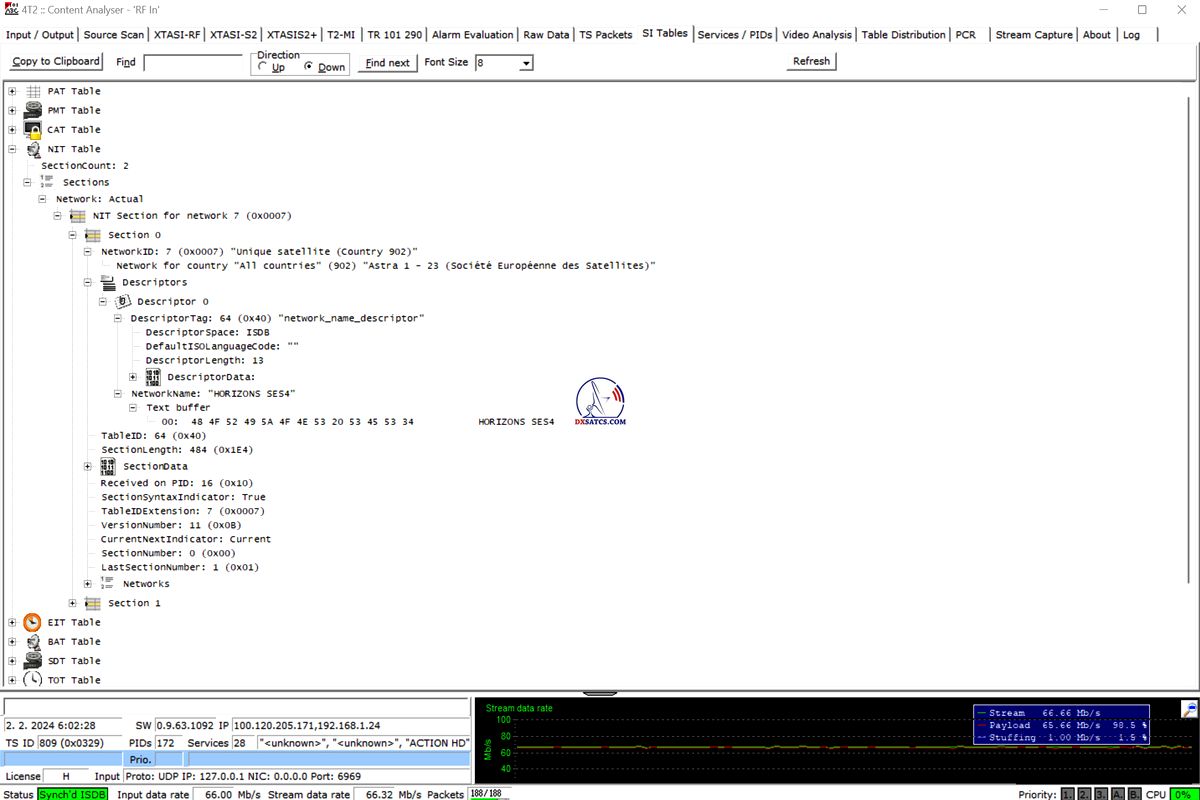

►7.2.2024: Canal+ Afrique/f=11 171 MHz_V : How is the lowest EIRP power intensity from the first four transponders of the West Africa diagram
demonstrated in continuous signal monitoring in the geographical region of Central Europe?
> 1,Monitored frequency f=10 986 MHz_V : CanalSatellite Afrique <

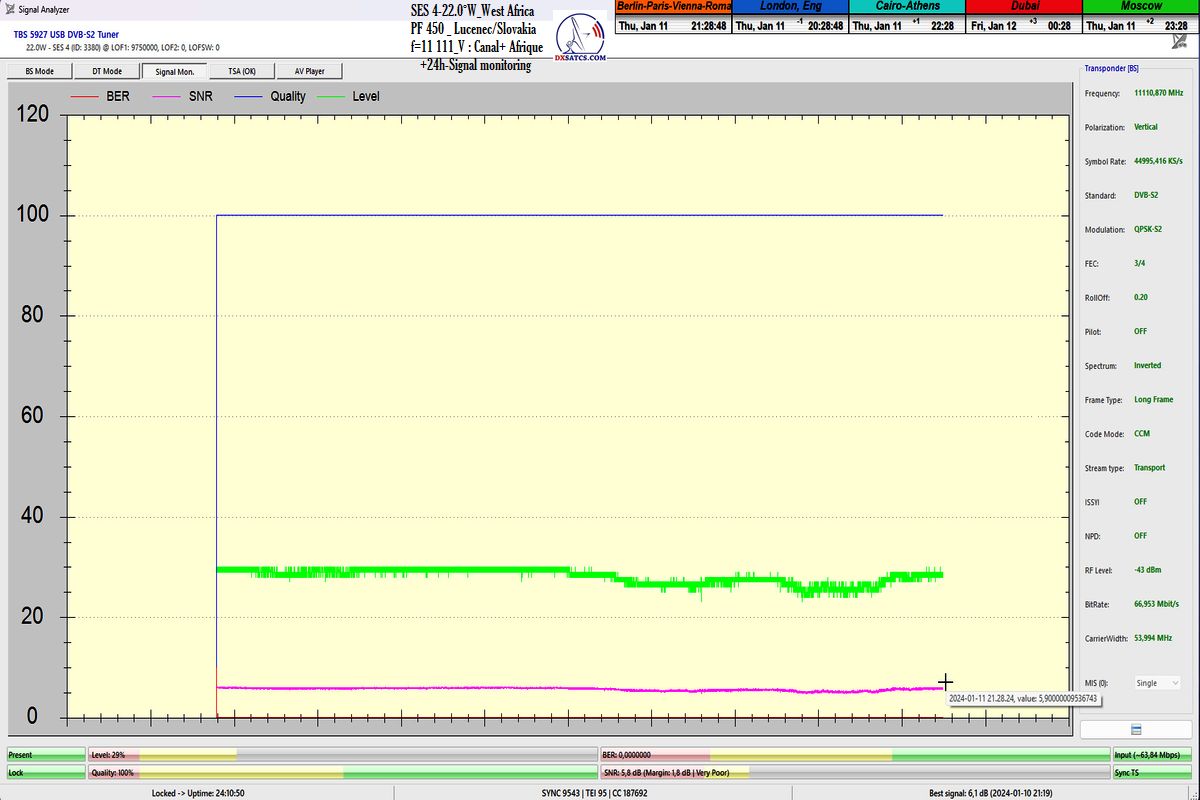

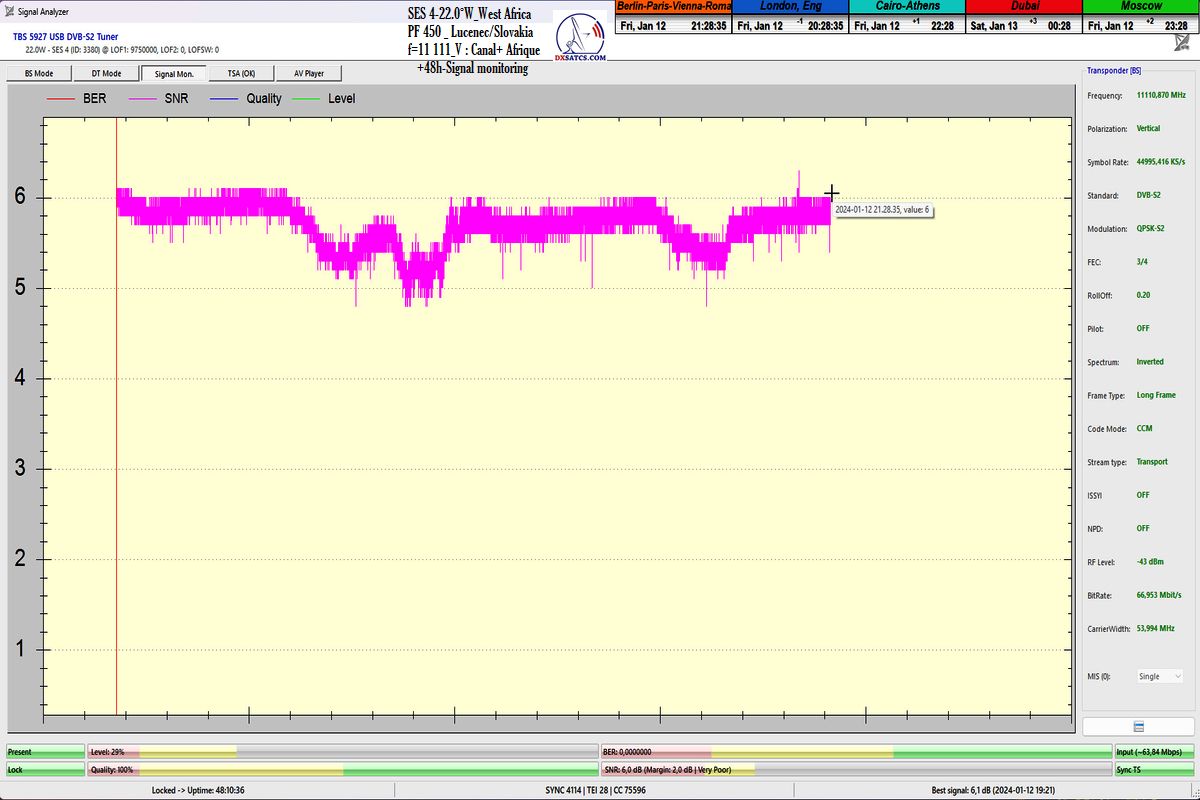

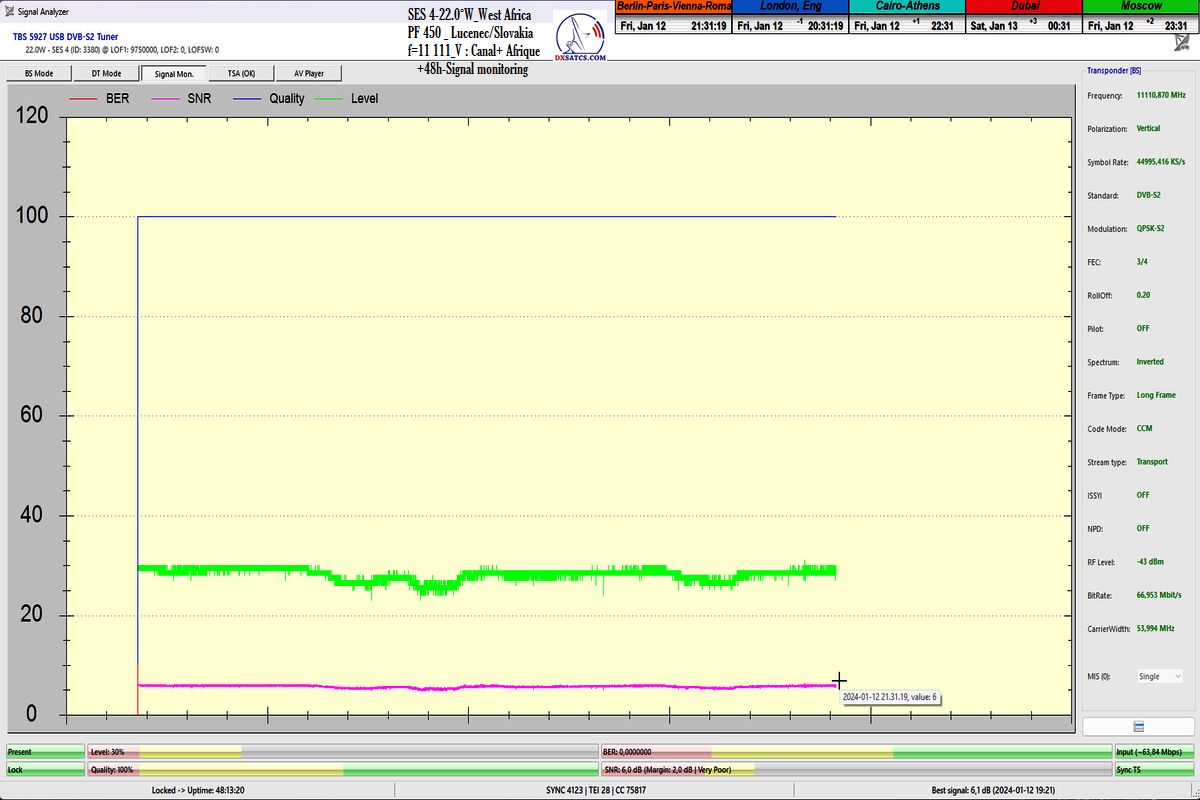

►►SES 4 at 22.0°W-West Africa-Canal+ Afrique : Continuous signal monitoring / Nepretržitý signálny monitoring

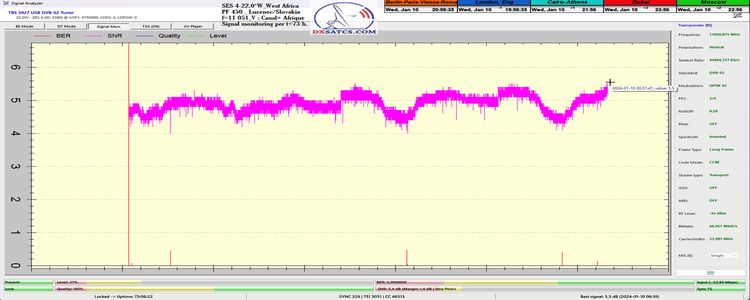

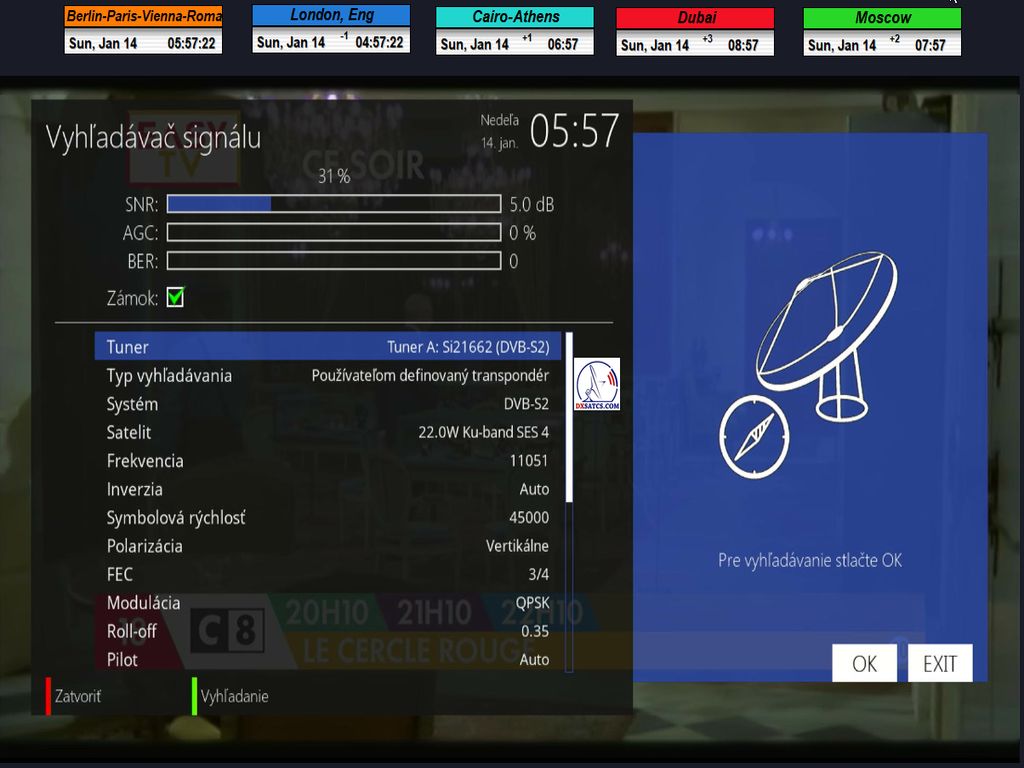

> 2,Monitored frequency f=11 051 MHz_V : Canal plus Afrique <
- Überprüfen Sie die Wahrhaftigkeit meiner Aussagen basierend auf visualisierten Beweisen in der Einheit von t=73 Stunden -

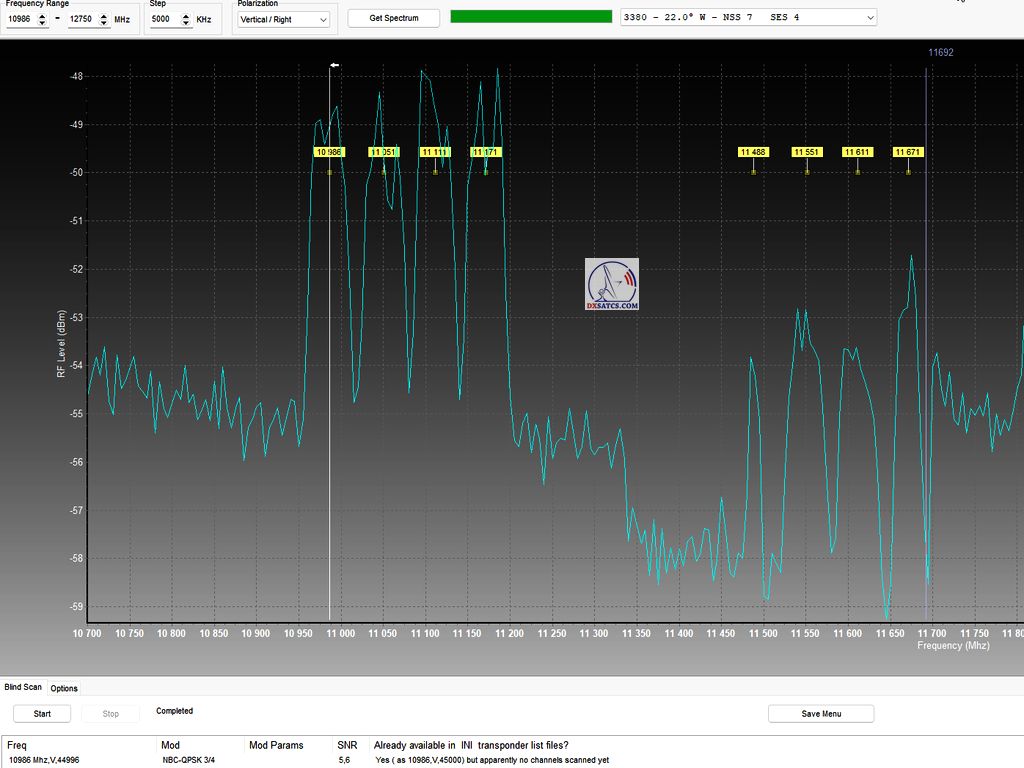

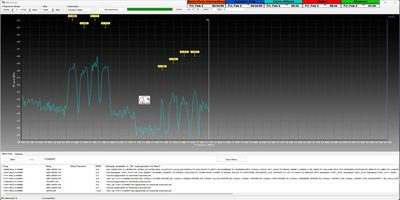

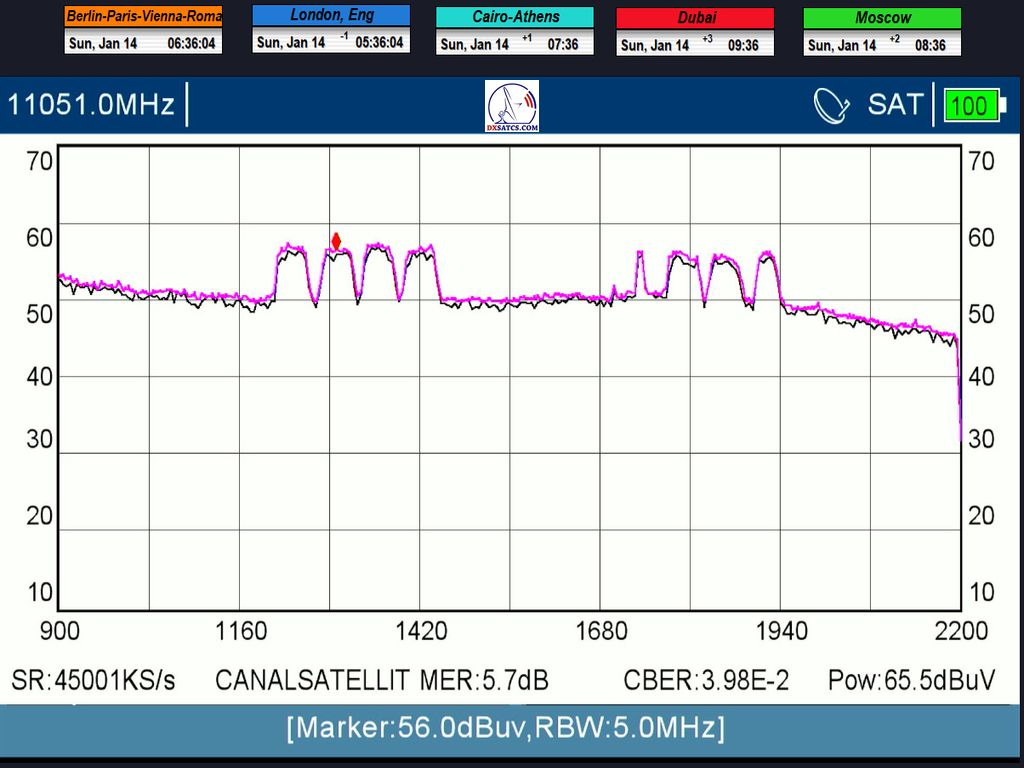

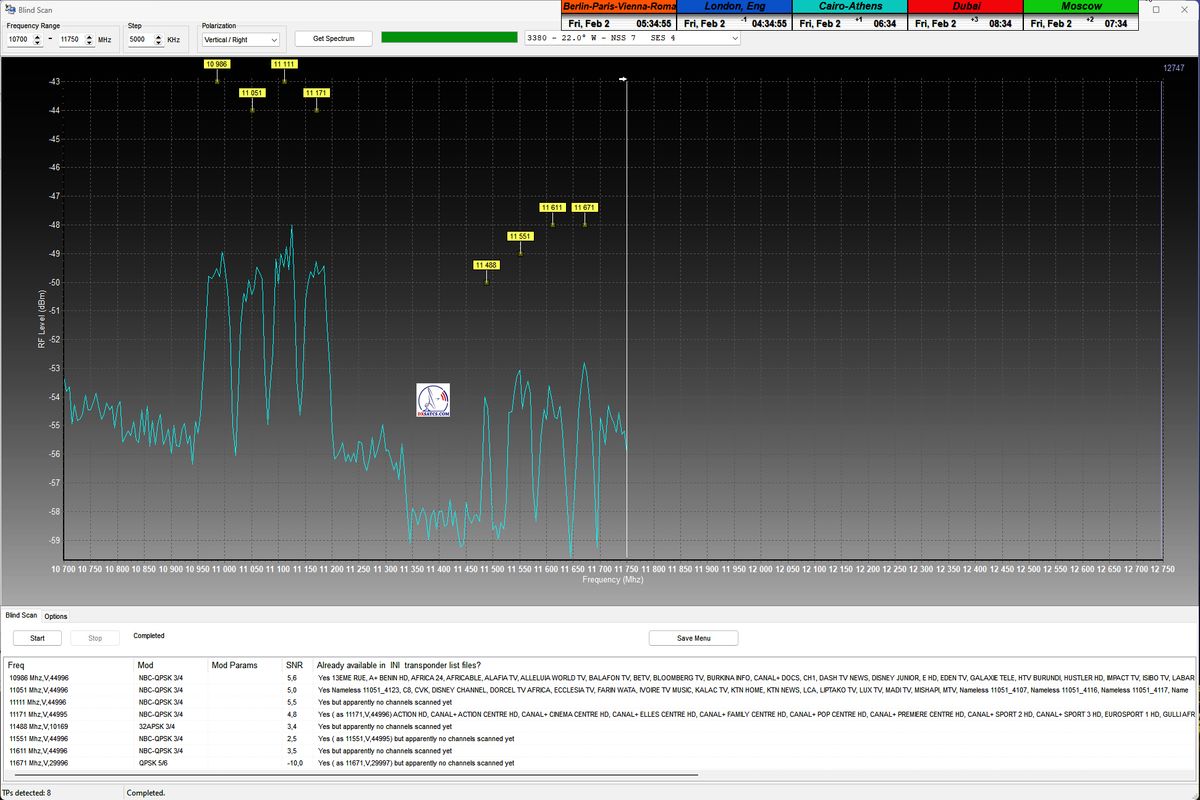

- 14.1.2024-spectrum scan by DVB Dream - - 13.1.2024-spectrum analysis by Televes -

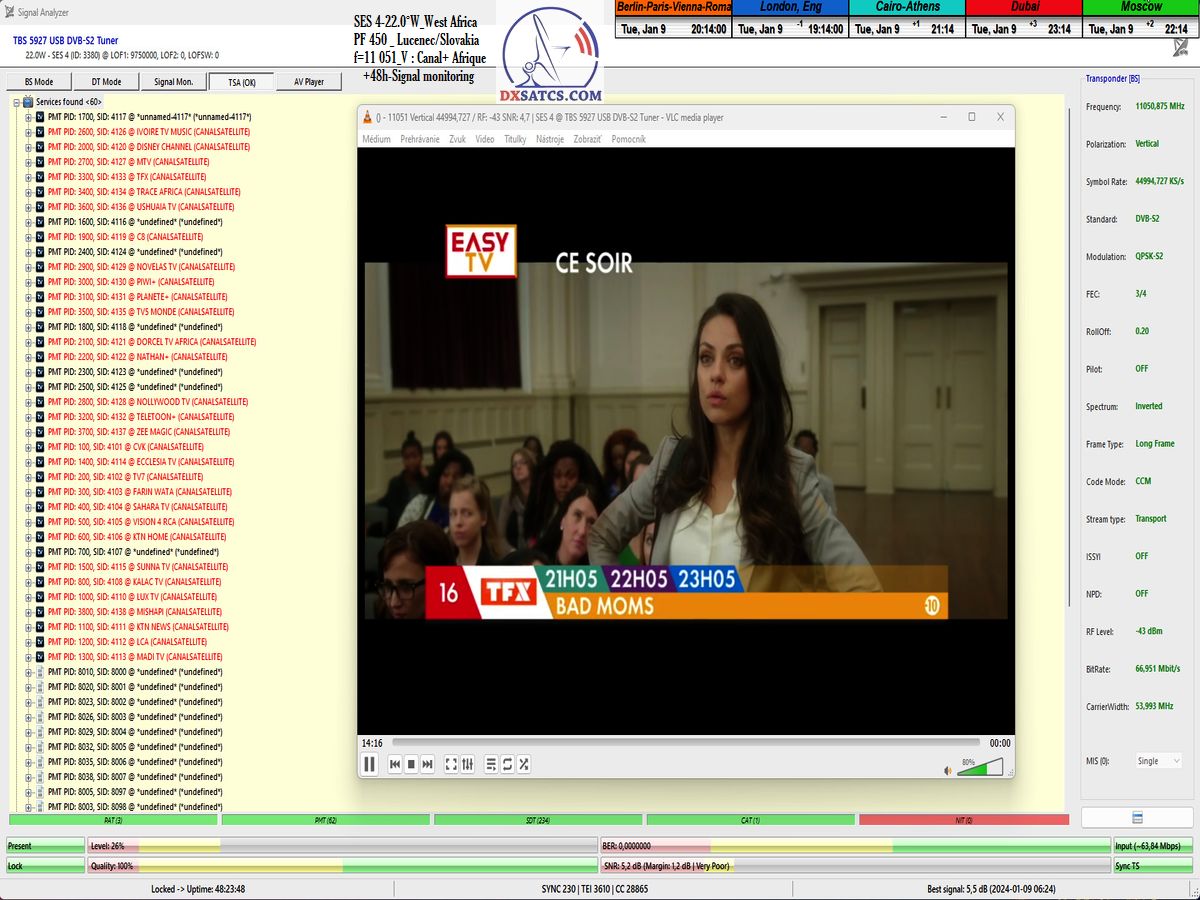

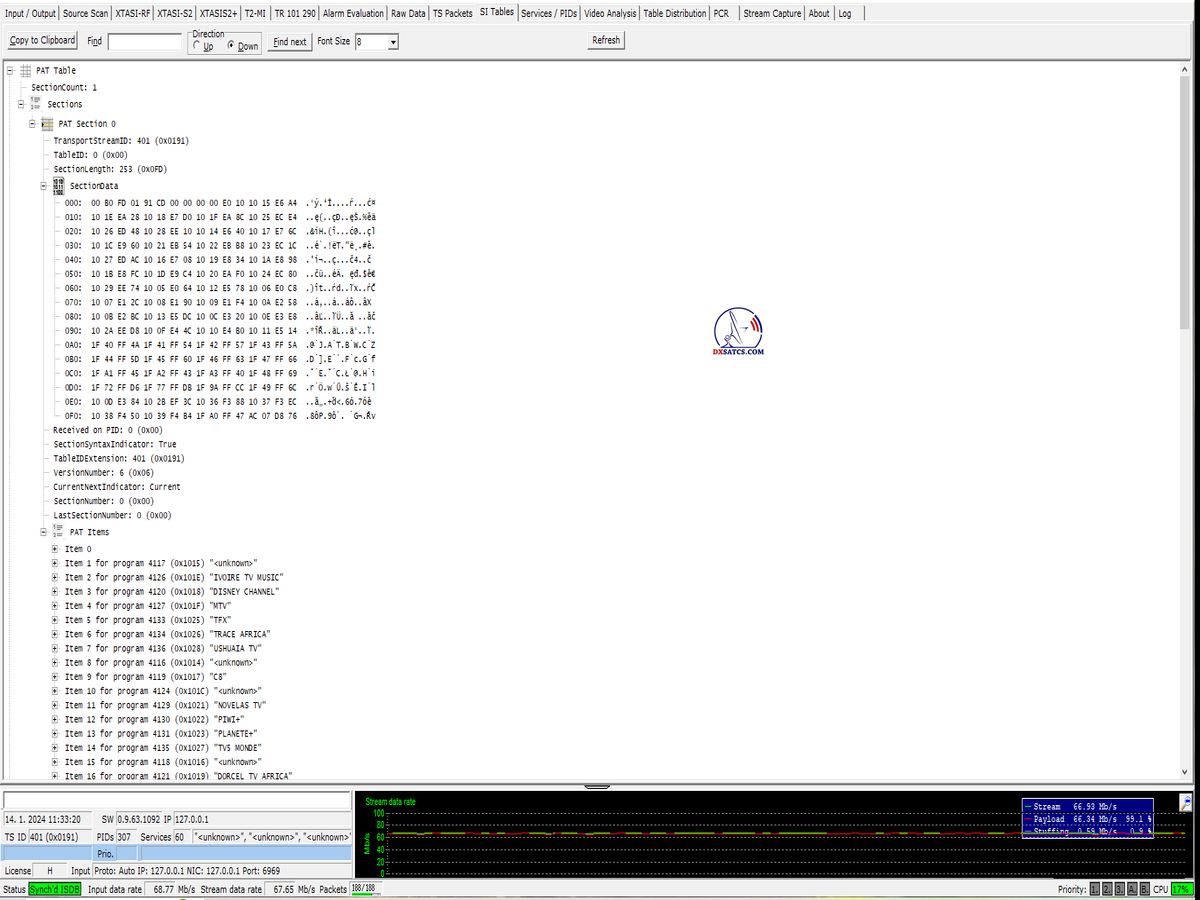

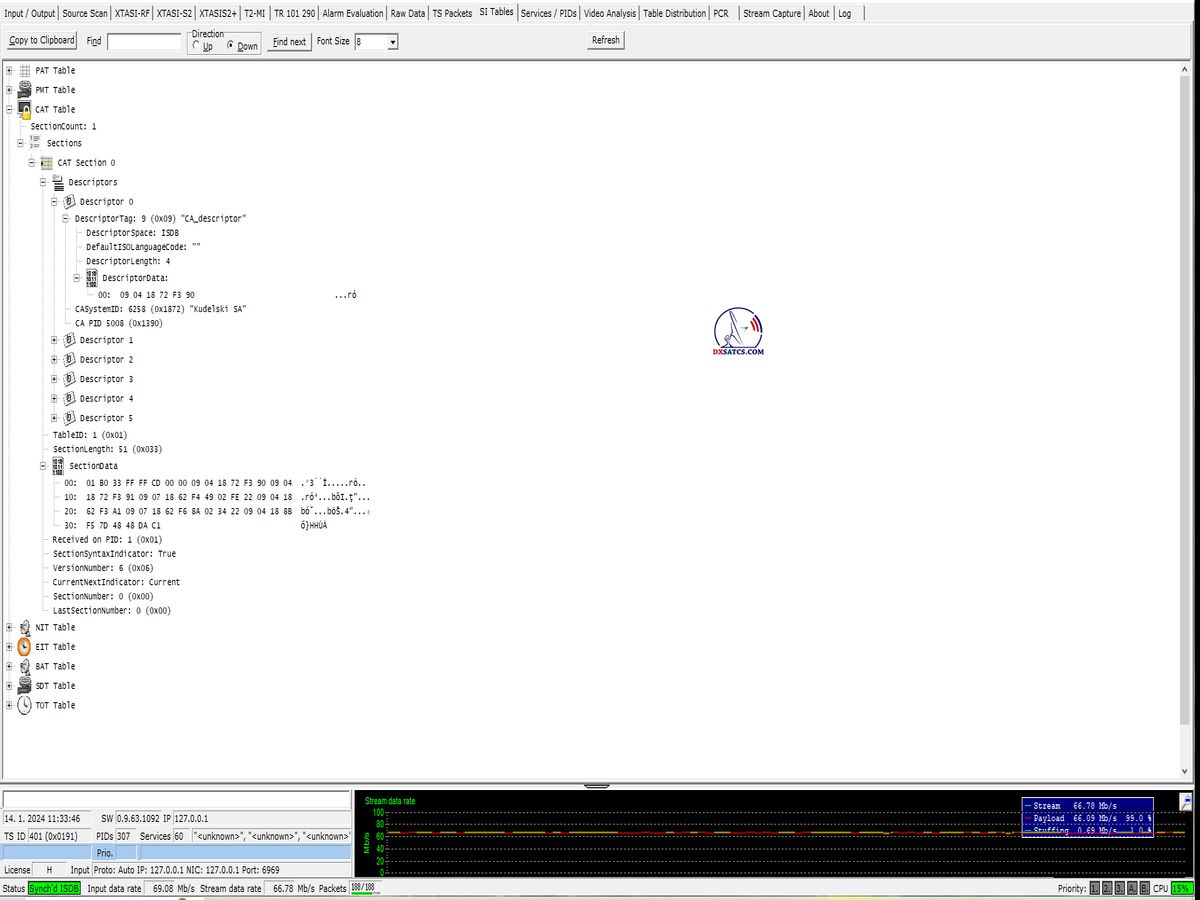

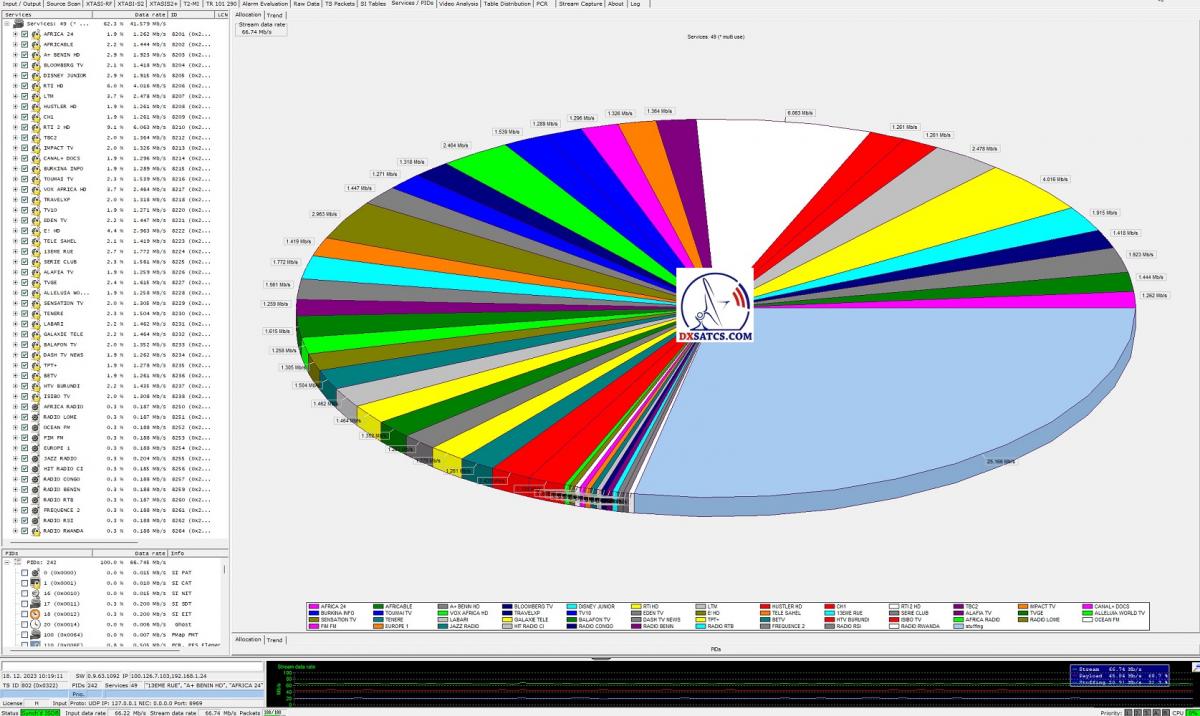

►4T2 Content analyser : 11 051 V - Services/Pids + PAT Table + CAT Table
> 3,Monitored frequency f=11 111 MHz_V : Canal plus Afrique <

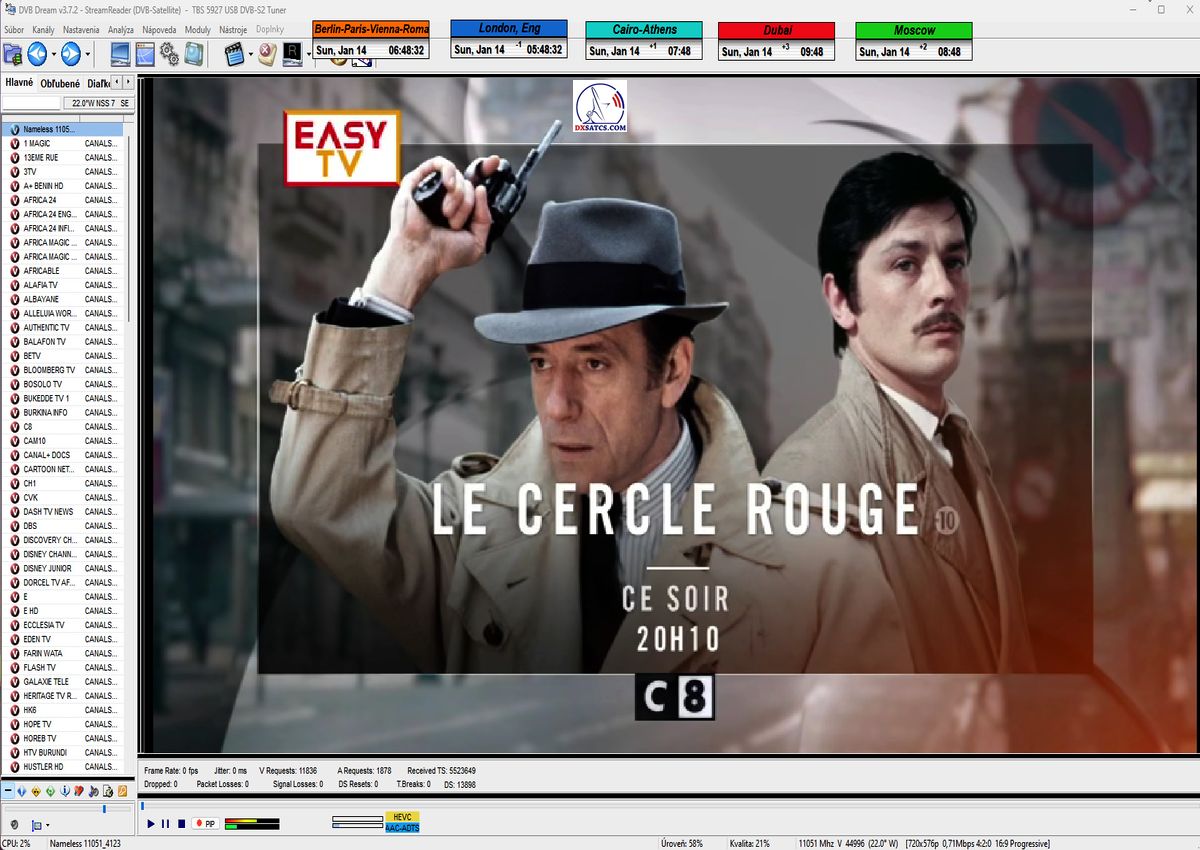

- 14.1.2024-TPs detected+SNR quality_ by DVB Dream - - 13.1.2024-spectrum analysis by Televes -

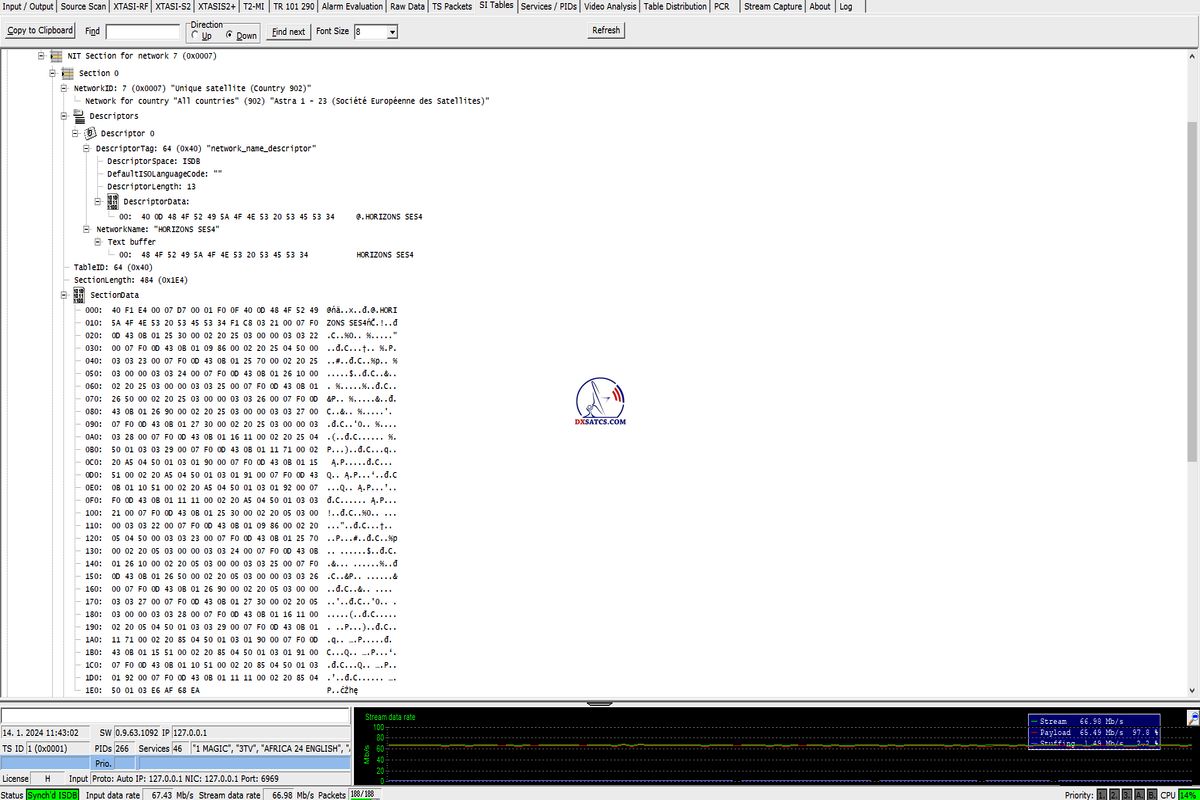

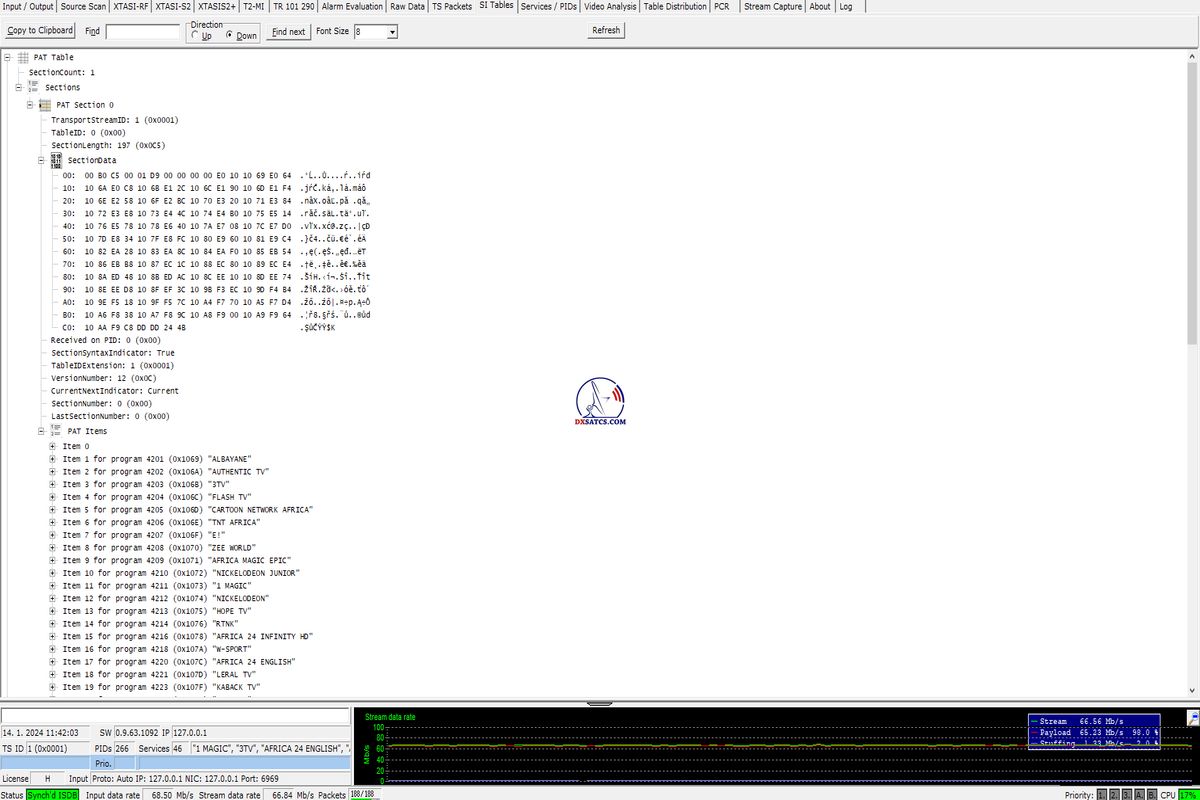

►4T2 Content analyser : 11 111 V - Services/Pids + PAT Table + NIT Table
DE_Wie wird die niedrigste EIRP-Leistungsintensität der ersten vier Transponder des Diagramms für Westafrika im kontinuierlichen Signalmonitoring
in der geografischen Region Mitteleuropa demonstriert?
in der geografischen Region Mitteleuropa demonstriert?
SK_Ako sa najnižšia intenzita výkonu EIRP z prvých štyroch transpondérov diagramu západná Afrika demonštruje v kontinuálnom signálnom monitoringu
v zemepisnej oblasti stredná Európa ?

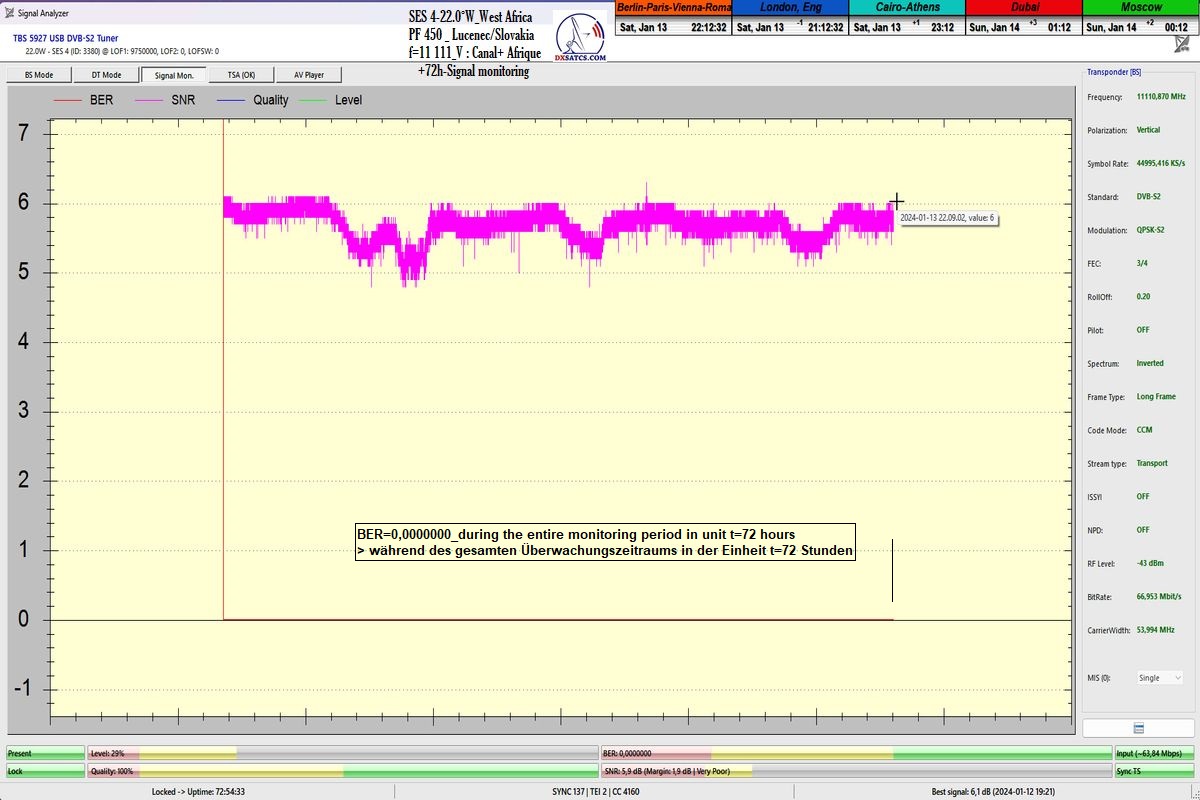

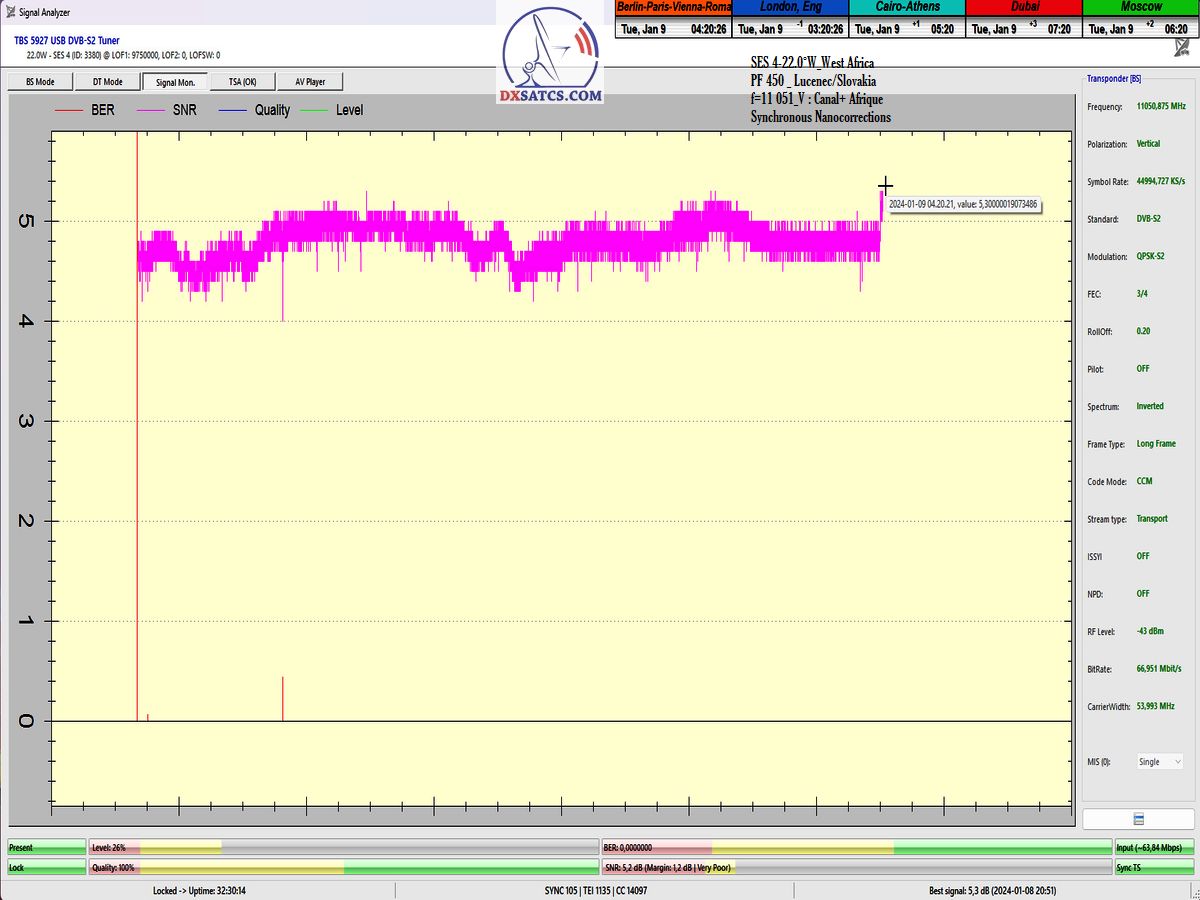

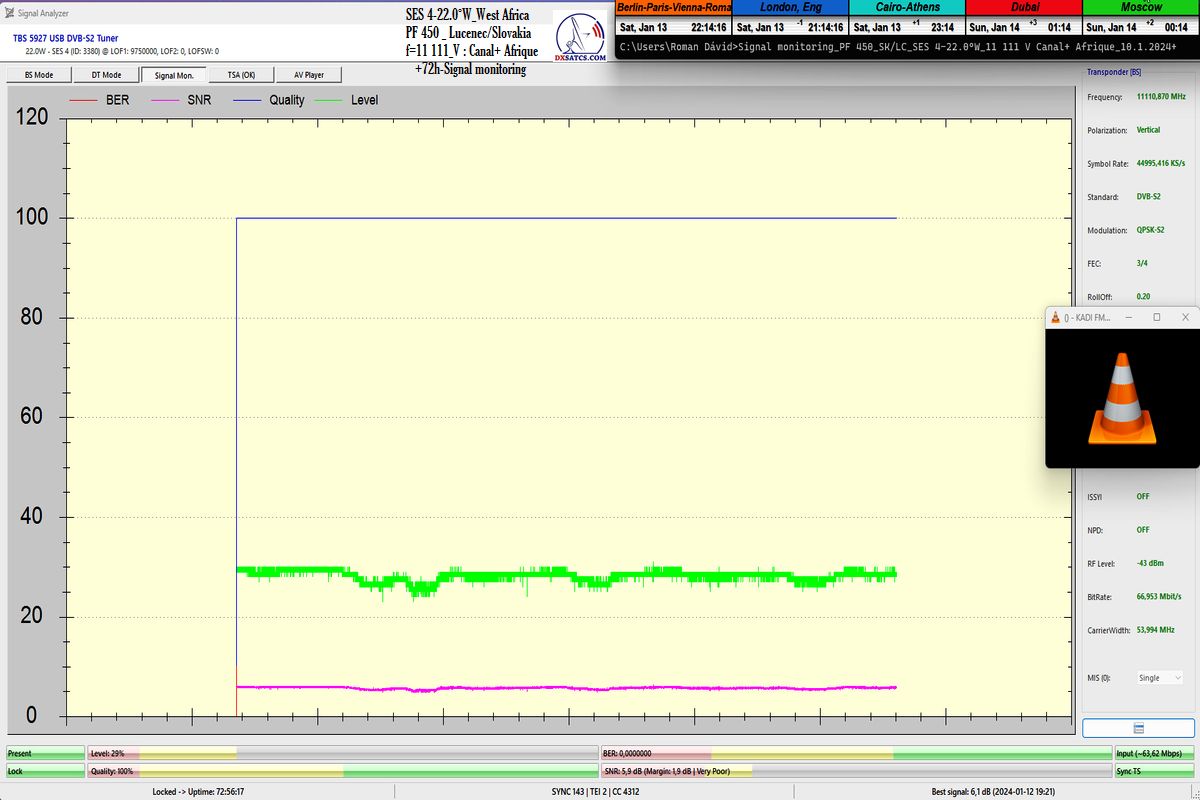

►17.1.2024 :Canal+ Africa_Roman Dávid from Lučenec is the first in Europe to indisputably achieve a constant LOCK at two frequencies
f=11 051+11 111 MHz.This accomplishment includes maintaining a state of consistently zero error rate BER=0.0000000 throughout
the entire 72-hour monitoring verification unit, but exclusively on the frequency f=11 111 MHz. The research conducted by the author takes
place in the geographical region of Central Europe with a reflector diameter (D) of 450 cm.
DE_Canal+ Afrika_Roman Dávid aus Lučenec ist der Erste in Europa, der unbestreitbar einen konstanten LOCK bei zwei Frequenzen
f=11,051+11,111 MHz,erreicht hat.Diese Leistung umfasst das Aufrechterhalten eines konstanten Nullfehlerratenzustands BER=0,0000000
während der gesamten 72-stündigen Überwachungsverifizierungseinheit, jedoch ausschließlich auf der Frequenz f=11,111 MHz. Die vom Autor
durchgeführte Forschung findet in der geografischen Region Mitteleuropa mit einem Reflektordurchmesser (D) von 450 cm statt.
SK_Canal+ Afrika v strednej Európe _ Roman Dávid z Lučenca je tým prvým v Európe,kto nespochybnitelne dokázal dosiahnutie jedného
konštantného LOCKU na daných frekvenciách 11 051+11 111 MHz a stav konštantne nulovej chybovosti BER:0,0000000 v celej verifikačnej
jednotke monitoringu t=72 hodín len na f=11 111 MHz v zemepisnej oblasti Stredná Európa s priemerom D=450 cm.
►27.12.2023 : Dnes uverejňujem prvé dokazovanie vykonané na frekvencii f=10 986 MHz verifikované dostatočnou jednotkovou dĺžkou t=86 hodín
►►SES 4 at 22.0°W-West Africa-Canal+ Afrique : Justification of Proving/Zdôvodnenie dokazovania
Slovak,English and from today also German language
SK_Metodický postup meraní,ktorý verifikuje nespochybnitelné výsledky odvodené od minimálnej jednotky monitoringu t=72 hodín
Eng_Methodical procedure of measurements that verifies indisputable results derived from the minimum monitoring unit at t=72 hours.
Auf Deutsch_Methodischer Messablauf, der unbestreitbare Ergebnisse aus der minimalen Überwachungseinheit bei t=72 Stunden ableitet
und verifiziert.
Sk_Len správne zadefinovaný metodický postup meraní a zberu dát vedie k nespochybnitelným výsledkom,ktoré demonštrujú realitu
satelitného príjmu v danej zemepisnej oblasti.Nesprávny,alebo tiež antimetodický a zavádzajúci postup odvodený len od publikovania
samotných analýz frekvenčného spektra so zamknutými nosnými prenosu vedie výlučne len ku chybným výsledkom,úsudkom a nenaplneným
očakávaniam.Antimetodické a zavádzajúce postupy sa dominantne a už desiatky rokov uplatňujú v amatérskej kategorizácii satelitného príjmu
v zónach "Mimo stopy" označovaného skratkou SAT DX.
satelitného príjmu v danej zemepisnej oblasti.Nesprávny,alebo tiež antimetodický a zavádzajúci postup odvodený len od publikovania
samotných analýz frekvenčného spektra so zamknutými nosnými prenosu vedie výlučne len ku chybným výsledkom,úsudkom a nenaplneným
očakávaniam.Antimetodické a zavádzajúce postupy sa dominantne a už desiatky rokov uplatňujú v amatérskej kategorizácii satelitného príjmu
v zónach "Mimo stopy" označovaného skratkou SAT DX.
Eng_Only a correctly defined methodical procedure for measurement and data collection leads to indisputable results that demonstrate
the reality of satellite reception in a specific geographical area. Incorrect or anti-methodical approaches, derived solely from the publication
of frequency spectrum analyses with locked carrier frequencies, exclusively lead to erroneous results, judgments, and unfulfilled expectations.
Anti-methodical and misleading procedures have been predominantly applied for decades in the categorization of amateur satellite reception,
denoted by the acronym SAT DX.
the reality of satellite reception in a specific geographical area. Incorrect or anti-methodical approaches, derived solely from the publication
of frequency spectrum analyses with locked carrier frequencies, exclusively lead to erroneous results, judgments, and unfulfilled expectations.
Anti-methodical and misleading procedures have been predominantly applied for decades in the categorization of amateur satellite reception,
denoted by the acronym SAT DX.
Auf Deutsch_Nur ein korrekt definierter methodischer Ablauf für Messungen und Datensammlung führt zu unbestreitbaren Ergebnissen,
die die Realität des Satellitenempfangs in einer bestimmten geografischen Region zeigen. Falsche oder antimethodische Ansätze,
die allein aus der Veröffentlichung von Analysen des Frequenzspektrums mit gesperrten Trägerfrequenzen abgeleitet sind,
führen ausschließlich zu fehlerhaften Ergebnissen, Bewertungen und unerfüllten Erwartungen. Antimethodische und irreführende Verfahren
werden seit Jahrzehnten überwiegend in der Kategorisierung des Amateur-Satellitenempfangs angewendet und durch das Kürzel SAT DX gekennzeichnet.
die die Realität des Satellitenempfangs in einer bestimmten geografischen Region zeigen. Falsche oder antimethodische Ansätze,
die allein aus der Veröffentlichung von Analysen des Frequenzspektrums mit gesperrten Trägerfrequenzen abgeleitet sind,
führen ausschließlich zu fehlerhaften Ergebnissen, Bewertungen und unerfüllten Erwartungen. Antimethodische und irreführende Verfahren
werden seit Jahrzehnten überwiegend in der Kategorisierung des Amateur-Satellitenempfangs angewendet und durch das Kürzel SAT DX gekennzeichnet.
Slovensky In English Auf Deutsch
►►SES 4 at 22.0°W-West Africa-Canal+ Afrique : Continuous signal monitoring / Nepretržitý signálny monitoring
> 1,Monitored frequency f=10 986 MHz_V : CanalSatellite Afrique <
> Transmision parameters : DVB-S2 _ QPSK _ SR=45 000 _ FEC=3/4 <
►Klasifikácia dosiahnutých výsledkov na f=10 986 MHz : dosiahol som dokázateľne exemplárny alebo referenčný stav kvality príjmu v percentuálnom
vyjadrení "Stabilný príjem na 100%" z kategorizácie DTH,čo sa týka okamžitej signálnej dostupnosti vysielania výkonovo sústredeného do zóny Západnej a Strednej
Afriky v ktorúkoľvek sekundu počas dňa,za predpokladu výrazne nezhoršených poveternostných podmienok,s minimalnou ale vďaka mojej technológii Synchrónnych
Nanokorekcii stabilne prítomnou signálnou rezervou od 0,5 do 1,7 dB/SNR v minimálnej monitorovanej kvantite t=72 hodín+.
vyjadrení "Stabilný príjem na 100%" z kategorizácie DTH,čo sa týka okamžitej signálnej dostupnosti vysielania výkonovo sústredeného do zóny Západnej a Strednej
Afriky v ktorúkoľvek sekundu počas dňa,za predpokladu výrazne nezhoršených poveternostných podmienok,s minimalnou ale vďaka mojej technológii Synchrónnych
Nanokorekcii stabilne prítomnou signálnou rezervou od 0,5 do 1,7 dB/SNR v minimálnej monitorovanej kvantite t=72 hodín+.
Eng_Classification of achieved results at f=10,986 MHz: I have demonstrably attained an exemplary or reference state of reception quality expressed as
"Stable reception at 100%" in the DTH category.In practice,this signifies immediate signal availability of broadcasting power concentrated in the Western
and Central Africa zone at any second during the day, assuming significantly unimpaired weather conditions.With minimal but, thanks to my technology
of Synchronous Nanocorrections, stably present signal reserve ranging from 0.5 to 1.7 dB/SNR in the minimally monitored quantity of t=72 hours+.
Auf Deutsch_Klassifikation der erreichten Ergebnisse bei f=10,986 MHz: Ich habe nachweislich einen exemplarischen oder referenziellen Zustand
der Empfangsqualität erreicht, ausgedrückt als "Stabiler Empfang bei 100%" in der Kategorie DTH. In der Praxis bedeutet dies die sofortige Signalverfügbarkeit
von Sendeleistung, konzentriert in der Zone von West und Zentralafrika zu jeder Sekunde des Tages, vorausgesetzt, die Wetterbedingungen sind signifikant
unbeeinträchtigt. Bei minimaler, aber dank meiner Technologie der Synchronen Nanokorrekturen stabil vorhandener Signalreserve von
0,5 bis 1,7 dB/SNR in der minimal überwachten Menge von t=72 Stunden+.
►Typická a každodenne meratelná špička kvality dosiahnutá v monitorovanom období od 14.12.2023 do 24.12.2023 :
> Typical and daily peak of quality under significantly non-degrading weather conditions on the signal path <
>Typische und tägliche Spitzenqualität unter signifikant nicht degradierenden Wetterbedingungen auf dem Signalweg.<
TBS 5927+EBSpro/CrazyScan : SNR=5,7 dB
METEK HD : MER=6,1 dB
Octagon SF 4008 : SNR=5,2 dB

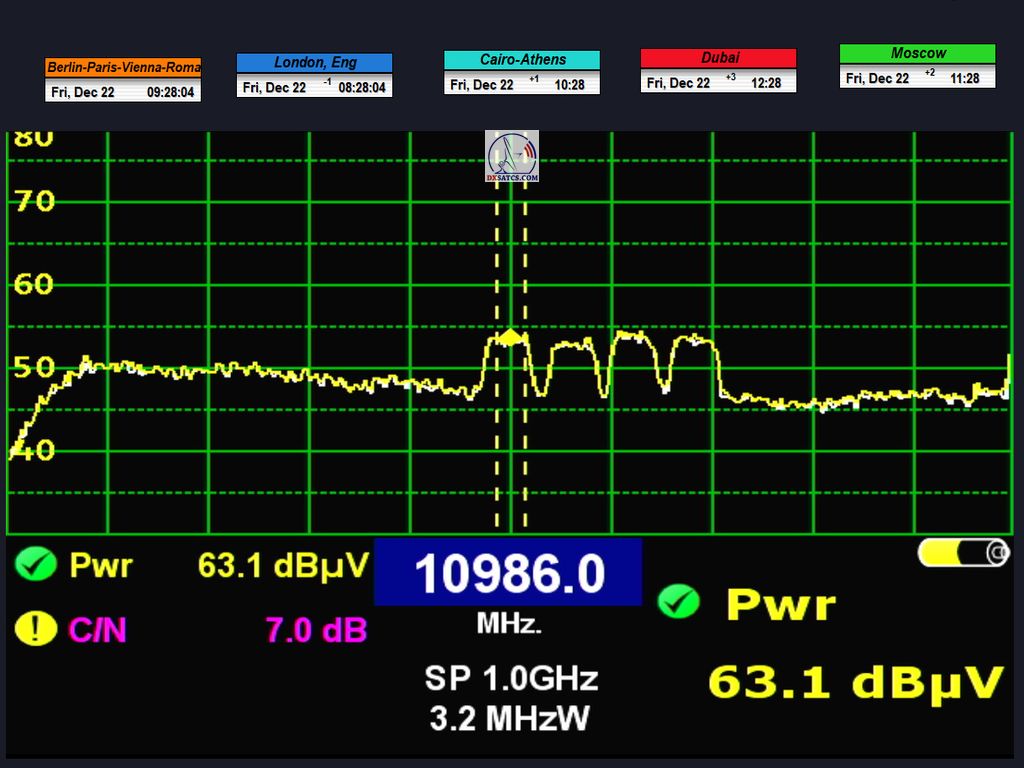

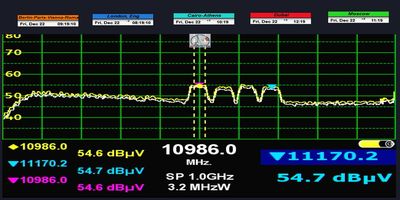

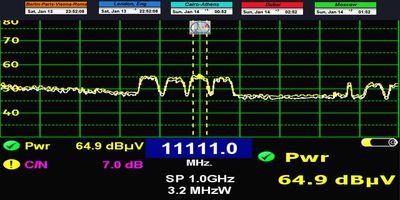

►Analýza spektra a meranie C/N,Pwr... s Televes H60 : 10 986 > 11 171 MHz_V - Canal+ Afrique
C/N=7,0 dB_Pwr=63.1 dBµV

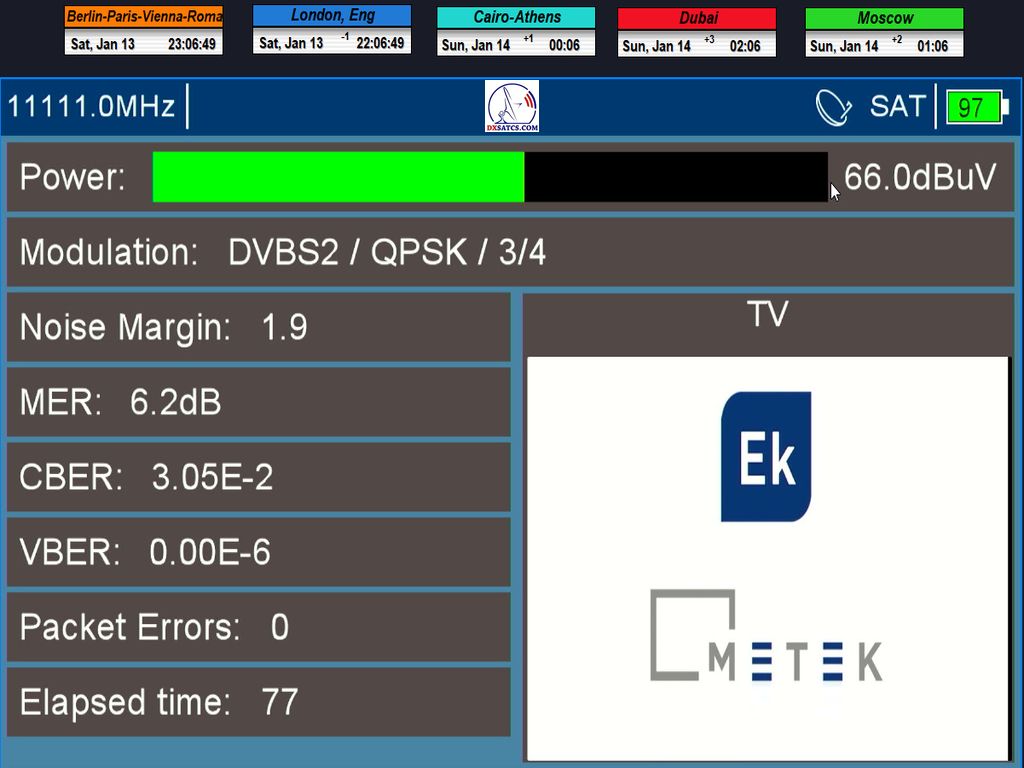

►Analýza spektra a kvality v jednotke meraní MER ... s : Metek HD
MER = 6,1 dB _ NM=1,8 dB _ Packet Errors=0

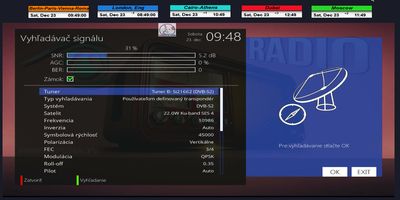

►Okamžitý stav kvality oscilujúci okolo SNR=5 dB na výstupe z : Octagon SF 4008 4K
f=10 986 MHz_V : SNR=5,2 dB (normal peak quality_E2/Open ATV 7.1)
►Dnes dám do výsledkového porovnania aj ďalšie analytické softvérové nástroje alebo distribúcie,ktoré používajú identické matematické algoritmi výpočtu
kvality demonštrovanej v jednotke odstup Signál/Šum SNR,čo znamená že rôznymi cestami sa dostanem k úplne rovnakým výsledkom meraní kvality príjmu.
Inak povedané v živote platí že nie každá cesta ktorú si vyberieš a po ktorej kráčaš ťa dovedie k želanému a úspešnému cieľu cesty,a naopak konkrétne
v tomto prípade platí že rôznymi cestami sa dostanete v tomu istému cieľu,alebo k jednej úrovni kvality SNR=5,6-5,8 dB,iba obal a farby sa menia,nič viac.
kvality demonštrovanej v jednotke odstup Signál/Šum SNR,čo znamená že rôznymi cestami sa dostanem k úplne rovnakým výsledkom meraní kvality príjmu.
Inak povedané v živote platí že nie každá cesta ktorú si vyberieš a po ktorej kráčaš ťa dovedie k želanému a úspešnému cieľu cesty,a naopak konkrétne
v tomto prípade platí že rôznymi cestami sa dostanete v tomu istému cieľu,alebo k jednej úrovni kvality SNR=5,6-5,8 dB,iba obal a farby sa menia,nič viac.
Eng_Today, I will include additional analytical software tools in the results comparison, which employ identical mathematical algorithms for calculating
the demonstrated quality in the Signal-to-Noise Ratio (SNR) unit. This means that through different paths, I arrive at entirely the same results
in the measurement of reception quality. In other words, in life, it holds true that not every path you choose and walk along will lead you to your
desired destination. Conversely, and specifically in this case, it holds true that through different paths, you will reach the same destination
or the same SNR=5.6-5.7 dB quality level, only the packaging and colors change, nothing more."
the demonstrated quality in the Signal-to-Noise Ratio (SNR) unit. This means that through different paths, I arrive at entirely the same results
in the measurement of reception quality. In other words, in life, it holds true that not every path you choose and walk along will lead you to your
desired destination. Conversely, and specifically in this case, it holds true that through different paths, you will reach the same destination
or the same SNR=5.6-5.7 dB quality level, only the packaging and colors change, nothing more."
Auf Deutsch_Heute werde ich auch andere analytische Software-Tools in den Ergebnisvergleich einbeziehen, die identische mathematische Algorithmen
zur Berechnung der dargestellten Qualität in der Einheit Signal-Rausch-Verhältnis (SNR) verwenden. Das bedeutet, dass ich auf unterschiedlichen Wegen
zu vollständig identischen Ergebnissen bei der Messung der Empfangsqualität gelange. Anders ausgedrückt gilt im Leben, dass nicht jeder Weg,
den du wählst und gehst, dich zu deinem gewünschten Ziel führen wird. Im Gegenteil, und speziell in diesem Fall, gilt, dass du durch verschiedene Wege
zum selben Ziel gelangen wirst oder zur gleichen SNR-Qualitätsstufe von 5,6-5,7 dB, nur das Verpackungsdesign und die Farben ändern sich, nichts weiter.
zur Berechnung der dargestellten Qualität in der Einheit Signal-Rausch-Verhältnis (SNR) verwenden. Das bedeutet, dass ich auf unterschiedlichen Wegen
zu vollständig identischen Ergebnissen bei der Messung der Empfangsqualität gelange. Anders ausgedrückt gilt im Leben, dass nicht jeder Weg,
den du wählst und gehst, dich zu deinem gewünschten Ziel führen wird. Im Gegenteil, und speziell in diesem Fall, gilt, dass du durch verschiedene Wege
zum selben Ziel gelangen wirst oder zur gleichen SNR-Qualitätsstufe von 5,6-5,7 dB, nur das Verpackungsdesign und die Farben ändern sich, nichts weiter.

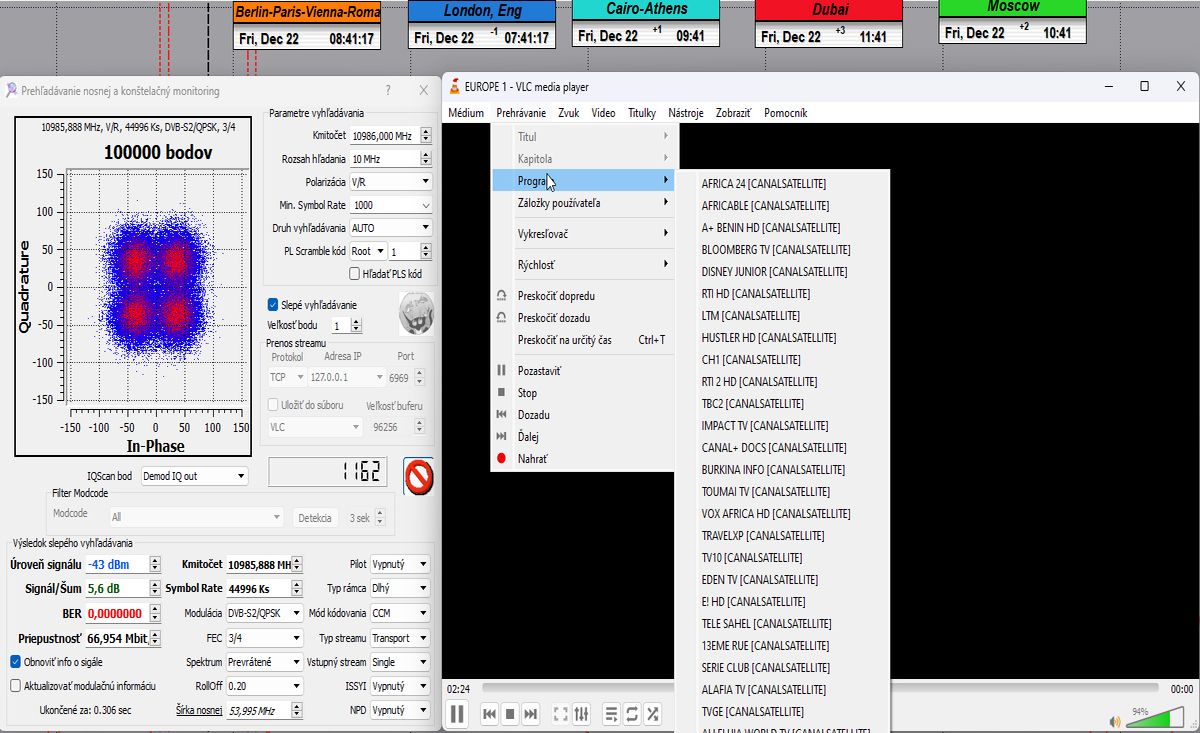

10 986 V : Canal + Afrique 10 986 V : Canal + Afrique 10 986 V : Canal + Afrique
SNR=5.6 dB by DVB Dream SNR=5.6 dB by Smart DVB SNR=5.6 dB by CrazyScan
►4T2 Content analyser : túto profesionálne navrhnutú aplikáciu z dielne nemeckej spoločnosti Advanced Broadcast Components som použil k detailnej
analýze transportného toku TS atď. + video ukážka
DOKAZOVANIE v celkovej kvantite monitoringu t=86+ hodín + bonus
PROVING > SES 4 at 22.0°W _f=10 986 MHz_V : Canal+ Afrique
PROVING > SES 4 at 22.0°W _f=10 986 MHz_V : Canal+ Afrique

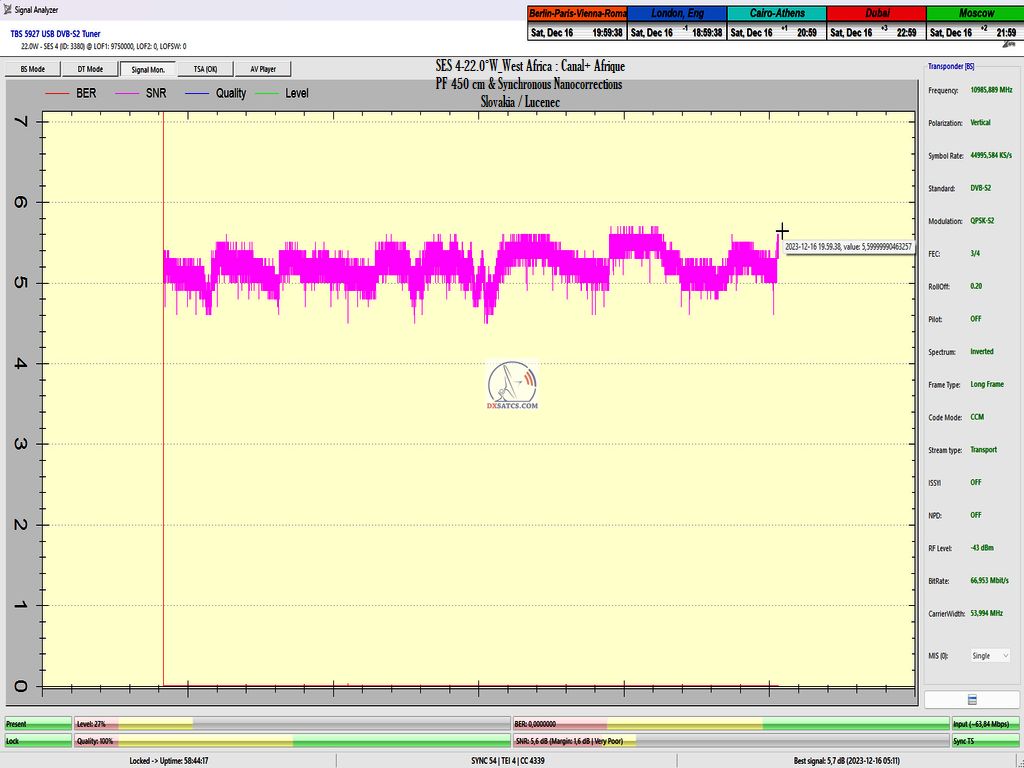

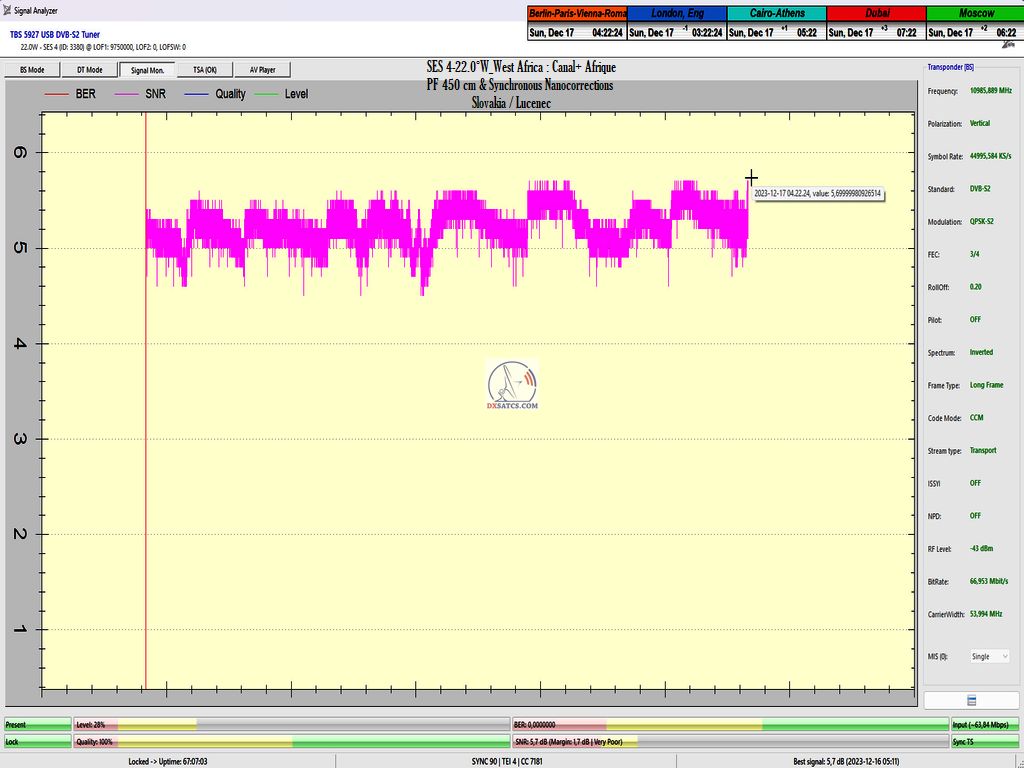

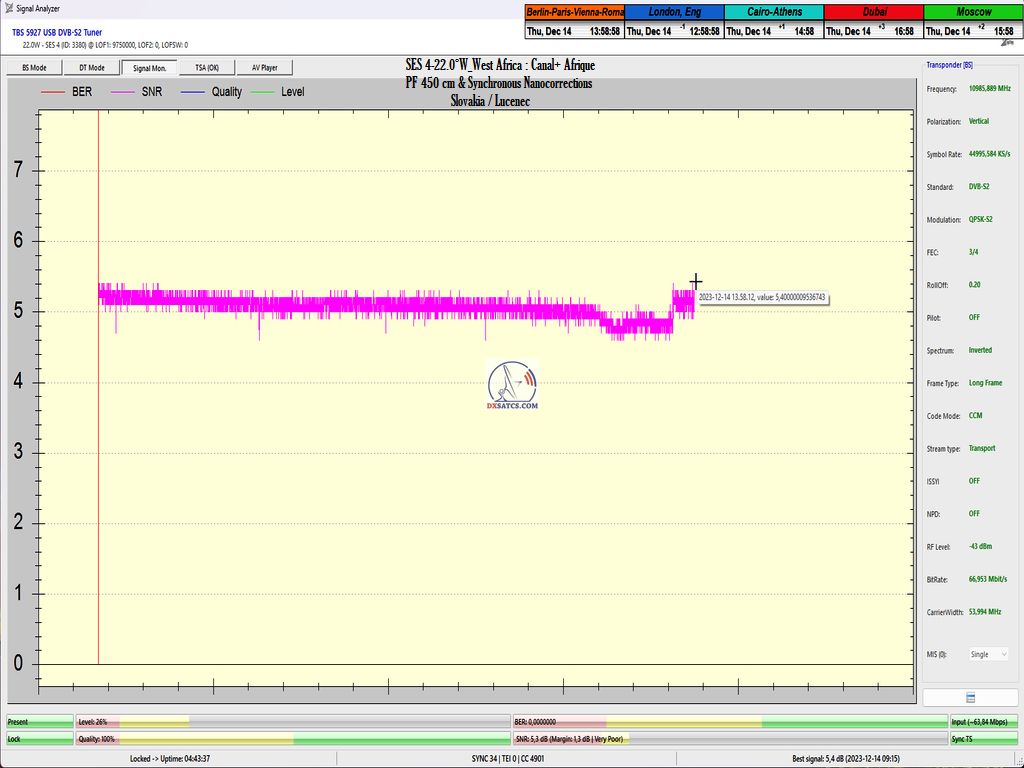

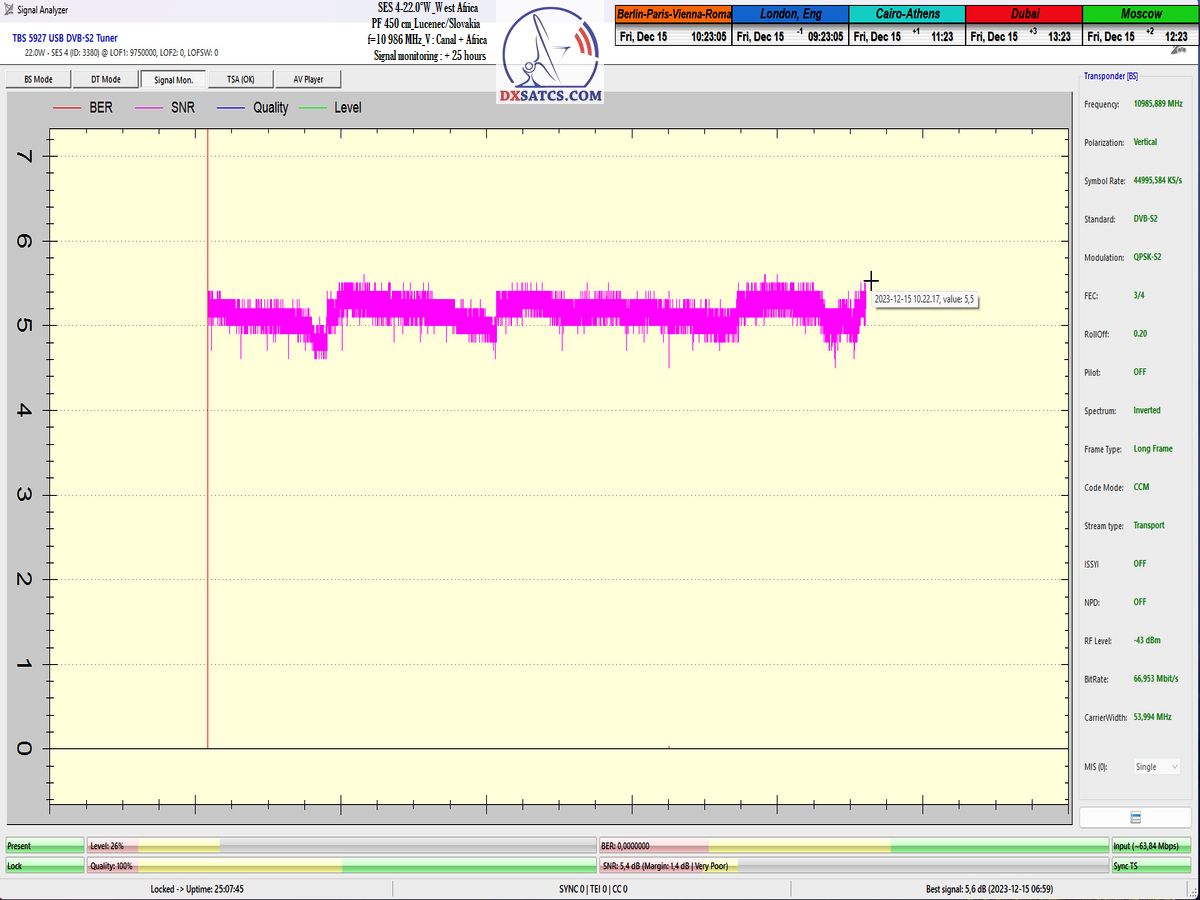

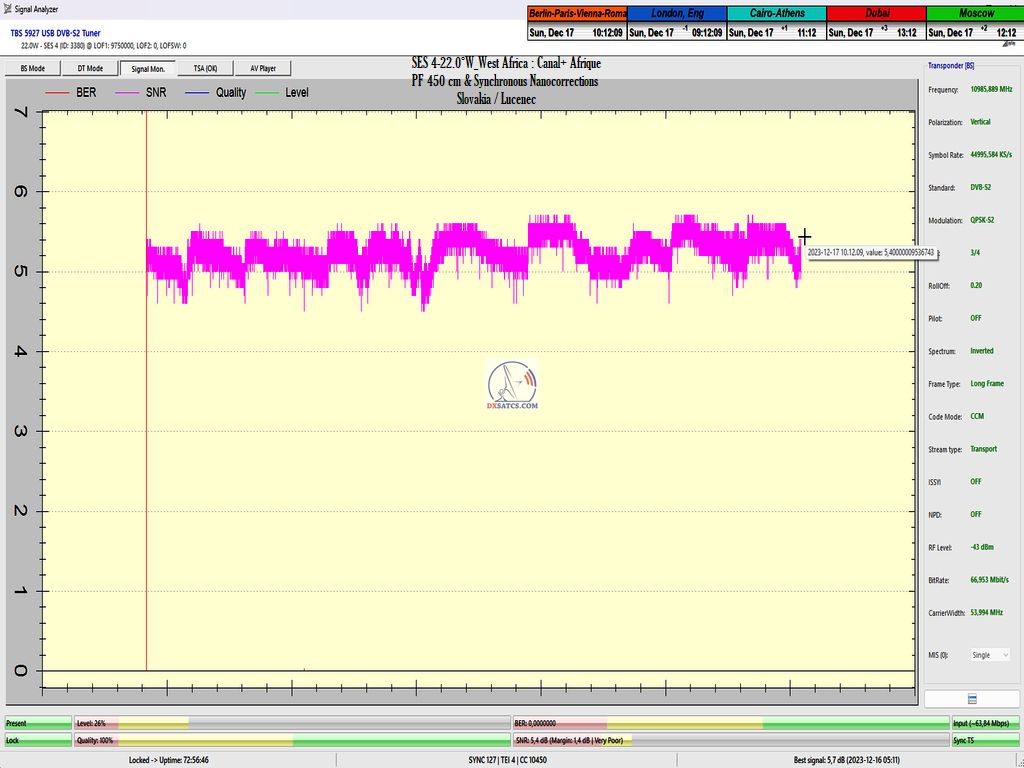

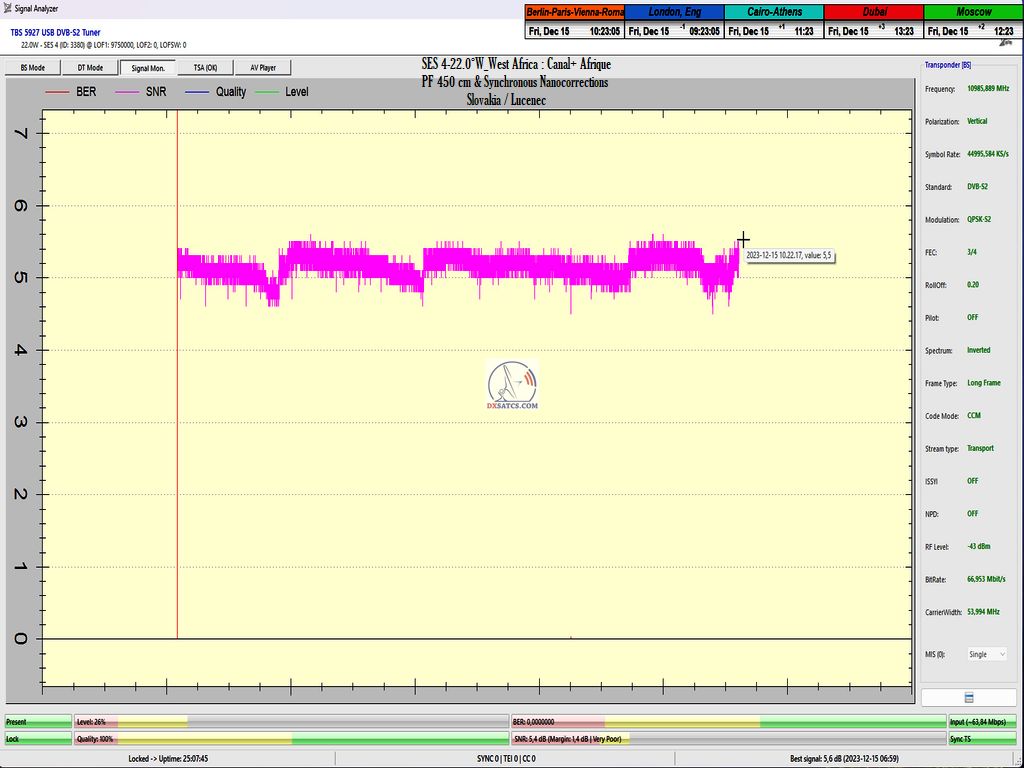

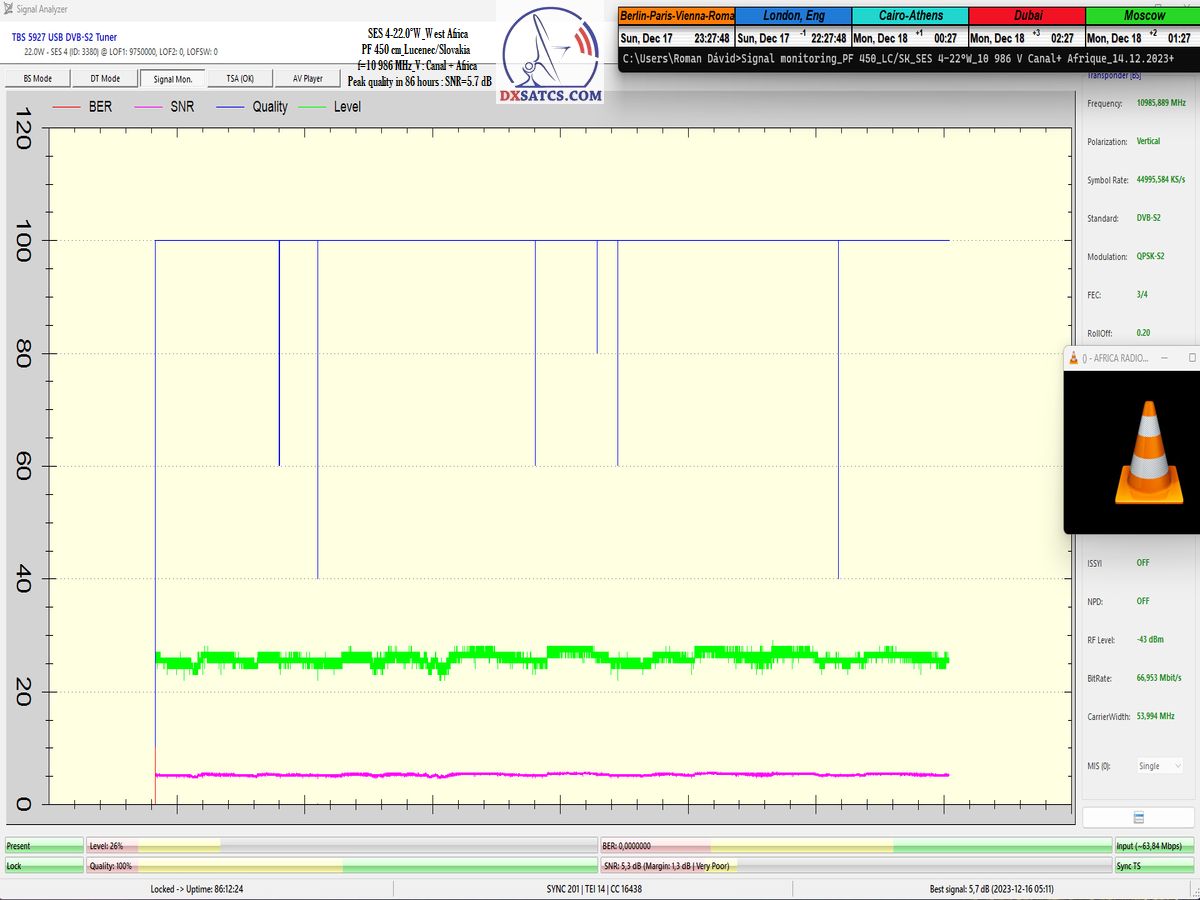

Nepretržitý monitoring signálnych parametrov v jednotke t=86 hodín+bonus
Continuous monitoring of signal parameters in unit t=86 hours+bonus
►Deň záznamu monitoringu : od 14.12.2023 do 18.12.2023
►Signálny reťazec je tvorený :

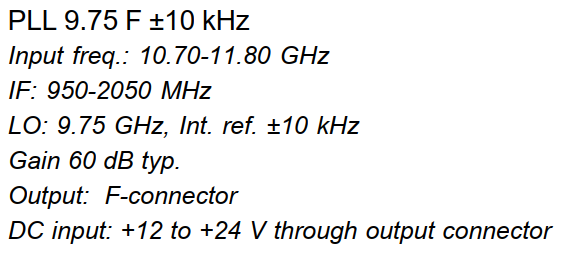

PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL-9.75 GHz s LO stability +/- 10 kHz
Eng_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications that minimize
any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide flange.
Auf Deutsch_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder Drehbank),
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.

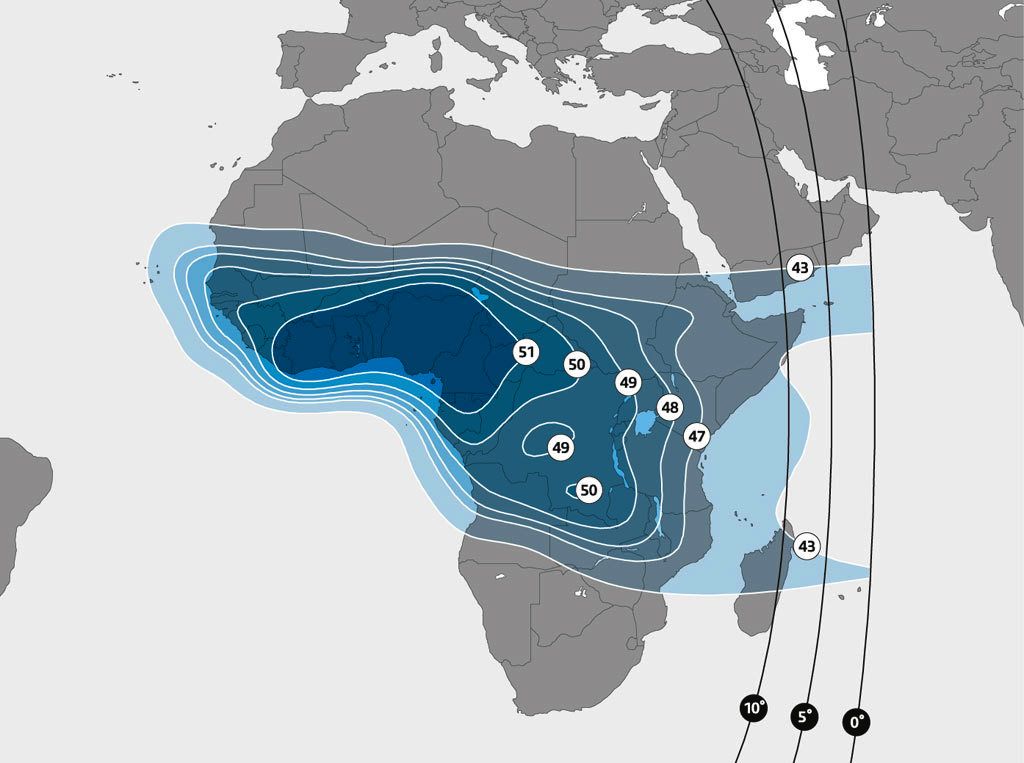

SES 4 at 22.0°W : West Africa footprint
Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.
the geographical point of satellite reception is not located on the footprint map
der geografische Punkt des Satellitenempfangs ist nicht auf der Karte verzeichnet

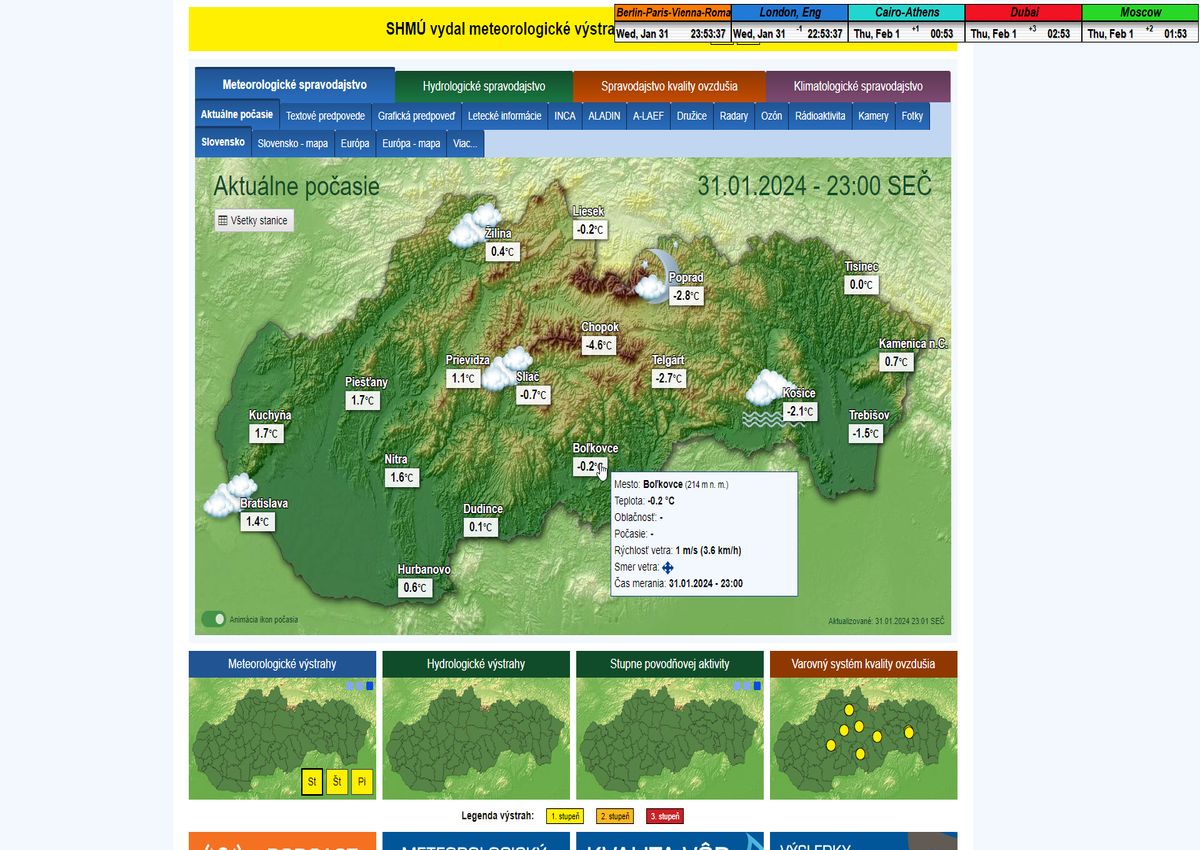

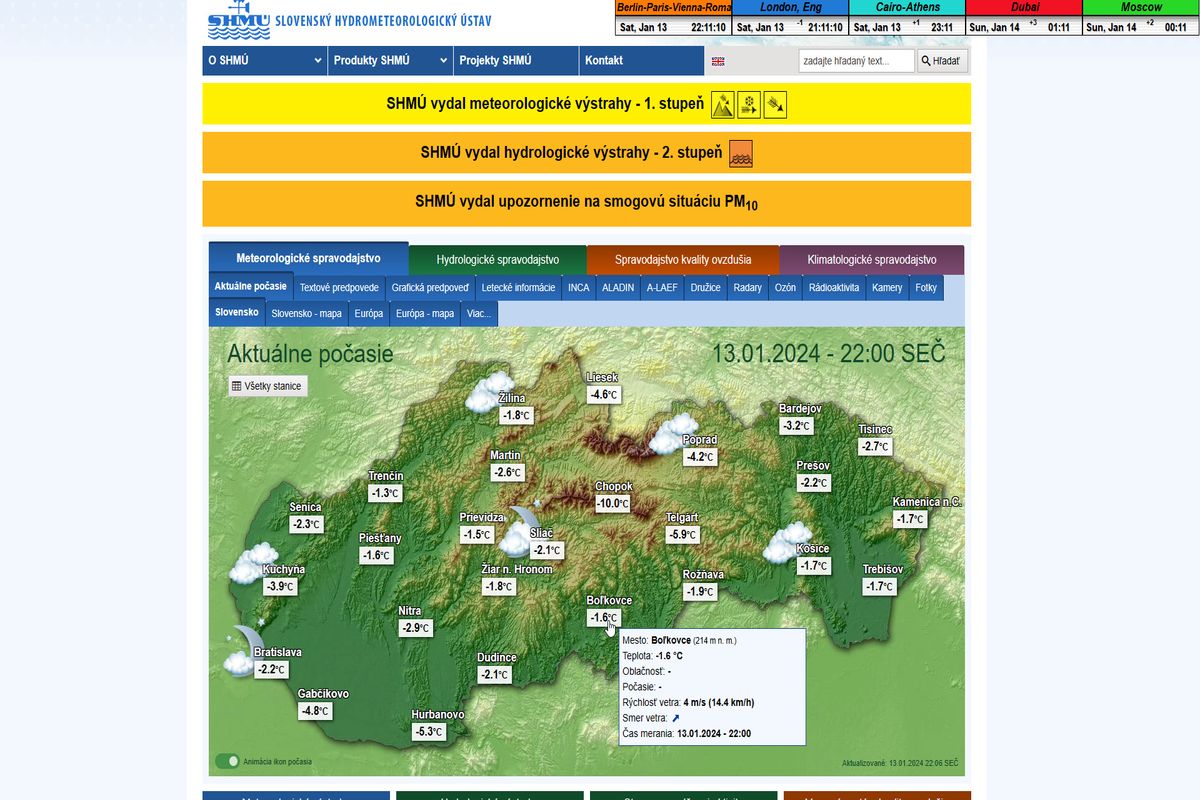

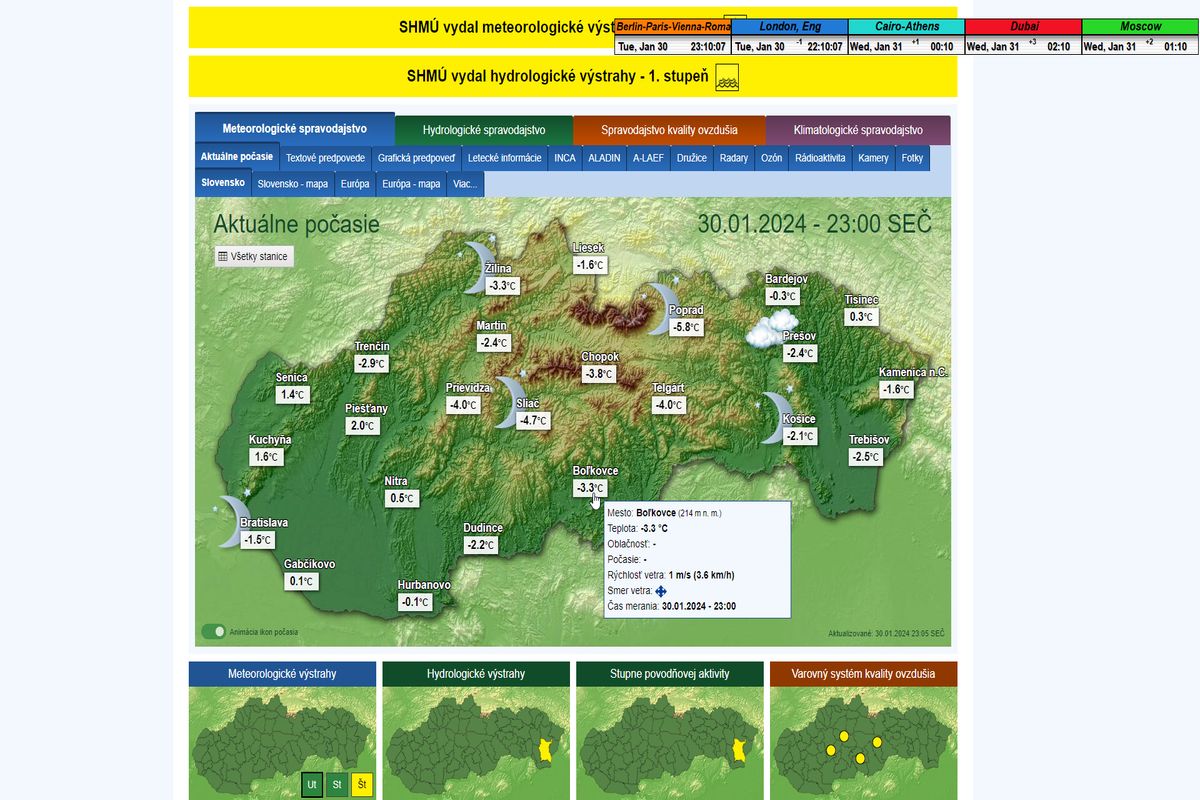

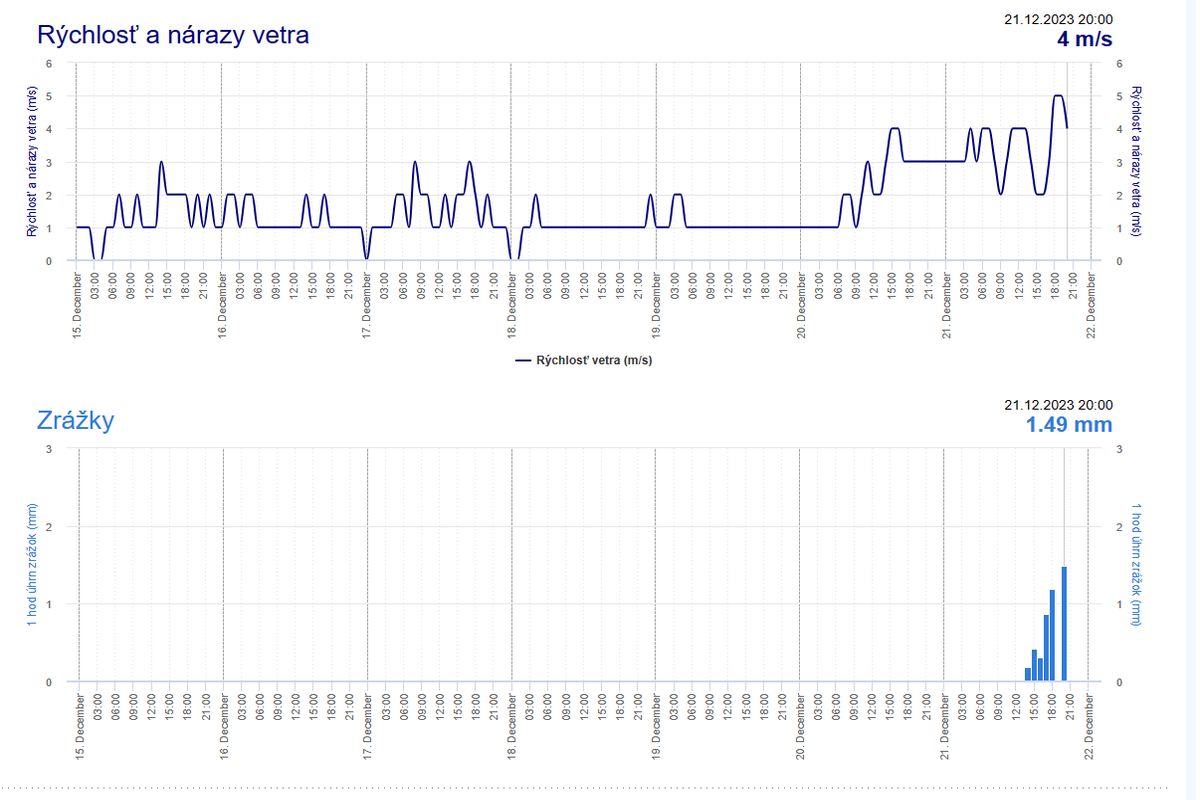

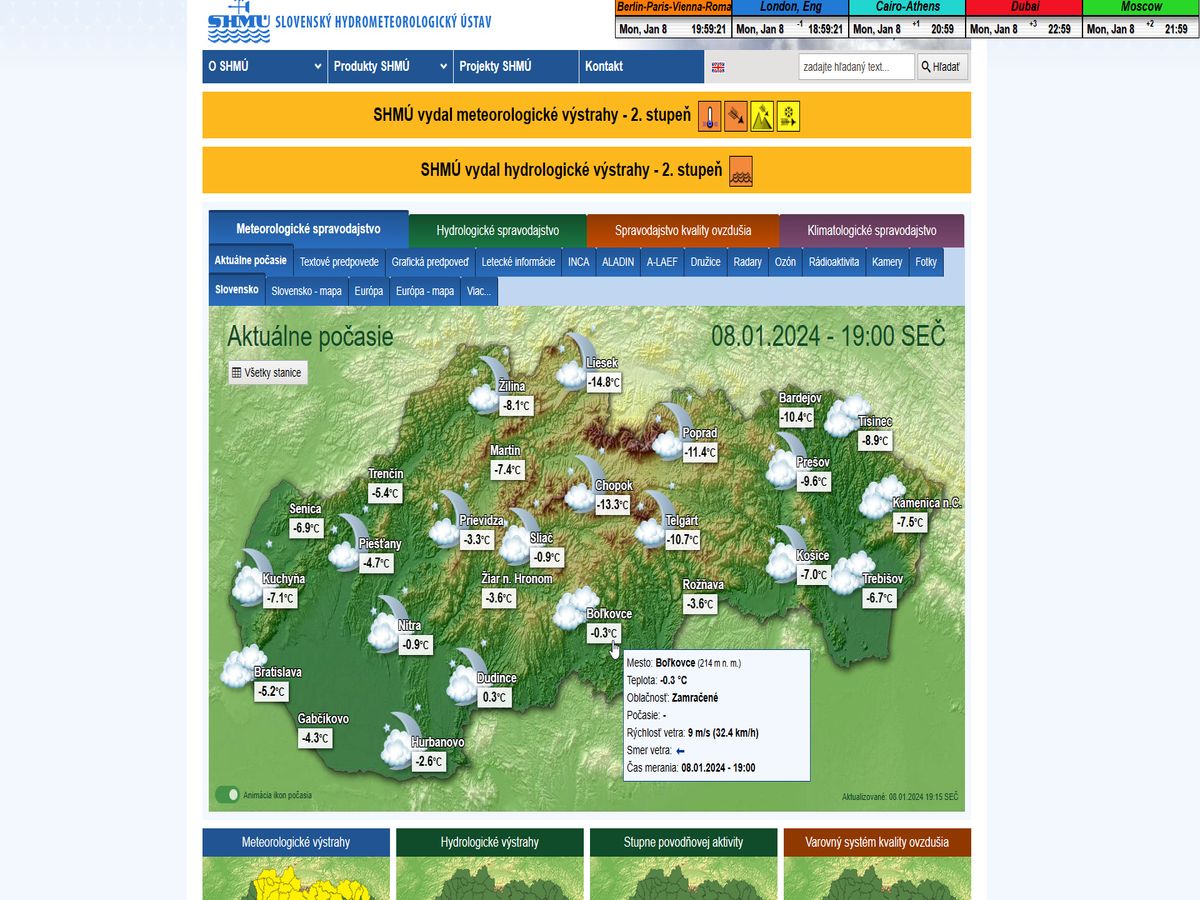

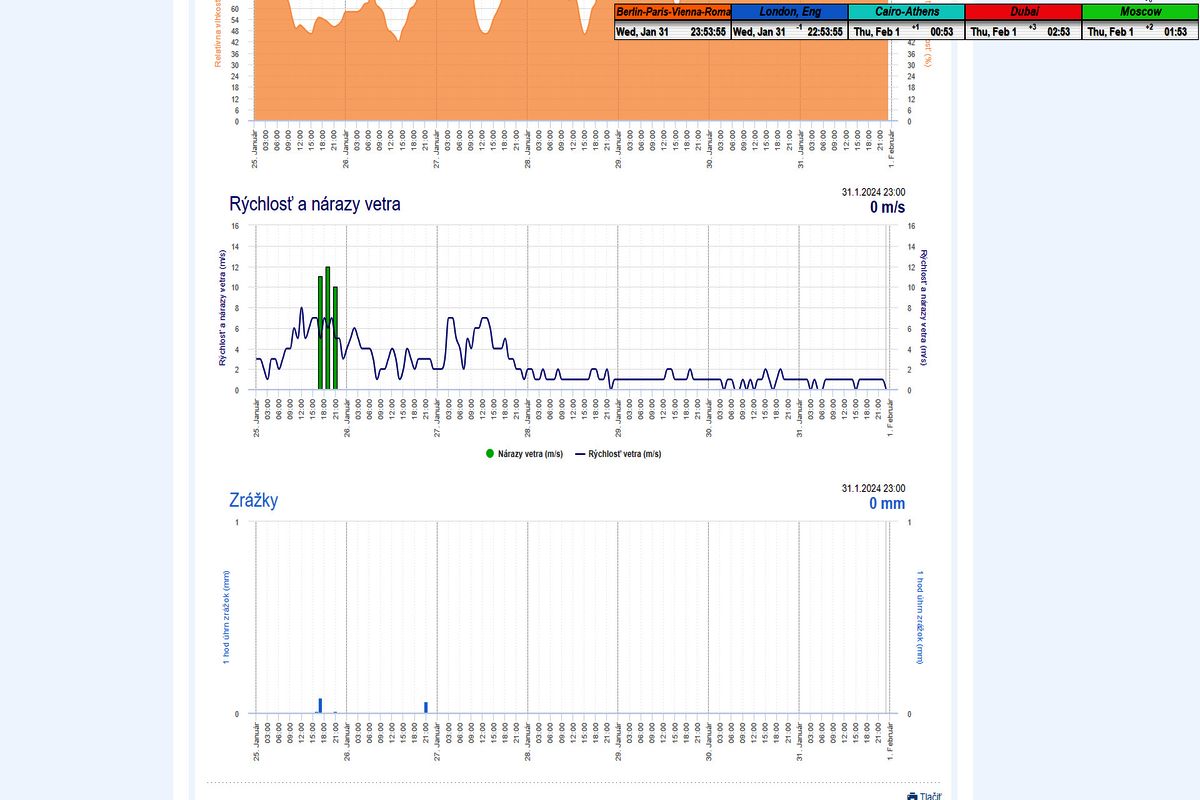

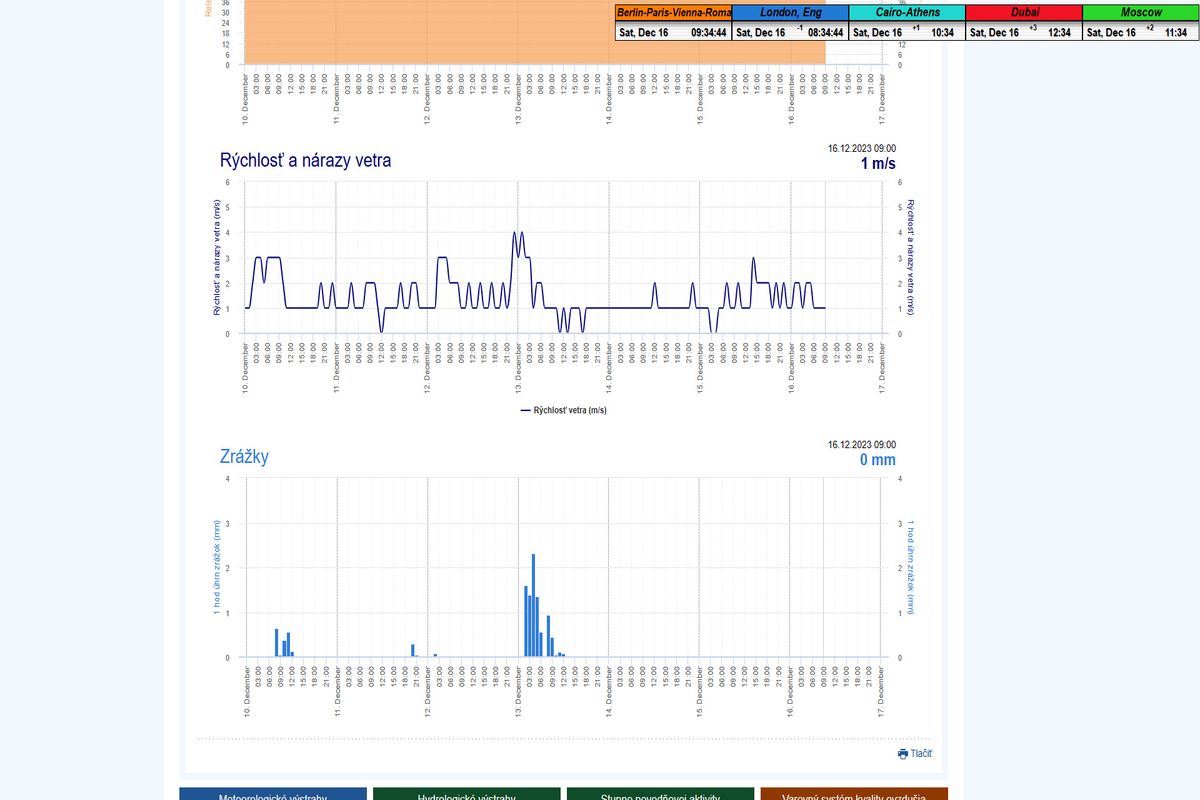

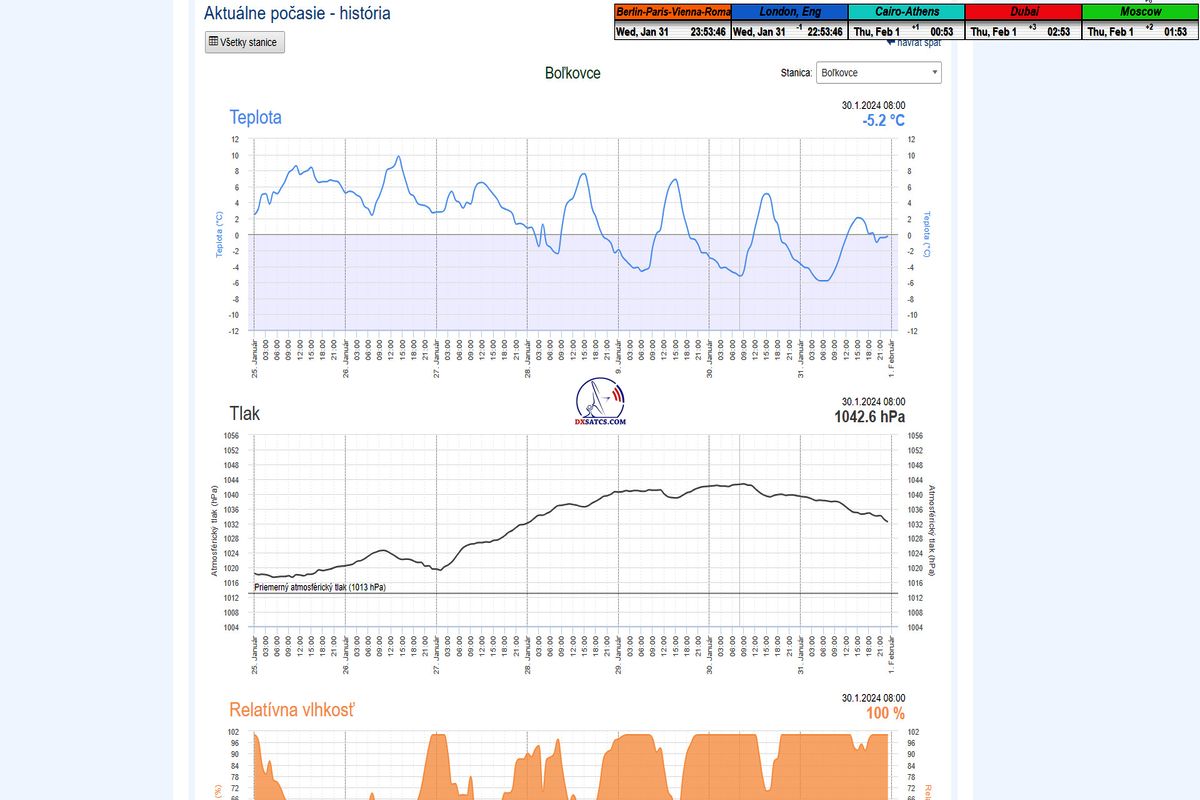

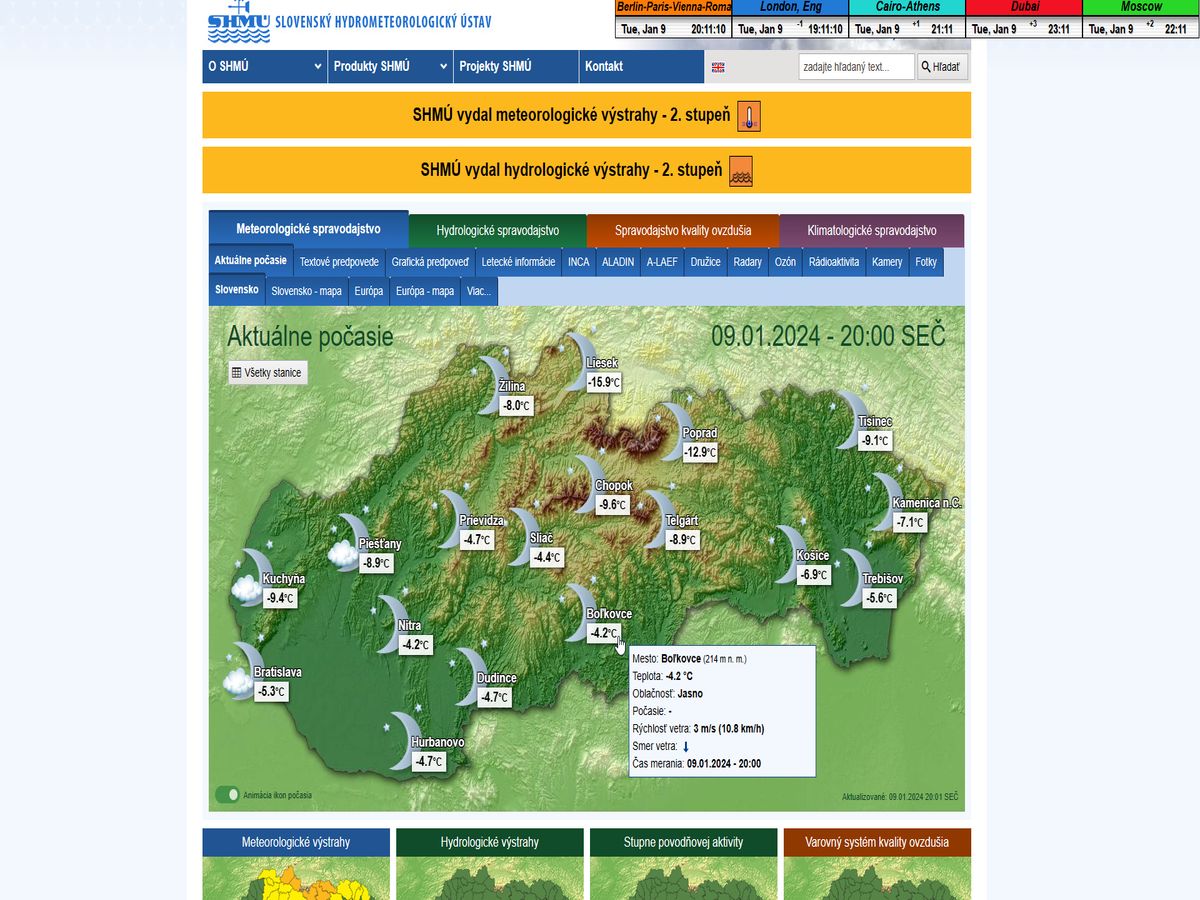

►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že počas výkonu signálneho monitoringu prevládala
v Lučenci jasná,polojasná až zamračená obloha bez dažďových alebo snehových prehánok .

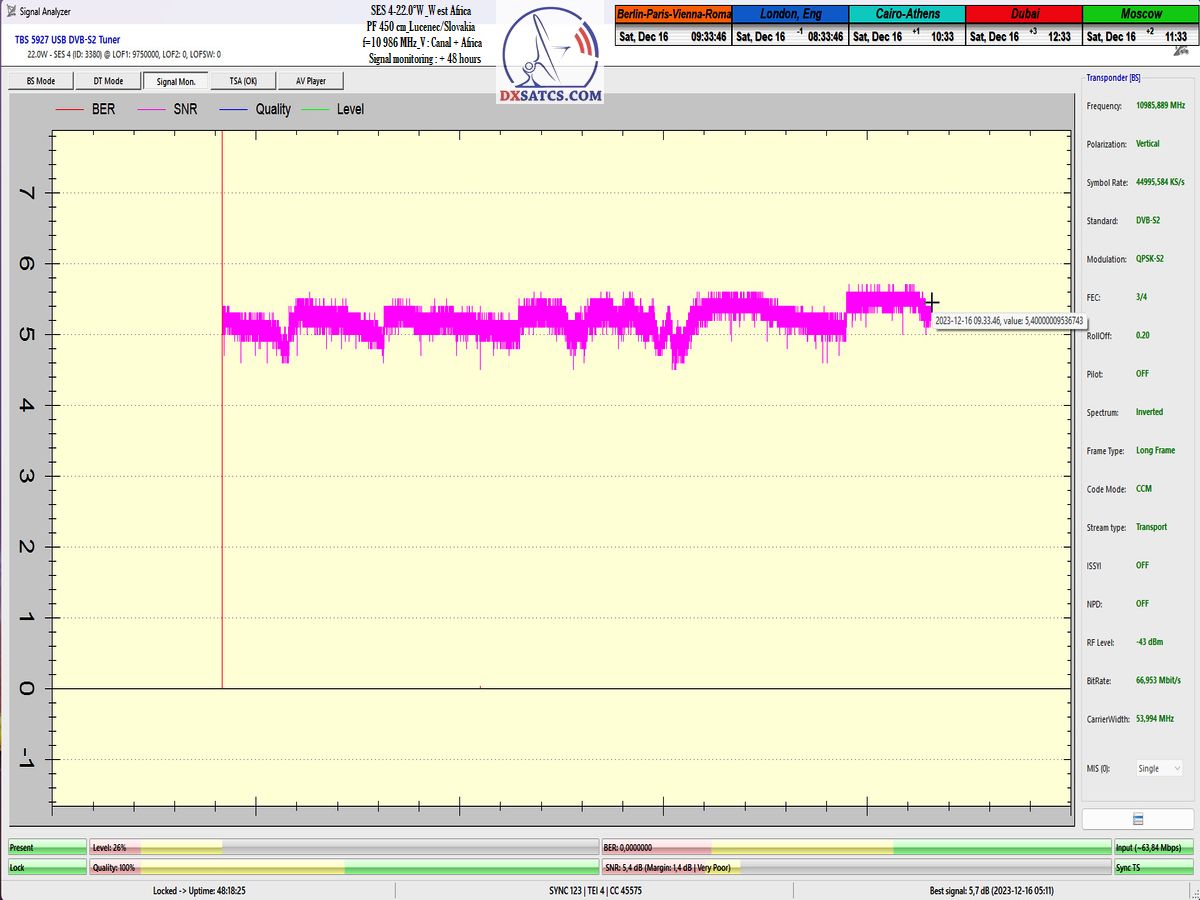

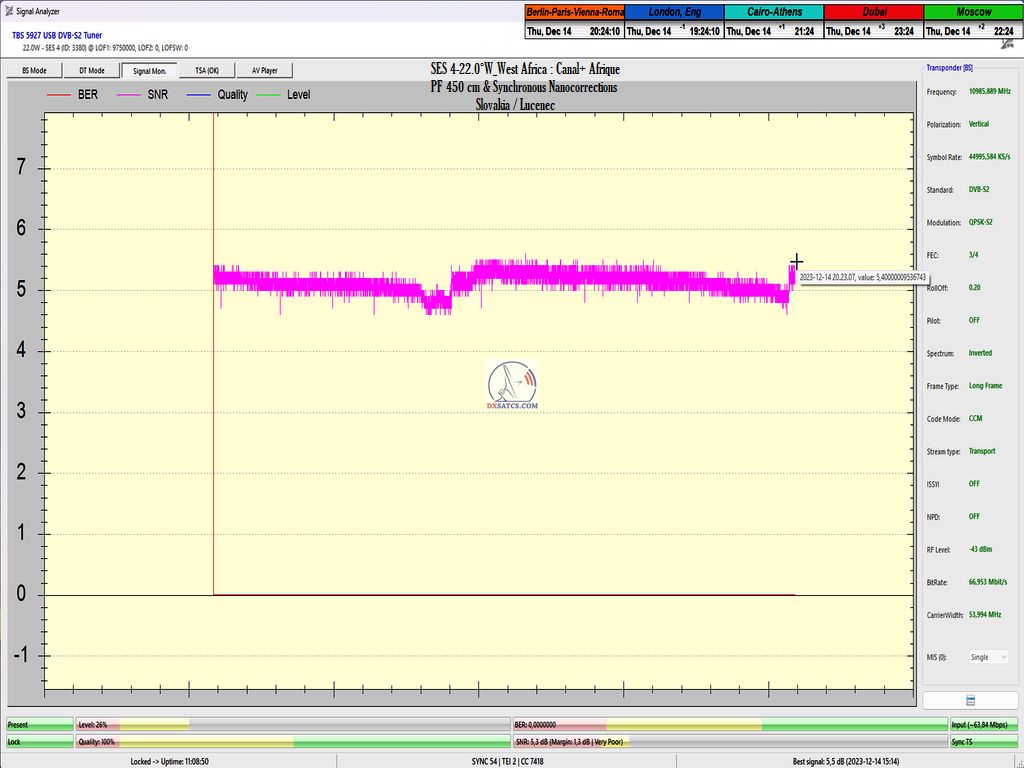

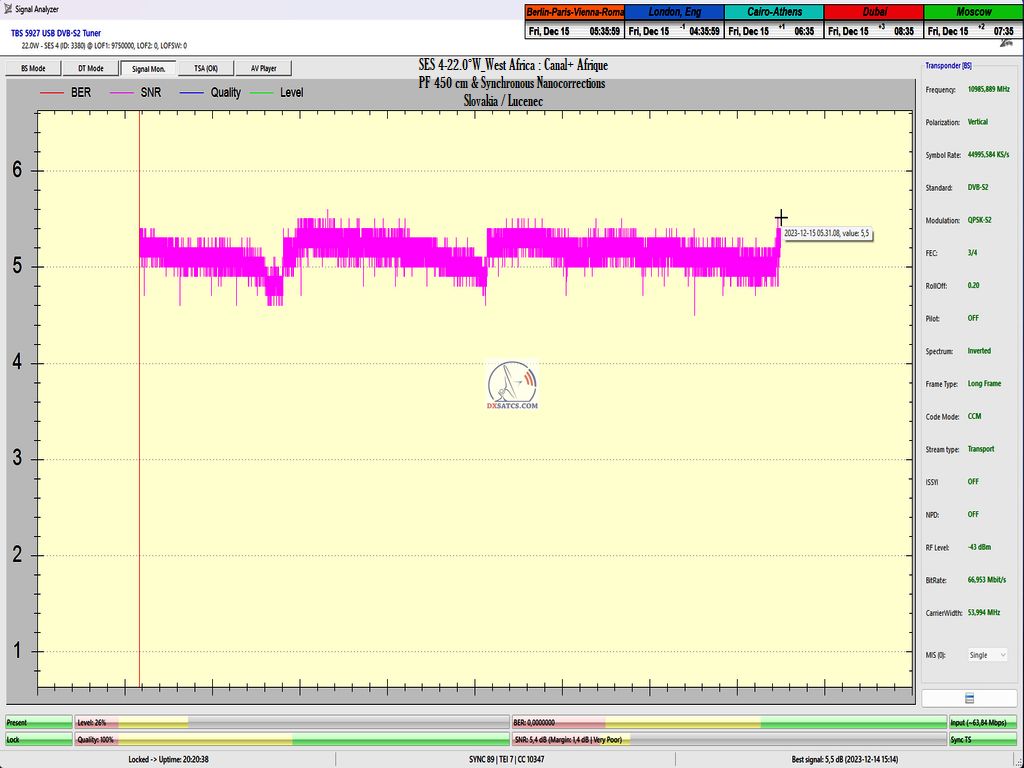

TBS 5927+EBSpro >>> SNR peak=5,7 dB
celkový čas signálneho monitoringu : 86 hod.+ bonus
od 14.12.2023 do 18.12.2023
od 14.12.2023 do 18.12.2023
►EBSpro LOCK_10 986 MHz_V-Canal + Afrique : pasívna analýza frekvenčného spektra,LOCK nosnej,merania kvality po ukončení snehových
prehánok v mieste príjmu spolu s video ukážkou

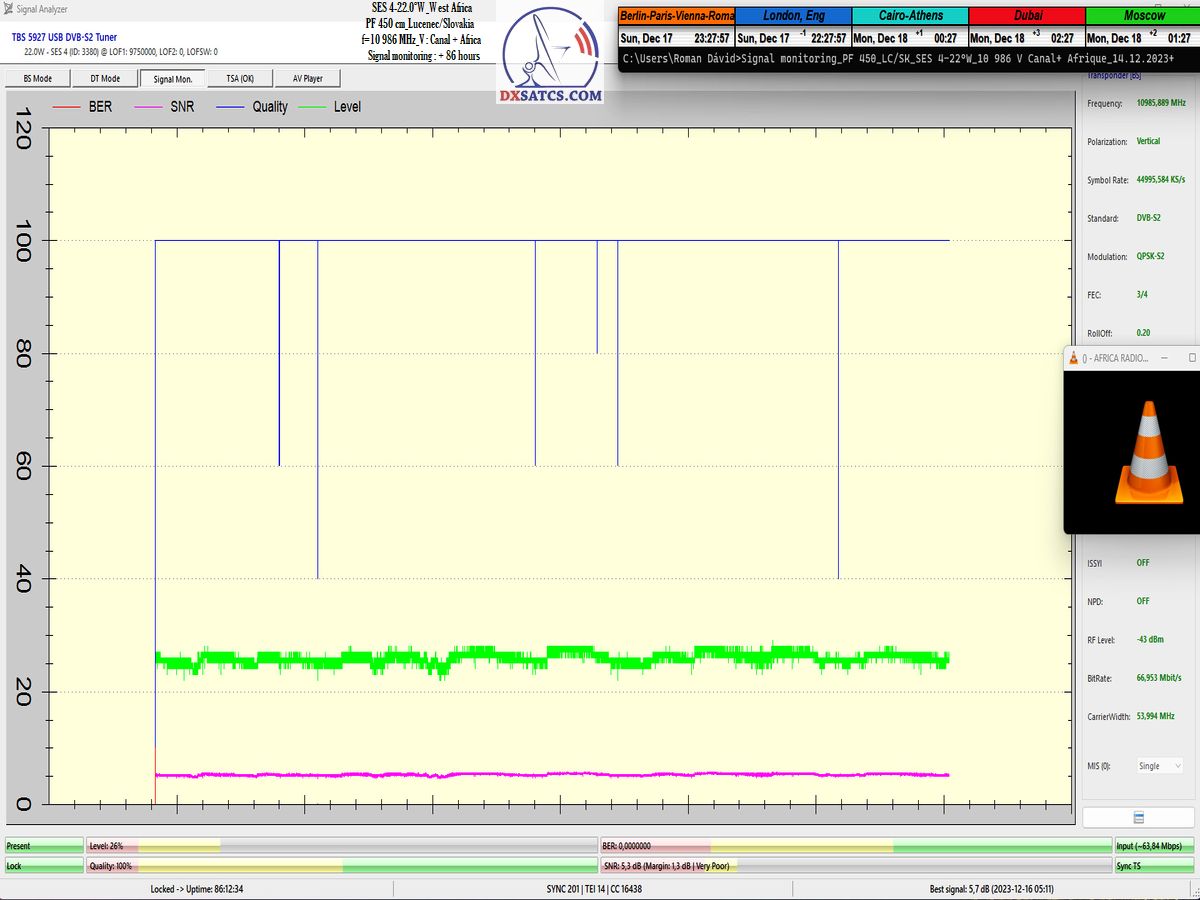

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 86 hodín+

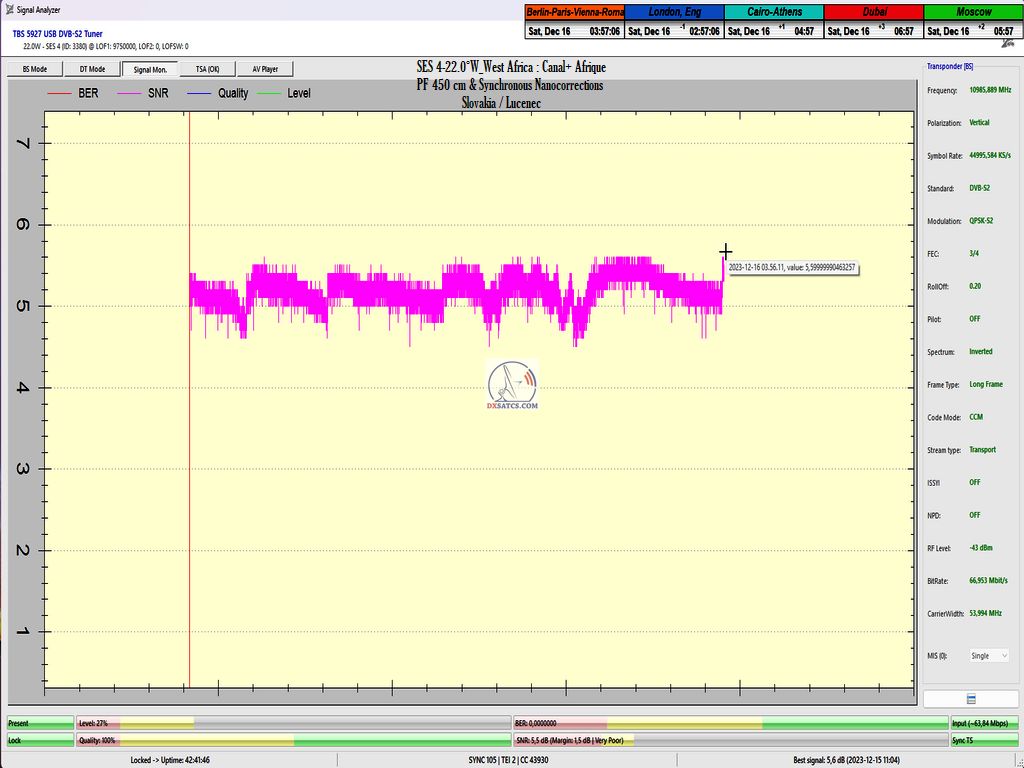

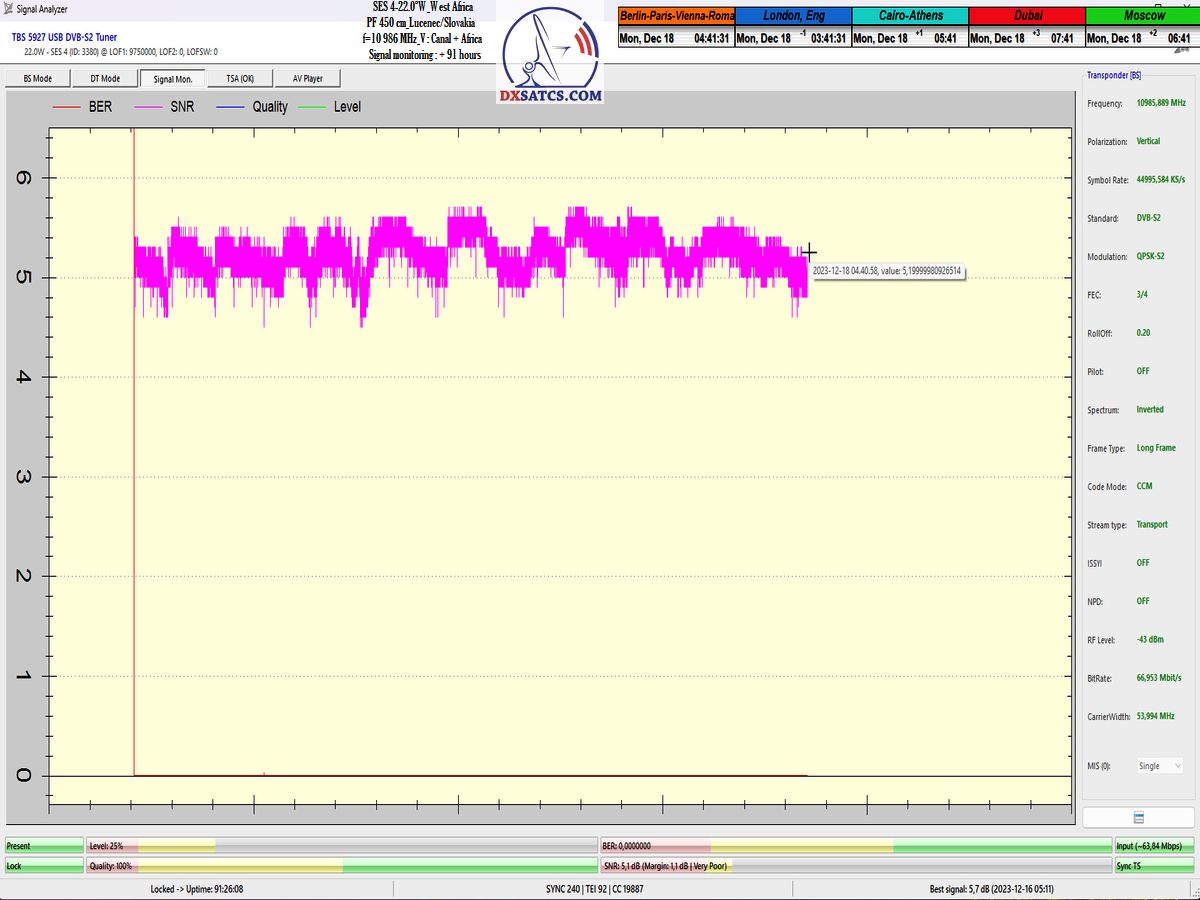

►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 86+ hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►Účinnosť alebo dosah autorovej technológie "Synchrónnych nanokorekcií" na výslednú kvalitu príjmu pri monitoringu f=10 986 MHz_V
►Eng_The function of the technological process (invention) called "Synchronous nanocorrections", by its author Roman Dávid, in satellite reception
practice
►Ger_Die Funktion des technologischen Prozesses und der Erfindung namens "Synchrone Nanokorrekturen" von ihrem Autor Roman Dávid in der Praxis
des Satellitenempfangs.
-Eng_The typical quality growth ranges from 0.2 to 0.8 dB/SNR; ultimately, this technology ensures a continuous lock without interruptions.
-Ger_Das typische Wachstum der Qualität liegt im Bereich von 0.2 bis 0.8 dB/SNR; letztendlich gewährleistet diese Technologie einen kontinuierlichen
Schlossbetrieb ohne Unterbrechungen.
►+25 hodín _ Priebežný stav v signálnom monitoringu dňa 15.12.2023 a aktuálna poveternostná situácia
- SNR=5,4 dB - -poveternostné podmienky-
časomiera : + 25:07:45 +1,1°C _ dážď_2 m/s
- SNR=5,4 dB - -poveternostné podmienky-
časomiera : + 25:07:45 +1,1°C _ dážď_2 m/s
►+48 hodín_ Priebežný stav v signálnom monitoringu dňa 16.12.2023 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=5,4 dB - -poveternostné podmienky-
►+ 72 hodín_Priebežný stav v signálnom monitoringu dňa 17.12.2023 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=5,1 dB - -poveternostné podmienky-
►+86 hodín_Priebežný stav v signálnom monitoringu dňa 17.12.2023 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=5,3 dB - -poveternostné podmienky-
►BONUS : + 91 hours_Priebežný stav kvality príjmu SNR v signálnom monitoringu dňa 18.12.2023 ráno
-ak by chcel niekto tvrdiť že som bol po osemdesiatich šiestich hodinách donútený,z dôvodu totálneho výpadku v kontinuite priebehu LOCKU,
okamžite ukončiť výkon monitoringu,potom ako Bonus uverejňujem stav v priebehu SNR ráno 18.12.2023 o 4:41 CET,potom ako som sa zobudil.
Pri stopkách časomiery 91 hodín a 26 minút som sa rozhodol ukončiť monitoring,z dôvodu ďalšej pracovnej činnosti.
Eng_If someone were to claim that I was forced to immediately terminate the monitoring operation after eighty-six hours due to a total failure
in the continuity of the LOCK sequence, I am publishing as a bonus the status during the SNR steps of the timer at 91 hours and 26 minutes.
Auf Deutsch_Wenn jemand behaupten möchte, dass ich nach sechsundachtzig Stunden aufgrund eines totalen Ausfalls der Kontinuität
des LOCK-Sequenz unverzüglich gezwungen war, die Überwachungsoperation zu beenden, veröffentliche ich als Bonus den Status während
der SNR-Schritte des Timers nach 91 Stunden und 26 Minuten.
des LOCK-Sequenz unverzüglich gezwungen war, die Überwachungsoperation zu beenden, veröffentliche ich als Bonus den Status während
der SNR-Schritte des Timers nach 91 Stunden und 26 Minuten.
►►SES 4 at 22.0°W-West Africa-Canal+ Afrique : Continuous signal monitoring / Nepretržitý signálny monitoring
> 2,Monitored frequency f=11 051 MHz_V : Canal plus Afrique <
> Transmision parameters : DVB-S2 _ QPSK _ SR=45 000 _ FEC=3/4 <
-Canal+ Africa promo FTA/Easy TV-
►It currently stands as the sole freely broadcasted stream in the Program Association Table (PAT) grid at the frequency f=11,051 MHz.
►It currently stands as the sole freely broadcasted stream in the Program Association Table (PAT) grid at the frequency f=11,051 MHz.
►DE:Es ist derzeit der einzige frei ausgestrahlte Stream im Program Association Table (PAT) Gitter bei der Frequenz f=11,051 MHz.
►SK:Je tým v súčasnosti jediným voľne vysielaným streamom v PAT mriežke paketu na frekvencii f=11 051 MHz
►Klasifikácia dosiahnutých výsledkov na f=11 051 MHz : Pri plne porovnatelnej až identickej úrovni výkonu digitálneho kanálu Pwr=63,1 dBμV,
ale výrazne (až o 1 dB) nižšej kvalite meranej v jednotke odstupu nosná-šum C/N=6 dB v porovnaní dvoch nosných frekvencií :
f1=10 986 MHz_C/N=7 dB
f2=11 051 MHz_C/N=6 dB
som v jednotke vizualizovaného dokazovania t=73 hodín v praxi nespochybnitelne dokázal dosiahnutie jedného kontinuálneho,alebo neprerušeného
priebehu zamknutia/Locku nosnej C na f=11 051 MHz,čiže k výpadku LOCKU nedošlo počas celého monitoringu ani na jednu sekundu.
Počas dvoch sekúnd z celkovo 262 800 sekúnd monitorovania vlnenia,kvalita meraná jednotkou odstupu Signál/Šum SNR poklesla na hladinu
šumového prahu,alebo nulovej rezervy v kvalite pri SNR=4 dB,ale k výpadku v spojitosti priebehu/Locku nedošlo ani jeden krát !
Sprievodným javom presne siedmich a hlavne krátkodobých,konkrétne sekundových poklesov ampltúdy kvality k nulovej rezerve,bol okamžitý
rast chybovosti BER, ktorá sa demonštruje alebo pre divákov vizualizuje v podobe mikro-pixelácie obrazu alebo trhnutia obrazu.Dosah týchto javov
pri ich minimálnej kvantite opakovania môžem zanedbať,alebo vylúčiť ako nepodstatný,pretože v percentuálnom vyjadrení sa rast okamžitej chybovosti
vyskytol len v siedmich sekundách,alebo v 0,0026636% z jednotky dokazovania t=73 hodín.
Vizualizovaná forma dokazovania týmto verifikovala správnosť mnou vytvoreného signálneho modelu pre vlnenie na f=11 051 MHz,
ktorý som naposledy prirovnal ku tvorbe štruktúry kryštalickej mriežky,ktorej identifikované defekty (v tomto prípade vo vlnení) musím v praxi korigovať,
alebo opravovať pomocou mojej technológie Synchrónnych nanokorekcii,a to presne v dvoch bodoch kedy okamžitá kvalita dokázateľne a skokovo narástla
v priemere od 0,4 do 0,7 dB/SNR.Bez týchto korekcií defektov vo vlnení by sa väzba v signálnom modele mriežky stratila (narušila) a jej štruktúra by sa mohla
okamžite rozsypať na prach,čo by sa demonštrovalo totálnym výpadokom v kontinuite LOCKU,k čomu dokázateľne nedošlo ani 1x za t=73 hodín.
- overte si pravdivosť mojich tvrdení na základe vizualizovaného dokazovania v jednotke t=73 hodín -
Eng_Classification of achieved results at f=11,051 MHz: At a fully comparable to identical level of digital channel power Pwr=63.1 dBμV, but with significantly
lower measured quality in the unit of carrier-to-noise ratio C/N=6 dB, comparing two carrier frequencies:
f1=10,986 MHz_C/N=7 dB
f2=11,051 MHz_C/N=6 dB
I, in the unit of visualized evidence for a duration of t=73 hours in practice, unequivocally demonstrated the achievement of continuous
or uninterrupted locking of the carrier at f=11,051 MHz. Thus, there was no outage throughout the entire monitoring period, not even for
a second.During two seconds out of a total of 262,800 seconds of waveform monitoring, the quality measured by the Signal-to-Noise Ratio (SNR) unit
dropped to the noise floor (threshold) or zero reserve in quality at SNR=4 dB. However, there was no outage in the continuity of the process
even once.
or uninterrupted locking of the carrier at f=11,051 MHz. Thus, there was no outage throughout the entire monitoring period, not even for
a second.During two seconds out of a total of 262,800 seconds of waveform monitoring, the quality measured by the Signal-to-Noise Ratio (SNR) unit
dropped to the noise floor (threshold) or zero reserve in quality at SNR=4 dB. However, there was no outage in the continuity of the process
even once.
A concomitant phenomenon of exactly seven, and especially short-term, specifically second-long drops in quality to zero reserve was the immediate rise
in Bit Error Rate (BER),which is demonstrated or visualized for viewers in the form of micro-pixelation of the image.The impact of these phenomena,
given their minimal repetition rate,can be neglected or excluded as insignificant.In percentage terms, the immediate increase in BER occurred
only in seven seconds, or 0.0026636% of the evidence unit at t=73 hours.
given their minimal repetition rate,can be neglected or excluded as insignificant.In percentage terms, the immediate increase in BER occurred
only in seven seconds, or 0.0026636% of the evidence unit at t=73 hours.
The visualized form of evidence thus verified the correctness of the signal model I created for the waveform at f=11,051 MHz. I last likened it to the
formation of the structure of a crystalline lattice, whose identified defects (in this case, in the waveform) I must practically correct or repair using my
Synchronous Nanocorrection technology. This correction occurred precisely at two points when the immediate quality demonstrably and abruptly increased
on average from 0.4 to 0.7 dB/SNR. Without these corrections of defects in the waveform, the binding in the lattice's signal model would be lost (disturbed),
and its structure could immediately collapse, which would be demonstrated by a total continuity LOCK outage, which demonstrably did not occur
even once in t=73 hours.
formation of the structure of a crystalline lattice, whose identified defects (in this case, in the waveform) I must practically correct or repair using my
Synchronous Nanocorrection technology. This correction occurred precisely at two points when the immediate quality demonstrably and abruptly increased
on average from 0.4 to 0.7 dB/SNR. Without these corrections of defects in the waveform, the binding in the lattice's signal model would be lost (disturbed),
and its structure could immediately collapse, which would be demonstrated by a total continuity LOCK outage, which demonstrably did not occur
even once in t=73 hours.
-
Verify the truthfulness of my claims based on visualized evidence in the unit of t=73 hours -
Auf Deutsch_Klassifizierung der erreichten ergebnisse bei f=11,051 MHz: Auf einem vollständig vergleichbaren bis identischen pegel der digitalen kanalleistung
Pwr=63,1 dBμV, jedoch mit signifikant niedriger gemessener qualität in der einheit des Träger-Rausch-Verhältnisses C/N=6 dB, verglichen bei zwei Trägerfrequenzen:
f1=10,986 MHz_C/N=7 dB
f2=11,051 MHz_C/N=6 dB
Ich habe in der einheit der visualisierten nachweise für eine dauer von t=73 Stunden in der praxis eindeutig die erreichung eines kontinuierlichen
oder ununterbrochenen einrastens des trägers bei f=11,051 MHz nachgewiesen. Es gab also keine ausfälle während der gesamten Überwachungsperiode,
nicht einmal für eine sekunde.Während zwei sekunden von insgesamt 262.800 sekunden der wellenformüberwachung fiel die von der
Signal-Rausch-Verhältnis (SNR)-Einheit gemessene qualität auf den rauschpegel (Schwellenwert) oder Nullreserve in der Qualität bei SNR=4 dB.
Es gab jedoch keine ausfälle in der kontinuität des prozesses, nicht einmal einmal. Ein gleichzeitig auftretendes phänomen von genau sieben, insbesondere kurzfristigen,
sekundenlangen abfällen der qualität auf null reserve war der sofortige anstieg der Bitfehlerrate (BER), der für zuschauer in form von Mikro-Pixelierung des bildes
demonstriert oder visualisiert wird. Die auswirkungen dieser phänomene können aufgrund ihrer minimalen wiederholungsrate vernachlässigt oder als unbedeutend
ausgeschlossen werden. Prozentual gesehen trat der unmittelbare anstieg der BER nur in sieben sekunden oder 0,00266 % der nachweiseinheit bei
t=73 stunden auf.
oder ununterbrochenen einrastens des trägers bei f=11,051 MHz nachgewiesen. Es gab also keine ausfälle während der gesamten Überwachungsperiode,
nicht einmal für eine sekunde.Während zwei sekunden von insgesamt 262.800 sekunden der wellenformüberwachung fiel die von der
Signal-Rausch-Verhältnis (SNR)-Einheit gemessene qualität auf den rauschpegel (Schwellenwert) oder Nullreserve in der Qualität bei SNR=4 dB.
Es gab jedoch keine ausfälle in der kontinuität des prozesses, nicht einmal einmal. Ein gleichzeitig auftretendes phänomen von genau sieben, insbesondere kurzfristigen,
sekundenlangen abfällen der qualität auf null reserve war der sofortige anstieg der Bitfehlerrate (BER), der für zuschauer in form von Mikro-Pixelierung des bildes
demonstriert oder visualisiert wird. Die auswirkungen dieser phänomene können aufgrund ihrer minimalen wiederholungsrate vernachlässigt oder als unbedeutend
ausgeschlossen werden. Prozentual gesehen trat der unmittelbare anstieg der BER nur in sieben sekunden oder 0,00266 % der nachweiseinheit bei
t=73 stunden auf.
Die visualisierte form des nachweises bestätigte somit die richtigkeit des von mir erstellten signalmodells für die wellenform bei f=11,051 MHz. Ich habe es zuletzt
mit der bildung der struktur eines kristallinen gitters verglichen, dessen identifizierte defekte (in diesem Fall in der Wellenform) ich praktisch mit
meiner technologie der Synchronen Nanokorrektur korrigieren oder reparieren muss. Diese korrektur erfolgte genau an zwei stellen, als die unmittelbare
qualität nachweislich und abrupt im durchschnitt von 0,4 auf 0,7 dB/SNR stieg. Ohne diese korrekturen von defekten in der wellenform würde die bindung
im Signalmodell des Gitters verloren gehen (gestört), und seine struktur könnte sofort zusammenbrechen, was durch einen vollständigen ausfall
des LOCKs in der kontinuität nachweislich nicht einmal in t=73 Stunden aufgetreten ist.
mit der bildung der struktur eines kristallinen gitters verglichen, dessen identifizierte defekte (in diesem Fall in der Wellenform) ich praktisch mit
meiner technologie der Synchronen Nanokorrektur korrigieren oder reparieren muss. Diese korrektur erfolgte genau an zwei stellen, als die unmittelbare
qualität nachweislich und abrupt im durchschnitt von 0,4 auf 0,7 dB/SNR stieg. Ohne diese korrekturen von defekten in der wellenform würde die bindung
im Signalmodell des Gitters verloren gehen (gestört), und seine struktur könnte sofort zusammenbrechen, was durch einen vollständigen ausfall
des LOCKs in der kontinuität nachweislich nicht einmal in t=73 Stunden aufgetreten ist.
- Überprüfen Sie die Wahrhaftigkeit meiner Aussagen basierend auf visualisierten Beweisen in der Einheit von t=73 Stunden -
►Typická a každodenne meratelná špička kvality dosiahnutá v monitorovanom období od 7.1.2024 do 10.1.2024 :
> Typical and daily peak of quality under significantly non-degrading weather conditions on the signal path <
>Typische und tägliche Spitzenqualität unter signifikant nicht degradierenden Wetterbedingungen auf dem Signalweg.<
TBS 5927+EBSpro/CrazyScan : SNR=5,5 dB
METEK HD : MER=5,7 dB
Octagon SF 4008 : SNR=5,0 dB
►Analýza spektra a meranie C/N,Pwr... s Televes H60+DVB Dream : 10 986 > 11 671 MHz_V - Canal+ Afrique
C/N=6,0 dB_Pwr=63.1 dBµV
- 14.1.2024-spectrum scan by DVB Dream - - 13.1.2024-spectrum analysis by Televes -
►Analýza spektra a kvality v jednotke meraní MER ... s : Metek HD
MER = 5,7 dB _ NM=1,4 dB _ Packet Errors=0
►11 051 V-Canal+ Afrique : Metek HD video _ online video preview
►Okamžitý stav kvality oscilujúci okolo SNR=5 dB na výstupe z : Octagon SF 4008 4K
f=11 051 MHz_V : SNR=5,0 dB (normal peak quality_E2/Open ATV 7.1)
►4T2 Content analyser : 11 051 V - Services/Pids + PAT Table + CAT Table
DOKAZOVANIE v celkovej kvantite monitoringu t=72+ hodín
PROVING > SES 4 at 22.0°W _f=11 051 MHz_V : Canal+ Afrique
PROVING > SES 4 at 22.0°W _f=11 051 MHz_V : Canal+ Afrique
Nepretržitý monitoring signálnych parametrov v jednotke t=72+ hodín
Continuous monitoring of signal parameters in unit t=72+ hours
►Deň záznamu monitoringu : od 7.1.2024 do 10.1.2024
►Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL-9.75 GHz s LO stability +/- 10 kHz
Eng_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications that minimize
any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide flange.
Auf Deutsch_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder Drehbank),
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
SES 4 at 22.0°W : West Africa footprint
Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.
the geographical point of satellite reception is not located on the footprint map
der geografische Punkt des Satellitenempfangs ist nicht auf der Karte verzeichnet
►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že počas výkonu signálneho monitoringu prevládala
v Lučenci jasná,polojasná až zamračená obloha bez dažďových alebo snehových prehánok .
TBS 5927+EBSpro >>> SNR peak=5,5 dB
celkový čas signálneho monitoringu : 72 hod.
od 7.1.2024 do 10.1.2024
od 7.1.2024 do 10.1.2024
►EBSpro LOCK_11 051 MHz_V-Canal + Afrique : pasívna analýza frekvenčného spektra,LOCK nosnej,merania kvality,obsadenie TS ...
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
Eng_Short-term drops in quality to levels of 60-40-20% are only within the range of the reserve in quality generated by my signal chain
DE_Kurzfristige Qualitätseinbrüche auf Werte von 60-40-20 % liegen nur im Bereich der Qualitätsreserve, die meine Signalkette
DE_Kurzfristige Qualitätseinbrüche auf Werte von 60-40-20 % liegen nur im Bereich der Qualitätsreserve, die meine Signalkette
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 73 hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 73 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►Účinnosť alebo dosah autorovej technológie "Synchrónnych nanokorekcií" na výslednú kvalitu príjmu pri monitoringu f=11 051 MHz_V
-vytvorený signálny model je pre každú frekvenciu originálny čo je v priamom vzťahu s počtom korekcii pre f=11 051 MHz
►Eng_The function of the technological process (invention) called "Synchronous nanocorrections", by its author Roman Dávid, in satellite reception
practice.The generated signal model is original for each frequency which is directly related to the number of corrections for f=11 051 MHz
►Ger_Die Funktion des technologischen Prozesses und der Erfindung namens "Synchrone Nanokorrekturen" von ihrem Autor Roman Dávid in der Praxis
des Satellitenempfangs.Das erzeugte Signalmodell ist für jede Frequenz ein Original, was direkt mit der Anzahl der Korrekturen für f=11 051 MHz zusammenhängt
1x 2x
►+24 hodín _ Priebežný stav v signálnom monitoringu dňa 8.1.2024 a aktuálna poveternostná situácia
- SNR=5,1 dB - -poveternostné podmienky-
časomiera : + 24:07:48 obsadenie TS v danom čase -0,3°C _ zamračené
- SNR=5,1 dB - -poveternostné podmienky-
časomiera : + 24:07:48 obsadenie TS v danom čase -0,3°C _ zamračené
►+48 hodín_ Priebežný stav v signálnom monitoringu dňa 9.1.2024 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=5,2 dB - -TS- -poveternostné podmienky-
►+ 72 hodín_Priebežný stav v signálnom monitoringu dňa 10.1.2024 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=5,3-5,4 dB - -TS- -poveternostné podmienky-
►►SES 4 at 22.0°W-West Africa-Canal+ Afrique : Continuous signal monitoring / Nepretržitý signálny monitoring
> 3,Monitored frequency f=11 111 MHz_V : Canal plus Afrique <
> Transmision parameters : DVB-S2 _ QPSK _ SR=45 000 _ FEC=3/4 <
►Klasifikácia dosiahnutých výsledkov na f=11 111 MHz : na základe dosiahnutých výsledkov,ktoré som nespochybniteľne verifikoval
vo vizualizovanej forme dokazovania v jednotke t=72 hodín môžem klasifikovať stav príjmu z f=11 111 MHz ako bezchybný,alebo vzorový,
pretože kvalita "Q" zotrvala konštantne na jednej hladine Q=100% a jednotka meraní odstupu Signál/Šum dosiahla doterajšie maximum
SNR=6,1 dB čo je okamžitá rezerva 2,1 dB.
vo vizualizovanej forme dokazovania v jednotke t=72 hodín môžem klasifikovať stav príjmu z f=11 111 MHz ako bezchybný,alebo vzorový,
pretože kvalita "Q" zotrvala konštantne na jednej hladine Q=100% a jednotka meraní odstupu Signál/Šum dosiahla doterajšie maximum
SNR=6,1 dB čo je okamžitá rezerva 2,1 dB.
Atribúty,alebo činitele,ktoré skúmam v prípravnej fáze modelovania,alebo vytvárania priebehu signálneho modelu,pre konkrétne toto vlnenie
na f=11 111 MHz,ktorý som prirovnal ku forme štruktúry Kryštalickej mriežky,mi dali za pravdu že v jeho štruktúre a väzbe sa nenachádza
žiadny defekt,ktorý by som musel akútne korigovať pomocou môjej technológie Synchrónnych Nanokorekcii.Inými slovami približuje sa
k dokonalosti,čo mi dávalo vysokú mieru predpokladu,že v prípade výrazne nezhoršených poveternostných podmienok by som mal v praxi
dosiahnúť jeden spojitý priebeh kvality "SNR" , čo sa mi nakoniec dokázateľne podarilo.
Hodnoty chybovosti BER,boli trvalo na nulovej úrovni,počas celej jednotkovej kvantity dokazovania v dĺžke t=72 hodín a amplitúda kvality
ani v jednom bode nepoklesla pod SNR=4,8 dB.
+ dôkaz : BER=0,0000000 počas celej dĺžky výkonu signálneho monitoringu frekvencie f=11 111 MHz
na f=11 111 MHz,ktorý som prirovnal ku forme štruktúry Kryštalickej mriežky,mi dali za pravdu že v jeho štruktúre a väzbe sa nenachádza
žiadny defekt,ktorý by som musel akútne korigovať pomocou môjej technológie Synchrónnych Nanokorekcii.Inými slovami približuje sa
k dokonalosti,čo mi dávalo vysokú mieru predpokladu,že v prípade výrazne nezhoršených poveternostných podmienok by som mal v praxi
dosiahnúť jeden spojitý priebeh kvality "SNR" , čo sa mi nakoniec dokázateľne podarilo.
Hodnoty chybovosti BER,boli trvalo na nulovej úrovni,počas celej jednotkovej kvantity dokazovania v dĺžke t=72 hodín a amplitúda kvality
ani v jednom bode nepoklesla pod SNR=4,8 dB.
+ dôkaz : BER=0,0000000 počas celej dĺžky výkonu signálneho monitoringu frekvencie f=11 111 MHz
Eng_Classification of Achieved Results at f=11,111 MHz: Based on the attained results, which I unquestionably verified through visualized proof
within a time unit of t=72 hours,I can classify the reception state at f=11,111 MHz as flawless or exemplary. This is because the quality
"Q" has consistently remained at a level of Q=100%, and the Signal-to-Noise Ratio (SNR) has reached a current maximum of 6.1 dB,
representing an instantaneous reserve of 2.1 dB.
within a time unit of t=72 hours,I can classify the reception state at f=11,111 MHz as flawless or exemplary. This is because the quality
"Q" has consistently remained at a level of Q=100%, and the Signal-to-Noise Ratio (SNR) has reached a current maximum of 6.1 dB,
representing an instantaneous reserve of 2.1 dB.
Attributes or factors that I examine in the preparatory phase of modeling or creating the signal model,specifically for this frequency
at f=11,111 MHz,which I likened to the structure of a crystalline lattice,affirm that there are no defects in its structure or linkage that
would require immediate correction using my Synchronous Nanocorrection technology.In other words, it approaches perfection,
giving me a high degree of confidence that under significantly unaltered weather conditions, I should achieve a continuous course
of "SNR" quality, which I ultimately demonstrably accomplished.
at f=11,111 MHz,which I likened to the structure of a crystalline lattice,affirm that there are no defects in its structure or linkage that
would require immediate correction using my Synchronous Nanocorrection technology.In other words, it approaches perfection,
giving me a high degree of confidence that under significantly unaltered weather conditions, I should achieve a continuous course
of "SNR" quality, which I ultimately demonstrably accomplished.
Bit Error Rate (BER) values remained consistently at a zero level throughout the entire unitary proof duration of t=72 hours,
and the quality amplitude did not drop below SNR=4.8 dB at any point.
and the quality amplitude did not drop below SNR=4.8 dB at any point.
Auf Deutsch_Klassifikation der erreichten Ergebnisse bei f=11,111 MHz: Basierend auf den erzielten Ergebnissen, die ich zweifelsfrei
in einer visualisierten Form innerhalb einer Zeiteinheit von t=72 Stunden verifiziert habe, kann ich den Empfangszustand bei f=11,111 MHz
als einwandfrei oder vorbildlich klassifizieren. Dies liegt daran, dass die Qualität "Q" konstant auf einem Niveau von Q=100%
verblieb und das Signal-Rausch-Verhältnis (SNR) mit einem aktuellen Maximum von 6,1 dB einen sofortigen Reservebetrag von 2,1 dB erreicht hat.
Attribute oder Faktoren, die ich in der Vorbereitungsphase des Modellierens oder Erstellens des Signalmodells untersuche, speziell für diese
Frequenz bei f=11,111 MHz, die ich mit der Struktur eines kristallinen Gitters verglichen habe, bestätigen, dass es keine Mängel in seiner
Struktur oder Verknüpfung gibt, die eine sofortige Korrektur durch meine Technologie der Synchronen Nanokorrektion erfordern würden.
Mit anderen Worten, es nähert sich der Perfektion, was mir ein hohes Maß an Zuversicht gibt, dass ich unter deutlich unveränderten
Wetterbedingungen einen kontinuierlichen Verlauf der "SNR"-Qualität erreichen sollte, was ich letztendlich nachweislich erreicht habe.
Frequenz bei f=11,111 MHz, die ich mit der Struktur eines kristallinen Gitters verglichen habe, bestätigen, dass es keine Mängel in seiner
Struktur oder Verknüpfung gibt, die eine sofortige Korrektur durch meine Technologie der Synchronen Nanokorrektion erfordern würden.
Mit anderen Worten, es nähert sich der Perfektion, was mir ein hohes Maß an Zuversicht gibt, dass ich unter deutlich unveränderten
Wetterbedingungen einen kontinuierlichen Verlauf der "SNR"-Qualität erreichen sollte, was ich letztendlich nachweislich erreicht habe.
Die Bitfehlerratenwerte (BER) blieben während der gesamten einheitlichen Beweisdauer von t=72 Stunden konstant auf Null,
und die Qualitätamplitude fiel an keiner Stelle unter SNR=4,8 dB.
und die Qualitätamplitude fiel an keiner Stelle unter SNR=4,8 dB.
-BER=0,0000000-
>during the entire monitoring period in unit t=72 hours/Während des gesamten Überwachungszeitraums in der Einheit t=72 Stunden<
>during the entire monitoring period in unit t=72 hours/Während des gesamten Überwachungszeitraums in der Einheit t=72 Stunden<
►Typická a každodenne meratelná špička kvality dosiahnutá v monitorovanom období od 10.1.2024 do 13.1.2024 :
> Typical and daily peak of quality under significantly non-degrading weather conditions on the signal path <
>Typische und tägliche Spitzenqualität unter signifikant nicht degradierenden Wetterbedingungen auf dem Signalweg.<
TBS 5927+EBSpro/CrazyScan : SNR=6,1 dB (1x6,3 dB)
METEK HD : MER=6,3 dB
Octagon SF 4008 : SNR=5,5 dB
►Analýza spektra a meranie C/N,Pwr... s Televes H60+DVB Dream : 10 986 > 11 671 MHz_V - Canal+ Afrique
C/N=7,0 dB_Pwr=64.9 dBµV
- 14.1.2024-TPs detected+SNR quality_ by DVB Dream - - 13.1.2024-spectrum analysis by Televes -
►Analýza spektra a kvality v jednotke meraní MER ... s : Metek HD
MER = 6,3 dB _ NM=1,9 dB _ Packet Errors=0
►11 111 V-Canal+ Afrique : Metek HD video _ online video preview
►Okamžitý stav kvality oscilujúci okolo SNR=5,5 dB na výstupe z : Octagon SF 4008 4K
f=11 111 MHz_V : SNR=5,5 dB (normal peak quality_E2/Open ATV 7.1)
►4T2 Content analyser : 11 111 V - Services/Pids + PAT Table + NIT Table
DOKAZOVANIE v celkovej kvantite monitoringu t=72 hodín
PROVING > SES 4 at 22.0°W _f=11 111 MHz_V : Canal+ Afrique
PROVING > SES 4 at 22.0°W _f=11 111 MHz_V : Canal+ Afrique
Nepretržitý monitoring signálnych parametrov v jednotke t=72 hodín
Continuous monitoring of signal parameters in unit t=72 hours
►Deň záznamu monitoringu : od 10.1.2024 do 13.1.2024
►Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL-9.75 GHz s LO stability +/- 10 kHz
Eng_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications that minimize
any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide flange.
Auf Deutsch_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder Drehbank),
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
SES 4 at 22.0°W : West Africa footprint
Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.
the geographical point of satellite reception is not located on the footprint map
der geografische Punkt des Satellitenempfangs ist nicht auf der Karte verzeichnet
►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že počas výkonu signálneho monitoringu prevládala
v Lučenci jasná,polojasná až zamračená obloha bez dažďových alebo snehových prehánok .
TBS 5927+EBSpro >>> SNR peak=6,1 dB (1x6,3 dB)
celkový čas signálneho monitoringu : 72 hod.
od 10.1.2024 do 13.1.2024
od 10.1.2024 do 13.1.2024
►EBSpro LOCK_11 111 MHz_V-Canal + Afrique : pasívna analýza frekvenčného spektra,LOCK nosnej,merania kvality,obsadenie TS ...
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 72 hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 72 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►+24 hodín _ Priebežný stav v signálnom monitoringu dňa 11.1.2024 a aktuálna poveternostná situácia
- SNR=5,8 dB - -poveternostné podmienky-
časomiera : + 24:10:50 priebeh a stav SNR v danom čase -2,6°C _ oblačno
-poznámka : 10 a 11.1.2024-v týchto dňoch neboli nekódované rádio stanice súčasťou TS na f=11 111 V a ich signálna distribúcia
bola opätovne obnovená až 12.1.2024
- SNR=5,8 dB - -poveternostné podmienky-
časomiera : + 24:10:50 priebeh a stav SNR v danom čase -2,6°C _ oblačno
-poznámka : 10 a 11.1.2024-v týchto dňoch neboli nekódované rádio stanice súčasťou TS na f=11 111 V a ich signálna distribúcia
bola opätovne obnovená až 12.1.2024
►+48 hodín_ Priebežný stav v signálnom monitoringu dňa 12.1.2024 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=6,0 dB - priebeh a stav SNR v danom čase -poveternostné podmienky-
►+ 72 hodín_Priebežný stav v signálnom monitoringu dňa 13.1.2024 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=5,9 dB - priebeh a stav SNR v danom čase -poveternostné podmienky-
►►SES 4 at 22.0°W-West Africa-Canal+ Afrique : Continuous signal monitoring / Nepretržitý signálny monitoring

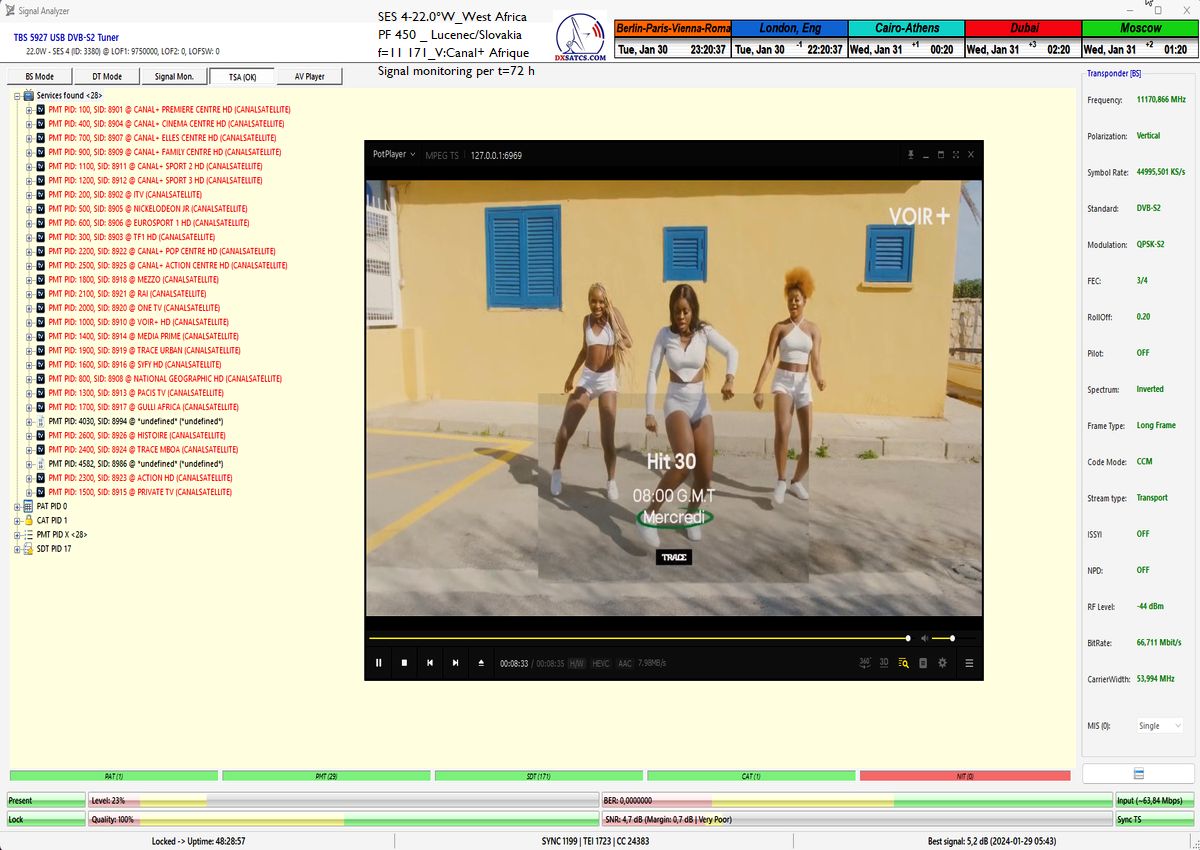

> 4,Monitored frequency f=11 171 MHz_V : Canal plus Afrique <
> Transmision parameters : DVB-S2 _ QPSK _ SR=45 000 _ FEC=3/4 <
- VOIR+ Afrique FTA _ HEVC/HD -
►It currently stands as the sole freely broadcasted stream in the Program Association Table (PAT) grid at the frequency f=11,171 MHz.
►DE:Es ist derzeit der einzige frei ausgestrahlte Stream im Program Association Table (PAT) Gitter bei der Frequenz f=11,171 MHz.
►SK:Je tým v súčasnosti jediným voľne vysielaným streamom v PAT mriežke paketu na frekvencii f=11 171 MHz
►Klasifikácia dosiahnutých výsledkov na f=11 171 MHz :
-Práve faktor určitej miery homogenity,alebo len miernych zmien v inak konštantne nízkej hladiny intenzity výkonu EIRP,ktoré neprekračujú
2 dBW v stredoeurópskych podmienkach príjmu z vyžarovacieho diagramu Západná Afrika satelitu SES 4,mi v spojitosti s mojím návrhom systémového
riešenia v ohnisku,umožňujú kategoricky vylúčiť akúkoľvek spojitosť alebo formu príjmu spadajúcu do označenia SAT DX,ktorá pozostáva len
z pasívneho čakania na náhodný výskyt sporadicky prítomných špičiek výkonu a následného záznamu LOCKU zo spektra.Už štvrtý signálny
monitoring v minimálnej jednotke t=72 hodín potvrdzujú pravdivosť môjho predchádzajúceho tvrdenia.
Doteraz najnižšia intenzita výkonu EIRP z prvých štyroch monitorovaných nosných v rozpätí frekvenčného spektra od 10 986 do 11 171 MHz
(aj keď merania odstupu C/N k tomuto záveru nesmerujú) a trvalo nízka signálna rezerva,ktorá počas jednotky monitoringu t=72 hodín oscilovala
v rozsahu 0-1,2 dB,účinne preverila správnosť návrhu signálneho modelu pre konkrétne toto vlnenie C4=11 171 MHz a následnú nevynutnosť
korekcii defektov vo vlnení,pomocou mojej vlastnej technológie Synchrónnych Nanokorekcii.Skokové a sekundové rasty kvality v rozsahu
od 0,2 do 0,7 dB z jednotky meraní odstup Signál/Šum-SNR nespochybnitelne dokazujú správnosť mnou vytvoreného modelu,ktorý pre konkrétne toto
vlnenie už počítal v časovom úseku od 11:00 do 16:00 aj s možnosťou prípadných výpadkov v kontinuite priebehu SNR/Q.
-The factor of a certain degree of homogenity,or just slight variations in an otherwise constantly low intensity of EIRP performance,
which do not exceed 2 dBW in Central European reception conditions from the emission pattern of the SES 4 satellite in West Africa, allows me,
in connection with my proposed system solution at the focal point,to categorically exclude any kind of connection or form of reception falling
under the SAT DX designation, which consists solely of passive waiting for the random occurrence of sporadically present performance
peaks and subsequent LOCK recording from the spectrum. The fourth signal monitoring in the minimum unit of t=72 hours confirms
the validity of my previous claims.
which do not exceed 2 dBW in Central European reception conditions from the emission pattern of the SES 4 satellite in West Africa, allows me,
in connection with my proposed system solution at the focal point,to categorically exclude any kind of connection or form of reception falling
under the SAT DX designation, which consists solely of passive waiting for the random occurrence of sporadically present performance
peaks and subsequent LOCK recording from the spectrum. The fourth signal monitoring in the minimum unit of t=72 hours confirms
the validity of my previous claims.
The lowest EIRP power intensity from the first four monitored carriers in the frequency spectrum range from 10,986 to 11,171 MHz (although the
measurements of C/N ratio do not lead to this conclusion) has perfectly verified the correctness of the signal model design for the specific wave
labeled C4=11,171 MHz and the subsequent necessity for correction of defects in this wave, using my own technology of Synchronous
Nanocorrections. Stepped and second-by-second quality increments ranging from 0.2 to 0.7 dB in the unit of Signal-to-Noise Ratio (SNR)
measurements unquestionably prove the correctness of the model I have created, which already accounted for potential disruptions
in the continuity of SNR/Q progression for this particular wave in the time span from 11:00 to 16:00.
measurements of C/N ratio do not lead to this conclusion) has perfectly verified the correctness of the signal model design for the specific wave
labeled C4=11,171 MHz and the subsequent necessity for correction of defects in this wave, using my own technology of Synchronous
Nanocorrections. Stepped and second-by-second quality increments ranging from 0.2 to 0.7 dB in the unit of Signal-to-Noise Ratio (SNR)
measurements unquestionably prove the correctness of the model I have created, which already accounted for potential disruptions
in the continuity of SNR/Q progression for this particular wave in the time span from 11:00 to 16:00.
-Der Faktor eines bestimmten Maßes an Homogenität oder nur geringfügige Variationen in ansonsten konstant niedriger EIRP-Leistung,
die 2 dBW in den mitteleuropäischen Empfangsbedingungen aus dem Abstrahlungsmuster des SES 4-Satelliten in Westafrika nicht überschreiten,
ermöglicht es mir, in Verbindung mit meinem vorgeschlagenen Systemlösungsansatz am Brennpunkt, jegliche Kontinuität oder Form des Empfangs
auszuschließen, die unter die Bezeichnung SAT DX fällt, was ausschließlich aus passivem Warten auf das zufällige Auftreten sporadisch
vorhandener Leistungsspitzen und anschließender LOCK-Aufzeichnung aus dem Spektrum besteht. Die vierte Signalüberwachung
in der Mindesteinheit von t=72 Stunden bestätigt die Richtigkeit meiner vorherigen Aussage.
Die niedrigste EIRP-Leistungsintensität der ersten vier überwachten Träger im Frequenzspektrum von 10.986 bis 11.171 MHz (obwohl die Messungen
des C/N-Verhältnisses nicht zu diesem Schluss führen) hat die Richtigkeit des Signalmodell-Designs für die spezifische Welle mit der Bezeichnung
C4=11.171 MHz und die anschließende Notwendigkeit zur Korrektur von Defekten in dieser Welle mit meiner eigenen Technologie der
Synchronen Nanokorrekturen perfekt bestätigt. Stufenweise und sekundenweise Qualitätssteigerungen im Bereich von 0,2 bis 0,7 dB in der Einheit
der Signal-Rausch-Verhältnis (SNR)-Messungen belegen unzweifelhaft die Richtigkeit des von mir erstellten Modells, das bereits mögliche Unterbrechungen
in der Kontinuität des SNR/Q-Verlaufs für diese spezielle Welle im Zeitraum von 11:00 bis 16:00 berücksichtigte.
des C/N-Verhältnisses nicht zu diesem Schluss führen) hat die Richtigkeit des Signalmodell-Designs für die spezifische Welle mit der Bezeichnung
C4=11.171 MHz und die anschließende Notwendigkeit zur Korrektur von Defekten in dieser Welle mit meiner eigenen Technologie der
Synchronen Nanokorrekturen perfekt bestätigt. Stufenweise und sekundenweise Qualitätssteigerungen im Bereich von 0,2 bis 0,7 dB in der Einheit
der Signal-Rausch-Verhältnis (SNR)-Messungen belegen unzweifelhaft die Richtigkeit des von mir erstellten Modells, das bereits mögliche Unterbrechungen
in der Kontinuität des SNR/Q-Verlaufs für diese spezielle Welle im Zeitraum von 11:00 bis 16:00 berücksichtigte.
Prvých 24 hodín : dosiahol som celkovú stabilitu príjmu klasifikovanú percentuálne na 99,998 % s jednou špičkou kvality SNR=5,3 dB,s jedným sekundovým
výpadkom v spojitosti priebehu SNR a niekoľkými pixeláciami,alebo mikro-zamrznutím obrazu s rôznou mierou intenzity,respektíve chybovosti > rastová línia
priebehu BER.Ich zásah do obrazového vnemu môžem klasifikovať ako nepodstatný.Nasleduje detail funkcie priebehu SNR a výkon mojej technológie
"Synchrónne Nanokorekcie" počas prvých dvadsiatich štyroch hodín,ktoré nespochynitelne dokazuje pravdivosti mojich tvrdení.
First 24 hours: I achieved an overall reception stability classified as 99.998% with one peak SNR quality of 5.3 dB, one second-long interruption in the SNR
progression, and a few instances of pixelation or micro-freezing of the image with varying intensities, respectively, error rates > BER growth line. Their impact
on visual perception can be classified as negligible. The following is a detailed function of the SNR progression and performance of my technology "Synchronous
Nanocorrections" during the first twenty-four hours, which unquestionably proves the validity of my claims.
Ersten 24 Stunden: Ich erreichte eine Gesamtstabilität des Empfangs, die prozentual auf 99,998 % klassifiziert wurde, mit einer Spitzenqualität des SNR
von 5,3 dB, einer einsekündigen Unterbrechung im SNR-Verlauf und einigen Instanzen von Pixelbildung oder Mikro-Gefrieren des Bildes mit unterschiedlichen
Intensitäten bzw. Fehlerquoten > BER-Wachstumslinie. Ihr Einfluss auf die visuelle Wahrnehmung kann als vernachlässigbar eingestuft werden. Im Folgenden
finden Sie eine detaillierte Funktion des SNR-Verlaufs und der Leistung meiner Technologie "Synchronous Nanocorrections" während der ersten vierundzwanzig
Stunden, die die Richtigkeit meiner Aussagen unbestreitbar beweist.
Synchronous Nanocorrections / Synchrone Nanokorrekturen by Roman Dávid
Druhých 24 hodín : celkovo 7 sekundových výpadkov v spojitosti priebehu SNR/Q a trvalo rastúca hladina chybovosti BER v časovom úseku od 14:15 do 15:30
dňa 30.1.2024 (pri poklese na prahovú úroveň SNR=4 dB ) klasifikujú dosiahnutý priebeh,alebo celkovú stabilitu príjmu v percentách na 99,991 a so započítaním
línie trvalo rastovej chybovosti BER v jednotke t=75 minút klasifikujem stabilitu príjmu v druhej tretine monitoringu na 94,79 %.Nasleduje detail funkcie priebehu
SNR a výkon mojej technológie "Synchrónne Nanokorekcie" počas prvej a druhej tretiny monitoringu,ktoré nespochynitelne dokazuje pravdivosti mojich tvrdení.
dňa 30.1.2024 (pri poklese na prahovú úroveň SNR=4 dB ) klasifikujú dosiahnutý priebeh,alebo celkovú stabilitu príjmu v percentách na 99,991 a so započítaním
línie trvalo rastovej chybovosti BER v jednotke t=75 minút klasifikujem stabilitu príjmu v druhej tretine monitoringu na 94,79 %.Nasleduje detail funkcie priebehu
SNR a výkon mojej technológie "Synchrónne Nanokorekcie" počas prvej a druhej tretiny monitoringu,ktoré nespochynitelne dokazuje pravdivosti mojich tvrdení.
Second 24 hours: A total of 7 second-long interruptions in the SNR/Q progression and steadily increasing BER error level in the time frame from 14:15 to 15:30
on January 30, 2024 (when dropping to the threshold level of SNR=4 dB) classify the achieved progression or overall reception stability in percentages at 99.991,
and with the inclusion of the continuously rising BER error line in the unit of t=75 minutes, I classify the reception stability in the second third of monitoring at 94.79%.
on January 30, 2024 (when dropping to the threshold level of SNR=4 dB) classify the achieved progression or overall reception stability in percentages at 99.991,
and with the inclusion of the continuously rising BER error line in the unit of t=75 minutes, I classify the reception stability in the second third of monitoring at 94.79%.
The following is a detailed function of the SNR progression and performance of my technology "Synchronous Nanocorrections" during the first and second thirds
of monitoring, which unquestionably proves the validity of my claims.
of monitoring, which unquestionably proves the validity of my claims.
Zweiten 24 Stunden: Insgesamt 7 einsekündige Unterbrechungen im SNR/Q-Verlauf und kontinuierlich steigender BER-Fehlerpegel im Zeitraum von 14:15 bis
15:30 Uhr am 30. Januar 2024 (bei Unterschreiten des Schwellenwerts SNR=4 dB) klassifizieren den erreichten Verlauf bzw. die Gesamtstabilität des Empfangs
in Prozenten auf 99,991, und mit Einbeziehung der kontinuierlich steigenden BER-Fehlerlinie in der Einheit t=75 Minuten klassifiziere ich die Empfangsstabilität
im zweiten Drittel des Monitorings auf 94,79%. Im Folgenden finden Sie eine detaillierte Funktion des SNR-Verlaufs und der Leistung meiner Technologie
"Synchronous Nanocorrections" während des ersten und zweiten Drittels des Monitorings, die die Richtigkeit meiner Aussagen unbestreitbar beweist.
15:30 Uhr am 30. Januar 2024 (bei Unterschreiten des Schwellenwerts SNR=4 dB) klassifizieren den erreichten Verlauf bzw. die Gesamtstabilität des Empfangs
in Prozenten auf 99,991, und mit Einbeziehung der kontinuierlich steigenden BER-Fehlerlinie in der Einheit t=75 Minuten klassifiziere ich die Empfangsstabilität
im zweiten Drittel des Monitorings auf 94,79%. Im Folgenden finden Sie eine detaillierte Funktion des SNR-Verlaufs und der Leistung meiner Technologie
"Synchronous Nanocorrections" während des ersten und zweiten Drittels des Monitorings, die die Richtigkeit meiner Aussagen unbestreitbar beweist.
Tretích 24 hodín : porovnatelné funkcie v priebehu zmeny jednotky kvality SNR/Q medzi prvou a treťou tretinou signálneho monitoringu,klasifikujú celkovú
stabilitu na 99,998 %,s jedným sekundovým výpadkom v kontinuite priebehu SNR a niekoľkými rastovými líniami chybovosti BER,ktoré sa demonštrujú
v podobe pixelácie,alebo mikro zamrznutím obrazu.Špička kvality SNR osciloval dňa 31.1.2024 po Synchrónnej Nanokorekcii a v ranných hodinách v rozsahu
od 4,8 do 5,2 dB,čo je plne porovnatelné s priebehom prvej tretiny monitoringu + dôkaz .
Third 24 hours: Comparable functions in the SNR/Q quality unit change progression between the first and third thirds of signal monitoring classify the overall
stability at 99.998%, with one second-long interruption in the SNR progression and several rising BER error lines, demonstrated in the form of pixelation
or micro-freezing of the picture. The SNR quality peak oscillated on January 31, 2024, after Synchronous Nanocorrections and in the early hours in the range
from 4.8 to 5.2 dB, which is fully comparable to the progression of the first third of monitoring + evidence.
Dritten 24 Stunden: Vergleichbare Funktionen im SNR/Q-Qualitätsverlauf zwischen dem ersten und dem dritten Drittel des Signalmonitorings klassifizieren
die Gesamtstabilität auf 99,998%, mit einer einsekündigen Unterbrechung im SNR-Verlauf und mehreren steigenden BER-Fehlerlinien, die in Form
von Pixelbildung oder Mikro-Gefrieren des Bildes demonstriert werden. Die Spitzenqualität des SNR schwankte am 31. Januar 2024 nach Synchronous
Nanocorrections und in den frühen Stunden im Bereich von 4,8 bis 5,2 dB, was vollständig mit dem Verlauf des ersten Drittels des Monitorings
vergleichbar ist + Beweis.
Synchronous Nanocorrections / Synchrone Nanokorrekturen by Roman Dávid
►Typická a každodenne meratelná špička kvality dosiahnutá v monitorovanom období od 28.1.2024 do 1.2.2024 :
> Typical and daily peak of quality under significantly non-degrading weather conditions on the signal path <
>Typische und tägliche Spitzenqualität unter signifikant nicht degradierenden Wetterbedingungen auf dem Signalweg.<
TBS 5927+EBSpro/CrazyScan : SNR=5,2 dB
METEK HD : MER=5,6 dB
Octagon SF 4008 : SNR=4,5 dB
►Analýza spektra a meranie C/N,Pwr... s Televes H60+DVB Dream : 10 986 > 11 671 MHz_V - Canal+ Afrique
C/N=6,6 dB_Pwr=64.2 dBµV
- 2.2.2024-TPs detected+SNR quality_ by DVB Dream - - 2.2.2024-spectrum analysis by Televes -
►Analýza spektra a kvality v jednotke meraní MER ... s : Metek HD
MER = 5,6 dB _ NM=1,3 dB _ Packet Errors=0
►11 171 V-Canal+ Afrique : Metek HD video _ online video preview
►Okamžitý stav kvality oscilujúci okolo SNR=4,5 dB na výstupe z : Octagon SF 4008 4K
f=11 171 MHz_V : SNR=4,5 dB (normal peak quality_E2/Open AT
►4T2 Content analyser : 11 171 V - Services/Pids + PAT Table + NIT Table
DOKAZOVANIE v celkovej kvantite monitoringu t=73 hodín
PROVING > SES 4 at 22.0°W _f=11 171 MHz_V : Canal+ Afrique
PROVING > SES 4 at 22.0°W _f=11 171 MHz_V : Canal+ Afrique
Nepretržitý monitoring signálnych parametrov v jednotke t=73 hodín
Continuous monitoring of signal parameters in unit t=73 hours
►Deň záznamu monitoringu : od 28.1.2024 do 1.2.2024
►Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL-9.75 GHz s LO stability +/- 10 kHz
Eng_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications that minimize
any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide flange.
Auf Deutsch_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder Drehbank),
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
SES 4 at 22.0°W : West Africa footprint
Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.
the geographical point of satellite reception is not located on the footprint map
der geografische Punkt des Satellitenempfangs ist nicht auf der Karte verzeichnet
►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že počas výkonu signálneho monitoringu prevládala
v Lučenci jasná,polojasná až zamračená obloha bez dažďových alebo snehových prehánok .
TBS 5927+EBSpro >>> SNR peak=5,2 dB
celkový čas signálneho monitoringu : 72 + hod.
od 28.1.2024 do 1.2.2024
od 28.1.2024 do 1.2.2024
►EBSpro LOCK_11 171 MHz_V-Canal + Afrique : pasívna analýza frekvenčného spektra,LOCK nosnej,merania kvality,obsadenie TS ...
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER .
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 72 hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 73 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►+24 hodín _ Priebežný stav v signálnom monitoringu dňa 29.1.2024 a aktuálna poveternostná situácia
- SNR=4,8 dB - -poveternostné podmienky-
časomiera : + 24:12:07 TSA -2,3°C _ oblačno
- SNR=4,8 dB - -poveternostné podmienky-
časomiera : + 24:12:07 TSA -2,3°C _ oblačno
►+48 hodín_ Priebežný stav v signálnom monitoringu dňa 30.1.2024 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=4,7 dB - TSA -poveternostné podmienky-
►+ 72 hodín_Priebežný stav v signálnom monitoringu dňa 31.1-1.2.2024 a aktuálna poveternostná situácia
-okamžitá kvalita: SNR=4,7 dB - TSA -poveternostné podmienky-
►►SES 4 at 22.0°W-West Africa footprint-Canal+ Afrique : copyright : Research project
All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are resultsthat come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnejčinnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2024 / Slovak republic
