Express-AM7 at 40°E_Ku-band Fixed-1 Beam Russia_V : 11 070 MHz - NNTV Russia _ Scientific and research activities verified through signal monitoring in the field of wave physics by the author Roman Dávid from Lučenec
-11 470 MHz_H-RT NEWS--11 070 MHz_V-NNTV-
Express-AM7 at 40°E_Ku-band Fixed-1 Beam Russia_V : 11 070 MHz - NNTV
PF 450 cm:Visualized proving verified in the minimum monitoring unit t=72 hours
Note : In this scientific research center, the functionality of the technological process and invention entitled "Synchronous Nanocorrections" is being systematically
verified in the field of wave physics applied to satellite reception.The author of the technology is the inventor Roman Dávid from Lučenec, and this is also the only
place where you can encounter the advantages of this technology.
„Synchrone Nanokorrekturen“ im Bereich der Wellenphysik, angewandt auf den Satellitenempfang, systematisch überprüft.Der Urheber dieser Technologie ist der
Erfinder Roman Dávid aus Lučenec, und dies ist zugleich der einzige Ort, an dem Sie von den Vorteilen dieser Technologie profitieren können.
Upozornenie : V tomto vedecko-výskumnom centre sa systematicky overuje funkcia technologického postupu a vynálezu s názvom „Synchrónne nanokorekcie“
v oblasti vlnovej fyziky aplikovanej v satelitnom príjme.Autorom technológie je vynálezca Roman Dávid z Lučenca a ide zároveň o jediné miesto, kde sa môžete
stretnúť s výhodami tejto technológie.
( Last update date: 2.7.2025 )
►EN_The first analysis of the NNTV transmission carrier frequency at f = 11,070 MHz (V polarization), directed toward the geographical area
of the fixed beam (Fixed-1 beam), intended for regional coverage of the European part of Russia and and surrounding areas from the Express-AM7
►DE_Die erste Analyse der Trägerfrequenz der NNTV-Übertragung bei f = 11.070 MHz (V-Polarisation), gerichtet auf das geografische Gebiet des
festen Strahls (Fixed-1 Beam), vorgesehen für die regionale Abdeckung des europäischen Teils Russlands und angrenzender Regionen vom Satelliten
Express-AM7 auf der Position 40,0°E.
►►Express-AM7 at 40°E : Justification of Proving/Zdôvodnenie dokazovania
SK_Metodický postup meraní,ktorý verifikuje nespochybnitelné výsledky odvodené od minimálnej jednotky monitoringu t=72 hodín
DE_Methodischer Messablauf, der unbestreitbare Ergebnisse aus der minimalen Überwachungseinheit bei t=72 Stunden ableitet
und verifiziert.
satelitného príjmu v danej zemepisnej oblasti.Nesprávny,alebo tiež antimetodický a zavádzajúci postup odvodený len od publikovania
samotných analýz frekvenčného spektra so zamknutými nosnými prenosu vedie výlučne len ku chybným výsledkom,úsudkom a nenaplneným
očakávaniam.Antimetodické a zavádzajúce postupy sa dominantne a už desiatky rokov uplatňujú v amatérskej kategorizácii satelitného príjmu
v zónach "Mimo stopy" označovaného skratkou SAT DX.
the reality of satellite reception in a specific geographical area. Incorrect or anti-methodical approaches, derived solely from the publication
of frequency spectrum analyses with locked carrier frequencies, exclusively lead to erroneous results, judgments, and unfulfilled expectations.
Anti-methodical and misleading procedures have been predominantly applied for decades in the categorization of amateur satellite reception,
denoted by the acronym SAT DX.
die die Realität des Satellitenempfangs in einer bestimmten geografischen Region zeigen. Falsche oder antimethodische Ansätze,
die allein aus der Veröffentlichung von Analysen des Frequenzspektrums mit gesperrten Trägerfrequenzen abgeleitet sind,
führen ausschließlich zu fehlerhaften Ergebnissen, Bewertungen und unerfüllten Erwartungen. Antimethodische und irreführende Verfahren
werden seit Jahrzehnten überwiegend in der Kategorisierung des Amateur-Satellitenempfangs angewendet und durch das Kürzel SAT DX gekennzeichnet.
►►Express-AM7 at 40°E : The installed system applied in verification
►Beim kontinuierlichen Signalmonitoring wurde ein symmetrischer Prodelin-Reflektor mit einem Durchmesser von 450 cm und die
technologische Erfindung des Autors mit dem Titel „Synchrone Nanokorrekturen“ eingesetzt.
►Pri výkone kontinuálneho signálneho monitoringu bol aplikovaný symetrický reflektor Prodelin s priemerom 450 cm a autorov technologický
vynález s názvom "Synchrónne nanokorekcie"

►Signálny reťazec je tvorený / The signal chain consists of the following components : Prodelin 450cm
3x LNB SMW : LNB SMW_Q-PLL type R, LOF stabilita +/- 25 kHz _ LNB SMW_Q-PLL type O,LOF stabilita +/- 10 kHz _ SMW PLL LNB 9.75 GHz,LOF stabilita +/- 10 kHz
+Svojpomocne vyrobený kartónový kryt z nealko nápoja od švajčiarskej firmy SIG-Combibloc,na ktorý som nalepil nepremokavú fóliu odolnú proti poveternostným
podmienkam
►Reflector PF Prodelin 450 cm > Primary feed horn positioned in a manual SKEW rotation mechanism > OMT orthomode transducer, model ESA-1212-X/1 >
SMW_Q-PLL type R LNB with LOF stability +/- 25 kHz, SMW_Q-PLL type O LNB with LOF stability +/- 10 kHz, and SMW PLL LNB 9.75 GHz with LOF stability +/- 10 kHz
+self-made cardboard cover from a non-alcoholic beverage package by the Swiss company SIG-Combibloc, onto which I applied a waterproof, weather-resistant film.
>SMW Q-PLL Typ R LNB mit LOF-Stabilität von +/- 25 kHz, SMW_Q-PLL Typ O LNB mit LOF-Stabilität von +/- 10 kHz, und SMW PLL LNB 9,75 GHz mit LOF-Stabilität von +/- 10 kHz.
►Express-AM7 at 40°E-11 070 MHz-V_NNTV : Analysis of signal monitoring over a duration of t=77 hours
>Ku-band Fixed-1 Beam Russia : coverage of NNTV on 11 070 MHz-V from Express-AM7<

►Jednotka signálneho monitoringu/Total signal monitoring duration/Gesamtdauer der Überwachung : t=77 h
►Dosiahnutá stabilita príjmu v % / Reception stability (%) / Empfangsstabilität (%) : 100 %
►Celkové Výpadky / Total downtime (lock, pixelation, freezing)/Totalausfall (Lock, Pixelation...): None/Keine
►Peak quality at t=77 h./Spitzenqualität bei t=77 Std. : SNR=10,8dB _ ( 11,3 dB)
►Weather: Clear sky + 1x rain showers (approx. 2 hrs) /Wetter: Klar, 1x Regenschauer (cca 2 Std./1.6.2025)
Analýza signálneho monitoringu v jednotke dokazovania t=77 hodín
Analysis of signal monitoring within the verification unit at t = 77 hours
Analyse der Signalüberwachung in der Verifikationseinheit bei t = 77 Stunden
►Dokazovanie o dosiahnutí stability príjmu na 100% v jednotke dokazovania t=77 hodín (celkovo t=132 h) :
►Verification of achieving 100% reception stability within the verification unit at t = 77 hours (132 h.)
►Nachweis der Erreichung einer Empfangsstabilität von 100 % in der Verifikationseinheit bei t = 77 Stunden (132 h.)

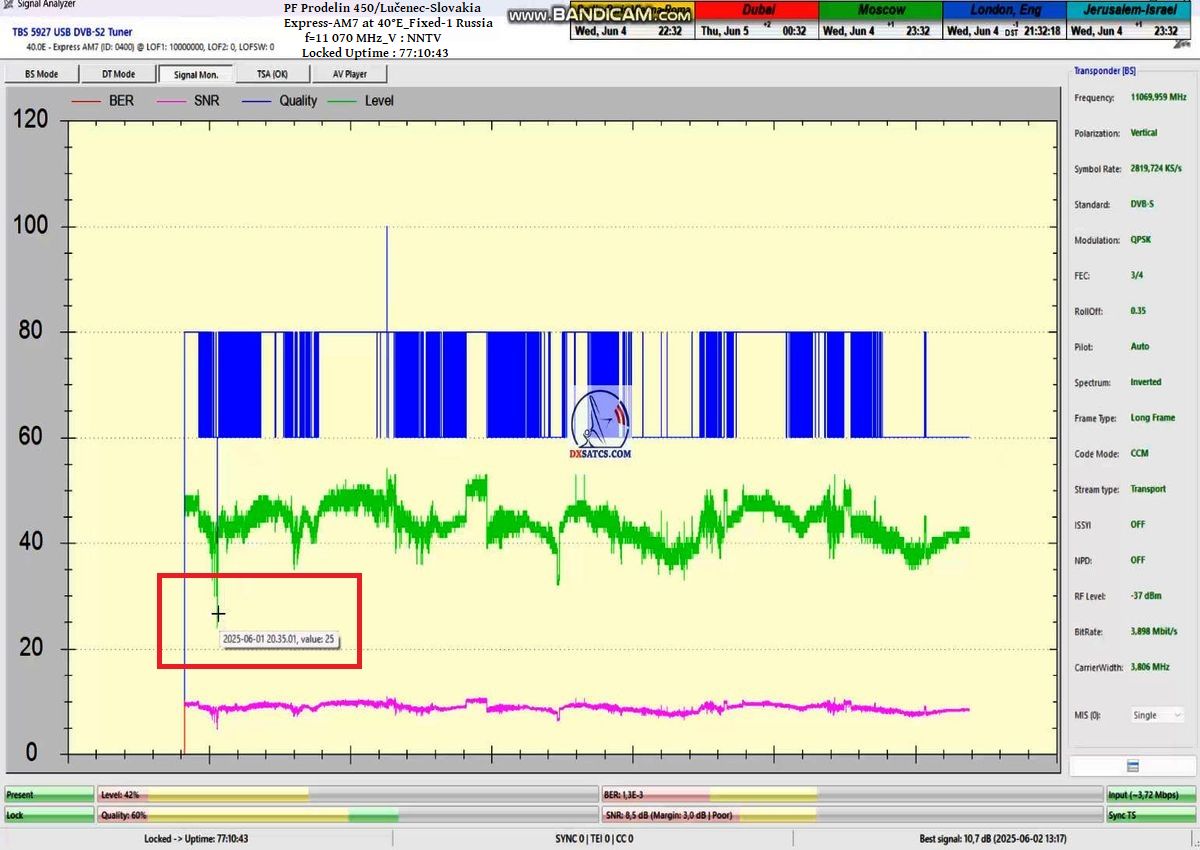

SK_Výsledky signálneho monitoringu nespochybnitelne dokazujú že som v jednotke monitoringu t=77 hodín,nosnej frekvencie NNTV na f=11 070 MHz_V,
dokázatelne dosiahol stabilný príjem na 100% bez výskytu čo i len jedného výpadku v spojitosti priebehu funkcie Locku alebo pixelácie.
Zaznamenal som špičku kvality SNR=10,7 dB a jediný výskyt poklesu modrého priebehu kvality Q na hladinu Q=40% sa odohral presne 1x a to po príchode búrkovej oblačnosti
a výskyte dažďových prehánok dňa 1.6.2025 presne o 20:35 SEČ,čo nespochybniteľne dokazujú výsledky meraní úhrnu zrážok zo zdroja shmu.sk.
ENG_The results of signal monitoring unequivocally confirm that during the verification interval of t = 77 hours, for the NNTV carrier frequency at f = 11,070 MHz_V,
I demonstrably achieved 100% stable reception without a single occurrence of signal loss related to Lock status or pixelation.A peak SNR quality of 10.7 dB was recorded,
and the only instance of a drop in the blue Q-quality curve to the level of Q = 40% occurred exactly once — following the arrival of storm cloud cover and the onset
of rain showers on June 1, 2025 at precisely 20:35 CET, as irrefutably verified by precipitation data from the source shmu.sk.
DE_Die Ergebnisse der Signalüberwachung belegen eindeutig, dass ich während der Überwachungseinheit von t = 77 Stunden auf der Trägerfrequenz von NNTV bei
f=11.070 MHz_V nachweislich einen 100% stabilen Empfang erreicht habe – ohne auch nur einen einzigen Ausfall im Zusammenhang mit Lock-Status oder Pixelbildung.
Ein Spitzenwert der SNR-Qualität von 10,7 dB wurde gemessen, und der einzige registrierte Abfall der blauen Qualitätskurve Q auf ein Niveau von Q = 40 % trat exakt
einmal auf – nämlich nach dem Eintreffen einer Gewitterwolkenfront und dem Beginn von Regenschauern am 1.6.2025 um genau 20:35 MEZ, wie durch die gemessenen
Niederschlagsdaten der Quelle shmu.sk eindeutig belegt wird.

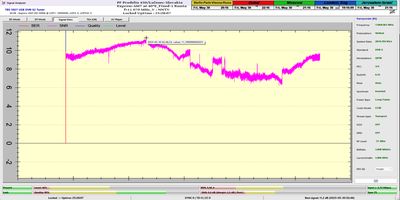

►Dokazovanie, že som v dvoch po sebe nasledujúcich mesiacoch – máj a jún 2025 dosiahol porovnateľnú špičkovú kvalitu signálu, pričom platí: SNR ∈ ⟨11,2 dB ; 11,3 dB⟩
►Demonstration that during two consecutive months – May and June 2025 I achieved a comparable peak signal quality, with: SNR ∈ ⟨11.2 dB; 11.3 dB⟩
►Nachweis, dass ich in zwei aufeinanderfolgenden Monaten – Mai und Juni 2025 eine vergleichbare Spitzenqualität des Signals erreicht habe, wobei gilt: SNR ∈ ⟨11,2 dB; 11,3 dB⟩
SNR=11,2 dB _ 05/2025 SNR=11,3 dB _ 06/2025
Signal Margin=5,7 dB Signal Margin=5,8 dB
t∈ ⟨29.5.2025, 30.5.2025⟩, Δt=25 h t∈ ⟨15.6.2025, 16.6.2025⟩, Δt=30 h
The quality peak around an SNR of 11.3 dB was repeated in May/June 2025 with a frequency of once every 14 days.
Die Qualitätsspitze bei einem SNR von 11,3 dB wiederholte sich in den Monaten Mai/Juni 2025 mit einer Frequenz von einmal alle 14 Tage.
►►Express-AM7 at 40°E : Beacon frequency / TT&C
Express-AM7 : BEACON FREQUENCY > f=11 699.00 MHz_H
SPAN= 200 kHz
Express-AM7 : Beacon frequency > 11 699,500 MHz_V
SPAN=200 kHz
►►Express-AM7 at 40°E: Continuous signal monitoring / Nepretržitý signálny monitoring
> 1, Monitoring of the frequency f=11 070 MHz_V : NNTV Russia <
> Transmision parameters : DVB-S _ QPSK _ SR=2 820 _ FEC=3/4 <
►Klasifikácia dosiahnutých výsledkov na f=11 070 MHz : Výsledky signálneho monitoringu nespochybnitelne dokazujú že som v jednotke monitoringu
t=77 hodín,nosnej frekvencie NNTV na f=11 070 MHz_V,dokázatelne dosiahol stabilný príjem na 100% bez výskytu čo i len jedného výpadku v spojitosti priebehu
funkcie Locku alebo pixelácie.Zaznamenal som špičku kvality SNR=10,7 dB a jediný výskyt poklesu modrého priebehu kvality Q na hladinu Q=40% sa odohral
presne 1x a to po príchode búrkovej oblačnosti a výskyte dažďových prehánok dňa 1.6.2025 presne o 20:35 SEČ,čo nespochybniteľne dokazujú výsledky meraní
úhrnu zrážok zo zdroja shmu.sk.
►EN_Classification of achieved results at f=11 070 MHz : The results of signal monitoring unequivocally confirm that during the verification interval of
t = 77 hours, for the NNTV carrier frequency at f = 11,070 MHz_V,I demonstrably achieved 100% stable reception without a single occurrence of signal loss
related to Lock status or pixelation.A peak SNR quality of 10.7 dB was recorded,and the only instance of a drop in the blue Q-quality curve to the level of
Q = 40% occurred exactly once — following the arrival of storm cloud cover and the onset of rain showers on June 1, 2025 at precisely 20:35 CET,
as irrefutably verified by precipitation data from the source shmu.sk.
►DE_Klassifizierung der erzielten Überwachungsergebnisse_f=11 070 MHz : Die Ergebnisse der Signalüberwachung belegen eindeutig, dass ich während
der Überwachungseinheit von t = 77 Stunden auf der Trägerfrequenz von NNTV bei f=11.070 MHz_V nachweislich einen 100% stabilen Empfang erreicht habe
– ohne auch nur einen einzigen Ausfall im Zusammenhang mit Lock-Status oder Pixelbildung.Ein Spitzenwert der SNR-Qualität von 10,7 dB wurde gemessen,
und der einzige registrierte Abfall der blauen Qualitätskurve Q auf ein Niveau von Q = 40 % trat exakt einmal auf – nämlich nach dem Eintreffen einer
Gewitterwolkenfront und dem Beginn von Regenschauern am 1.6.2025 um genau 20:35 MEZ, wie durch die gemessenen Niederschlagsdaten der Quelle shmu.sk
eindeutig belegt wird.
►Zaznamenaná špička kvality dosiahnutá v monitorovanom období od 29.5.2025 do 16.6.2025 :
SK_ >Dosiahnutá špička kvality okolo MER/SNR=11+ dB v monitorovanom období od 29.5.2025 do 16.6.2025 na výstupe zo zariadení rôznych značiek
EN_ >The achieved quality peak around MER/SNR = 11+ dB was observed during the monitoring period from May 29, 2025 to June 16, 2025 at the output of devices
of various brands<
DE_>Die erreichte Qualitätsspitze von etwa MER/SNR = 11+ dB wurde im überwachten Zeitraum vom 29. Mai 2025 bis zum 16. Juni 2025 am Ausgang von Geräten verschiedener
Marken festgestellt.<
TBS 5927+EBSpro/CrazyScan : SNR=11,3 dB (Margin: 5,8 dB)
Octagon SF 4008 : SNR=11,0 dB
Metek HD : MER=11,7+ dB (Margin : 7,4 dB)
Televes H60 : MER=11,6 dB
►Analýza spektra+ kvality, meranie C/N,Pwr... s Televes H60 :
CBER=1,6E-04 : MER=11,6 dB

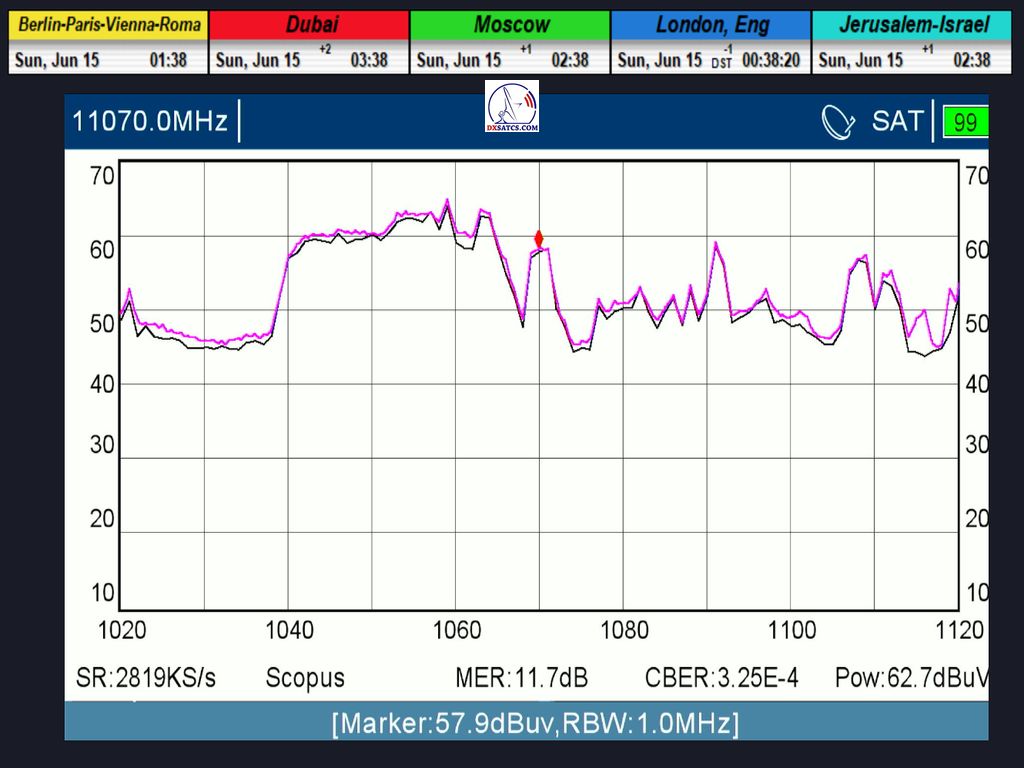

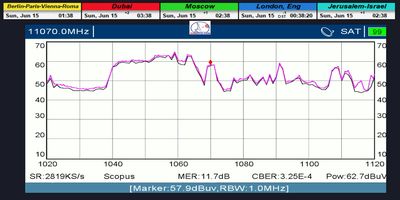

►Analýza spektra a kvality na f=11 070 MHz_V vo video ukážke na výstupe z kalibrovaného analyzátora METEK HD :

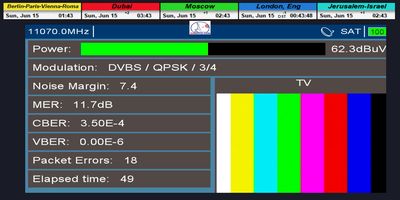

MER=11,7 dB / Signal Margin =7,4 dB

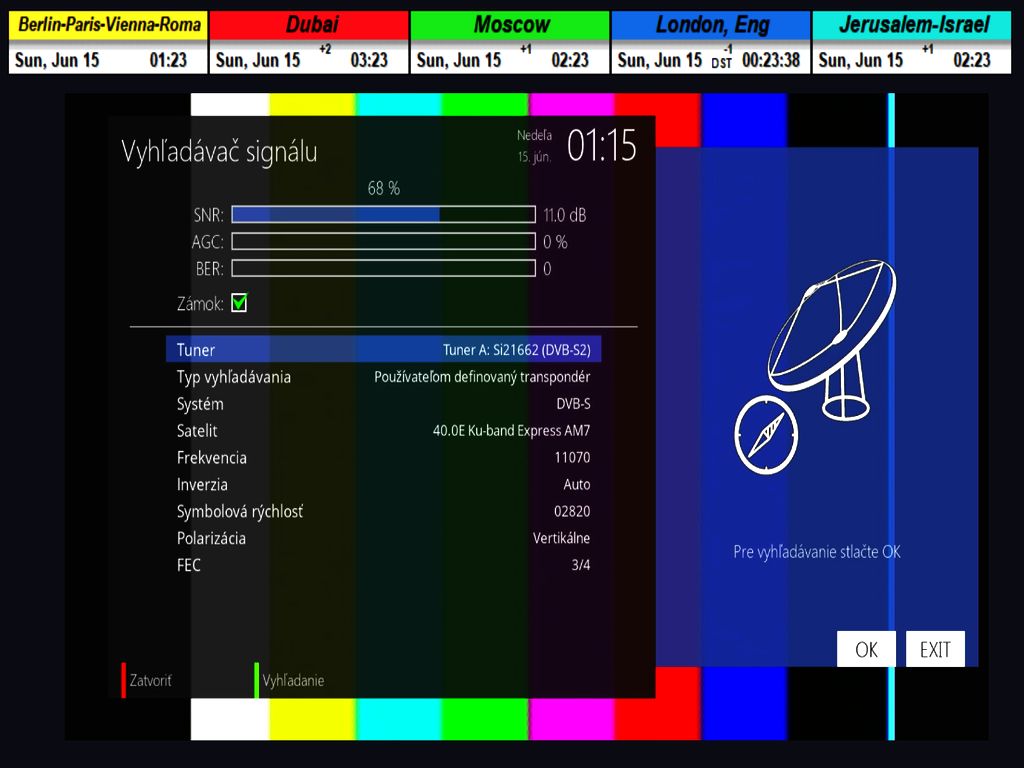

►Okamžitý stav kvality oscilujúci okolo SNR=11 dB dB na výstupe z : Octagon SF 4008 4K
f=11 070 MHz_V : SNR=10,5-11,0 dB (peak quality_E2/Open ATV 7.1)
DOKAZOVANIE v celkovej kvantite monitoringu t=77 hodín
PROVING > Express-AM7 at 40°E _f=11 070 MHz_H : NNTV
Nepretržitý monitoring signálnych parametrov v jednotke t=77 hodín
Continuous monitoring of signal parameters in unit t=77 hours
►Deň záznamu monitoringu : od 1.6.2025 do 4.6.2025

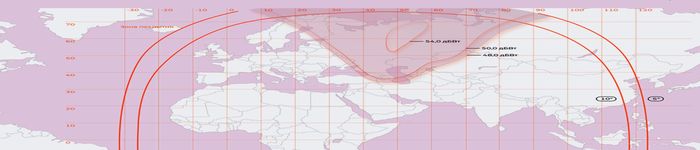

Fixed-1 Russia footprint
Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.
the geographical point of satellite reception is not located on the footprint map
der geografische Punkt des Satellitenempfangs ist nicht auf der Karte verzeichnet
source : RSCC Russia
Ku Fixed 1 Russia
source : RSCC.ru
►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že počas výkonu signálneho monitoringu prevládala
v Lučenci bezoblačná obloha,len večer dňa 1.6.2025 prechádzala cez moje územie búrková oblačnosť a vyskytli sa dažďové prehánky + dôkazy z shmu.sk
►EN_Based on meteograms from the source shmu.sk, I can confirm that during the signal monitoring campaign, clear skies prevailed over Lučenec.
Only in the evening of June 1, 2025, a thunderstorm cloud system passed over my area, accompanied by rain showers — supported by evidence from shmu.sk
►DE_Auf Grundlage von Meteogrammen der Quelle shmu.sk kann ich bestätigen, dass während der Durchführung des Signalmonitorings über Lučenec überwiegend
wolkenloser Himmel herrschte. Nur am Abend des 1. Juni 2025 zog ein Gewittersystem über mein Gebiet, begleitet von Regenschauern — belegt durch Nachweise
von shmu.sk.
TBS 5927+EBSpro >>> SNR peak=10,8 dB (11,3 dB)
celkový čas signálneho monitoringu : 77 hodín
od 1.6.2025 do 4.6.2025
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 77 hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 77 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie

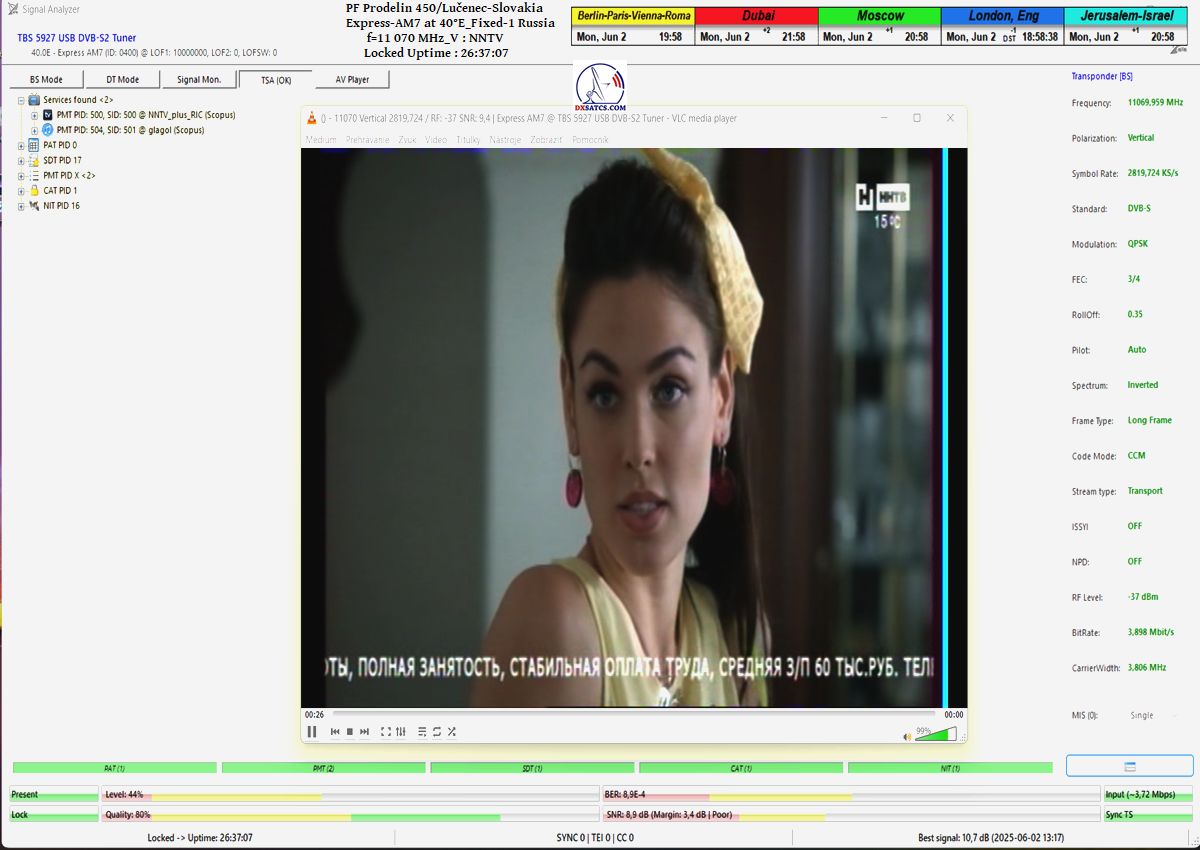

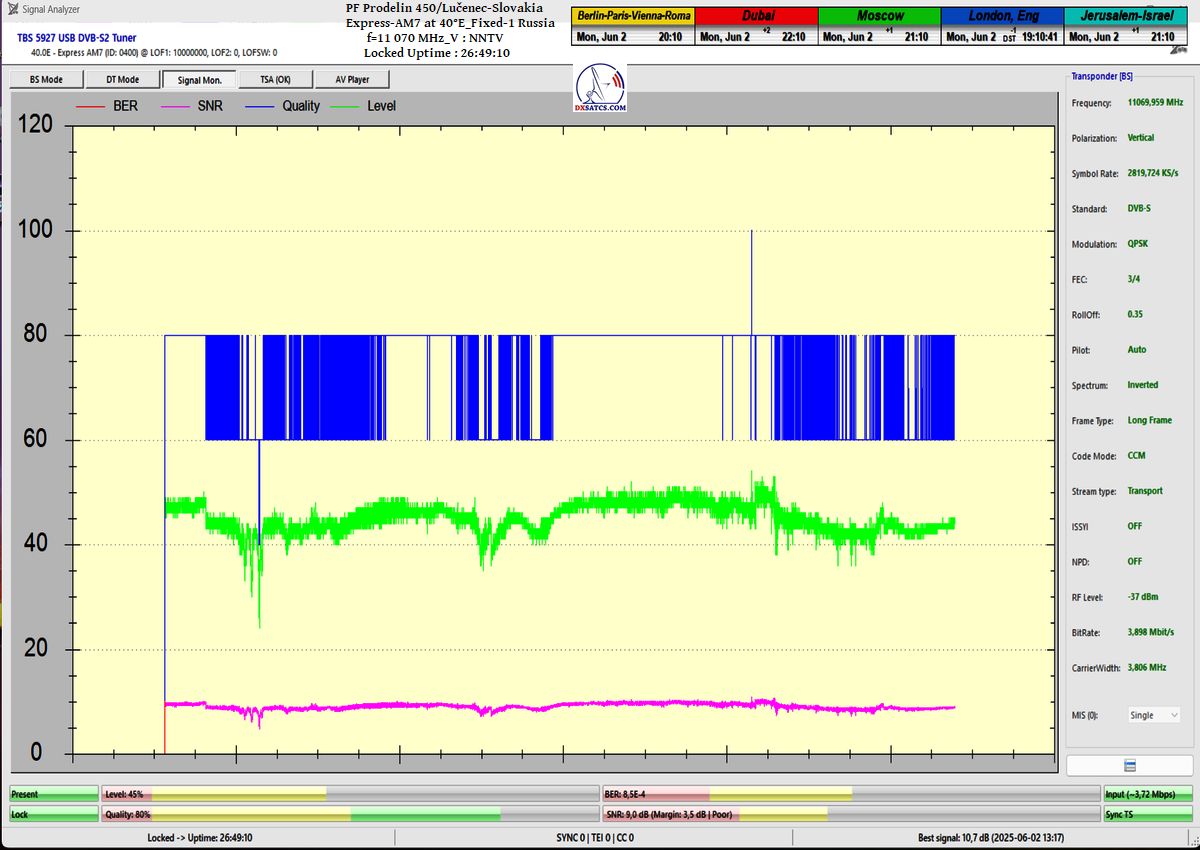

►+26 hodín _ Priebežný stav v signálnom monitoringu dňa 2.6.2025 a online video ukážky
-okamžitá kvalita osciluje okolo: SNR=9,0-10+ dB -

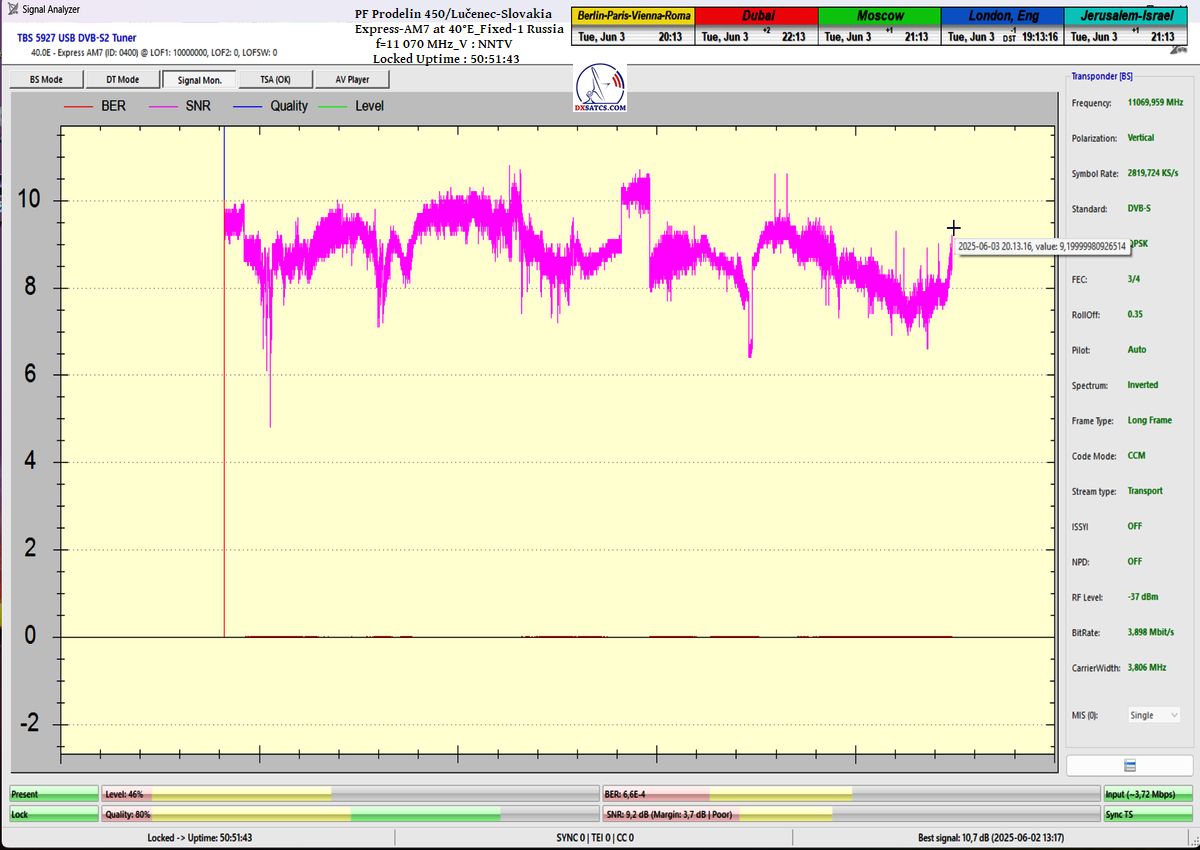

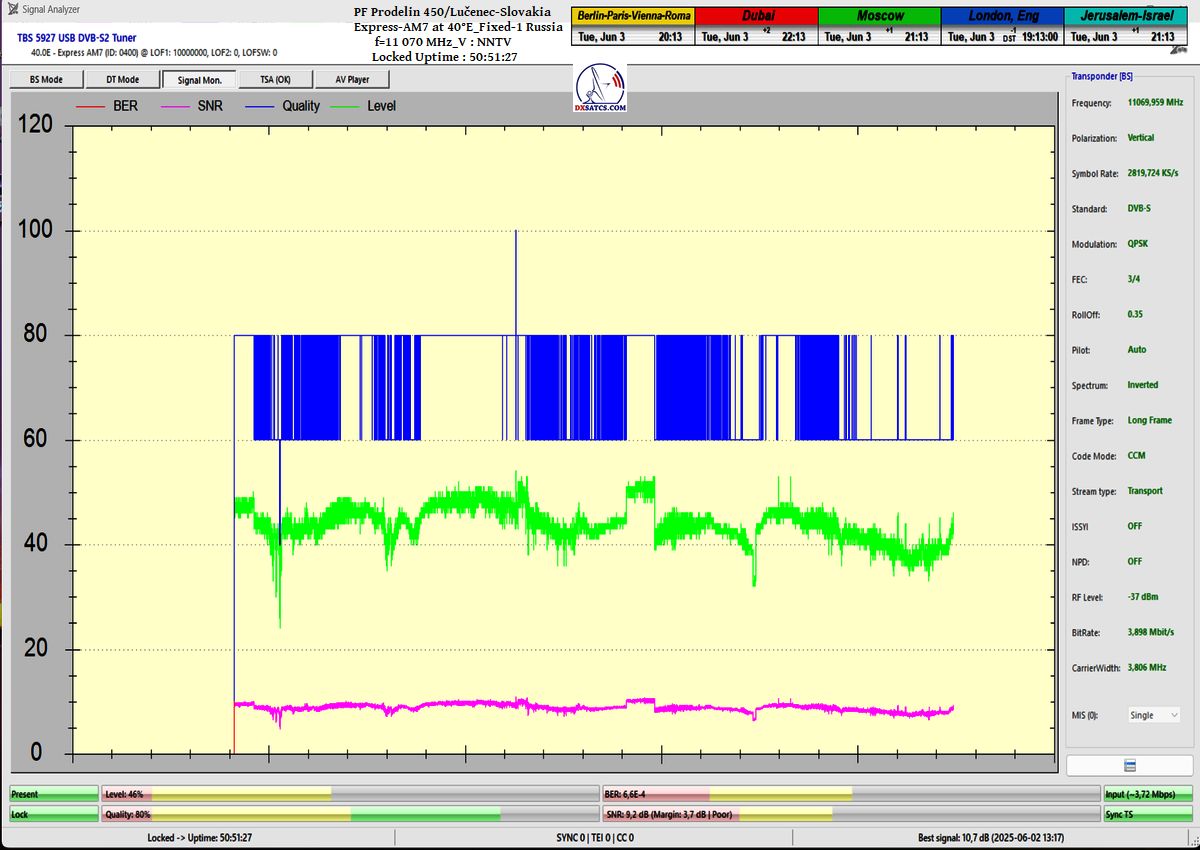

►+50 hodín_ Priebežný stav v signálnom monitoringu dňa 3.6.2025 a online video ukážky
-okamžitá kvalita osciluje okolo: SNR=9,0 dB -
►+ 77 hodín_Priebežný stav v signálnom monitoringu dňa 4.6.2025 a online video ukážky
