SES 4 at 22.0°W-West Africa-satellite reception-Canal + Afrique : Scientific and Research Activities in the matter of satellite reception of the TV network Canal+ Afrique in the Central European region

     Slovak,English and from today also German language



Úvod :Autorom Romanom Dávidom zadefinovaný metodický postup meraní,ktorý stanovuje postupnosť krokov vedúcu k nespochybnitelným výsledkom,ktoré autor derivuje od formy ním zavedeného takzvaného "Vizualizovaného dokazovania" v dostatočne dlhej jednotke monitorovania signálnej trasy typicky t=72 hodín,sa stali tým základom,ktorý strikne rozdeľuje cieľové publikum na dve kategórie.

Prvá skupina absolútnej väčšiny,percentuálne kvantifikovaná na 99,9%,spadajúca do kategorizácie označovanej ako SAT DX, ktorá nepoužíva autorom stanovenú metodiku meraní čiže nie je schopná dokázať (typicky sa jedná len o analýzy spektra a LOCK-y nosných) že príčinou vzniku nimi prezentovaných výsledkov nie sú len náhodne prítomné špičky výkonu s rôznou podstatou vzniku a zániku odvíjajúcich sa od špecifických stavov v rôznych častiach zemskej atmosféry na ktorých výskyt títo jednotlivci patriaci do tejto majority čakajú spravidla hodiny > dni > týždne > mesiace a následne potom skenujú frekvenčné spektrum a publikujú tieto pseudo, alebo falošné výsledky príjmu,ktorý vo svojej podstate nemá nič spoločné s formou stabilného príjmu ako takým.Do tej druhej skupiny patrí len vedecko výskumné centrum Romana Dávida z Lučenca,ktoré ako prvé na svete vie dokázať vedeckú podstatu svojej výskumnej činnosti v zónach mimo ale aj vo vnútry stopy vyžarovacích diagramov geostacionárnych družíc v KU pásme, pomocou formy Vizualizovaného dokazovania v podobe Signálneho monitoringu s dostatočnou jednotkovou dĺžkou,ktorý jednoznačne vylučuje náhodný výskyt špičiek výkonu EIRP s rôznou dĺžkou trvania ako príčinu dosiahnutia LOCK-u nosnej. V praxi toto tvrdenia znamená nasledovné : Autor Roman Dávid z Lučenca je tým prvým v Európe,kto v zemepisnej oblasti strednej Europy a s daným priemerom symeterického reflektora D=450 cm na základe vizualizovaného dokazovania v minimálnej jednotke monitoringu t=72 hodín verifikoval dosiahnutie stabilnej formy príjmu bez jediného výpadku v kontinuite priebehu alebo pixelácie pri satelitnom príjme z frekvencie f=10 986 MHz patriacej tv sieti Canal + Afrika,čo je africká verzia francúzskeho Canal+ vysielaná pre frankofónne krajiny západnej a strednej Afriky vo vyžarovacom diagrame Západná Afrika satelitu SES 4-22,0°W na geostacionárnej dráhe.Synopsia alebo zhrnutie : rozdiel medzi výsledkami príjmu odvodenými od metodického postupu,ktorý zadefinoval a uplatňuje autor Roman Dávid a tými ostatnými nadšencami z kategórie SAT DX-er,ktorí sa tejto vedeckej metodike zámerne vyhýbajú (pretože jeho postup demonštruje pravdu a pochopitelne nikto nechce vizualizovať a tým pádom verifikovať svoju nevedomosť alebo neschopnosť dosahovať stabilitu príjmu na 100%) je taký markantný ako rozdiel medzi jednotkou a nulou.

EN: The methodology for measurements defined by Roman Dávid, which establishes a sequence of steps leading to indisputable results, derived by the author from the form he introduced called Visualized Proof, in a sufficiently long signal monitoring unit typically t=72 hours, has become the foundation that sharply divides the target audience into two categories. The first group, comprising an absolute majority quantified at 99.9%, falls into the categorization referred to as SAT DX. This group does not utilize the measurement methodology established by the author and is therefore unable to prove that the essence and cause of the presented results are not merely coincidental occurrences of performance peaks with varying origins and declines, dependent on specific states in various parts of the Earth's atmosphere.Members of this majority typically wait for hours, days, weeks, or months, and then scan the frequency spectrum,publishing pseudo or false reception results that fundamentally have nothing in common with the form of stable reception as such.

The second group consists solely of the scientific research center led by Roman Dávid, which, as the first in the world, can demonstrate the scientific basis of its research activity in zones outside and within the footprint diagrams of geostationary satellites in the KU band. This is achieved through Visualized Proof in the form of Signal Monitoring with a sufficient unit length, unequivocally excluding the random occurrence of EIRP performance peaks with varying durations as the cause of achieving carrier lock. In practice, this assertion implies the following: Roman Dávid from Lučenec is the first in Europe to, based on visualized proof with a minimal monitoring unit of t=72 hours, verify the achievement of fully stable reception without a single outage or pixelation during the satellite reception from the frequency f=10,986 MHz belonging to the TV network Canal + Afrique, the African version of the French Canal+, broadcast for French-speaking countries in West and Central Africa in the radiation diagram of West Africa satellite SES 4 at the 22.0°W geostationary orbit.

Synopsis or summary: The difference between the reception results derived from the methodical approach defined and applied by Roman Dávid and those of other enthusiasts in the SAT DX category intentionally avoiding this scientific methodology (because his approach demonstrates the truth, and understandably, no one wants to visualize and thus verify their inability to achieve 100% reception stability) is as significant as the difference between 1 and 0.

DE : Der von Roman Dávid definierte methodische Messansatz,der eine Abfolge von Schritten festlegt, die zu unbestreitbaren Ergebnissen führen, die der Autor aus der von ihm eingeführten Form des sogenannten Visualisierten Nachweises ableitet, hat sich als Grundlage etabliert,die das Zielpublikum deutlich in zwei Kategorien aufteilt.

Die erste Gruppe, die einen absoluten Großteil umfasst, prozentual auf 99,9% quantifiziert ist und in die Kategorisierung als SAT DX fällt, verwendet nicht die vom Autor festgelegte Messtechnik. Daher ist sie nicht in der Lage nachzuweisen, dass die Ursache der von ihnen präsentierten Ergebnisse nicht einfach zufällig auftretende Leistungsspitzen mit unterschiedlichen Ursprüngen und Abgängen sind, die sich von spezifischen Zuständen in verschiedenen Teilen der Erdatmosphäre ableiten, auf deren Auftreten diese Individuen dieser Mehrheit in der Regel Stunden > Tage > Wochen > Monate warten und dann das Frequenzspektrum scannen und diese Pseudo oder falschen Empfangsergebnisse veröffentlichen, die in ihrer Substanz nichts mit der Form stabiler Empfangsleistung gemein haben.

Die zweite Gruppe umfasst ausschließlich das wissenschaftliche Forschungszentrum von Roman Dávid aus Lučenec, das als erstes weltweit die wissenschaftliche Grundlage seiner Forschungstätigkeit in Bereichen außerhalb und innerhalb der Fußabdruckdiagramme geostationärer Satelliten im KU-Band nachweisen kann. Dies geschieht durch die Form des Visualisierten Nachweises in Form von Signalüberwachung mit ausreichender Einheitslänge, die eindeutig den zufälligen Auftritt von EIRP-Leistungsspitzen mit unterschiedlichen Dauern als Ursache des Erreichens des Träger-Locks ausschließt.

In der Praxis bedeutet diese Aussage Folgendes: Autor Roman Dávid aus Lučenec ist der erste in Europa, der in der geografischen Region Mitteleuropas und mit einem bestimmten Durchmesser des symmetrischen Reflektors D=450 cm aufgrund des visualisierten Nachweises in der minimalen Überwachungseinheit t=72 Stunden (90+) die Erreichung einer stabilen Empfangsform ohne einen einzigen Ausfall im Verlauf oder einer Pixelisierung bei Satellitenempfang von der Frequenz f=10.986 MHz des TV-Netzwerks Canal+ Afrique verifiziert hat, der afrikanischen Version des französischen Canal+, die für frankophone Länder in West- und Zentralafrika im Strahlungsdiagramm Westafrika des Satelliten SES 4 auf der Position 22,0°W der geostationären Umlaufbahn ausgestrahlt wird.

Zusammenfassung oder Zusammenfassung: Der Unterschied zwischen den Empfangsergebnissen, die sich aus dem methodischen Ansatz ableiten, den Roman Dávid definiert und anwendet, und denen der anderen Enthusiasten in der SAT DX-Kategorie, die sich absichtlich dieser  wissenschaftlichen Methodik entziehen (weil sein Ansatz die Wahrheit demonstriert und verständlicherweise niemand seine Unwissenheit oder  Unfähigkeit, 100%ige Empfangsstabilität zu erreichen, visualisieren und daher überprüfen möchte), ist so markant wie der Unterschied zwischen Eins und Null.



►Canal + Afrique : Network ID : 7

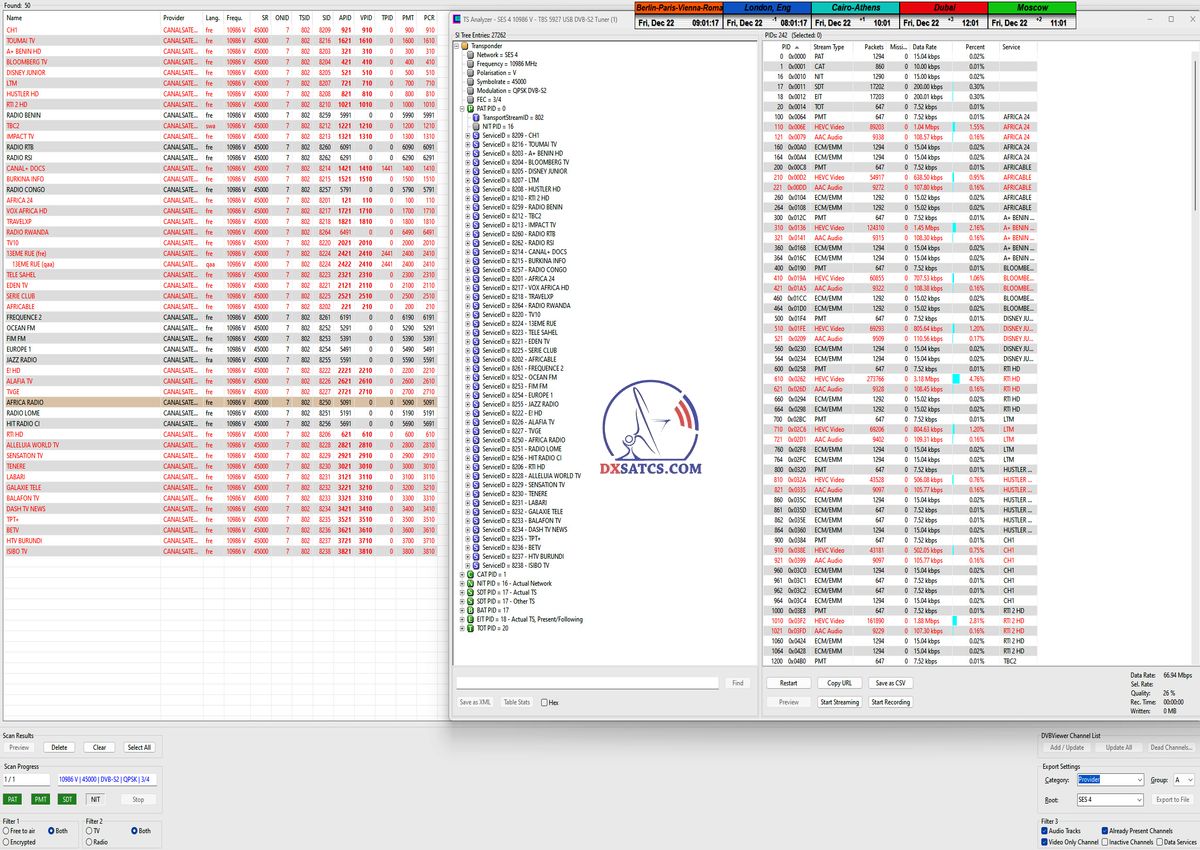

       10 986 MHz_V / Africa Radio_FTA     10 986 MHz_V : services       10 986 MHz_V : Africa radio PIDs
                      SID=8250

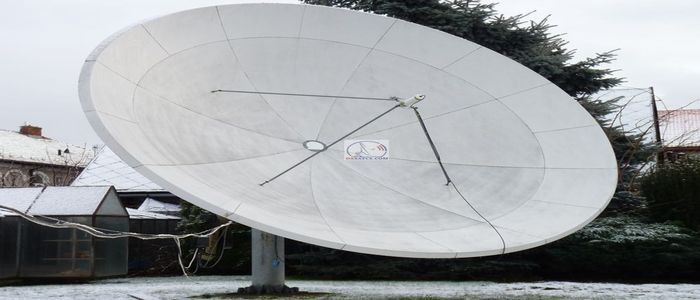

A _  Installed dish :  [D=450 cm] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
B_ SK:Detail viditeľnosti na trajektóriu elektromagnetického vlnenia z geostacionárnej pozície 22.0°západne v mieste inštalácie pod elevačným uhlom antény EL=21,7°.Porovnávacou metódou medzi PF 370 a PF 450 cm som dospel k záveru že viditeľnosť na traektóriu vlnenia v mieste inštalácie PF 450 cm je úplná v tomto orbitálnom bode.
B_Eng : Visibility along the trajectory of electromagnetic waves from the geostationary position at 22.0° west at the installation site, under the antenna's elevation angle of only 21.7°. Through a comparative method between PF 370 and PF 450 cm, I have concluded that visibility along the wave trajectory is complete and undisturbed at the installation site of PF 450 cm.
B_Ger :  Sichtbarkeit entlang der Trajektorie elektromagnetischer Wellen von der geostationären Position bei 22.0° West an der Installationsstelle unter dem Elevationswinkel der Antenne von nur 21,7°. Durch eine vergleichende Methode zwischen PF 370 und PF 450 cm bin ich zu dem Schluss gekommen, dass die Sichtbarkeit entlang der Wellentrajektorie an der Installationsstelle von PF 450 vollständig und ungestört ist.

                                             -A-                         -B-

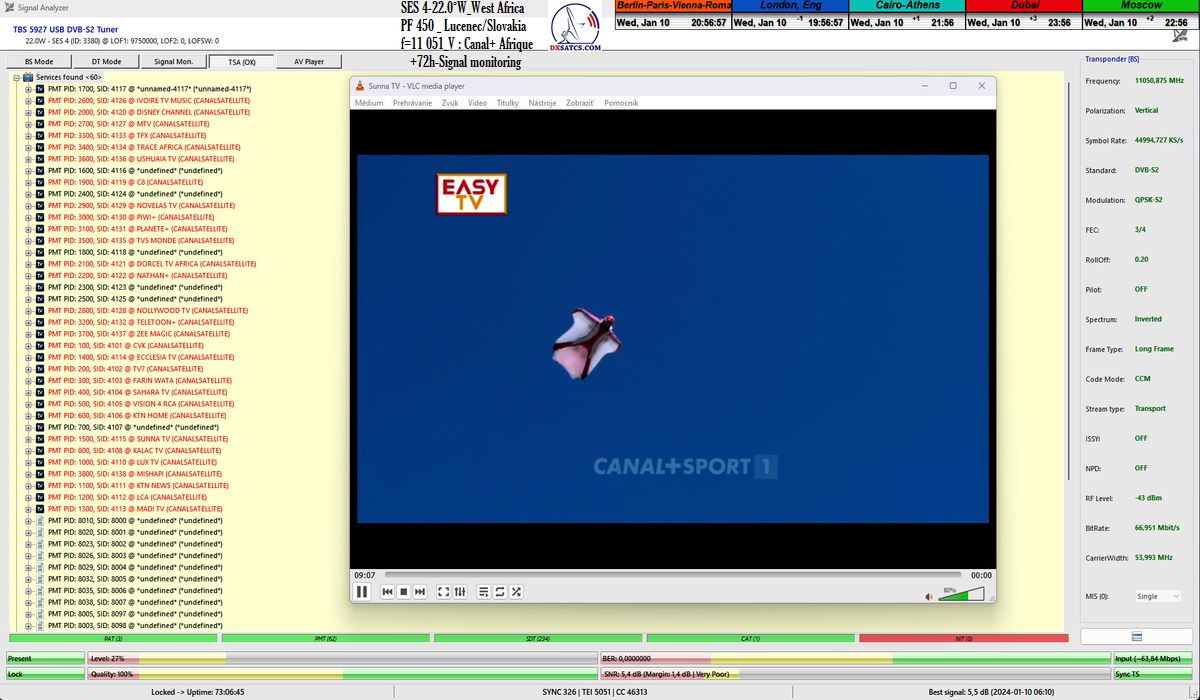

►Canal + Afrique : Kvantifikácia alebo výpočet obsadenia nosnými v rozsahu frekvenčného spektra od 10 700 do 11 750 MHz_V ktorú som zaznamenal v mieste výskumov a inštalácie anténneho systému : mesto Lučenec/Slovenská republika (použil som modul BlindScan a podporil som vydavateľa softvéru zakúpením platenej verzie SW DVB Dream/dvbdream.org)

►Canal + Afrique : Eng_Quantification or calculation of carrier occupancy in the spectrum range 10 700 to 11 750 MHz_V that I have recorded at the site of the research and installation of the antenna system : the town of Lučenec/Slovak Republic (I used the BlindScan module in the paid version of the DVB Dream/dvbdream.org software)

►Canal + Afrique : Ger_Quantifizierung oder Berechnung der Trägerbelegung im Frequenzbereich 10 700 bis 11 750 MHz_V die ich am Ort der Forschung und Installation der Antennenanlage aufgezeichnet habe: die Stadt Lučenec/Slowakische Republik  (Ich habe das BlindScan-Modul in der kostenpflichtigen Version der Software DVB Dream/dvbdream.org verwendet)

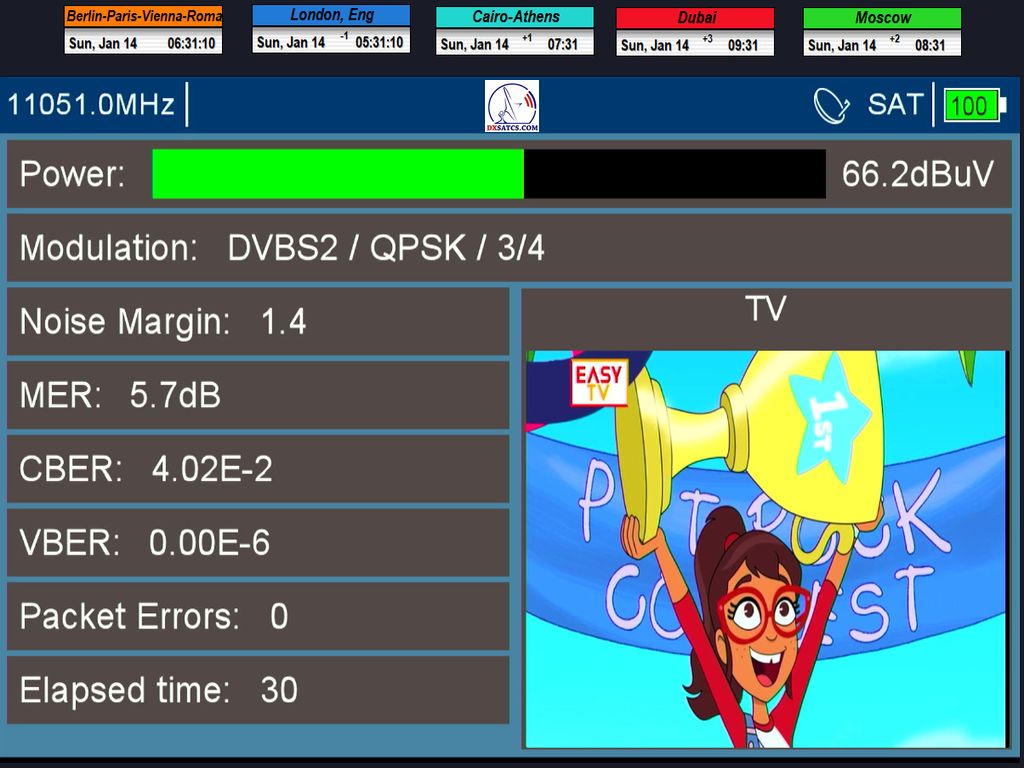

           Lučenec/Slovakia : 10 986 > 11 051 > 11 111 > 11 171  > 11 488  > 11 551  > 11 611 > 11 671 MHz_V

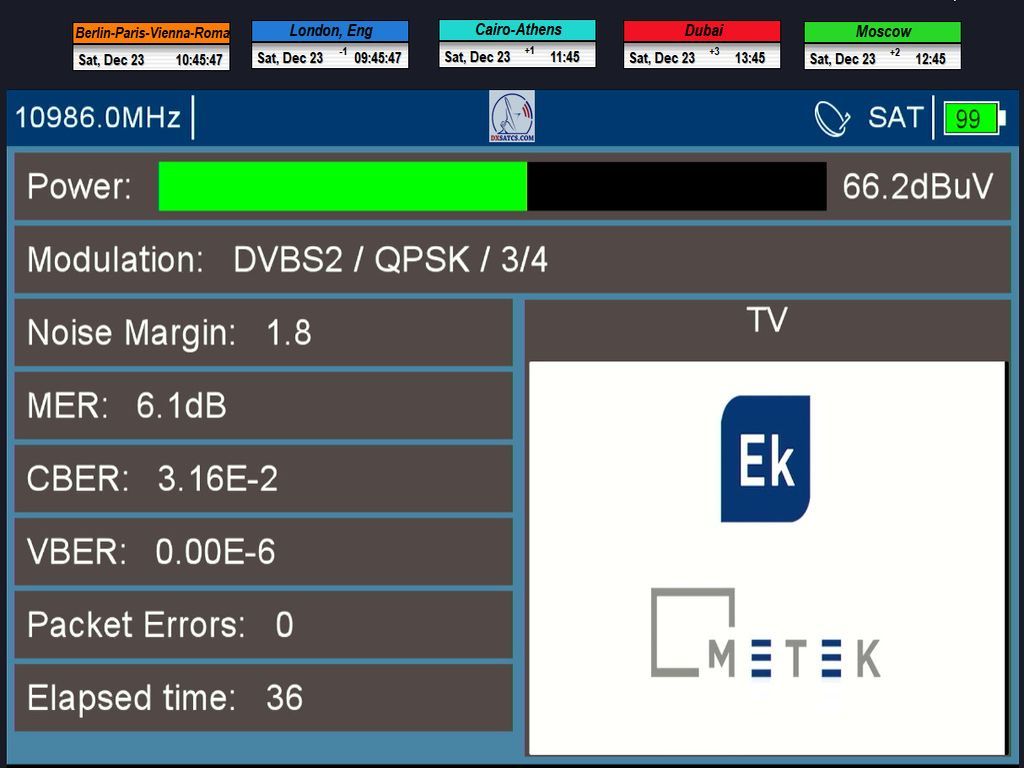

►Činitele,ktoré sa v dominantnej miere podieľajú na dosiahnutí dokázateľne stabilného príjmu z f=10 986 MHz v strednej Európe bez jedinej pixelácie alebo výpadku v kontinuite LOCK-u nosnej,ktorú som dokázal v jednotke vizualizovaného dokazovania t=86+ hodín

EN_Factors that significantly contribute to achieving demonstrably stable reception at f=10,986 MHz in Central Europe without a single pixelation or outage in the continuity of the carrier lock, which I have demonstrated in the unit of visualized proof for t=86+ hours.

DE_Faktoren, die maßgeblich dazu beitragen, einen nachweislich stabilen Empfang bei f=10,986 MHz in Mitteleuropa ohne eine einzige Pixelung oder Unterbrechung in der Kontinuität des Träger-Locks zu erreichen, den ich in der Einheit des visualisierten Nachweises für t=86+ Stunden nachgewiesen habe.

Je ním dominantne vynález autora Romana Dávida z Lučenca v podobe technologického postupu s názvom "Synchrónne nanokorekcie"

It is predominantly the invention by author Roman Dávid from Lučenec in the form of a technological procedure called "Synchronous Nanocorrections."

Es handelt sich vorwiegend um die Erfindung des Autors Roman Dávid aus Lučenec in Form eines technologischen Verfahrens namens "Synchronisierte Nanokorrekturen".

SK_Práve minimálna veľkosť signálnej rezervy v rozsahu jednotky odstupu signál/šum SNR=0,5-1,7 dB,ktorá počas celej jednotky monitoringu nikdy neklesla pod 0,5 dB,je tým ideálnym nástrojom na dokázanie sto percentnej funkcie technologického postupu Synchrónnych nanokorekcii, s ktorou sa nestretnete nikdy inde len vo vedecko-výskumnom centre Romana Dávida,pretože replikovať korekcie vo veľkosti jednotky uhlových  minút do anténneho systému pri veľkosti signálnej rezervy napríklad 0,5 dB/SNR je niečo úplne iné ako pri veľkosti rezervy napríklad 10 dB/SNR.To že som dokázateľne dosiahol exemplárny priebeh jedného spojitého LOCK-u na f=10 986 MHz v jednotke t=86 hodín je tým najlepším dôkazom že celý signálny model pre konkrétne vlnenie ktorý som modeloval a vytváral dva týždne je nanajvýš presný a jeho replikáciu do systému som nepochybne zvládol.Pri modelovaní štruktúry signálneho modelu som na základe medzivedných premostení vychádzal z princípov Kryštalickej mriežky a jej porúch.Ani jeden výpadok pri výrazne nezhoršených poveternostných podmienkach príjmu v jednotke vizualizovaného dokazovania t=86 hodín

týmto dokazuje že som Signálny model namodeloval správne a nenarazil som ani na jednu poruchu v jeho štruktúre.





EN_The minimum size of the signal margin in the range of the signal-to-noise ratio (SNR) of 0.5-1.7 dB, which never dropped below 0.5 dB throughout the entire monitoring unit, is the ideal tool for proving the one hundred percent functionality of the Synchronous Nanocorrection technological procedure, which you will never encounter anywhere else but in the scientific research center of Roman Dávid. You might ask why? Because replicating corrections in the size of angular minutes into the antenna system with a signal margin size, for example, 0.5 dB/SNR,is something entirely different than with a margin size,for example, 10 dB/SNR. The fact that I demonstrably achieved an exemplary continuousLOCK at f=10,986 MHz in a unit of t=86 hours is the best evidence that the entire signal model for the specific wavelength, which I modeled and created for two weeks,is extremely accurate, and its replication into the system I undoubtedly mastered.When modeling the structure of the signal model, I based it on the principles of the Crystal lattice and its defects. Not a single outage in significantly unimproved weather conditions during the reception in the unit of visualized proof t=86 hours proves that I modeled the signal model correctly, and I did not encounter any defects in its structure.

DE_Die minimale Größe des Signalreservats im Bereich des Signal-Rausch-Verhältnisses (SNR) von 0,5-1,7 dB, das während der gesamten Überwachungseinheit nie unter 0,5 dB fiel, ist das ideale Werkzeug, um die hundertprozentige Funktionalität des technologischen Verfahrens der synchronen Nanokorrektur zu beweisen, das Sie nirgendwo anders als im wissenschaftlichen Forschungszentrum von Roman Dávid finden werden. Sie könnten sich fragen, warum? Weil die Replikation von Korrekturen in der Größe von Winkelminuten in das Antennensystem mit einer Signalreservatsgröße, zum Beispiel 0,5 dB/SNR, etwas völlig anderes ist als mit einer Reservatsgröße, zum Beispiel 10 dB/SNR. Die Tatsache, dass ich nachweislich einen beispielhaften kontinuierlichen LOCK bei f=10,986 MHz in einer Einheit von t=86 Stunden erreicht habe, ist der beste Beweis dafür, dass das gesamte Signalmodell für die spezifische Wellenlänge, das ich zwei Wochen lang modelliert und erstellt habe, äußerst genau ist und seine Replikation im System ich zweifellos gemeistert habe. Bei der Modellierung der Struktur des Signalmodells habe ich mich auf die Prinzipien des Kristallgitters und seiner Defekte gestützt. Kein einziger Ausfall in deutlich unverbesserten Wetterbedingungen während des Empfangs in der Einheit des visualisierten Nachweises t=86 Stunden beweist, dass ich das Signalmodell korrekt modelliert habe und auf keine Defekte in seiner Struktur gestoßen bin.

►Eng_The function of the technological process (invention) called "Synchronous nanocorrections", by its author Roman Dávid, in satellite reception practice

►Ger_Die Funktion des technologischen Prozesses und der Erfindung namens "Synchrone Nanokorrekturen" von ihrem Autor Roman Dávid in der Praxis des Satellitenempfangs.

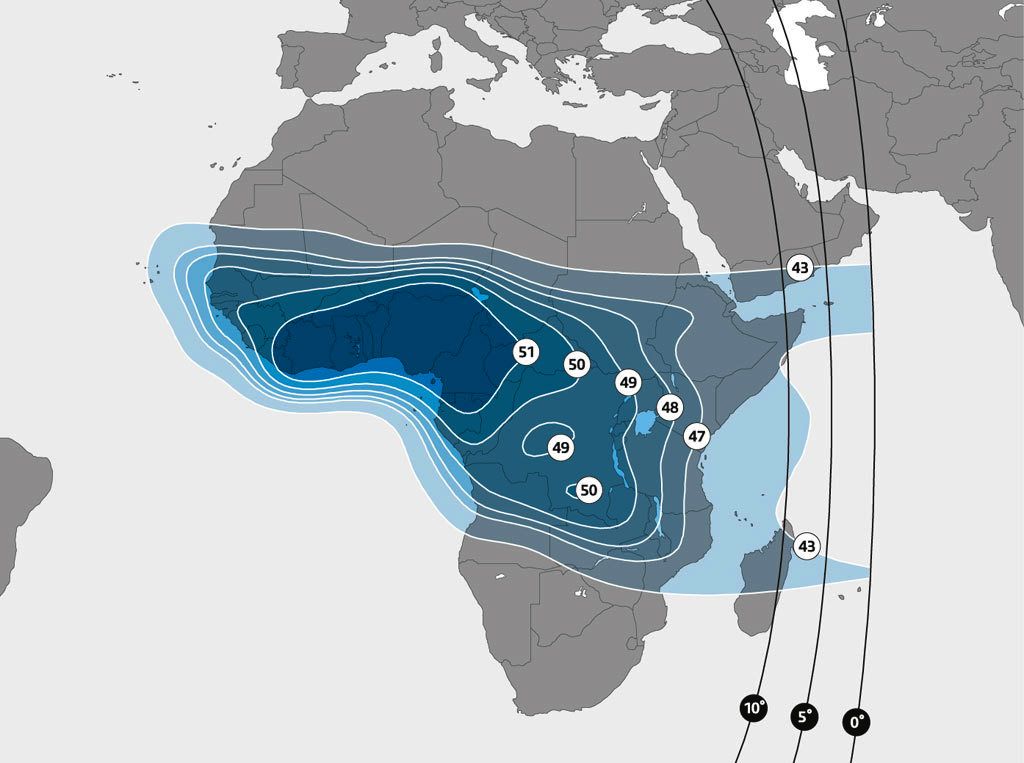

►SES 4 at 22.0°W-West Afrique footprint  : satellite beam diagram for the KU band

                                                                                   source : ses.com


            Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
                                                  Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.

                        the geographical point of satellite reception is not located on the footprint map
                        der geografische Punkt des Satellitenempfangs ist nicht auf der Karte verzeichnet






►SES 4 at 22.0°W-West Africa footprint-Canal+ Afrique : KU band > DOWNLINK Frequency Plan








►Installed dish :  [D=450 cm+370 cm] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)

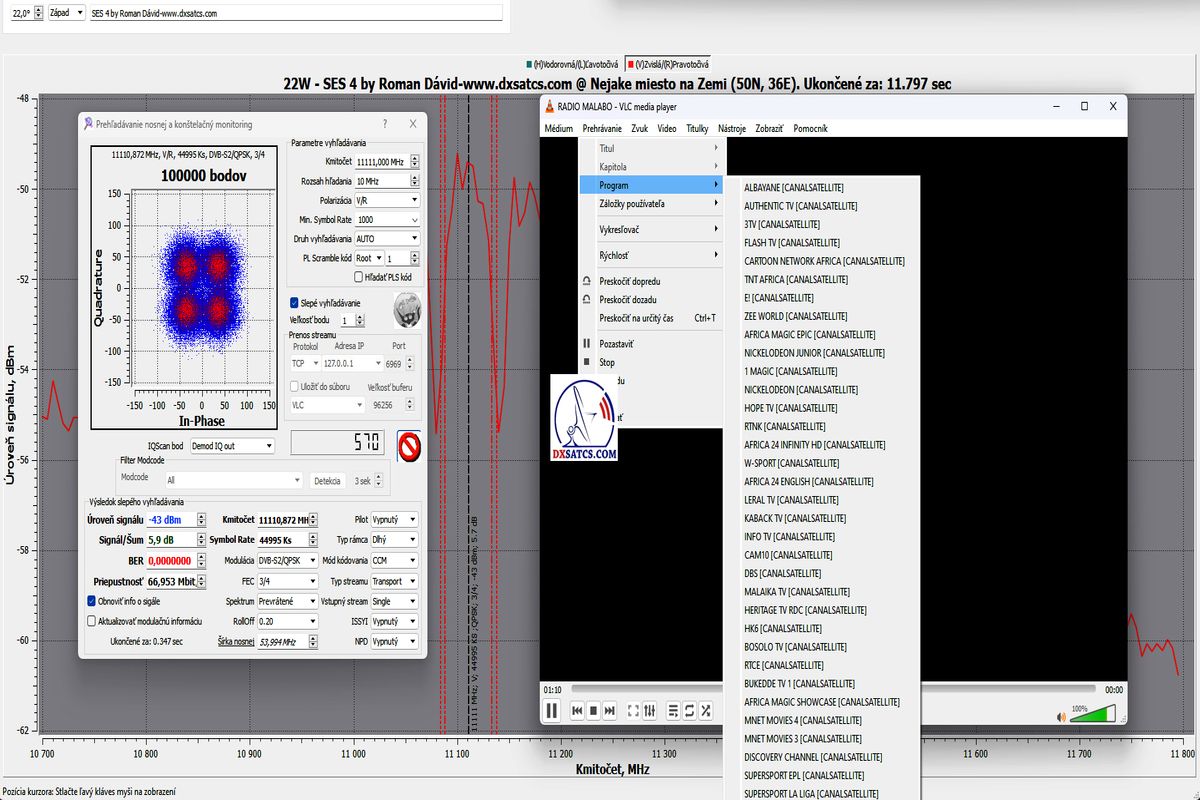

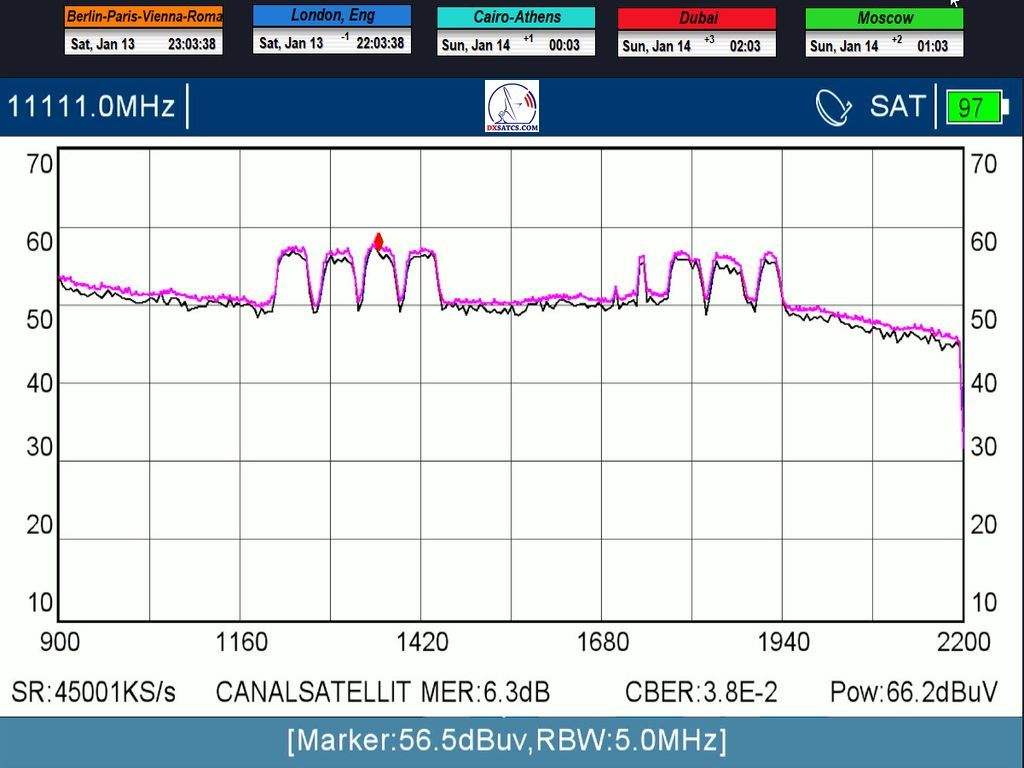

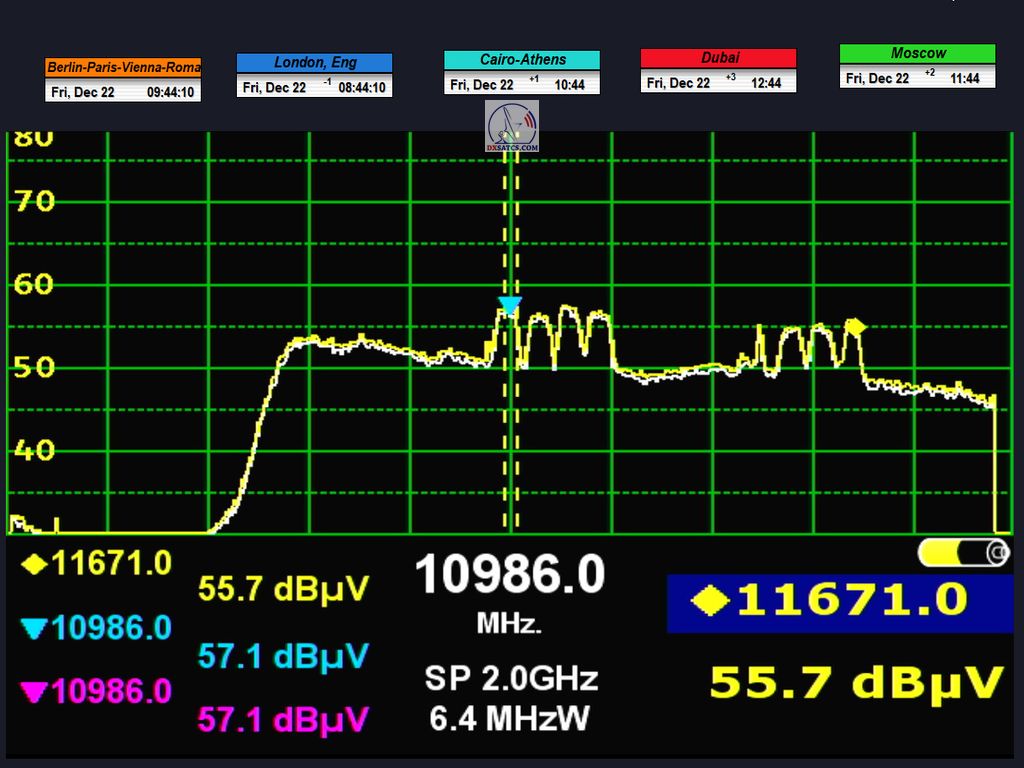

►►SES 4 at 22.0°W-West Africa footprint-Canal+ Afrique : frequency spectrum analysis
