►►Yahsat 1A-Y1A-λ=52.5°E-KA band-reception-frequencies : Technical information , BEACON frequency ...

        YahSecure ( Government ) Secure and reliable satellite service on military Ka-band

                    KA band satellite reception and frequencies : part of the spectrum from 20.2 to 21.2 GHz / LHCP

dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-spectrum-analysis-000

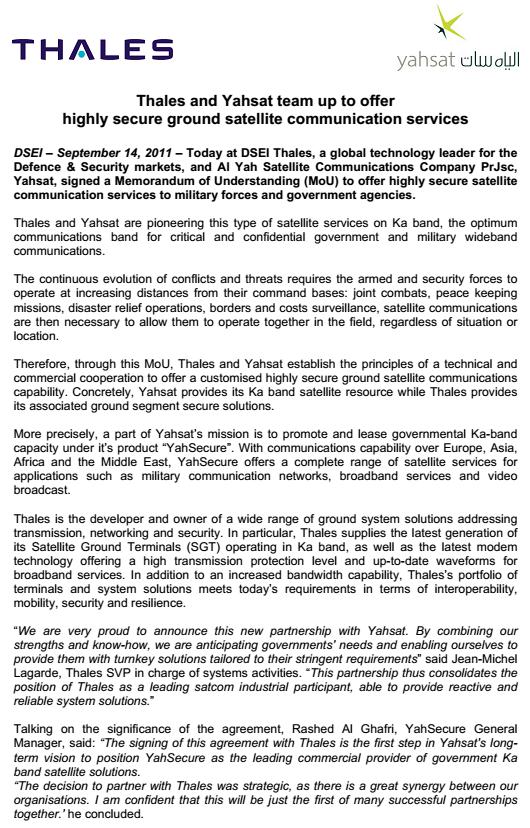

Yahsat 1A-Y1A-52.5°E-yahsecure : YahSecure General Description and testing /  source : http://www.yahsat.ae/

dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-general-info-00dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-info-01dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-millitary-ka-band-terminals-testing-info-02

                                                              source : http://www.yahsat.com
                                                                             download pdf
                                                                download

Yahsat 1A-Y1A-52.5°E-Beacon frequencies-KA-band : 20 201 MHz /LHCP/ and  20 202 MHz /RHCP/

Beacon frequency for KA band has not been officially published but author's analysis confirms that with a probability

bordering with certainty are it right beacon frequency for KA band

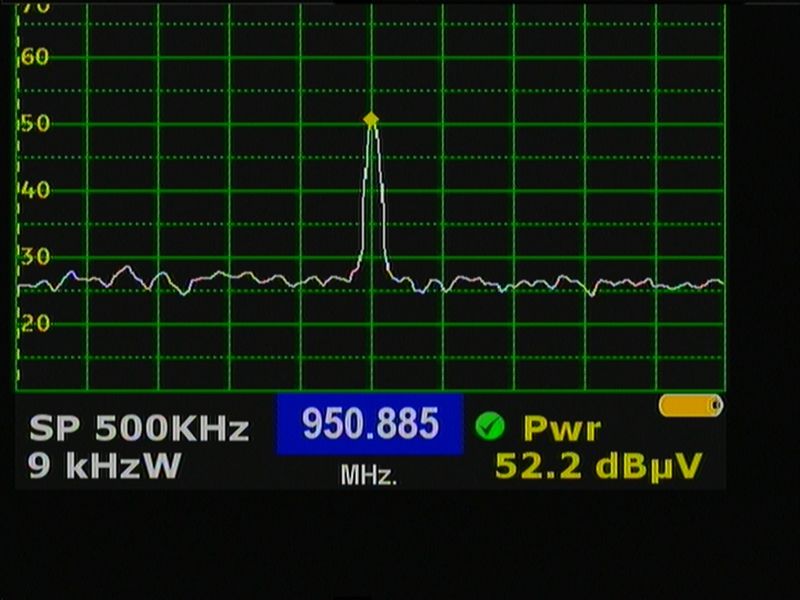

                                                                    --- LHCP spectrum : 20 201 MHz  ---
                    SP=100 kHz                                               SP=200 kHz                                             SP=500 kHz
dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-20201-mhz-lhcp-beacon-frequency-span-100khz-01dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-20201-mhz-lhcp-beacon-frequency-span-200khz-02dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-20201-mhz-lhcp-beacon-frequency-span-500khz-03

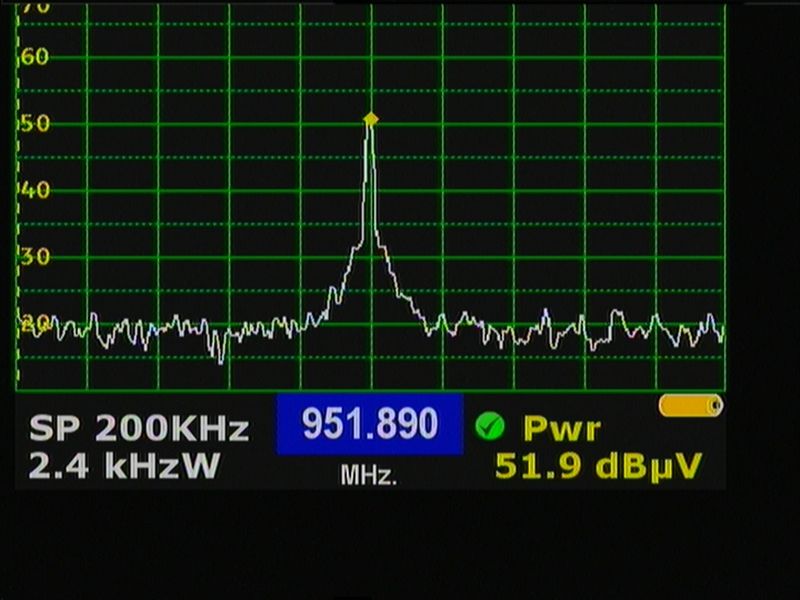

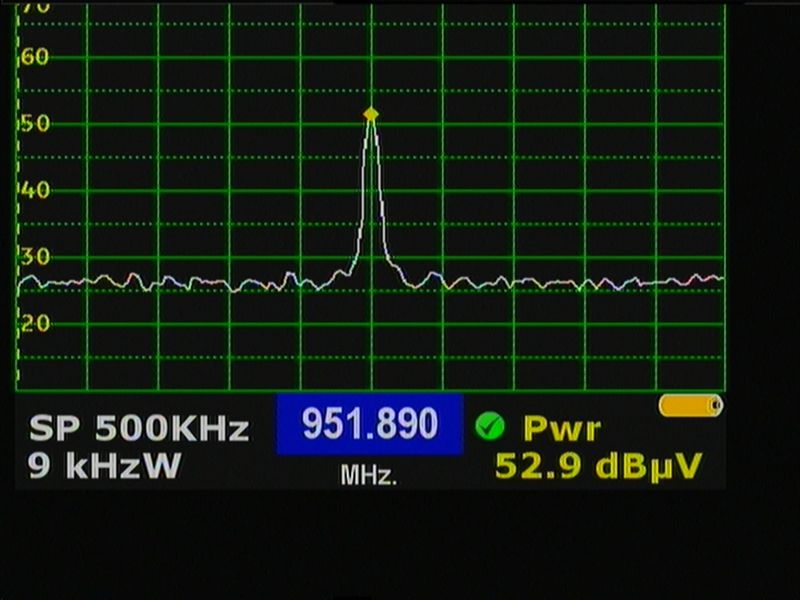

                                                                  --- RHCP spectrum : 20 202 MHz  ---
                       SP=100 kHz                                           SP=200 kHz                                               SP=500 kHz
dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-20202-mhz-rhcp-beacon-frequency-span-100khz-01dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-20202-mhz-rhcp-beacon-frequency-span-200khz-02dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-20202-mhz-rhcp-beacon-frequency-span-500khz-03

Yahsat 1A-Y1A - 52.5°E : komentár autora Romana Dávida

Autor analyzuje rozsah frekvenčného spektra KA pásma od 20.2 do 21.2 GHz geostacionárneho
objektu Y1A na λ=52.5°E,ktoré je vyhradené pre prenos digitalizovaného hlasu,dát
a multimediálneho obsahu (VoIP) cez protokoly UDP/TCP/IP pre vládne a vojenské potreby
Spojených Arabských Emirátov,kde najvyššiu prioritu zohráva vysoký stupeň zabezpečenia
a odolnosti pred narušením komunikácie z vonku (odposluchom).Nie je vylúčené že práve cez
riadený respektíve polohovatelný vyžarovací zväzok tu analyzovaného objektu Y1A sa v praxi
testovala alebo priamo aplikuje v tejto oblasti typická armádna VoIP architektúra,založená na
technológii/protokole SIP alebo H.248/Magaco,ktorú pri multimediálnych konferenciách a s určitými
HW+SW rozšíreniami v porovnaní s komerčnou sférou,štandardne používa aj DoD - Ministerstvo
Obrany Spojených Štátov Amerických
.Štruktúra jednotlivých VoIP sieťových aplikácií je prevažne
postavená na komponentoch od fi CISCO Systems a jedným z bežných štandardov uplatňovaným
v armádnych VoIP sieťach respektíve multimediálnych bránach je napr. MLPP,ktorý stanovuje protokol
pre prioritné/prednostné vybavovanie telefonických hovorov v časoch núdze,respektíve
v preťažených sieťach na úkor hovorov s nižšou prioritou za účelom zachovania konektivity
armádneho velenia.Autor stanovuje na základe vlastných analýz aj doteraz oficiálne nepublikované
Beacon ID frekvencie objektov Y1A a Y1B pre spektrum KA pásma,definuje parametre prenosu pre
4 streami v ktorých operátor aplikuje výlučne konštantné/fixné parametre prenosu v predpise
DVB-S2/CCM Single stream nie Multi a na f=20 475 MHz demonštruje ideálny stav kvality s čistou
rezervou zisku okolo LM=10 dB pri fixne aplikovaných modulačných parametroch CCM
(DVB-S2/QPSK/Fec=2/3),čo síce nie je v prípade merania kvality vo formáte DVB-S2 najvhodnejší údaj
ale plne postačuje za účelom identifikovania a stanovenia ďalšej z referenčných hladín zisku pre
KA pásmo,čo je podstatou prvého výskumného projektu,ktorému sa autor Romana Dávid venuje.

doporučená literatúra : Audiocodes Inc
doporučená literatúra : Cisco systems


►►Yahsat 1A-Y1A-λ=52.5°E-KA band-reception-frequencies : HF string , footprint , geographical location ...



Yahsat 1A Y1A-Ka band reception data
geographical location of the measurement in the KU band N48°19719' , E19°40148' , Lučenec , Slovak republic
Installed dish / secondary radiant [D] PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
HF system KU+KA primary radiant with SKEW control
LNB for KU band DRO Norsat 880-9000 B+CF,L.O.stability +/-1 MHz,NF=1,6 dB
Analyzed frequency spectrum + polarisation 20 200-21 200 MHz , LHCP+RHCP
Field strenght meters Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+

Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

dxsatcs-ka-band-reception-y1b-yahsat-1b-47-5-east-secondary-radiant-prodelin-450cm

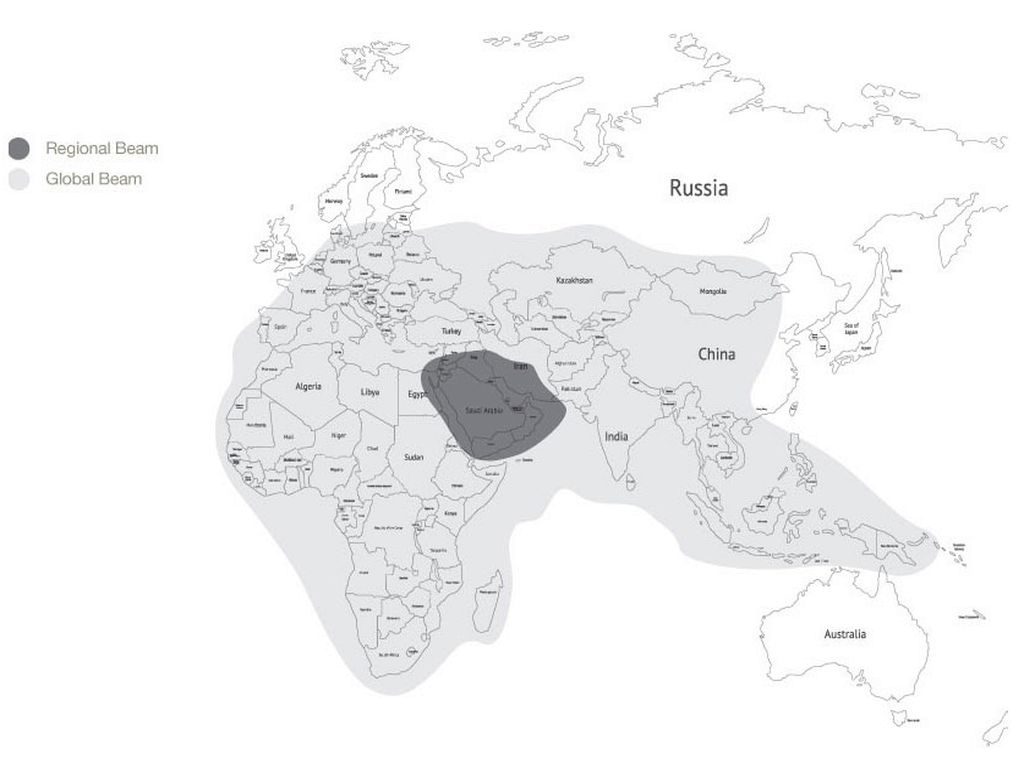

Yahsat 1A-Y1A-52.5°E : KA band coverage-footprint-beam , geographical location of the measurement by Google

                           Yahsat 1A-Global & Regional coverage for KA band                  place of measurement: N48°19719' , E19°40148'

dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-coverage-footprint-beam-01dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-coverage-footprint-beam-00 inmarsat-5-f1-ka-band-prodelin-450-cm-location-of-the-measurements-geographical-location-w

►►Yahsat 1A-Y1A-λ=52.5°E-KA band-reception-frequencies : analysis of the L+RHCP spectrum and the identified packets

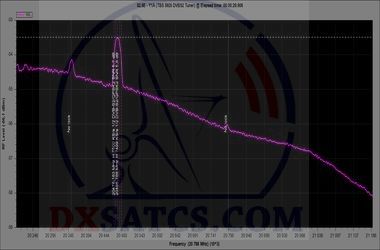

►The curent range of the -LHCP- vector in the KA band from 20 200 to 21 200 MHz : quantification of LHCP spectrum

                                  SPAN=500 MHz                                                                                     2x Lock

dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-spectrum-analysis-lhcp-vector-n.dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-spectrum-analysis-lhcp-vector--tbs-n

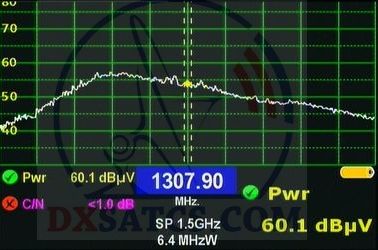

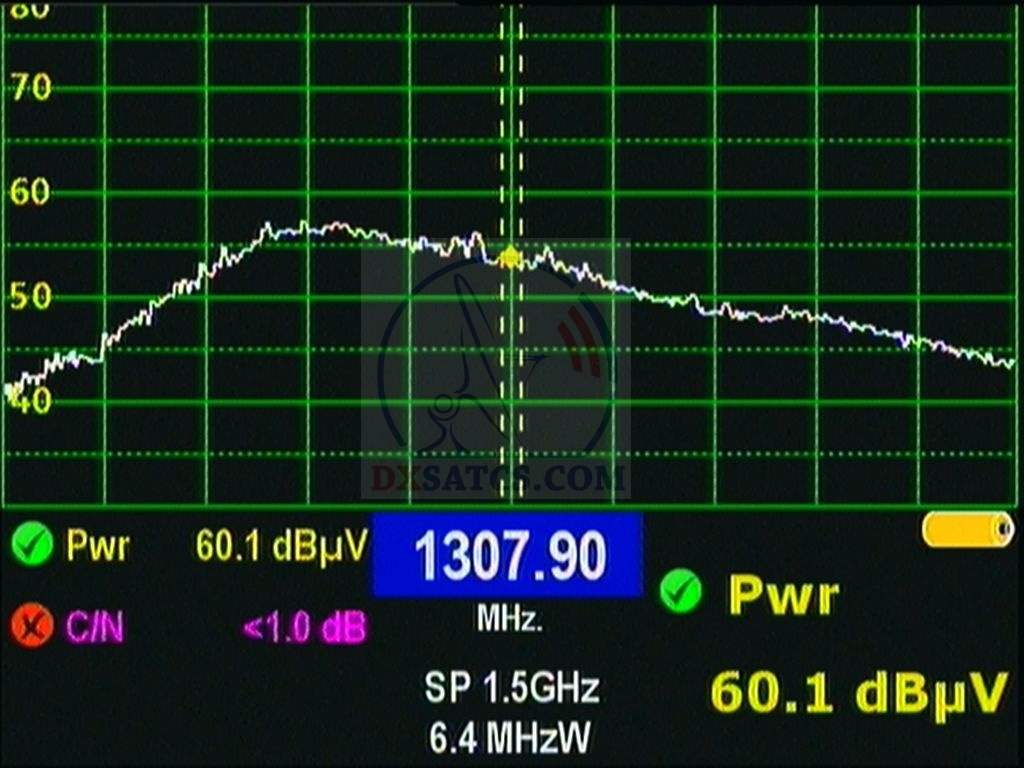

►The curent range of the -RHCP- vector in the KA band from 20 200 to 21 200 MHz : quantification of RHCP spectrum

                                    SPAN=1500 MHz                                                                              0x Lock
dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-spectrum-analysis-rhcp-vector-ndxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-yahsecure-spectrum-analysis-rhcp-vector--tbs-n




Yahsat 1A-Y1A-52.5°E-KA band :  the analysis of the quality and quantification of packets (current status)

20 476 MHz_LHCP : DVB-S2/QPSK _ CCM DATA STREAM

dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-quality-analysis-20476-mhz-lhcp-data-01dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-quality-analysis-20476-mhz-lhcp-data-t2mi-content-02dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-quality-analysis-20476-mhz-lhcp-data-allocation-03

20 485 MHz_LHCP : DVB-S2/QPSK _ CCM DATA STREAM

dxsatcs-y1a-yahsat-1a-52-5-e-ka-band-reception-frequencies-quality-analysis-20485-mhz-lhcp-data-n

►►Yahsat 1A-Y1A-λ=52.5°E-KA band-reception-frequencies : a list of the locked carrier frequencies




-Frequency/Polarisation


----------Provider/Channel----------

---SR--- ---FEC--- ---Footprint--- ---Antenna--- ---DVB/Encryption---
20 476 MHz_LHCP
CCM DATA STREAM

7 500 1/2 Y1A depending on the geo. location DVB-S2/QPSK
20 485 MHz_LHCP CCM DATA STREAM

7 500 1/2 Y1A depending on the geo. location DVB-S2/QPSK
