Alcomsat 1 at 24.8°W-satellite reception-central Europe : 12 232 MHz_H TDA Algeria-Scientific and research activities verified through signal monitoring in the field of wave physics by the author Roman Dávid from Lučenec
The center for scientific and research activities concerning the possibility
of satellite reception from the Algerian satellite Alcomsat-1 at 24.8°W
in Central Europe was established and authored by Roman Dávid from Lučenec
Alcomsat 1 at 24.8°W : 12 232 MHz_H TDA Algeria
PF 450 cm:Visualized proving verified in the minimum monitoring unit t=72 hours
Note : In this scientific and research center, the functionality of a technological process and invention called Synchronous Nanocorrections,
authored by Roman Dávid from Lučenec, is systematically proven, and it is also the only place where you can encounter the benefits of this technology.
In diesem wissenschaftlichen und Forschungszentrum wird systematisch die Funktionalität des technologischen Verfahrens und der Erfindung
mit dem Namen "Synchrone Nanokorrekturen" vom Autor Roman Dávid aus Lučenec nachgewiesen. Es ist gleichzeitig der einzige Ort,
an dem Sie dieser Technologie persönlich begegnen können.
Upozornenie : V tomto vedecko-výskumnom centre sa systematicky dokazuje funkcia technologického postupu a vynálezu s názvom
"Synchrónne nanokorekcie", od jej autora Romana Dávida z Lučenca a je to zároveň jediné miesto kde sa s výhodami tejto technológie môžete stretnúť
( Last update date: 28.2.2024 )
►28.2.2024 : Author Roman Dávid is the first in Europe to achieve stable reception at 100% without a single dropout in the continuity
of the Lock carrier with peak quality SNR=14.4 dB at the monitored frequency f=12 232 MHz in the geographical location of Central Europe
and in the verification unit of t=72 hours with a reflector of a given diameter,provided by the Algerian provider TDA from the Alcomsat 1
satellite at 24.8°W.
Autor Roman Dávid ist der erste in Europa, der mit einem Reflektordurchmesser an einem geografischen Punkt in Mitteleuropa und in der
Verifizierungseinheit von t=72 Stunden einen stabilen Empfang von 100% ohne einen einzigen Ausfall in der Kontinuität des Lock-U-Trägers
mit Spitzenqualität SNR=14,4 dB bei der überwachten Frequenz f=12 232 MHz erreicht hat, bereitgestellt vom algerischen Anbieter TDA
über den Satelliten Alcomsat 1 auf 24,8°W.
Verifizierungseinheit von t=72 Stunden einen stabilen Empfang von 100% ohne einen einzigen Ausfall in der Kontinuität des Lock-U-Trägers
mit Spitzenqualität SNR=14,4 dB bei der überwachten Frequenz f=12 232 MHz erreicht hat, bereitgestellt vom algerischen Anbieter TDA
über den Satelliten Alcomsat 1 auf 24,8°W.
Autor Roman Dávid je tým prvým v Európe,kto s daným priemerom reflektora,v danom zemepisnom bode strednej Európy a vo verifikačnej
jednotke dokazovania t=72 hodín nespochybniteľne dosiahol stabilný príjem na 100% bez jediného výpadku v kontinuite Lock-u nosnej
so špičkou kvality SNR=14,4 dB na monitorovanej frekvencii f=12 232 MHz alžírskeho provajdera TDA z družice Alcomsat 1 na 24.8°W
►►Alcomsat 1 at 24.8°W-TDA Algeria : Justification of Proving/Zdôvodnenie dokazovania
Sk_Metodický postup meraní,ktorý verifikuje nespochybnitelné výsledky odvodené od minimálnej jednotky monitoringu t=72 hodín
Eng_Methodical procedure of measurements that verifies indisputable results derived from the minimum monitoring unit at t=72 hours.
De_Methodischer Messablauf, der unbestreitbare Ergebnisse aus der minimalen Überwachungseinheit bei t=72 Stunden ableitet und verifiziert.
Sk_Len správne zadefinovaný metodický postup meraní a zberu dát vedie k nespochybnitelným výsledkom,ktoré demonštrujú realitu
satelitného príjmu v danej zemepisnej oblasti.Nesprávny,alebo tiež antimetodický a zavádzajúci postup odvodený len od publikovania
samotných analýz frekvenčného spektra so zamknutými nosnými prenosu vedie výlučne len ku chybným výsledkom,úsudkom a nenaplneným
očakávaniam.Antimetodické a zavádzajúce postupy sa dominantne a už desiatky rokov uplatňujú v amatérskej kategorizácii satelitného príjmu
v zónach "Mimo stopy" označovaného skratkou SAT DX.
Eng_Only a correctly defined methodical procedure for measurement and data collection leads to indisputable results that demonstrate
the reality of satellite reception in a specific geographical area. Incorrect or anti-methodical approaches, derived solely from the publication
of frequency spectrum analyses with locked carrier frequencies, exclusively lead to erroneous results, judgments, and unfulfilled expectations.
Anti-methodical and misleading procedures have been predominantly applied for decades in the categorization of amateur satellite reception,
denoted by the acronym SAT DX.
the reality of satellite reception in a specific geographical area. Incorrect or anti-methodical approaches, derived solely from the publication
of frequency spectrum analyses with locked carrier frequencies, exclusively lead to erroneous results, judgments, and unfulfilled expectations.
Anti-methodical and misleading procedures have been predominantly applied for decades in the categorization of amateur satellite reception,
denoted by the acronym SAT DX.
Auf Deutsch_Nur ein korrekt definierter methodischer Ablauf für Messungen und Datensammlung führt zu unbestreitbaren Ergebnissen,
die die Realität des Satellitenempfangs in einer bestimmten geografischen Region zeigen. Falsche oder antimethodische Ansätze,
die allein aus der Veröffentlichung von Analysen des Frequenzspektrums mit gesperrten Trägerfrequenzen abgeleitet sind,
führen ausschließlich zu fehlerhaften Ergebnissen, Bewertungen und unerfüllten Erwartungen. Antimethodische und irreführende Verfahren
werden seit Jahrzehnten überwiegend in der Kategorisierung des Amateur-Satellitenempfangs angewendet und durch das Kürzel SAT DX gekennzeichnet.
die die Realität des Satellitenempfangs in einer bestimmten geografischen Region zeigen. Falsche oder antimethodische Ansätze,
die allein aus der Veröffentlichung von Analysen des Frequenzspektrums mit gesperrten Trägerfrequenzen abgeleitet sind,
führen ausschließlich zu fehlerhaften Ergebnissen, Bewertungen und unerfüllten Erwartungen. Antimethodische und irreführende Verfahren
werden seit Jahrzehnten überwiegend in der Kategorisierung des Amateur-Satellitenempfangs angewendet und durch das Kürzel SAT DX gekennzeichnet.
Slovensky In English Auf Deutsch
►►Alcomsat 1 at 24.8°W-TDA Algeria : Continuous signal monitoring / Nepretržitý signálny monitoring
►Analyzovaný rozsah frekvenčného spektra od 12 160 do 12 360 MHz_H,ktoré okupujú 4 nosné alžírskeho operátora TDA
►The analyzed range of the frequency spectrum from 12 160 to 12 360 MHz_H occupies 4 carriers of the Algerian operator TDA.
►Der analysierte Frequenzbereich von 12 160 bis 12 360 MHz_H wird von 4 Trägern des algerischen Betreibers TDA belegt.
12 160 > 12 232 > 12 250 > 12 360 MHz

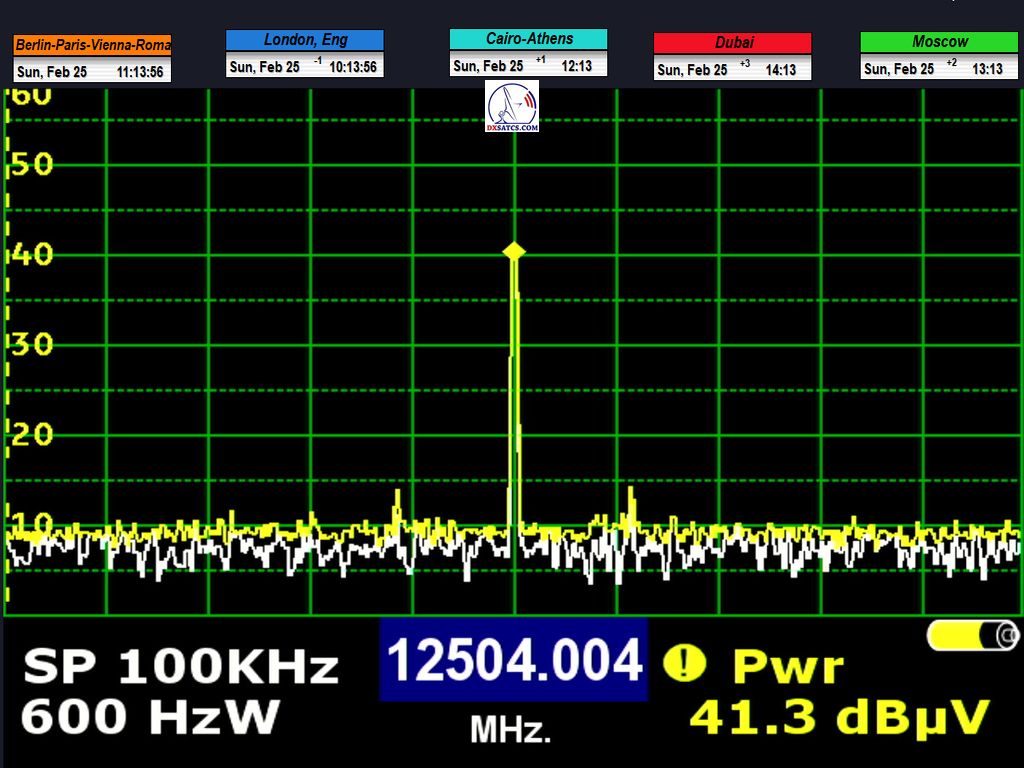

►Alcomsat-1 at 24.8°W : Frekvencia Majáka na f=12 504 MHz
►Alcomsat-1 at 24.8°W : The frequency of the beacon is f=12 504 MHz.
►Alcomsat-1 at 24.8°W : Die Frequenz des Leuchtturms beträgt f=12 504 MHz
> 2,Monitored frequency f=12 232 MHz_H : TDA Algeria <
> Transmision parameters : DVB-S _ QPSK _ SR=15 910 _ FEC=3/4 <
►Klasifikácia dosiahnutých výsledkov na f=12 232 MHz : Aj napriek každodenným a dynamickým zmenám v intenzite výkonu v porovnaní deň/noc,
ktorá bola navyše dodatočne paralizovaná dažďovými prehánkami s rôznou výškou úhrnu a v minimálnom rozsahu ôsmich hodín,som v jednotke dokazovania
t=72 hodín nespochybniteľne dosiahol stabilný príjem na 100% bez jediného výpadku v kontinuite,alebo v spojitosti priebehu Lock-u.
Každodenne som rádovo jednotky hodín dosahoval stav úrovne kanálovej chybovosti bBER-predkorekcie Viterbi,alebo Pre-Viterbi CBER/bBER=<1.0E-6,
čo znamená menej ako jeden chybný bit z milióna až z miliardy prijatých,pri sekundových špičkách kvality_1E-9.Pri spomínanej úrovni kanálovej
chybovosti pred Viterbi korekciou oscilovala špička kvality vyjadrená v jednotke Modulation error ratio MER od približne 13,0 do 14,9 dB v závislosti od okamžitých
poveternostných podmienok v mieste príjmu,čo znamená že signálny reťazec v nočnom úseku meraní každodenne generoval signálnu rezervu oscilujúcu
od približne 8 do viac ako 10 dB_viď dôkaz z analyzátora Metek HD.Aj pri najvyššej intenzite dažďových zrážok rezerva v signálnej kvalite nikdy nepoklesla
pod 2 dB a plná stabilita príjmu bola týmto zachovaná.
ktorá bola navyše dodatočne paralizovaná dažďovými prehánkami s rôznou výškou úhrnu a v minimálnom rozsahu ôsmich hodín,som v jednotke dokazovania
t=72 hodín nespochybniteľne dosiahol stabilný príjem na 100% bez jediného výpadku v kontinuite,alebo v spojitosti priebehu Lock-u.
Každodenne som rádovo jednotky hodín dosahoval stav úrovne kanálovej chybovosti bBER-predkorekcie Viterbi,alebo Pre-Viterbi CBER/bBER=<1.0E-6,
čo znamená menej ako jeden chybný bit z milióna až z miliardy prijatých,pri sekundových špičkách kvality_1E-9.Pri spomínanej úrovni kanálovej
chybovosti pred Viterbi korekciou oscilovala špička kvality vyjadrená v jednotke Modulation error ratio MER od približne 13,0 do 14,9 dB v závislosti od okamžitých
poveternostných podmienok v mieste príjmu,čo znamená že signálny reťazec v nočnom úseku meraní každodenne generoval signálnu rezervu oscilujúcu
od približne 8 do viac ako 10 dB_viď dôkaz z analyzátora Metek HD.Aj pri najvyššej intenzite dažďových zrážok rezerva v signálnej kvalite nikdy nepoklesla
pod 2 dB a plná stabilita príjmu bola týmto zachovaná.
►Eng_Classification of achieved results at f=12 232 MHz: Despite daily and highly dynamic changes in power intensity compared day/night,
further paralyzed by rain showers with varying rainfall totals and for a minimum period of eight hours,I indisputably achieved stable reception at 100%
without a single dropout in continuity,or in connection with the Lock process, within the 72-hour verification unit.
further paralyzed by rain showers with varying rainfall totals and for a minimum period of eight hours,I indisputably achieved stable reception at 100%
without a single dropout in continuity,or in connection with the Lock process, within the 72-hour verification unit.
On a daily basis,for units of hours,I achieved a state of channel error rate bBER or Pre-Viterbi CBER/bBER=<1.0E-6,meaning less than one erroneous bit
out of a million to a billion received,during second-level quality peaks_1E-9.At the mentioned channel error rate before Viterbi correction,the quality peak
expressed in the Modulation Error Ratio (MER) unit oscillated from approximately 13.0 to 14.9 dB depending on the instantaneous weather conditions
at the reception location, meaning that the signal chain in the nighttime measurement segment daily generated a signal reserve oscillating in the range from
approximately 8.0 to approximately 10.6 dB_see evidence from the Metek HD analyzer.Even at the highest intensity of rainfall, the signal quality reserve
never dropped below 2 dB and full reception stability was thus maintained.
out of a million to a billion received,during second-level quality peaks_1E-9.At the mentioned channel error rate before Viterbi correction,the quality peak
expressed in the Modulation Error Ratio (MER) unit oscillated from approximately 13.0 to 14.9 dB depending on the instantaneous weather conditions
at the reception location, meaning that the signal chain in the nighttime measurement segment daily generated a signal reserve oscillating in the range from
approximately 8.0 to approximately 10.6 dB_see evidence from the Metek HD analyzer.Even at the highest intensity of rainfall, the signal quality reserve
never dropped below 2 dB and full reception stability was thus maintained.
►De_Klassifizierung der erreichten Ergebnisse bei f=12 232 MHz: Trotz täglicher und hochdynamischer Änderungen in der Leistungsintensität im Vergleich
Tag/Nacht,die durch Regenschauer mit unterschiedlichen Niederschlagsmengen und für eine Mindestdauer von acht Stunden zusätzlich gelähmt wurden,
habe ich zweifellos eine stabile Empfangsleistung von 100 % ohne einen einzigen Ausfall in der Kontinuität oder im Zusammenhang mit dem
Lock-Prozess innerhalb der 72-Stunden-Verifizierungseinheit erreicht.
Täglich erreichte ich für Zeiteinheiten von Stunden einen Zustand der Kanalfehlerquote bBER oder Pre-Viterbi CBER/bBER=<1.0E-6, was bedeutet, dass weniger
als ein fehlerhaftes Bit von einer Million bis zu einer Milliarde empfangen wurde, während Sekundenspitzen der Qualität_1E-9. Bei der erwähnten Kanalfehlerquote
vor der Viterbi-Korrektur schwankte der Qualitätsspitzenwert, ausgedrückt in der Modulationsfehlerrate (MER)-Einheit, je nach den augenblicklichen
Wetterbedingungen am Empfangsort, von etwa 13,0 bis 14,9 dB, was bedeutet, dass die Signalkette im nächtlichen Messsegment täglich eine Signalkreserve
im Bereich von etwa 8 bis mehr als 10 dB erzeugte_ siehe Beweise vom Metek HD Analysator.Selbst bei höchster Intensität des Niederschlags sank die
Signalqualitätsreserve nie unter 2 dB und die volle Empfangsstabilität wurde somit aufrechterhalten.
als ein fehlerhaftes Bit von einer Million bis zu einer Milliarde empfangen wurde, während Sekundenspitzen der Qualität_1E-9. Bei der erwähnten Kanalfehlerquote
vor der Viterbi-Korrektur schwankte der Qualitätsspitzenwert, ausgedrückt in der Modulationsfehlerrate (MER)-Einheit, je nach den augenblicklichen
Wetterbedingungen am Empfangsort, von etwa 13,0 bis 14,9 dB, was bedeutet, dass die Signalkette im nächtlichen Messsegment täglich eine Signalkreserve
im Bereich von etwa 8 bis mehr als 10 dB erzeugte_ siehe Beweise vom Metek HD Analysator.Selbst bei höchster Intensität des Niederschlags sank die
Signalqualitätsreserve nie unter 2 dB und die volle Empfangsstabilität wurde somit aufrechterhalten.
►Kontinuálny signálny monitoring týmto dokazuje každodenný výskyt špičky kvality od 13,6 do 14,4 dB_SNR (TBS 5927) v závislosti od okamžitých poveternostných
podmienok v atmosfére na frekvencii alžírskeho provajdera TDA f=12 232 MHz_H
►Continuous signal monitoring thus demonstrates the daily occurrence of quality peaks ranging from 13.6 to 14.4 dB_SNR (TBS 5927) depending on the instantaneous
weather conditions in the atmosphere at the frequency of the Algerian provider TDA f=12 232 MHz_H.
►Die kontinuierliche Signalüberwachung zeigt somit das tägliche Auftreten von Qualitätspeaks im Bereich von 13.6 bis 14.4 dB_SNR (TBS 5927), abhängig von den
momentanen Wetterbedingungen in der Atmosphäre, auf der Frequenz des algerischen Anbieters TDA f=12 232 MHz_H.
►Špička kvality dosiahnutá v monitorovanom období od 20.2.2024 do 25.2.2024 :
> Typical and daily peak of quality under significantly non-degrading weather conditions on the signal path <
>Typische und tägliche Spitzenqualität unter signifikant nicht degradierenden Wetterbedingungen auf dem Signalweg <
Televes H60/Metek HD : CBER/bBER=<1.0E-6_MER=14.9 dB
TBS 5927+EBSpro/CrazyScan : CBER=<1.0E-6_SNR=14.4 dB_Margin=8.9 dB

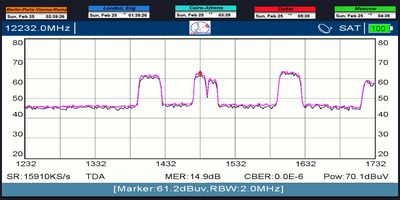

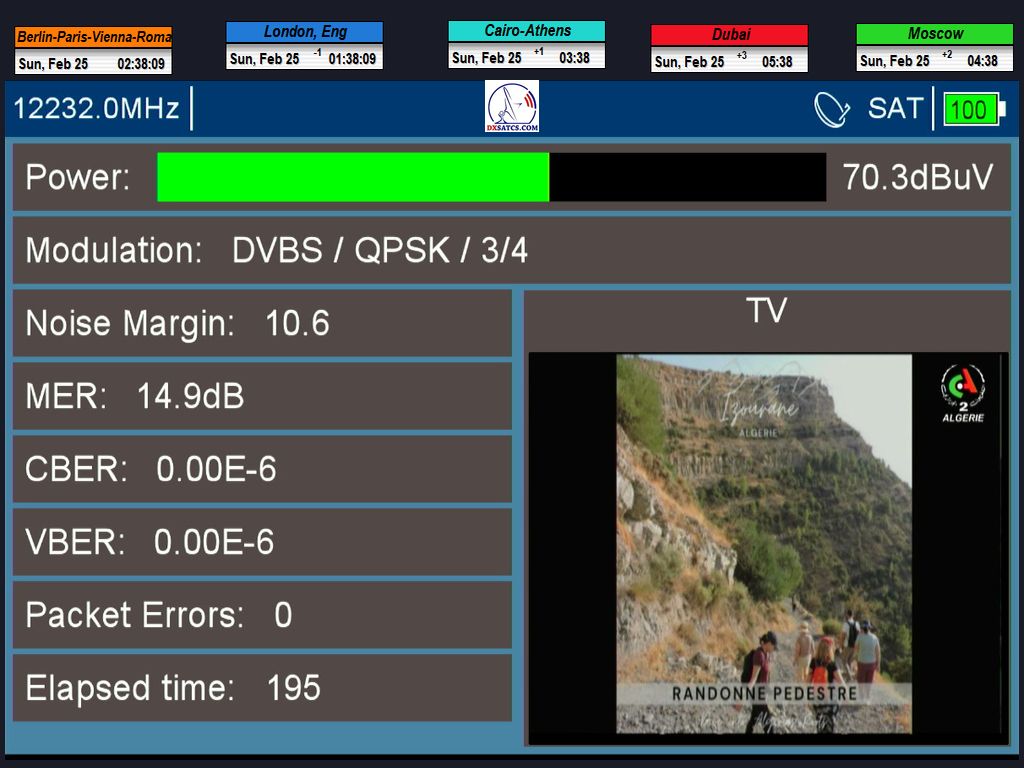

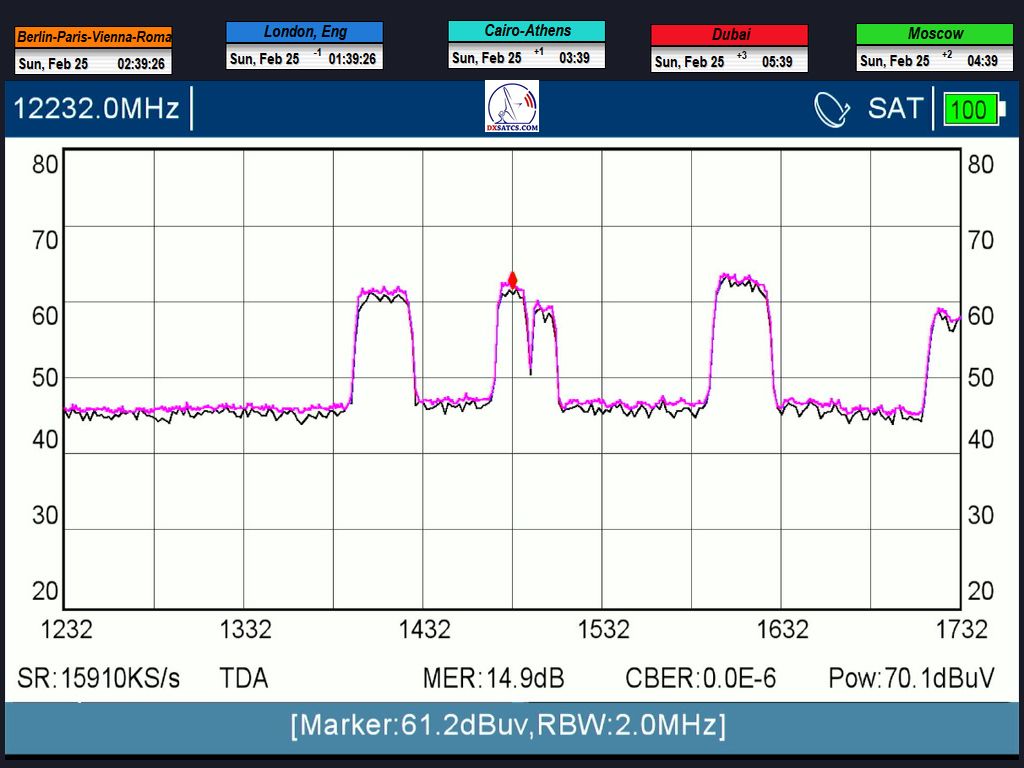

►Analýza spektra,kvality a meranie Pwr... s Metek HD : 12 232 MHz_H TDA Algeria
NM=10.6 dB > MER=14.9 dB > Pwr=70.3 dBµV
25.2.2024 : partly cloudy to cloudy / teilweise bewölkt bis wolkig / polojasno až oblačno
►Dnešná špička kvality dňa 28.2.2024 oscilujúca okolo SNR=14,2 dB na výstupe z : Octagon SF 4008 4K
f=12 232 MHz_H : SNR=14,2 dB (E2/Open ATV 7.1)
28.2.2024 > today's peak quality / die heutige Qualitätsspitze
DOKAZOVANIE v celkovej kvantite monitoringu t=72+ hodín
PROVING > Alcomsat 1 at 24.8°W _f=12 232 MHz_H : TDA Algeria
PROVING > Alcomsat 1 at 24.8°W _f=12 232 MHz_H : TDA Algeria
Nepretržitý monitoring signálnych parametrov v jednotke t=72 hodín
Continuous monitoring of signal parameters in unit t=72 hours
►Deň záznamu monitoringu : od 20.2.2024 do 23.2.2024
►Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_Q-PLL Type O s LOF stabilitou +/- 10 kHz
Eng_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications that minimize
any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide flange.
Auf Deutsch_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder Drehbank),
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
Alcomsat 1 at 24.8°W
Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.

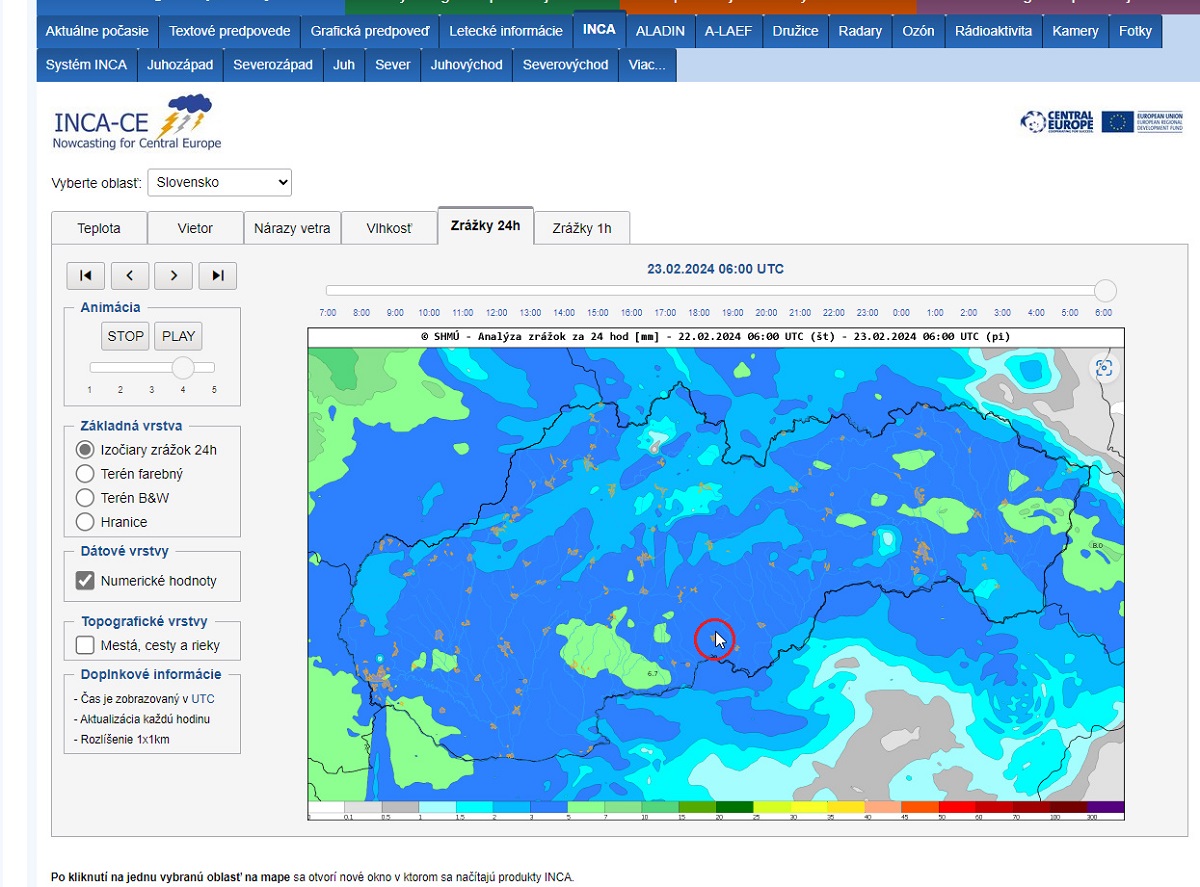

►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že počas výkonu signálneho monitoringu v Lučenci
prevládalo zamračené a daždivé počasie
TBS 5927+EBSpro >>> SNR peak=14,4 dB
celkový čas signálneho monitoringu : 72 hod.
od 20.2.2024 do 23.2.2024
od 20.2.2024 do 23.2.2024

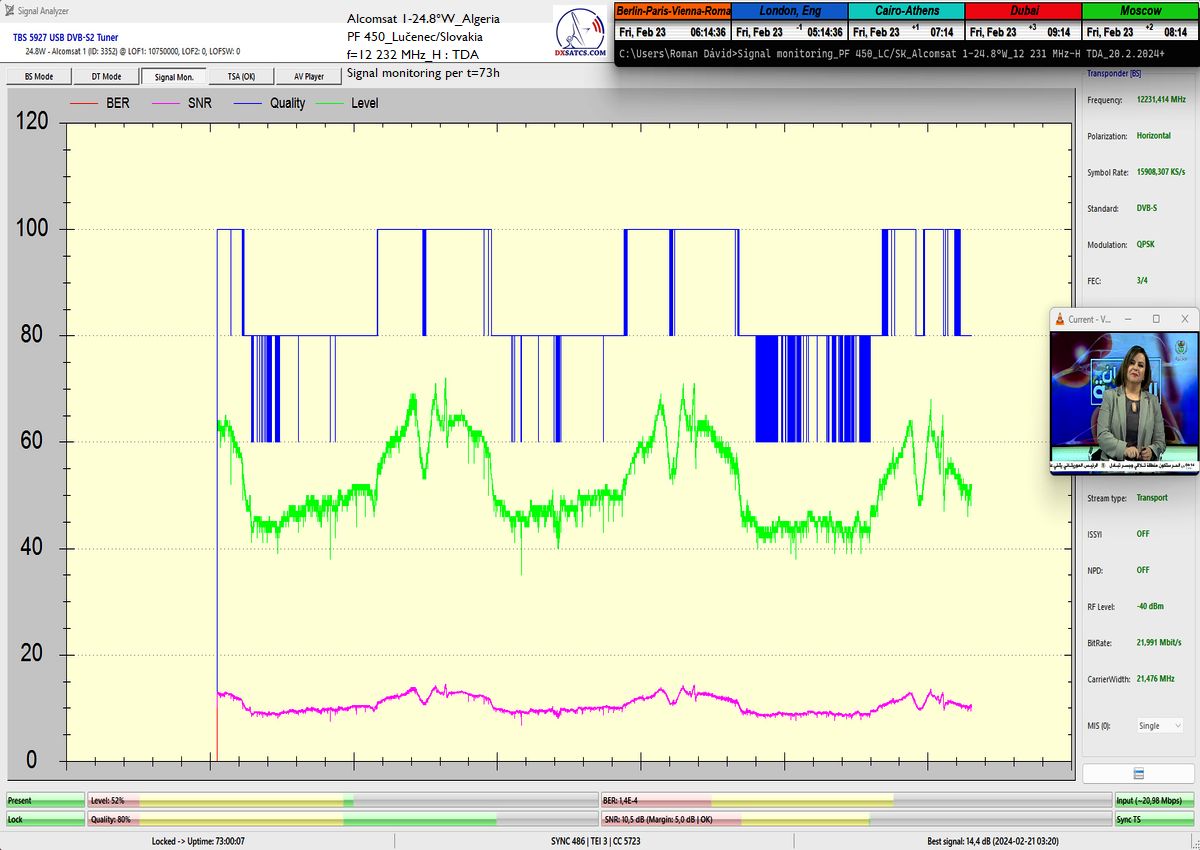

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 73 hodín+
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 72+ hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie

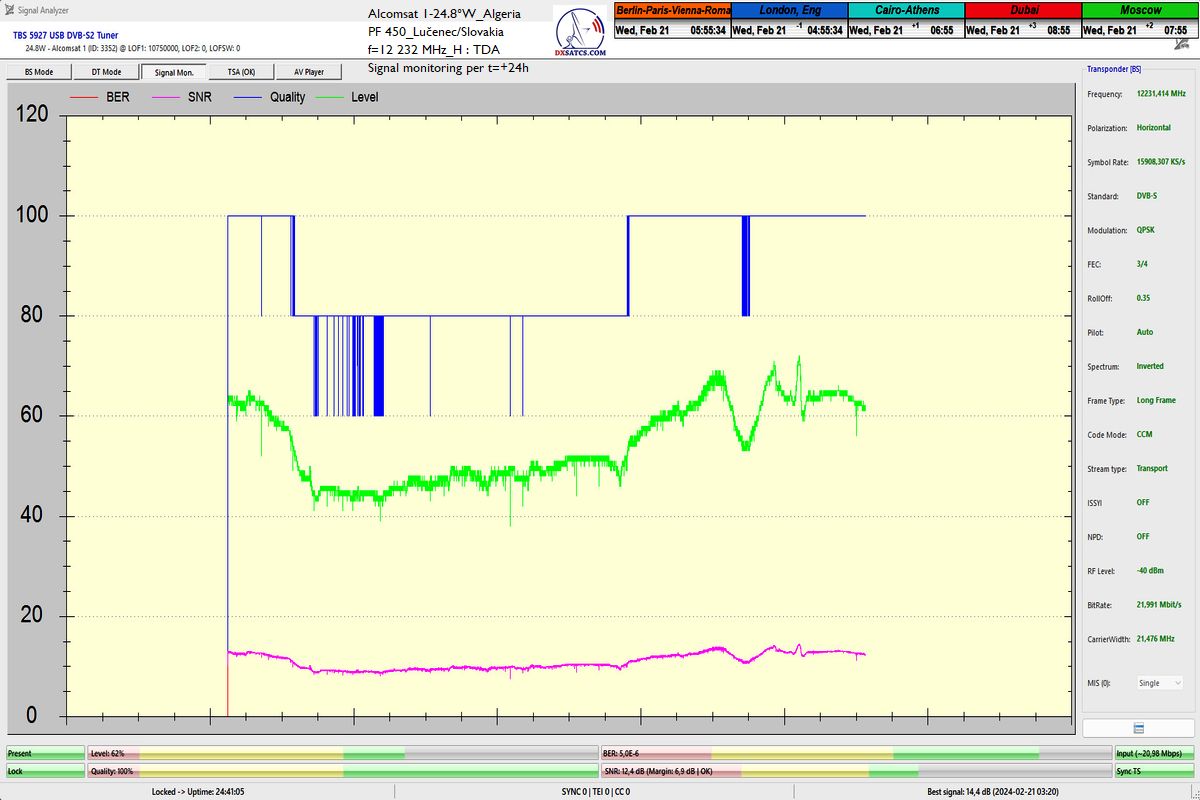

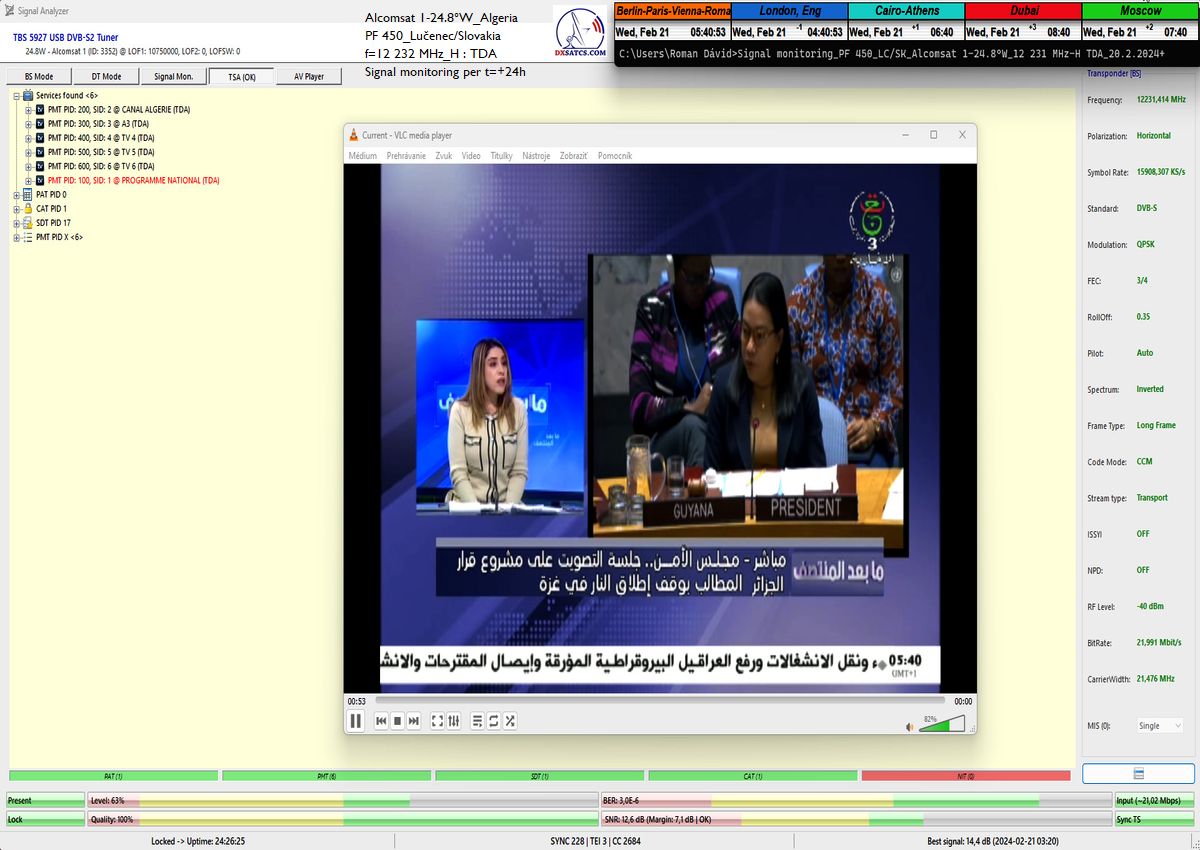

►+24 hodín _ Priebežný stav v signálnom monitoringu dňa 21.2.2024
- okamžitá kvalita okolo SNR=12,4 dB -
- okamžitá kvalita okolo SNR=12,4 dB -

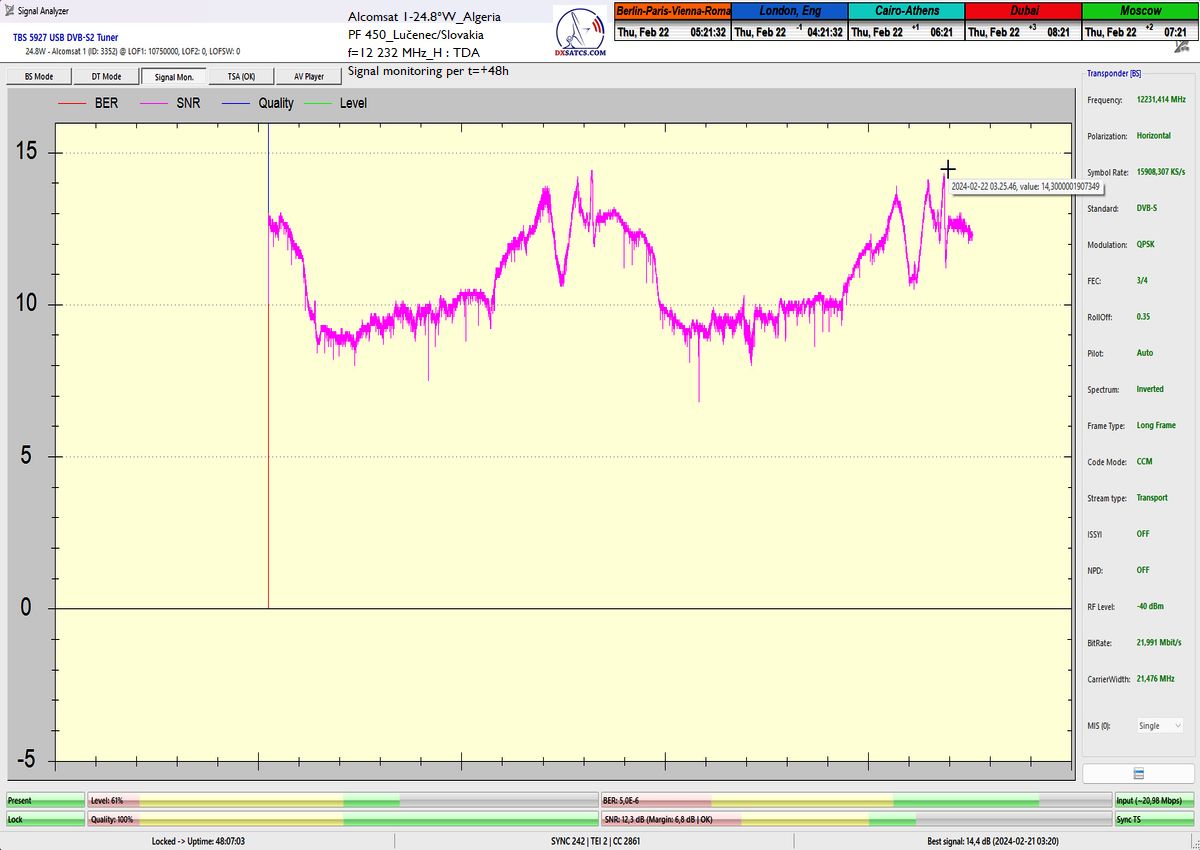

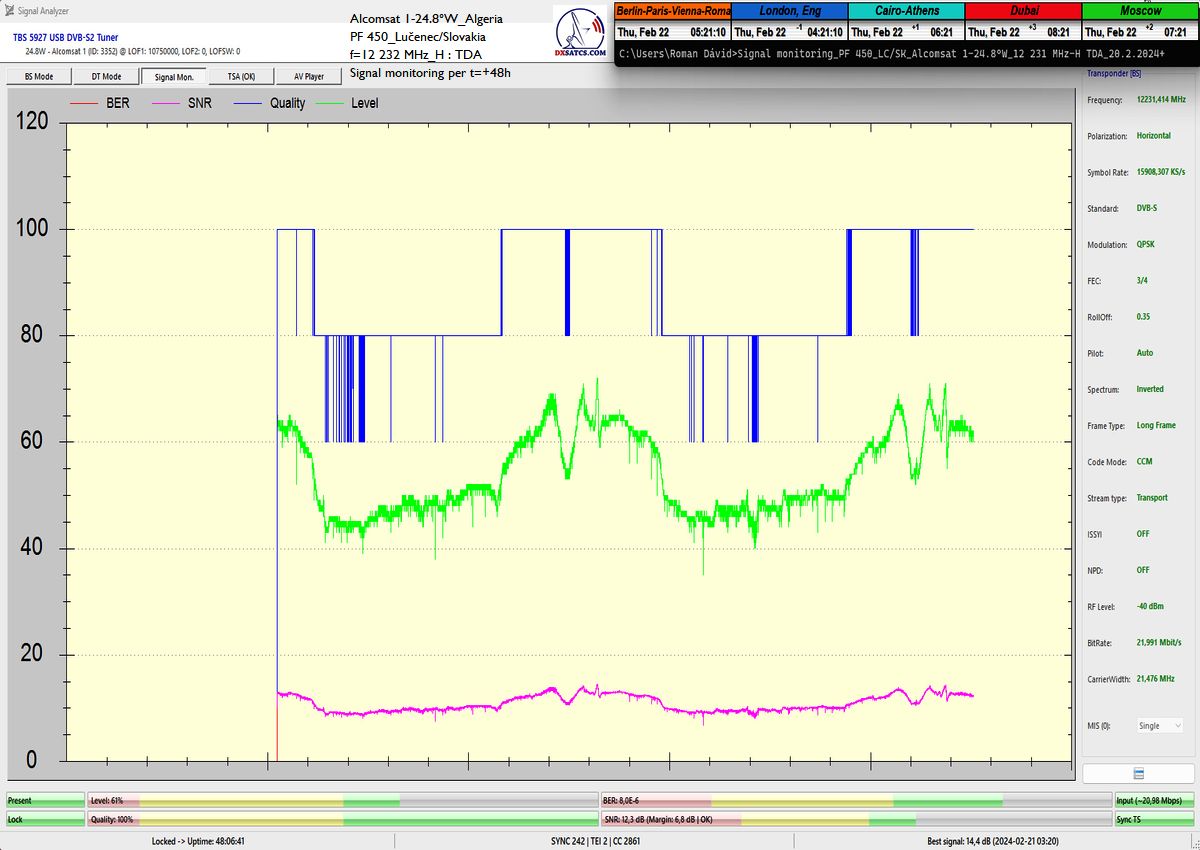

►+48 hodín_ Priebežný stav v signálnom monitoringu dňa 22.2.2024
-okamžitá kvalita okolo SNR=12 dB -

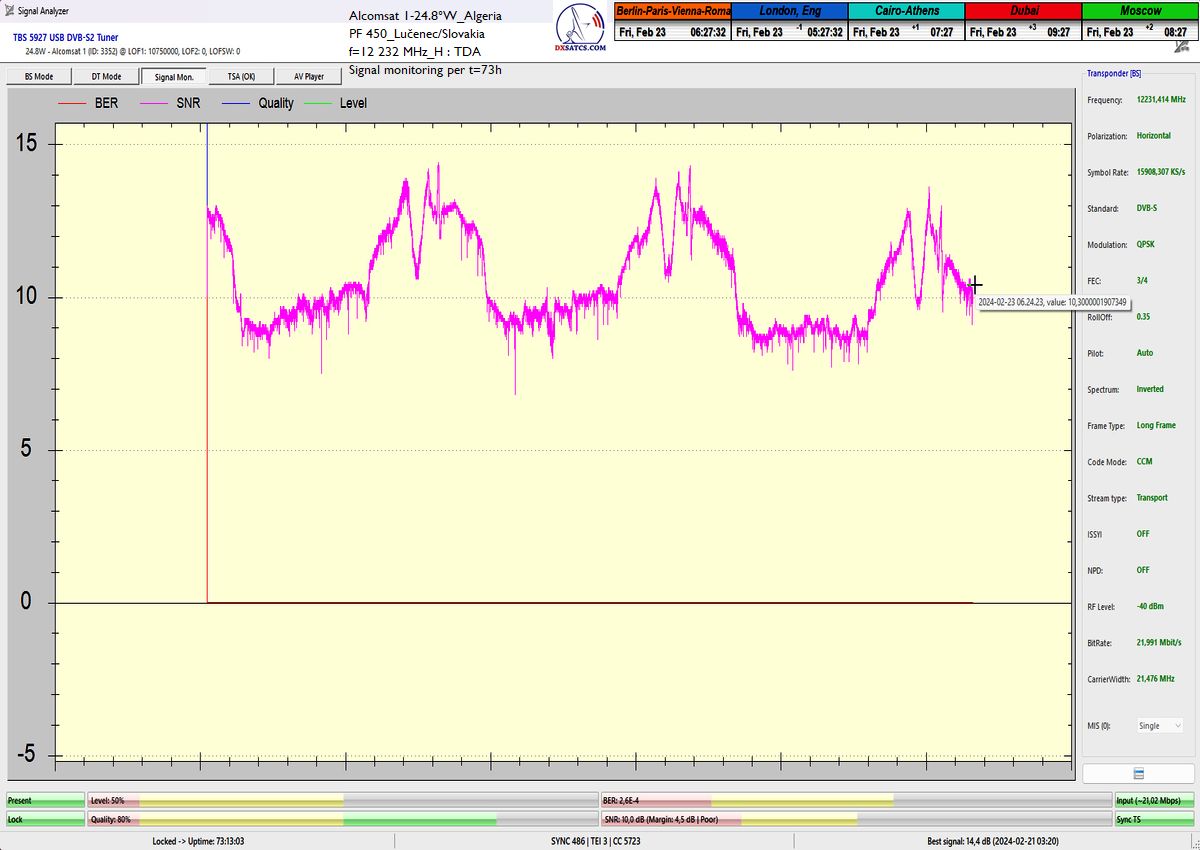

►+ 72 hodín_Priebežný stav v signálnom monitoringu dňa 23.2.2024 a aktuálna poveternostná situácia
-okamžitá kvalita okolo SNR=10 dB -
