Eutelsat 21B at 21.5°E-Radio Medina FM-SR=185 ksym/s : Low Symbol Rate SR (Niedrige Symbolraten SR) in satellite reception practice by author Roman Dávid from Lučenec.


         Low Symbol Rates (SR) in the practice of satellite reception
        Niedrige Symbolraten (SR) in der Praxis des Satellitenempfangs
           Nízke Symbolové rýchlosti (SR) v praxi satelitného príjmu



      dxsatcs-low-symbol-rates-in-satellite-reception-practice-by-autor-Roman-Dávid-baner-enter








Low Symbol Rates (SR) in practice of satellite reception
Eutelsat 21B at 21.5°E-Western : PF Prodelin 450 & PF Prodelin 370
11 599,530 MHz_H_SR=185 ksym/s : Medina FM



Note : In this scientific and research center,the functionality of a technological process and invention called Synchronous Nanocorrections,
authored by Roman Dávid from Lučenec,is systematically proven, and it is also the only place where you can encounter the benefits of this technology.

In diesem wissenschaftlichen und Forschungszentrum wird systematisch die Funktionalität des technologischen Verfahrens und der Erfindung
mit dem Namen "Synchrone Nanokorrekturen" vom Autor Roman Dávid aus Lučenec nachgewiesen. Es ist gleichzeitig der einzige Ort,
an dem Sie dieser Technologie persönlich begegnen können.

Upozornenie : V tomto vedecko-výskumnom centre sa systematicky dokazuje funkcia technologického postupu a vynálezu s názvom
"Synchrónne nanokorekcie", od jej autora Romana Dávida z Lučenca  a je to zároveň jediné miesto kde sa s výhodami tejto technológie môžete stretnúť



                                                                ( Update date: 31.7.2024 )

          >Eutelsat 21B at 21.5°E_Low Symbol Rate>SR=185 ksym/s in satellite reception practice & Medina FM <


English: The frequency spectrum range of the transponder TP DW7, which is geographically concentrated into the western beam of the Eutelsat 21B
satellite at 21.5°E with SCPC radio carriers featuring a symbol rate (SR) of less than 200 ksym/s, and the benchmark of gain and reception quality
comparison between two reflectors 450/370, formed the basis of my research in the next chapter of the center focused on the lowest symbol rates (SR)
applied in the practice of satellite reception

German: Der Frequenzspektrumbereich des Transponders TP DW7, der geografisch in den westlichen Beam des Satelliten Eutelsat 21B bei 21,5°E
mit SCPC-Radioträgern konzentriert ist, die eine Symbolrate (SR) von weniger als 200 ksym/s aufweisen, und der Vergleich der Verstärkung und
Empfangsqualität zwischen zwei Reflektoren 450/370 bildeten die Grundlage meiner Forschung im nächsten Kapitel des Zentrums, das sich auf die
niedrigsten Symbolraten (SR) in der Praxis des Satellitenempfangs konzentriert


SK: Rozsah frekvenčného spektra transpondéra TP DW7,ktorý je geograficky koncentrovaný do západnej stopy družice Eutelsat 21B na 21,5°E s SCPC
rádio nosnými s parametrom SR<200 ksym/s a benchmark zisku a kvality príjmu v porovnaní dvoch reflektorov 450/370 vytvorili základ môjho výskumu
v ďalšej kapitole centra zameraného na tie najnižšie Symbolové rýchlosti SR aplikované v praxi satelitného príjmu




►►Eutelsat 21B at 21.5°E-Western : Low symbol rates (SR) in satellite reception practice


During the continuous signal monitoring of signal distribution, a symmetric reflector Prodelin with diameters of 450 and 370 cm was applied
Beim kontinuierlichen Signalmonitoring der Signalverteilung wurde ein symmetrischer Reflektor von Prodelin mit Durchmessern von 450 und 370 cm verwendet
Pri výkone kontinuálneho signálneho monitoringu signálnej distribúcie bol aplikovaný symetrický reflektor Prodelin s priemerom 450 a 370 cm

Installed symmetric reflectors and the diameter of their effective area : D=370 & 450 cm
Installierte symmetrische Reflektoren und der Durchmesser ihrer effektiven Fläche : D=370 & 450 cm
Inštalované symetrické reflektory a priemer ich efektívnej plochy : D=370 & 450 cm

                                               R1                                                                                                          R2
 dxsatcs-intelsat-901-spot-2-27w-sat-reception-prodelin-370-cm-low-symbol-rates-n         dxsatcs-intelsat-901-spot-2-27w-sat-reception-prodelin-450-cm-low-symbol-rates-400x200-n



Signálny reťazec je tvorený / The signal chain consists of the following components :  Prodelin 450/370 cm

Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL 9.75 F s LOF stabilitou +/- 10 kHz
PF Prodelin 370 cm > Primárny žiarič umiestnený v mechanizme manuálnej SKEW rotácie > polarizačná výhybka OMT typ ESA-1212-X/1> LNB SMW_Q-PLL type R,
LOF stabilita +/- 25 kHz


PF Prodelin 450_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications
that minimize any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide
flange
> SMW PLL LNB 9.75 GHz +/- 10 kHz
PF Prodelin 370 cm >
Primary feedhorn placed in the manual SKEW rotation mechanism > OMT type ESA-1212-X/1 > LNB SMW Q-PLL type R, LOF stability +/- 25 kHz


PF Prodelin 450_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder
Drehbank), mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs
und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche > SMW PLL LNB 9.75 GHz _ +/- 10 kHz
PF Prodelin 370 cm > Primärstrahler im manuellen SKEW-Rotationsmechanismus platziert > OMT Typ ESA-1212-X/1 > LNB SMW Q-PLL Typ R, LOF-Stabilität +/- 25 kHz

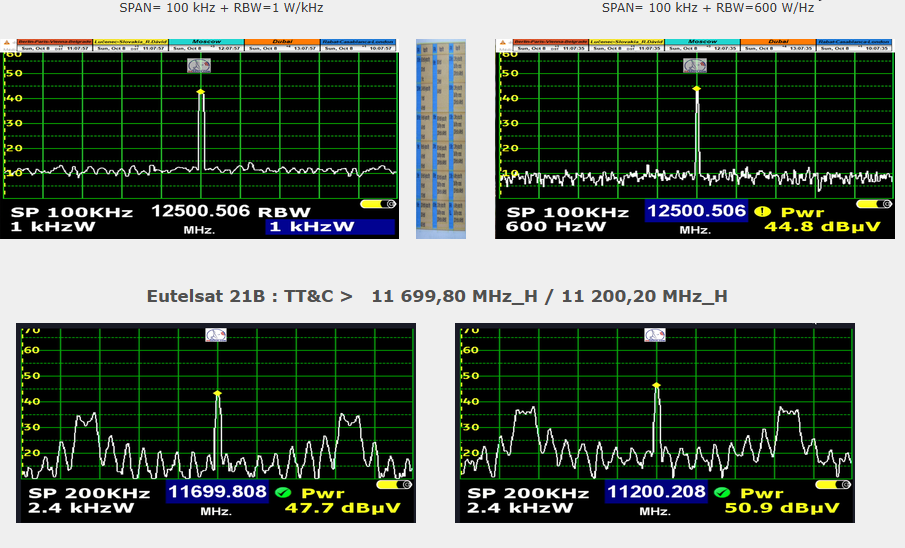

►►Eutelsat 21B at 21.5°E-Western : Beacon frequency / TT&C

                                Eutelsat 21B : BEACON FREQUENCY > f=12 500.5 MHz_V


                                                                              - šírka rozmietania SP=100 kHz -
                                                              - hodnota vstupných filtrov RBW= 1 W/kHz + 600 W/Hz -

► týmto som dokázal že mnou navrhnutý signálny reťazec generuje frekvenčné údaje s vysokou presnosťou (na jednotky tisícin-1/1000 z jednotky 1 MHz)
čiže publikované údaje sú hodnoverné a relevantné pre vedecko-výskumnú prácu v oblasti vlnovej fyziky

►I have demonstrated through this that the signal chain I have designed generates frequency data with high precision
(to the order of one-thousandth, 1/1000, of 1 MHz). Therefore, the published data is reliable and relevant.
                             SPAN= 100 kHz + RBW=1 W/kHz                                                                  SPAN= 100 kHz + RBW=600 W/Hz

dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-beacon-frequency-sp-100khz-rbw-1khz-01n   dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-televes-table-nn      dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-beacon-frequency-sp-100khz-rbw-600hz-02n



                          Eutelsat 21B : TT&C >   11 699,80 MHz_H / 11 200,20 MHz_H

   dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-TTC-frequency-11699.800-h-mhz-n      dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-TTC-frequency-11200.200-h-mhz-n

►►Eutelsat 21B at 21.5°E-Western-spectrum analysis : 11 599,530 MHz_H - Medina FM...



                                                                                  C1_11 599,250 MHz : Chada FM
                                                                                  C2_11 599,530 MHz : Medina FM
                                                                                  C3_11 599,760 MHz : MED Radio


                                            C2_Carrier width/Trägerbreite : 249 kHz

    SPAN=1 MHz : 11 599,250>11 599,530>11 599,760 MHz                       SPAN=2 MHz : 11 599,250>11 599,530>11 599,760 MHz
  dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-spectrum-analysis--span-1-mhz-02n          dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-spectrum-analysis--span-2-mhz-01n

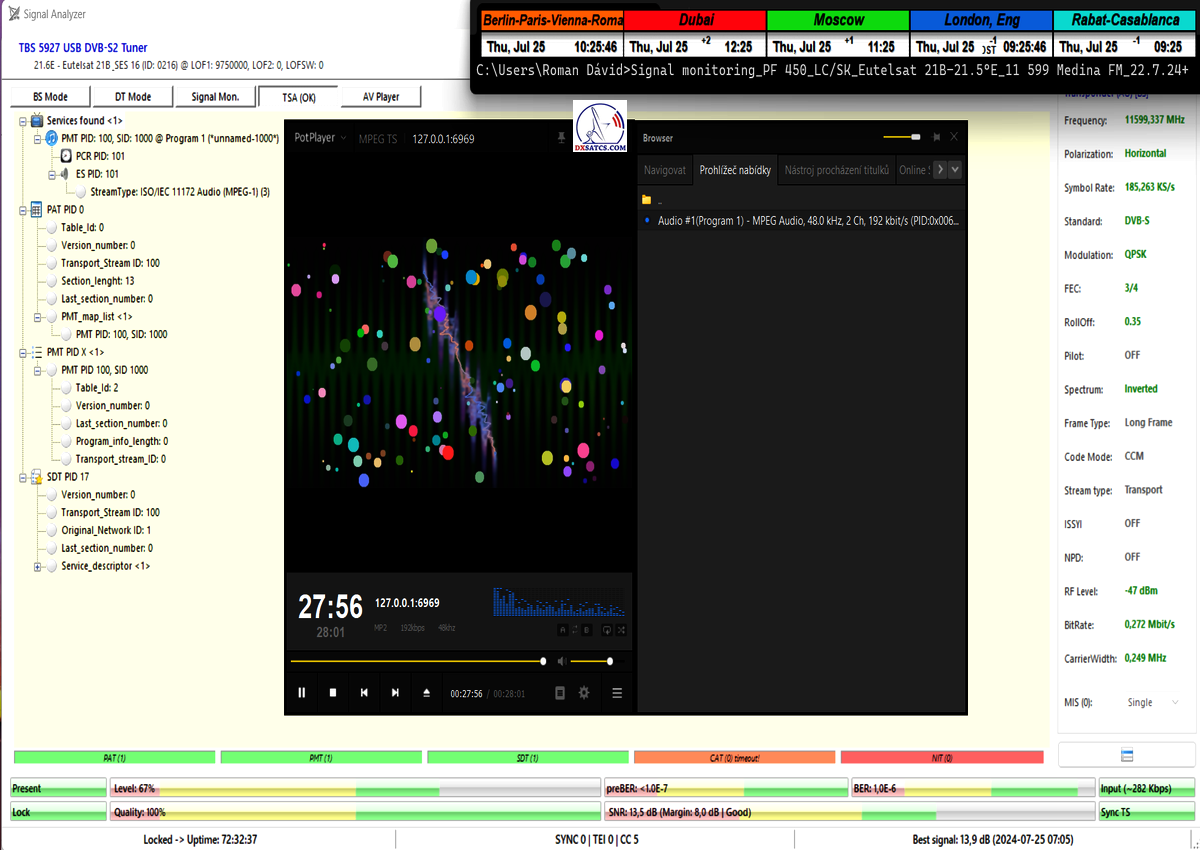

►►Eutelsat 21B at 21.5°E-Western-11 599,530 MHz : Frequency OFFSET or evidence of a deviation around 190 kHz between
the lock frequency and the actual frequency

►Evidence of frequency deviation or detuning, typically from 190 to 200 kHz, applicable to the HW/SW configuration TBS 5927 & EBSpro,
and clearly demonstrated on this radio carrier with an ultra-narrow carrier bandwidth.

►Nachweis einer Frequenzabweichung oder Verstimmung, typischerweise von 190 bis 200 kHz, die für die HW/SW-Konfiguration TBS 5927 & EBSpro
gilt und eindeutig auf diesem Funkträger mit einer extrem schmalen Trägerbandbreite demonstriert wird.

►Dôkaz o frekvenčnej odchýlke alebo podladení od 190 do 201 kHz,ktoré platí pre HW/SW konfiguráciu TBS 5927 & EBSpro a je jasne demonštrovaná na každej

rádio nosnej s ultra nízkou šírkou pásma nosnej.

 TBS 5927/EBSpro : Locking frequency 11 599.337>11 599,338 and  Downlink frequency : 11 599.530 MHz

                                                                       Frequency OFFSET : minus 192-193 kHz




                                      dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-frequency-offset-n

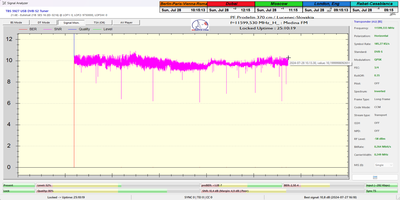

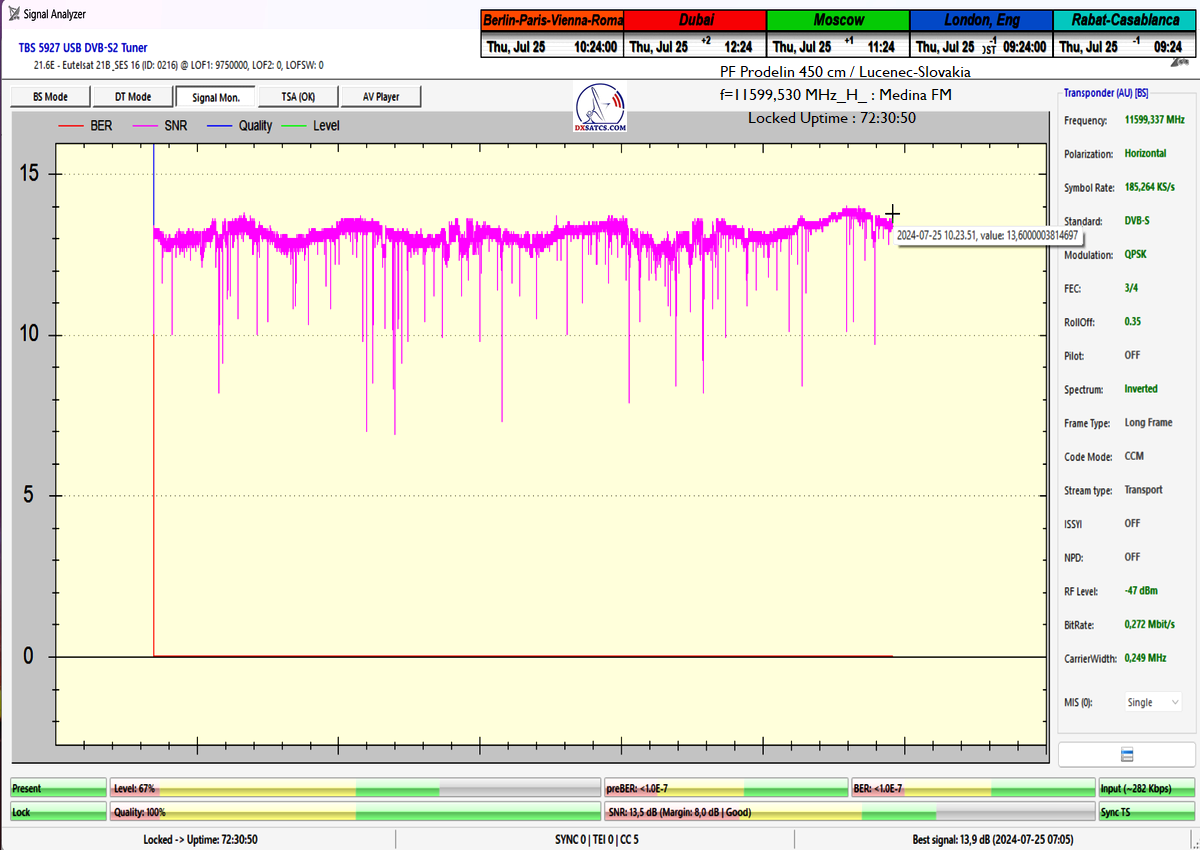

►►Eutelsat 21B-11 599,530 MHz : Comparison of peak quality in terms of increase in effective reflector area



►Successful application of physical theory into the practice of satellite reception: +80 cm @ +3.0-3.2 dB_SNR, or significant increase in quality relative
to the increase in effective reflector area by only 80 centimeters.This result in quality improvement demonstrates that despite a tree being in the field of view
of the main and side lobes of the symmetrical reflector, the electromagnetic wave path from the satellite to the installed 450 cm diameter reflector is unobstructed
or unshielded in terms of the line of sight to the satellite.

►Erfolgreiche Anwendung der physikalischen Theorie in der Praxis des Satellitenempfangs: +80 cm @ +3,0-3,2 dB_SNR oder signifikanter Anstieg
der Qualität im Verhältnis zum Anstieg der effektiven Reflektorfläche um nur 80 Zentimeter.Dieses Ergebnis der Qualitätsverbesserung zeigt, dass trotz eines Baums
im Sichtfeld der Haupt- und Seitenkeulen des symmetrischen Reflektors der Weg der elektromagnetischen Wellen von dem Satelliten zu dem installierten Reflektor
mit einem Durchmesser von 450 cm in Bezug auf die Sichtlinie zum Satelliten nicht behindert oder abgeschirmt wird.

►Úspešné aplikovania fyzikálnej teórie do praxe satelitného príjmu : +80 cm @ +3,0-3,2 dB_SNR,alebo vysoký rast kvality vo vzťahu k nárastu efektívne
plochy reflektora len o 80 centimetrov.Tento výsledok v raste kvality dokazuje že aj napriek tomu že v zornom uhle hlavného a postranných lalokov symetrického
reflektora sa nachádza strom,dráha elektromagnetického vlnenia z družice na inštalovaný reflektore s priemerom 450 cm nie je ničím rušená alebo tienená z hľadiska
výhľadu na družicu.

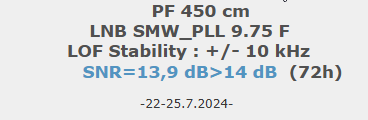

               PF 370 cm                                                                                       PF 450 cm
  LNB SMW : Q-PLL TYPE R
LNB SMW_PLL 9.75 F

 LOF Stability : +/- 25 kHz                                                             LOF Stability : +/- 10 kHz

 SNR=10,8-10,9 dB (24h)            +80 cm @ + 3,0-3,2 dB               SNR=13,9 dB>14 dB  (72h)

                 -27-28.7.2024-                                                                                                                        -22-25.7.2024-

dxsatcs-intelsat-901-spot-2-27w-sat-reception-prodelin-370-cm-low-symbol-rates-n                      dxsatcs-intelsat-901-spot-2-27w-sat-reception-prodelin-450-cm-low-symbol-rates-400x200-n
                                                +                                                                                                                 +

dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF370-full-25h-n                       dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-full-72h-n

                                        +                                                                                                                           +

dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF370-snr-per-25h-n                       dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-snr-per-72h-n
                                          +                                                                                                                         +

dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF370-TSA-25h-n                       dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-TSA-72h-n







►One of the most important tasks of applied wave physics in satellite reception practice is precisely achieving quality growth in terms of increasing
the effective area of the reflector,
which is not always a straightforward matter in many cases.All my efforts and research are aimed at achieving
a sufficient level of quality growth along with achieving full reception stability,as this problem is undoubtedly the biggest one in the field of wave physics

►Eine der wichtigsten Aufgaben der angewandten Wellenphysik in der Praxis des Satellitenempfangs besteht darin,das Qualitätswachstum im Hinblick
auf die Erhöhung der effektiven Fläche des Reflektors
zu erreichen,was in vielen Fällen nicht einfach ist.All meine Bemühungen und Forschungen zielen
darauf ab,ein ausreichendes Maß an Qualitätssteigerung zu erreichen und gleichzeitig eine vollständige Empfangsstabilität zu gewährleisten,da dieses
Problem zweifellos das größte in der Wellenphysik ist

►Jednou z najdôležitejších úloh aplikovanej vlnovej fyziky v praxi satelitného príjmu je práve dosiahnutie rastu kvality z hľadiska rastu efektívne plochy
reflektora
,čo nie je v mnohých prípadoch práve jednoduchou záležitosťou.Všetka moja snaha a výskum smeruje práve k dosiahnutiu dostatočnej úrovne
rastu kvality spolu s dosiahnutím plnej stability príjmu,pretože tento problém je tým nepochybne najväčším v oblasti vlnovej fyziky.

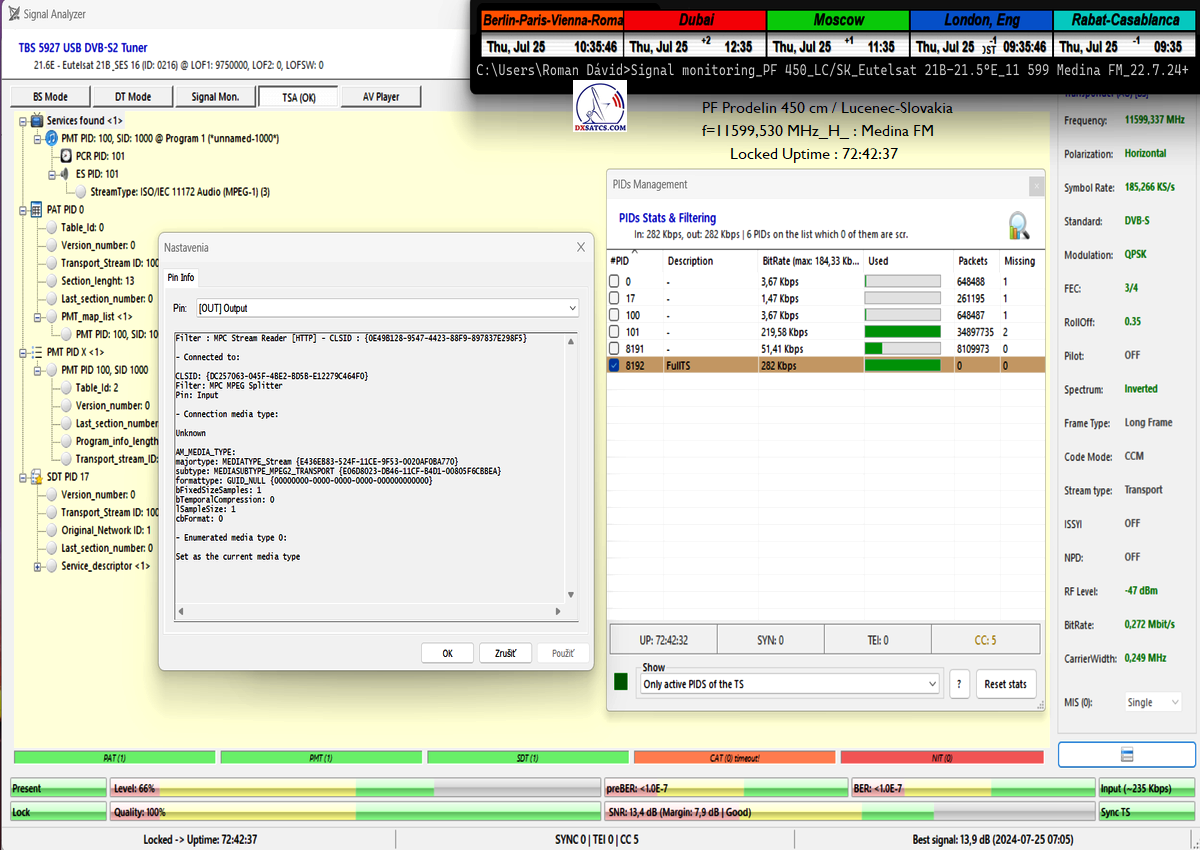

►►Eutelsat 21B at 21.5°E-Western-11 599,530 MHz-Medina FM : Statistics of PIDs in the TS and HTTP Stream reader



                                                                        11 599.530 MHz : Medina FM
                                                    Statistics of PIDs in the Transport stream and Stream reader
                                                          Statistik der PID im Transportstrom und Stream-Leser
                                                   PIDs štatistika v transportom streame a čítačka dátového toku


                 Audio#1 : MPEG-Audio,48.0 kHz,2 ch,192 kbit/sec  (PID:0x0065, PESID:0xc0)

   dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-HTTP-stream-reader-n

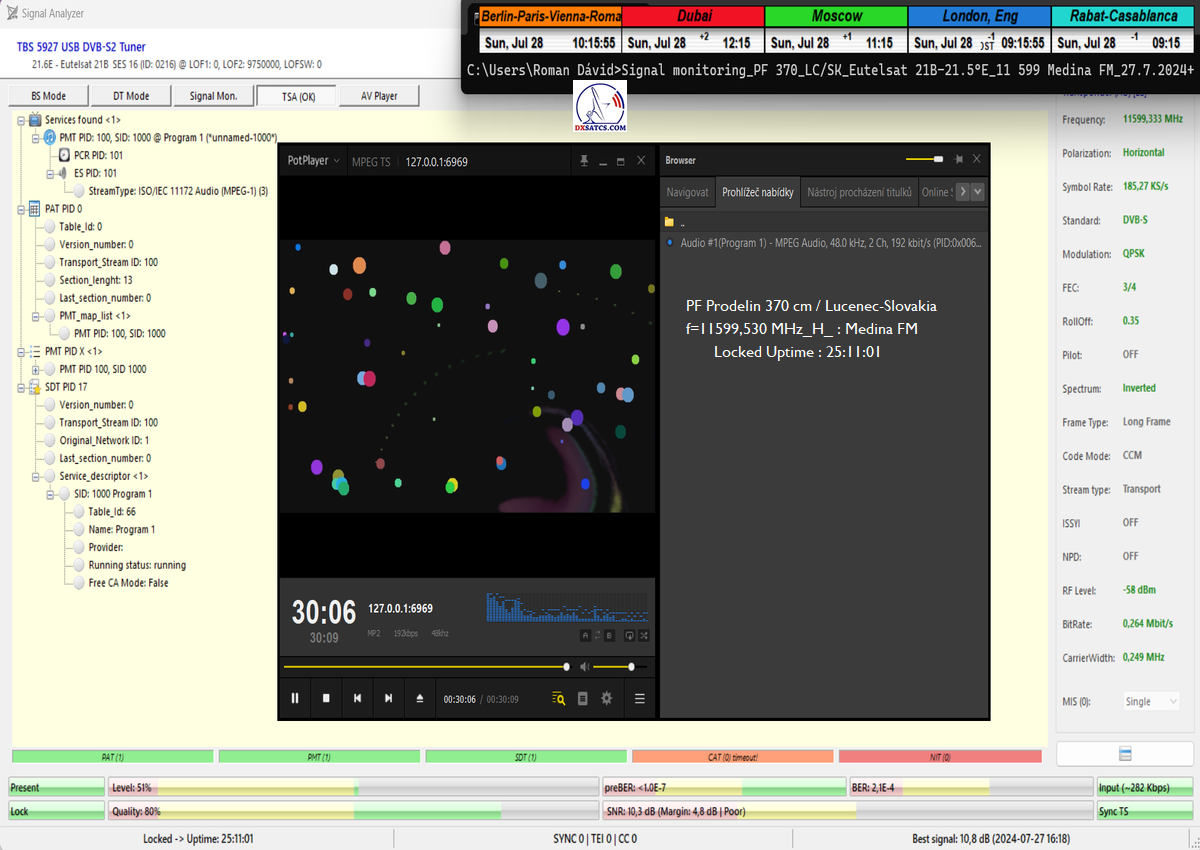

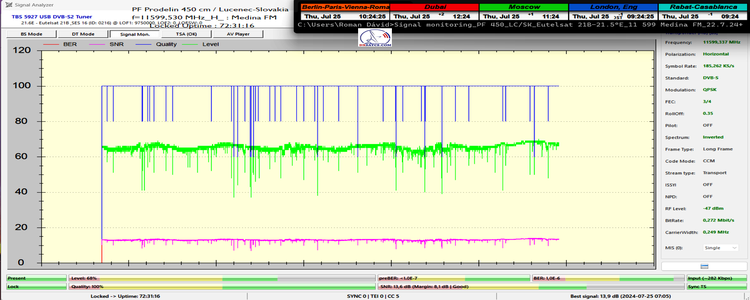

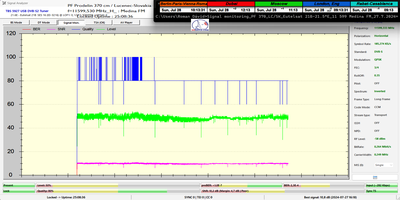

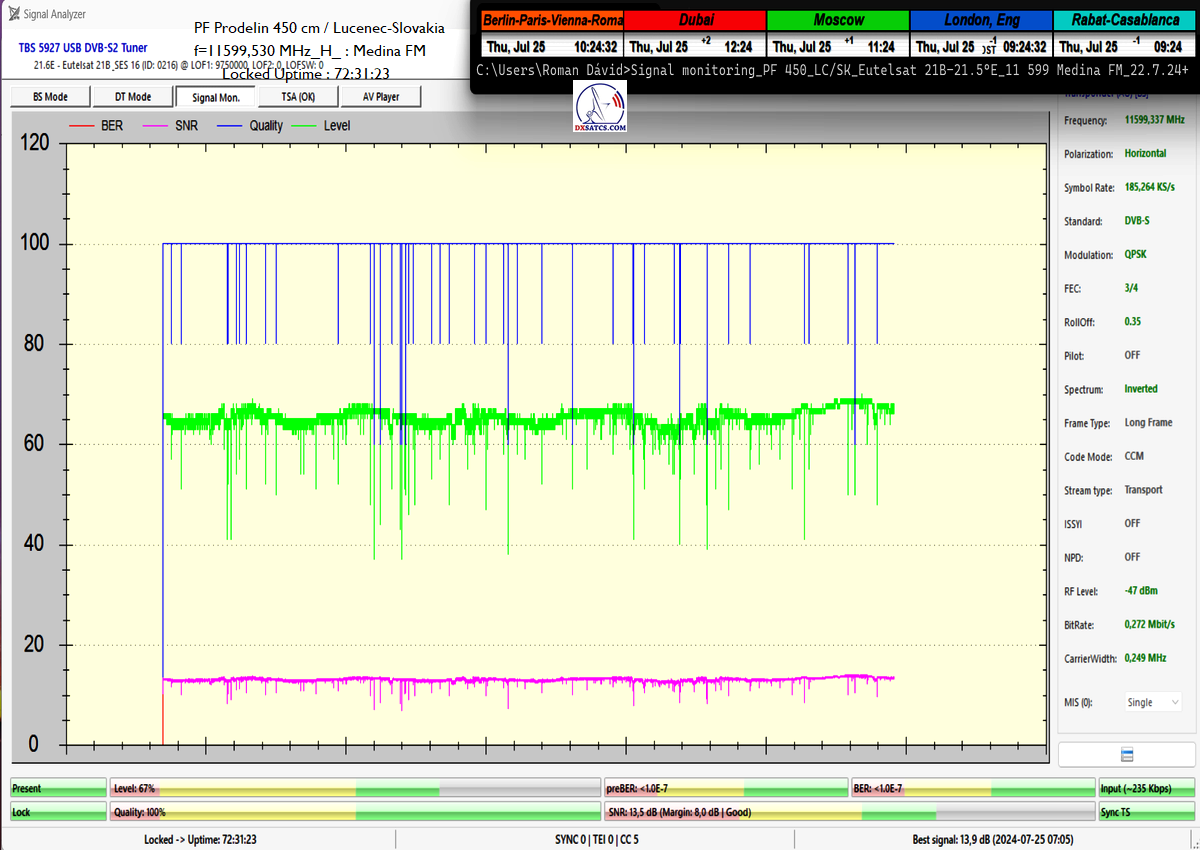

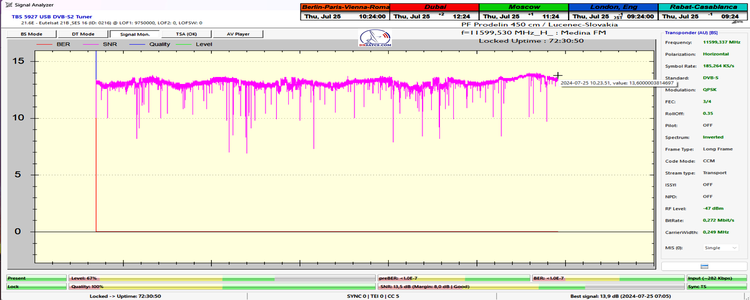

►►Eutelsat 21B at 21.5°E-Western-11 599,530 MHz-Medina FM: Continuous signal monitoring / Nepretržitý signálny monitoring



      >1,Monitored frequency f=11 599,530 MHz_H_SR=185 ksym/s_Medina FM<



                                                  Total unit of quantity of visualized evidence in signal monitoring : 97 hours
                                              Gesamteinheit der Menge an visualisierten Beweisen beim Signalmonitoring : 97 Std.
                                         Celková jednotka kvantity vizualizovaného dokazovania v signálnom monitoringu : 97 hodín

                                                               22-25.7.2024                               27-28.7.2024
                                                                     (450)                                          (370)
                                                 —————                   —————

                                                                      72h                                             25h



Eng_Classification of achieved results at f=11 599,530 MHz:  The visualized form of proving in the overall monitoring unit for t=97 hours on the Medina FM
radio carrier at f=11,599.530 MHz with an applied SR value of 185 ksym/sec, undoubtedly proves that I achieved 100% reception stability without a single interruption
in the continuity of carrier lock, with a peak quality SNR of 14 dB, and with a typical and permanently oscillating amplitude of the immediate reserve ranging from
7 to 8.5 dB. The high number of visualized drops in power intensity and subsequent quality, which were unrelated to potential shielding of the electromagnetic wave
trajectory from the satellite (as they also occurred on the PF 370 with a 100% view, not just on the PF 450 cm), never reached the noise threshold and oscillated
within the band of relatively high reception quality reserve. The occupancy of TP DW7 changed compared to the last signal monitoring of the Medina FM carrier
on 26.9 > 27.9.2023 + 6.10.2023 > 7.10.2023, so it is pointless to compare or possibly explain the causes of the significant increase in achieved peak quality from
the original level of SNR=11.4-11.6 to the current peak of SNR=13.9-14 dB.However,it remains a fact that the SMW LNB stayed the same and that I replaced
the originally used SMW OMT Ku-band with: "The system solution designed by Roman Dávid in 2008, consisting of only one piece of cast casting (not from CNC or lathe),
with physical modifications that minimize any wave reflections, maximize its signal throughput, with high conductivity of the tube, and specifically focusing on the
execution of the waveguide flange"


Auf Deutsch_Klassifikation der erreichten Ergebnisse bei f=11 599,530 MHz: Die visualisierte Form des Nachweises in der gesamten Überwachungseinheit
für t=97 Stunden auf dem Radio-Carrier Medina FM bei f=11,599.530 MHz mit einem angewendeten SR-Wert von 185 ksym/sec beweist zweifellos, dass ich eine
Empfangsstabilität von 100% ohne eine einzige Unterbrechung in der Kontinuität des Carrier-Locks erreicht habe, mit einer Spitzenqualität SNR von 14 dB und einer
typischen und permanent oszillierenden Amplitude der sofortigen Reserve im Bereich von 7 bis 8,5 dB. Die hohe Anzahl an visualisierten Einbrüchen in der Leistungsintensität
und der anschließenden Qualität, die in keinem Zusammenhang mit einer möglichen Abschirmung der elektromagnetischen Wellenbahn vom Satelliten stehen
(da sie auch auf der PF 370 mit einer 100% Sicht, nicht nur auf der PF 450 cm, auftraten), erreichten niemals die Rauschgrenze und oszillierten im Band der relativ hohen
Empfangsqualitätsreserve. Die Belegung des TP DW7 hat sich im Vergleich zur letzten Signalüberwachung des Medina FM-Carriers am 26.9 > 27.9.2023 +
6.10.2023 > 7.10.2023 geändert, daher ist es sinnlos, die Ursachen des signifikanten Anstiegs der erreichten Spitzenqualität von der ursprünglichen Ebene SNR=11,4-11,6
auf die aktuelle Spitze von SNR=13,9-14 dB zu vergleichen oder zu erklären. Es bleibt jedoch eine Tatsache, dass das SMW LNB gleich geblieben ist und dass ich den
ursprünglich verwendeten SMW OMT-Ku band: "Die von Roman Dávid im Jahr 2008 entworfene Systemlösung ersetzt habe, die nur aus einem Stück Gussguss
(nicht aus CNC oder Drehmaschine) besteht, mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, seine Signaldurchlässigkeit maximieren, mit hoher
Leitfähigkeit des Rohrs und speziell auf die Ausführung der Hohlleiterflansche abzielen"

Klasifikácia dosiahnutých výsledkov na f=11 599,530 MHz: Vizualizovaná forma dokazovania v celkovej jednotke monitoringu t=97 hodín na rádio nosnej Medina FM
na f=11 599,530 MHz s aplikovanou hodnotou SR=185 ksym/sec,týmto nespochybniteľne dokazuje že som dosiahol stabilitu príjmu na 100% bez jediného výpadku v kontinuite
Locku nosnej so špičkou kvality SNR=14 dB,pri typickej a permanentne oscilujúcej aplitúde okamžitej rezervy v rozsahu od 7 do 8,5 dB.Vysoký počet v grafe vizualizovaných
prepadov v intenzite výkonu a následne kvality,ktoré nijako nesúvisia s prípadným tienením traektórie elektromagnetického vlnenia z družice,(pretože sa opakovali aj na PF 370
s výhľadom na 100% nie len na PF 450 cm)nikdy nedosiahli šumový prah a oscilovali v pásme relatívne vysokej rezervy kvality príjmu.Obsadenie TP DW7 sa zmenilo,v porovnaní
s naposledy vykonaným signálnym monitoringom nosnej Medina FM dňa 26.9 > 27.9.2023 + 6.10.2023 > 7.10.2023
,čiže nemá význam porovnávať a prípadne vysvetľovať
príčiny výrazného rastu dosiahnutej špičky kvality z pôvodnej hladiny SNR=11,4-11,6 na súčasnú špičku SNR=13,9-14 dB,ale faktom ostáva že LNB SMW ostal rovnaký a že som
pôvodne použitú polarizačnú výhybku SMW OMT vymenil za :  "Romanom Dávidom navrnuté systémové riešenie z roku 2008
tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej vodivosti tubusu,s konkrétnym zameraním
na prevedenie vlnovodnej príruby "






                         PROVING > Eutelsat 21B at 21.5°E  -  Western beam
        Nepretržitý monitoring signálnych parametrov v dĺžke 1x72+ hodín
    Continuous monitoring of signal parameters for a period of 1x72+ hours




Deň záznamu monitoringu :  od 22.7.2024 do 25.7.2024

Intelsat 901 na 27,5°W : Vyžarovací diagram "Western"

                             zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
                                                            vyžarovací diagram pochádza zo zdroja : eutelsat.com

              dxsatcs-eutelsat-21b-21.5e-footprint-western-coverage-n



Wetterverhältnisse / Weather conditions / Poveternostné podmienky : Priebehy meteogramov zo zdroja shmu.sk  potvrdzujú
že počas celého priebehu monitoringu sa nevyskytli žiadne prehánky a prevládala jasná  a bezoblačná obloha,čiže príjem nebol nijakým
spôsobom negatívne ovplyvnený počasím.

               dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-shmu-teplota-tlak-01                    dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-shmu-vietor-zrazky-02



Methodological procedure of measurements / Methodisches Verfahren für Messungen / Metodický postup meraní

Vedecko-výskumné centrum autora Romana Dávida z Lučenca zamerané na zóny satelitného príjmu "Mimo stopy" na adrese www.dxsatcs.com
je tým dokázateľne prvým na svete,ktoré od roku 2020 začalo uplatňovať autorom zadefinovaný metodický postup meraní a zberu údajov
z kontinuálneho signálneho monitoringu s dostatočnou dĺžkou,ktorého výsledky sa nedajú akýmkoľvek spôsobom spochybniť.
Metodický postup stanovený autorom Romanom Dávidom týmto jednoznačne vylučuje akúkoľvek spojitosť dosiahnutých výsledkov s očakávaním
na sporadicky prítomné špičky výkonu,alebo na dočasné deje v rôznych častiach atmosféry,ktoré krátkodobo umožnia uskutočniť nestabilnú formu
družicového príjmu spadajúceho do kategorizácie náhody alebo "SAT DX". Zatiaľ čo všetky diskusné centrá po celom svete už viac ako 30 rokov
postupujú podľa pseudovedeckej antimetodiky meraní,ktorej všetky výsledky sa dajú ako celok okamžite spochybniť a označiť ich ako irelevantné
až zbytočné,vedecko-výskumné centrum Romana Dávida ako prvé a jediné na svete postupuje podľa metodického postupu meraní,ktorý generuje
nespochybnitelné výsledky,ktoré môžu byť použité pre ďalšiu vedeckú a výskumnú činnosť v oblasti satelitného príjmu.Prezentácia sekundových
lock-ov z frekvenčného spektra pri vysoko dynamických až permanentných zmenách v intenzitách výkonu v týchto zónach príjmu má samozrejme
nulovú vedeckú hodnotu lebo už nasledujúcu sekundu,minútu,hodinu... po lock-u môže kvalita poklesnúť na nulu a publikovanie týchto pseudo-analýz
je vo svojej podstate zbytočné a klamlivé.



Eng:

The scientific and research center of author Roman Dávid from Lučenec, focused on 'Out of footprint' satellite reception zones at www.dxsatcs.com
is demonstrably the first of its kind in the world, whose results cannot be questioned in any way. This is because since the year 2020,
it has been implementing a methodically defined procedure of measurements and data collection from continuous signal monitoring with sufficient
duration,as defined by the author.The methodical procedure defined by author Roman Dávid clearly excludes any connection of achieved results with
expectations of sporadically present performance peaks or temporary atmospheric phenomena,which momentarily enable an unstable form of satellite
reception falling into the categorization of coincidence or 'SAT DX'.While all discussion centers worldwide have been following a pseudoscientific
antimethodology of measurements for over 30 years,whose results can be immediately questioned and labeled as irrelevant or even pointless,
Roman Dávid's scientific research center stands as the first and only in the world to proceed according to a methodical measurement procedure,
which generates unquestionable results applicable to further scientific research in satellite reception.The presentation of second-locks from the frequency
spectrum during highly dynamic and persistent changes in power intensity in these reception zones inherently possesses zero scientific value because
the quality may drop to zero the following second,minute,hour... after the lock,rendering the entire presentation of this pseudo-analysis essentially
pointless and deceptive.



DE :

Das wissenschaftliche und Forschungszentrum des Autors Roman Dávid aus Lučenec, das sich auf 'Out of footprint' Satellitenempfangszonen
auf www.dxsatcs.com konzentriert,ist nachweislich das erste seiner Art weltweit,dessen Ergebnisse in keiner Weise angezweifelt werden können.
Dies liegt daran, dass es seit dem Jahr 2020 ein methodisch definiertes Verfahren zur Messung und Datensammlung aus kontinuierlicher
Signalüberwachung mit ausreichender Dauer implementiert hat,wie vom Autor definiert.Das methodische Verfahren,das vom Autor Roman Dávid
definiert wurde,schließt klar jede Verbindung der erzielten Ergebnisse mit Erwartungen an sporadisch auftretende Leistungsspitzen oder temporäre
atmosphärische Phänomene aus,die vorübergehend eine instabile Form des Satellitenempfangs ermöglichen,die in die Kategorisierung von Zufall
oder 'SAT DX' fällt.Während alle Diskussionszentren weltweit bereits seit über 30 Jahren einer pseudowissenschaftlichen Antimethodik der Messungen
folgen,deren Ergebnisse sofort als Ganzes in Frage gestellt und als irrelevant oder sogar überflüssig bezeichnet werden können,
handelt das wissenschaftliche Forschungszentrum von Roman Dávid als erstes und einziges auf der Welt nach einem methodischen Messverfahren,
das unbestreitbare Ergebnisse liefert,die für weitere wissenschaftliche und Forschungstätigkeiten im Bereich des Satellitenempfangs verwendet werden
können.
Die Darstellung der Trägerverriegelung im Frequenzspektrum während dynamischer und dauerhafter Änderungen in der Leistungsintensität
in diesen Empfangszonen hat selbstverständlich keinerlei wissenschaftlichen Wert,da die Qualität bereits die nächsten Sekunde,Minute,Stunde ...
nach der Trägerverriegelung auf null sinken kann,was die gesamte Präsentation dieser Pseudoanalyse im Wesentlichen nutzlos und betrügerisch macht.



                                     TBS 5927+EBSpro >>> SNR peak=14,0 dB

                                                                celkový čas signálneho monitoringu : 72 hodín

                                                                               od 22.7.2024 do 25.7.2024



KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...

       dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-FULL-End-72h-n



DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 72 hodín

     dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-SNR-End-72h-n


Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 72 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie





+24 hodín _ Priebežný stav v signálnom monitoringu dňa 23.7.2024 a online video ukážky z vysielania Rádia Medina FM _ TSA OK


-okamžitá kvalita osciluje okolo SNR=13 dB -

    dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-A01      dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-A02




48+ hodín_ Priebežný stav v signálnom monitoringu dňa 24.7.2024 a online video ukážka z vysielania Rádia Medina FM  _ TSA OK


-okamžitá kvalita osciluje okolo SNR=13 dB -


  dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-B01       dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-B02




72 hodín_ Priebežný stav v signálnom monitoringu dňa 25.7.2024 a online video ukážka z vysielania Rádia Medina FM_TSA OK


-okamžitá kvalita osciluje okolo SNR=13,5 dB -


 dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-C01   dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11599.530-mhz-Medina FM-PF450-C02



►►Eutelsat 21B at 21.5°E-LOW SR-satellite reception-copyright : Research project



 All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are results
that come  exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information  or its parts without author's permission is strictly prohibited.



 Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnej
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .

author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2024 / Slovak republic

                                         Roman Dávid-founder of Czech Slovak DX Satellite Club_Think-Tank
