M.Margala_DVB-T : Test širokopásmovej antény ASTA-3 v praxi príjmu českých a slovenských muxov z vysielačov Brno Kojál-H a Veľká Javorina-V v modulácii OFDM a výsledky analýz spektra a kvality s analyzátorom Unaohm EP 3000

Posted January 5th, 2012 by Roman Dávid.

DX Forum

Test širokopásmovej antény ASTA-3 v praxi príjmu českých a slovenských muxov z vysielačov Brno
Kojál-H a Veľká Javorina-V v modulácii OFDM a výsledky analýz spektra a kvality s
analyzátorom Unaohm EP 3000.

Špecifikácia príspevku :

autor : p.Marian Margala Bošáca
miesto meraní : Moravské Lieskové
dátum meraní : 27.10.2011

Abstrakt :

Tento príspevok sa zaoberá popisom praktických skúseností s príjmom vysielačov Brno Kojál a Veľká Javorina
so širokopásmovou anténou ASTA-3 v prostredí nehomogénneho elektromagnetického poľa miesta meraní Moravské Lieskové

Kľúčové slová :

DVB-T , OFDM , ASTA-3 , SFN-Single Frequency network , Unaohm EP 3000 , 64 QAM-8k

Obsah :

Popis prostredia meraní
Popis inštalácie
Meracie protokoly

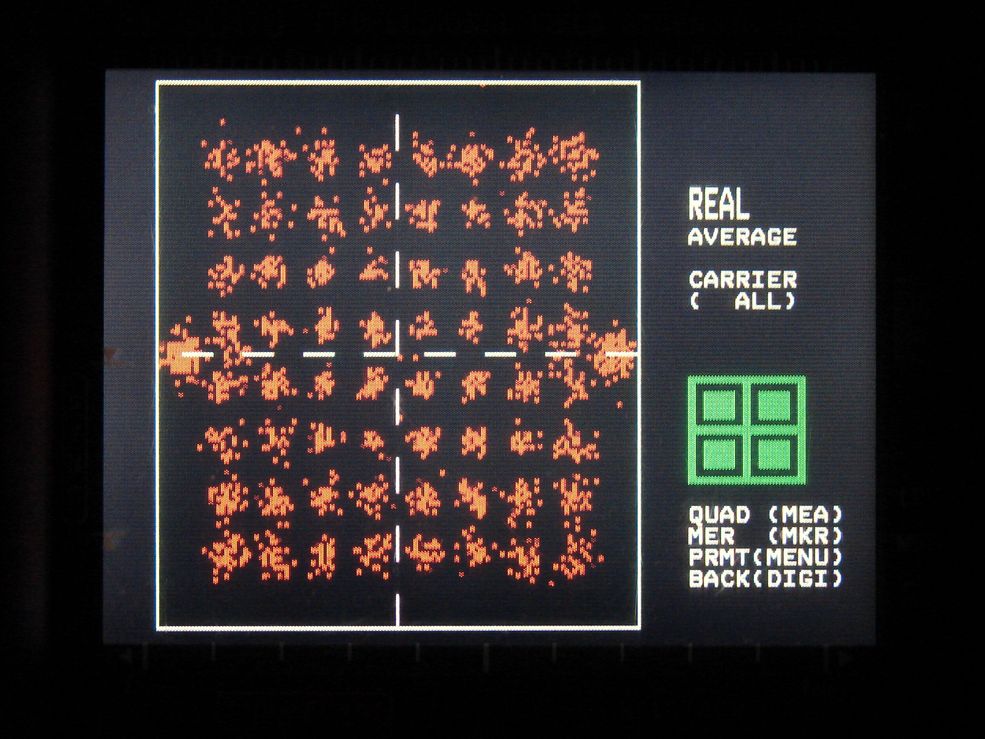

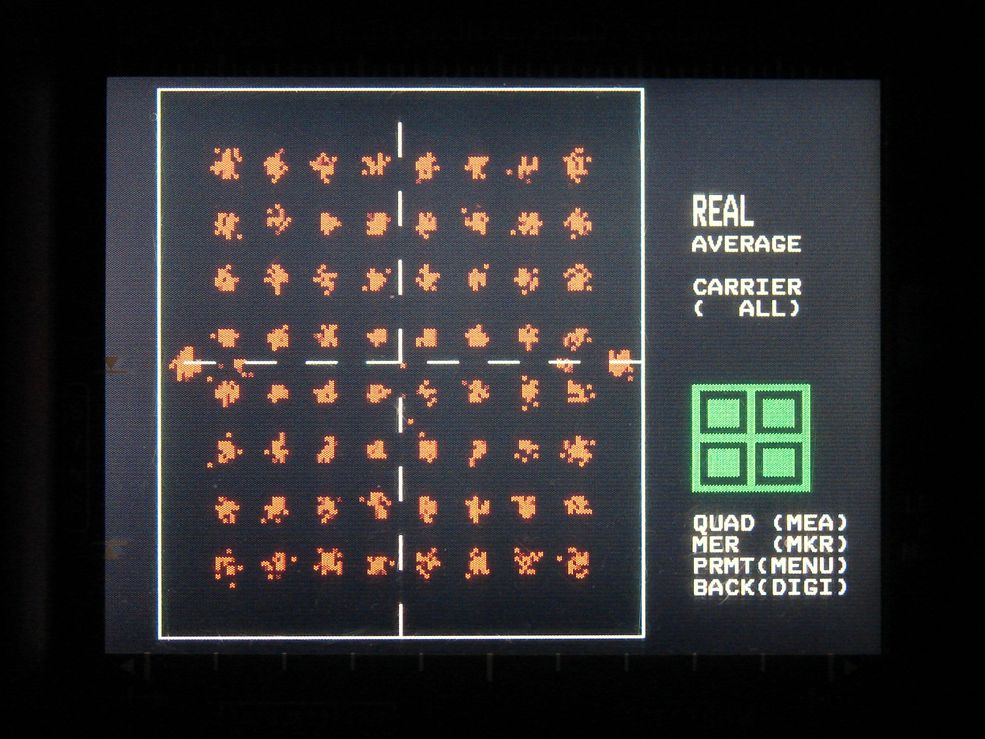

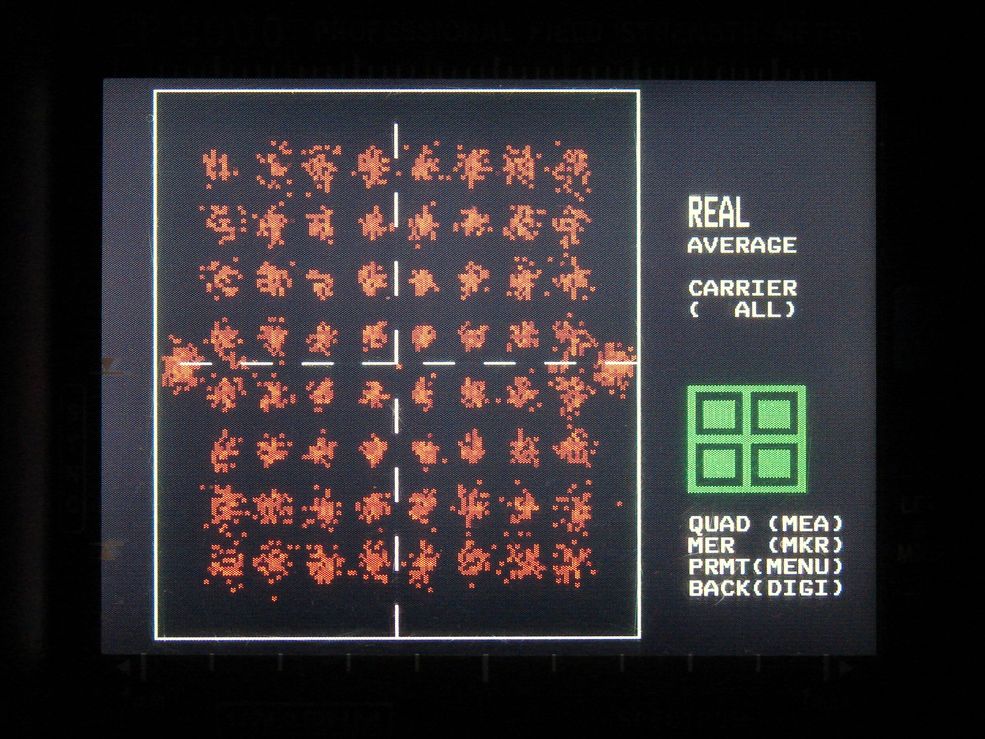

Analýza frekvenčného spektra a kvality príjmu

1, Popis prostredia meraní

V tomto prípade sa jedná o meranie ofdm signálu v lokalite poblíž hraníc s českou republikou,kedy práve vďaka tesnej blízkosti
hraníc je umožnený príjem cz muxov dostupných pre danú lokalitu.Základom pre úspešný príjem je prvotná identifikácia výkonu
a kvality nameraných zložiek,kedy sa práve meraním definuje výber typu prijímacej antény a konkrétne kmitočty,ktoré budú pre
trvalý príjem bez výpadkov použitelné.Pre vytvorenie prijímacej zostavy bola použitá anténa,ktorá je rozšírená ešte z čias
analogového príjmu a zakupovala sa najma kvoli nízkej cene.Vdaka svojej širokopásmovosti umožnovala v istých vyhovujúcich
podmienkach príjem tv staníc z roznych smerov.Tento typ antény je v odborných kruhoch často zatracovaný a údajne pre príjem
nepoužitelný.Merania však potvrdili skutočnosť,kedy práve v texte spomenutá anténa po istých technických úpravách v
nehomogénnom poli najma kopcovitom teréne vykazuje svojimi hodnotami meraných kmitočtov v porovnaní so smerovými
anténami omnoho stabilnejšie údaje pre prevádzku.Prax potvrdila,že pre výber vhodného typu antény je preto nutná aj definícia
popisu prostredia,v ktorom bude anténa umiestnená.

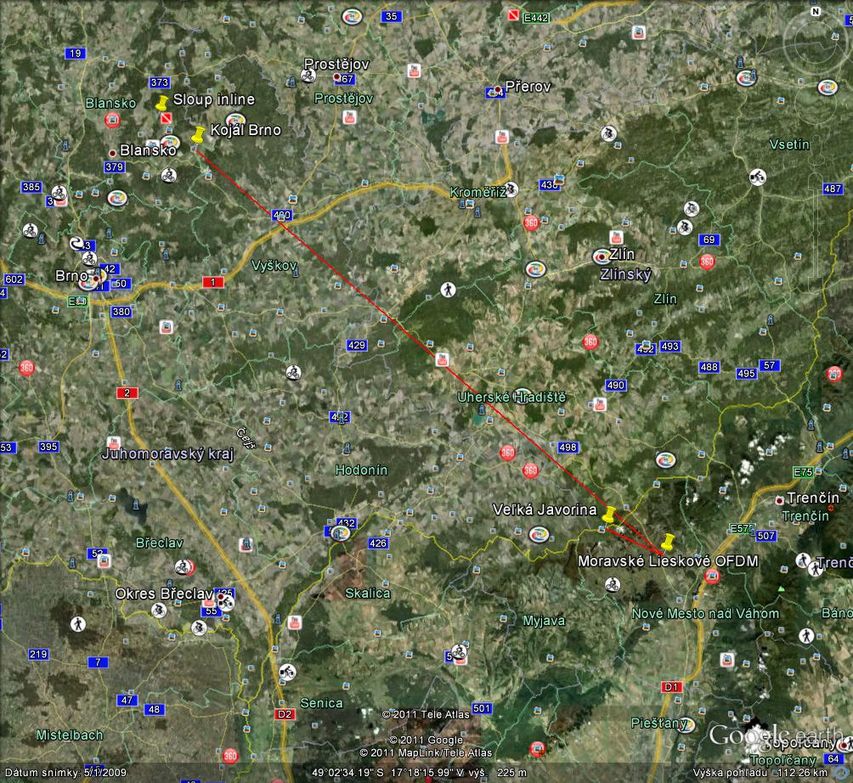

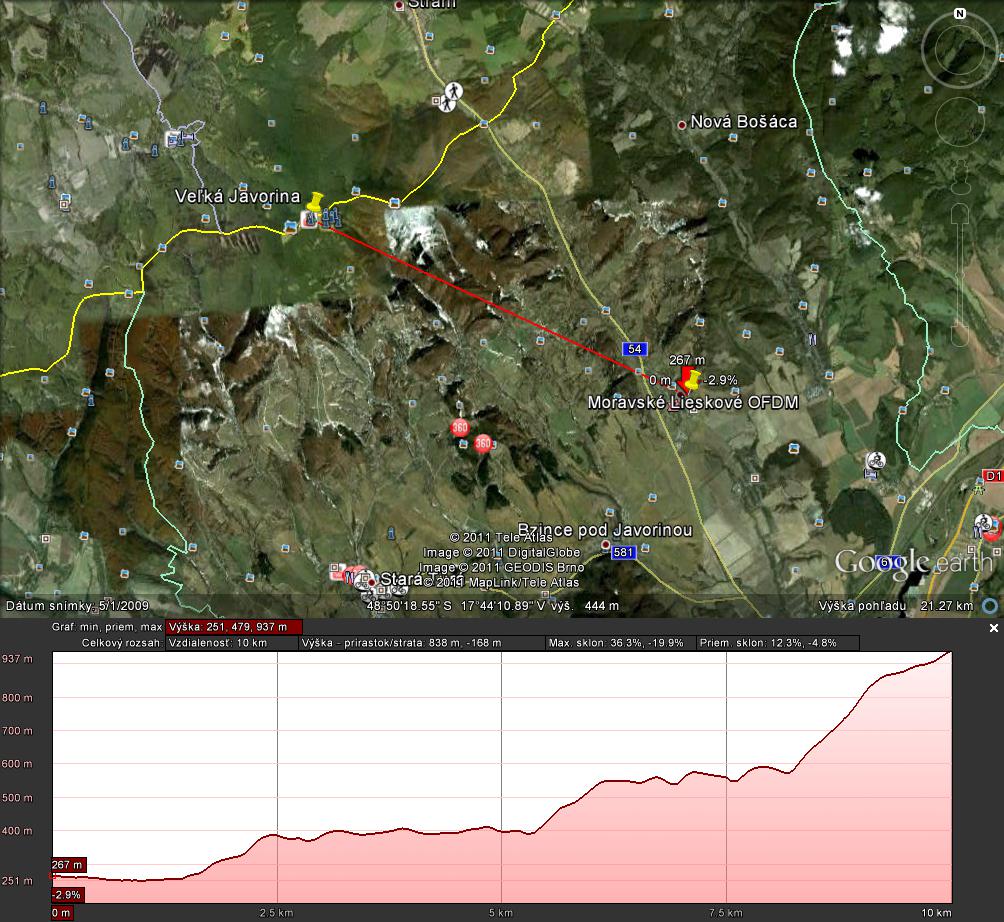

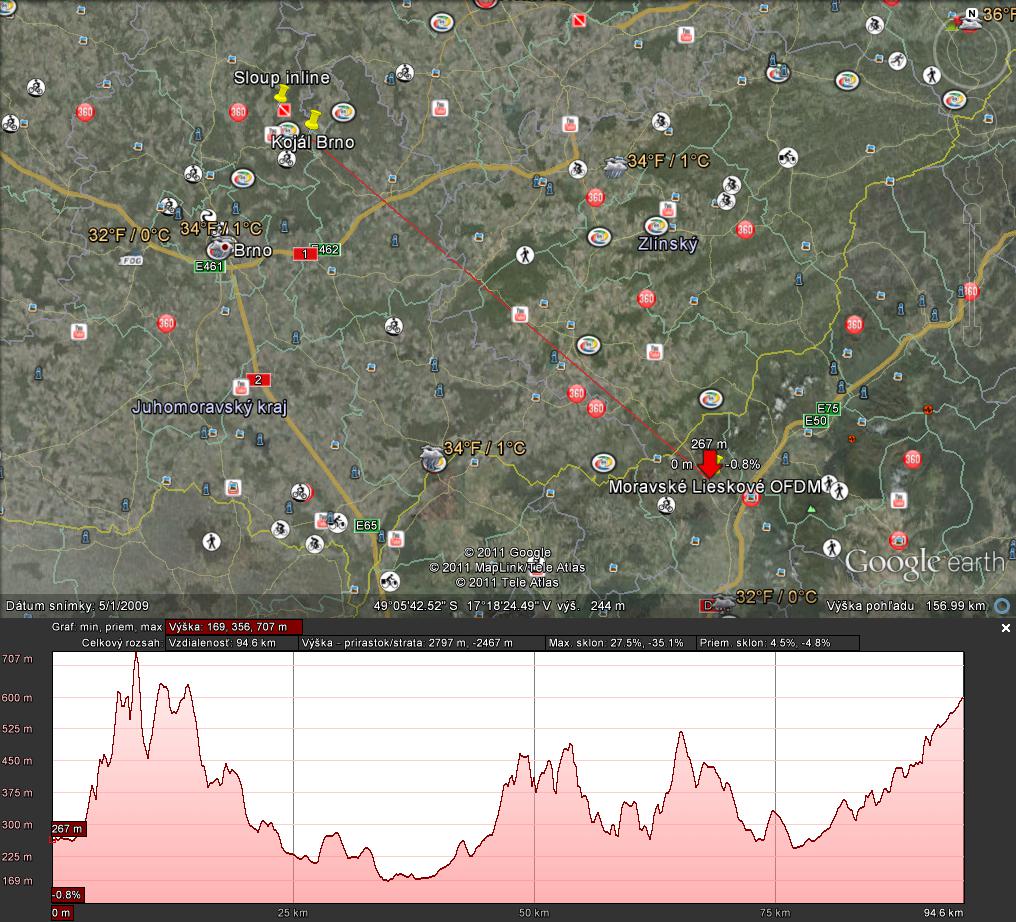

geografické činitele v signálnej trase : sklon reliéfu , nadmorská výška , vzdialenosť /zdroj Google.com/

Moravské Lieskové > Brno Kojál > Veľká Javorina

2, Popis inštalácie

Anténa je umiestnená na kovovej trubke vo výške cca 1,8 m na streche rodinného domu s ihlanovou strechou,ktorá je pokrytá
krytinou páleného typu.Pod pojmom technická úprava na anténe sa rozumie demontáž povodného vstavaného zosilnovača,
ktorý je nahradený symetrizačným členom pre pásmo UHF.V povalových priestoroch strechy je vo vzdialenosti cca 5 m od antény
umiestnený priebežný zosilňovač pre UHF pásmo G - 25 dB 12 V s konektormi typu IEC.Následne je táto časť zvodu privedená na
vstup rozbočovača PTR 21 A,ktorý rozbočuje signál do dvoch smerov a umožnuje napájanie predzosilňovača cez príslušnú a na
tele rozbočovača označenú vetvu. Ako napájač bol použitý štandartný zdroj o hodnotách 12 V 100 mA s výhybkou typu IEC.

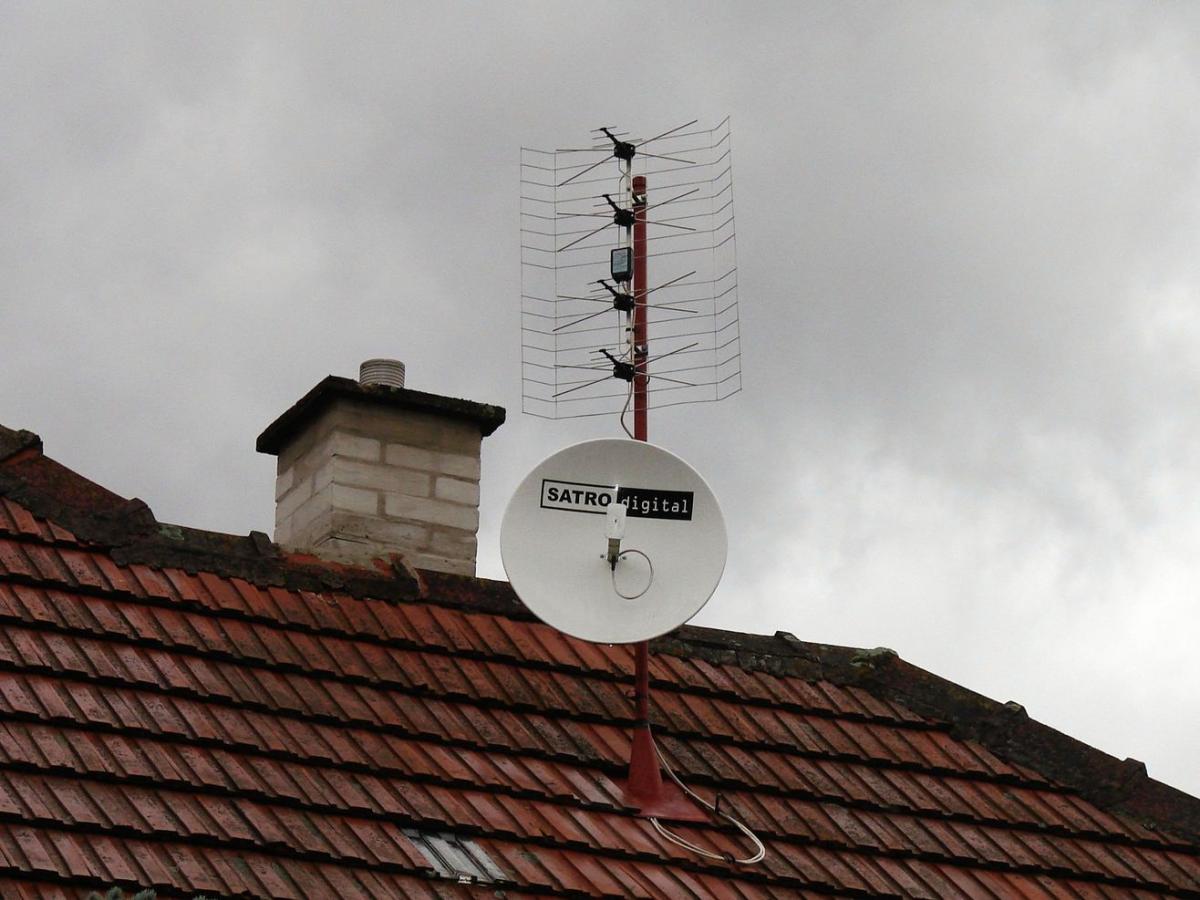

inštalácia antény Asta-3 Asta-3

Popis prijímaných frekvencií.

Príjem CZ - Brno Kojál 29.kanál,40.kanál,59.kanál horizontal
Príjem SK - Veľká Javorina 56.kanál,57.kanál vertikal

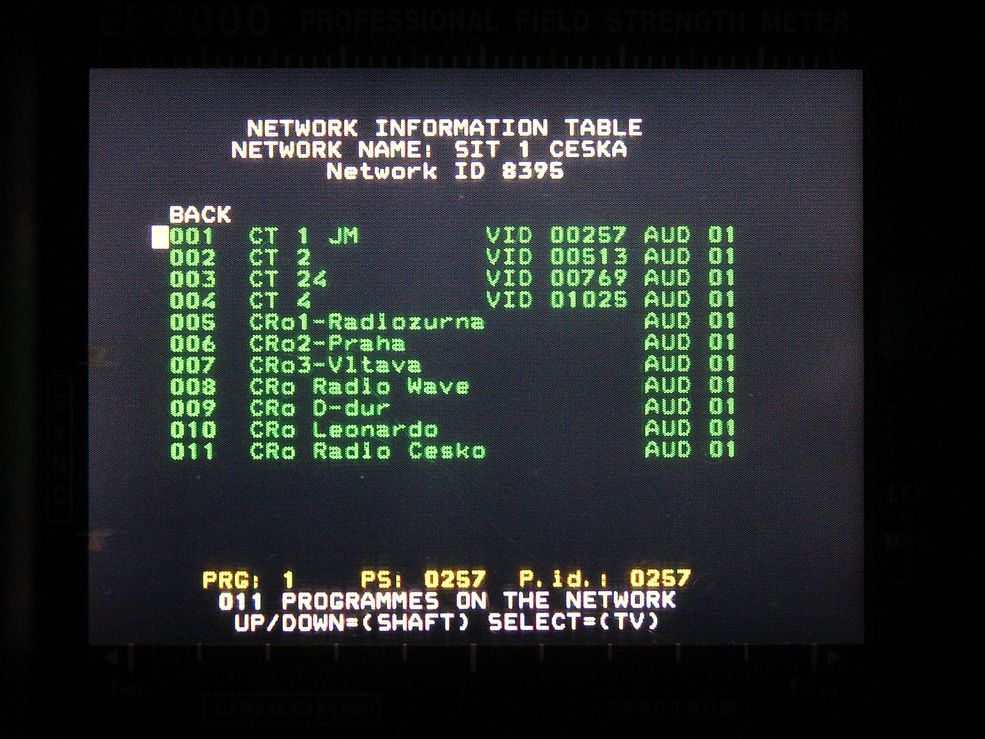

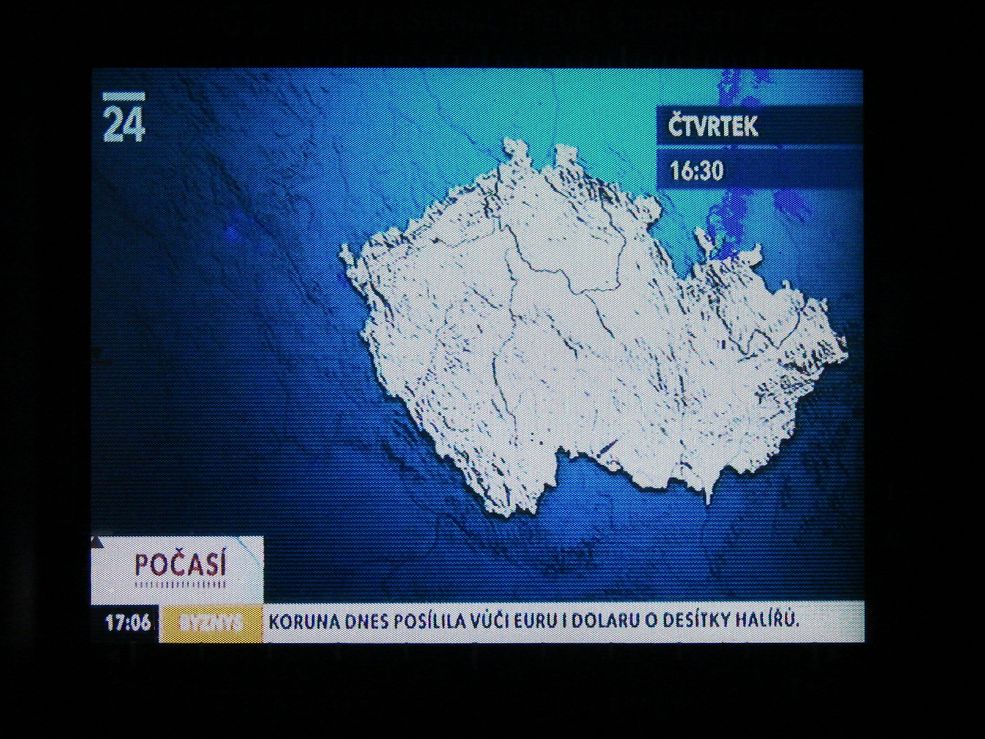

29.kanál    538 Mhz      Vys.sieť č.1 verej.mux    Čt 1,Čt 2,Čt 24,Čt 4

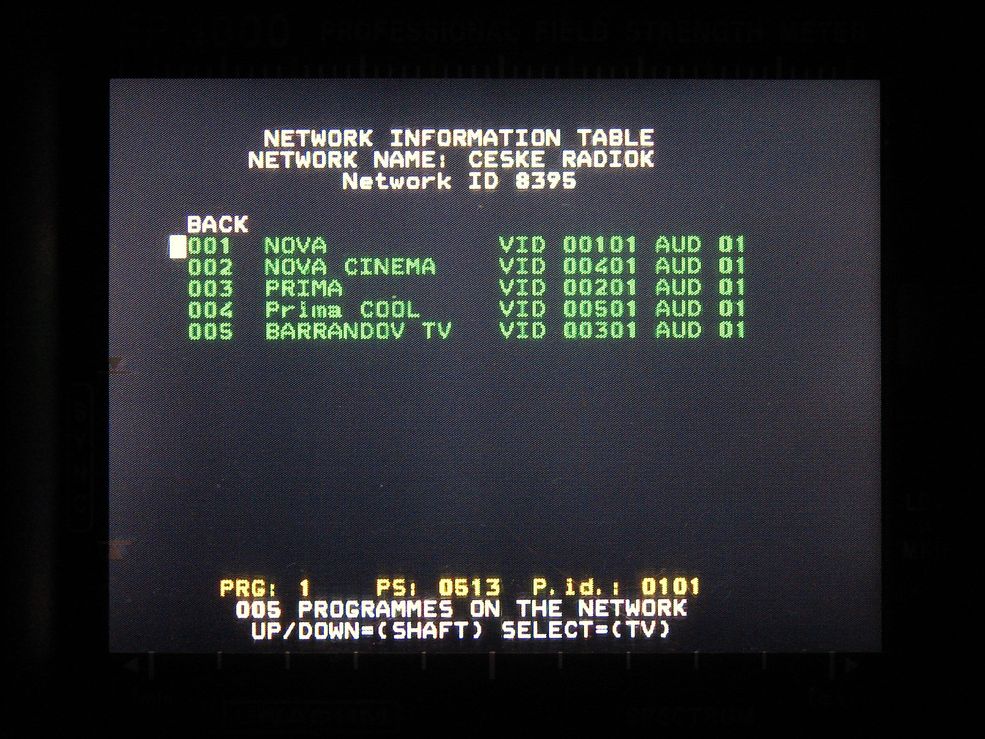

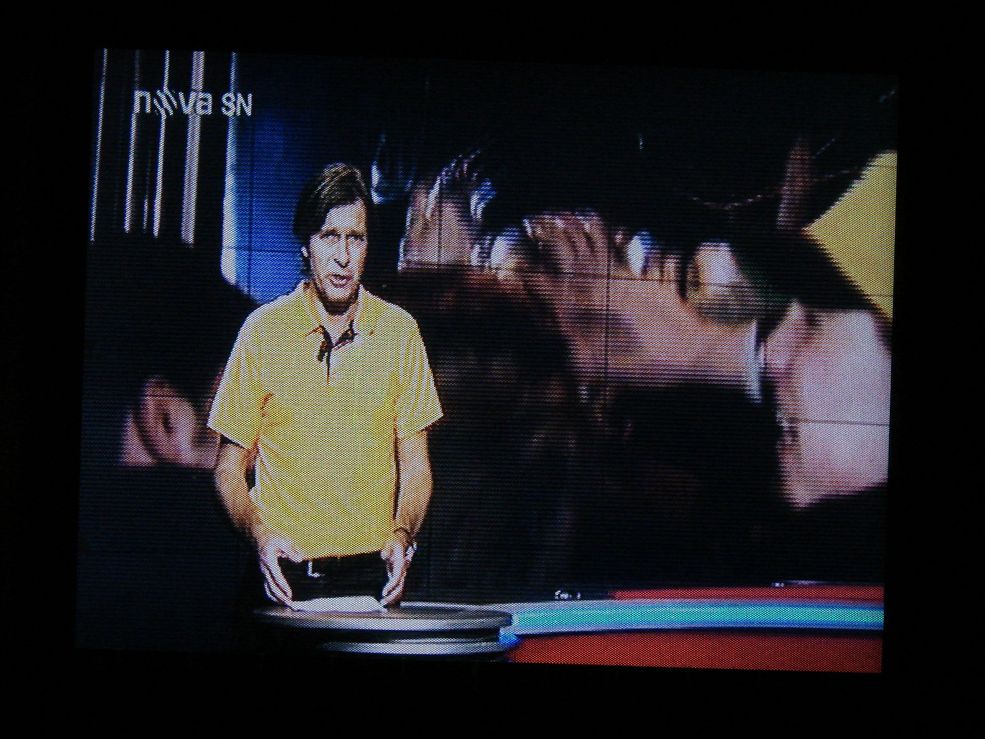

40.kanál    626 Mhz      Vysielacia sieť č.2           Nova,Prima,Barrandov,Nova Cinema,Prima Cool

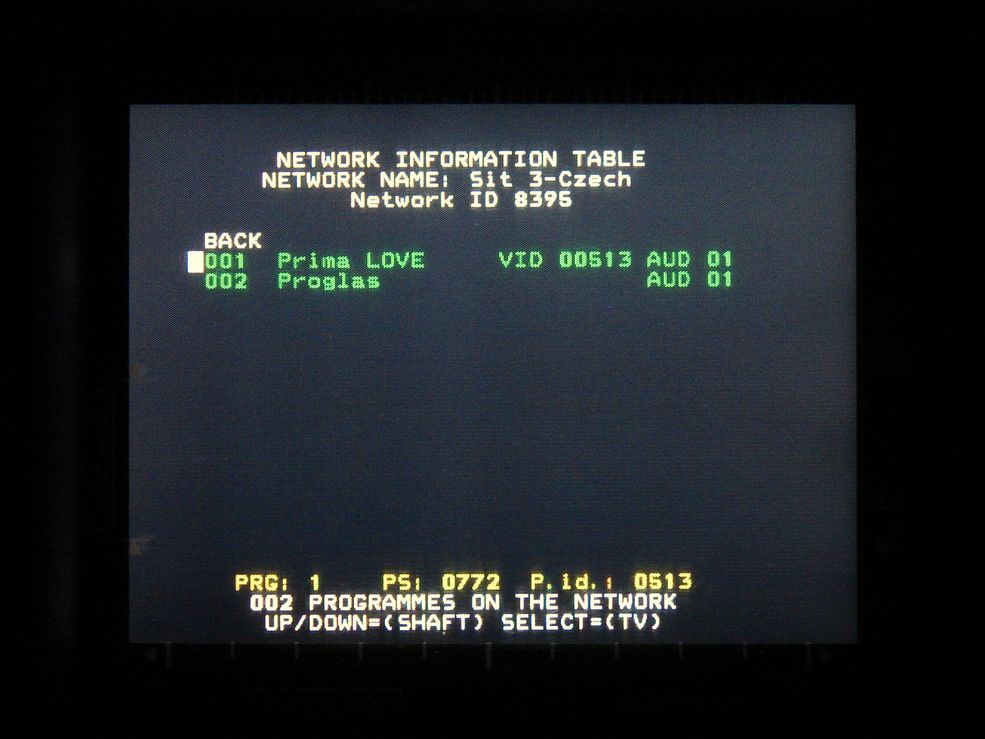

59.kanál    778 Mhz      Vysielacia sieť č.3           Prima Love

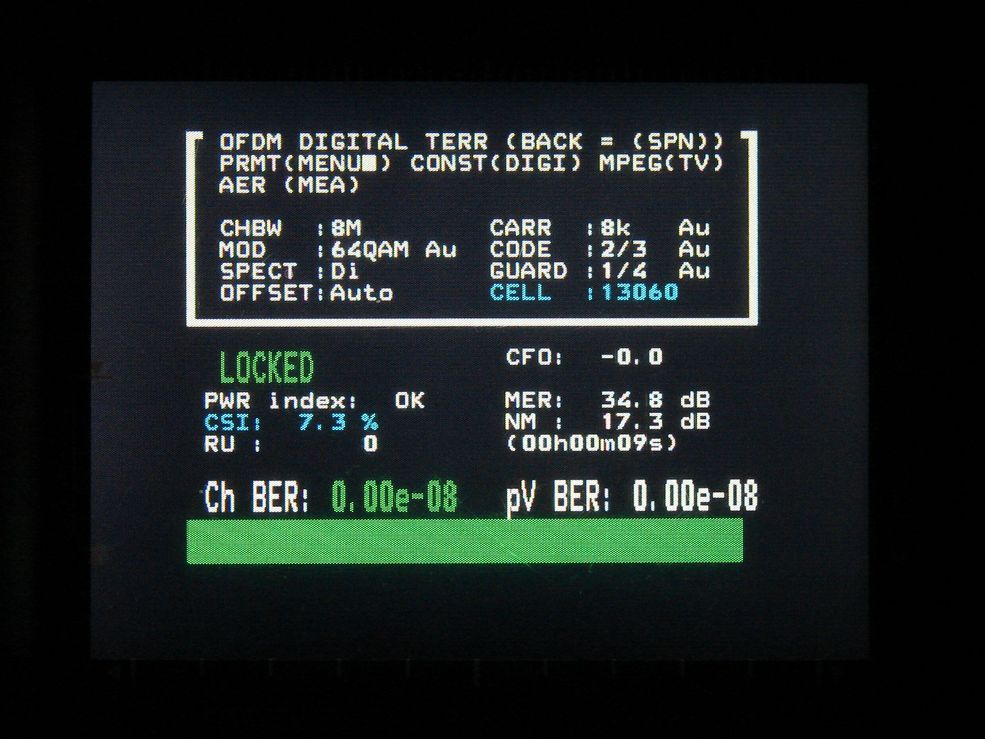

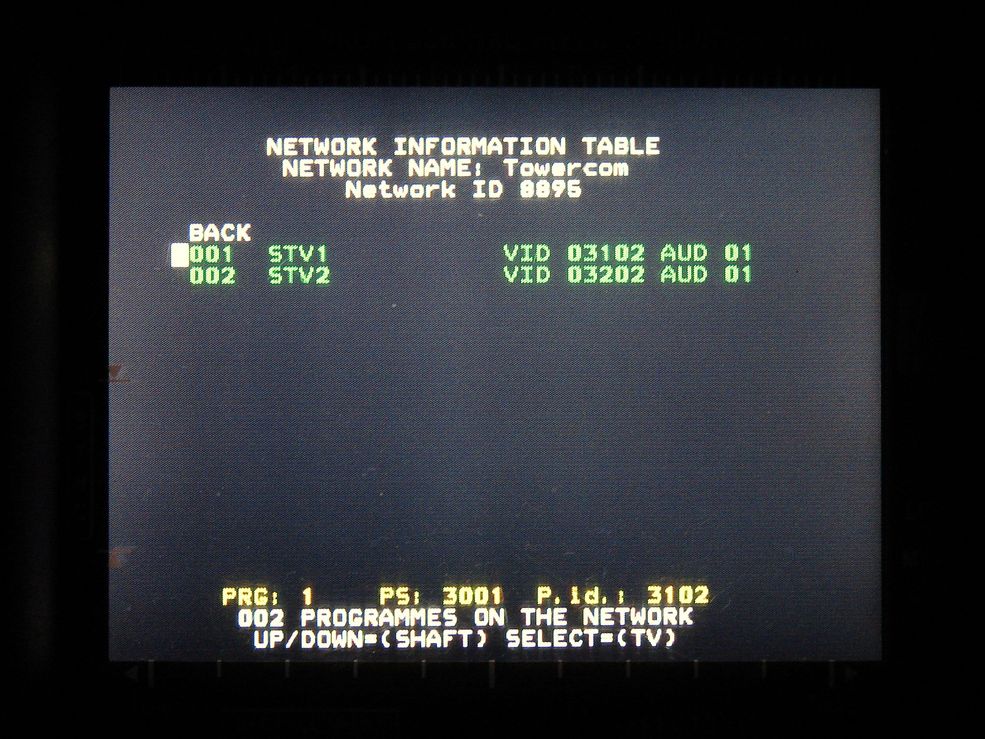

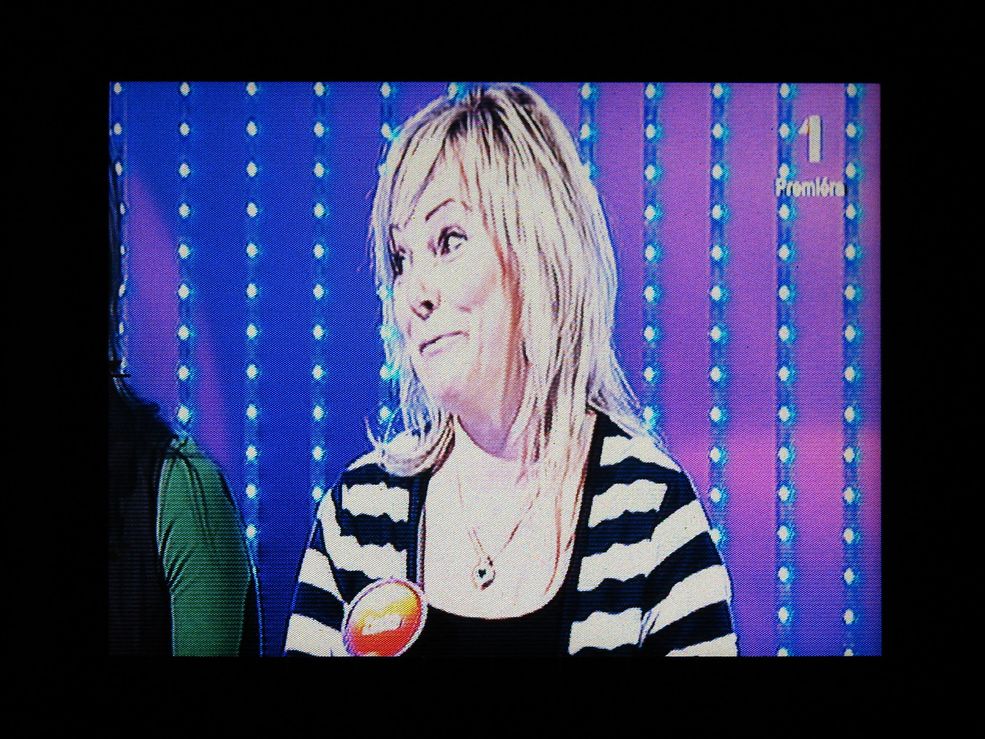

57.kanál    754 Mhz      Verejnoprávny mux.        Stv 1 , Stv 2

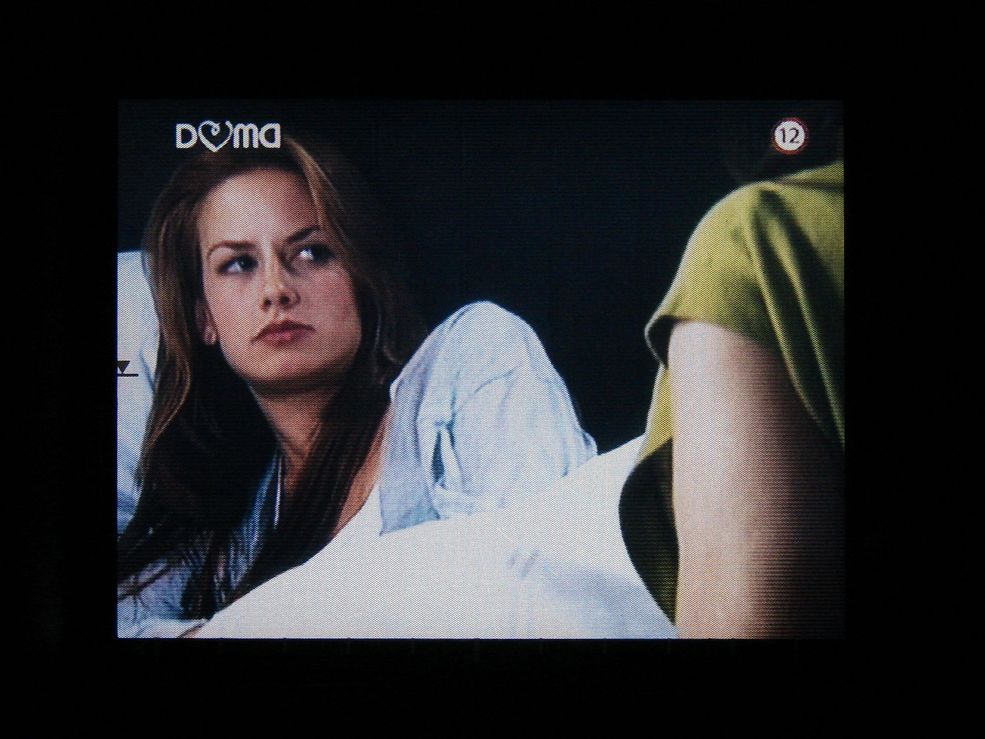

56.kanál    762 Mhz      Druhý multiplex              Joj,Joj plus,Markíza,Doma.

Pre príjem v texte uvedených muxov je použitý receiver STARcom 8817.

STARcom8817 Version2 - 08/02/10-viď tech informácie

Prioritou pri nastavovaní pomocou mer.zariadenia bol príjem cz muxov,čomu zodpovedala aj polarizácia antény – horizontal.
Vzhľadom ku blízkosti vys.Veľká Javorina aj napriek inej polarizácii je príjem sk muxov umožnený,čo dokumentujú v mer.
protokoloch namerané údaje.Objekt je od vys.Veľ.Javorina vzdialený 9,9,km s priamou viditeľnosťou bez prekážok.Meranie
sk muxov v danom čase potvrdilo rozdielnu amplitúdu u kanálov 56,57.Túto skutočnosť je možné odovodniť existenciou
jednofrekvenčnej siete u kanálu 57.Princíp zníženia,príp.navýšenia výkonu voči 56.kanálu definujú podmienky prostredia,

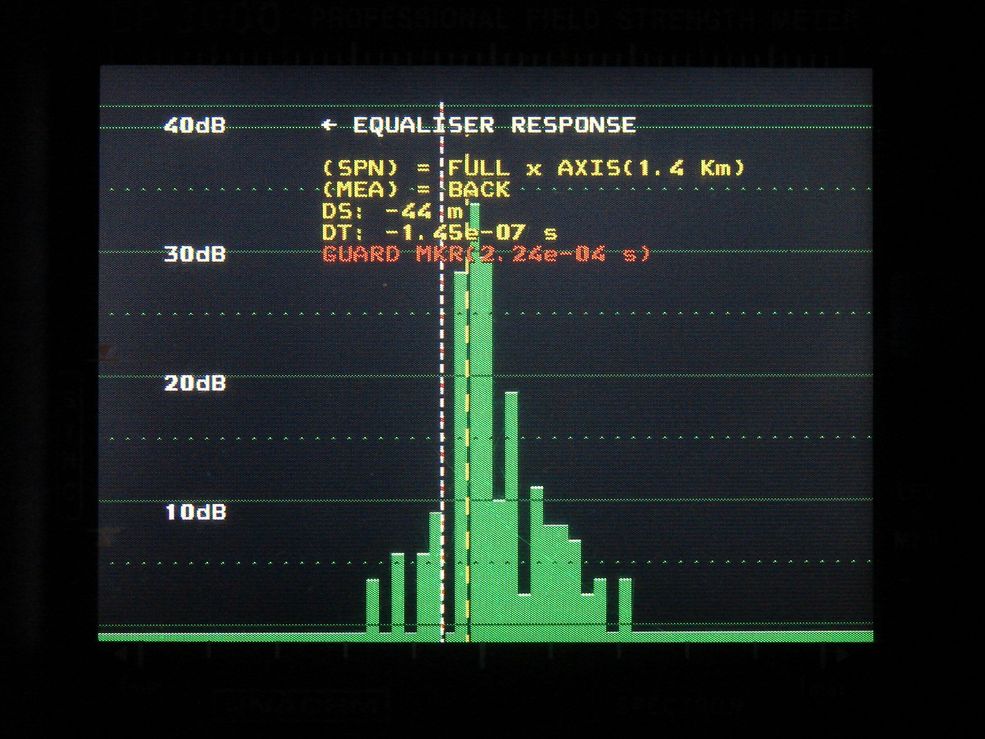

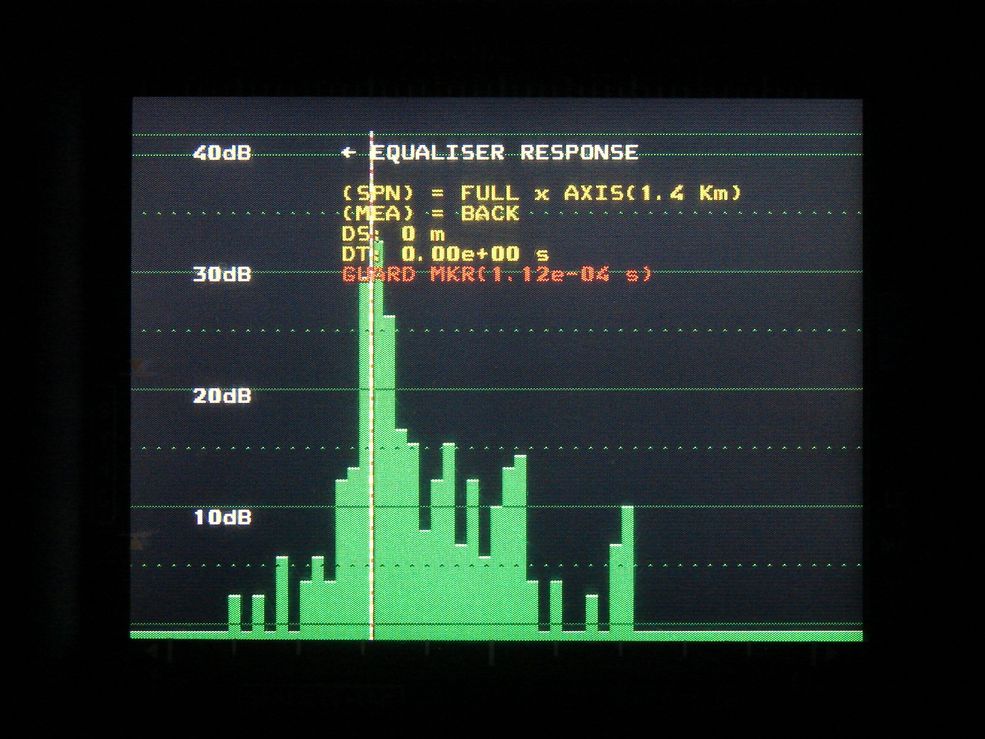

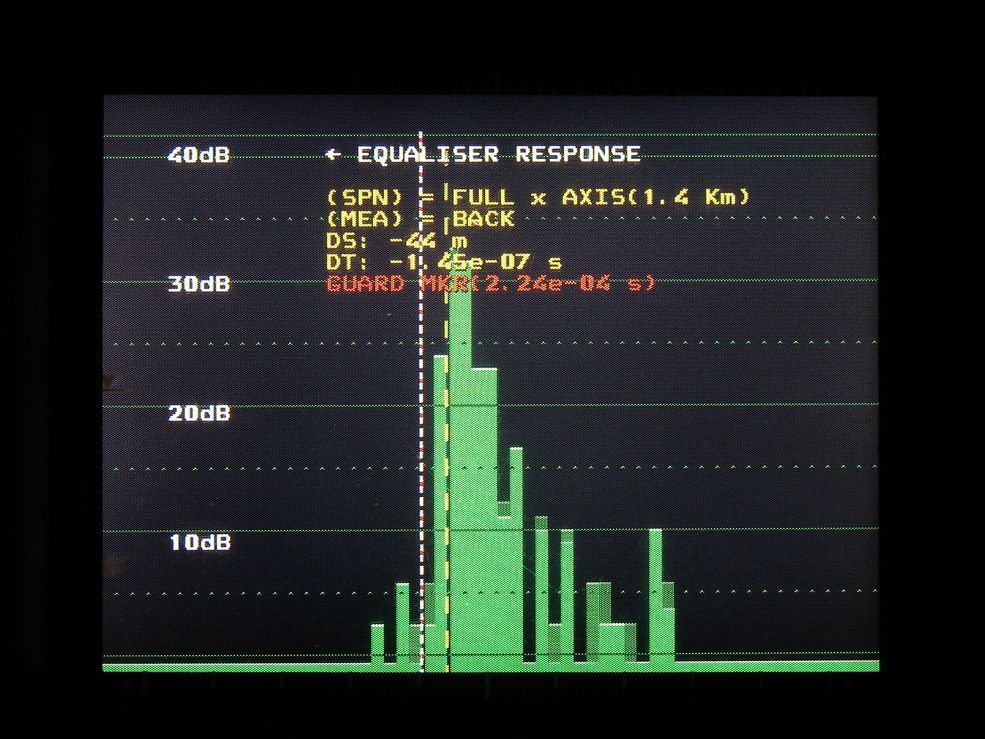

ktoré umožňujú tzv.viaccestné šírenie danej frekvencie v rámci SFN - Single frequency network,kedy odrazy spôsobia nárast
príp.výkonový prepad obálky v režime spektra.Úbytok výkonu nastane v čase,ked odrazený signál prichádza na vstup antény
mimo fázu prijímanej frekvencie a tým sa znižuje amplitúda(výkon).Nárast výkonu nastane v čase,ak odrazený signál prichádza
na vstup antény vo fáze s prijímanou frekvenciou a tým dochádza k nárastu amplitúdy(výkonu).Spomenutý úkaz vo vačšine
prípadov vykazujú hornaté prostredia,ktoré svojím profilom znásobia množstvo odrazených signálov a tým dochádza ku

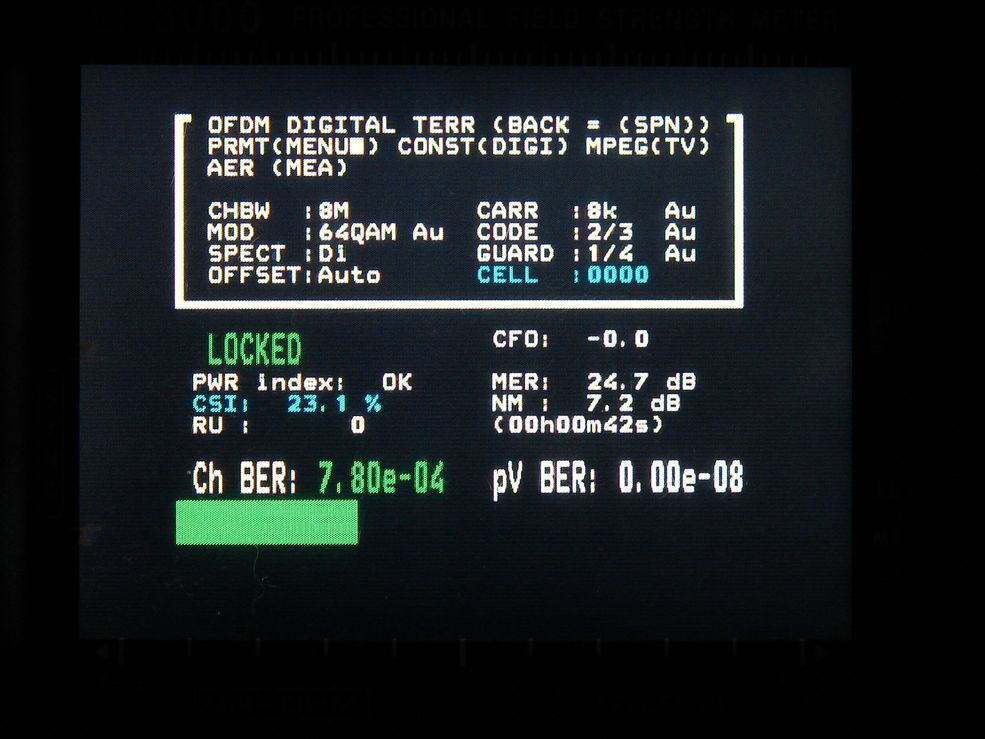

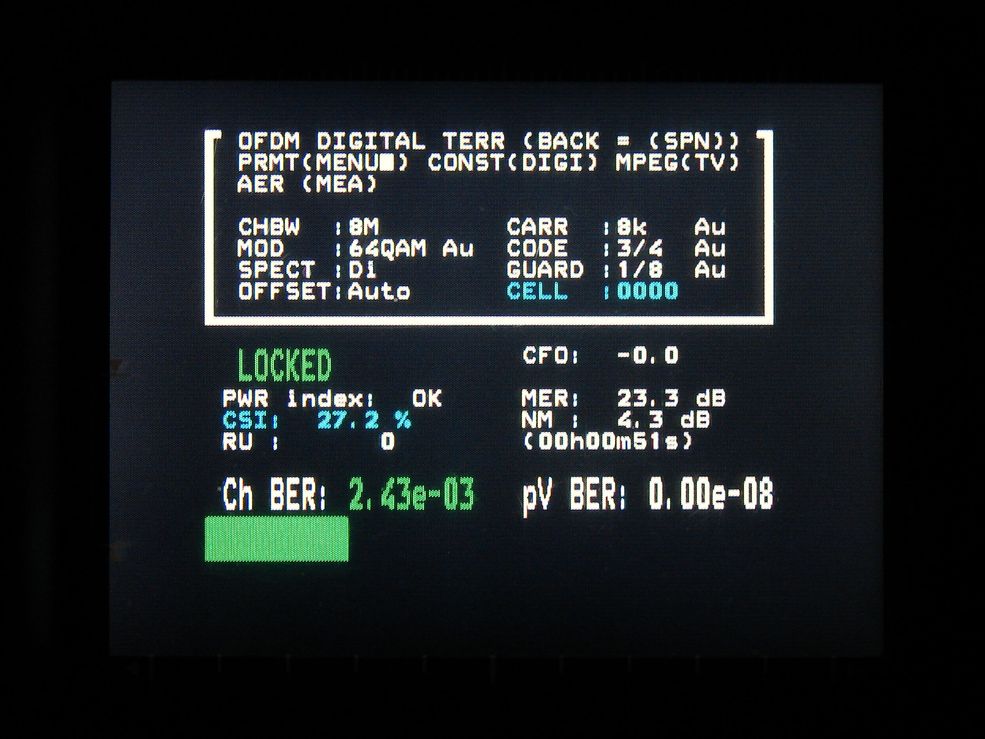

výkonovej deformácii prijímaného kmitočtu,čím sa deformujú aj kvalitatívne údaje MER,BER,Pvber.Výkon a kvalitu príj.vf signálu
teda výrazným sposobom ovplyvňuje práve schopnosť terénu prijať vyžiarené spektrum tzv.absorpcia prostredia.Absorpciu
terénu v prostredí totiž výrazne ovplyvnuje zmena jednotlivých ročných období.V prípade znížnenia absorpčnej schopnosti
prostredia dochádza ku navýšeniu počtu v texte spomenutých odrazov,ktoré podľa stavu –s fázou príp.mimo fázy môžu príjem
navýšiť,alebo degradovať až do nepoužiteľného stavu.V postate ide o istú formu interferencie,kedy sa požadovaný vf signál šíri
prostredím viac ako jednou hlavnou cestou.Prax potvrdila,že ešte pred úpravou inštalácie v prípade problematických stavov je
možné kolíziu v príjme odstrániť napr.zmenou receivera.Merania v rôznach miestach v blízkej lokalite za podmienok priamej
viditeľnosti potvrdili rozdiel vo výkone 56,57.kanál pričom 57.kanál je nižšej úrovne,zrejme kvoli existencii anlg.vysielania v
Hungary na rovnakej frekvencii.Merania potvrdili,že v prípade zmeny miesta merania dochádzalo ku výraznému výkonovému
prepadu obálky v režime spektra,kedy výkonový rozdiel oboch kmitočtov bol rádovo 11 dBuV čo len potvrdzuje tvrdenie o
zmenách amplitúdy vplyvom členitosti terénu konkrétneho prostredia.

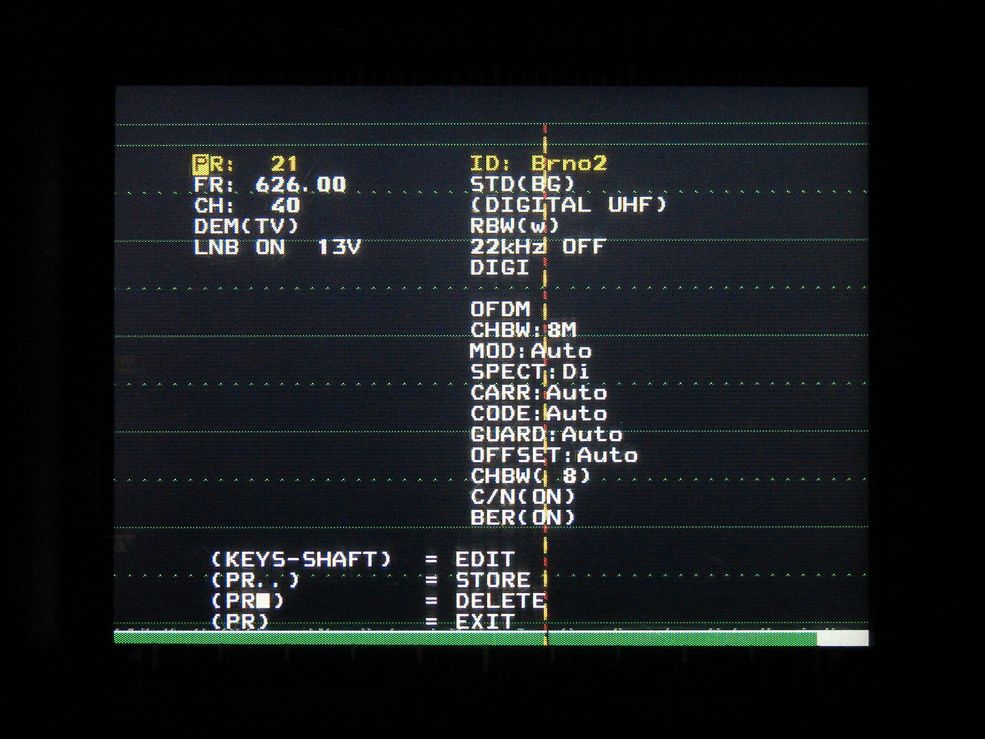

3, Meracie protokoly /download/

a, OFDM Mor.Lieskové IN receiver 27.10.2011

b, OFDM Mor.Lieskové Nap.vyhybka.zdroj 27.10.2011

c, OFDM Mor.Lieskové out PZ 27.10.2011

Protokoly definujú vzdialenosť voči vysielačom,azimut,výšku antény nad zemou a teplotu vonkajšieho prostredia v čase merania.
Merania boli vykonané v roznych miestach inštalácie za účelom preverenia výkonu a kvality na výstupe priebežného zosilňovača,
pred vstupom do prijímača a na výhybke napájacieho zdroja.

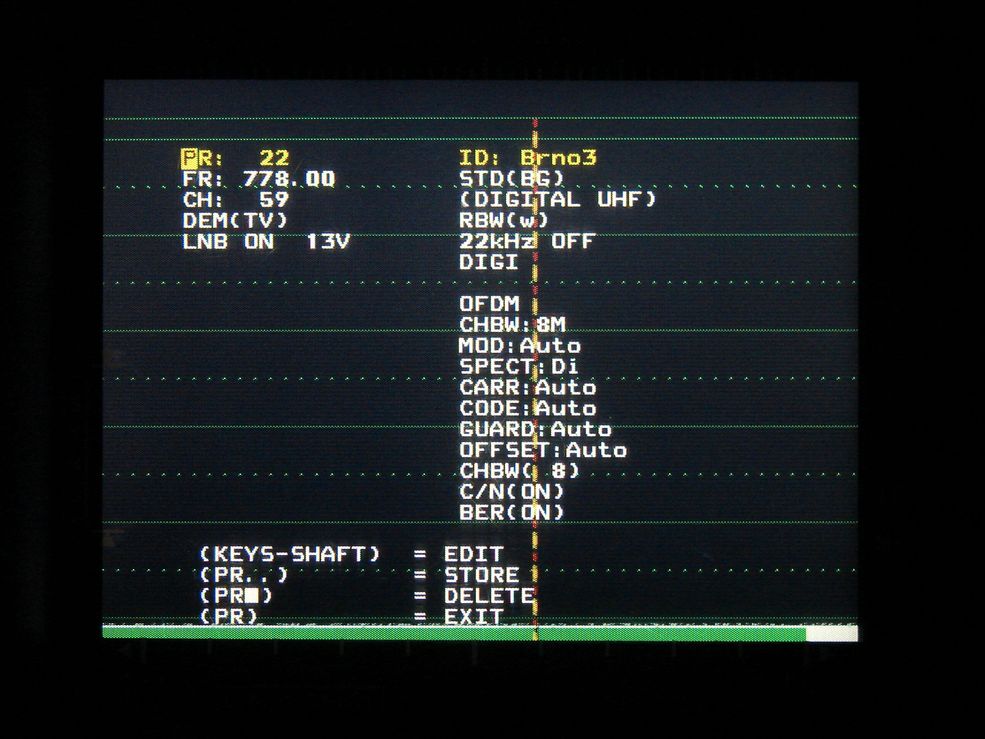

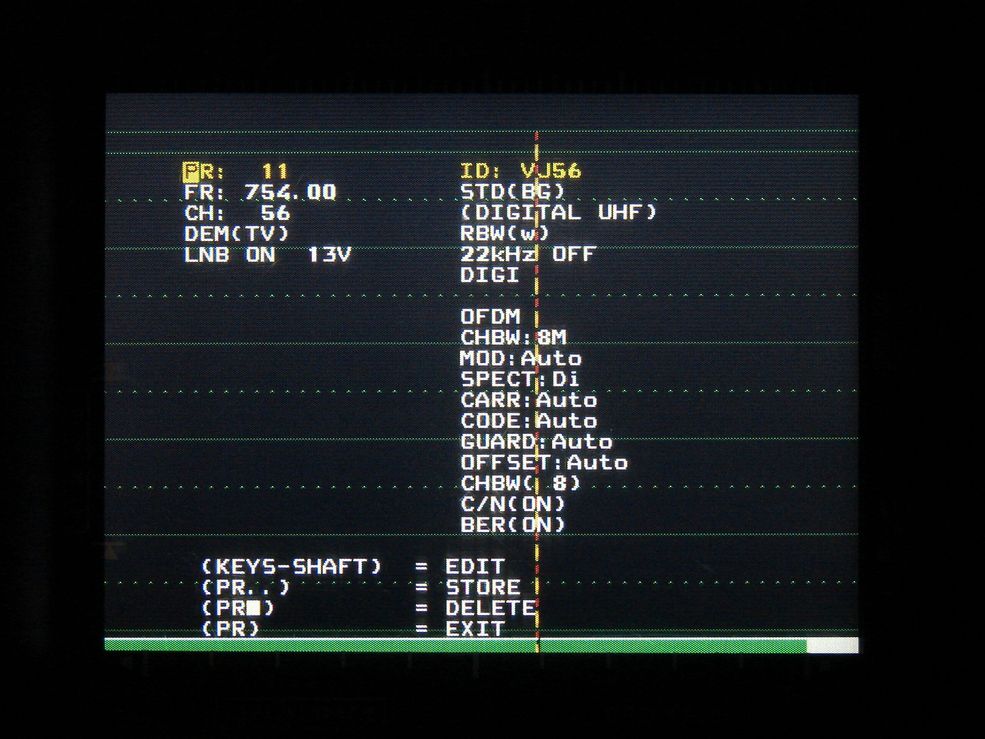

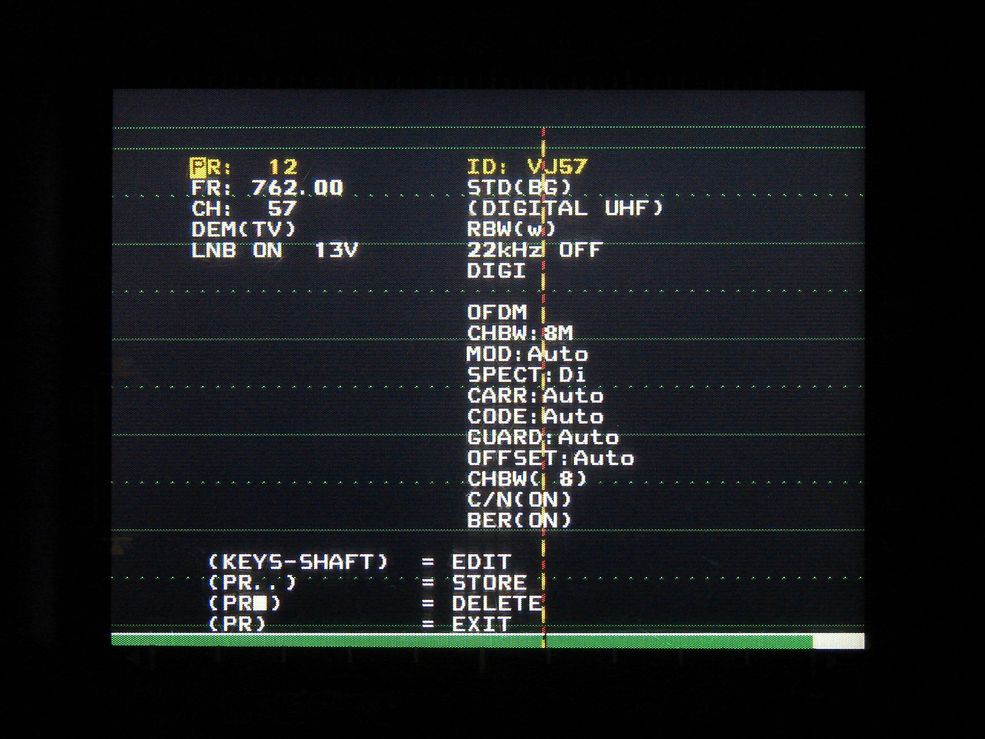

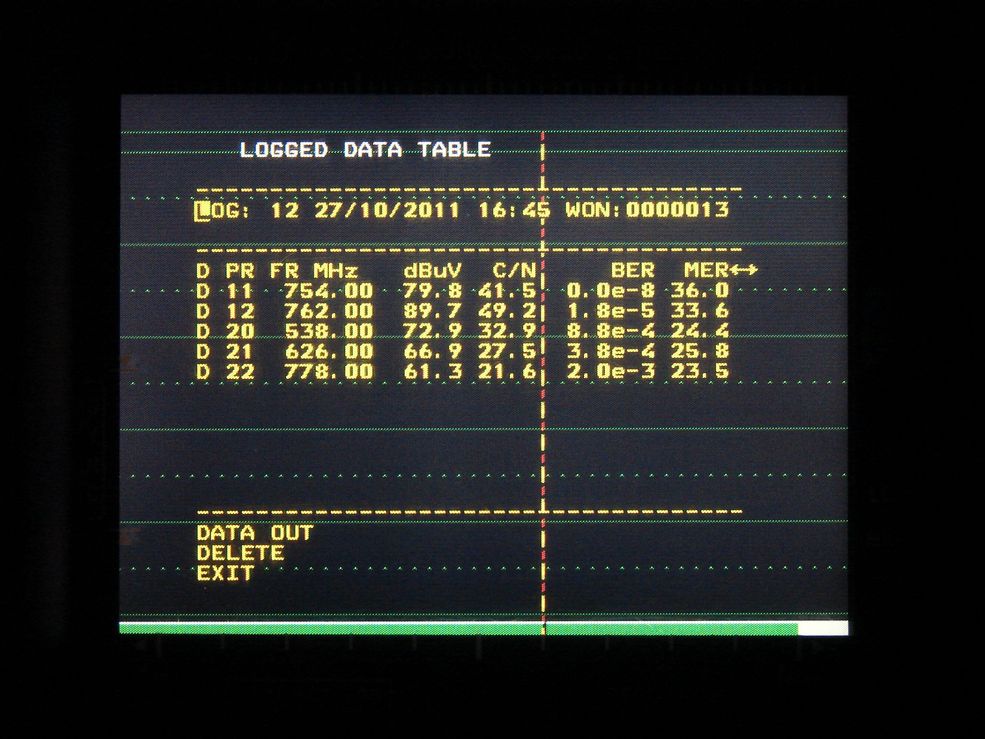

PR               poradové číslo zadefinované v mer.zariadení
ID               označenie príslušného vysielača
TYPE            druh modulácie
FREQ.          Frekvencia meraného signálu v Mhz
CH               Kanál

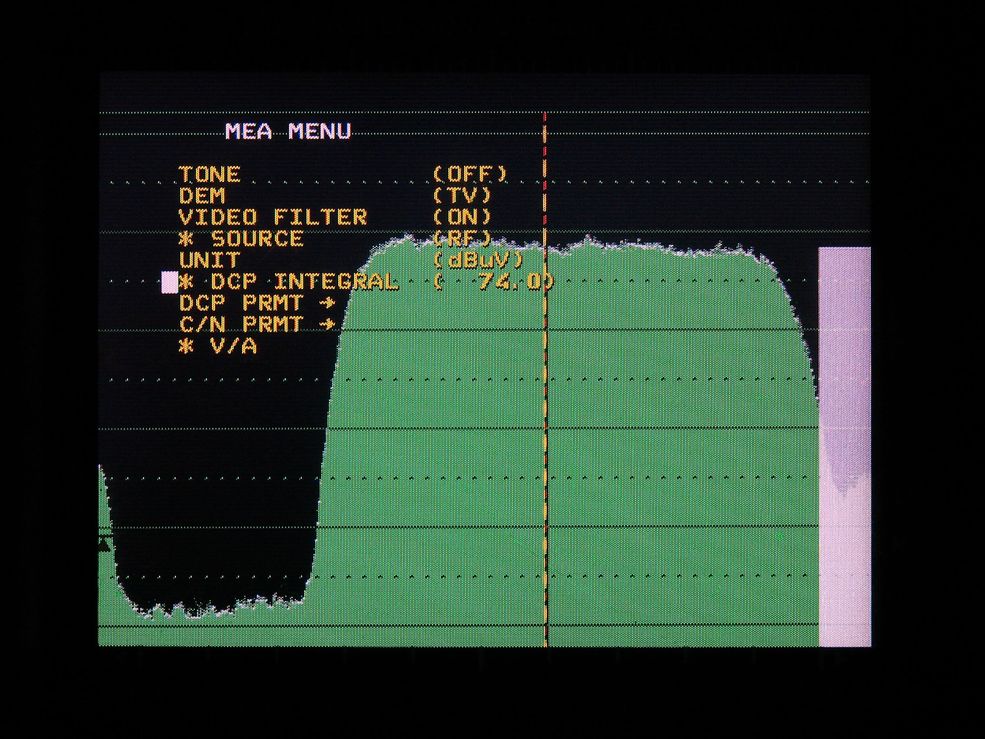

DCP              hodnota nameraného výkonu integrálnou metodou v dBuV
BER             bitt error ratio
CN             carrier to noise ratio   ref.200 Mhz

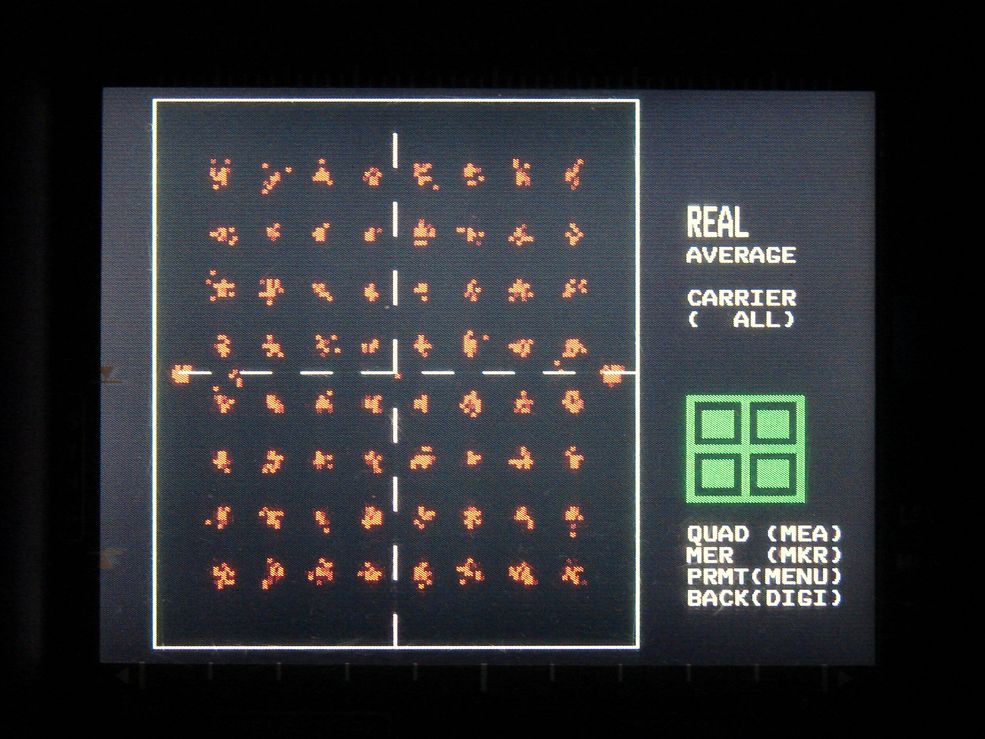

MER            modulation error ratio
pVBER         pre Viterbi error ratio
NM             noise margin - šumová rezerva
CSI          channel status information
