ako úvod
do nového výskumného projektu

*01:autor týmto prehlasuje že myšlienková podstata tejto prípadovej štúdie je jeho originálnym dielom,ktorého súčasťou
nie je ani jedna priama ani voľná citácia od iného autora

*02: tu zverejnený text je zároveň úvodom,ktorý je časťou rozsiahlejšieho celku odpovedí a riešení,ktoré autor napísal na
základe požiadavky z mediálneho koncernu CME Central European Media Enterprises,Bermudy





Modelová situácia vychádzajúca z praxe: nech -a1- je parabolický radiant Prodelin s D = 3.0 m inštalovaný v polárnom
závese s jednomotorovým riadením zmien uhla AZ a -b1- je parabolický radiant Patriot s D = 4.5 m vo fixnom úchyte AZ/EL
a nech pán -S- je prevádzkovateľom týchto systémov v okrese BA.

Popis problému: z teoretického pohľadu sú radianty a1 + b1 výrobcom kategorizované označením HGA - high gain antenna,
čiže vysokoziskový/úzkosmerový žiarič, ale na základe informácií od prevádzkovateľa analýzy kvality na spravodajských
DSNG linkách z družice Eutelsat 16A na λ = 16°e vo frekvenčnom spektre od 12.5 GHz do 12.75 GHz potvrdili, že realita je opačná
a radianty a1 + b1 svoj vyžiarený výkon koncentrujú do mimoriadne širokého priestorového uhla hlavného maxima - major lobe,
čiže v konečnom dôsledku radianty a1 + b1 generujú ekvivalentnú ziskovú hladinu k priemeru reflektorovej plochy len D = 80 cm
a negarantujú prakticky žiadnu signálnu rezervu pri zhoršených poveternostných podmienkach a tým pádom spadajú do
kategorizácie LGA - low gain antenna, alebo nízkoziskový/širokosmerový žiarič.

Riešenie: autor analyzuje činitele degradujúce účinnosť premeny elektromagnetického vlnenia na výslednú kvalitu, sumarizuje
systémové a aplikačné nepresnosti - nedostatky radiantov, stanovuje koeficient účinnosti premeny elmag. vlnenia na výslednú
kvalitu a za účelom vytýčenia referenčných hladín zisku nainštaluje v Lučenci paralelnú sústavu dvoch radiantov a2 + b2
s identickým priemerom D = 3.0 m a D = 4.5 m ako základ pre porovnávaciu bázu ziskov na dvoch anténnych sústavách
a1 + b1 vs. a2 + b2.

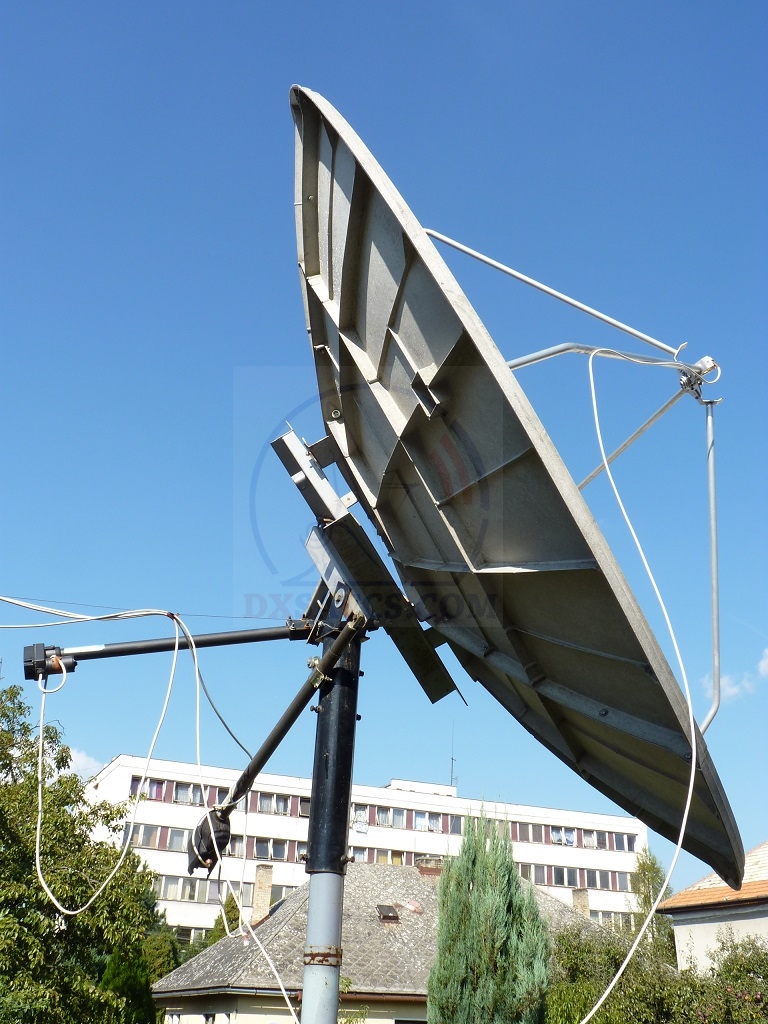

              dxsatcs.com-radiant a2-channel-master-300-ku-band-01        dxsatcs.com-roman-david-prodelin-450-installation-ka-ku-band-overall-view-01
                       parabolický radiant -a2-                                  parabolický radiant -b2-

a. Systémové nepresnosti/nedostatky rotačných radiantov:

1. nedostatočná hrúbka a pevnosť materiálu reflektora ako celku alebo segmentov zo zliatin na báze AL, ktoré sú aj pri miernom
tlaku poddajné a tým menia a deformujú tvar kužeľosečky. Tento popis vychádza z autorovej skúsenosti s čínskym výrobcom,
ktorý sa "snažil" okopírovať anténu Prodelin 4.5 m ovšem ako materiál reflektora použil AL plech s nedostatočnou hrúbkou,
ktorý v konečnom dôsledku generoval ekvivalentnú ziskovú hladinu vo fixnom AZ/EL uchytení ako reflektor s D = 140 cm,
čiže pre danú aplikáciu bol nepoužiteľný/bezcenný.

2. v praxi som sa stretol s prípadom, keď reflektor na báze zliatin AL s pravdepodobne nevhodne zvoleným pomerom prvkov Si,
FE, Cu, Mn, Mg, Cr, Zn, Ti... začal samovoľne meniť svoj tvar vplyvom vysokých zmien teploty

3. aj odchýlky v rádoch 0,5 mm v "laserom" zameriavanej presnosti vŕtania otvorov na jednotlivých segmentoch reflektora,
prevažne pri aplikáciách v KA pásme s D = 3-5 m, výrazne degradujú účinnosť transformácie elmag. vlnenia na výslednú kvalitu.
S týmto výrazným nedostatkom som sa stretol niekoľkokrát v prípade reflektorov od čínskych ale aj amerických výrobcov.

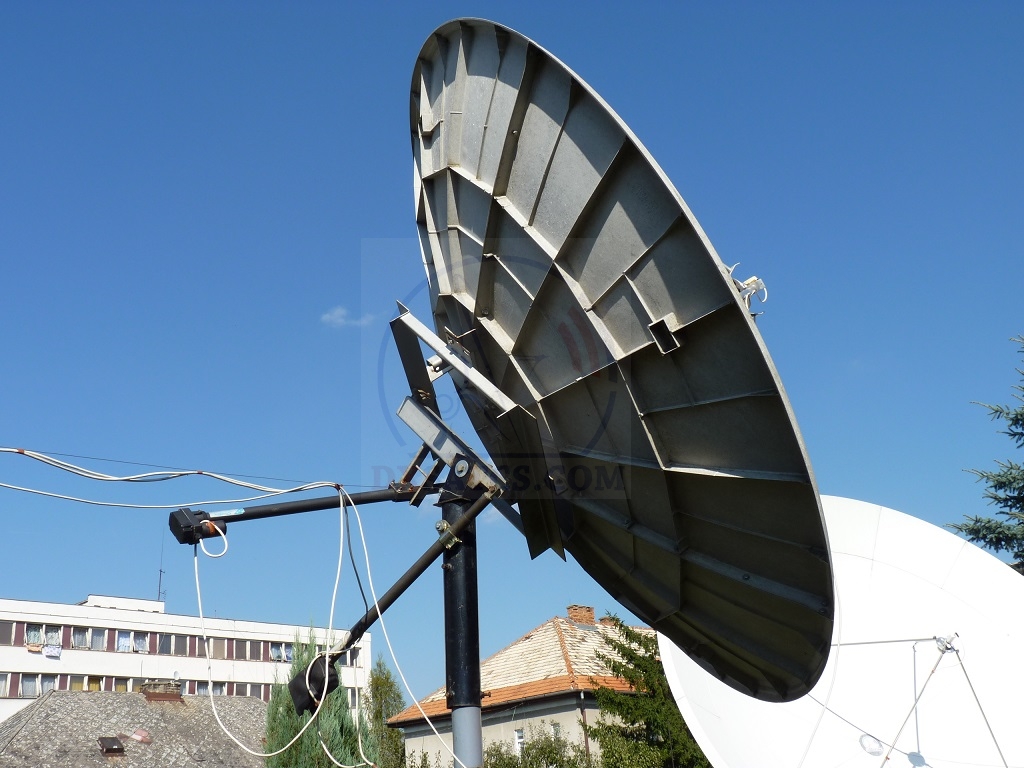

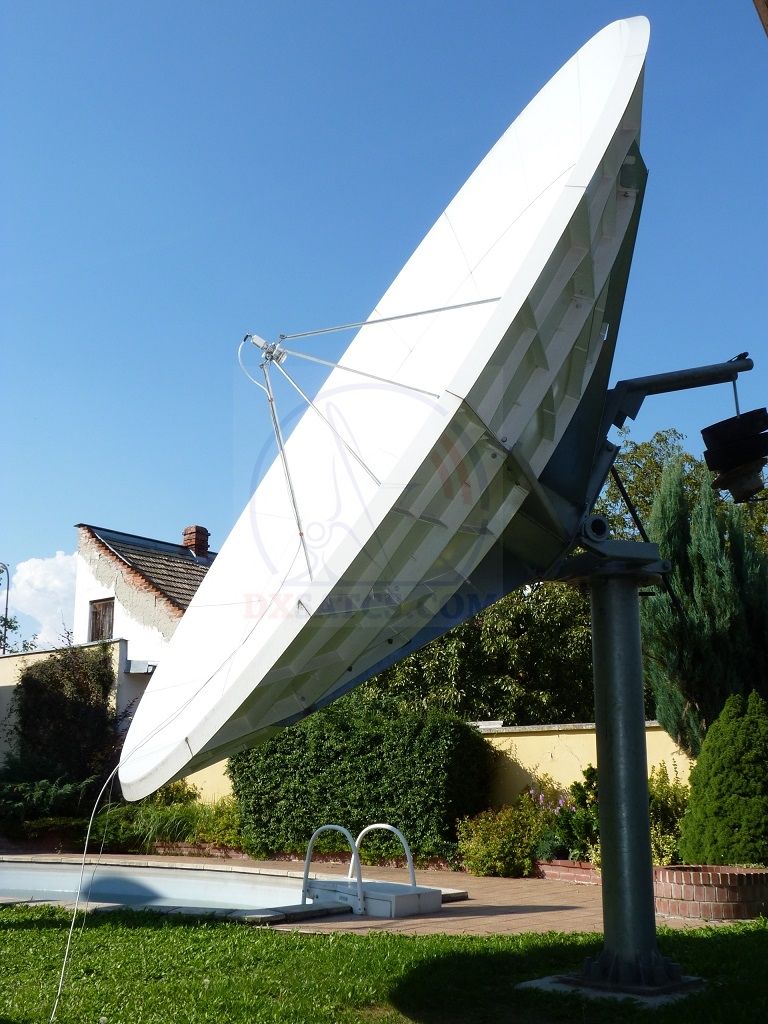

                          dxsatcs.com-radiant a2-channel-master-300-ku-band-02    dxsatcs.com-roman-david-prodelin-450-installation-ka-ku-band-overall-view-02
                                   a2_Channel Master 3.0m PLM                            b2_Prodelin 4.5m fix


b. Aplikačné nepresnosti/nedostatky pri montáži rotačných radiantov:

1. aj rozdiely okolo 1 mm v dĺžkach troch popr. štyroch podporných ramien fixujúcich LNB s primárnym žiaričom, ktoré v prípade
vlnových dĺžok C pásma majú na účinnosť premeny elmag. vlnenia na odstup S/N prakticky zanedbateľne malý význam,
zohrávajú naopak principiálnu dôležitosť pri umiestnení primárneho žiariča do ohniska na ose paraboly F/D v KA pásme,
čo koreluje s elementárnou nutnosťou úplného ožiarenia reflektorovej plochy. Autor tento prípad demonštruje na základe
vlastnej skúsenosti, keď po identifikovaní rozdielu 1,5 mm v dĺžke jedného zo štyroch ramien dosiahol nárast kvality
o 1,5 až 3 dB na väčšine nosných v KA pásme na radiante Prodelin 4,5 m, čo je ekvivalentné nárastu aktívnej plochy
reflektora o 60-80 cm v závislosti od koeficientu účinnosti premeny.

 2. umiestnenie reflektora napr. s D = 3.0 m alebo D = 4.0 m do klasického polárneho závesu (predstavuje len kompromis
medzi nemožnosťou dosiahnutia plnej hladiny zisku a rýchlou možnosťou zmeny polohy) s jednomotorovým riadením
zmien AZ uhla predstavuje výraznú degradáciu účinnosti transformácie elmag. vlnenia na výslednú kvalitu S/N o niekoľko
desatín na stupnici, resp. nemožnosť dosiahnuť ekvivalentnú hladinu zisku k priemeru D reflektora.

-Degradacia účinnosti premeny ... ako funkcia k spôsobu riadenia zmien AZ+EL -

Bežná hladina degradácie účinnosti predstavuje od 40-80+ % pri jednomotorovom AZ polohovaní a minimálne od 10-30+ %
pri dvojmotorovom riadení zmien AZ/EL v porovnaní s tým istým reflektorom vo fixnom AZ/EL uchytení a to v závislosti
od vzdialenosti od nulového bodu.

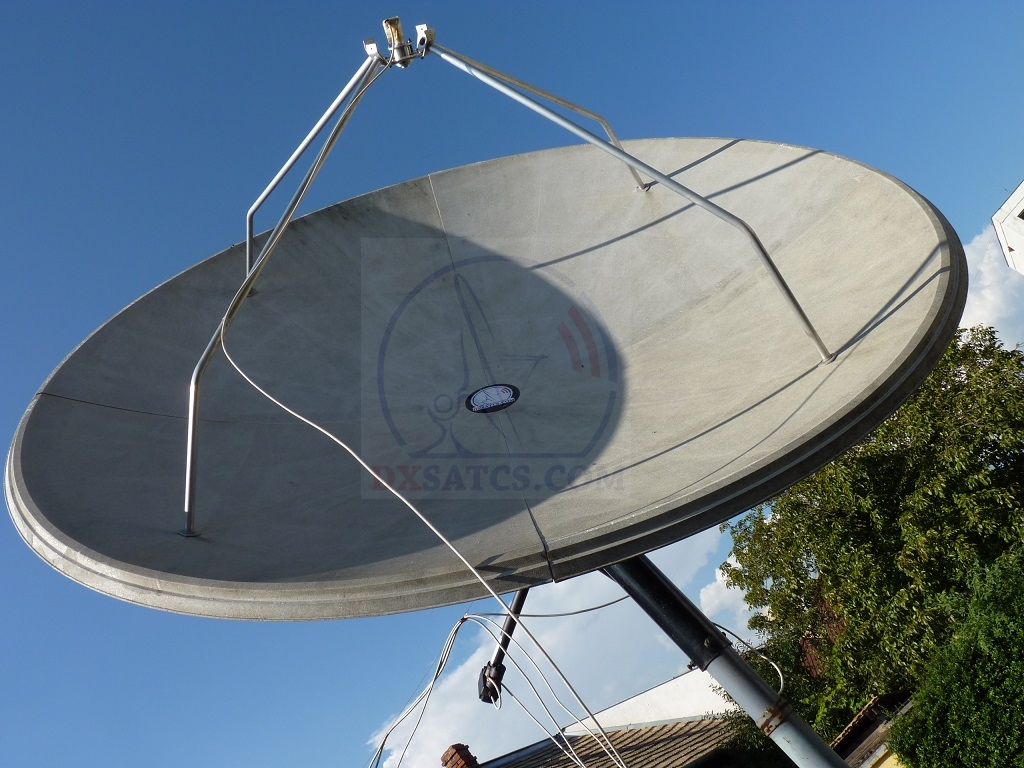

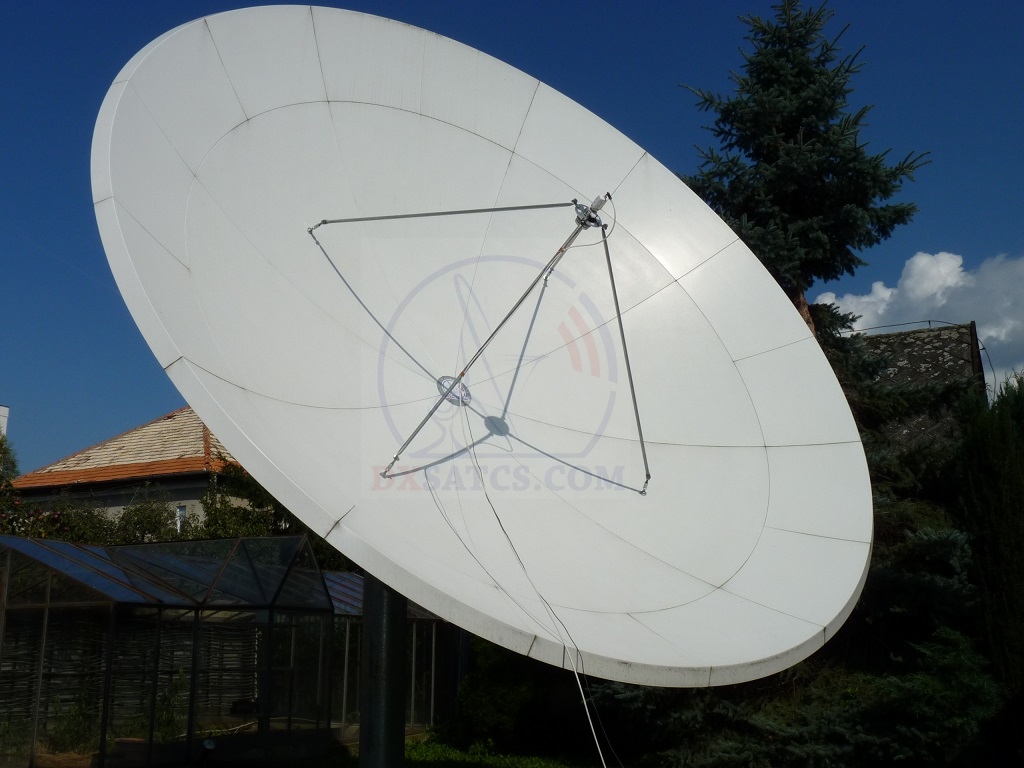

                      dxsatcs.com-radiant a2-channel-master-300-ku-band-03       dxsatcs.com-roman-david-prodelin-450-installation-ka-ku-band-overall-view-03
                                   parabolický radiant -a2-                                  parabolický radiant -b2-


c. Stanovenie koeficientu účinnosti premeny elmag. vlnenia na výslednú kvalitu: Definícia

- Degradacia účinnosti premeny ... ako funkcia k vzrastajúcemu priemeru radianta D -

Nech číslo 1 predstavuje teoreticky ideálny stav pri ktorom systémové a aplikačné nepresnosti sú rovné 0 a dochádza k bezstratovej
transformácii elektromagnetického vlnenia na výslednú kvalitu derivovanú od odstupu S/N resp. ChBER, potom platí pre prax inštalácií
parabolických reflektorov od D=>240 cm vo fixnom alebo v PLM uložení, že koeficient účinnosti sa pohybuje v rozsahu od 0,3 do 0,7
alebo so vzrastajúcim priemerom inštalovaného reflektora výrazne klesá pravdepodobnosť naplnenia hornej hranice stanoveného
koeficientu čo je vo vzťahu so spektrom frekvencii -f-, ktoré reflektor koncentruje.

 Praktická aplikácia modelového príkladu: V bode -A- v okrese BA je inštalovaná sústava dvoch radiantov a1 = 3.0 m + b1 = 4.5 m
a autor Roman Dávid v bode -B- v Lučenci nainštaloval paralelnú sústavu radiantov s identickým priemerom a2 = 3.0 m + b2 = 4.5 m
za účelom vytýčenia referenčných hladín zisku a zadefinoval tým základ pre porovnávaciu bázu a koeficient účinnosti premeny
elektromagnetického vlnenia na dvoch anténnych sústavách a1 + b1 vs. a2 + b2.

Ako základ pre porovnávaciu bázu dvoch sústav radiantov a1 + b1_BA a a2 + b2_LC som stanovil signálne distribúcie vo zväzkoch MENA
a North-West Africa z družice Eutelsat 7West A na λ = 7.3°W, ktoré poslúžia ako exemplárny príklad na
demonštrovanie korelácie medzi
vzrastajúcim priemerom D = 300>450 cm a výslednou kvalitou odvodenou od chybovosti BER na kanál.



  --- Radiant -a2-Lučenec / Channel Master 3.0m PLM a signálna distribúcia z objektu Eutelsat 7West A-λ = 7.3°W_MENA ---

              PF Channel Master 3.0m                Eutelsat 7West A-λ = 7.3°W_MENA        Eutelsat 7West A-λ = 7.3°W_NW Africa

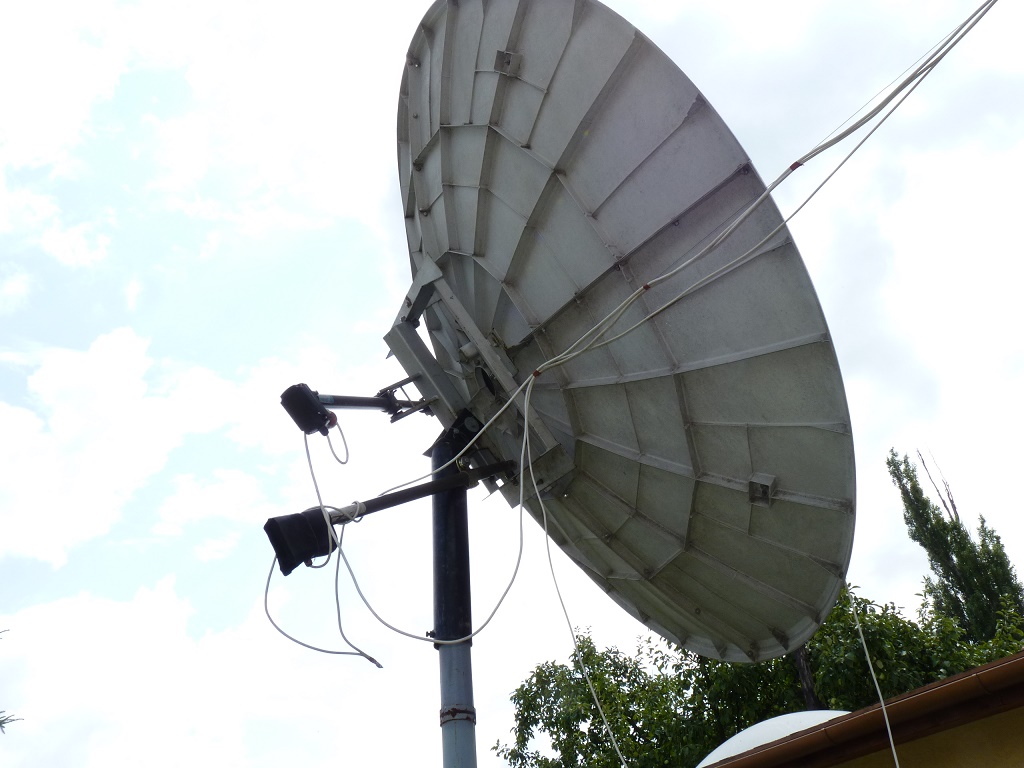

dxsatcs.com-radiant a2-channel-master-300-ku-band-eutelsat-7wa-7-3-west-mena-footprint-01E7WA_Ku-band_MENA_Downlink_Coverage-001E7WA_Ku-band_NorthWestAfrica_Downlink_Coverage-002



  >>> Radiant -a2- demonštruje nasledovné ziskové hladiny v H+V frekvenčnom spektre od 11.3 do 11.7 GHz <<<

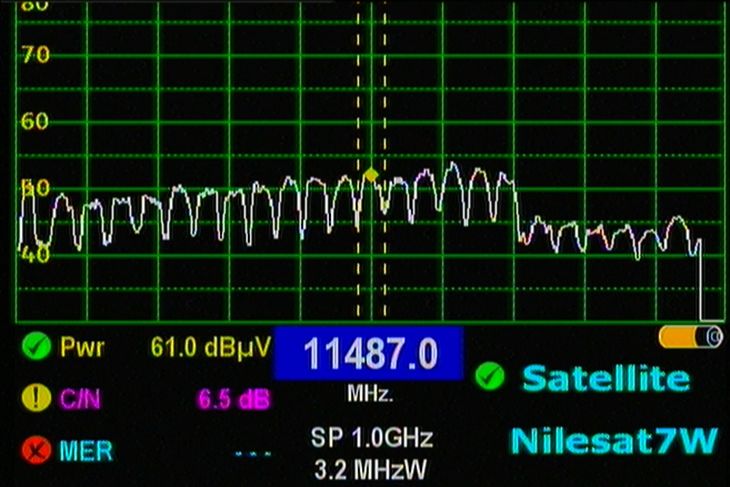

dxsatcs.com-eutelsat-7wa-7-3-west-mena-h-spectrum-analysis-001n

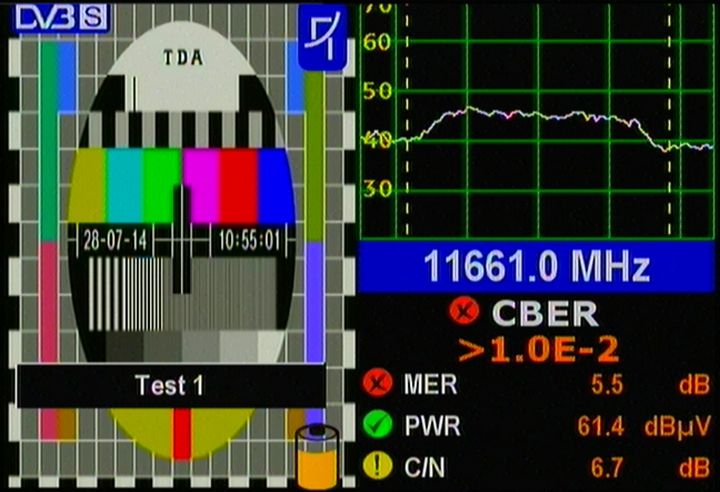

           11 392 MHz-V-TP C10                                  11 430 MHz-V-TP C12                            11 488 MHz-H-TP C15

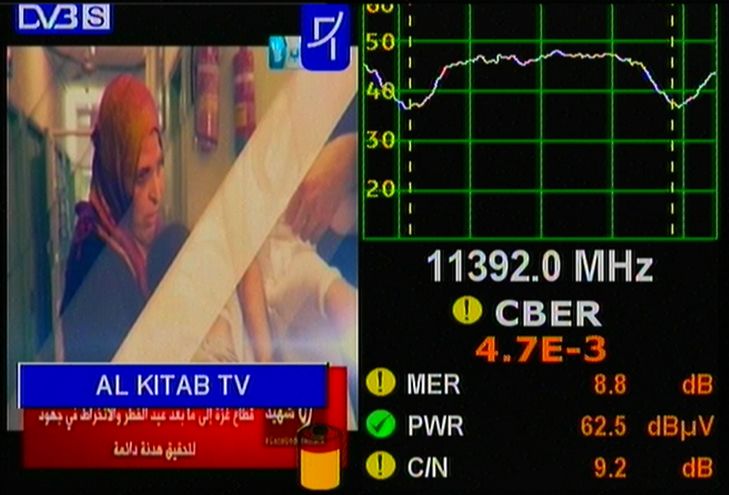

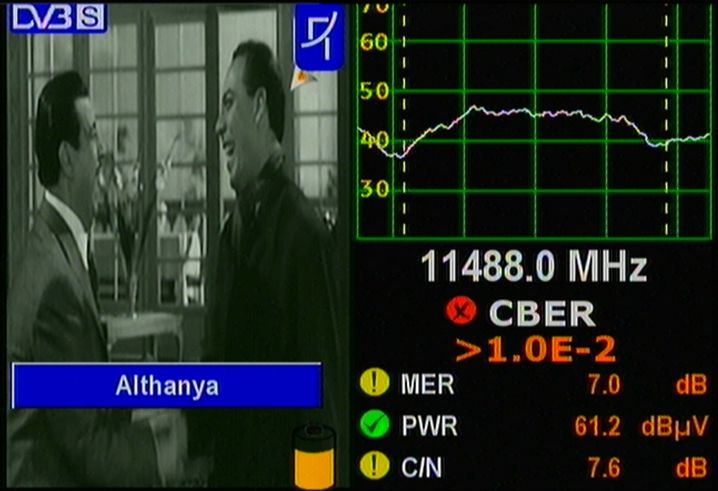

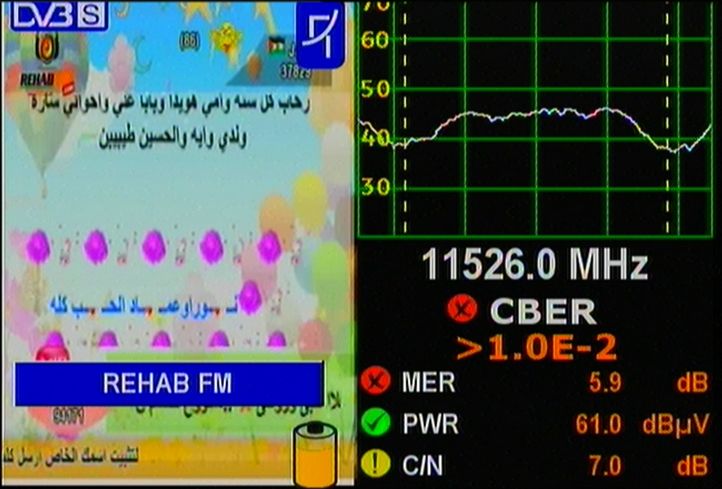

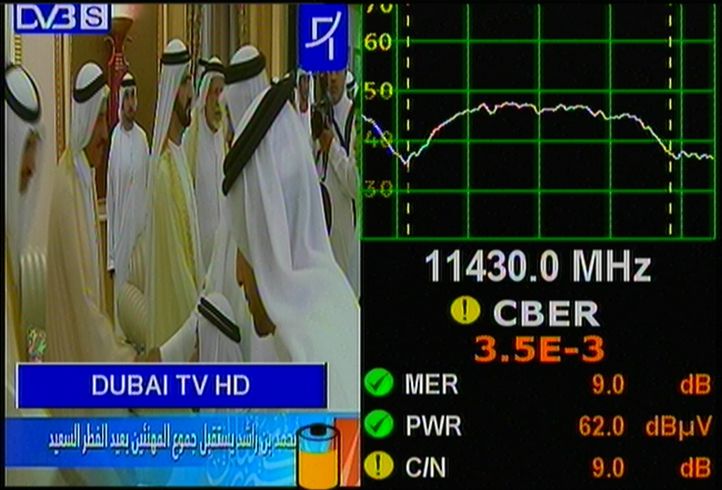

dxsatcs.com-eutelsat-7wa-7-3-west-mena-11392-v-quality-analysisdxsatcs.com-eutelsat-7wa-7-3-west-mena-11430-v-quality-analysisdxsatcs.com-eutelsat-7wa-7-3-west-mena-11488-h-quality-analysis

           11 526 MHz-H-TP C17                          11 661 MHz-V-TP D6_NW Africa
dxsatcs.com-eutelsat-7wa-7-3-west-mena-11526-h-quality-analysisdxsatcs.com-eutelsat-7wa-7-3-west-mena-11661-v-quality-analysis

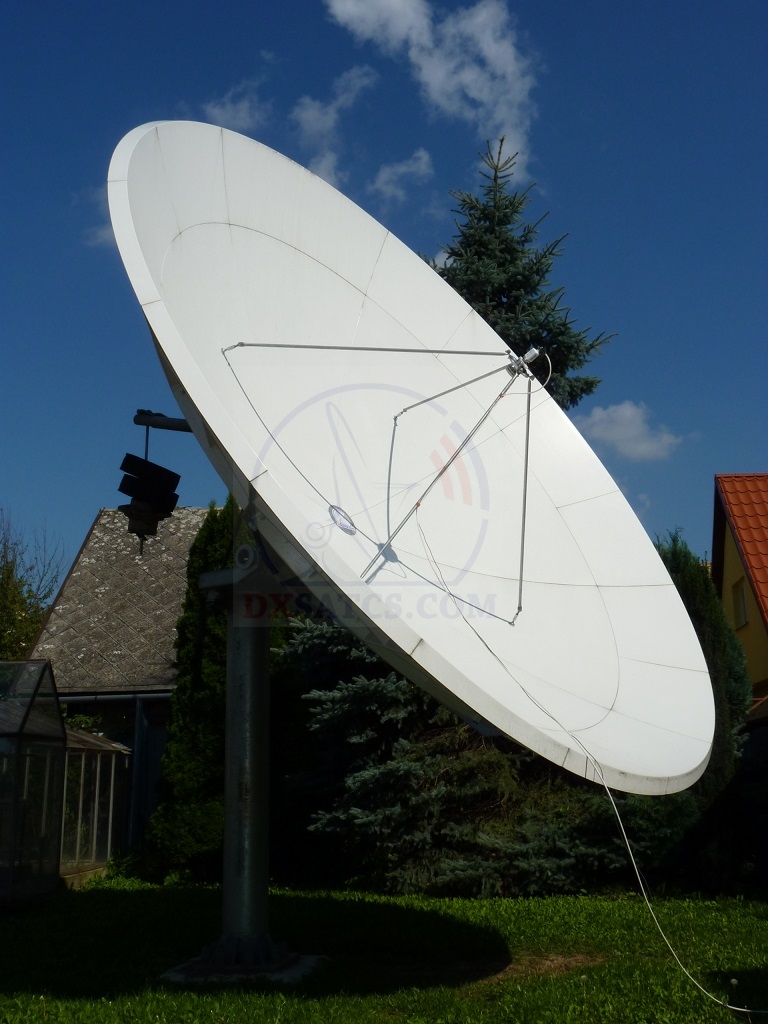

--- Radiant -b2-Lučenec / Prodelin 4.5m FIX a signálna distribúcia z objektu Eutelsat 7West A-λ = 7.3°W_MENA+NW Africa ---

                    PF Prodelin 4.5m                      Eutelsat 7West A-λ = 7.3°W_MENA         Eutelsat 7West A-λ = 7.3°W_NW Africa
dxsatcs.com-radiant a2-prodelin-450-ku-band-eutelsat-7wa-7-3-west-mena-nw-africa-footprint-02E7WA_Ku-<br />

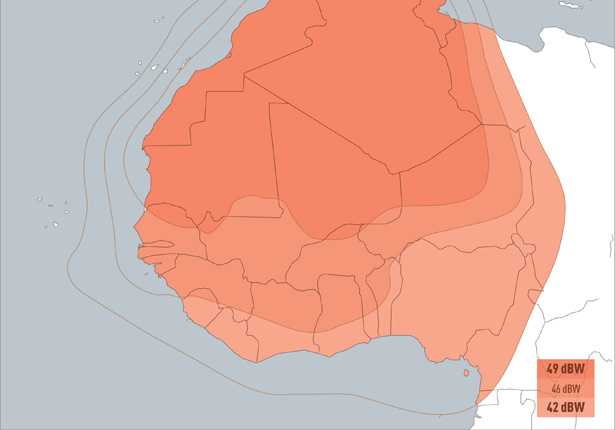

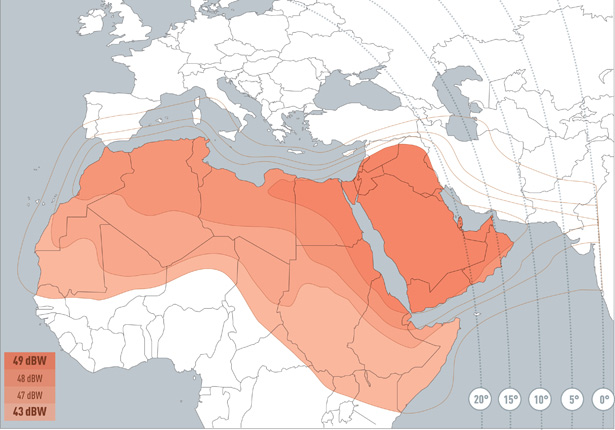

band_MENA_Downlink_Coverage-001E7WA_Ku-band_NorthWestAfrica_Downlink_Coverage-002

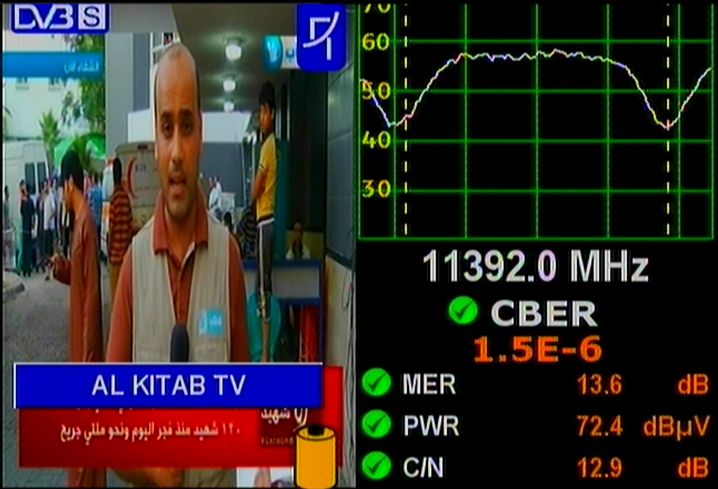

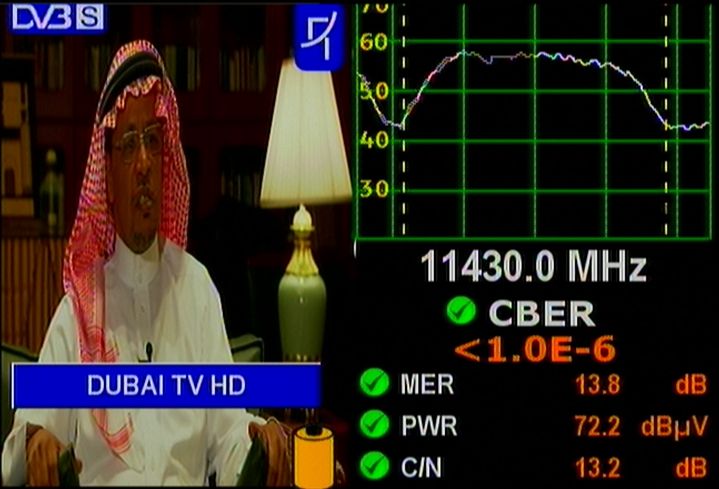

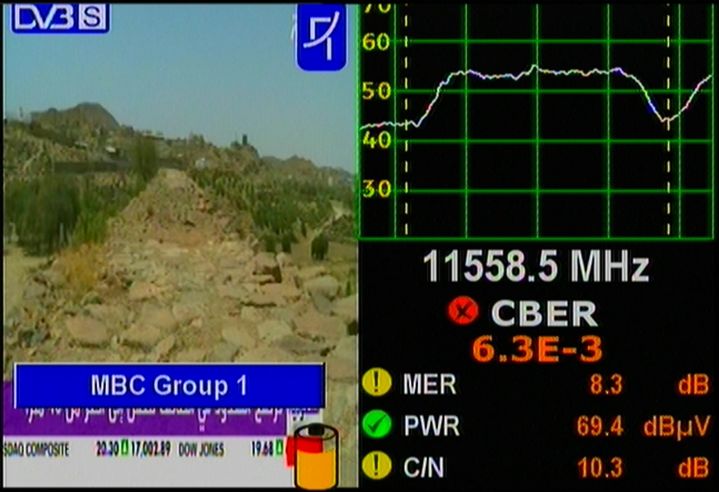

  >>> Radiant -b2- demonštruje nasledovné ziskové hladiny v H+V frekvenčnom spektre od 11.3 do 11.7 GHz <<<

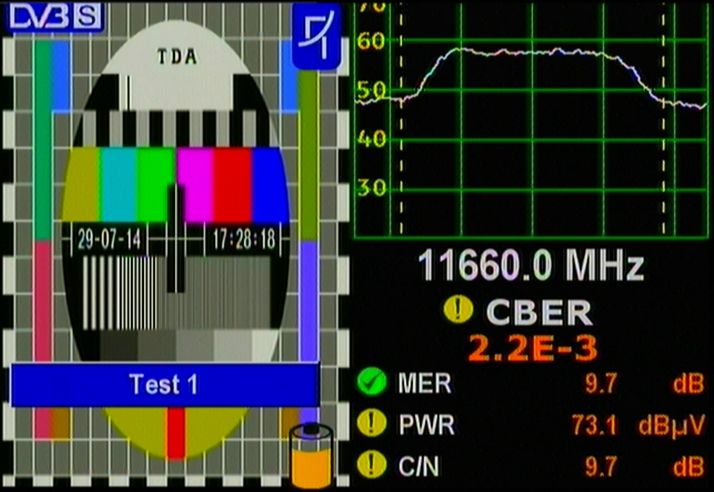

            11 392 MHz-V-TP C10                               11 430 MHz-V-TP C12                             11 488 MHz-H-TP C15

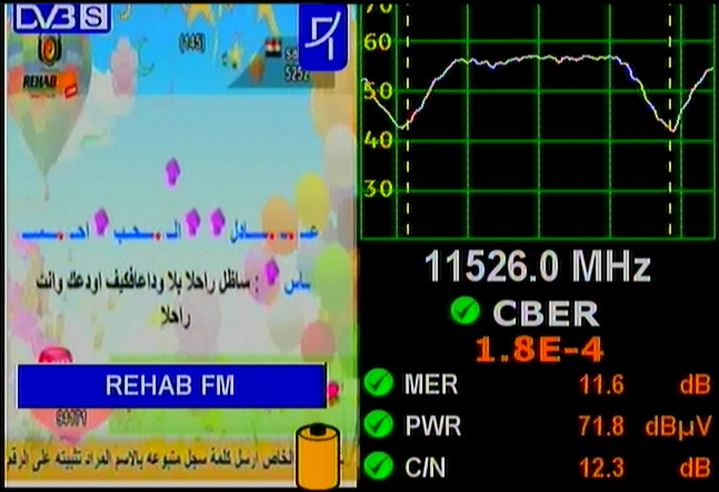

dxsatcs.com-eutelsat-7wa-7-3-west-mena-11392-v-prodelin-450-quality-analysisdxsatcs.com-eutelsat-7wa-7-3-west-mena-11430-v-prodelin-450-quality-analysisdxsatcs.com-eutelsat-7wa-7-3-west-mena-11488-h-prodelin-450-quality-analysis

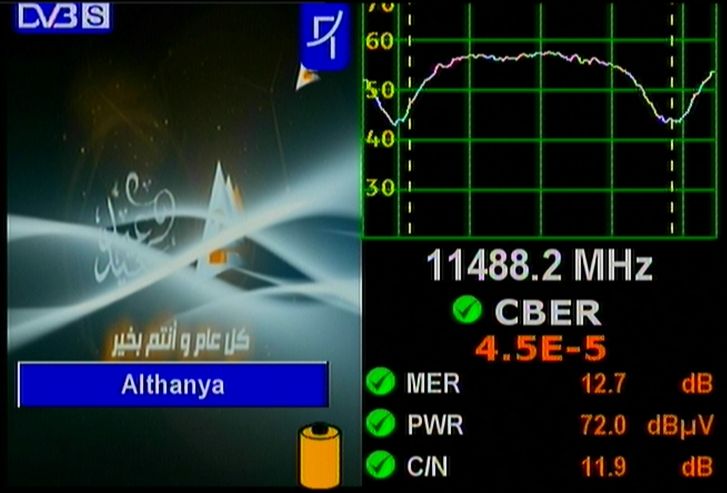

             11 526 MHz-H-TP C17                        11 558 MHz-V-TP D4_NW Africa               11 595 MHz-V-TP D4_NW Africa
dxsatcs.com-eutelsat-7wa-7-3-west-mena-11526-h-prodelin-450-quality-analysisdxsatcs.com-eutelsat-7wa-7-3-west-mena-11558-v-prodelin-450-quality-analysisdxsatcs.com-eutelsat-7wa-7-3-west-mena-11595-v-prodelin-450-quality-analysis

       11 661 MHz-V-TP D6_NW Africa
dxsatcs.com-eutelsat-7wa-7-3-west-mena-11661-v-prodelin-450-quality-analysis

>>> Radianty a2+b2 a ich zaznamenaný ziskový základ pre porovnávaciu bázu a1 + b1 vs. a2 + b2 <<<



Eutelsat 7West A-λ = 7.3°W_MENA+NW Africa _ základ pre porovnávaciu bázu dosiahnutého zisku G
Inštalované radianty _ Lučenec _  N48°19719' , E19°40148' 11392 V 11430 V 11488 H 11526 H 11661 V
a2-Channel Master 3.0m_Polárny záves PLM 4.7E-3 3.5E-3 >1.0E-2 >1.0E-2 >1.0E-2
b2-Prodelin 4.5m_Fixné uchytenie ChBER ≈ 0 ChBER ≈ 0 4.5E-5 1.8E-4 2.2E-3



Exemplárne resp. referenčné ziskové hladiny na spravodajských linkách luxemburského združenia ENEX z objektu
Eutelsat 16A-λ = 16°e pre radianty s D = 4.5 m,generované na výstupe z radiantu Prodelin 4.5m a z kalibrovaného
(objektívne hodnoty) digitálneho analyzátora Televes H60.

Združenie Enex : transpondérová kapacita s BW=50 MHz v -H- frekvenčnom spektre od 12 500 do 12 565 MHz je takmer
permanentne vyťažovaná spravodajskými prenosmi jednotlivých členov združenia,ako napr : RTL,TV Nova,TV Markíza,
VOX,CBS News,NTV Russia,M6,Sky News,N-TV atď

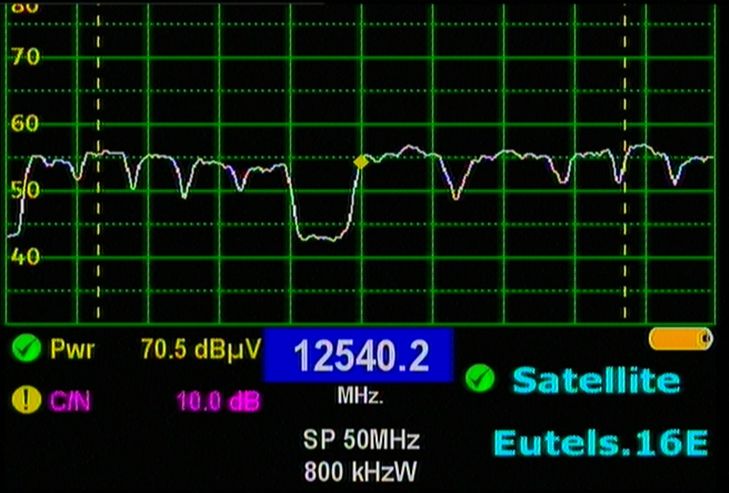

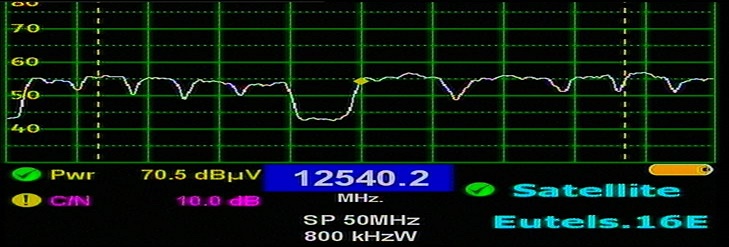

                                 Eutelsat 16A-λ = 16°e : permanentne vyťažovaná kapacita spektra TP F1
dxsatcs.com-Enex-feed-dsng-TP F1 H pol-eutelsat-16a-16e-n





>>> Radiant -b2- Prodelin 4.5m demonštruje hladinu zisku na SNG+DSNG  linkách združenia ENEX <<<

DVB-S / QPSK: Ch BER - status pred Viterbi korekciou _ ideálny stav = ChBER<1.0x10-6

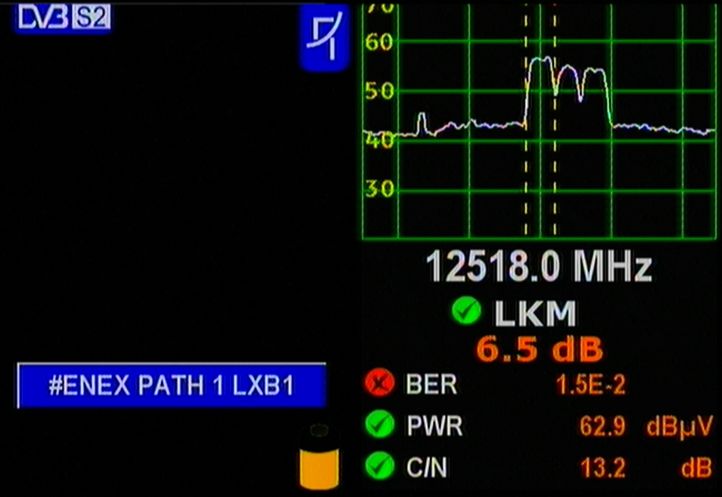

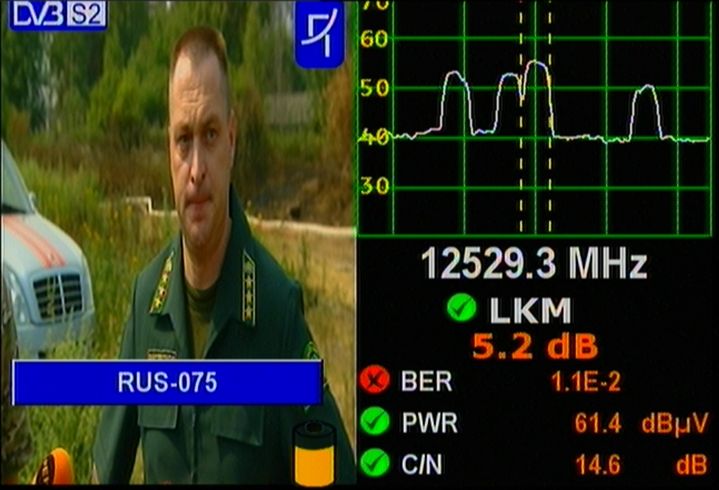

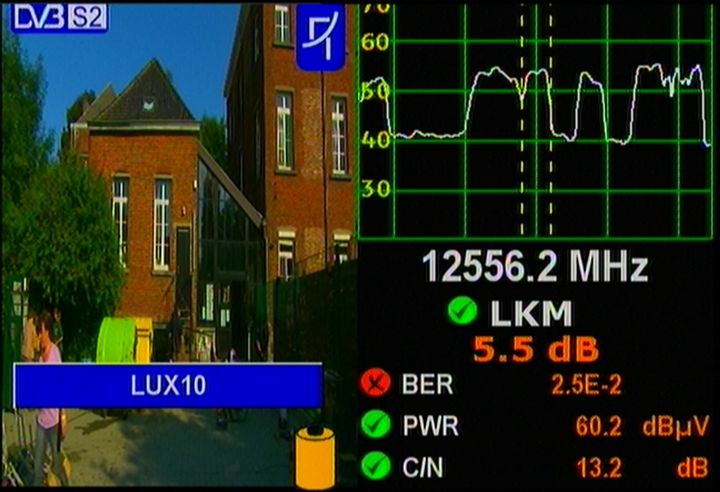

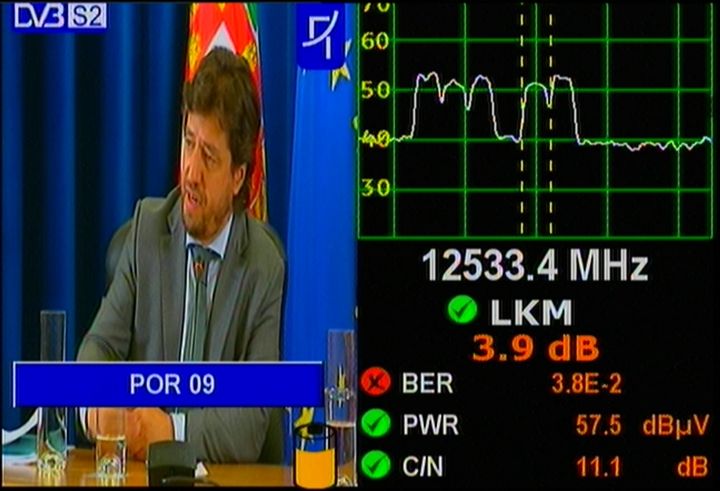

DVB-S2 / 8PSK: LKM - Link Margin - čistá rezerva pred rozpadom obrazu

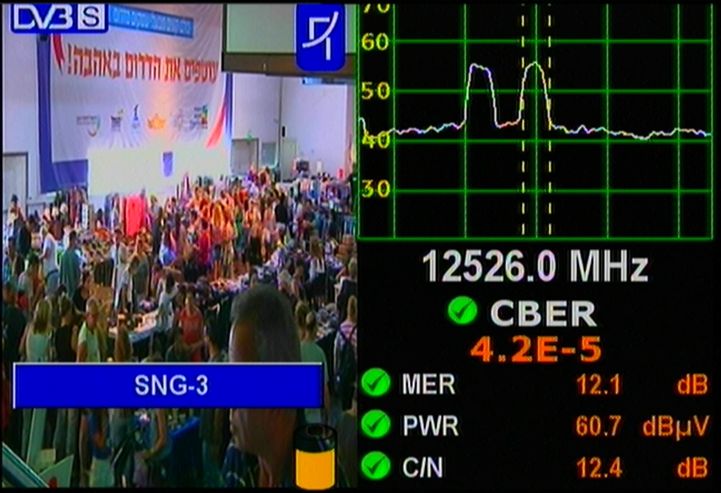

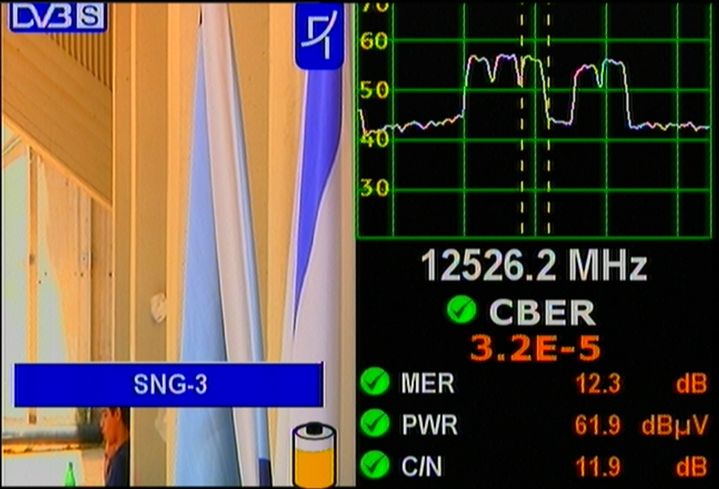

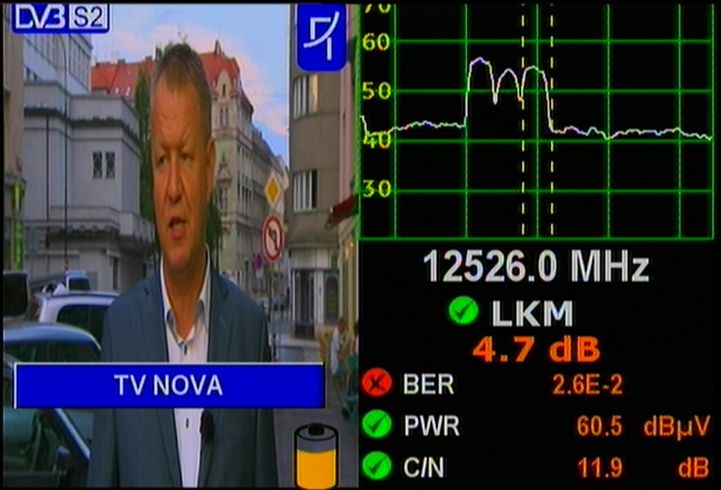

            12 526 MHz : SNG- 3                              ; 12 526 MHz : TV Nova Praha                    12 526 MHz : SNG-3
12526 h enex 02 -3112526 h enex 0212526 h enex - 31

            12 526 MHz : SNG- 3                              ;   12 529 MHz : RUS- 075                            12 533 MHz : POR 09

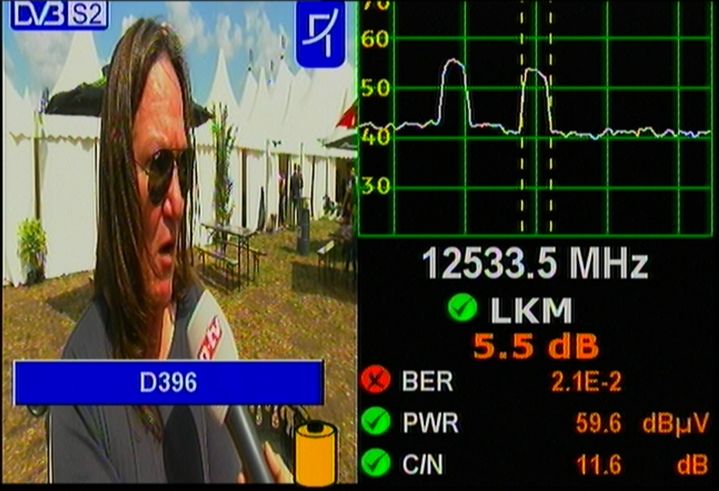

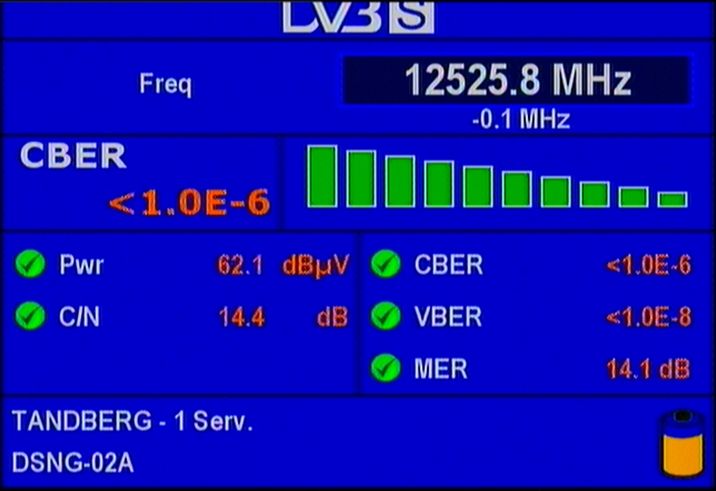

12528 h dsng -3112529 h enex -3112533 h enex 02 -31

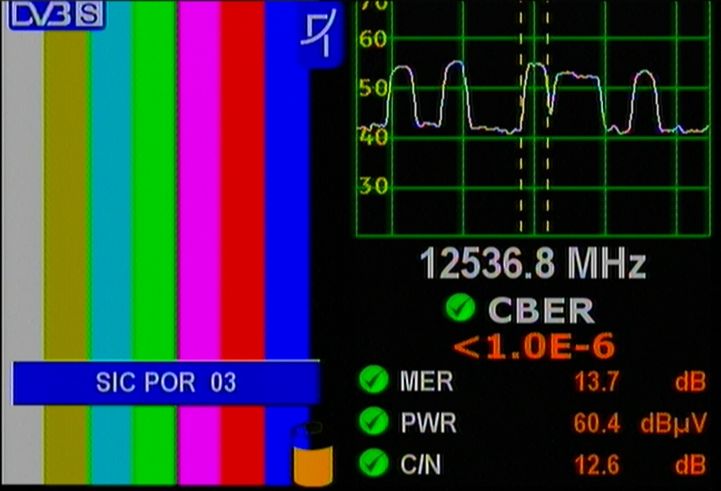

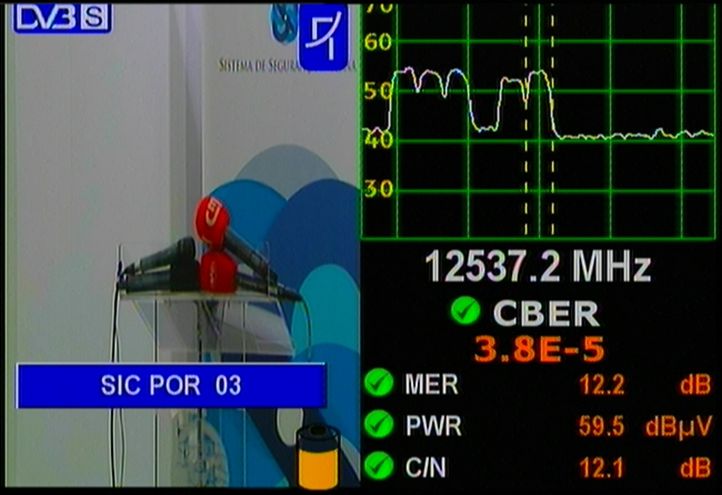

              12 533 MHz : D396                            12 537 MHz : SIC POR 03                        12 537 MHz : SIC POR 03
12533 h enex -3112537 h enex 02 -3112537 h enex 03 -31

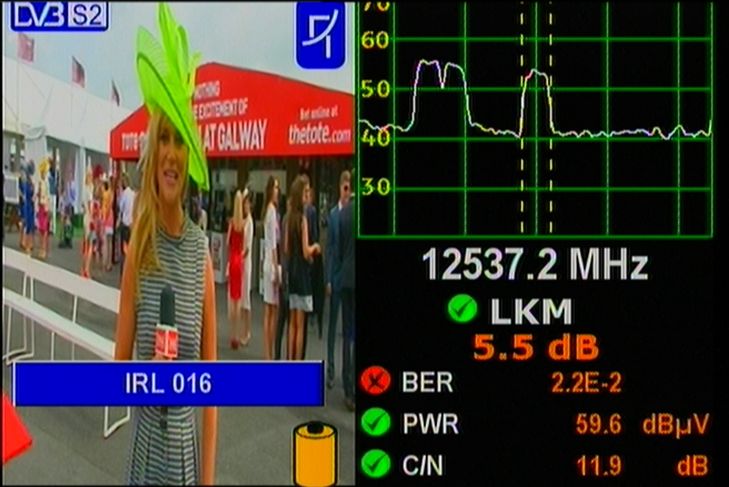

       12 537 MHz : SIC POR 03                             12 537 MHz : IRL 016                             12 545 MHz : D396

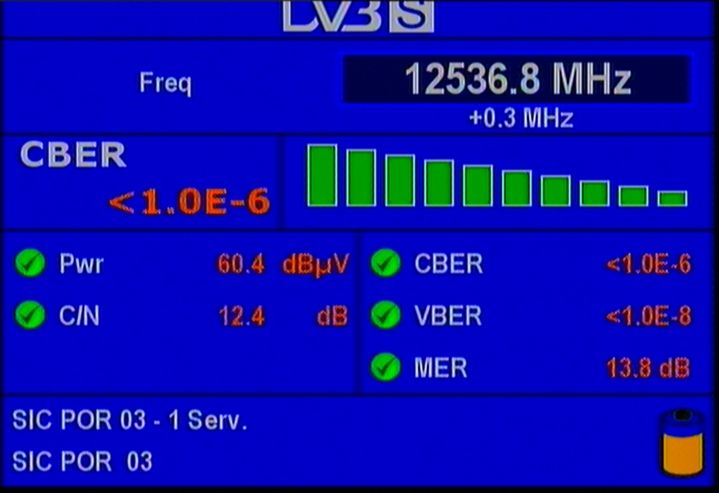

12537 h enex 03 ok -3112537 h enex -3112545 h enex -31

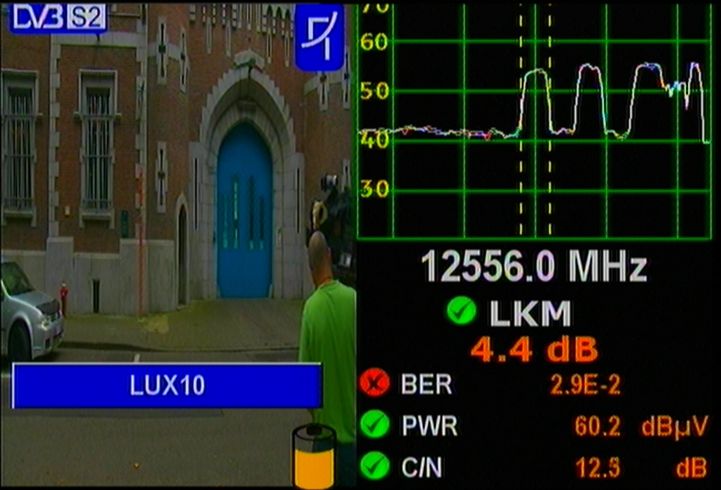

     12 551 MHz : TANDBERG Service                        12 556 MHz : LUX10                             12 556 MHz : LUX10
12551 h enex -3112556 h enex 0312556 h enex - 31

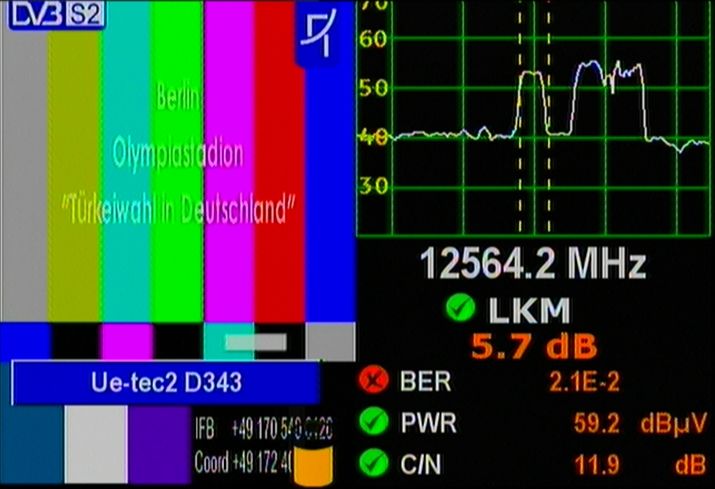

      12 564 MHz : Ue-tec2 D343                        12 564 MHz : Ue-tec2 D343                  12 518 MHz : ENEX PATH 1 LXB1
12564 h enex 02 -3112564 h enex -3112518 h enex 01
