►►Turksat 2A/4A-λ=42.0°E-X band-reception : General info

                    X band satellite reception : the full range of the Turksat spectrum from 7 250 to 7 750 MHz / LHCP

the spectrum of the horizontal vector in the range from 5 to 50 mhz
►Turksat 2A/4A - 42°E-X band : data related to the theme Turksat - X band


                                             source : ASELSAN Electronic Ind. And Trade Inc.

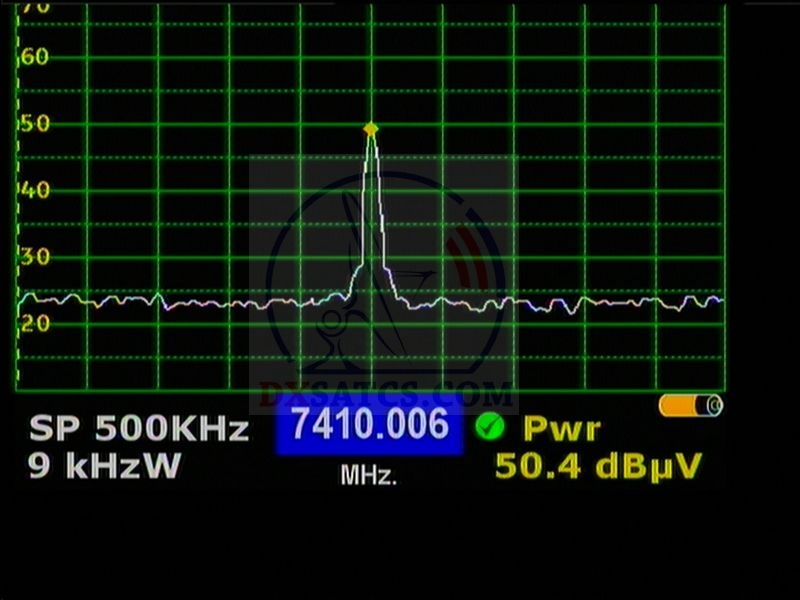

►Turksat 2A/4A - 42°E-X band-beacon frequency : 7 410 MHz_beacon frequency

        fb=7 410 MHz / SPAN 200 kHz                  fb=7 410 MHz / SPAN 500 kHz

►Turksat 2A/4A - 47°E-X band :  komentár autora Romana Dávida

autor publikuje výsledky analýzy frekvenčného spektra vektora vlnenia LHCP,stanovuje frekvenciu beacon identifikátora objektu
na fb=7 410 MHz pri rozpätí segmentu spektra 200 a 500 kHz a to všetko na výstupe vysokofrekvenčného reťazca,ktorého
základom je sekundárny radiant Prodelin 3.7 m AZ/EL type 1374-990 RX

-Všeobecný úvod do pásma X -

Satelitná signálna distribúcia v centimetrovom pásme super vysokých frekvencií SHF s označením -X- so šírkou pásma 500 MHz
má presne vymedzené downlinkové spektrum od 7250 do 7 750 MHz a je z hľadiska zamerania a obsahu výlučne pridelená pre
armádne,spravodajské a vládne služby,ktoré plne využívajú prevažne globálne vyžarovacie diagrami a benefity vysokej odolnosti
vlnení s rádovo centimetrovou vlnovou dĺžkou vočí tlmeniu vplyvom nepriaznivých poveternostných vplyvov ako napr. dažďa a pod.

Vysoko špecifické zameranie geosynchrónnych objektov operujúcich v pásme -X- (ktorých vysokokapacitné dátové linky
s uzamknutými/zaheslovanými streamami a s neštandartnými a nečitatelnými modulačnými parametrami nedovoľujú ani ich
samotnú identifikáciu pomocou tradičných postupov ) s výlučným obsahovým zameraním pre necivilné respektíve vojenské zložky,
týmto podmieňuje že autor Roman Dávid sa zdrží voči publikovaniu akýchkoľvek detailných fotografických materiálov ako
napr.vlnovodného riešenia+ožarovača pre sekundárny radiant Prodelin 4.5m,ktoré navrhol a vypočítal pre medznú frekvenciu
fm=6800 MHz a bude sa primárne zameriavať len na samotné demonštrovanie fyzikálnej podstaty možnosti príjmu a spracovania
elm. vlnení vo frekvenčnom spektre od 7250 do 7 750 MHz a publikovaniu modulačných parametrov niektorých dátových paketov,
ktoré sú nevyhnutné k demonštrovaniu ekvivalentného zisku inštalovaného sekundárneho radianta ako funkcie k jeho priemeru.

►►Turksat 2A/4A-λ=42.0°E-X band-reception : HF string , footprint , geographical location ...

►Installed dish / secondary radiant [D] : Prodelin 3.7 m AZ/EL type 1374-990 RX _ N48°19719' , E19°40148' , Lučenec , Slovak republic



►Turksat 2A/4A-X band : geographic location for measurement by Google

          measurement: N48°19719' , E19°40148'



►►Turksat 2A/4A-λ=42.0°E-X band-reception : analysis of the LHCP spectrum and the identified packets

►The complete range of the -LHCP- vector in the X band from 7 250 to 7 750 MHz : quantification of LHCP pectrum

►►Turksat 2A/4A-λ=47°E-X band-reception : a list of the locked carrier frequencies
