NSS 12 at 57.0°E-East Africa beam : f0=11 545 H > Prodelin 3.7m
by Roman Dávid_founder of Think-Tank
►Téma zadania pre praktické cvičenia : Na základe posledne vykonaného dokazovania o dosiahnutí jedného spojitého priebehu (kontinuity)
"LOCKU" referenčnej frekvencie f0=11 545 H pre vyžarovací diagram "Východná Afrika" družice NSS 12 na λ=57,0° v kvantite 2x48 hodín,
odvodeného od priemeru sekundárneho žiariča D=450 cm sa dnes pomocou dokazovania v podobe signálneho monitoringu v kvantite 2x24 hodín
pokúste preniesť do praxe satelitného príjmu identickú formu kontinuálneho priebehu "LOCKU" na identickej referečnej frekvencii "f0",
ale s priemerom sekundárneho žiariča len D=370 cm.Pri samotnom dokazovaní aplikujte rovnaké softvérové (EBSpro) a hardvérové (TBS 5927)
vybavenie tak aby (za predpokladu že úspešne zvládnete dokazovanie v praxi) výsledná porovnávacia báza poskytovala nespochybnitelný dôkaz
o dosiahnutom raste v kvalite príjmu vo vzťahu k navýšeniu aplikovaného priemeru o D=80 cm,čo je samotnou podstatou môjho vedecko-výskumného
snaženia v tomto výskumnom projekte zameraného na verifikáciu zisku vo vzťahu k rastu priemeru apertúry parabolických reflektorov,čo je kľúčovým
problémom praktickej stránky satelitného príjmu ako takého vo vzťahu k D=2>3>4>5>6m atď...
►Riešenia ako odpoveď pre zadanie praktických cvičení :
Za účelom dosiahnutia jedného a permanentne opakujúceho sa spojitého priebehu stabilného locku na "Referenčnej frekvencii f0=11 545 H"
v kvantite 24/7 aj na výstupe zo sekundárneho žiariča s D=370 cm som navrhol a v praxi realizoval principiálne nové systémové riešenie,
alebo signálny reťazec,ktorý v súčastnosti neobsahuje už ani jeden z pôvodne výrobcom dodaných komponentov pre túto anténu.
SUMA vykonaných korekcii,alebo zdokonalení na sekundárnom žiariči Prodelin 3.7m,ktoré sú v priamom vžťahu k exemplárnym
výsledkom v praktickom dokazovaní,ktoré navrhol a realizoval autor Roman Dávid :
1,Zmenil som > Samotný primárny žiarič ako tú najdôležitejšiu časť celku v reťazci komponentnov s ich detailnými funkciami v ohnisku
→ kedže sa nejedná o zápis vyjadrujúci rovnosť dvoch výrazov,musel som sa vzdať označenia "rovnica",ale použil
som môj obľúbený pojem "reťazec" ,ako výraz pre jeden celok zložený z jednotlivých komponentov signálneho reťazca spracovania
vysokofrekvenčného vlnenia a detailnejší pojem "reťazenie" ako funkcia vlastností jednotlivých komponentov,ktoré detailne vektorujú
vysokofrekvenčné vlnenie,ako napríklad uhlovú odchýlku SKEW pre jednopolaritné LNB,kedže konkrétne pri tejto (pôvodne fixnej-viď dodací list)
anténnej AZ/EL inštalácii korekcia "SKEW uhlovej odchýlky" neprebieha na základe celkovej rotácie sekundárneho žiariča/zrkadla ako takého,
ale je súčasťou systémového riešenia alebo reťazca komponentov v ohnisku a realizuje sa plne manuálne.
⇒ systém plne manuálneho polohovanie uhla azimutu na anténnom systéme som doplnil o dodatočnú závitovú tyč,za účelom vykonávania nevyhnutných
"AZ mikrokorekcií"
⇒ z hľadiska dosiahnutých výsledkov pri dokazovaní irelevantný alebo nepodstatný plastový kryt systémového riešenia nepochádza z mojej dielne ale zo
stredového anténneho systému od výrobcu Kathrein typ UAS 231 z roku 1991 s priemerom D=180 cm
Toto sú pôvodné a výrobcom anténneho systému dodané komponenty systémového riešenia v ohnisku sekundárneho žiariča Prodelin 3.7m
⇒ Primárny žiarič alebo ožarovač pre rozsah frekvencii KU pásma
⇒ OMT Orthomode Transducer alebo polarizačná výhybka pre KU pásmo s neštandardnými rozmermi otvorov na vstupnej prírube
2,Zmenil som > Pôvodnú a výrobcom zadefinovanú ohniskovú vzdialenosť f=54" anglických palcov alebo tiež 137,16 cm na novú ohniskovú
vzdialenosť f=54,5" anglického palca alebo tiež 138,4>138,5 cm meranú od hrany ústia,alebo vstupu primárneho žiariča.
⇒ verifikáciu správnosti ohniskovej vzdialenosti f=54,5" som vykonal na referenčnej frekvencii f0=11 426 H pre celú konštelácie troch geostacionárnych
objektov Astra 2E/2F/2G na 28,5°E , UK SPOT BEAM.Pokles kanálovej chybovosti ChBER v porovnaní s výrobcom zadefinovanou ohniskovou vzdialenosťou činil
dve desatiny > rast kvality : +0,8 dB z jednotky MER
⇒ v rozsahu ohniskovej vzdialenosti od f=138,2 cm do f=138,5 cm výsledná kvalita na "f0" zotrvávala na jednej špičke a už nerástla
⇒správne nastavenie ohniskovej vzdialenosti je len prvým,ale nevyhnutným krokom k dosiahnutiu cieľa,ktorým je jeden stabilne demonštrujúci sa LOCK
bez jedinej pixelácie v kvantite 24/7 na f0=11 545 H,pretože všetok "ziskový benefit " odvodený zo správne nastavenej ohniskovej vzdialenosti "f" sa môže
následne ! UTOPIŤ V ŠUME ! , ktorý môže ale aj nemusí vygenerovať nesprávne navrhnuté systémové riešenie za primárnym žiaričom ...
⇒všetky vykonané merania laserovým meračom som neustále kontroloval aj pomocou zvinovacieho metra s triedou presnosti 2.Výrobcom stanovená odchýlka meraní
pri aplikovanom laserovom merači je nezanedbatelných +/- 1,5 mm
fyzikálne vlastnosti tohoto primárneho žiariča
SMW XM-140 sú len čiastočne porovnatelné
f=54,5" s mnou aplikovaným f=138,5 cm
3,Zmenil som > Spôsob definovania SKEW uhlovej odchýlky,kde aktuálne rotuje (celé systémové riešenie okolo svojej osi) celý reťazec komponentov
systémového riešenia v ohnisku zrkadla,nie len nízkošumový prevodník ako taký > aplikoval som bežný štvor-oscilátorový jednopolaritný LNB SMW
s fázovým závesom PLL s presne danou stabilitou lokálneho oscilátora +/- 25 kHz (vyrobený v roku 2012). konf. > LOF=10 GHz > 13V > No Tone
►Témou týchto praktických cvičení je dokazovanie o dosiahnutí plnej stability príjmu bez jedinej pixelácie v kvantite 2x24 hodín s PF Prodelin 3.7m
na referenčnej frekvencii f0=11 545 H z družice NSS 12 v nasledovnom vyžarovacom diagrame "East Africa"
NSS 12 na 57,0°E : Vyžarovací diagram East Africa / Východná Afrika
zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
vyžarovacie diagramy pochádzajú zo zdroja : ses.com
⇒ Aktuálne programové obsadenie "Referenčnej frekvencie f0=11 545 MHz_H" (TP EAH6) : dňa 18.9.2021
⇒ Analýza spektra a kvality na "Referenčnej frekvencii f0=11 545 MHz_H" (TP EAH6) s PF Prodelin 370 cm : dňa 22.9.2021
MER=8,6 dB / CBER=6,25E-3_typická a každodenná špička kvality s dostatočnou okamžitou rezervou okolo 2,5 dB nad šumovým prahom
→ frekvenčné spektrum horizontálne polarizovaného vektora vlnenia od 11 400 do 11 750 MHz koncentruje nosné prenosov
v dvoch diagramoch : "Východná Afrika" aj "Stredná Ázia
→ ako príklad prenosu vo vyžarovacom diagrame "Central Asia" uvádzam práve v spektre aktívny príležitostný FEED kanál UZB-TAS-001 na f=11 521 H
EthioSat _ ETV Languages SD CBER=5.97E-3 QPSK konštelácia
PF Prodelin 3.7m & DOKAZOVANIE v kvantite 2 x 24 hodín
PROVING > NSS 12 at 57.0°E _f0=11 545 MHz_H : Reference frequency
Nepretržitý monitoring signálnych parametrov v dĺžke 2 x 24 hodín
Continuous monitoring of signal parameters for a period of 2 x 24 hours
►Deň záznamu : od 18.9.2021 do 19.9.2021 + od 19.9.2021 do 20.9.2021
►Stav atmosféry : 0-1/8 jasno, 2/8 takmer jasno, 3/8 malá oblačnosť
►Celkový čas signálneho monitoringu : 2 x 24 hodín
►Analýza signálneho monitoringu č.1+2 : nespochybnitelne dokazuje dosiahnutie exemplárneho stavu plne stabilného príjmu s jedným kontinuálnym LOCKOM na referenčnej
frekvencii f0=11 545 H v kvantite 2x24 hodín,v mieste príjmu Lučenec,pochopitelne bez jedinej pixelácie z dôvodu konštantnej hladiny kvality Q=60%,so špičkou kvality okolo SNR=8+ dB
PF Prodelin 3.7m

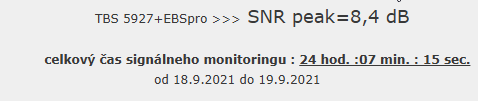

TBS 5927+EBSpro >>> SNR peak=8,4 dB SNR peak=8,3 dB
celkový čas signálneho monitoringu : 24 hod. :07 min. : 15 sec. celkový čas signálneho monitoringu : 24 hod. :17 min. : 13 sec.
od 18.9.2021 do 19.9.2021 od 19.9.2021 do 20.9.2021
18.9.2021 19.9.2021 20.9.2021 20.9.2021
autor cvičení : Roman Dávid _ v Lučenci dňa 28.9.2021
poznámka : súčasťou textu nie je ani jedna priama,alebo voľná citácia od iných autorov
