21.10.2009 - Deň s družicou Astra 2D na portále dxsatcs : PREMIÉRA/Astra 2D na 28.2°E _ Kompletný rozbor príjmu V+H paketov tv sietí BBC , ITV , Sky , HQ footprint diagramy, kompletný spektrálny rozbor rovín V+H ...Na úvod : technická stránka príjmu atď.

21.10.2009 - Deň s družicou Astra 2D na portále dxsatcs : PREMIÉRA/Astra 2D na 28.2°E _ Kompletný rozbor príjmu V+H paketov tv sietí BBC , ITV , Sky ,  HQ footprint diagramy, kompletný spektrálny rozbor rovín V+H

technické detaily k téme príjmu družice Astra 2D z orbitálnej pozície 28.2°E s dxsatcs vlnovodnou linkou :

V_Vertikálne  roviny vlnenia : zber dát zo spektrálnych a kvalitatívnych analýz prebiehal v časovom úseku od 9.30 do 13.30 h dňa 17.10.2009 v mieste príjmu okresu Lučenec pri výrazne zhoršených poveternostných podmienkach mrholenia, v kontinuálnom režime so záznamom okamžitých kvalitatívnych špičiek MER pre každú vo frekvenčnom spektre prítomnú QPSK nosnú v časovom úseku maximálne 3 minúty. Kvalitatívny rozbor potvrdil pre dané miesto príjmu a časový úsek reálny ziskový rast/rezervu od 7-8,5 dB z MER v závislosti od výberu TP .

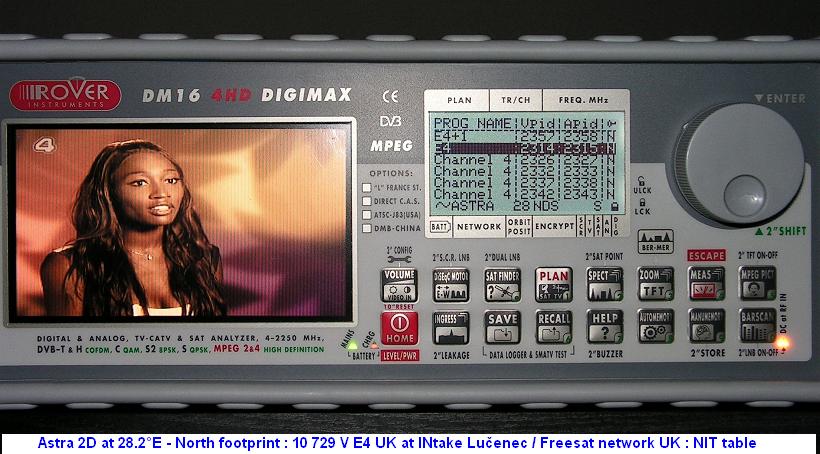

Astra 2D at 28.2 e _ 2d footprint _ 10 729 V first snapshot  000 a

H_Horizontálne roviny vlnenia : sumarizáciu akostných výsledkov z QPSK analýz  každej nosnej prítomnej v spektre horizontálneho vektora vlnenia z meracieho prístroja Rover DM16 4HD som uskutočnil dňa 17.10.2009 v časovom úseku od 15.30 hod do 16.30 v mieste príjmu okresu Lučenec pri výrazne zhoršených podmienkach príjmu prehánok. Hladina EIRP toku pre H vektory vlnenia kontinuálne rástla s možnosťou kvalitatívnej identifikácie C-ID od 14.30 hod.Záznam video sekvencií prebiehal v úseku od 16.30 fo 17.30 hod kde v porovnaní s časom záznamu Q analýz výrazne rástla kvalitatívna MER špička pri každej / až na TP55 / v spektre prítomnej nosnej prenosu na peak okolo 8+ dB čo je čistá zisková rezerva okolo 3 dB ovšem s výrazne nižším rozkmitom MER amplitúdy len +/-0,2 dB _viď zaznamenané video ukážky . V čase ukončenia záznamu video sekvencii prebiehal naďalej kontinuálny rast kvalitatívnych hladín v spektra H-vektora.

                                                       s pozdravom Roman Dávid: zakladateľ a autor dxsatcs logo

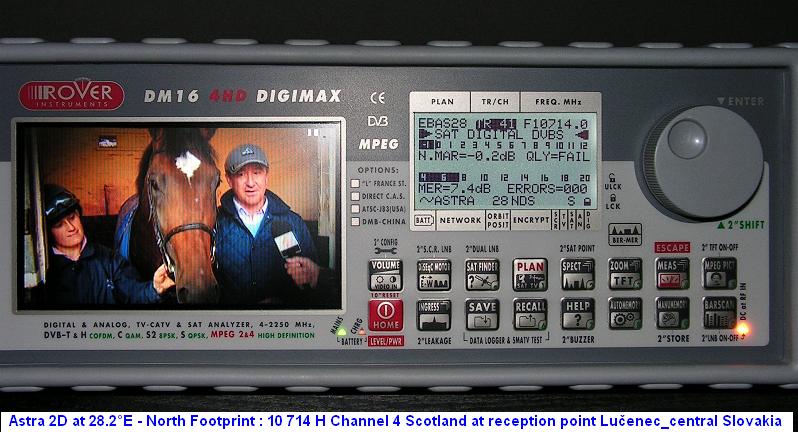

     Astra 2D at 28.2 e _ 2d footprint _ 10 714 H first snapshot  000
