          >Eutelsat 21B at 21.5°E_Low Symbol Rate>SR=171 ksym/s in satellite reception practice & Atlantic Radio <



English: EUT 21B_11 602,760 MHz-Atlantic Radio : The relationship between the selection of the oscillator in a four-oscillator LNB SMW Q-PLL Type R
and the resulting continuity of lock and quality on the carrier with an applied symbol rate parameter of SR=171 ksym/s at the output of a symmetric Prodelin
reflector with a diameter of d=370 cm.

German:EUT 21B_11 602,760 MHz-Atlantic Radio : Der Zusammenhang zwischen der Auswahl des Oszillators in einem Vier-Oszillator-LNB SMW Q-PLL Typ R
und dem resultierenden Verlauf der Kontinuität des Lock- und Qualitätsmerkmals auf dem Träger mit einem angewendeten Symbolratenparameter
von SR=171 ksym/s am Ausgang eines symmetrischen Prodelin-Reflektors mit einem Durchmesser von d=370 cm.


SK: EUT 21B_11 602,760 MHz-Atlantic Radio : Vzťah medzi výberom oscilátora v štvoroscilátorovom konvertore SMW Q-PLL Type R a výsledným priebehom
kontinuity Lock-u a kvality na nosnej s  aplikovaným parametrom symbolovej rýchlosti SR=171 ksym/s na výstupe zo symetrického reflektora Prodelin s  priemerom
d=370 cm




►►Eutelsat 21B at 21.5°E-Western : Low symbol rates (SR) in satellite reception practice


During the continuous signal monitoring of signal distribution, a symmetric reflector Prodelin with diameters of 450 and 370 cm was applied
Beim kontinuierlichen Signalmonitoring der Signalverteilung wurde ein symmetrischer Reflektor von Prodelin mit Durchmessern von 450 und 370 cm verwendet
Pri výkone kontinuálneho signálneho monitoringu signálnej distribúcie bol aplikovaný symetrický reflektor Prodelin s priemerom 450 a 370 cm

Installed symmetric reflectors and the diameter of their effective area : D=370 & 450 cm
Installierte symmetrische Reflektoren und der Durchmesser ihrer effektiven Fläche : D=370 & 450 cm
Inštalované symetrické reflektory a priemer ich efektívnej plochy : D=370 & 450 cm

                                               R1                                                                                                          R2
 dxsatcs-intelsat-901-spot-2-27w-sat-reception-prodelin-370-cm-low-symbol-rates-n         dxsatcs-intelsat-901-spot-2-27w-sat-reception-prodelin-450-cm-low-symbol-rates-400x200-n



Signálny reťazec je tvorený / The signal chain consists of the following components :  Prodelin 450/370 cm

Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL 9.75 F s LOF stabilitou +/- 10 kHz
PF Prodelin 370 cm > Primárny žiarič umiestnený v mechanizme manuálnej SKEW rotácie > polarizačná výhybka OMT typ ESA-1212-X/1> LNB SMW_Q-PLL type R,
LOF stabilita +/- 25 kHz


PF Prodelin 450_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications
that minimize any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide
flange
> SMW PLL LNB 9.75 GHz +/- 10 kHz
PF Prodelin 370 cm >
Primary feedhorn placed in the manual SKEW rotation mechanism > OMT type ESA-1212-X/1 > LNB SMW Q-PLL type R, LOF stability +/- 25 kHz


PF Prodelin 450_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder
Drehbank), mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs
und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche > SMW PLL LNB 9.75 GHz _ +/- 10 kHz
PF Prodelin 370 cm > Primärstrahler im manuellen SKEW-Rotationsmechanismus platziert > OMT Typ ESA-1212-X/1 > LNB SMW Q-PLL Typ R, LOF-Stabilität +/- 25 kHz



►►Eutelsat 21B at 21.5°E-Western : Beacon frequency / TT&C

                                Eutelsat 21B : BEACON FREQUENCY > f=12 500.5 MHz_V


                                                                              - šírka rozmietania SP=100 kHz -
                                                              - hodnota vstupných filtrov RBW= 1 W/kHz + 600 W/Hz -

► týmto som dokázal že mnou navrhnutý signálny reťazec generuje frekvenčné údaje s vysokou presnosťou (na jednotky tisícin-1/1000 z jednotky 1 MHz)
čiže publikované údaje sú hodnoverné a relevantné pre vedecko-výskumnú prácu v oblasti vlnovej fyziky

►I have demonstrated through this that the signal chain I have designed generates frequency data with high precision
(to the order of one-thousandth, 1/1000, of 1 MHz). Therefore, the published data is reliable and relevant.
                             SPAN= 100 kHz + RBW=1 W/kHz                                                                  SPAN= 100 kHz + RBW=600 W/Hz

dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-beacon-frequency-sp-100khz-rbw-1khz-01n   dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-televes-table-nn      dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-beacon-frequency-sp-100khz-rbw-600hz-02n



                          Eutelsat 21B : TT&C >   11 699,80 MHz_H / 11 200,20 MHz_H

   dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-TTC-frequency-11699.800-h-mhz-n      dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-TTC-frequency-11200.200-h-mhz-n

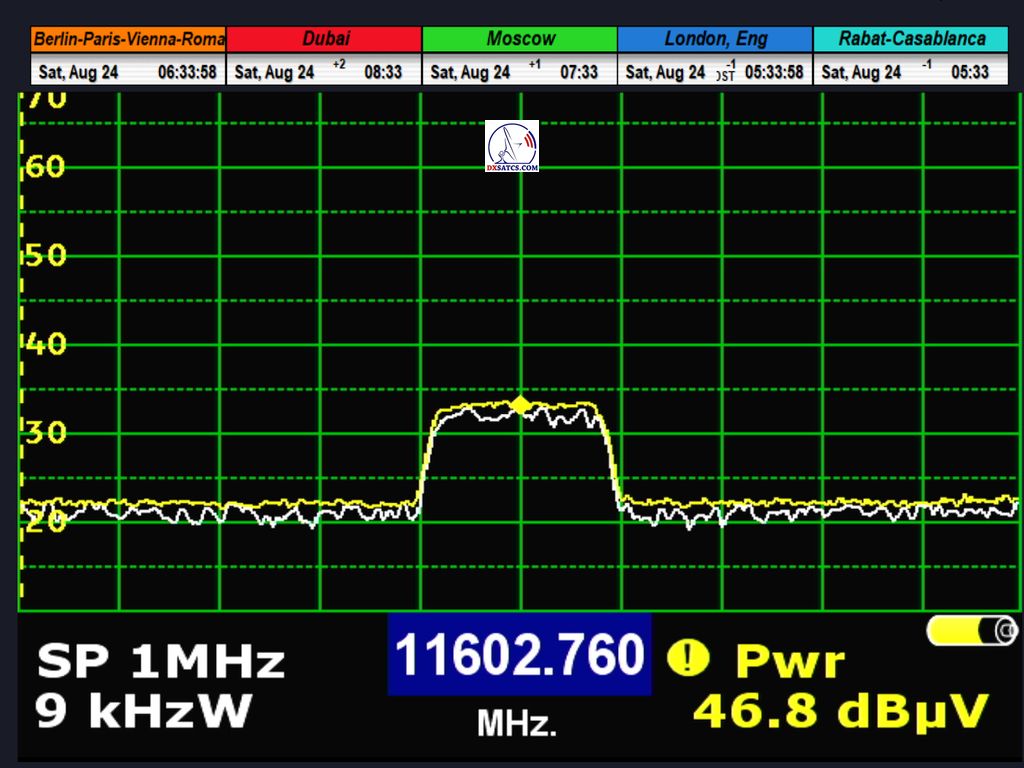

►►Eutelsat 21B at 21.5°E-Western-spectrum analysis : 11 602,760 MHz_H - Atlantic Radio



                                                                                  C1_11 599,250 MHz : Chada FM
                                                                                  C2_11 599,530 MHz : Medina FM
                                                                                  C3_11 599,760 MHz : MED Radio

                                                                                  C4_11 602,760 MHz : Atlantic Radio


                                            C4_Carrier width/Trägerbreite : 204 kHz

                                               SPAN=1 MHz : 11 599,250>11 599,530>11 599,760 MHz >11 602,760 MHz

                                  dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-spectrum-analysis-n



►►Eutelsat 21B at 21.5°E-Western-11 602,760 MHz : Frequency OFFSET or evidence of a deviation around 190 kHz between
the lock frequency and the actual frequency

►Evidence of frequency deviation or detuning, typically from 187 to 200 kHz, applicable to the HW/SW configuration TBS 5927 & EBSpro,
and clearly demonstrated on this radio carrier with an ultra-narrow carrier bandwidth.

►Nachweis einer Frequenzabweichung oder Verstimmung, typischerweise von 187 bis 200 kHz, die für die HW/SW-Konfiguration TBS 5927 & EBSpro
gilt und eindeutig auf diesem Funkträger mit einer extrem schmalen Trägerbandbreite demonstriert wird.

►Dôkaz o frekvenčnej odchýlke alebo podladení od 187 do 201 kHz,ktoré platí pre HW/SW konfiguráciu TBS 5927 & EBSpro a je jasne demonštrovaná na každej

rádio nosnej s ultra nízkou šírkou pásma nosnej.

 TBS 5927/EBSpro : Locking frequency 11 602.569>11 602,571 and  Downlink frequency : 11 602.760 MHz

                                                                       Frequency OFFSET : minus 189-191 kHz


                                            dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-frequency-offset-n



►►Eutelsat 21B-11 602,760 MHz : The relationship between the selection of the oscillator in a four-oscillator LNB and the resulting continuity
of lock and quality on the carrier with an applied symbol rate parameter of SR=171 ksym/s



Vzťah medzi výberom oscilátora v štvoroscilátorovom konvertore SMW Q-PLL Type R a výsledným priebehom kontinuity zámku a kvality na nosnej
s  aplikovaným parametrom symbolovej rýchlosti SR=171 ksym/s na výstupe zo symetrického reflektora Prodelin s  priemerom d=370 cm

►The relationship between the selection of the oscillator in a four-oscillator converter SMW Q-PLL Type R and the resulting continuity of lock
and quality on the carrier with an applied symbol rate parameter of SR=171 ksym/s at the output of a symmetric Prodelin reflector with a diameter of d=370 cm.


►Der Zusammenhang zwischen der Auswahl des Oszillators in einem Vier-Oszillator-Konverter SMW Q-PLL Typ R und dem resultierenden Verlauf
der Kontinuität des Lock- und Qualitätsmerkmals auf dem Träger mit einem angewendeten Symbolratenparameter von SR=171 ksym/s am Ausgang
eines symmetrischen Prodelin-Reflektors mit einem Durchmesser von d=370 cm.



Metodický postup meraní : v jednotnej časovej jednotke signálneho monitoringu,alebo vizualizovanej formy dokazovania t=24 hodín,pri porovnatelných
poveternostných podmienkach jasnej oblohy som vykonal 2 porovnávacie testy s dvoma rôznymi oscilátormi LOF1=10 GHz a LOF2=9.750 GHz za účelom
skúmania vzťahu medzi výslednou kvalitou príjmu a  možnosťou dosiahnutia kontinuálneho priebehu Locku nosnej.

Klasifikácia dosiahnutých výsledkov : aj napriek tomu že dosiahnutá špička kvality pri aplikovanom oscilátor LOF1=10.00 GHz prevyšovala špičku kvality
s LOF2=9.750 GHz o 0,7-0,8 dB alebo 7,4 dB s LOF2 < 8,1 dB-8,2 dB s LOF1, ani na jednom z nich som nedosiahol stabilitu príjmu na 100% a počas 24 hodín
dochádzalo,typicky 8-10x k výpadkom v spojitosti priebehu Locku,čo môžem percentuálne kvantifikovať ako degradovanú stabilitu príjmu  na 99,05% s LOF1
a 99,87 % s LOF2

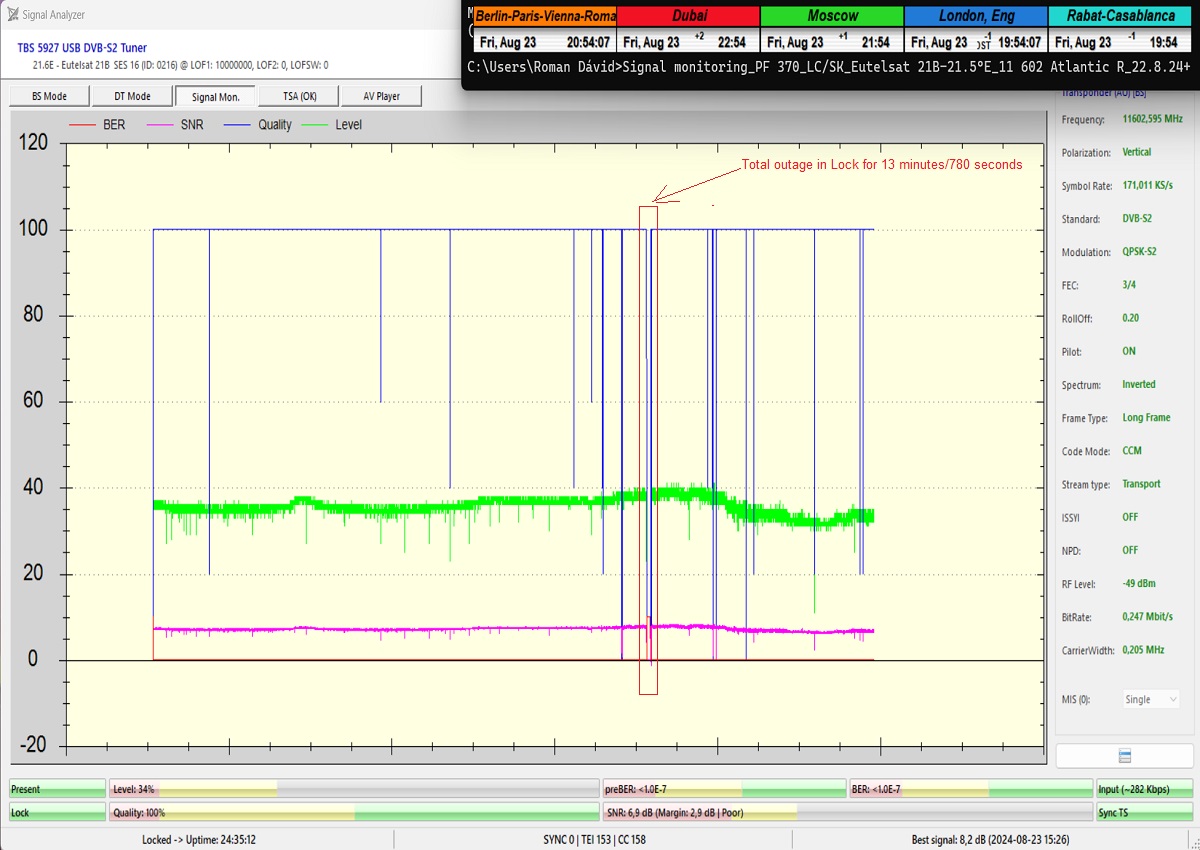

keď som  s LOF1 celkovo 4x zaznamenal výpadky v trvaní okolo 40 sekúnd a jeden dlhý výpadok v trvaní 780 sekúnd,čo je v súčte
až 820 sekúnd z dôvodu že obnova Locku po jeho strate,alebo výpadku nie je okamžitá a trvá typicky až okolo 5 sekúnd pri danej hodnote SR=171 ksym/s.
Pradoxne som dokázateľne dosiahol vyššiu stabilitu príjmu s LOF2=9.75 GHz ako s LOF1 aj napriek celkovo vyššej špičke kvality SNR
o približne +0,7-0,8 dB s LOF1=10.00 GHz.

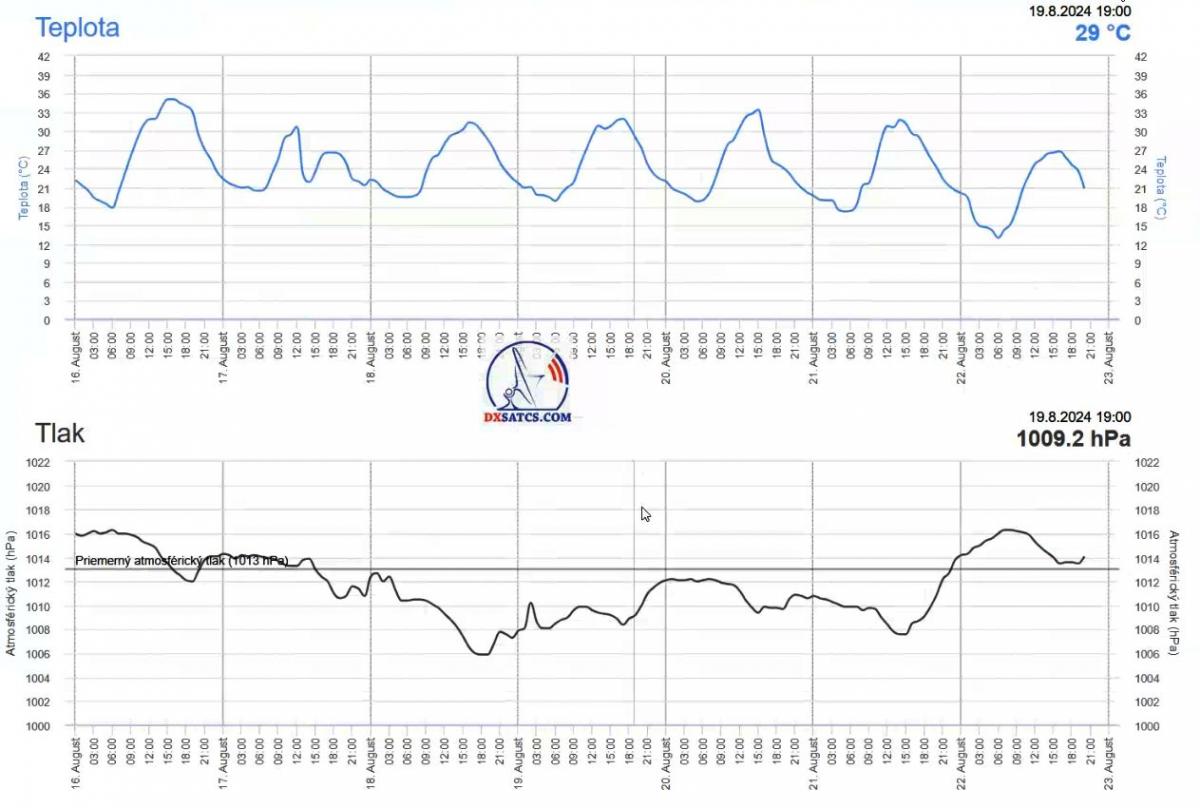

Pýtate sa ako sa v grafe signálneho monitoringu vuzualizuje výpadok v kontinuite priebehu Locku ?
Odpoveď: keď sa spoja modrý priebeh kvality (poklesne na hladinu 0%) a červený priebeh chybovosti BER v osy X dochádza k okamžitému výpadku
v kontinuite priebehu Locku,inak povedané dátový tok rádio streamu zamrzne.
Dočasné poklesy modrého priebehu kvality Q v percentách na úroveň napríklad
40 alebo 20% má taktiež dosah alebo vplyv na plynulosť toku dát/streamu,ale k výpadku v kontinuite nedochádza a je to takzvaný hraničný alebo limitný stav príjmu
pri minimálnej signálnej rezerve v signálnom reťazci.



►Methodological procedure of measurements: In a uniform time unit of signal monitoring or in a visualized form of evidence, t=24 hours, and under comparable
weather conditions of a clear sky, I conducted 2 comparative tests with two different oscillators, LOF1=10.00 GHz and LOF2=9.75 GHz, in order to examine the
relationship between the resulting reception quality and the possibility of achieving a continuous lock on the carrier signal.

►Classification of the achieved results: Despite the fact that the peak quality achieved with the applied oscillator LOF1=10.00 GHz exceeded the peak quality of
LOF2=9.750 GHz by 0.7-0.8 dB, or 7.4 dB with LOF2 < 8.1 dB-8.2 dB with LOF1, I did not achieve 100% reception stability with either oscillator, and during
the 24-hour period, there were typically 8-10 dropouts in the continuity of the Lock, which I can quantify as a degraded reception stability of 99.05% with LOF1
and 99.87% with LOF2
. With LOF1, I recorded a total of 4 dropouts lasting around 40 seconds each and one long dropout lasting 780 seconds, amounting
to 820 seconds in total, due to the fact that the restoration of the Lock after its loss or dropout is not instantaneous and typically takes around
5 seconds at the given SR=171 ksym/s
. Paradoxically, I achieved higher reception stability with LOF2=9.75 GHz than with LOF1,
despite the overall higher SNR peak quality by approximately 0.7-0.8 dB with LOF1=10.00 GHz.

You may ask how a dropout in the continuity of the Lock is visualized on the signal monitoring graph? The answer: When the blue quality curve
(which drops to 0%) and the red BER error rate curve merge on the X-axis, an immediate dropout in the continuity of the Lock occurs,
meaning the radio stream data flow freezes. Temporary drops in the blue quality curve (Q) in percentages, for example to levels of 40% or 20%,
also have an impact on the smoothness of the data/stream flow, but do not cause a dropout in continuity. This is known as the threshold
or limit state of reception with minimal signal reserve in the signal chain.

►Methodisches Vorgehen bei den Messungen: In einer einheitlichen Zeiteinheit des Signalmonitorings oder in visualisierter Form des Nachweises, t=24 Stunden,
und unter vergleichbaren Wetterbedingungen eines klaren Himmels führte ich zwei Vergleichstests mit zwei verschiedenen Oszillatoren, LOF1=10,00 GHz
und LOF2=9,75 GHz, durch, um die Beziehung zwischen der resultierenden Empfangsqualität und der Möglichkeit eines kontinuierlichen Lock-Verlaufs auf dem
Trägersignal zu untersuchen.

►Klassifizierung der erzielten Ergebnisse: Trotz der Tatsache, dass die erreichte Spitzenqualität mit dem angewendeten Oszillator LOF1=10,00 GHz die
Spitzenqualität von LOF2=9,750 GHz um 0,7-0,8 dB oder 7,4 dB mit LOF2 < 8,1 dB-8,2 dB mit LOF1 übertraf, erreichte ich bei keinem der Oszillatoren
eine Empfangsstabilität von 100%, und im Verlauf von 24 Stunden kam es typischerweise 8-10 Mal zu Ausfällen in der Kontinuität des Locks, was ich als eine
degradierte Empfangsstabilität von 99,05% mit LOF1 und 99,87% mit LOF2 quantifizieren kann. Mit LOF1 habe ich insgesamt 4 Ausfälle mit einer Dauer
von etwa 40 Sekunden und einen langen Ausfall mit einer Dauer von 780 Sekunden aufgezeichnet, was insgesamt 820 Sekunden ergibt, da die Wiederherstellung
des Locks nach seinem Verlust oder Ausfall nicht sofort erfolgt und typischerweise etwa 5 Sekunden bei der gegebenen SR=171 ksym/s dauert.
Paradoxerweise habe ich eine höhere Empfangsstabilität mit LOF2=9,75 GHz als mit LOF1 erreicht, obwohl die insgesamt höhere Spitzenqualität
des SNR mit LOF1=10,00 GHz um etwa 0,7-0,8 dB höher war.
Sie fragen sich vielleicht, wie sich ein Ausfall in der Kontinuität des Locks im
Signalüberwachungsdiagramm visualisiert? Die Antwort: Wenn die blaue Qualitätskurve (die auf 0% fällt) und die rote BER-Fehlerrate-Kurve auf der
X-Achse zusammenfallen, kommt es zu einem sofortigen Ausfall in der Kontinuität des Locks, anders gesagt, der Datenstrom des Radiostreams friert ein.
Vorübergehende Einbrüche der blauen Qualitätskurve (Q) in Prozent, zum Beispiel auf 40% oder 20%, haben ebenfalls einen Einfluss auf die
Fließfähigkeit des Datenstroms/Streams, führen jedoch nicht zu einem Ausfall der Kontinuität. Dies wird als Schwellen- oder Grenzzustand des
Empfangs bei minimaler Signalreserve in der Signalkette bezeichnet.

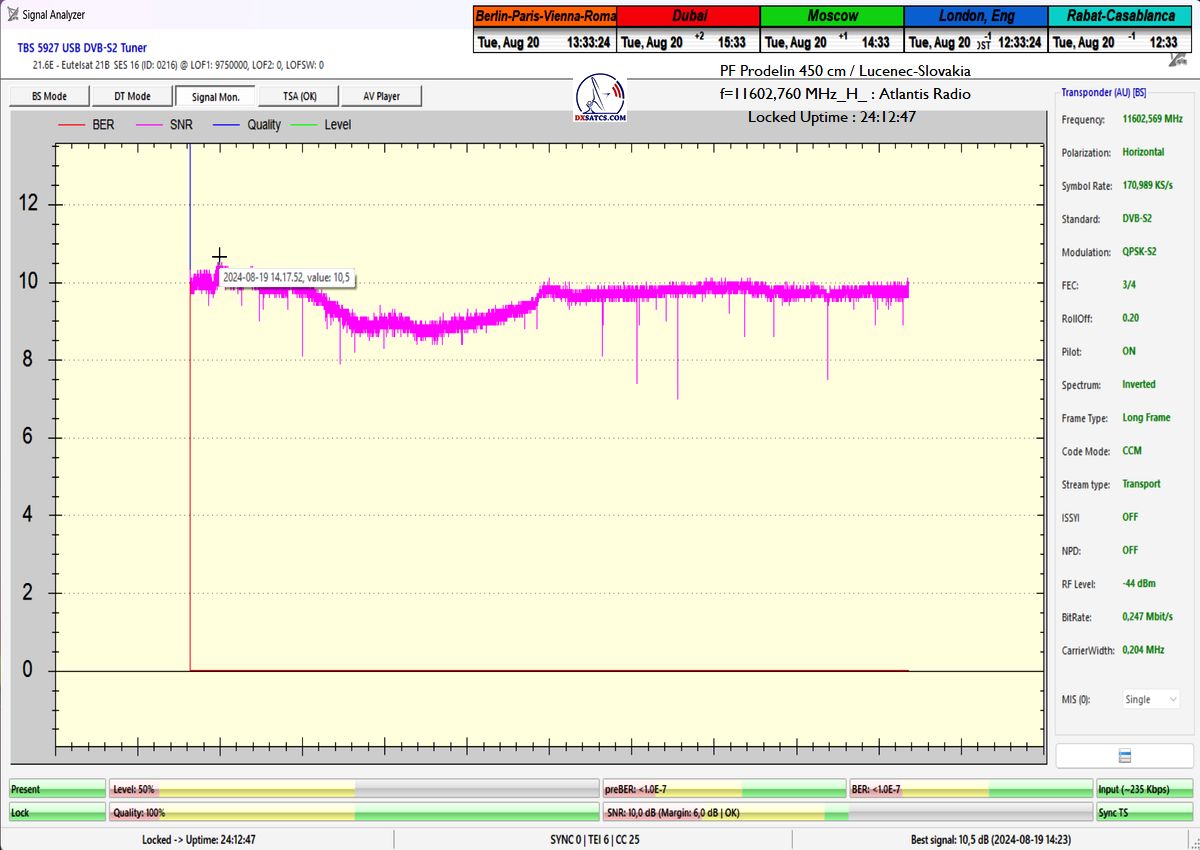

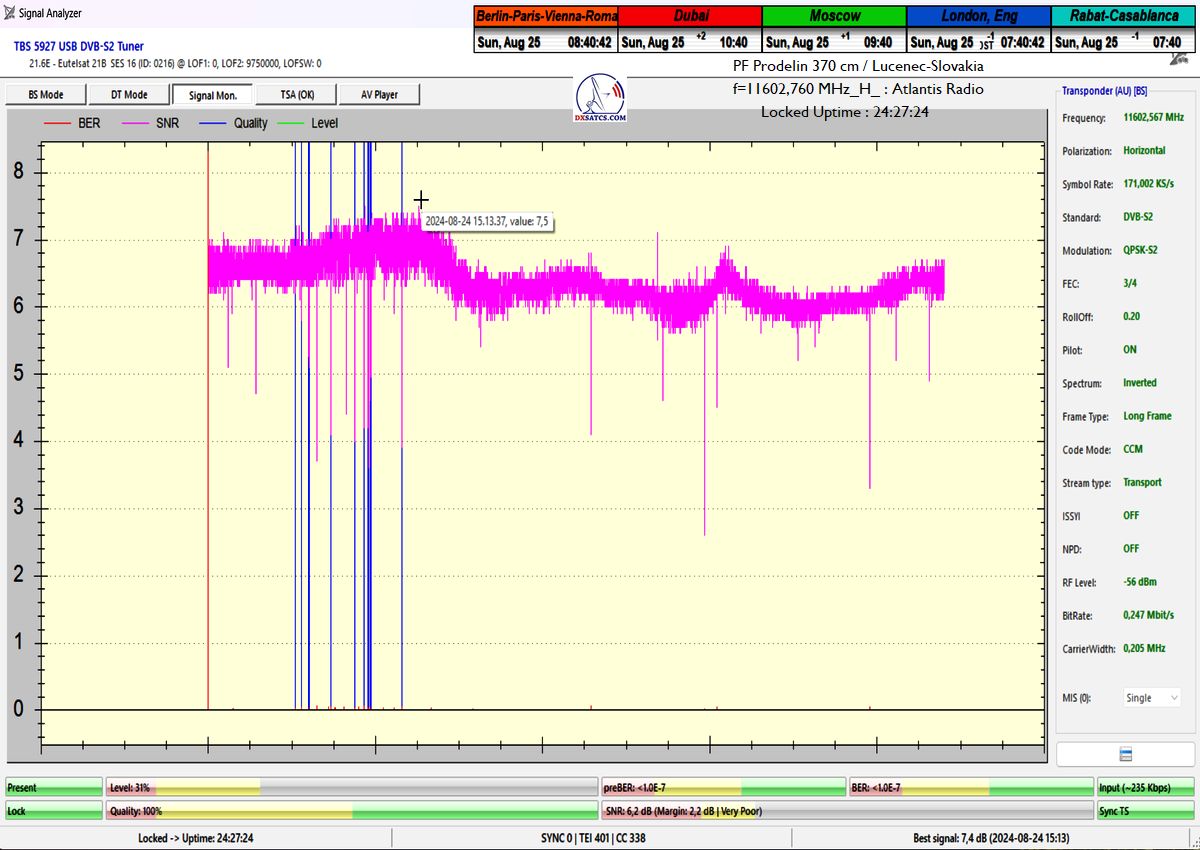

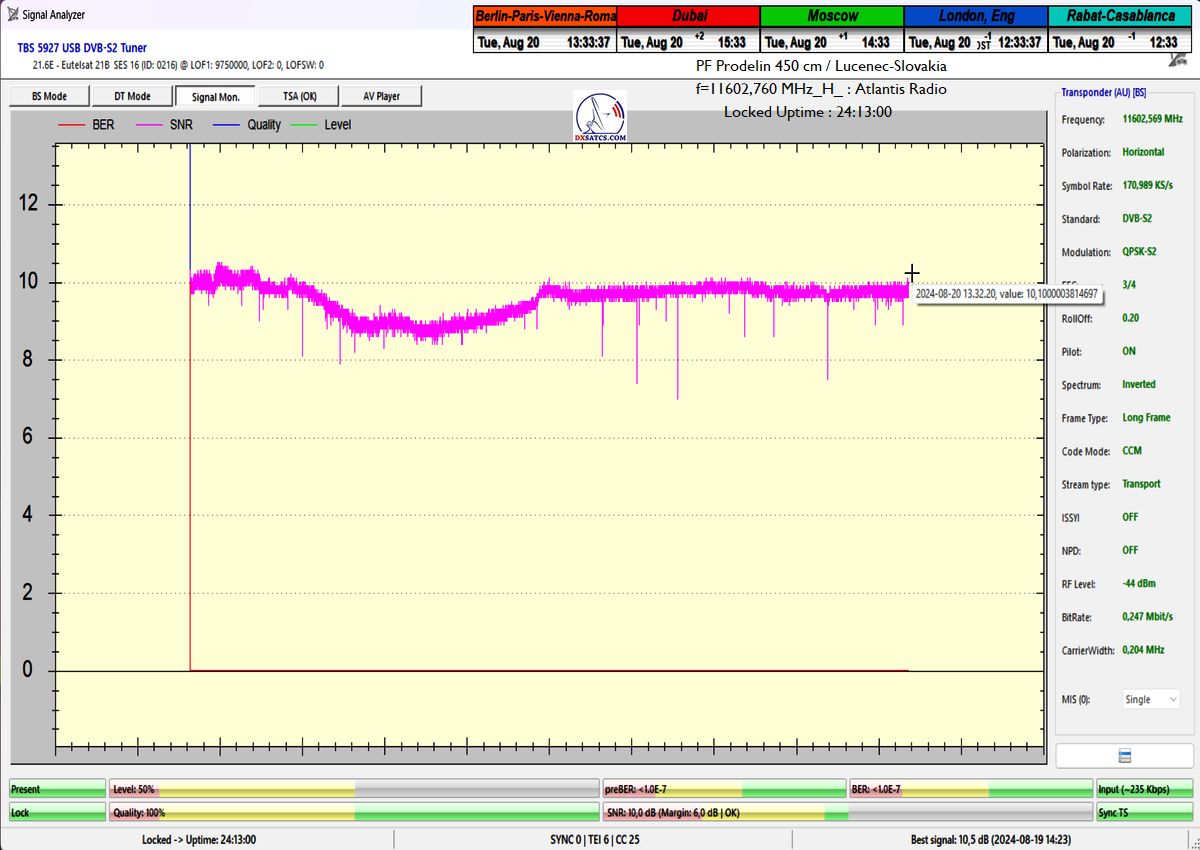

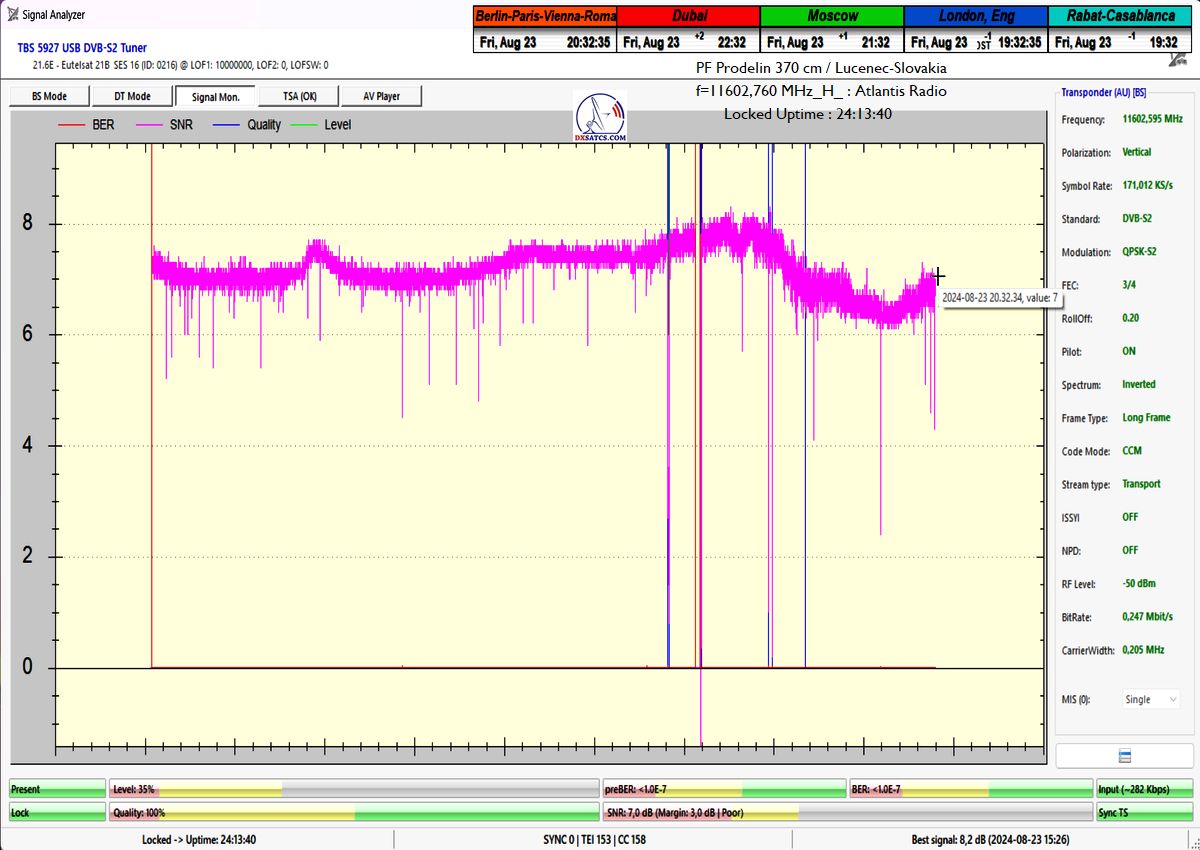

               PF 450                                      PF 370                                        PF 370

   LNB SMW PLL 9.75 GHz ± 10 kHz                LNB SMW Q-PLL-R +10.00 GHz ± 25 kHz                 SMW Q-PLL-R+9.75 GHz ± 25 kHz
        SNR peak =10,5-10,8 dB                             SNR peak=8,1-8,2 dB                                       SNR peak=7,4-7,5 dB
        Proven stability : 100%                           Proven stability : 99,05%                                 Proven stability : 99,87%


dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-prodelin-450-           dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-prodelin-370             dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-prodelin-370

dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-prodelin-450           dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-prodelin-370-R-10.00-ghz             dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-prodelin-370-R-9.75-ghz                                                                                                                                                                                                        +                                                                +                                                                      +

 dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-450-01          dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-370-10-01             dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-370-9.75-01

                        +                                                                    +                                                                      +

dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-450-02          dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-370-10-02              dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-370-9.75-02
                           +                                                                  +                                                                     +

 dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-450-03         dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-370-10-03               dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-370-9.75-03








►►Eutelsat 21B at 21.5°E-Western-11 602,760 MHz-Atlantic Radio : Statistics of PIDs in the TS and HTTP Stream reader



                                                                        11 602.760 MHz : Atlantic Radio

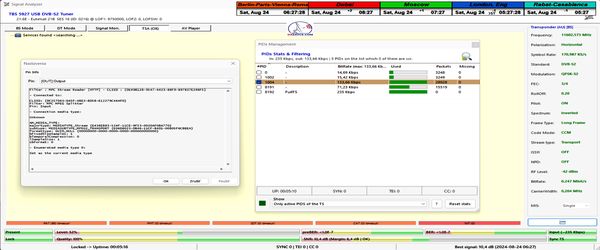

                                                    Statistics of PIDs in the Transport stream and Stream reader
                                                          Statistik der PID im Transportstrom und Stream-Leser
                                                   PIDs štatistika v transportom streame a čítačka dátového toku


                 Audio#1 : MPEG-Audio,48.0 kHz,2 ch,128 kbit/sec  (PID:0x0065, PESID:0xc0)

                             dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-24H-monitoring-HTTP-stream-reader-etc-n

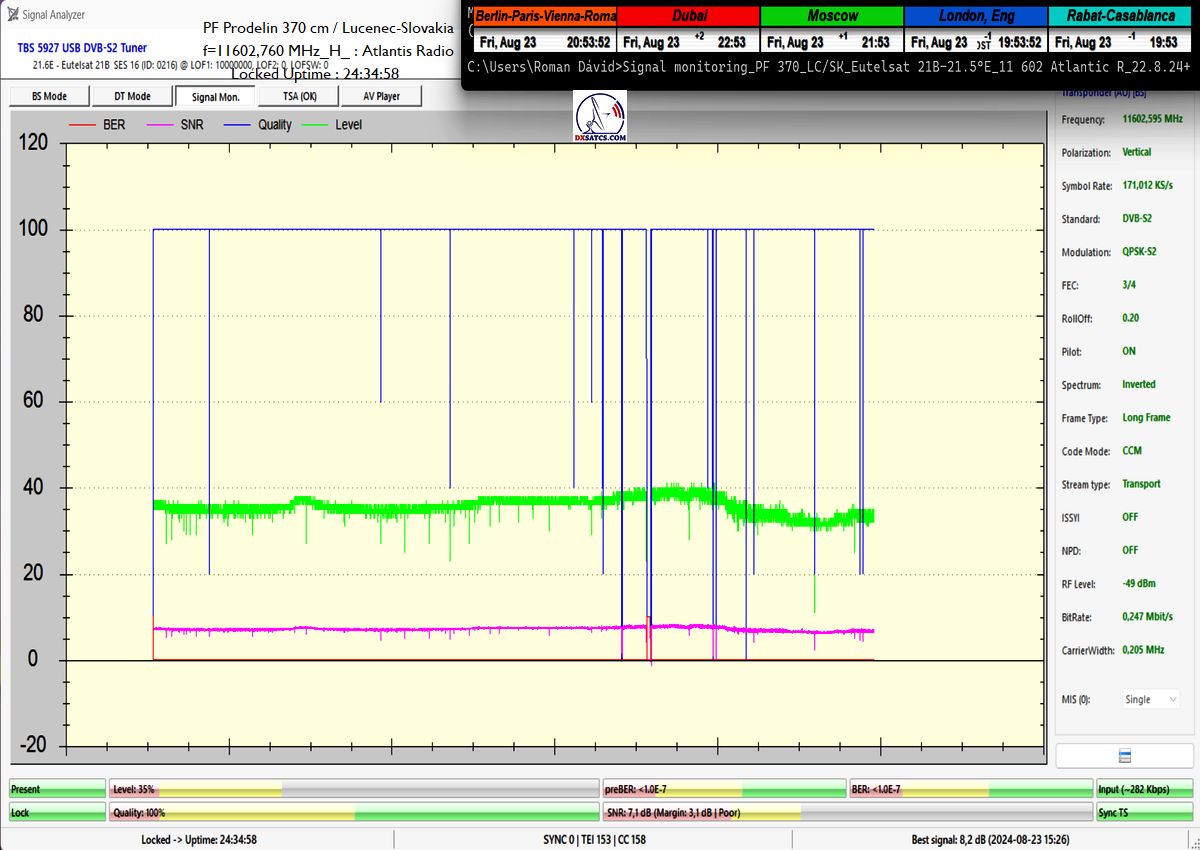

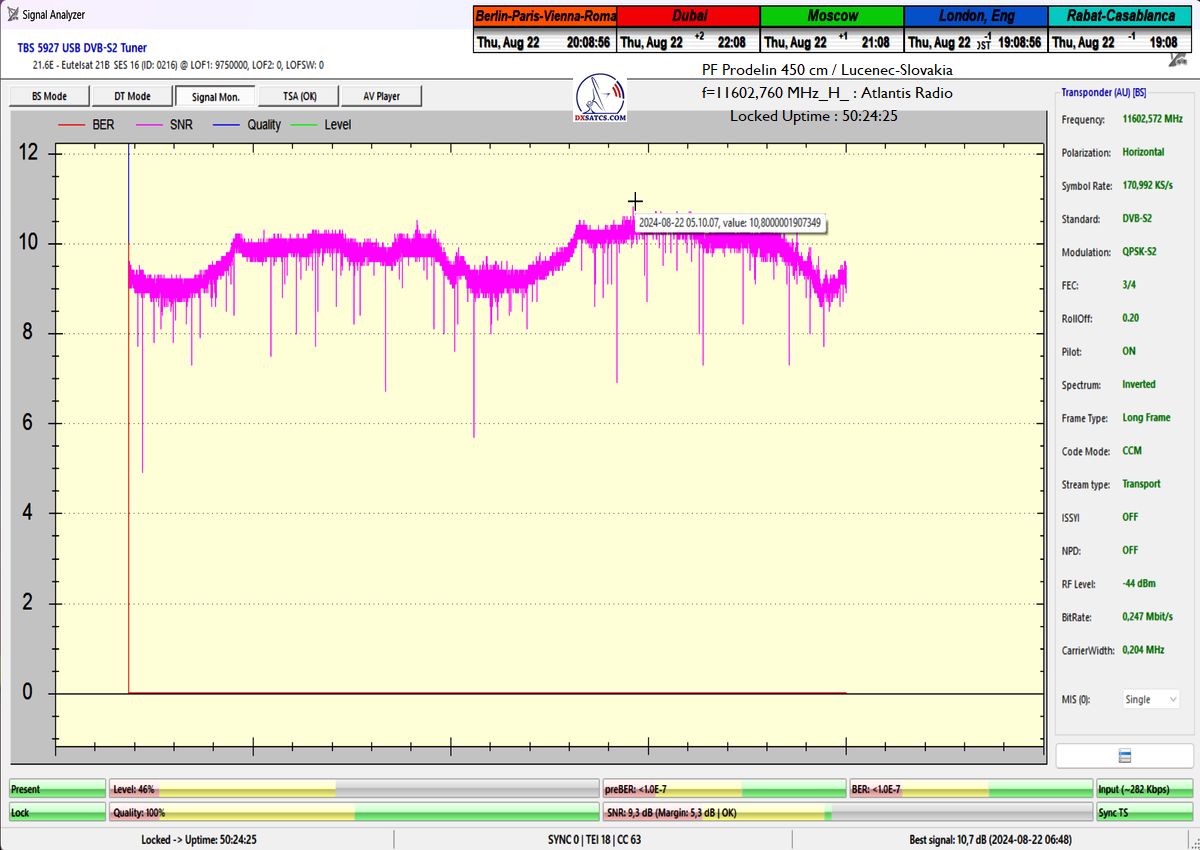

►►Eutelsat 21B at 21.5°E-Western-11 602,760 MHz-Atlantic Radio: Continuous signal monitoring / Nepretržitý signálny monitoring

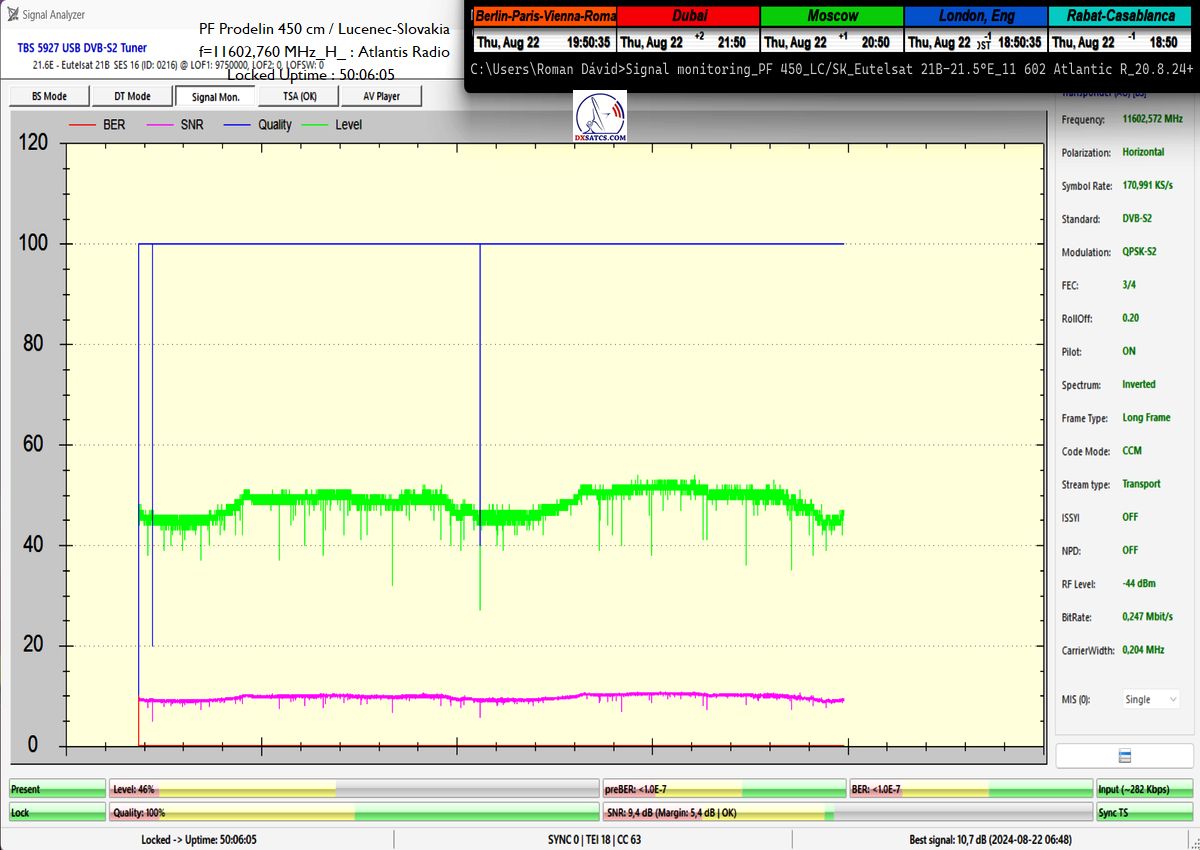

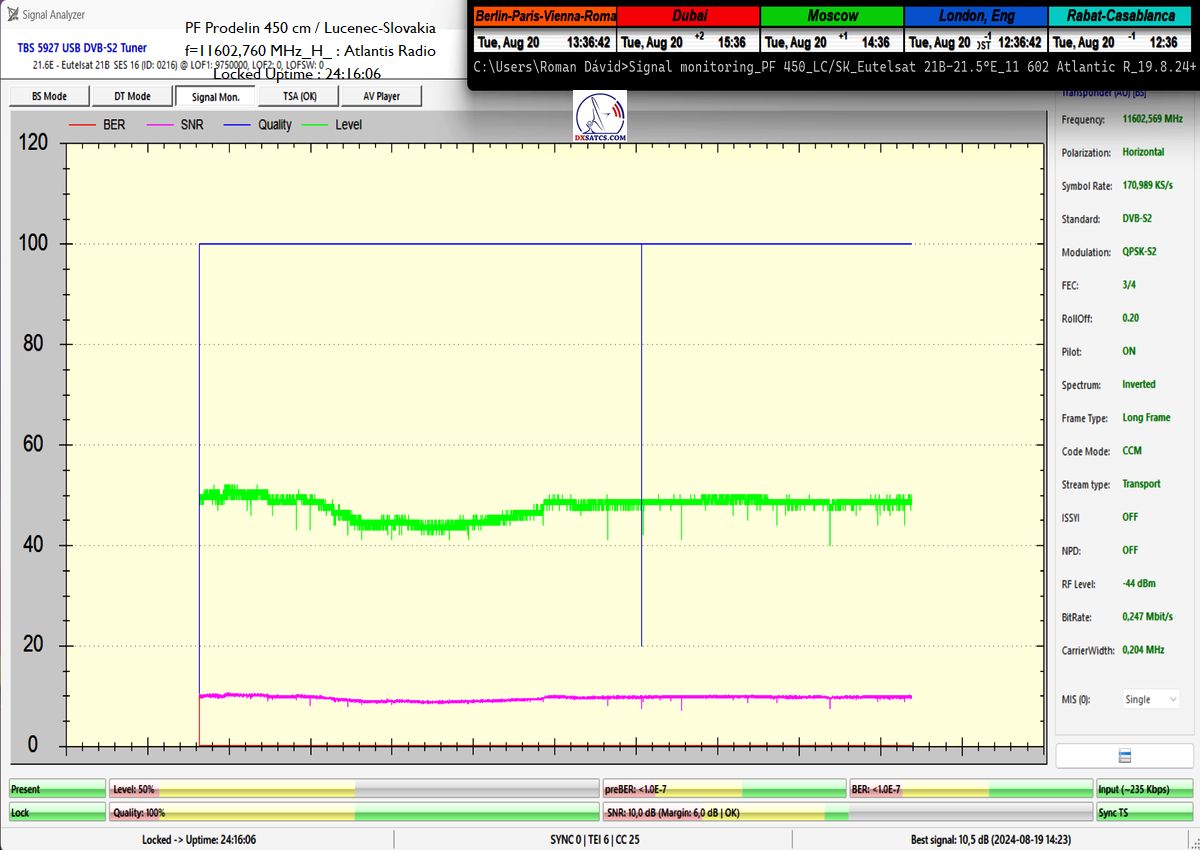

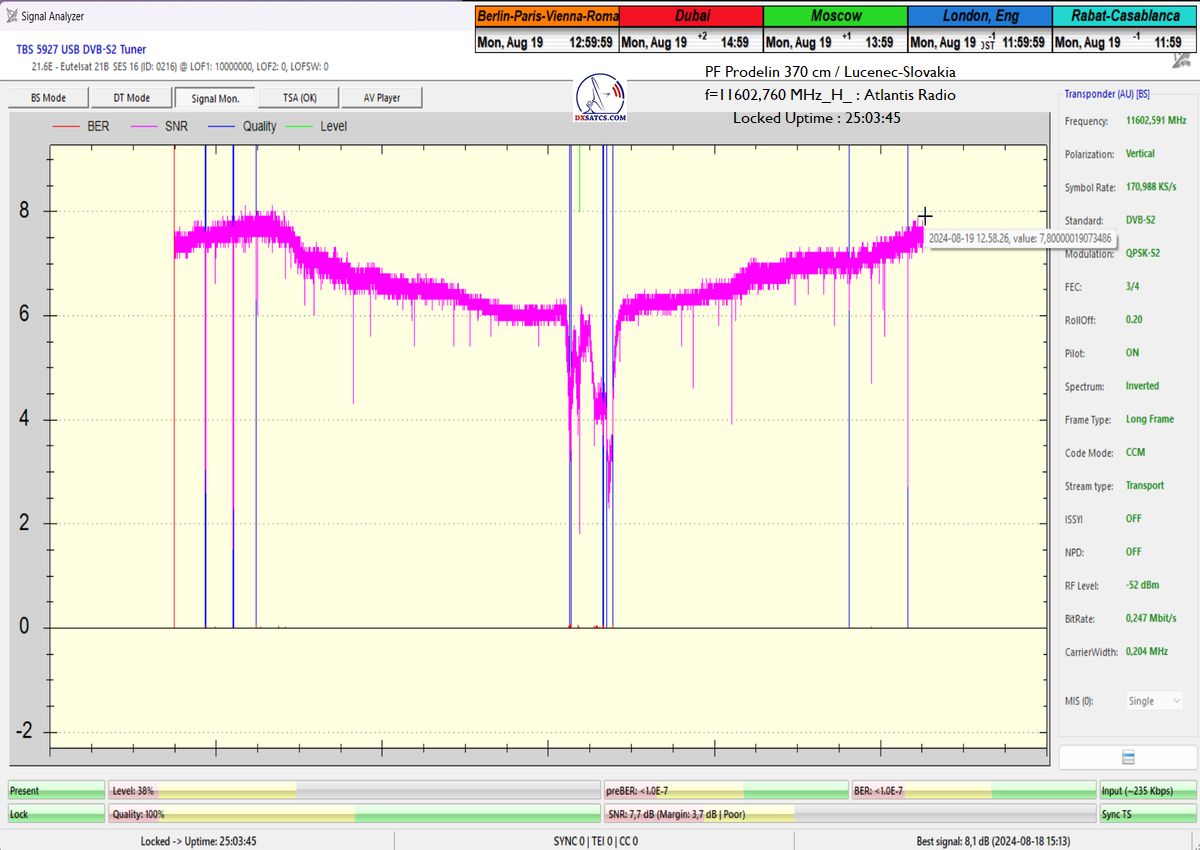

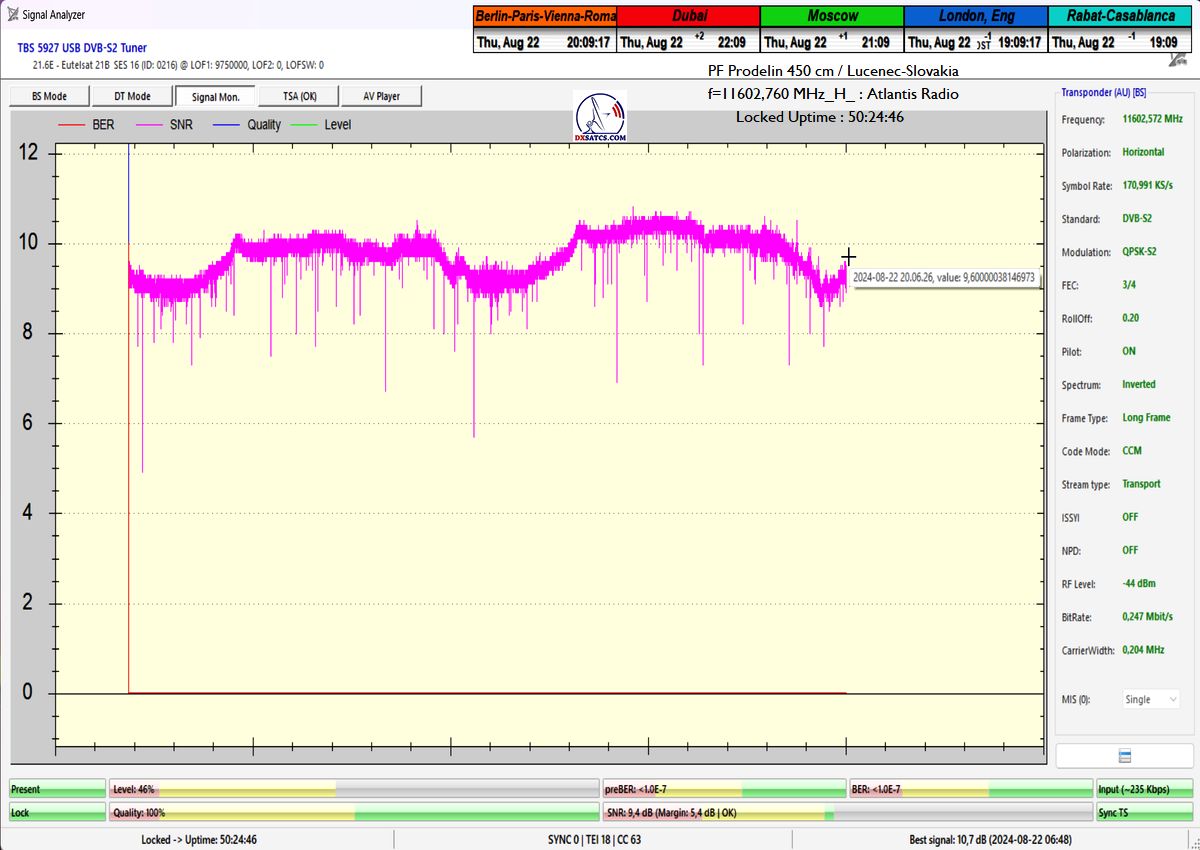

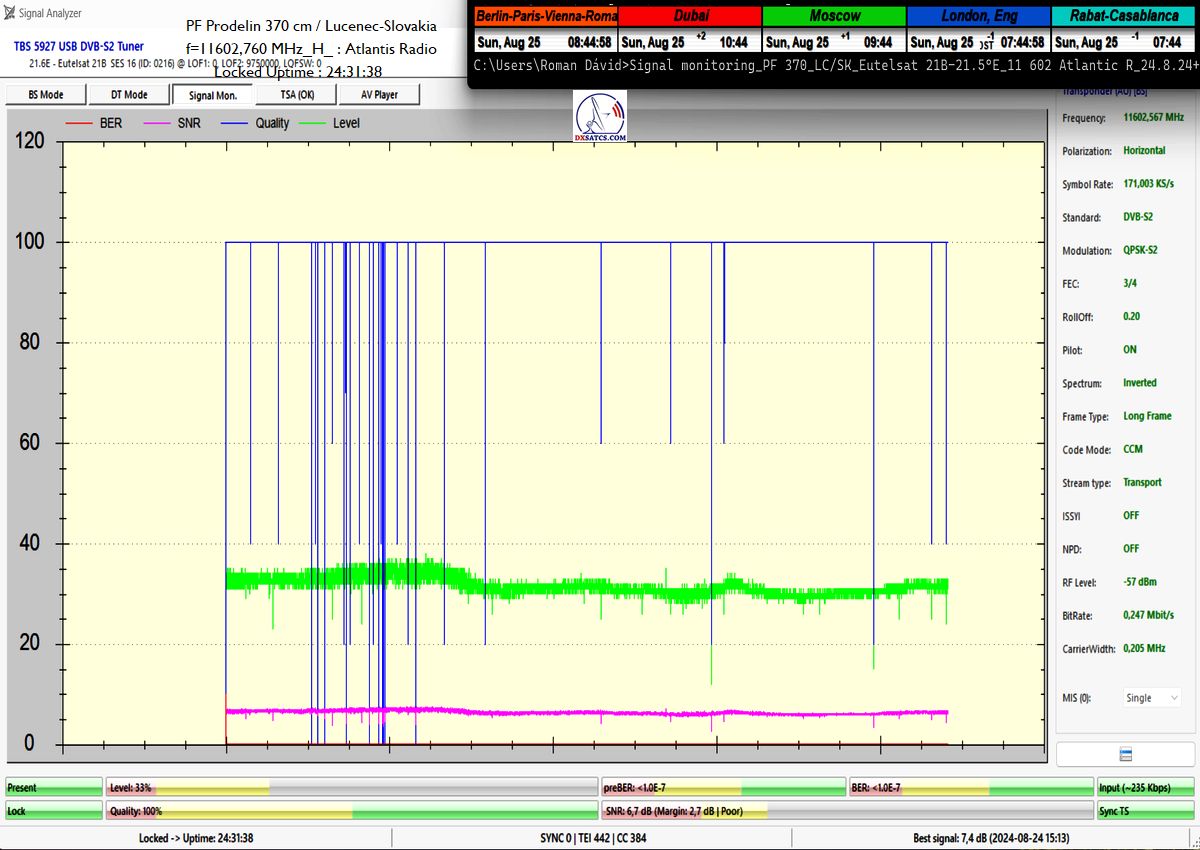

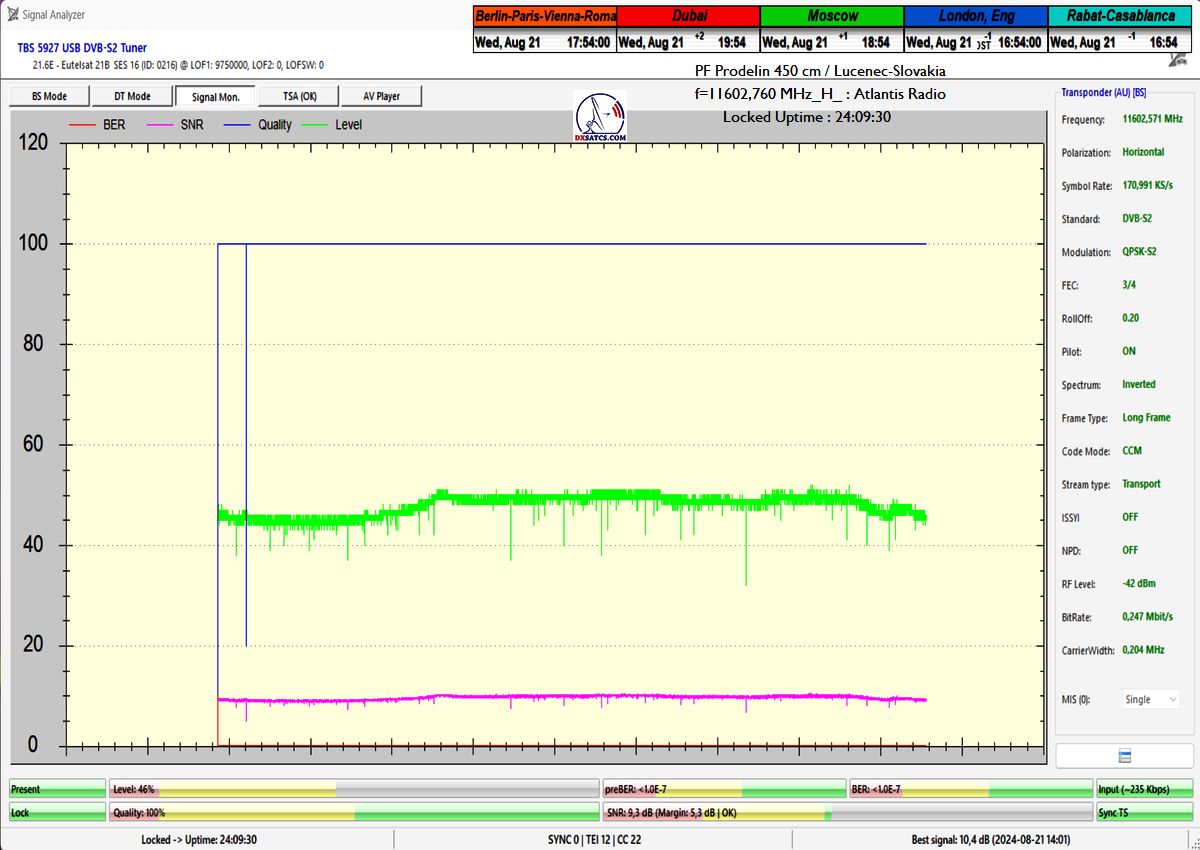

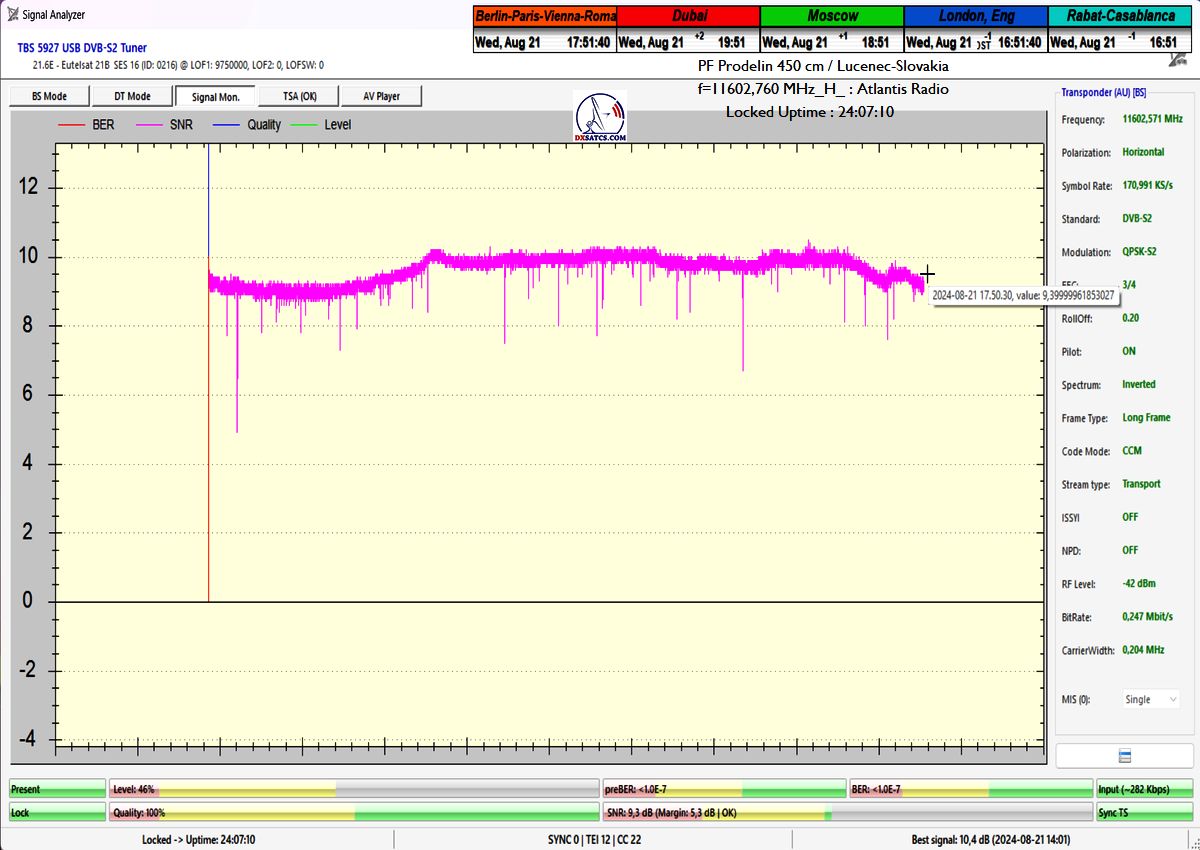

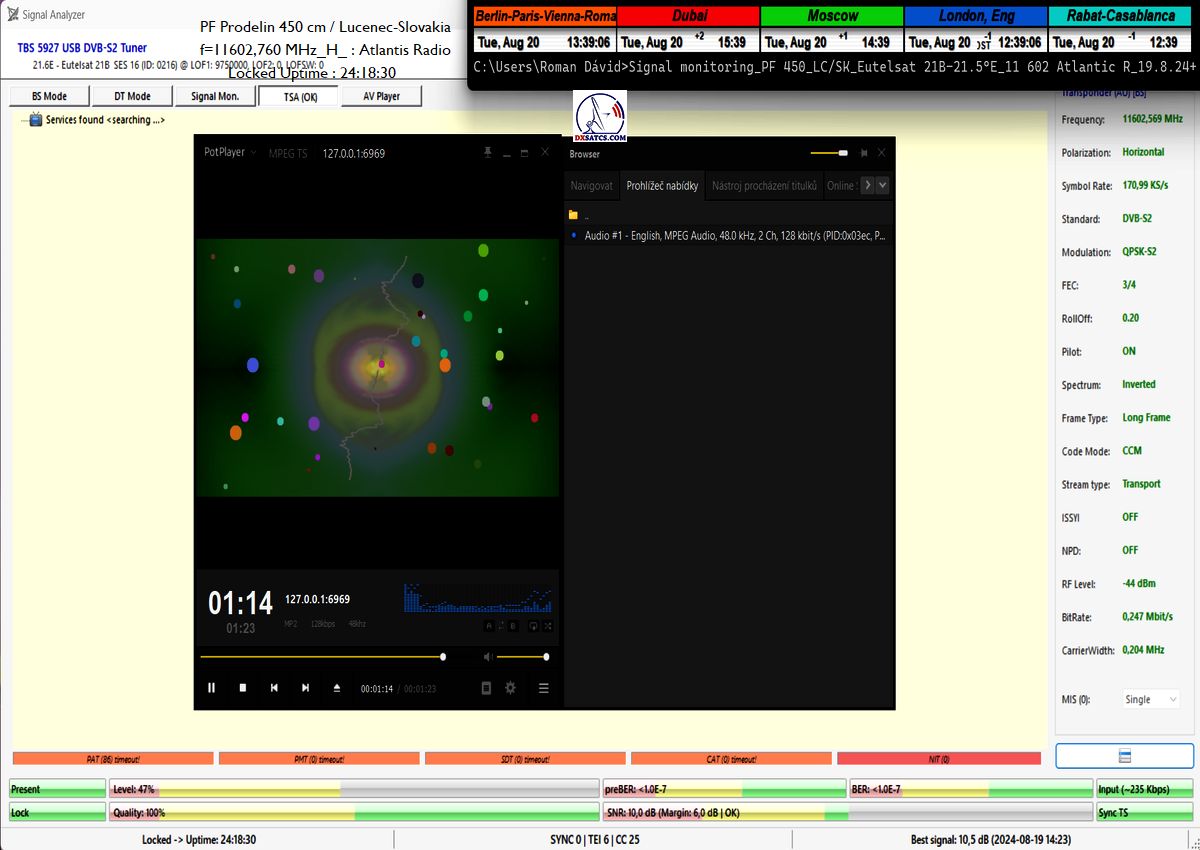

      >1,Monitored frequency f=11 602,760 MHz_H_SR=171 ksym/s_Atlantic Radio<



                                                  Total unit of quantity of visualized evidence in signal monitoring : 147 hours
                                              Gesamteinheit der Menge an visualisierten Beweisen beim Signalmonitoring : 147 Std.
                                         Celková jednotka kvantity vizualizovaného dokazovania v signálnom monitoringu : 147 hodín

                        18-19.8.2024               22-23.8.2024                     24-25.8.2024             19-20.8.2024            20.8-22.8.2024

                   (370_1_2+v.proof)                (370)                                  (370)                        (450)                        (450)

                       —                —————

                             25h                              24h                                     24h                           24h                           50h








Eng_Classification of achieved results at f=11 602,760 MHz: PF 450 cm_The visualized form of proof, based on continuous signal monitoring over a time period
of t=50+24 hours, unequivocally confirms that I have achieved a stable reception in practice at 100% without a single dropout in connection with the Lock process,
with a peak SNR quality of 10.8 dB under ideal weather conditions. The typical signal margin during the day consistently oscillated in a peak range from 5 to 6.8 dB.


Auf Deutsch_Klassifikation der erreichten Ergebnisse bei f=11 602,530 MHz: PF 450 cm_Die visualisierte Beweisform, basierend auf kontinuierlichem
Signalmonitoring über einen Zeitraum von t=50+24 Stunden, bestätigt zweifelsfrei, dass ich in der Praxis einen stabilen Empfang zu 100% ohne einen einzigen Ausfall
in Verbindung mit dem Lock-Prozess erreicht habe, mit einer Spitzenqualität des SNR von 10,8 dB unter idealen Wetterbedingungen. Die typische Signalreserve
schwankte tagsüber konstant im Bereich von Spitzenwerten zwischen 5 und 6,8 dB.

Klasifikácia dosiahnutých výsledkov na f=11 602,530 MHz: PF 450 cm_Vizualizovaná forma dokazovania postavená na kontinuálnom signálnom monitoringu
v jednotke t=50+24 hodín,týmto nespochybniteľne potvrdzuje že som v praxi dosiahol stabilný príjme na 100% bez jediného výpadku v spojitosti priebehu Locku
so špičkou kvality SNR=10,8 dB a to pri ideálnych poveternostných podmienkach.Typická signálna rezerva počas dňa permanentne oscilovala v rozsahu špičiek od 5 do
6,8 dB.





                         PROVING > Eutelsat 21B at 21.5°E  -  Western beam
        Nepretržitý monitoring signálnych parametrov v dĺžke 1x50 hodín
    Continuous monitoring of signal parameters for a period of 1x50 hours




Deň záznamu monitoringu :  od 20.8.2024 do 22.8.2024

Intelsat 901 na 27,5°W : Vyžarovací diagram "Western"

                             zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
                                                            vyžarovací diagram pochádza zo zdroja : eutelsat.com

              dxsatcs-eutelsat-21b-21.5e-footprint-western-coverage-n

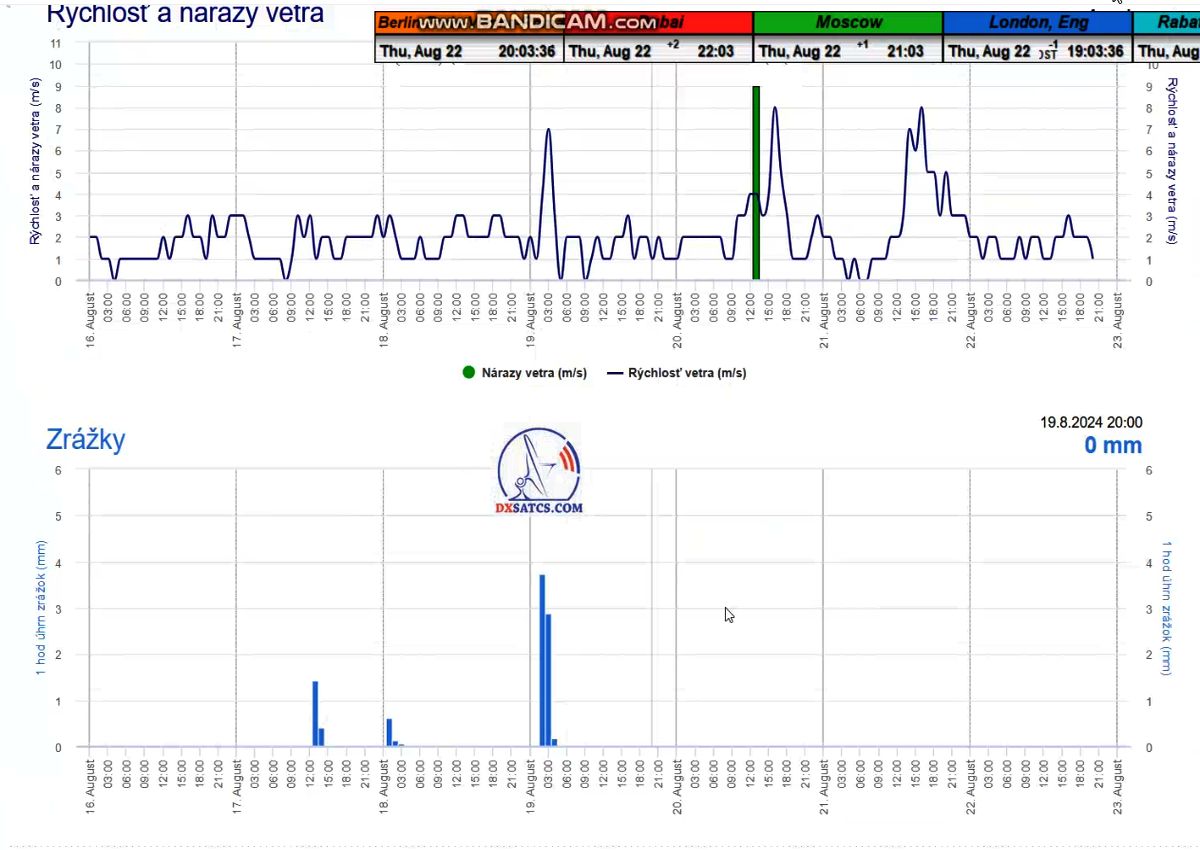

Wetterverhältnisse / Weather conditions / Poveternostné podmienky : Priebehy meteogramov zo zdroja shmu.sk  potvrdzujú
že počas celého priebehu monitoringu sa nevyskytli žiadne prehánky a prevládala jasná  a bezoblačná obloha,čiže príjem nebol nijakým
spôsobom negatívne ovplyvnený počasím.

    dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-shmu-01     dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-shmu-02     dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-shmu-03



Methodological procedure of measurements / Methodisches Verfahren für Messungen / Metodický postup meraní

Vedecko-výskumné centrum autora Romana Dávida z Lučenca zamerané na zóny satelitného príjmu "Mimo stopy" na adrese www.dxsatcs.com
je tým dokázateľne prvým na svete,ktoré od roku 2020 začalo uplatňovať autorom zadefinovaný metodický postup meraní a zberu údajov
z kontinuálneho signálneho monitoringu s dostatočnou dĺžkou,ktorého výsledky sa nedajú akýmkoľvek spôsobom spochybniť.
Metodický postup stanovený autorom Romanom Dávidom týmto jednoznačne vylučuje akúkoľvek spojitosť dosiahnutých výsledkov s očakávaním
na sporadicky prítomné špičky výkonu,alebo na dočasné deje v rôznych častiach atmosféry,ktoré krátkodobo umožnia uskutočniť nestabilnú formu
družicového príjmu spadajúceho do kategorizácie náhody alebo "SAT DX". Zatiaľ čo všetky diskusné centrá po celom svete už viac ako 30 rokov
postupujú podľa pseudovedeckej antimetodiky meraní,ktorej všetky výsledky sa dajú ako celok okamžite spochybniť a označiť ich ako irelevantné
až zbytočné,vedecko-výskumné centrum Romana Dávida ako prvé a jediné na svete postupuje podľa metodického postupu meraní,ktorý generuje
nespochybnitelné výsledky,ktoré môžu byť použité pre ďalšiu vedeckú a výskumnú činnosť v oblasti satelitného príjmu.Prezentácia sekundových
lock-ov z frekvenčného spektra pri vysoko dynamických až permanentných zmenách v intenzitách výkonu v týchto zónach príjmu má samozrejme
nulovú vedeckú hodnotu lebo už nasledujúcu sekundu,minútu,hodinu... po lock-u môže kvalita poklesnúť na nulu a publikovanie týchto pseudo-analýz
je vo svojej podstate zbytočné a klamlivé.



Eng:

The scientific and research center of author Roman Dávid from Lučenec, focused on 'Out of footprint' satellite reception zones at www.dxsatcs.com
is demonstrably the first of its kind in the world, whose results cannot be questioned in any way. This is because since the year 2020,
it has been implementing a methodically defined procedure of measurements and data collection from continuous signal monitoring with sufficient
duration,as defined by the author.The methodical procedure defined by author Roman Dávid clearly excludes any connection of achieved results with
expectations of sporadically present performance peaks or temporary atmospheric phenomena,which momentarily enable an unstable form of satellite
reception falling into the categorization of coincidence or 'SAT DX'.While all discussion centers worldwide have been following a pseudoscientific
antimethodology of measurements for over 30 years,whose results can be immediately questioned and labeled as irrelevant or even pointless,
Roman Dávid's scientific research center stands as the first and only in the world to proceed according to a methodical measurement procedure,
which generates unquestionable results applicable to further scientific research in satellite reception.The presentation of second-locks from the frequency
spectrum during highly dynamic and persistent changes in power intensity in these reception zones inherently possesses zero scientific value because
the quality may drop to zero the following second,minute,hour... after the lock,rendering the entire presentation of this pseudo-analysis essentially
pointless and deceptive.



DE :

Das wissenschaftliche und Forschungszentrum des Autors Roman Dávid aus Lučenec, das sich auf 'Out of footprint' Satellitenempfangszonen
auf www.dxsatcs.com konzentriert,ist nachweislich das erste seiner Art weltweit,dessen Ergebnisse in keiner Weise angezweifelt werden können.
Dies liegt daran, dass es seit dem Jahr 2020 ein methodisch definiertes Verfahren zur Messung und Datensammlung aus kontinuierlicher
Signalüberwachung mit ausreichender Dauer implementiert hat,wie vom Autor definiert.Das methodische Verfahren,das vom Autor Roman Dávid
definiert wurde,schließt klar jede Verbindung der erzielten Ergebnisse mit Erwartungen an sporadisch auftretende Leistungsspitzen oder temporäre
atmosphärische Phänomene aus,die vorübergehend eine instabile Form des Satellitenempfangs ermöglichen,die in die Kategorisierung von Zufall
oder 'SAT DX' fällt.Während alle Diskussionszentren weltweit bereits seit über 30 Jahren einer pseudowissenschaftlichen Antimethodik der Messungen
folgen,deren Ergebnisse sofort als Ganzes in Frage gestellt und als irrelevant oder sogar überflüssig bezeichnet werden können,
handelt das wissenschaftliche Forschungszentrum von Roman Dávid als erstes und einziges auf der Welt nach einem methodischen Messverfahren,
das unbestreitbare Ergebnisse liefert,die für weitere wissenschaftliche und Forschungstätigkeiten im Bereich des Satellitenempfangs verwendet werden
können.
Die Darstellung der Trägerverriegelung im Frequenzspektrum während dynamischer und dauerhafter Änderungen in der Leistungsintensität
in diesen Empfangszonen hat selbstverständlich keinerlei wissenschaftlichen Wert,da die Qualität bereits die nächsten Sekunde,Minute,Stunde ...
nach der Trägerverriegelung auf null sinken kann,was die gesamte Präsentation dieser Pseudoanalyse im Wesentlichen nutzlos und betrügerisch macht.



                                     TBS 5927+EBSpro >>> SNR peak=10,8 dB

                                                                celkový čas signálneho monitoringu : 50 hodín

                                                                               od 20.8.2024 do 22.8.2024



KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...



        dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-full-n

DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 50 hodín

     dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-snr-only-n


Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 50 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie





+24 hodín _ Priebežný stav v signálnom monitoringu dňa 21.8.2024 a online video ukážky z vysielania Rádia Atlantic _ TSA OK


-okamžitá kvalita osciluje okolo SNR=9,0 dB -



   dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-A01     dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-A02


►+50 hodín_ Priebežný stav v signálnom monitoringu dňa 22.8.2024 a online video ukážka z vysielania Rádia Atlantic_TSA OK


-okamžitá kvalita osciluje okolo SNR=9,0 dB -
                                                                                                                                                                                                                                                                                                                                                                                       dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-B01         dxsatcs-eutelsat-21b-western-tpdw7-low-symbol-rate-radio-broadcasting-11602,760-Atlantis-radio-50H-monitoring-450-B02   ..



►►Eutelsat 21B at 21.5°E-LOW SR-satellite reception-copyright : Research project



 All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are results
that come  exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information  or its parts without author's permission is strictly prohibited.



 Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnej
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .

author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2024 / Slovak republic

                                         Roman Dávid-Lucenec-www.dxsatcs.com-01-
