Eutelsat W2A at 10.0°E

Eutelsat W2A at 10.0°E : Technical data

                             --- Eutelsat W2A at 10.0°E - global footprint : 3 865 R EBU feed / Eurovision Geneva ---
                                                                               click for enlarge
  Eutelsat W2A at 10.0e-global beam-3 865 R EBU feed-n

                  satellite: Eutelsat W2A - orbit : 10.0°E - TP : 28 KU - lifetime : from 6.9.2000 - 12 years

Eutelsat W2A at 10.0°E - global footprint : spectrum analysis and measurement results

.

              Eutelsat W2A at 10.0°E - global  footprint : measurements at the center Lučenec/central Slovakia
                                         geographical location :
Latitude: 48.33°  _   Longitude: 19.72°
                                    measurement results are derived from the 3.7 m diameter antenna
                                                              date of measurement : 31.10.2010
                                                                          Elevation angle : 33.5°

      Eutelsat W2A footprint : global             Eutelsat W2A : installed system             Eutelsat W2A : research point
    Africa,Europe,ME,South America ...        Prodelin 3.7 m,LNB Norsat 8215                      48.33° _ 19.72°
Eutelsat W2A at 10.0e-global beamEutelsat W2A at 10.0 e _ global footprint in the C band_PF Prodelin 3.7 m_0Eutelsat W2A at 10.0e-global beam-measurement point

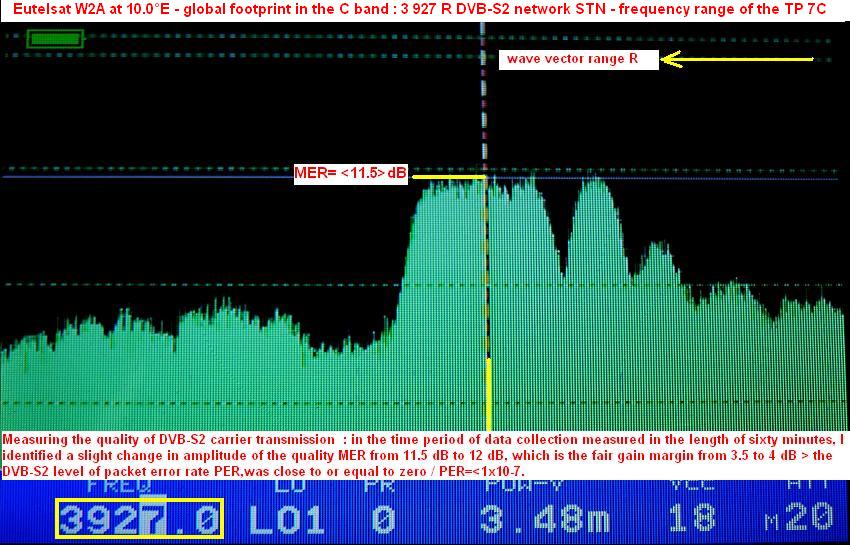

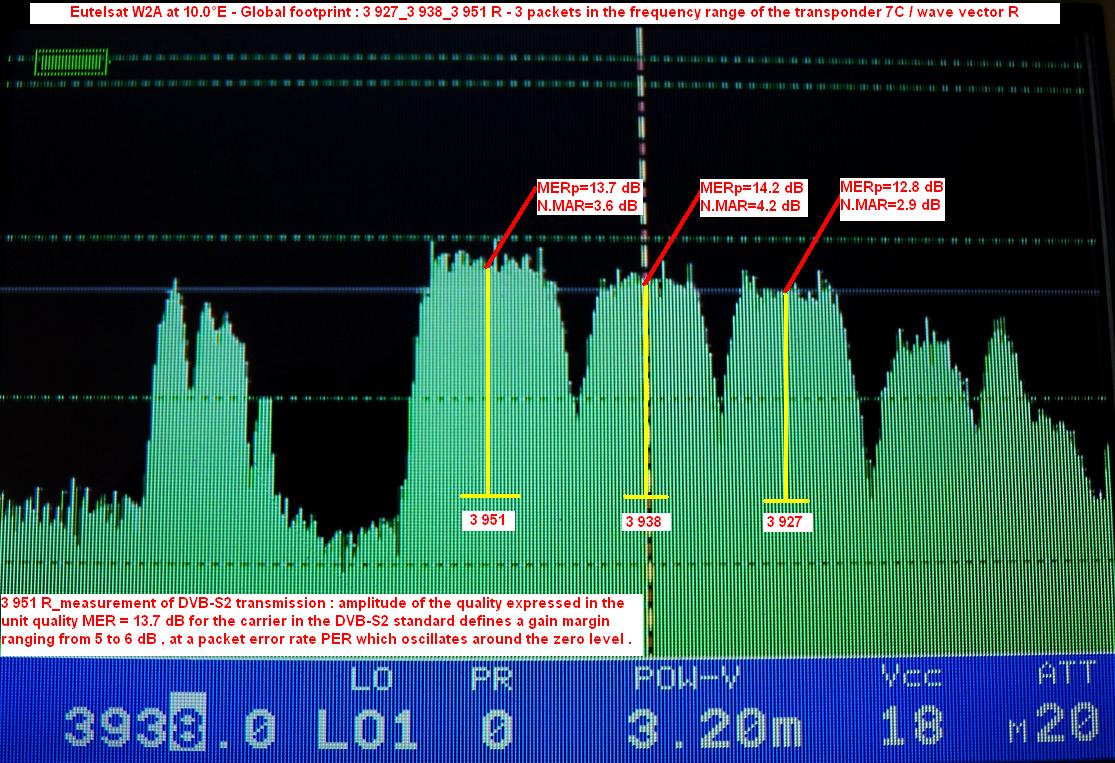

                             --- Eutelsat W2A at 10.0°E : spectral analysis of the transponders TP 5C+7C ---
                                                                                   click for enlarge
Eutelsat W2A at 10.0e-global beam-3 865 R EBU feed-spectral analysis-n
                                                            - time of measurement : 31.10.2010 -
                                                               - defining the status of reception -

     ___ active transmissions broadcast in a format DVB-S and DVB-S2 : 3 865 & 3 927 & 3 939 & 3 951 R ___

3 865 R - DVB-S feed EBU Eurovision Geneva 4:2:0 : unstable level of gain margin, which constantly oscillates in a wide
range of amplitudes from MER=8.5 to 10.5 dB with occasional outages, which are reflected in the increase of Reed Solomon
uncorrected blocks RU,an applied protocol FEC 7/8 .

3 951 R_Measuring the quality of DVB-S2 carrier transmission  : amplitude of the quality expressed in the unit
quality MER from 12 to 15 dB for the carrier in the DVB-S2 standard defines a gain margin ranging from 5 to 7 dB , at a
packet error rate PER which oscillates around the zero levell - < 1x10-7  !

                           Eutelsat W2A at 10.0°E - global footprint : 3 865 R EBU feed / Eurovision Geneva
                         IF data                                                        Q data                                                 NIT data
Eutelsat W2A at 10.0e-global beam-3 865 R EBU feed-IF dataEutelsat W2A at 10.0e-global beam-3 865 R EBU feed-q dataEutelsat W2A at 10.0e-global beam-3 865 R EBU feed-NIT data

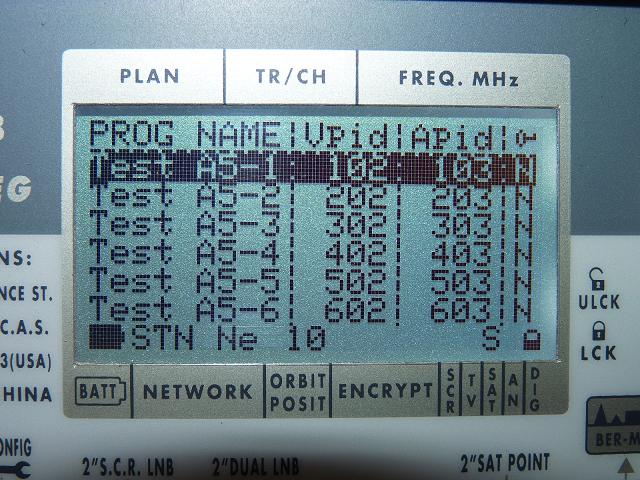

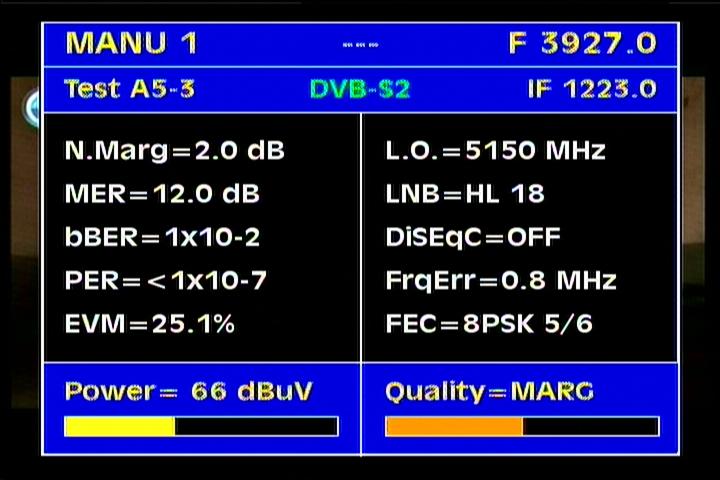

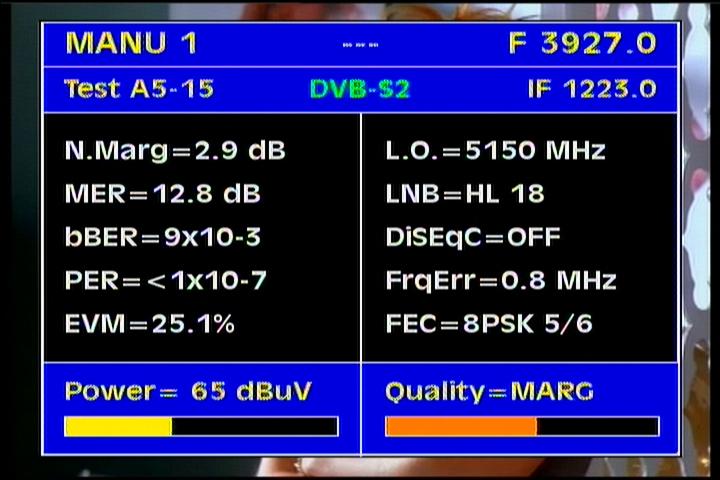

                    Eutelsat W2A at 10.0°E - global footprint : 3 927 R DVB-S2/8PSK/MPEG-4 STN network

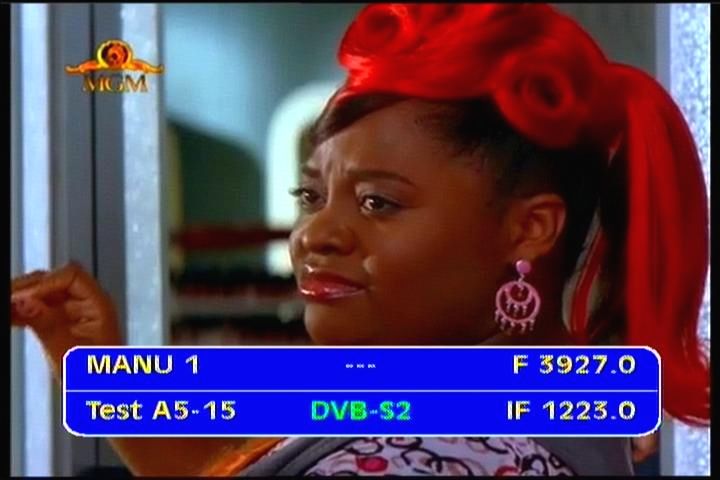

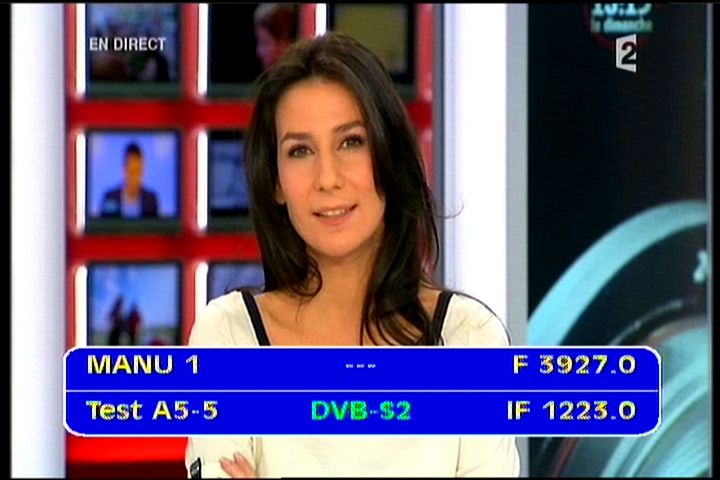

                         IF data                                                        Q data                                                 NIT data
Eutelsat W2A at 10.0e-global beam-3 927 R Packet Startimes China-IF dataEutelsat W2A at 10.0e-global beam-3 927 R Packet Startimes China-Q dataEutelsat W2A at 10.0e-global beam-3 927 R Packet Startimes China-NIT data

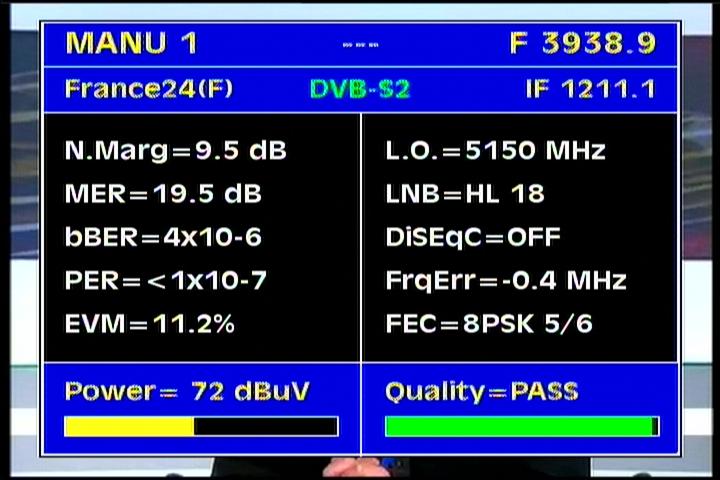

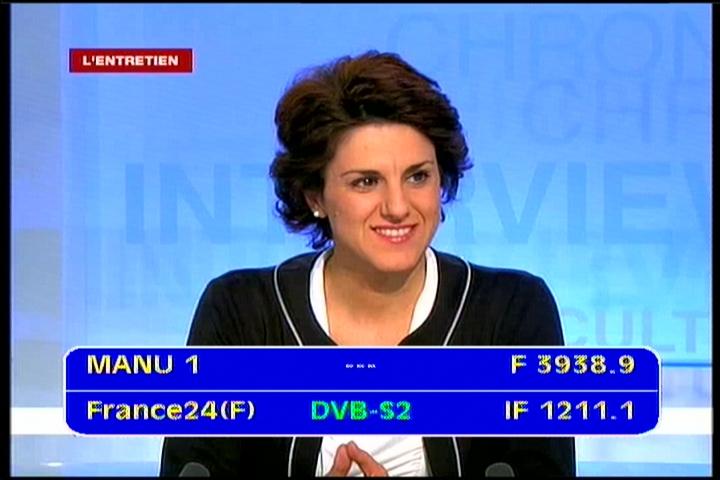

                 Eutelsat W2A at 10.0°E - global footprint : 3 939 R  DVB-S2/8PSK/MPEG-4 Unnamed network

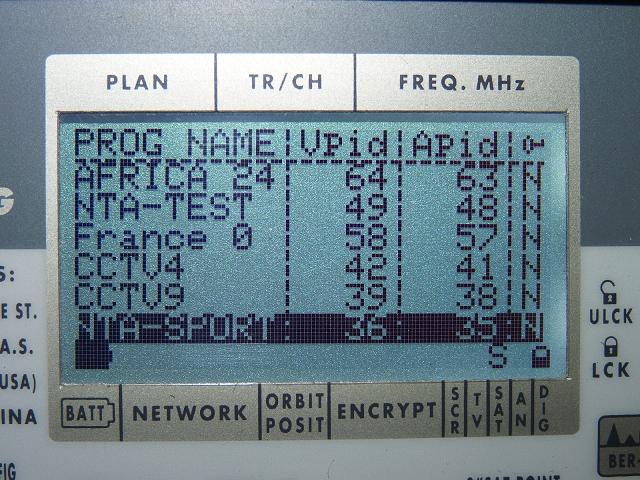

                         IF data                                                        Q data                                                 NIT data
Eutelsat W2A at 10.0e-global beam-3 938 R Packet Startimes China-IF dataEutelsat W2A at 10.0e-global beam-3 938 R Packet Startimes China-Q dataEutelsat W2A at 10.0e-global beam-3 938 R Packet Startimes China-NIT data

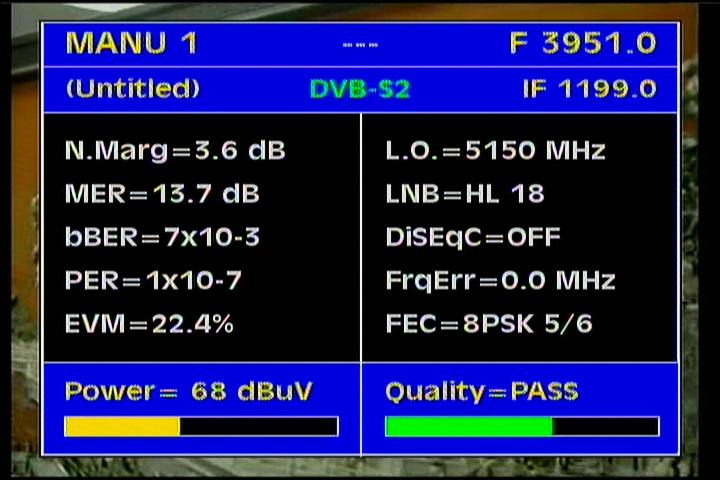

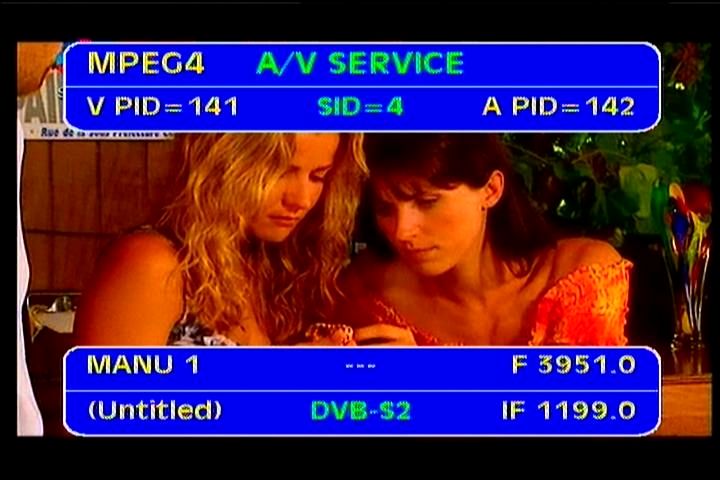

                     Eutelsat W2A at 10.0°E - global footprint : 3 951 R  DVB-S2/8PSK/MPEG-4 Unnamed network

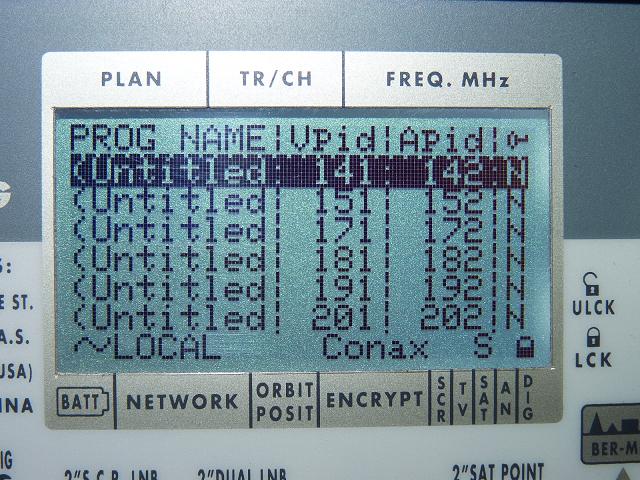

                         IF data                                                        Q data                                                 NIT data
Eutelsat W2A at 10.0e-global beam-3 951 R Packet Startimes China-IF dataEutelsat W2A at 10.0e-global beam-3 951 R Packet Startimes China-Q dataEutelsat W2A at 10.0e-global beam-3 951 R Packet Startimes China-NIT data

Eutelsat W2A at 10.0°E : TV LIST

Eutelsat W2A at 10.0 e _ global footprint in the C band_PF Prodelin 3.7 m


-Frequency-


----------Provider/Channel----------

---SR--- ---FEC--- ---Footprint--- ---Antenna--- ---DVB/Encryption---


3 865 -R- tp 5C



feeds EBU

13 333  7/8 Global C  200-270+ cm  DVB-S / feeds
  Africa 1         FTA+Biss / feeds
  Africa 2 / Eurovision Geneva 625_16:9 watch video         FTA+Biss / feeds
  Africa 3 / Eurovision Geneva 625_16:9         FTA+Biss / feeds


3 927 -R- tp 7C



Startimes TV China

 8 300  5/6  Global C  200-270+ cm  DVB-S2/8PSK
  Discovery World         MPEG-4 / Conax
  Encyclopedia         MPEG-4 / Conax
  C Music TV / watch video / watch video         MPEG-4 / Conax
  French Lover TV XXX / watch video         MPEG-4 / Conax
  France 2watch video         MPEG-4 / Conax
  BET  /  watch video         MPEG-4 / Conax
  Animaux         MPEG-4 / Conax
  CNE Phoenix         MPEG-4 / Conax
  Cine Polarwatch video         MPEG-4 / Conax
  NT1         MPEG-4 / Conax
  Escales TV
        MPEG-4 / Conax
  Cine FX         MPEG-4 / Conax
  AB Moteurs         MPEG-4 / Conax
  E ! Emeawatch video / watch video         MPEG-4 / Conax
  MGM Africa         MPEG-4 / Conax
  Nickelodeon         MPEG-4 / Conax
  MSNBC         MPEG-4 / Conax

3 938 -R- tp 7C

Startimes TV China

8 800 5/6 Global C 200-270+ cm DVB-S2/8PSK
  Trace Tropical         MPEG-4 / Conax
  MTV Base         MPEG-4 / Conax
  VOX Africa         MPEG-4 / Conax
  France 24 English         MPEG-4 / Conax
  France 24 French         MPEG-4 / Conax
  NTA Education         MPEG-4 / Conax
  Africa 24         MPEG-4 / Conax
  NTA Entertainment         MPEG-4 / Conax
  France-0         MPEG-4 / Conax
  E-Star         MPEG-4 / Conax
  Real-Star         MPEG-4 / Conax
  CCTV F         MPEG-4 / Conax
  NTA News 24         MPEG-4 / Conax
  NTA Sports         MPEG-4 / Conax
  Setanta Africa         MPEG-4 / Conax

3 951 -R- tp 7C

Startimes TV China

11 200 5/6 Global C 200-270+ cm DVB-S2/8PSK
  STVC 1         MPEG-4 / Conax
  STVE 1         MPEG-4 / Conax
  STVE 2         MPEG-4 / Conax
  STVF 1         MPEG-4 / Conax
  STVF 2         MPEG-4 / Conax
  Footschool         MPEG-4 / Conax
  Clubbing TV         MPEG-4 / Conax
  JCTV         MPEG-4 / Conax
  Child Smile         MPEG-4 / Conax
  AL Jazeera Eng         MPEG-4 / Conax
  BBCW         MPEG-4 / Conax
  Sibuka         MPEG-4 / Conax
  TBN         MPEG-4 / Conax
  KidsCo         MPEG-4 / Conax
  KBC 1         MPEG-4 / Conax
  E.TV         MPEG-4 / Conax
  TBC 2 test         MPEG-4 / Conax
  CCTV News         MPEG-4 / Conax
  Bollywood TV         MPEG-4 / Conax
  FTV         MPEG-4 / Conax
  CCTV-4         MPEG-4 / Conax

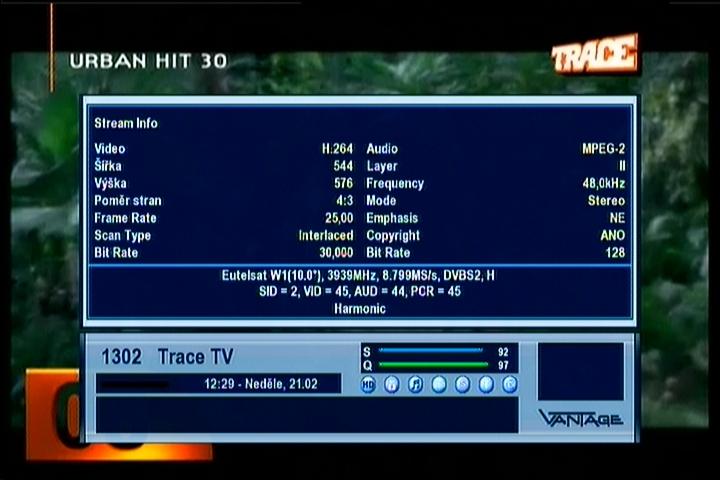

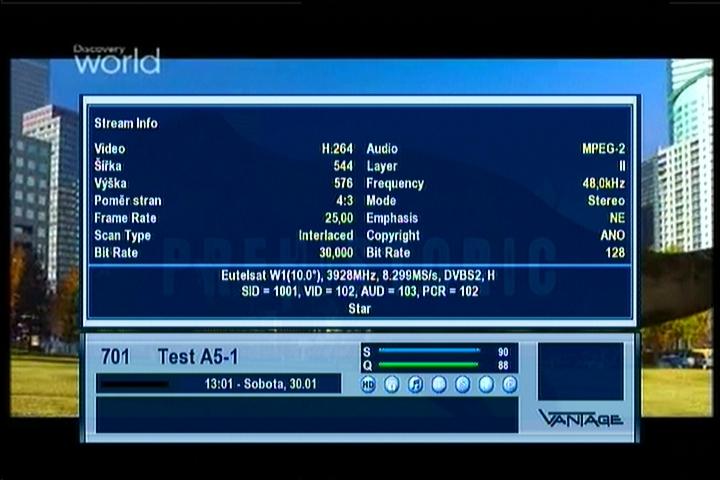

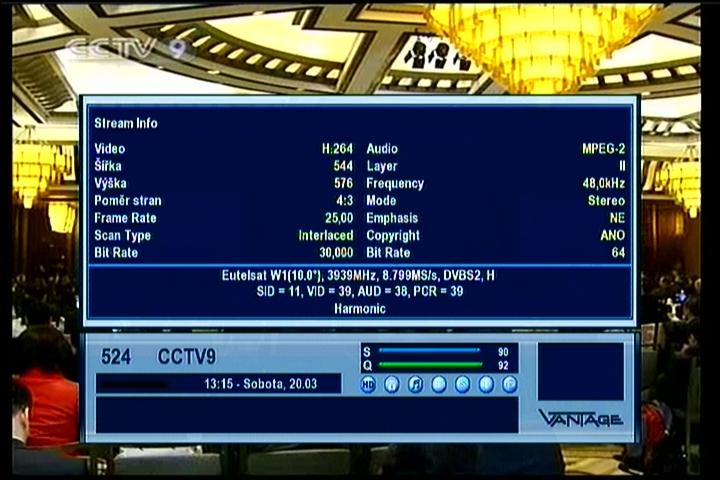

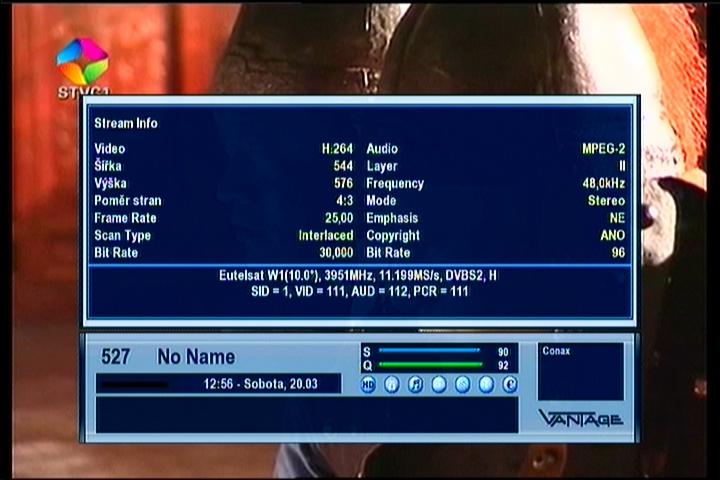

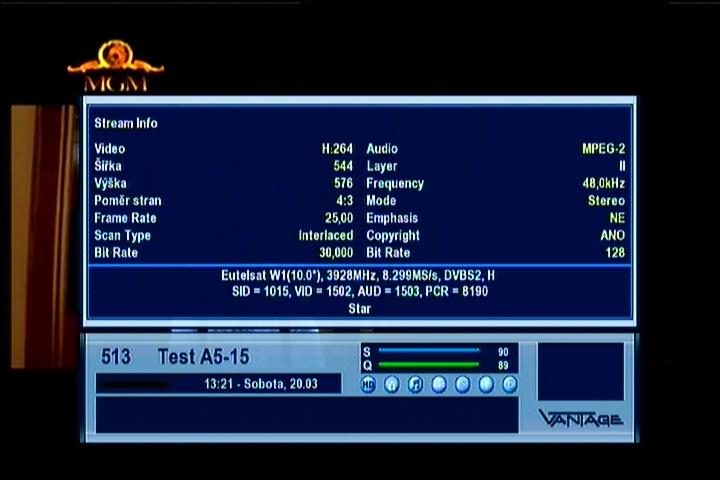

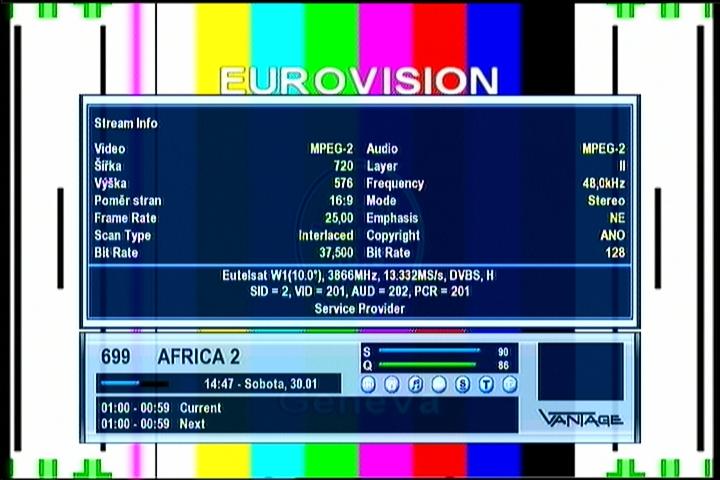

Eutelsat W2A at 10.0°E : relative quality

relative q  001relative q  002relative q  003


Eutelsat W2A at 10.0°E : Video presentation


             go to video section :
       watch videos

Eutelsat W2A at 10.0°E : Update drawn up

                                                  dxsatcs logo
                                                     CZECH & SLOVAK DX SATELLITE CLUB

international professional portal
                                                                            think-tank
                                                          Roman Dávid - author & founder
                                                          mail :
roman.david@dxsatcs.com

Eutelsat W2A at 10.0°E footprint : Global C

                               eutelsat w2a footprint
                   Eutelsat W2A at 10.0 e _ global footprint in the C band

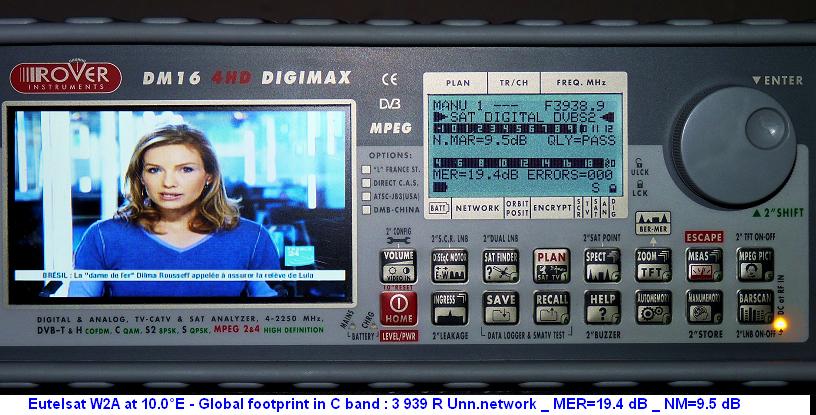

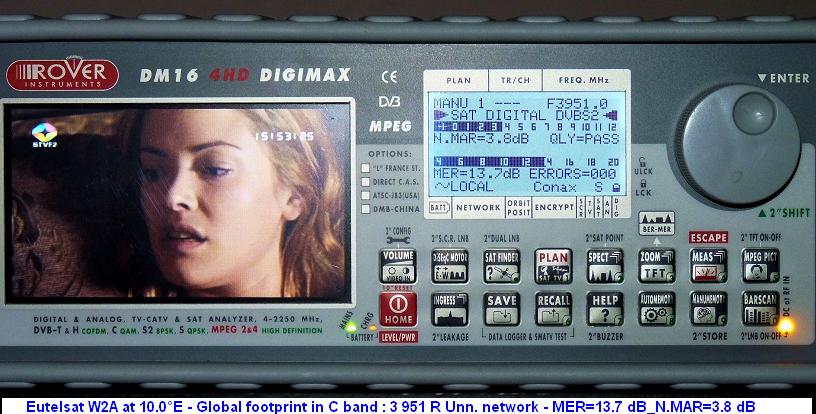

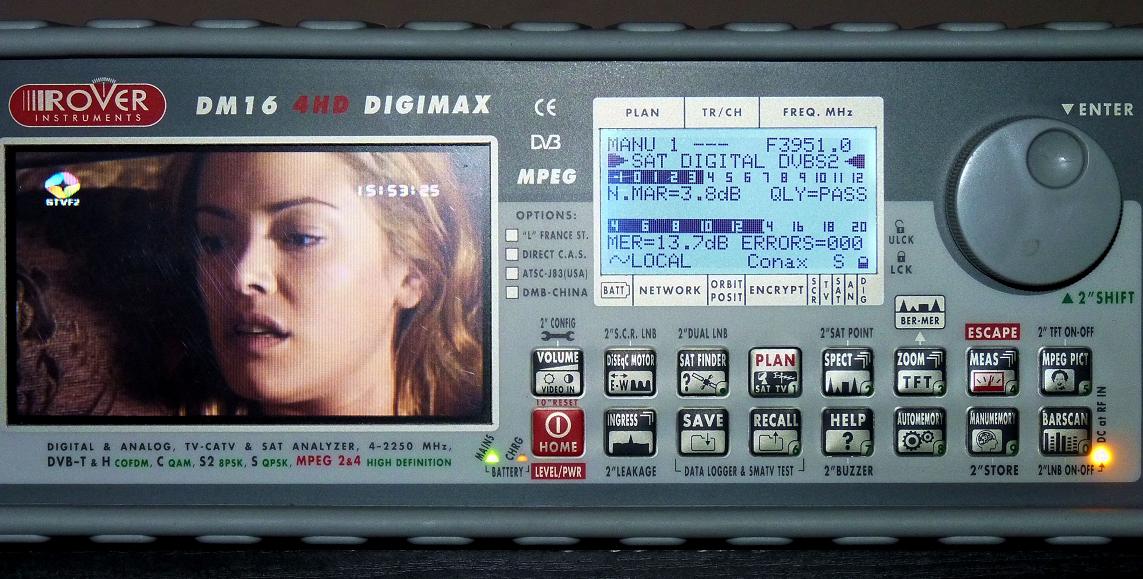

Eutelsat W2A at 10.0°E : snapshots

France 2  01France 24  02France 24  03
STV F2  002French Lover  005E tv  006
