Stanislav Grech (Jacobek) , Střední Morava-Zlínsko,Česká republika

Stanislav Grech-prezentace-members

Meno : Stanislav Grech (DX Jacobek)
Miesto príjmu : Stredná Morava-Zlínsko
Je aktívny v tejto oblasti : viac ako 35 rokov
Hlavná oblasť jeho aktivít :

Dovoluji uvést i pár poznámek a osobních zkušeností v oblasti Dx, které se věnuji přes 35 let. ( s "rodinnými" přestávkami )
a jelikož se osobně nejvíce angažuji a specifikuji v oblasti ovládacích systémů ( motorů, stativů a "věží " ) mé poznatky se budou týkat právě toho.
Pokud se má tedy celá záležitost týkat již v celku větší venkovní jednotky ( s velmi přesným zaměřením atd.) je zde úplně zásadní stěžejní
a ten ne-li nejdůležitější fakt k zvážení dbát obzvláště zvýšené pozornosti při výběru správné ( nejlépe na míru specifikované)
ovládací jednotky systému tedy, motor, převodovky, různé lineární posuvy LNB v ohnisku atd.
Jsem tedy rád a velmi oceňuji, že jsem se mohl setkat s lidmi, kteří sdíleli podobné názory v perfekcionalizmu pohybových systému (Vaněk, Svoboda)
a určitě si myslím, že tato vzájemná spolupráce ( které je prosím vás vždy velmi důležitá protože obsáhnout celou specifiku nároků počínaje
od venkovní jednotky přes kvalitní vnitřní jednotku, různé druhy motorizací, a softwarové požadavky většinou znamenají takový rozsah činností,
kdy je opravdu zvláště v této specifice DX recepce důležité toto celé jako jedinec pojmout....) tedy naše vzájemné nekompromisní nároky v této
oblasti spolupráce, zde jasně vyjádřili a vytěsnili požadavky v rámci možností všech specifik u větších antén na pohybové nároky u motorických jednotek
( oblast lineárních pohonů většinou řešení ode mne ) v oblasti převodovek, specifik polarmountů  (Svoboda.) U růžic a otočných revorverových systém
LNB (Vaněk a já. atd.) je možné po poradě i některá specifické požadavky zvláště v oblasti převodovek do budoucna u někoho řešit. ( Svoboda )

Své místo zde má i Dan Lachendro, který se převážně nyní věnuje více méně softwarovým záležitostem, ale také už disponuje anténním systémem Patriot 3,8m
( zde již bude aplikováno právě tato vyšší úroveň pohybovosti systému prostřednictvím převodovky (Svoboda)

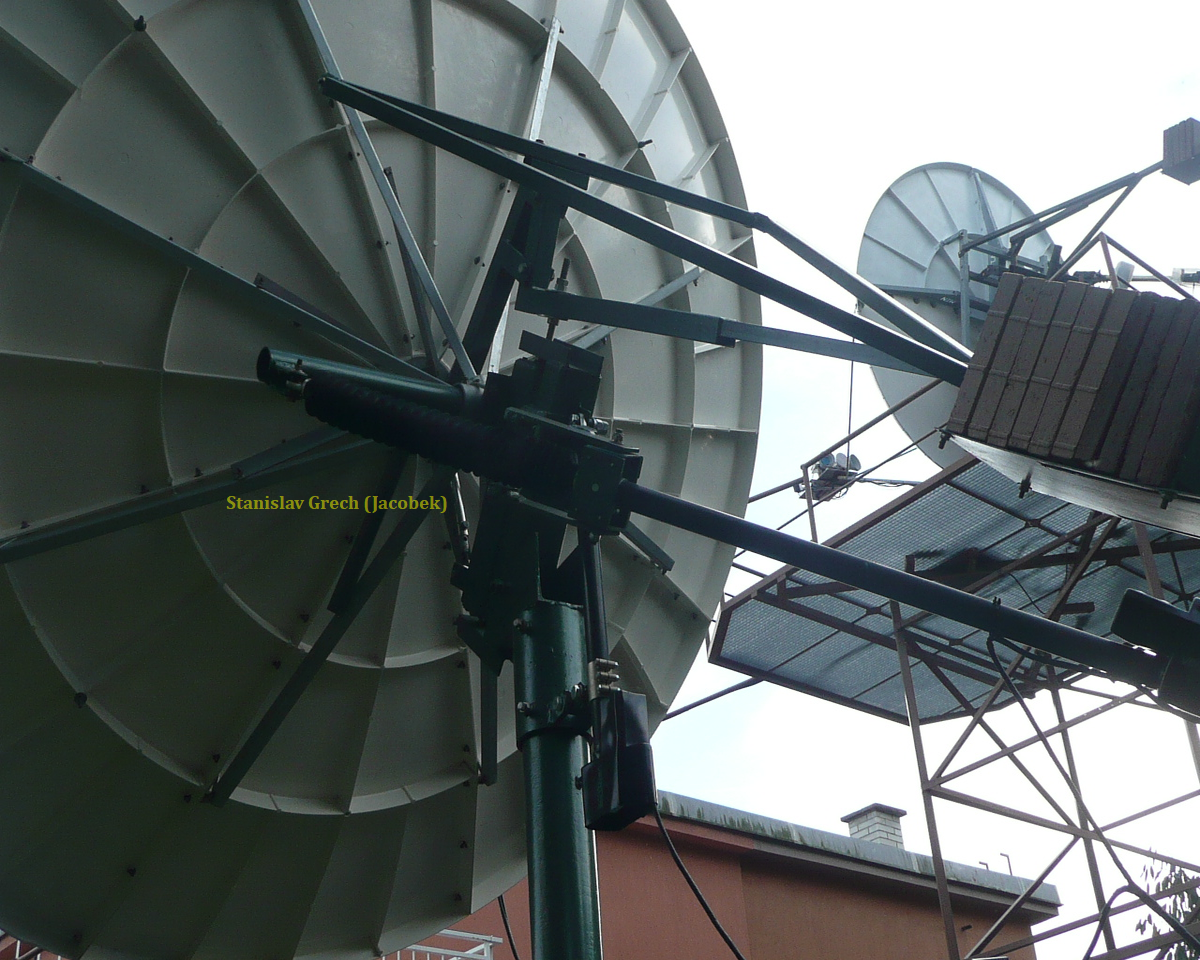

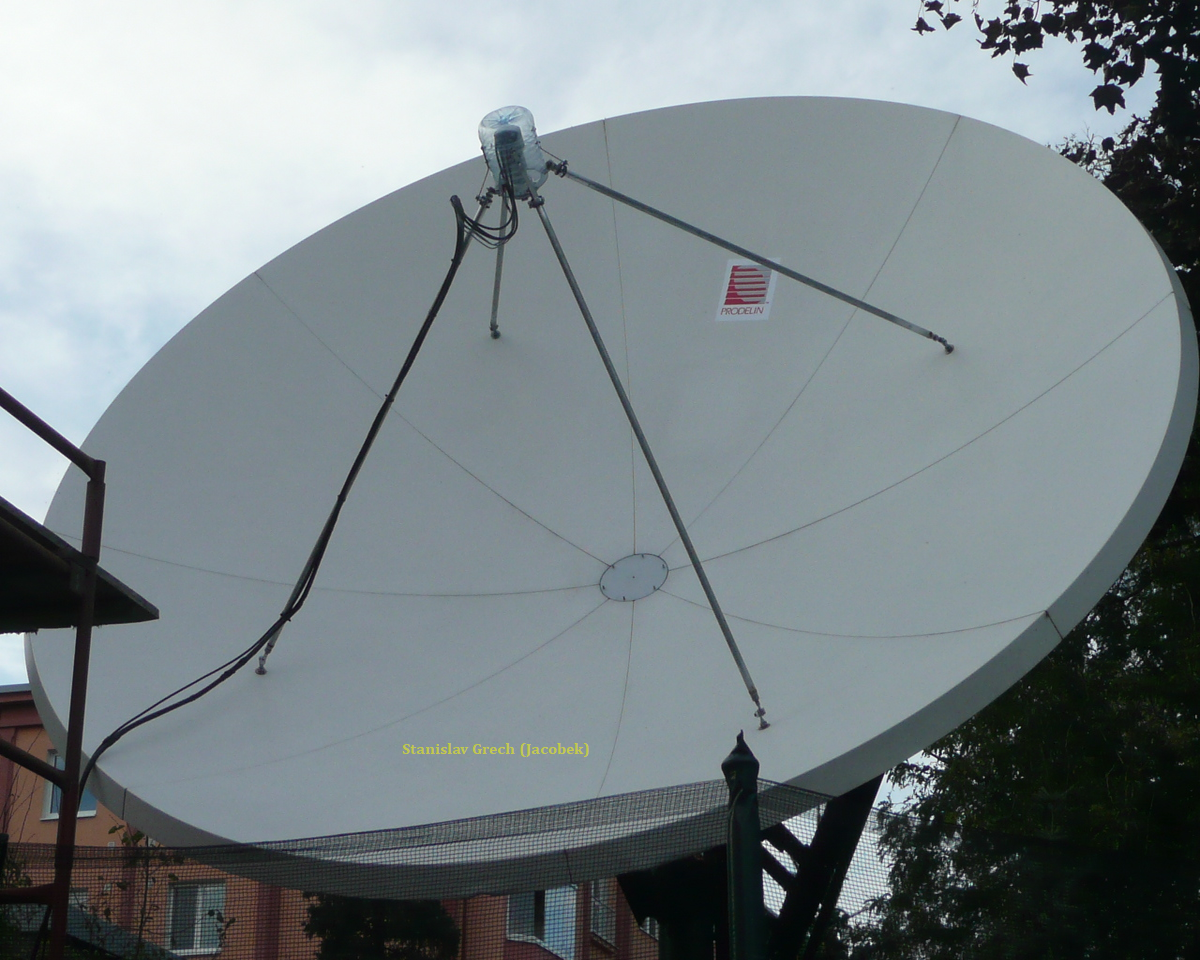

Prodelin 3,7m, s posuvnou montážní rampou  3,7m_Prodelin_celkový_pohled_po__prvotní_kompletaci_bez_elevačního_motoruazimut, elevace, protizávaží 1

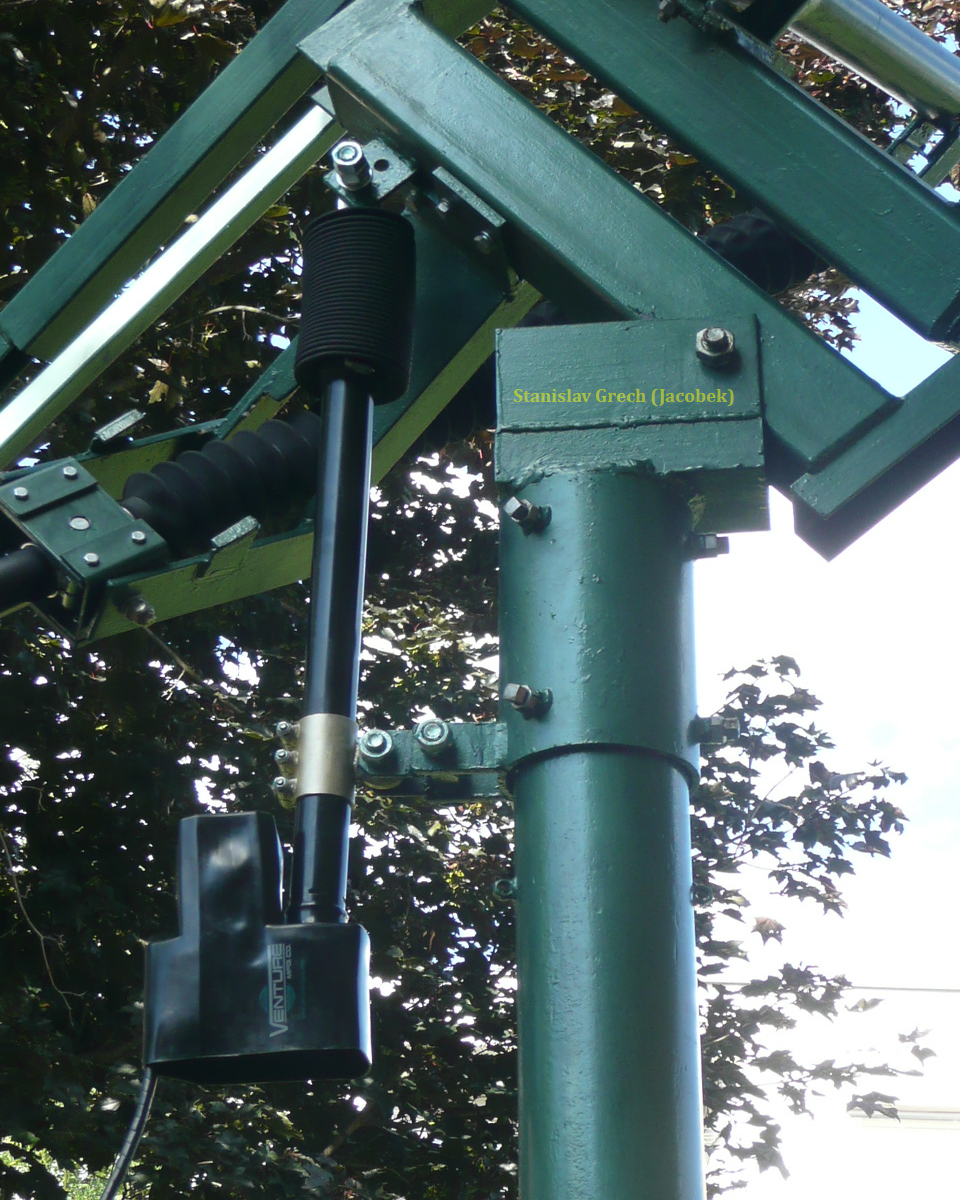

elevační motor Venture 24 palců 64PPI  montážní_věž_s_předsunutou_podlážkou_pro_práci_v_ohniskové_části_antény_+_další_dvě_úrovně Pohled na LNB Invacom současná verze a příprava na SCEW

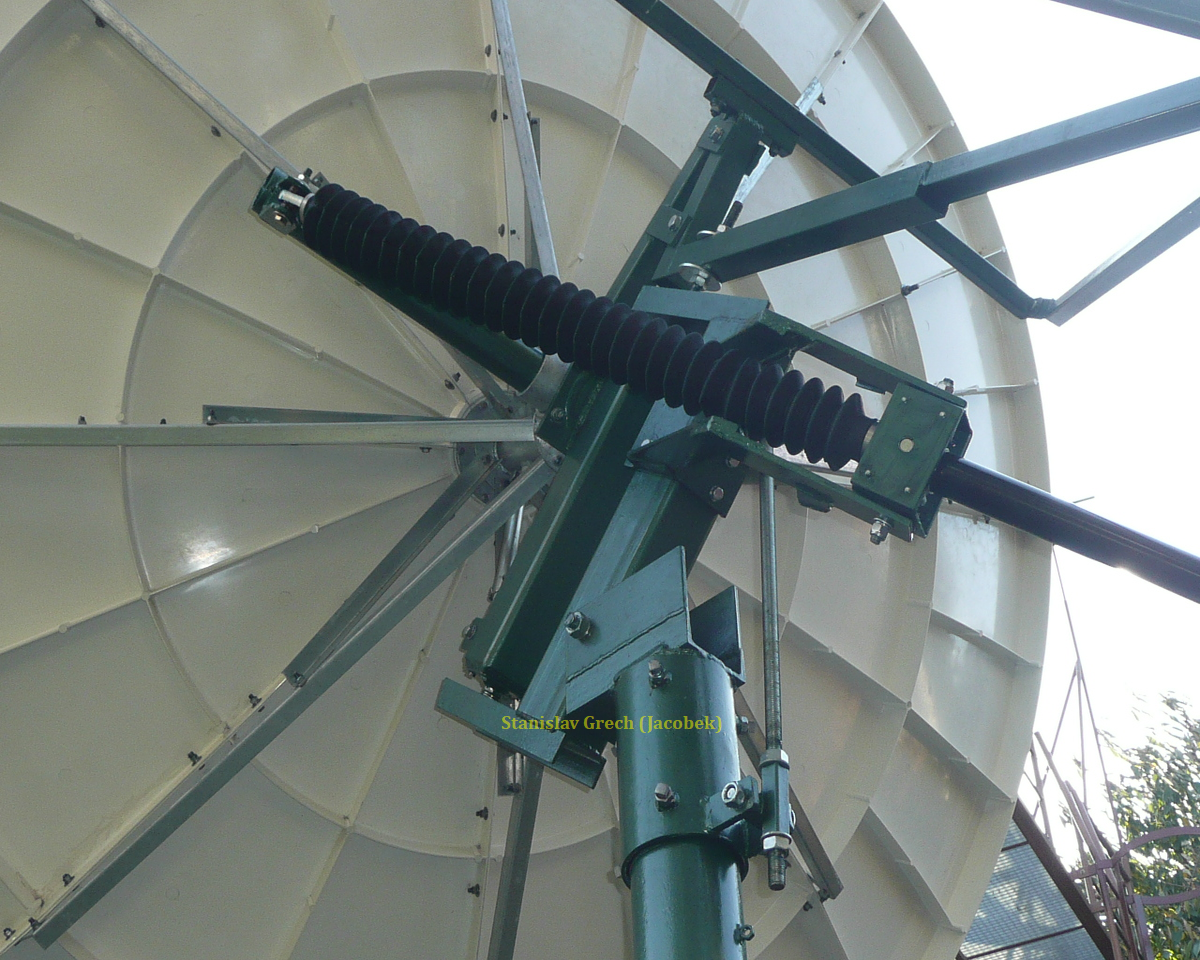

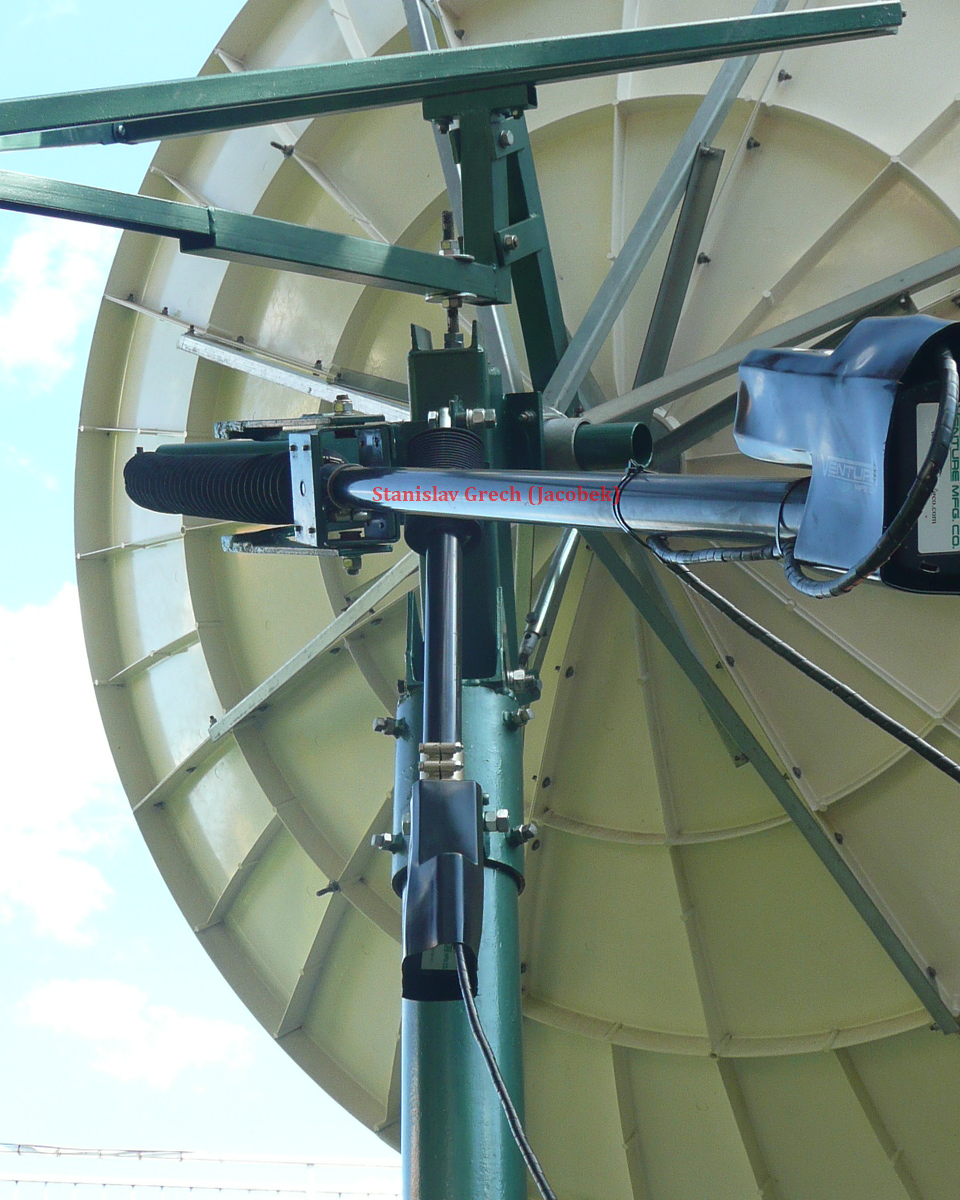

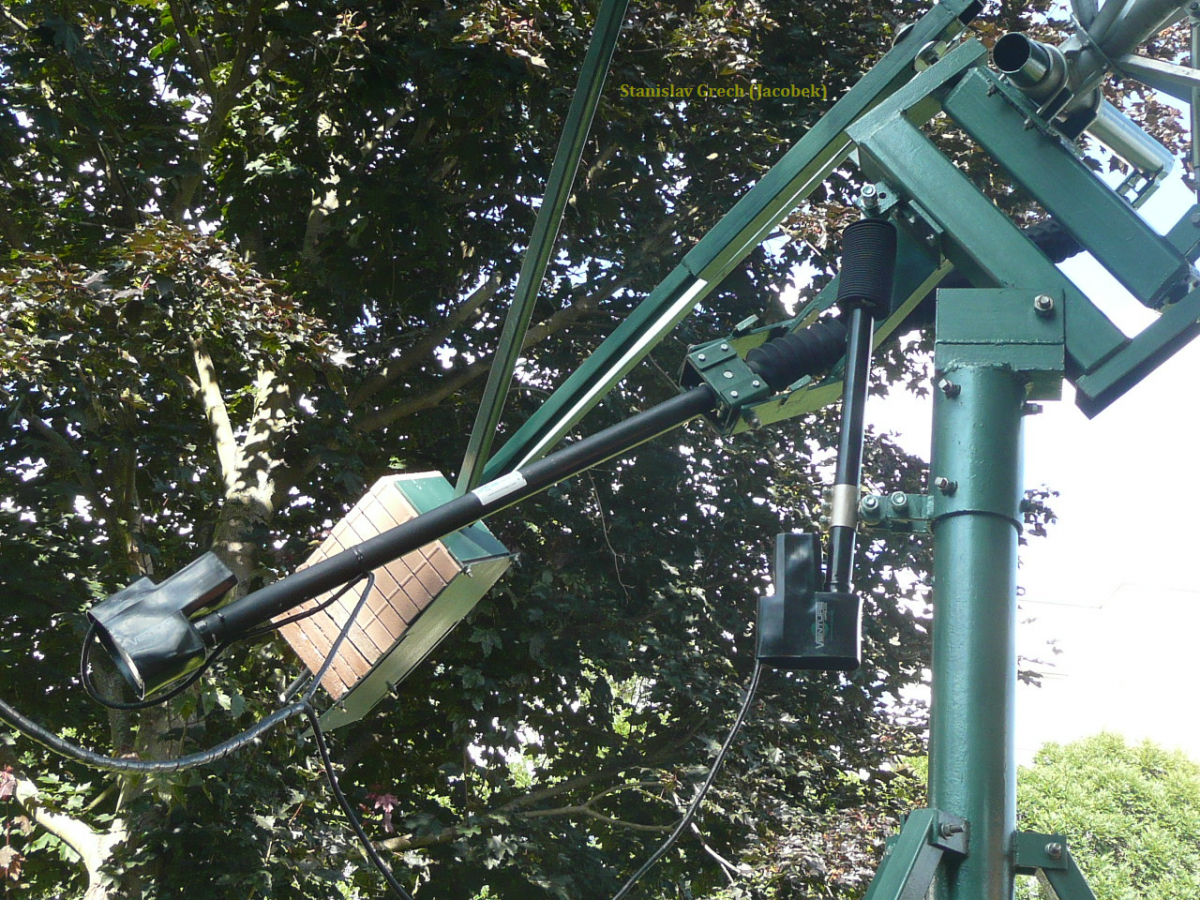

polarmount, elevace ,azimut, protizávaží  poloha_motoru_azimut_Venture_45_palců_-_8W situace motorů polarmount Prodelin 3,7m azimut, elevace

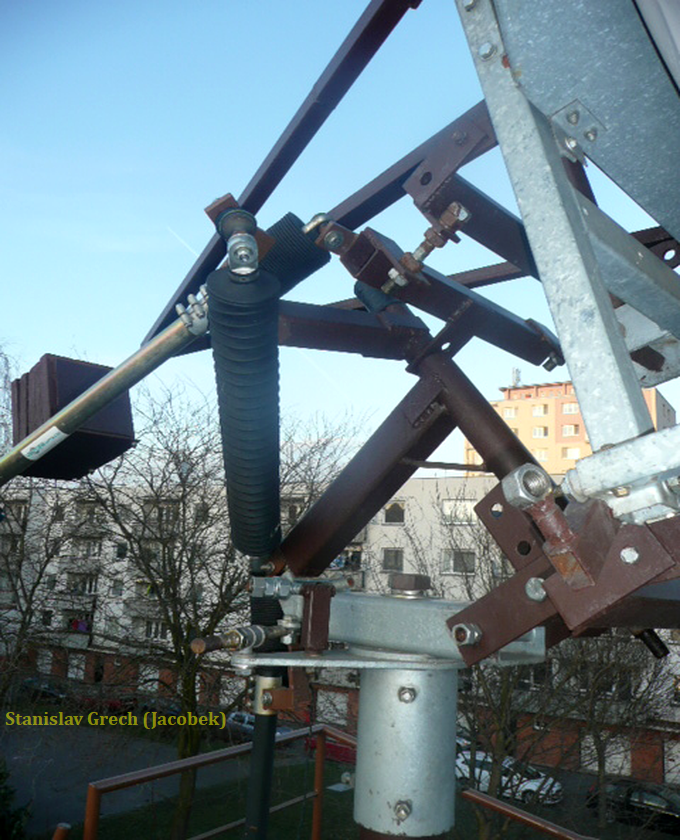

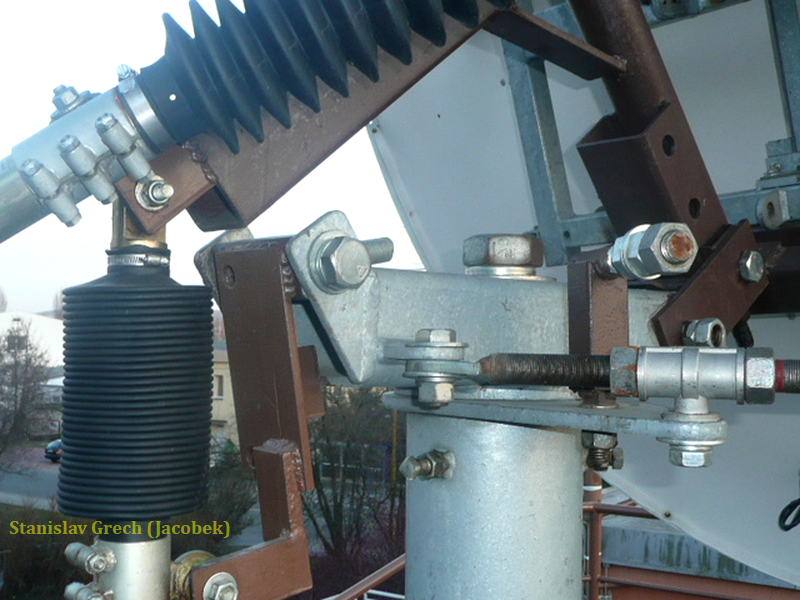

pohled_na_protizávaží_,jeho_mohutnost_(cca._90kg.)_a_jeho_funkci_na_75E elevation motor and true south adjustment ( all motors ballscrew Venture 40 PPI)  true south and wiew at the contrweight, lock against strong wind

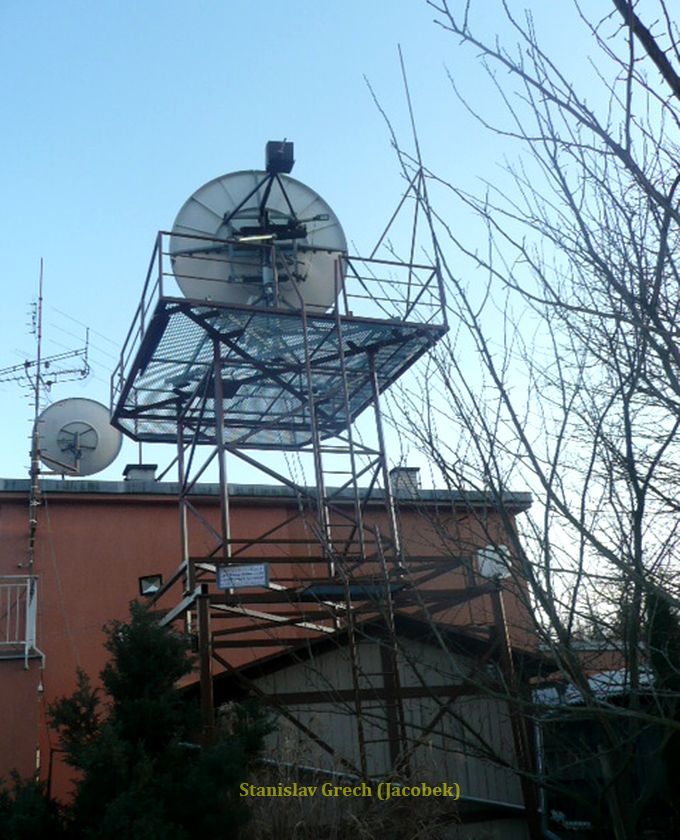

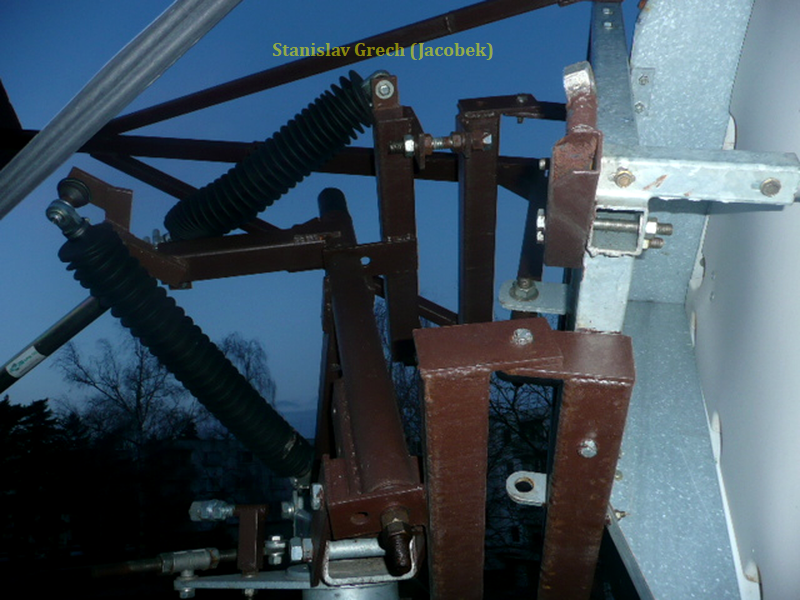

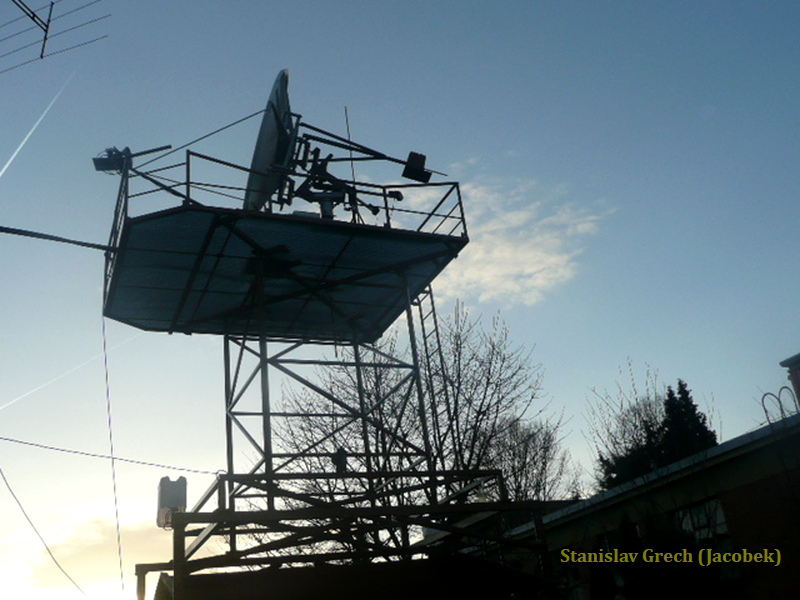

view of the entire system from the side view of the platform from the garden ( 8,5m lower edge ) Yamal 90E (position of two azimuth motors)

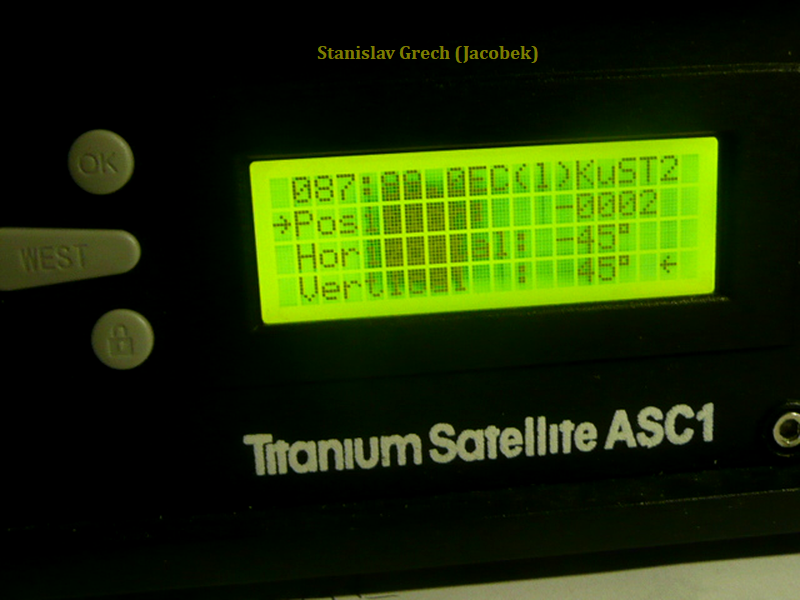

system feeds rose ( centre Ku band , right C lin. left C circ. bands-all full bands )  system feeds rose, prototype (height adjustment of the fed) nejlepší doladění elevace - 0002 ( např. Astra 19,2E +0002)rozdíl 4p. cca..2mm

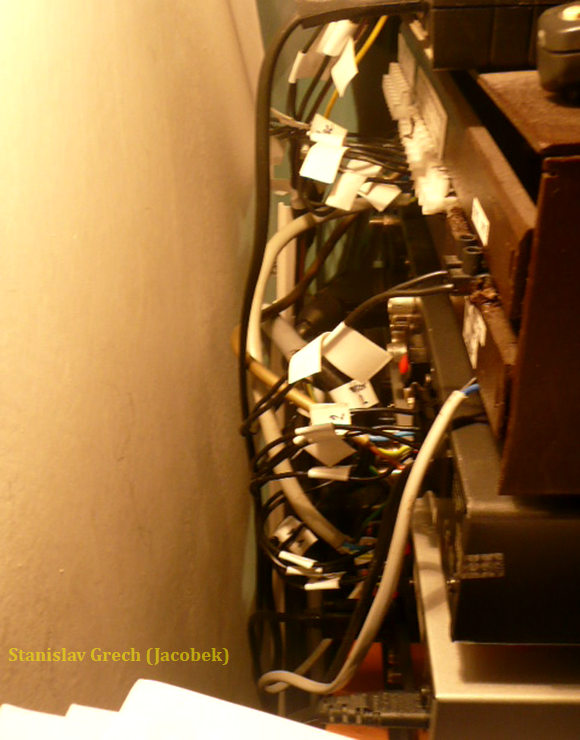

control unit from top ( feeds positioner, control dri  receivers Clarke Tech 5100 CI and Cc band and Clarke Tech 4100 Ku band  wires connection back side
