Systém s anténou SMW 1400 JUMBO OFFSET : Dreambox DM 7020 , Invacom SNF-031...

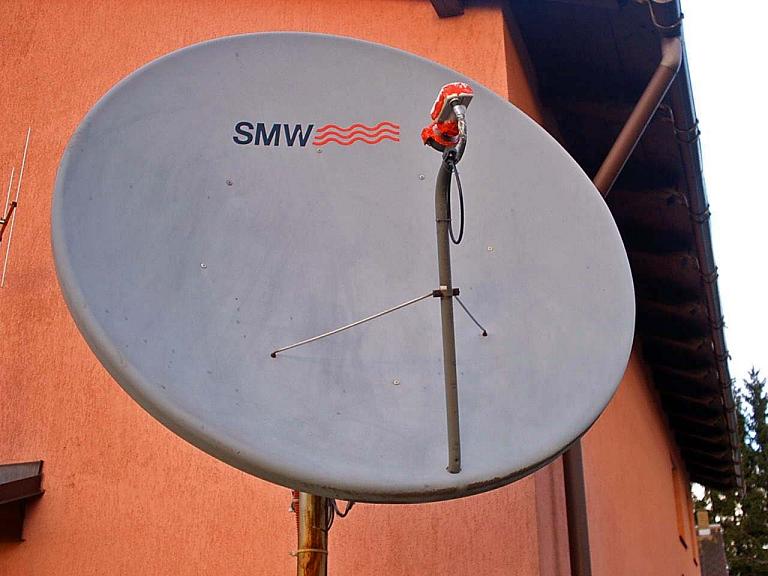

smw jumbo uvod

Návrh sat. kompletu so špičkovou offsetovou anténou z ABS plastu typu SMW 1400 JUMBO spolu s DVB Dreambox DM 7020 , LNB INvacom SNF-031 , pozicionérom a tiahlovým motorom Super Jack 24" .....

smw jumbo uvod

Otázka od : Roman K.

Lokalita : Východní Čechy


TEXT OTÁZKY č.1 :

 Dobrý den.

Vlastní­m ofsetovou anténu SMW s označením 1400 JUMBO,osazenou táhlovým motorem Black Jack,polarizátorem Hirschmann CSP 1210 E,konvertorem
Hirschmann 10,95-11,7Ghz,12,5-12,75Ghz.Jako pozicioner jsem použill značku LUXOR v kombinaci s přijímačem Nokia 8003CS.Doposud jsem tedy sledoval pouze analogové vysílání­.Jelikož vlastní­m tuto sestavu již cca 13let a v době kdy jsem ji pořizoval nepatřila úplně k těm nejobyčejnějším,chci se orientovat tímto směrem i nadále.(nechci si koupit něco úplně obyčejného) čili chci zůstat u kvality,a proto se tedy obracím  na Vás jako odborníka. Poraďte mi tedy prosím,co dalšího kromě antény mohu z té stávající sestavy zachovat pro digitální příjem.Co mi doporučíte,co se týká LNB a polarizátoru,motoru(ten
jediný nefunguje) a následně tedy i pozicioneru(pokud se dnes něco takového ještě používá) a přijímače.Nejsem typ člověka,který se v tomto oboru zcela orientuje a proto Vás tedy prosím o radu.
Moje představa je asi taková:Čím více programů bude možné přijímat,tím samozhřejmě lépe.Nechci to ale zase na úkor složitosti obsluhy.Pro LNB a Polarizátor preferuji značky SMW a Hirschmann.Pokud tyto součástky i prodáváte,prosím o cenovou nabídku.

Děkuji za odpověď.

S přátelským pozdravem Roman

ODPOVEĎ OD dxsatcs.com :

Dobry vecer pan Roman ,

zostava,ktoru vlastnite patrila vo svojej dobe k cenovej aj technickej spicke v komercnej oblasti a prave pri poslednom rozhovore s obchodnym
riaditelom SMW sme spolocne tuto temu preberali,nakolko  s vyrobou anten firma SMW uplne skoncila aj ked antenne formy maju stale odlozene ...

vyber zostavy :

pre signalne riesenia v komercnej oblasti Vam odporucam zakupenie klasickeho priruboveho UNI LNB pre cele KU pasmo typu : Invacom SNF-031,ktory len pripojite k sucastnemu ozarovacu a po jemnom dostaveni SKEW polohy LNB na nulovom bode budete s SMW OFFSET JUMBO 140cm v kombinacii s DVB receiverom /ako napr.Humax,Technisat,Kathrein,Dreambox/ schopny zachytit viac ako 1500 tv v zavislosti od viditelneho obzoru prijmu . Samozrejme v prvom rade musite vymenit 13 rokov stary koaxialny kabel za novy ! Kupou tohoto bezne dostupneho a kvalitneho LNB si usetrite pan Roman mnohe starosti  s vyberom DVB prijmaca , ktory vie ovladat machanicky polarizator , nie su bezne dostupne na ceskom trhu ! Po vymene motora za novy 24" palcovy,budete pohodlne ovladat polohu anteny cez pozicioner. Od anteny Vam k DVB prijmacu bude viest len 1. kabel od LNB + 1. kabel 4.zilovy od motora .
Jestvuje mnozstvo rieseni zapojenia vonkajsej VF jednotky, ktore aplikujem v profesionalnej sfere ale nevidim dovod preco investovat desiatky tisic do kvality,ktorej nesporne vyhody v praxi nevyuzijete pan Roman. V retazci spracovania signalu hra prioritnu ulohu kvalitna a dobre nastavena antena,ktoru mate spickovej kvality. Po investicii do 5 000 Kc budete 100% pripraveny na digitalny prijem .

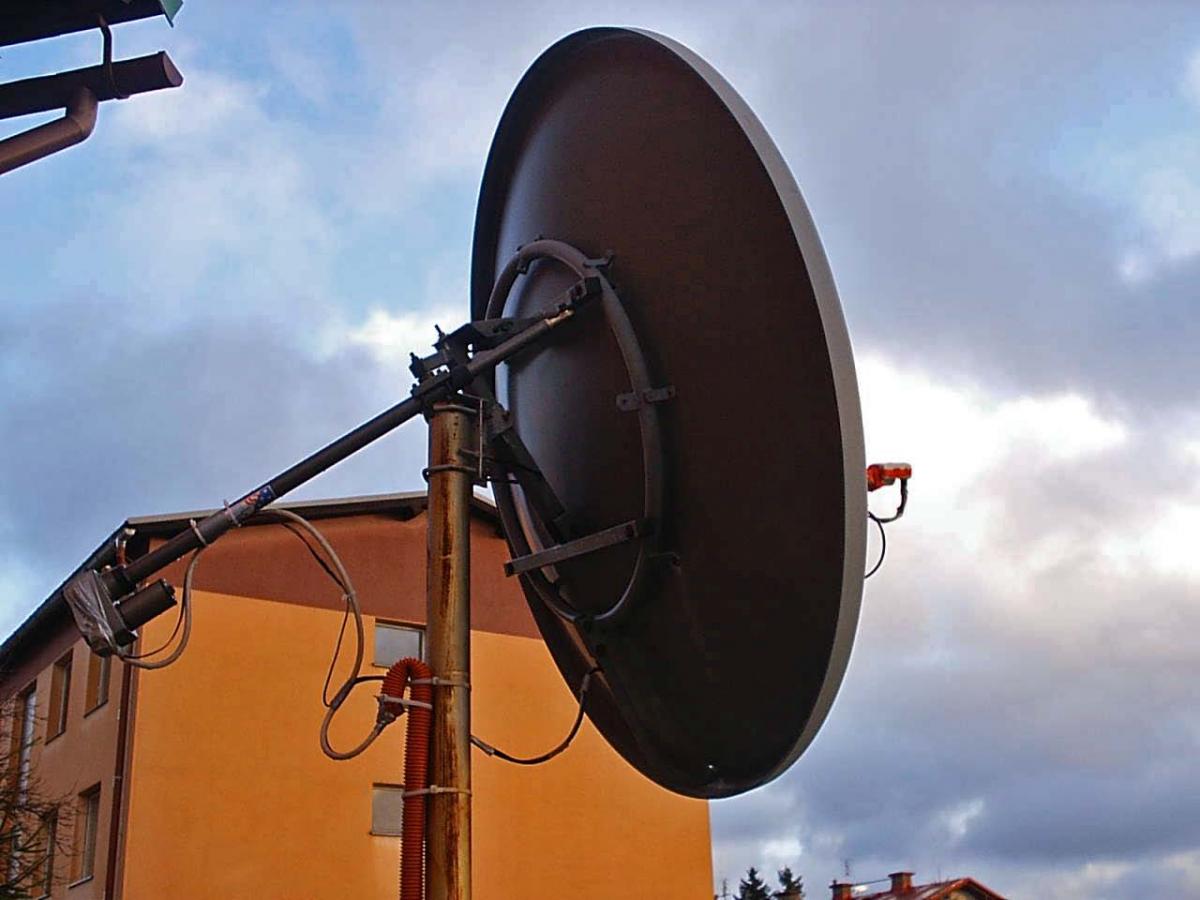

                                                        SMW 1400 JUMBO RK 01
TEXT OTÁZKY č.2 :

Dobrý den,

pane Roman ještě jednou Vám chci poděkovat za návrh řešení změny mé analog  sestavy na digitální.V současné době je Váš návrh v bodě,kdy již vlastním
všechny navrhované součástky a čeká se pouze na smontování a naladění.Prosím  Vás tedy o radu,co myslíte tím jemným dostavením SKEW polohy LNB na nulový bod?Koupil jsem si INVACOM SNF-031.Ozařovač zůstane původní od SMW.V tomto  ozařovači je vidět ze strany co bude přišroubovaný konvertor takový plastový  "jazýček",ten má být ve vodorovné či svislé poloze?A konvertor Invacom bude  montován,tak aby směřoval F konektor kolmo k zemi?Děkuji Vám a jsem s  pozdravem.

Roman K.

P.S.Motor je 24"palcový a receiver je značky Dream Box 7020

ODPOVEĎ OD dxsatcs.com :

Prajem vam dobry den pan Roman ,

rad Vam budem napomocny , lebo vidim ze vo Vasom pripade veci postupujú vpred , takze tu su odpovede na Vase temy :

1,SKEW poloha : zjednodušene vzaté , vo vasom pripade plne postaci ked si na satelite , ktory je vo vasom mieste prijmu dostupny s najvyssim elevacnym uhlom tzn . 0-nulový bod - predpokladám Hotbird 13,0E , dostavite na maximalnu signalnu kvalitu polohu LNB - tzv.SKEW-pootocenie LNB pre V a H rovinu , nic viacej nie je potrebne .

2,SMW antena : pametam za z pociatku 90 rokov ze SMW asi 1 rok predavala ozarovace , v ktorych uz bol instalovany magneticky polarizator,verim ze to nie je Vas pripad - musel by som ten "jazycek vidiet na fotke aby som identifikoval aka bola jeho funkcia.Nevylucujem ze by ste mali v retazci spracovanie instalovany jednocestny feritický izolator-oddelovac zdroja KU/VF vlnenia od zataze , ale je to mozne lebo koncom 80 rokov to nebolo nic vynimočné hlavne v systémoch s mechanickým polarizátorom.Taktiez je mozne ze vo vlnovode ozarovaca mate depolarizacnu dosticku cirkularnych vlneni na pravouhle -je nutne ju vybrat.

3,LNB Invacom : ano spravne pan Roman , F-vystup z LNB ma byt vysoko zjednodusene pomenovane kolmo k zemi,samozrejme suvisi to so SKEW postavenim LNB,cize potom co nastavite v ohnisku anteny vonkajsiu jednotku LNB+ozarovac na maximalnu vystupnu kvalitu , uz Vas nic nemusi zaujimat len nastavenie PLM ...

Ostavam s pozdravo

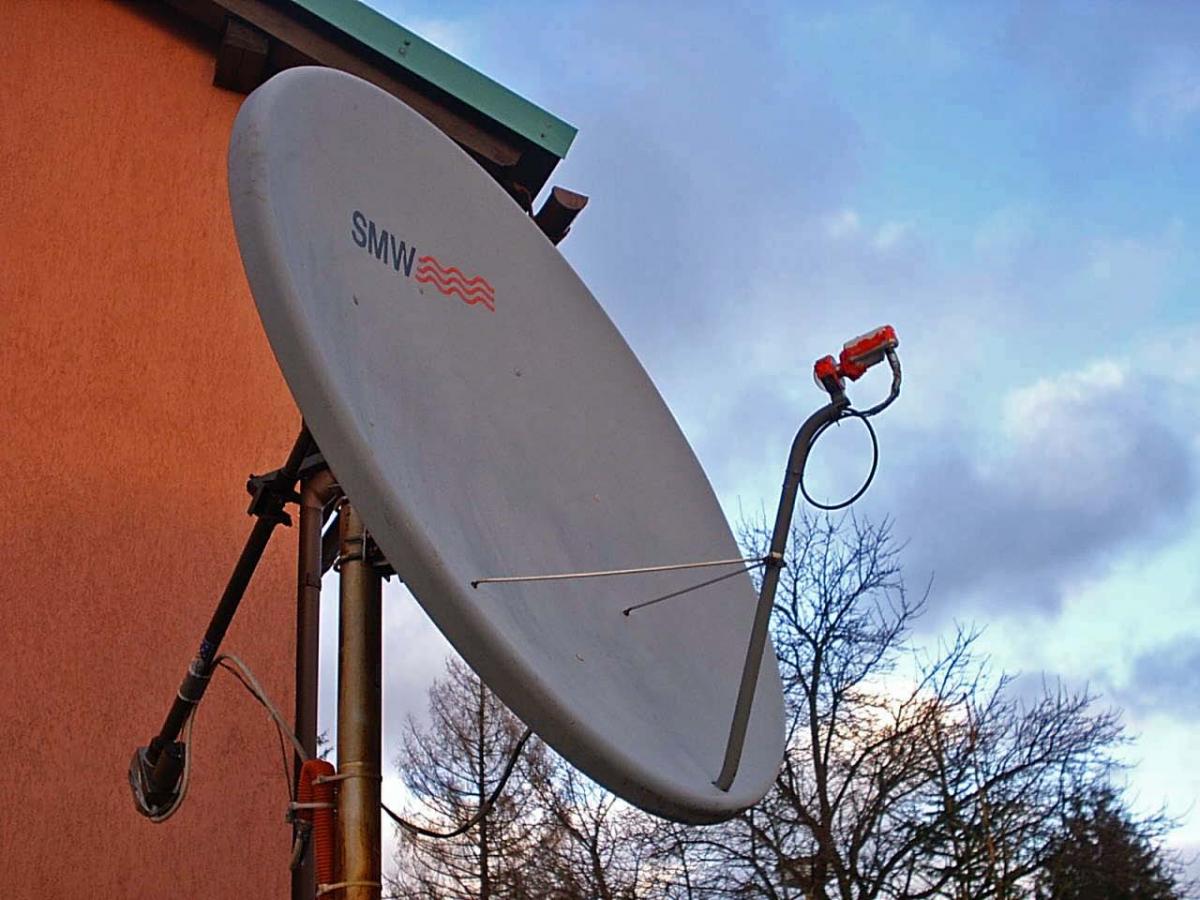

                                                                SMW 1400 JUMBO RK 02
TEXT OTÁZKY č.3 :


Dobrý večer,
pane Roman děkuji Vám touto cestou za informace kterémi jste mne doposud  zásoboval.Výběr komponentů které jste mi doporučil se osvědčil.Výsledek je
tento,od 30 stupňů západu do 57 st.východu přijímám jednotlivé  družice.Směrem na východ jsem skončil na zmiňovaných 57st.Dostal jsem se i  na 60st.ale tady už toho má motor dost.Při pohybu z této pozice zpět na  západ se na pozicioneru objevuje hlášení o přetížení motoru a tak to už  raději nepokouším.Chtěl jsem Vám poslat fotku toho ozařovače s tím plastovým  jazýčkem.Bohužel se mi rozbil foťák a až bude foťák zase v kondici,pošlu Vám i fotku celé venkovní sestavy.Ať vidíte  co máte na svědomí:-)

Jestě jednou moc díky


Roman K.

OFFSET SMW 1400 Jumbo : Technické parametre

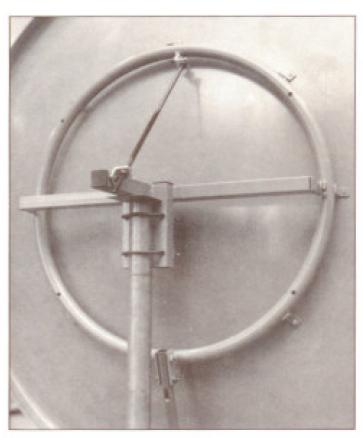

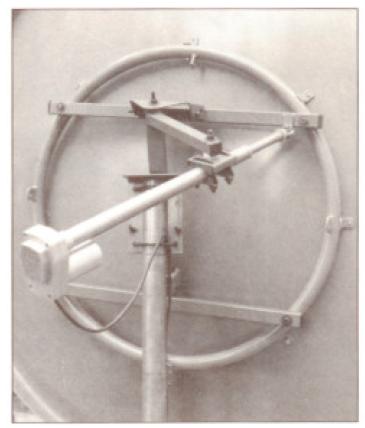

SMW OA-1400 Jumbo OFFSET
SMW OA-1400 Jumbo OFFSET 11SMW OA-1400 Jumbo OFFSET 22SMW OA-1400 Jumbo OFFSET 33

DATA ABOUT OFFSET SMW OA-1400 Jumbo :

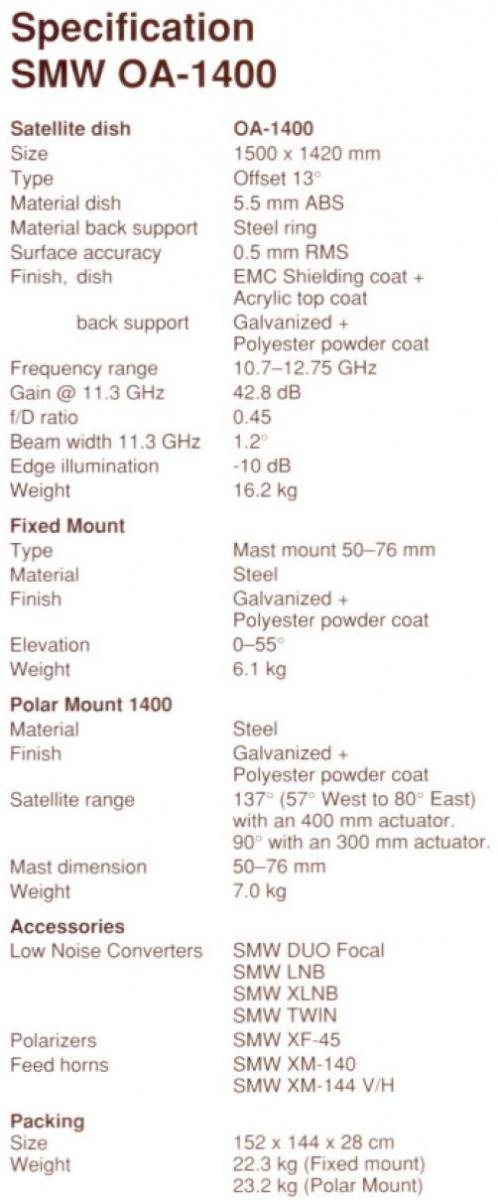

SPECIFICATION ABOUT OFFSET SMW OA-1400 Jumbo :
