►►Hylas 1-λ=33.5°W-KA band-reception-frequency : Technical data , general description ...

            Broadband Internet access across Europe which use KA-band technology

a, High speed two-way data services across Europe uses the latest KA-band technology
b,Hylas 1 has a unique flexible payload which enables Avanti to change the bandwidth of its 8 KA-band beams,
whilst in orbit,to maximise satellite efficiency
c,The HYLAS payload carries two Ku band transponders, intended mainly for HDTV, and six Ka band transponders
feeding up to eight Spotbeams, allowing the provision of between 150,000 and 300,000 simultaneous broadband
Internet connections. The HYLAS satellite had a launch mass of around 2100 kg and a beginning-of-life power of 3.5 kW.
d,Payload :  8x Ka band spot beams (0.6 deg aperture) 8x120W channels, EIRP 60.0 dBW (max)
1x Ku band pan European coverage 2x150 W channels, EIRP 52.0 dBW  (source : www.esa.int )

                       Hylas 1 satellite reception : part of the LHCP spectrum from 19.7 to 20.2 GHz

the spectrum of the horizontal vector in the range from 5 to 50 mhz
►Hylas 1-33.5°W-KA band reception-frequency : Hylas 1 KA+KU payload   /  source : www.avantiplc.com


      KA+KU communication architecture                 KA band payload                                           KA band payload


                                                                             download pdf


►Hylas 1-33.5°W-Beacon frequency :  ?


►Hylas 1-33.5°W-KA band recpetion-frequency :  komentár autora Romana Dávida

Geostacionárny objekt Hylas-1 na pozícii západnej dĺžky λ= -33.5°,ktorého KA spektrum v rozpätí od 19,7 do 20.2 GHz
dnes autor analyzuje,pokrýva cez infraštruktúrnu ôsmych bodových zväzkov vlnenia prakticky všetky Európske regióny
vysokou hladinou vyžiareného výkonu EIRP,ktorý dosahuje v bodových špičkách pásma KA hodnotu viac ako 60+ dBW ,
čo zase v praxi koreluje s operátorom aplikovaným priemerom antény pre dvojcestný družicový spoj D=67 cm.

+ parametre dvojcestného družicového spoja,ktorého základ je tvorený termínálom s priemerom antény D=67 cm :

UP-Forward-link user data rates are between 768 kbit/s – 10 Mbit/s
Down-Return-link user data rates are 512 kbit/s - 4 Mbit/s.

(autorova poznámka : pochopitelne vo východoeurópskych regiónoch je nutné včleniť do sumy premenných veličín alebo faktorov,
ktoré ovplivňujú výslednú kvalitu príjmu z pozície λ=-33.5° zd aj explicitne prítomnú osciláciu hladiny signálu,ktorá vo všeobecnosti
súvisí s relatívne nízkym elevačným uhlom EL=15°-platí pre zemepisný región mesta Lučenec)

Čiže podobne ako je tomu pri ďalších satelitoch s ponukou širokopásmových dátových služieb v KA pásme,ani v prípade
objektu Hylas 1 nie je aplikovaný jeden široký vysielací zväzok,ale multizväzková architektúra s neporovnatelne väčšou
prenosovou kapacitou,ktorá sa dá navyše,z hľadiska šírky pásma jednotlivých transpondérov upravovať v rozsahu od 108
do 250 MHz pre každý zo šiestich -KA- transpondérov individuálne a to v postupných krokoch po 500 kHz v závislosti od
kapacitného/klientského vyťaženia v danom zemepisnom regióne.Súčasťou komunikačnej paluby objektu Hylas 1 je tzv.
"dvojreflektorová" severno-južná anténa,ktorá operuje v KA pásme a bola navrnutá aby dokázala na online báze čiže súbežne
vybavovať dvojcestné (UP/Down) požiadavky od stoviek tisíc klientov (300 000) zároveň z rôznych zemepisných regiónov.
Tento vysoko sofistikovaný "dvojreflektor" zároveň rozdeľuje jeden KA downlinkový diagram do ôsmych vysoko koncentrovaných
bodových zväzkov vlnení pri šiestich TP a to v závislosti od výskytu klientov v tej-ktorej zemepisnej oblasti.

Je nesporné a vysoké rezervy v kvalite príjmu to aj potvrdzujú,že aj napriek tomu že operátor oficiálne nepublikuje tabuľku
frekvenčného plánovania pre KA pásmo,autor identifikoval a zadefinoval parametre pre nosné,ktoré sú bodovo sústredené
do rôznych európskych regiónov a prevažne aplikujú najpokročilejšie formy variabilného kódovania a zmeny modulácie VCM
v štandarde DVB-S2,o ktorých už autor detailnejšie písal.Analýza spektra od 19,2 do 20,2 GHz pomocou digitálneho analyzátora
v krokovom rozpätí len po 200 kHz,nepotvrdila prítomnosť identifikačného majáka/Beacon frekvencie v tejto časti KA spektra.

použitá literatúra :

a, Nasa master catalog
b, Avanti broadband
c, Earth Observation portal
d,Výskumná činnosť autota Romana Dávida

►►Hylas 1-λ=-33.5°W-KA band-reception-frequency : HF string , footprint , geographical location ...

►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic



►Hylas 1-33.5°W : KA band coverage-footprint-beam , geographical location of the measurement by Google

   Hylas 1-KA-Band coverage : Europe             place of measurement: N48°19719' , E19°40148'

►►Hylas 1-λ=33.5°W-KA band-reception-frequency : analysis of the L+RHCP spectrum and the identified packets

►The curent range of the -LHCP- vector in the KA band from 19 700 to 20 200 MHz : quantification of LHCP spectrum


                      LHCP wave vector : SPAN=500 MHz                                                                2x Lock

►The curent range of the -RHCP- vector in the KA band from 19 700 to 20 200 MHz : quantification of RHCP spectrum


                            RHCP wave vector : SPAN=500 MHz                                             5x Lock


►Hylas 1-33.5°W-KA band-reception-frequency :  the analysis of the quality and quantification of packets (current status)

►19 744 MHz_LHCP : DVB-S2/ACM-VCM _ AOL  DATA

►19 798 MHz_LHCP : DVB-S2/ACM-VCM _ AOL DATA

►19 771 MHz_RHCP : DVB-S2/ACM-VCM _ DATA

►19 890 MHz_RHCP : ?

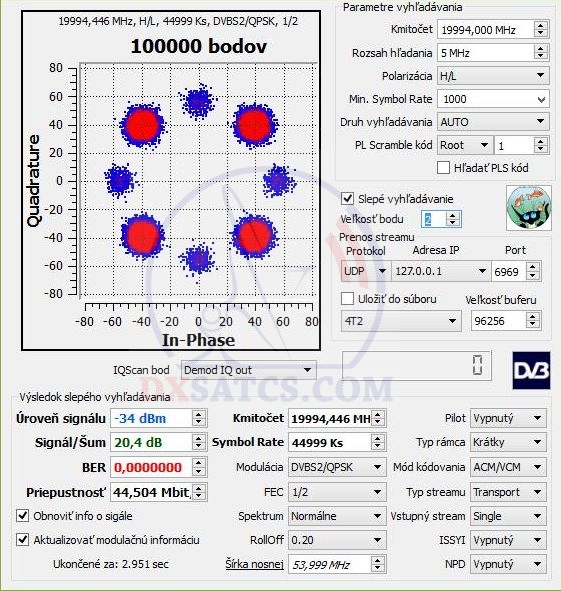

►19 995 MHz_RHCP : DVB-S2/ACM-VCM _ AOL DATA

►20 026 MHz_RHCP : DVB-S2/ACM-VCM _ DATA

►20 156 MHz_RHCP : ?

►►Hylas 2-λ=31.0°E-KA band-reception-frequencies : a list of the locked carrier frequencies
