►►Astra 1L-λ=19.2°E-KA band-reception : BEACON frequency,frequency plan,general information ...


     ►18 766 H UNIRE Sat Italy : At present, the only quasi-regular TV-FTA broadcasts on satellite Astra 1L in the KA band
     ►ideal state of reception quality (LKM>10 dB_DVB-S2-8PSK-1/2) correlates with high levels of radiated power (EIRP=50 dBW)

►Astra 1L-19.2°E-KA band-reception : General information related to broadcast in the Ka band

            KA band : TP+polarity                            Astra 1L: KA band capacity ...           Astra 1L : Sat3Play KA band test/newtec



                                                                     source : ses.com , newtec.com
                                                                                  download pdf


►Astra 1L-19.2°E-KA band : 2x Beacon frequency in H+V part of the linear spectrum : 18 404 MHz_H + 18 794 MHz_V
                                                1x  unidentified carrier frequency to 18 503 MHz_V.pol

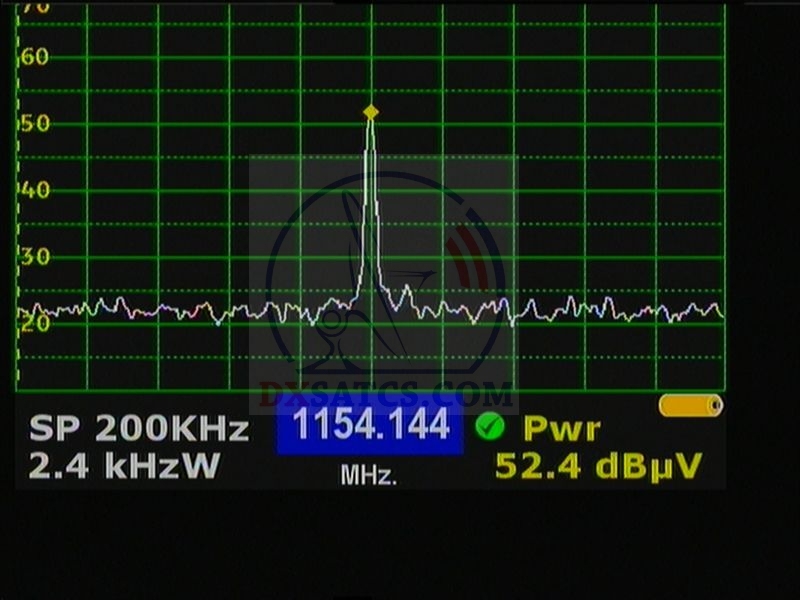

              H spectrum-SPAN 100 KHz                      H spectrum-SPAN 200 KHz                       H spectrum-SPAN 500 KHz
                    18 404 MHz                                               18 404 MHz                                             18 404 MHz

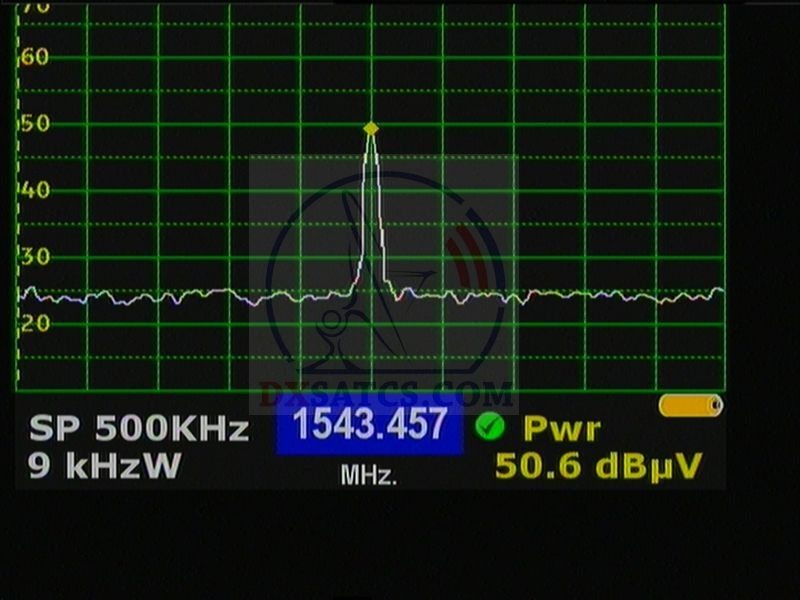

            V spectrum-SPAN 100 KHz                      V spectrum-SPAN 200 KHz                       V spectrum-SPAN 500 KHz
                      18 794 MHz                                             18 794 MHz                                              18 749 MHz

                                                     1x  unidentified carrier frequency to 18 503 MHz_V.pol

             V spectrum-SPAN 100 KHz                      V spectrum-SPAN 200 KHz                       V spectrum-SPAN 500 KHz

►Astra 1L-19.2°E-Frequency plan-KA band : source : www.ses.com

                          Astra 1L frequency plan                                   Astra 1L frequency plan
                                         Uplink                                                           Downlink




►Astra 1L-19.2°E : No. Ka-10+12 transponder capacity almost exclusively occupied by British operator SiS Live

       uPak 60 + ManPak : highly advanced and mobile broadcasting station which operates in the Ka+KU+X band

...

    uPak 60 : Intelsat 905-24.5°W _ KU                  ManPak : Hylas 1-33.5°W _ KA


                                                         source : SiS Live

►Astra 1L-19.2°E-KA band : komentár autora Romana Dávida

Objekt Astra 1L je jediným zo štyroch objektov zo sústavy družíc Astra na orbite λ=19,2° vd,ktorého spektrálne
kapacity so šírkami pásma B=2x500 MHz pre V+H  lineárne rozsahy,vysielajú a pokrývajú v spektre jedného
downlinkového zväzku od 18 300 do 18 800 MHz celú európsku oblasť vysokou hladinou efektívneho
izotropického vyžiareného výkonu.(signálna distribúcia UPL sa vykonáva v pásme od 29,5 do 30 GHz).
Z dôvodu že v spektre KA pásma objektu Astra 1L sa aktuálne vysiela len jeden-kvázi regulérny FTA distribučný
kanál na f=18 766 MHz (Uniresat) a pri tom druhom NONE-FTA na f=18 365 MHz sa už viacej ako rok nevysielajú
akékoľvek informačno servisné metadáta (SI), autor svoju pozornosť sústredil na rozsah vysoko vyťaženej
časti spektra od 18 505 do 18 580 MHz_V (Ka-10+Ka-12) v ktorom identifikoval v priemere od 7 do 12 feed
nosných britského telekomunikačného operátora SiS Live, pochádzajúcich z prevažne mobilných uplinkových KA staníc.

Špecifikom všetkých týchto feeds liniek sú nasledovné fakty,ktoré vychádzajú z architektúry/blokovej schémy
samotného formátu DVB-S2:

1,Provajder SiS Live aplikuje výlučne pokročilý štandartd DVB-S2 a konštantné modulačné parametre prenosu
CCM (8PSK,SR=3630,FEC=2/3)

2,Pri každej linke sa aplikuje výlučne dlhý respektíve normálny FECFRAME rámec n1dpc=64 800 bitov nie skrátená
verzia 16 200 ( vnútorné kódovanie a dĺžky rámcov pred BCH a LDCP kódovaním sú pri FEC=2/3 43 040 a 43 200 bitov)

3,Ani do jednej feed linky , za účelom synchronizácie v sat.receivere (počas rámcovania a kódovania PL Framing
+Scrabling) nebol vložený PILOT

4, Každý "feed" signál sa po energetickom rozptyle ešte pred samotným uplinkom na družicu filtroval Roll-off filtrom
s faktorom omedzenia šírky pásma alfa=0,20 a alfa=0,35

Vyššie menované primárne faktory,ktoré zadefinoval provajder SiS Live sú pri každom streame na sekundárnej
strane negované jednotným sprievodným javom,ktorý pozostáva z permanentného a cyklického stavu vysokého
nárastu chybovosti,ktorý nesie vizuálne znaky (DVB-S) podobnosti ako pri masívnom náraste neopravených "Reed
Solomon" blokov,ktoré sprévádza pixelácia okolo minimálnej hladiny C/N potrebnej pre uzamknutie nosnej.
Autorov kontrolný výpočet odvodený od šírky pásma nosnej B=4,356 MHz potvrdil že pri konštantne stanovených
modulačných parametroch (DVB/S2,8PSK,SR=3630,FEC=2/3) je k dispozícii čistá bitová rýchlosť necelých 7,2 Mbit/sec
pri minimálnom odstupe C/N=6,6 dB pre uzamknutie nosnej.Kedže ani jeden zo SW programov (Crazyscan+EBS),
ktoré autor použil neponúkajú relevantné posúdenie kvality príjmu v štandarde DVB-S2,postavené napr. na metóde
priemerného výkonu vektorovej chyby EVM/RCE alebo ešte lepšia metóda určujúca pomer chybne prenášaných
paketov PER, je na mieste položiť si otázku či použitý SW definuje správne DVB-S2-FEC parameter,(nebolo by to
po prvý krát,kedy tento SW zadefinoval nesprávne mimoriadne dôležitý FEC parameter od ktoré sa odvíja všetko
ostatné,aj keď v 99% prípadov je presný) , lebo ak operátor SiS Live v praxi aplikuje napr. FEC parameter 9/10
a nie 2/3 , potom sa hladina minimálneho odstupu C/N pre stabilnú detekciu nosnej výrazne  zvýši až na 11 dB
z pôvodnej C/N=6,6 dB pri FEC=2/3, čo by mohlo ale aj nemusí v praxi vizuálne súvisieť so sprievodným javom
permanentnej pixelácie respektíve s cyklicky sa opakujúcim poklesom kvality.

                                             Astra 1L-19.2e _ 18 556 MHz_V.pol : SiS Live

.

použitá literatúra a zdroje :

1, ETSI EN 302 583-V1.2.1 - Digital Video Broadcasting DVB (European Standard)
2, Newtec/DVB-S2 Calculator



►►Astra 1L-λ=19.2°E-KA band : HF string , footprint , geographical location ...



Astra 1L-Ka band reception data

geographical location of the measurement in the KU band	N48°19719' , E19°40148' , Lučenec , Slovak republic
Installed dish / secondary radiant [D]	PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
HF system	KU+KA primary radiant with SKEW control
LNB for KU band	DRO Norsat 880-9000 B+CF,L.O.stability +/-1 MHz,NF=1,6 dB
Analyzed frequency spectrum + polarisation	18 200-18 800 MHz , Linear V+H
Field strenght meters	Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+

►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic



►Astra 1L-19.2°E-KA band : uplink+downlink footprint-coverage-beam,geographical location of the measurement by Google

   Astra 1L : KA band RX/Uplink beam       Astra 1L : KA band TX/Downlink beam        measurement: N48°19719' , E19°40148'





►►Astra 1L-λ=19.2°E-KA band :  analysis of the linear V+H spectrum and the identified packets

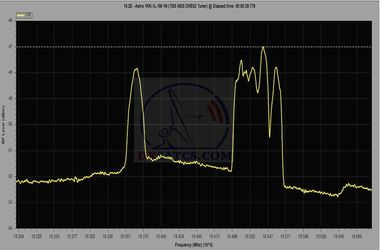

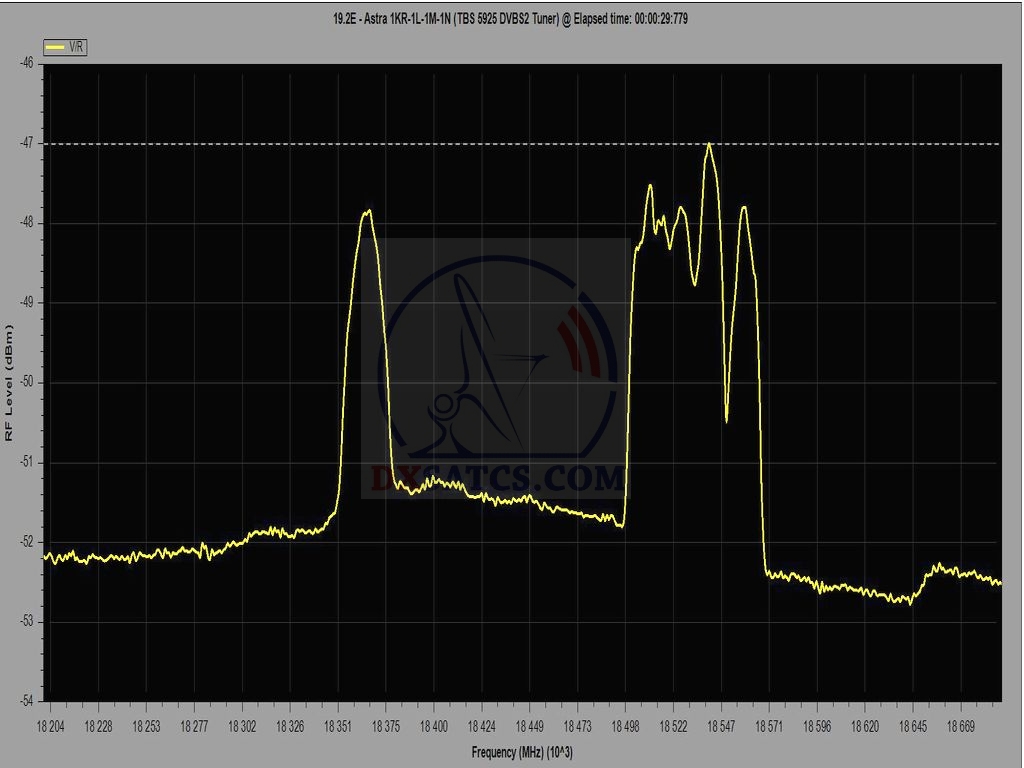

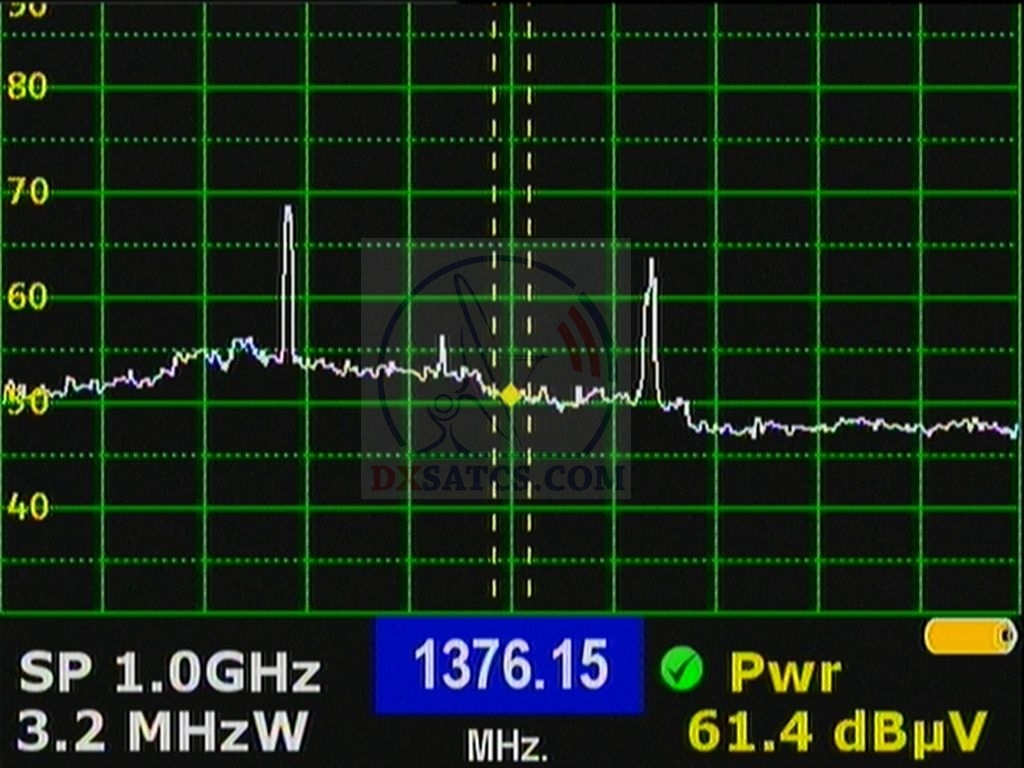

►The complete range of the -V- vector in the KA band from 18 200 to 18 800 MHz : quantification of V spectrum

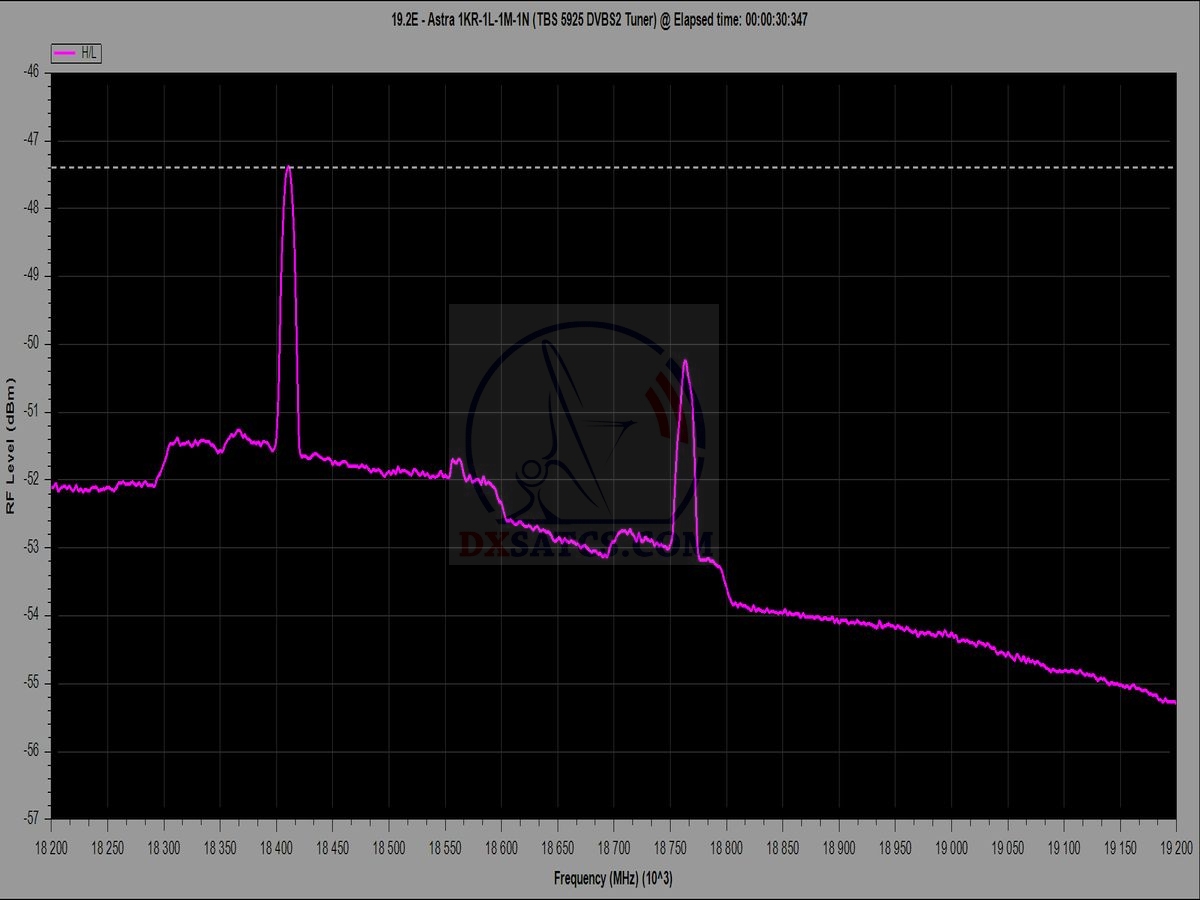

►The complete range of the -H- vector in the KA band from 18 200 to 18 800 MHz : quantification of H spectrum



►Detail on the range of the "SiS" TP_Ka-10 spectrum from 18 500 to 18 550 MHz / BW=50 MHz _  V.polarity

   ►normally and regularly occupies the transponder to 7-10 SiS feed lines
   ►It is quite likely that the software incorrectly determines the FEC parameter, because despite the high quality of reception
      there is massive increase of uncorrected packets DVB-S2/PER on each SiS line . >>>  not 2/3 but probably 8/9 or 9/10 ?

                      18 500 to 18 550 MHz / BW=50 MHz                                                       TP Ka-10 scanning




►Astra 1L-19.2°E-KA band : the analysis of the quality and quantification of packets (current status )

the weather conditions : cloudy and windless

►18 365 MHz_H : DVB-S2/QPSK Unknown carrier_SI-Service information is not transmitted for more than one year


►18 410 MHz_H : DVB-S2/ACM Data

►18 506 MHz_V : DVB-S2/8PSK  SiS Live feed

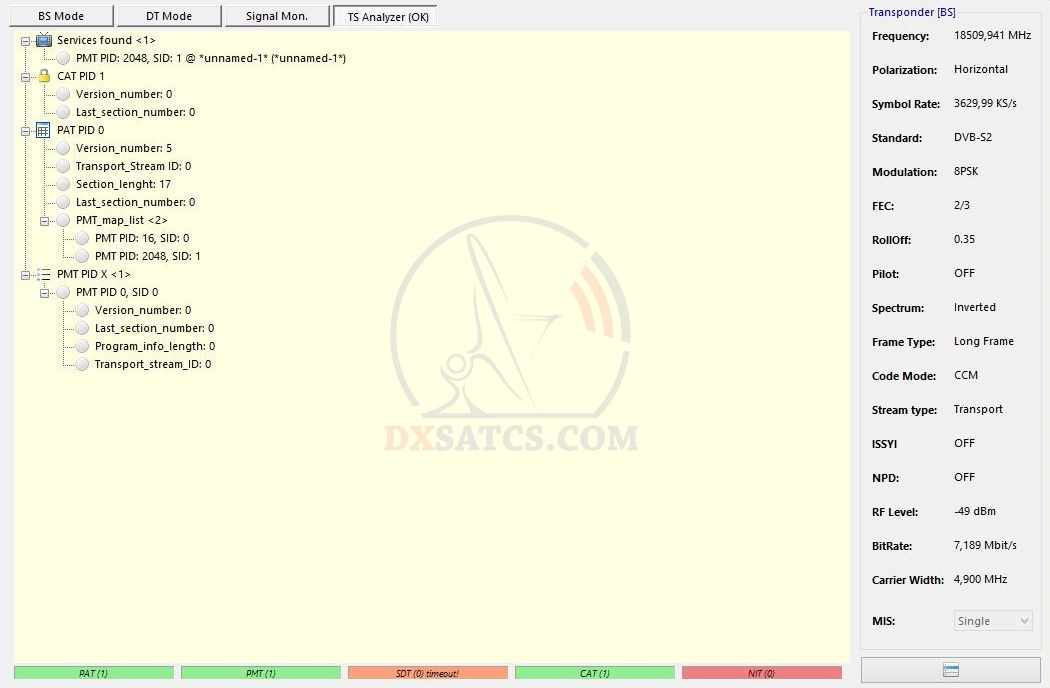

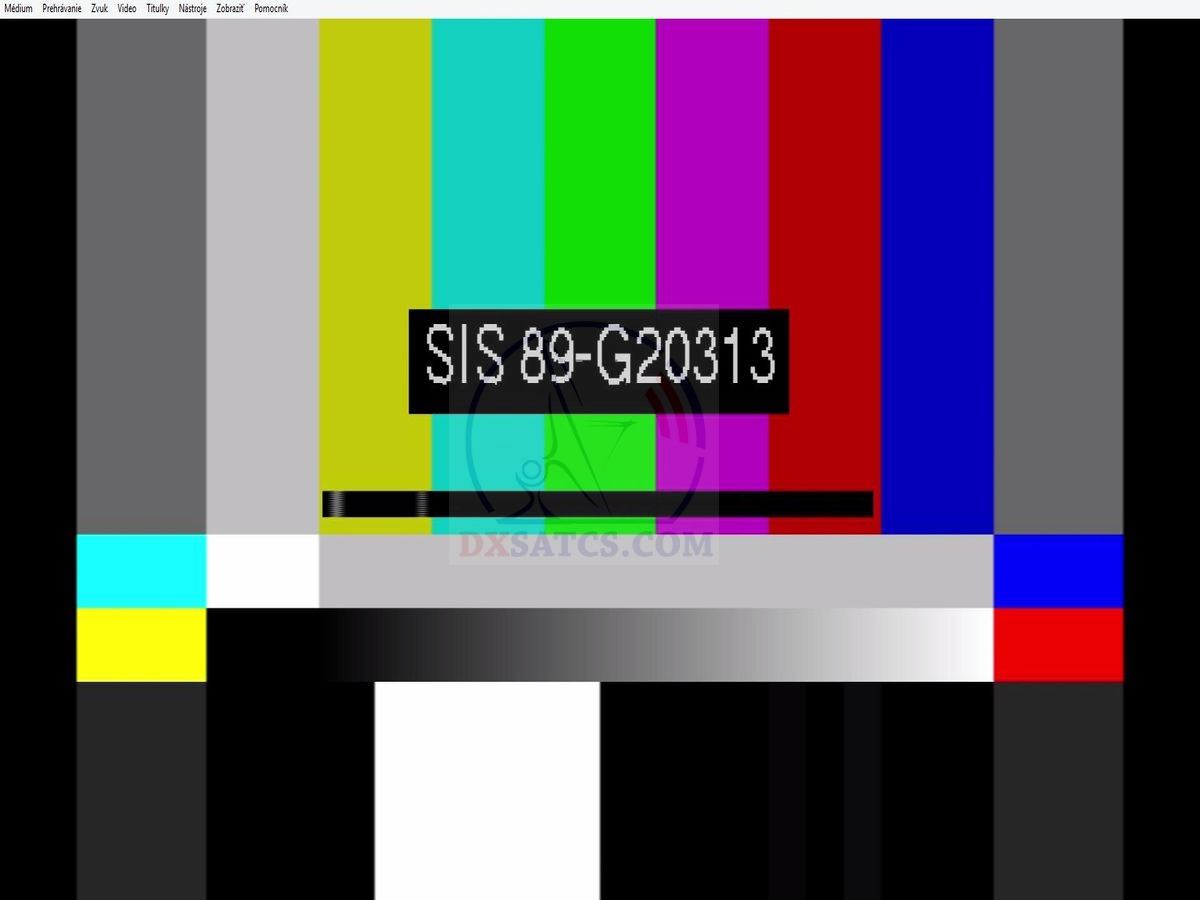

►18 510 MHz_V : DVB-S2/8PSK  SiS Live feed

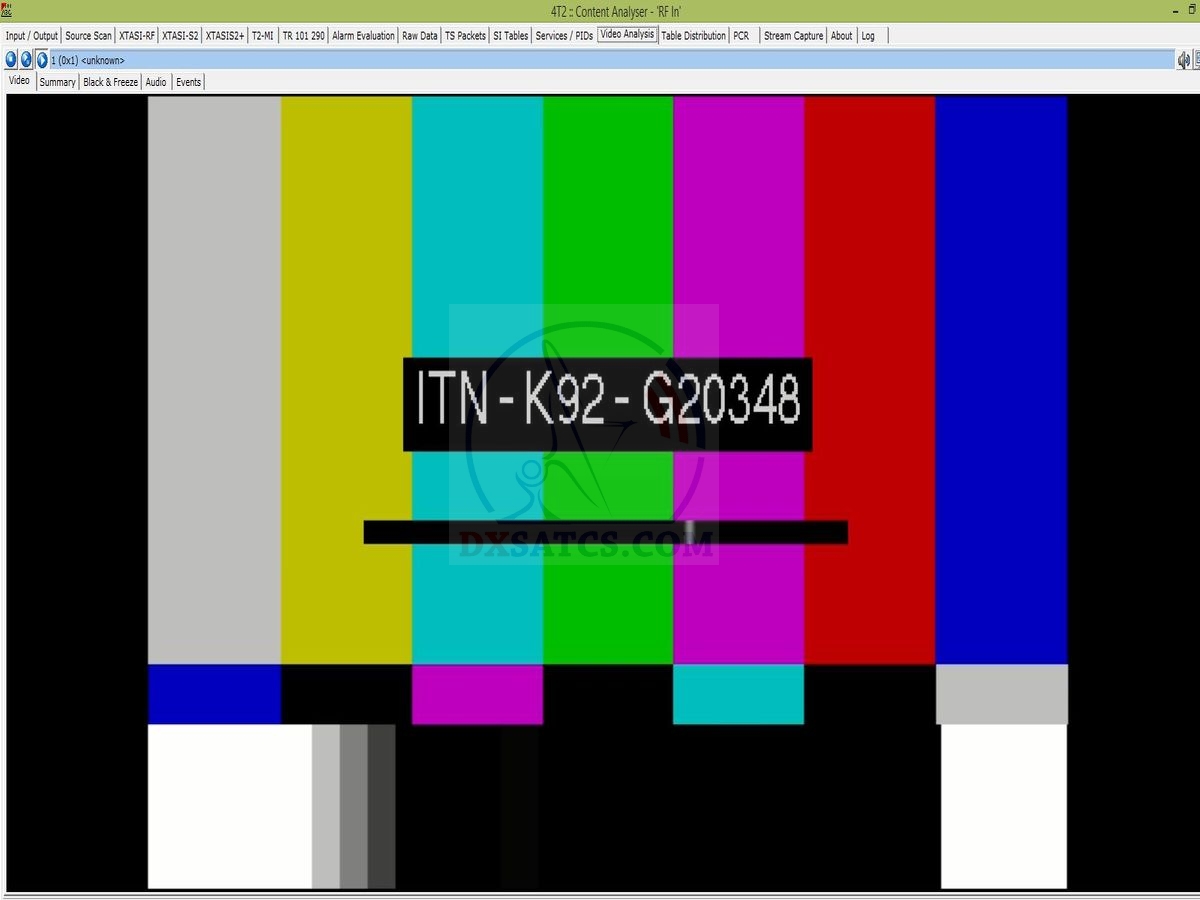

►18 514 MHz_V : DVB-S2/8PSK  SiS Live feed

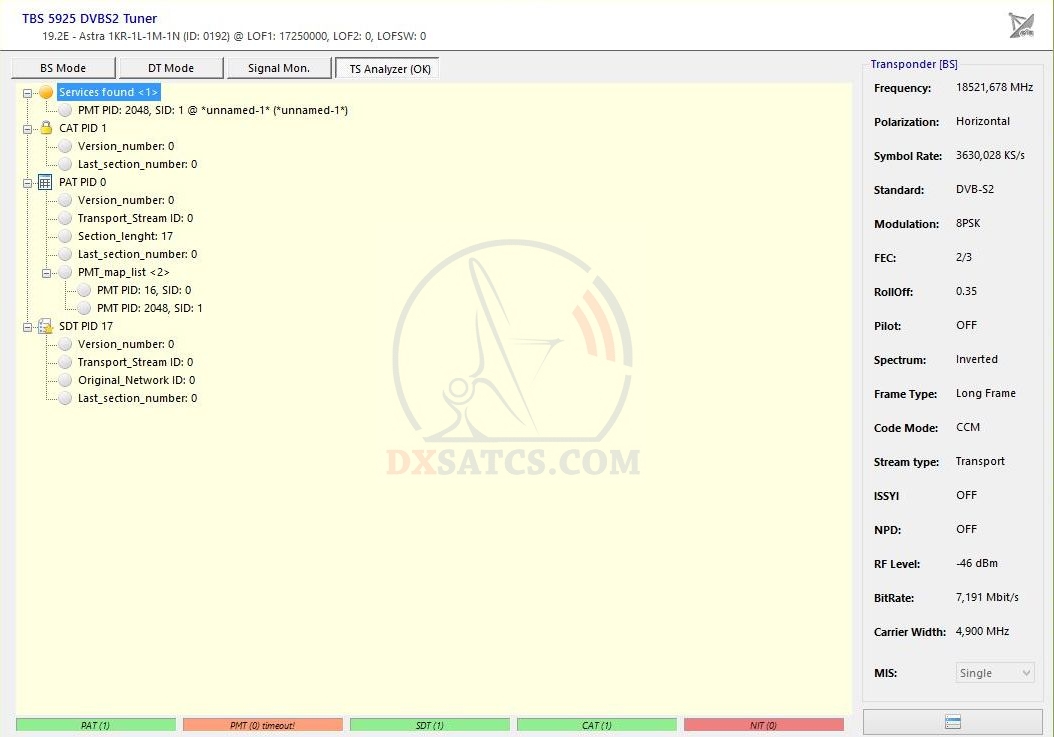

►18 522 MHz_V : DVB-S2/8PSK  SiS Live feed

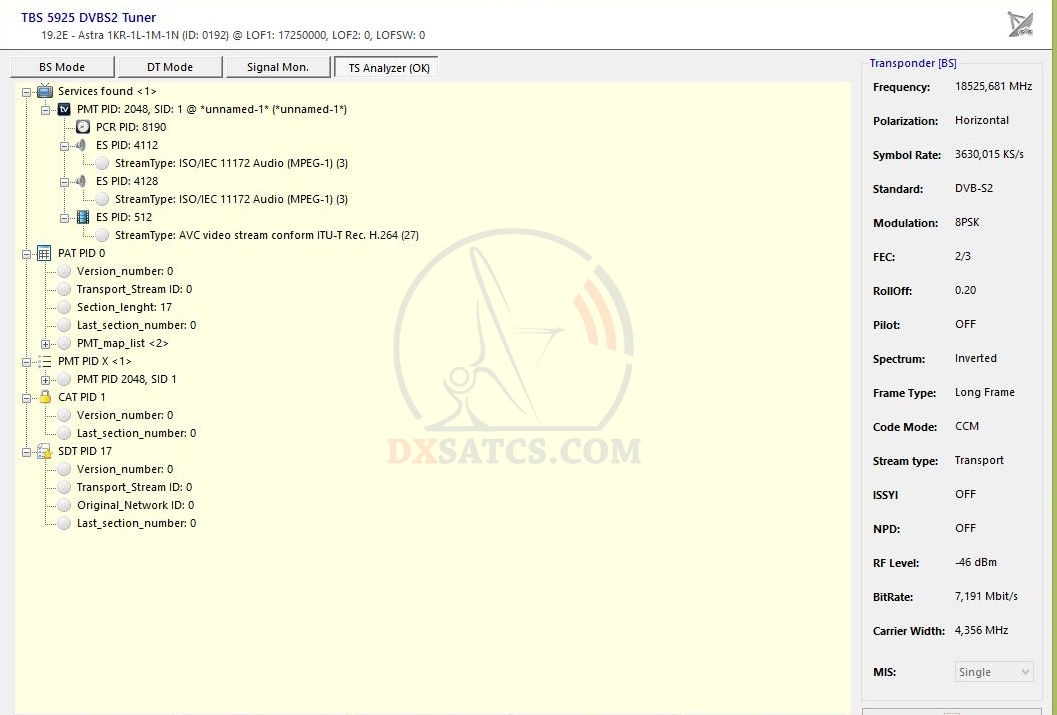

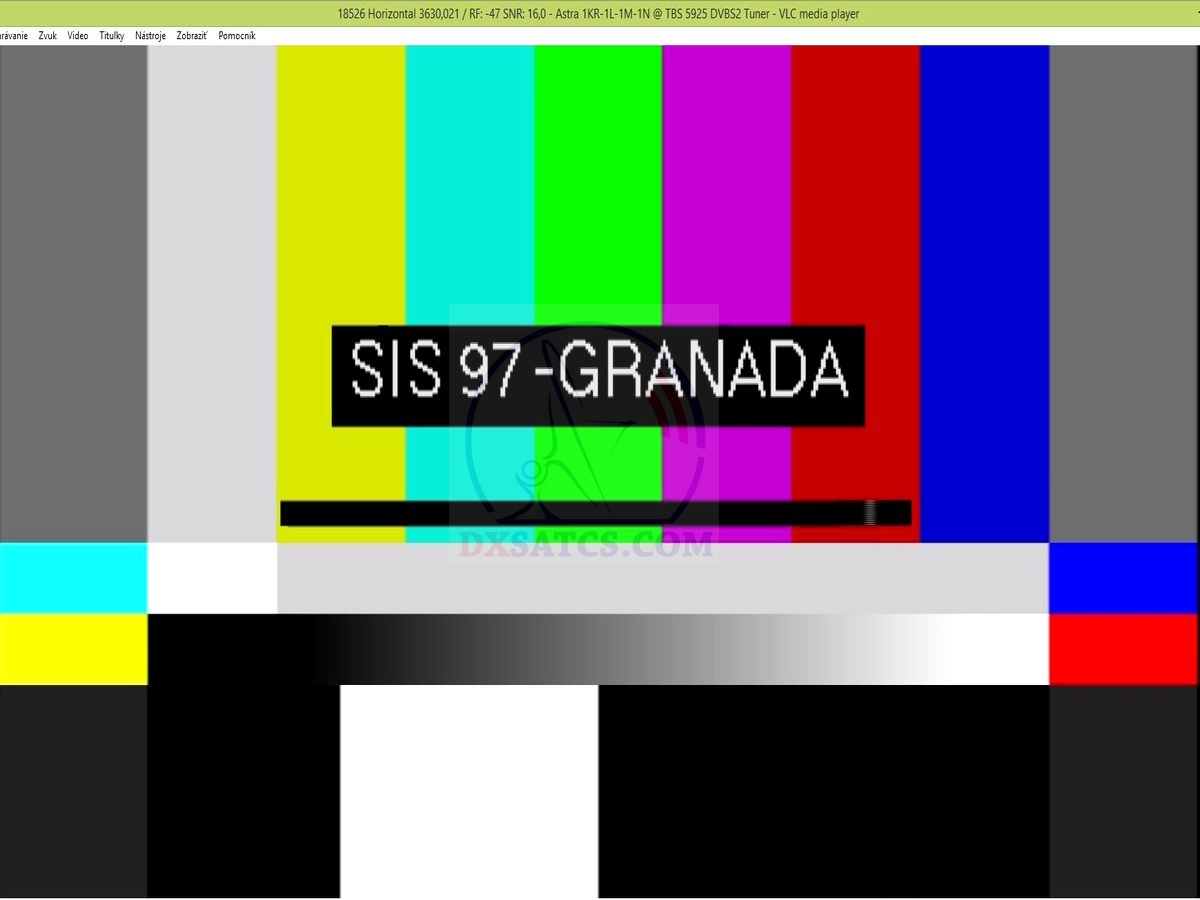

►18 526 MHz_V : DVB-S2/8PSK  SiS Live feed

►18 529 MHz_V : DVB-S2/8PSK  SiS Live feed

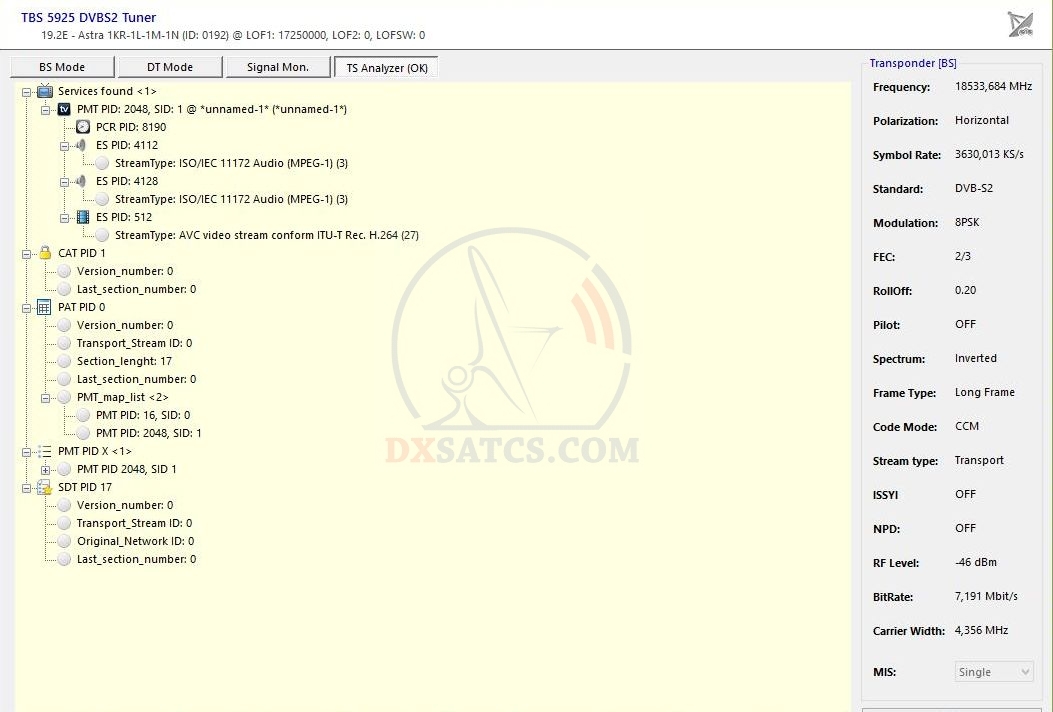

►18 534 MHz_V : DVB-S2/8PSK  SiS Live feed

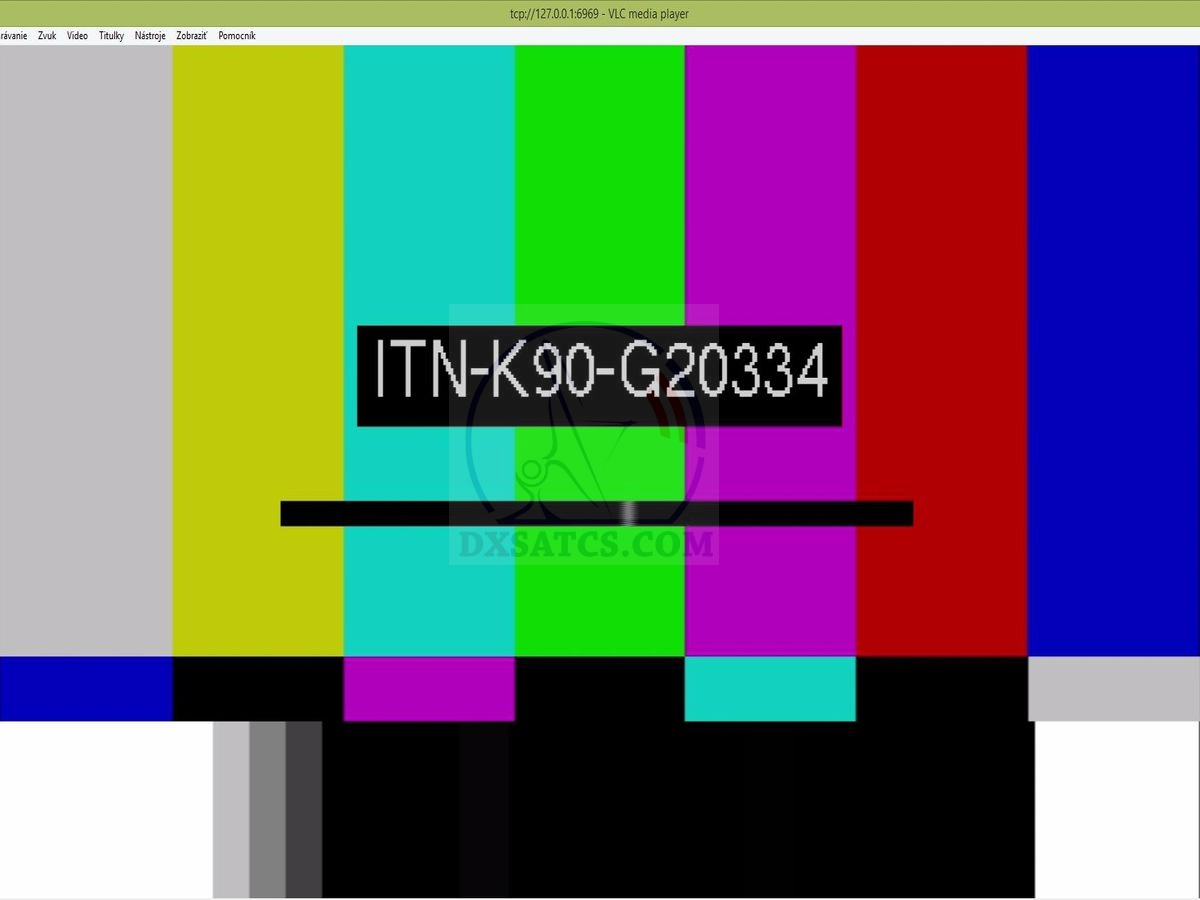

►18 538 MHz_V : DVB-S2/8PSK  SiS Live feed

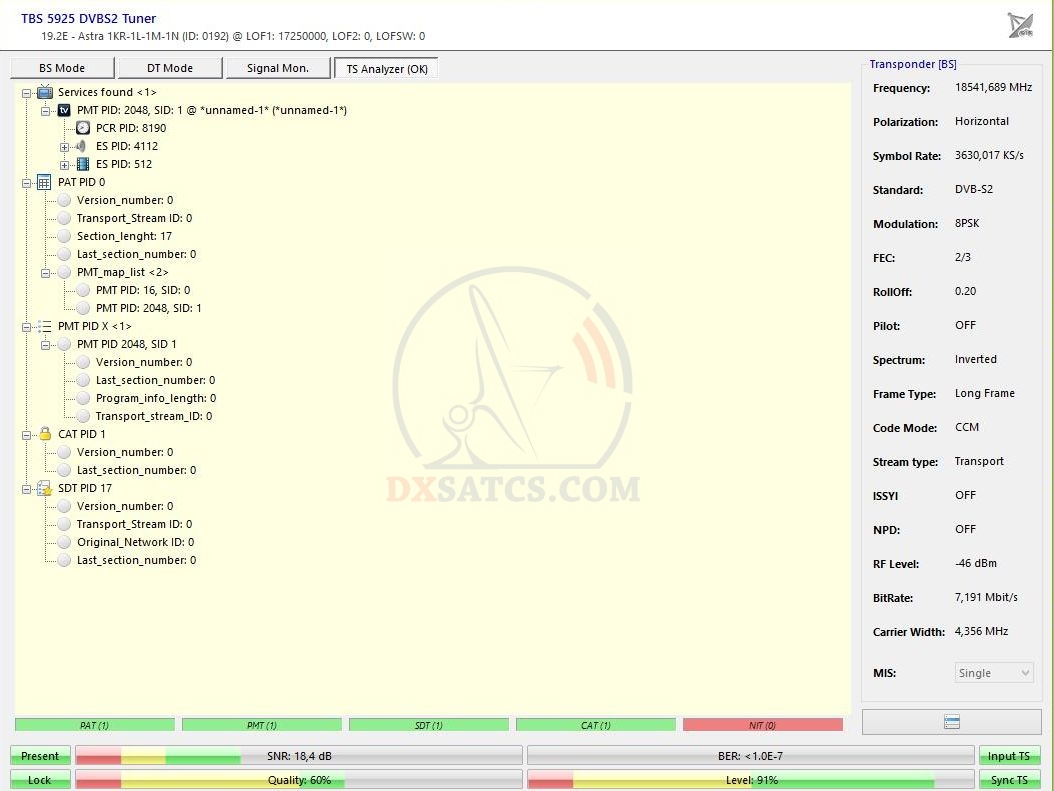

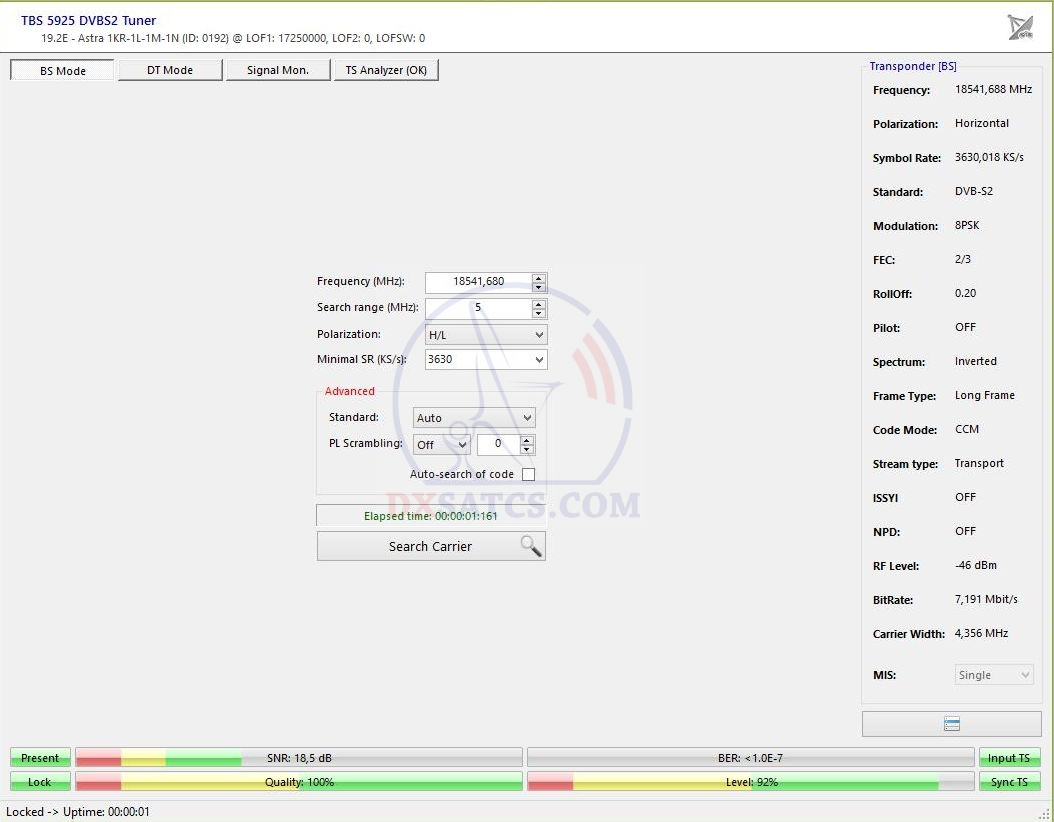

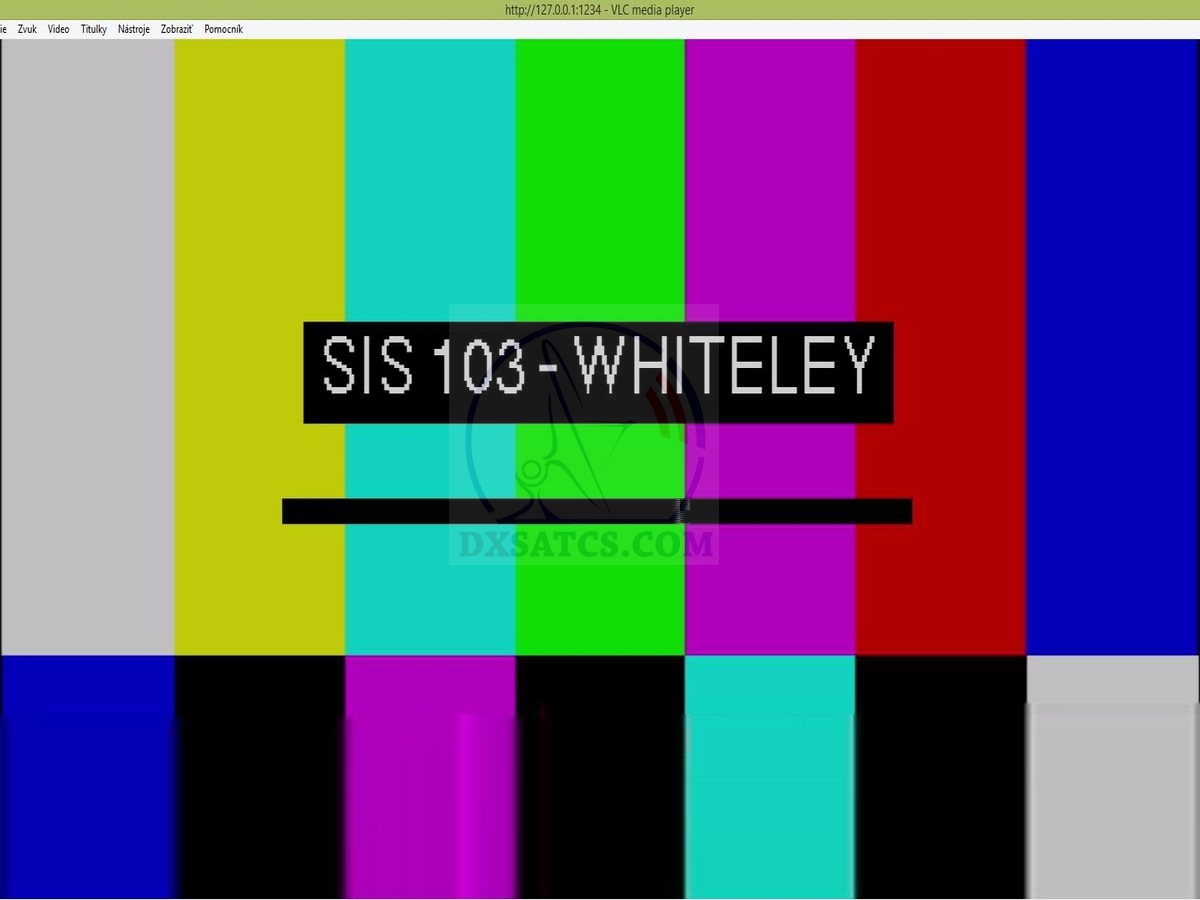

►18 541 MHz_V : DVB-S2/8PSK  SiS Live feed

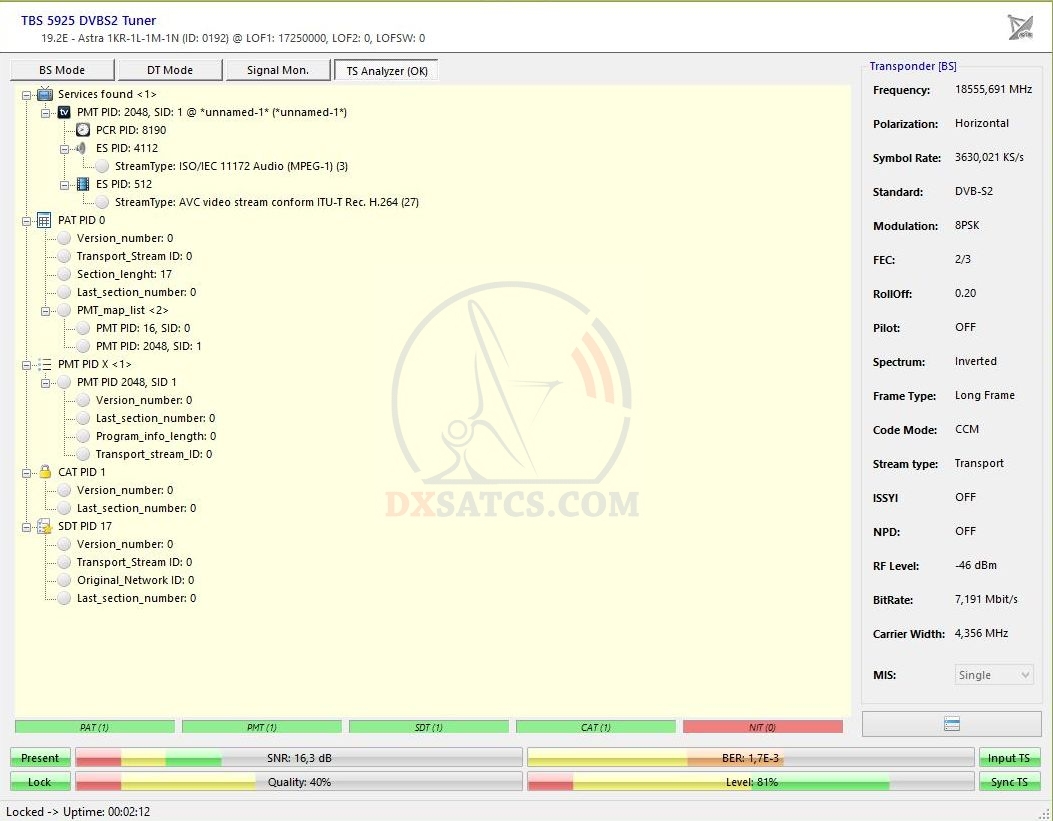

►18 556 MHz_V : DVB-S2/8PSK  ITV News feed

►18 560 MHz_V : DVB-S2/ACM  Data

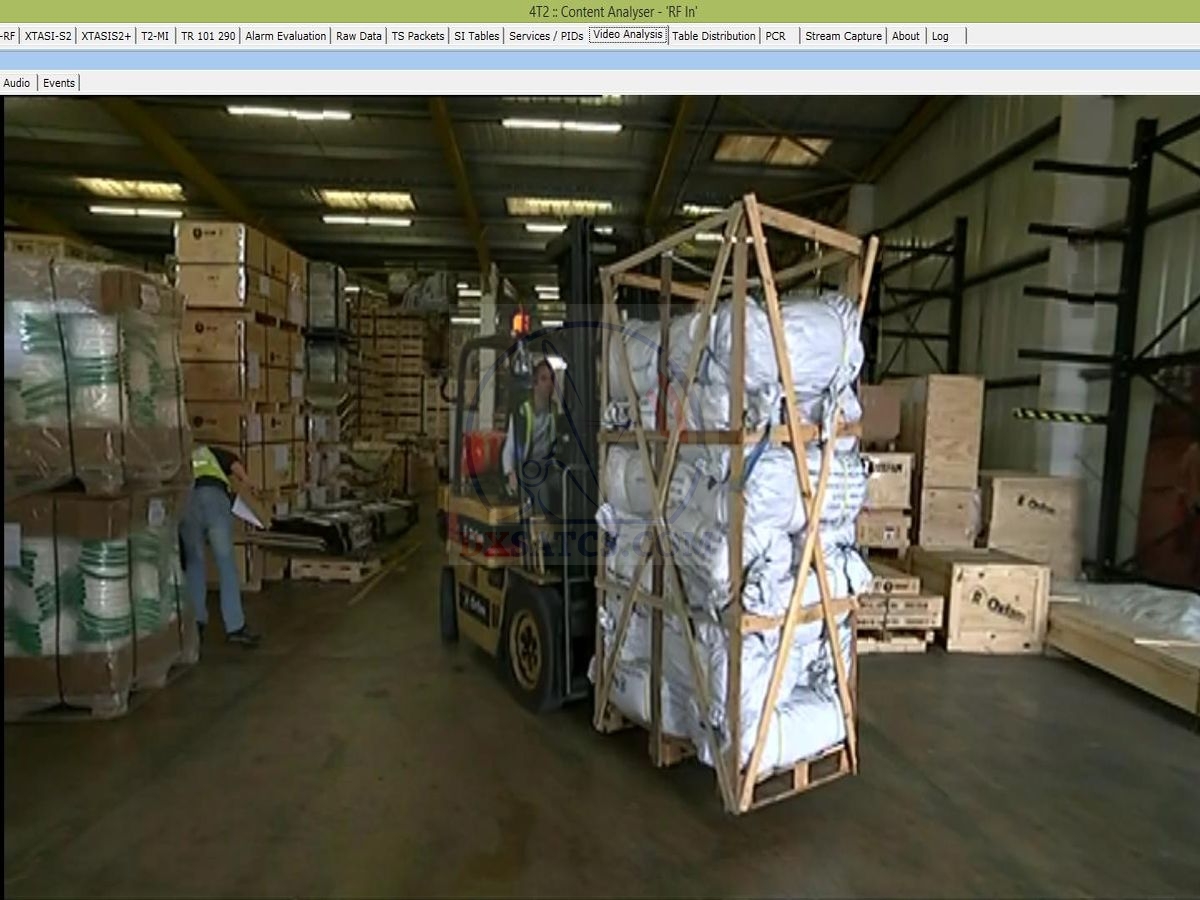

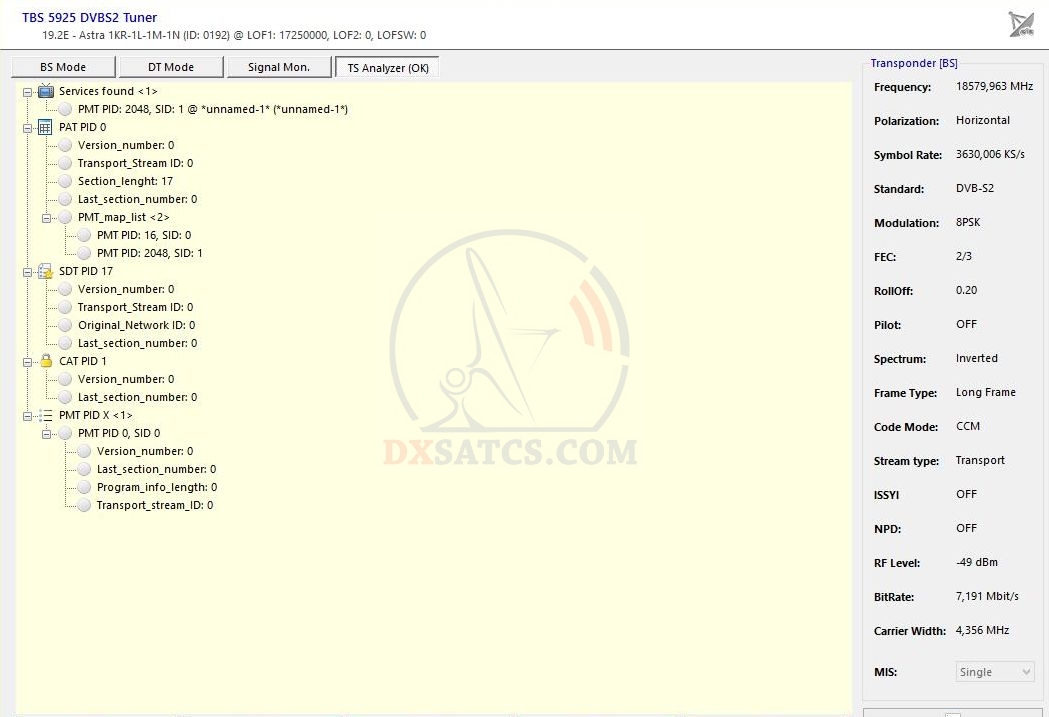

►18 580 MHz_V : DVB-S2/8PSK  SiS Live feed

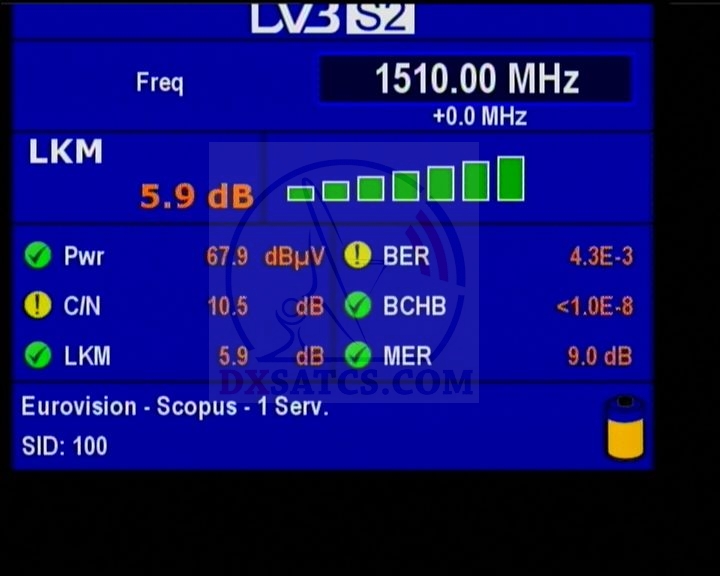

►18 760 MHz_V : DVB-S2/QPSK Teleippica/Eurovision feed

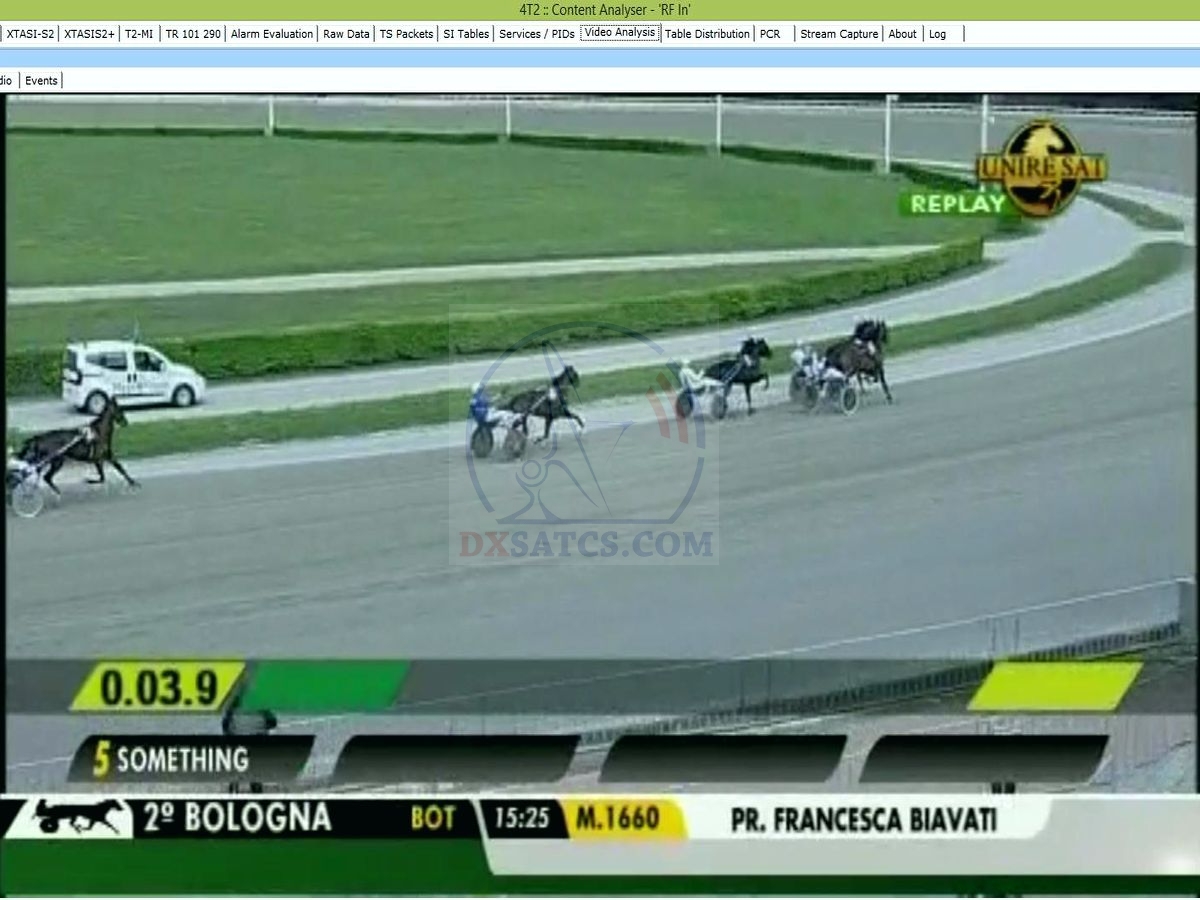

►18 766 MHz_V : DVB-S2/QPSK UNIRESAT _ Italy Mipaaf Channel

►►Astra 1L-λ=19.2°e-KA-band-reception : a list of the locked carrier frequencies

.

-Frequency/Polarisation	----------Provider/Channel----------	---SR---	---FEC---	---Footprint---	---Antenna---	---DVB/Encryption---
18 359 MHz-H.pol
18 365.2 MHz-V.pol	? / SI-Service information is not transmitted for more than one year	15 000 Pilots OFF	1/2	Europe	60+ cm depending on the location	DVB-S2/QPSK
18 410 MHz-H.pol	Data	6 500	---	Europe	60+ cm depending on the location	DVB-S2-ACM
18 420 MHz-V.pol	left			Europe
18 460 MHz-H.pol	left			Europe
18 506 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 510 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 514 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 522 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 526 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 529 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 534 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 538 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 541 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 556 MHz-V.pol	ITV News feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 560 MHz-V.pol	Data	2 500	---	Europe	depending on the location	DVB-S2-ACM
18 580 MHz-V.pol	SiS Live feed	3 630	9/10	Europe	depending on the location	DVB-S2/8PSK/FTA
18 760 MHz-H.pol	feed Teleippica/Eurovision	5 500	1/2  2/3	Europe	depending on the location	DVB-S2-QPSK-Pilots ON
18 766 MHz-H.pol	UNIRESAT _ Italy Mipaaf Channel	3 090 3 110	1/2	Europe	depending on the location	DVB-S2-QPSK-Pilots ON

.

►►Astra 1L-λ=19.2°e-KA-band-reception : video presentation of the results of the reception in the KA band

.
⇒ KA band satellite reception video-Astra 1L : 18 760 MHz_H.pol feed Teleippica/Eurovision Italy

⇒ KA band satellite reception video-Astra 1L : 18 766 MHz_H.pol feed UNIRESAT Italy

⇒ KA band satellite reception videos-Astra 1L at 19.43°E : f0=18 359 MHz-IF=1 109 MHz _ Óčko tv-analysis-Televes H60 Advanced

⇒ KA band satellite reception videos-Astra 1L at 19.40°E : f1-DVB-S2-QPSK-ACM Stream= 18 708 MHz-H pol., quality and spectrum
analysis with the DVB-S2 TV Tuner TBS 5925 and SW CrazyScan ver. 1.0.1.50

⇒ KA band satellite reception videos-Astra 1L at 19.40°E : PENTHOUSE 3D-KA band, quality and spectrum analysis with the field
strenght meter Televes H60 Advanced

⇒ PENTHOUSE 3D-FIRST 3D BROADCAST in KA band in DVB-S2-QPSK format_Author Roman Dávid demonstrates the qualitative
status PER-Packet Error Rate+Link Margin of DVB-S2 format with less than 1 false packets of the total 10 million received packets

⇒ FIRST-FEED-CHANNEL-KA band-Astra-1L-19.4-18 762 MHz DVB-S FEED TELEIPPICA and DECODING THE ENCODED
MPEG transport stream service informations -SI- according to the European Standards ETS 162 and quality analysis
using Televes H60

►►Astra 1L-λ=19.2°e-KA-band-reception : part of the history of the development of satellite broadcasting in the Ka band

  Roman Dávid EXCLUSIVE_First update/2012 : Astra 1H at 19.4°E-KA band satellite reception-footprint-analysis-ka-band

   Roman Dávid EXCLUSIVE_05-08/2012 : first results of reception from the Astra-19.2°e satellite in the Ka band

►►Astra 1L-λ=19.2°e-KA-band-reception : copyright

author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2015 / Slovak republic
