ASTRA 2E at 28.5°E (EUTELSAT 28E)-UK SPOT BEAM

                                     by Roman Dávid_founder of Think-Tank

                                                            (Last update date : 24.5.2021 )

►Názov štúdie : Autor Roman Dávid v dnešnej prípadovej štúdii dokáže aktuálne (od 21.5.2021) prebiehajúci dej mimoriadnej (mikro)špičky
v intenzite výkonu paralelne na každom z transpondérov v celom rozsahu frekvenčného spektra od 10 700 do 10 950 MHz v britskom
vyžarovacom diagrame objektu Astra 2E na 28,5°E  ... tento dej je stále aktívny už druhý deň za sebou 22>23.5.2021

►Cieľ štúdie : Ak som v poslednej prípadovej štúdii demonštroval typické,alebo symptomatické amplitúdy kvality vyjadrujúce
takzvaný stred (medianus) v intenzite signálneho mikrovýkonu v danej zemepisnej oblasti s frekvenciou identifikovatelnosti
od 60 do 70% prípadov z celku,potom dnešná štúdia si dáva za cieľ dokázať prítomnosť mimoriadnej (mikro)špičky v intenzite výkonu
v celom rozsahu frekvenčného spektra od 10 700 do 10 950 MHz z geostacionárneho objektu Astra 2E na 28,5°E s približnou frekvenciou
výskytu 1-3x za mesiac čo je približne 3-10% prípadov z celku. Na základe mojich dlhodobých výskumov môžem potvrdiť nasledovné
atribúty,súvislosti a vzťahy vo frekvenčnom spektre asociované s mimoriadnou výkonovou špičkou :

1, Jej prítomnosť je dokázatelná na každom z transpondérov paralelne,čiže netýka sa len konkrétne jednej frekvencie,napríkald 10 803 H,
ale prezentuje sa synchrónne v celom rozsahu frekvenčného spektra od 10 700 do 10 950 MHz ako takom a v danom časovom okne
od približne 17:00 do 02:00 SEČ. ( pre f=10 906+10 936_V a 10 891 H platí výrazne dlhšie časové okno pre možnosť plne stabilného príjmu)

2,Jej výskyt nijako nesúvisí s výberom jednej z ortogonálnych rovín vlnení V alebo H a opätovne môžem potvrdiť mojim dlhodobým výskumom
potvrdený fakt že jej súbežný výskyt nemá nijakú spojitosť konkrétne s vertikálnou a ani s horizontálnou rovinou vlnení a je prítomná
súbežne na všetkých transpondéroch a v celom rozsahu definovaného frekvenčného spektra a v danom časovom okne.

3,Dnešné výsledky meraní dokazujú že prítomnosť mimoriadnej (mikro)špičky v intenzite výkonu na každej frekvencii v britskom vyžarovacom
diagrame objektu Astra 2E v celom rozsahu frekvenčného spektra od 10 700 do 10 950 NEMÁ ŽIADNU SPOJITOSŤ so súbežnou prítomnosťou

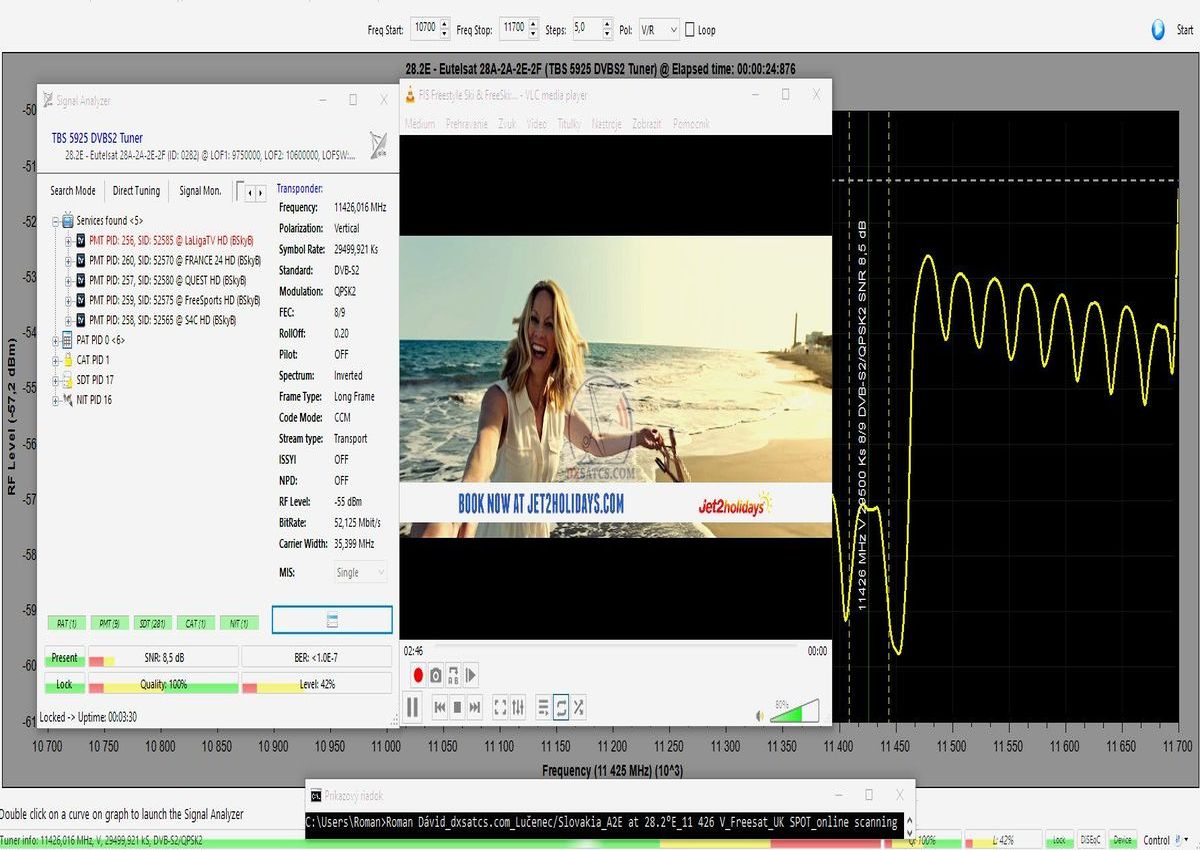

špičky výkonu a kvality aj na štyroch ďalších transpondéroch,konkrétne TP 113,TP 114,TP 115,TP 116, v rozsahu frekvenčného spektra

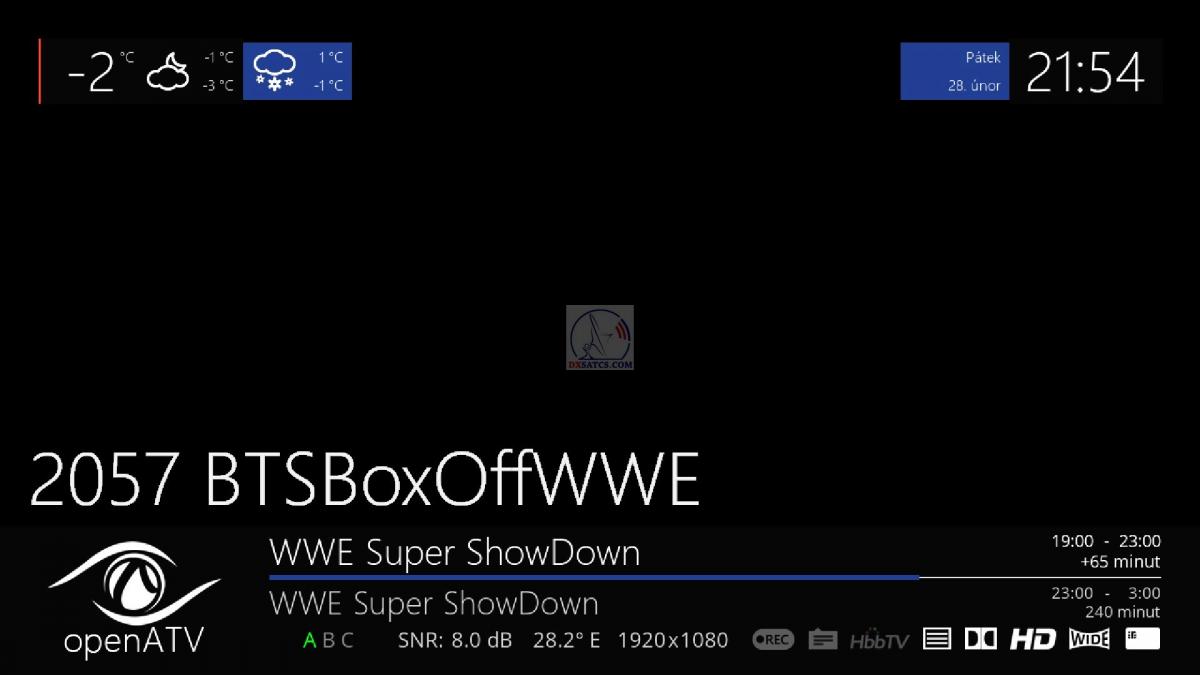

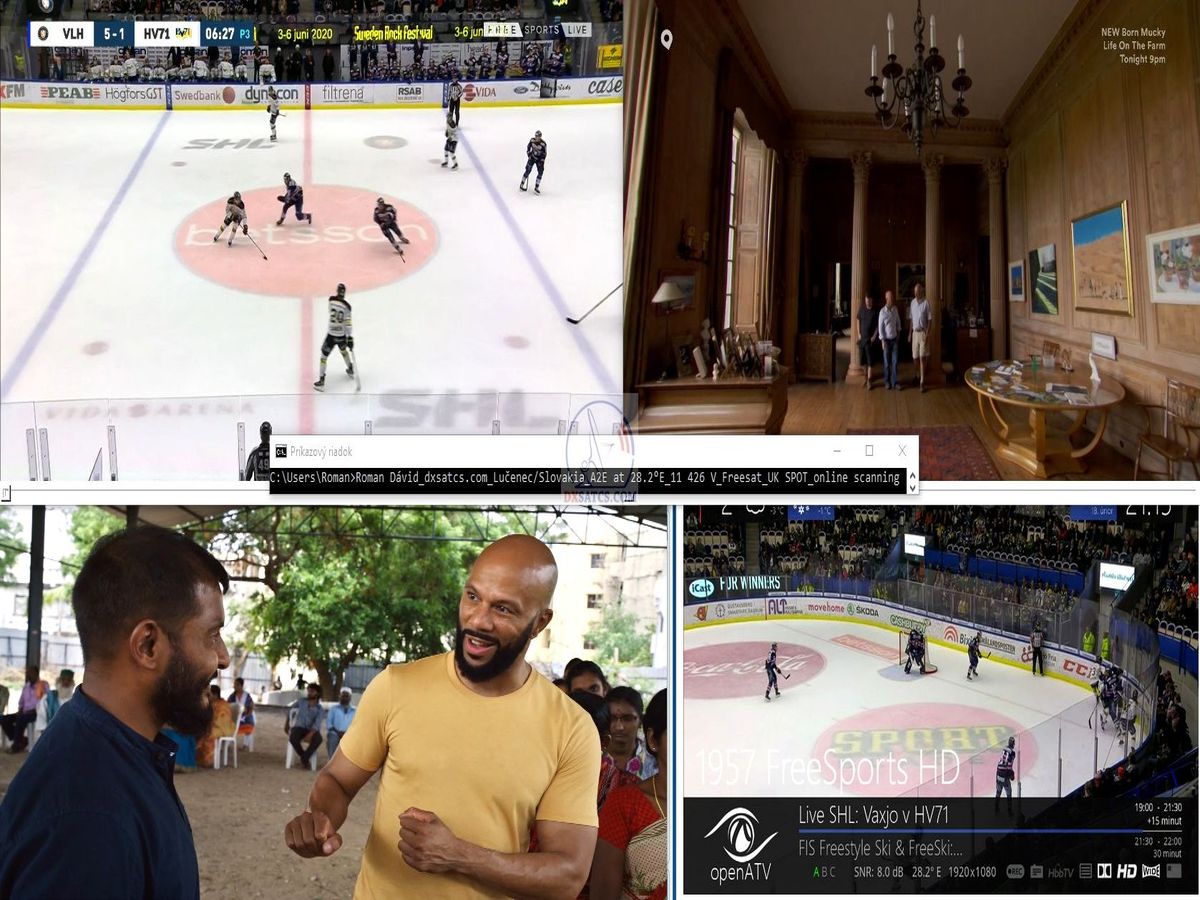

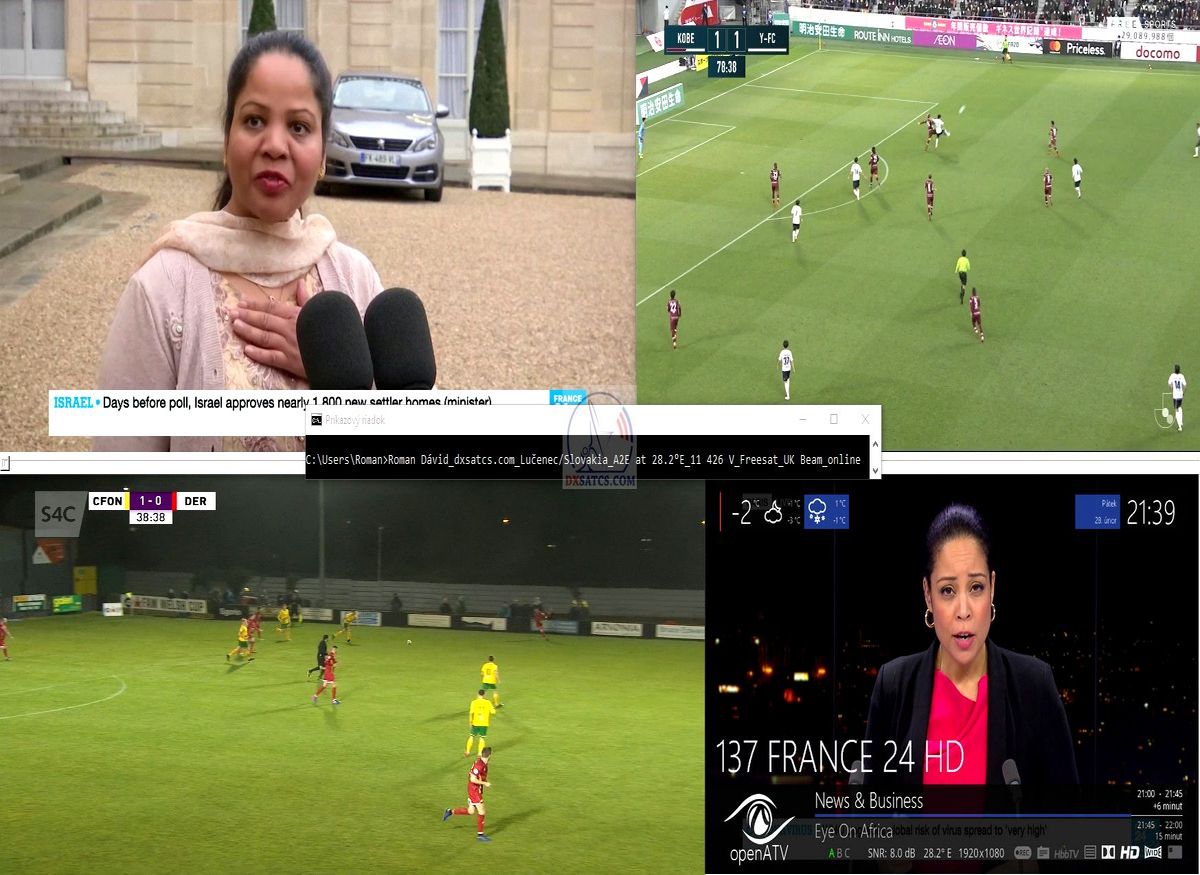

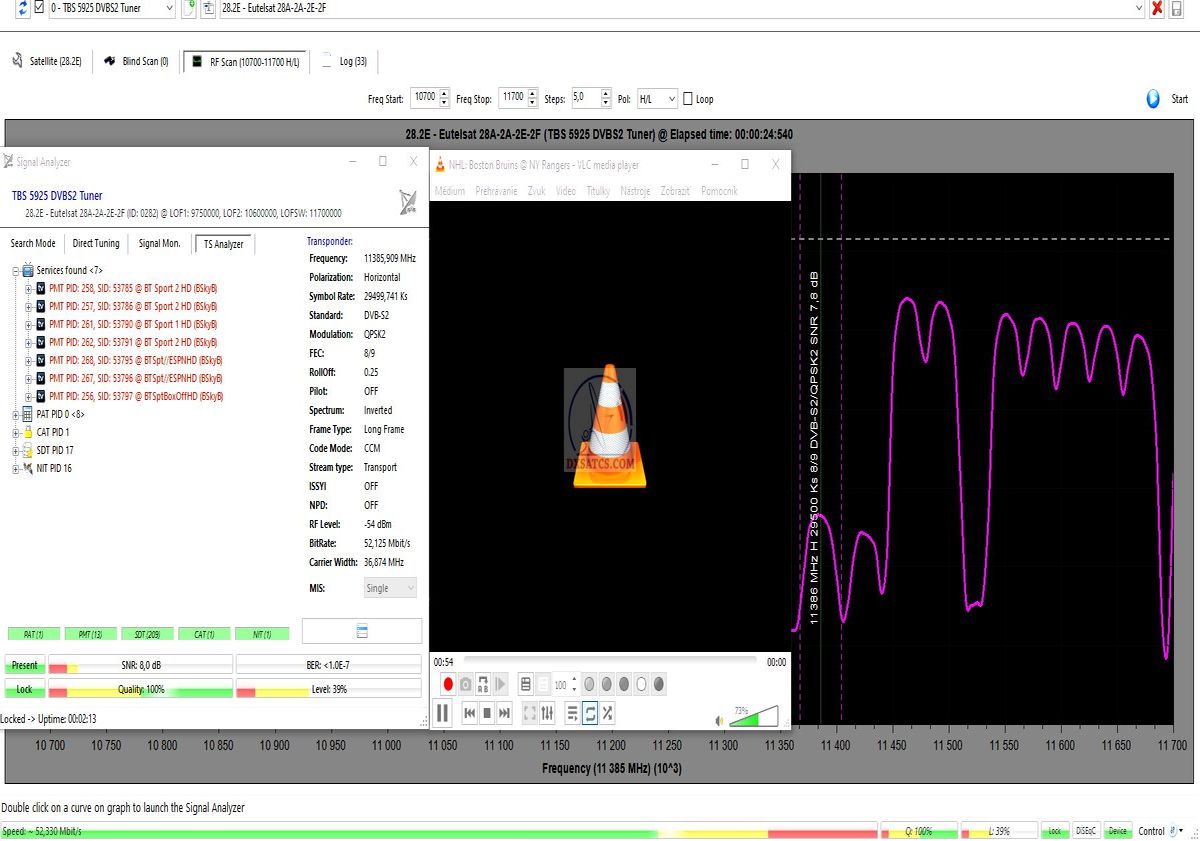

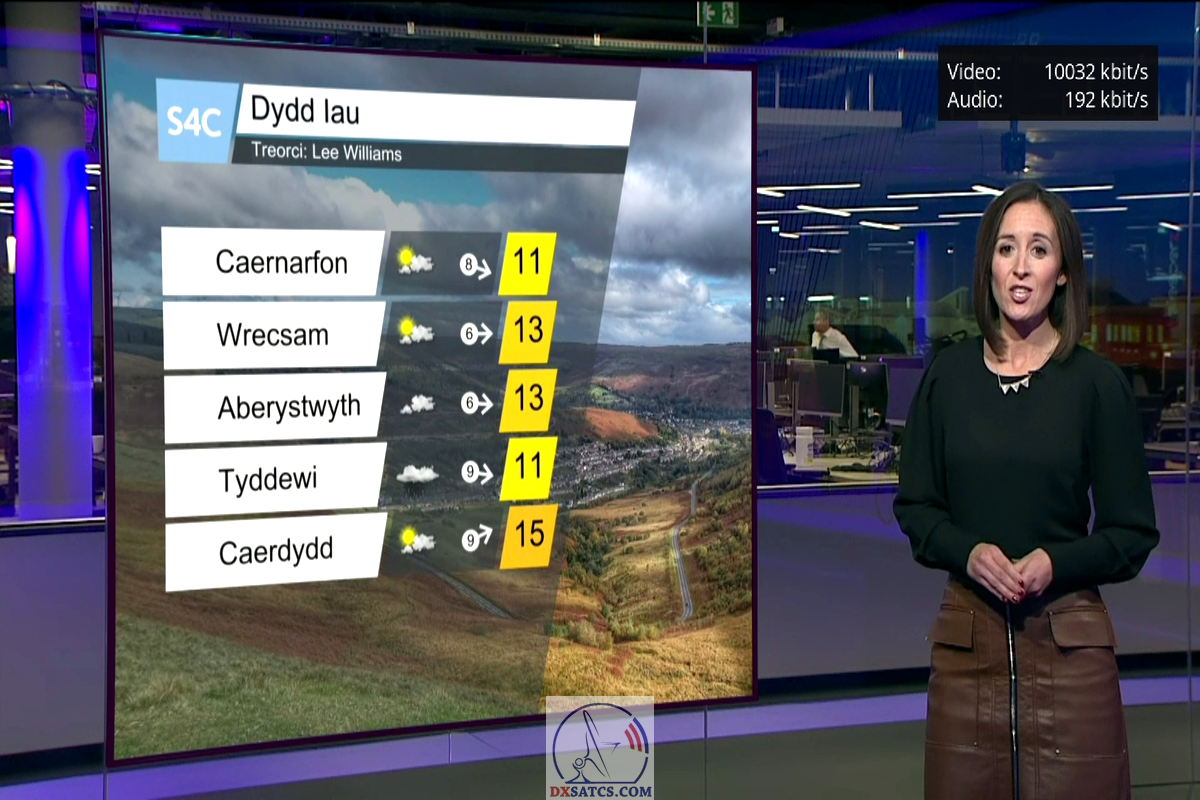

od 11 386 do 11 426 MHz V+H,koncentrovaných do toho istého vyžarovacieho diagramu UK SPOT BEAM,čiže moja prax potvrdila že prebiehajúci
mimoriadny (z hľadiska kvality príjmu) signálny dej v spodnej časti frekvenčného spektra nepodmieňuje automatickú prítomnosť
(svojimi atribútmi) porovnatelného deja v hornej časti frekvenčného spektra toho istého satelitu a vyžarovacieho diagramu.
To platí aj naopak keď prítomnosť deja mimoriadnej (mikro)špičky v intenzite výkonu v hornej časti spektra od 11 386 do 11 426 MHz nepodmieňuje
automatický výskyt porovnatelného deja v spodnej časti spektra od 10 700 do 10 950 MHz .
Je tu vysoká miera pravdepodobnosti že predchádzajúce deje súvisia výlučne s externými faktormi nie s interným faktorom súvisiacim
napríklad s mierou vyladenia parametrov LNB, vlnovodu atď.... testoval som to desiatky krát.

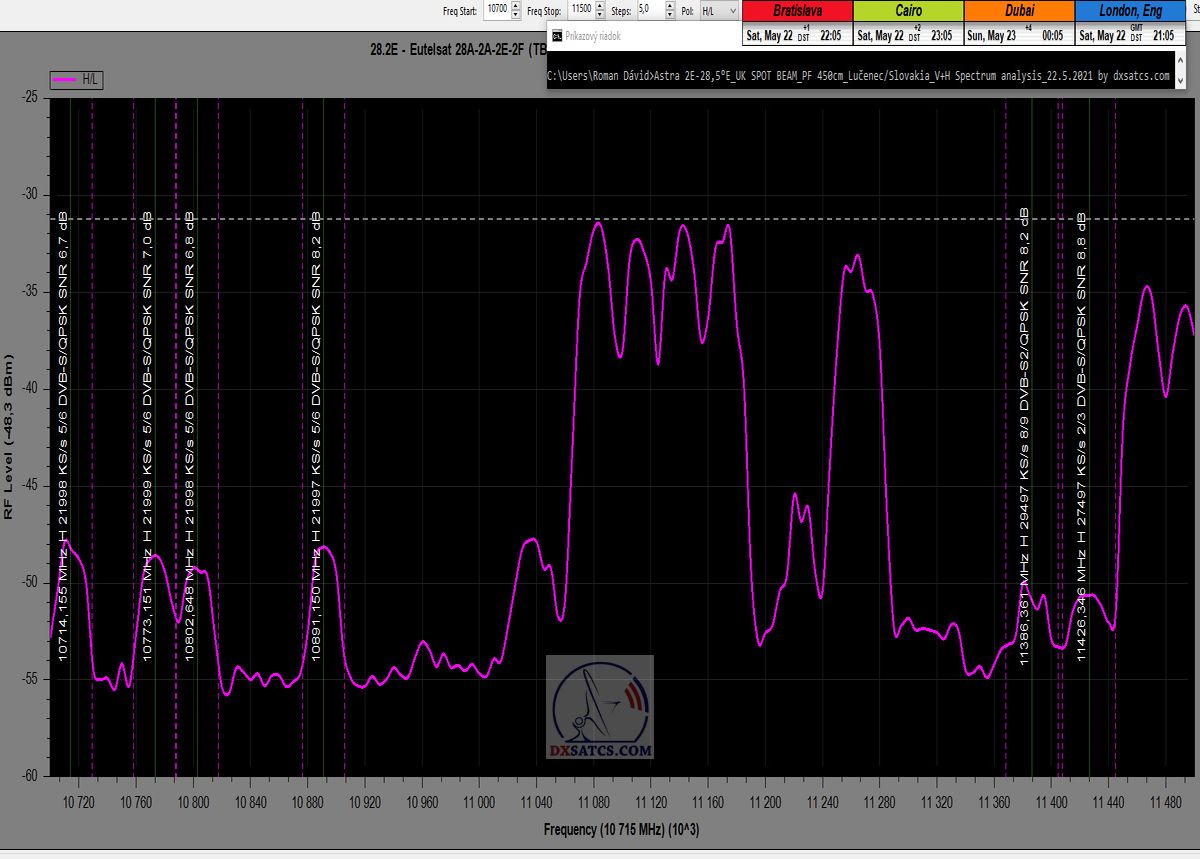

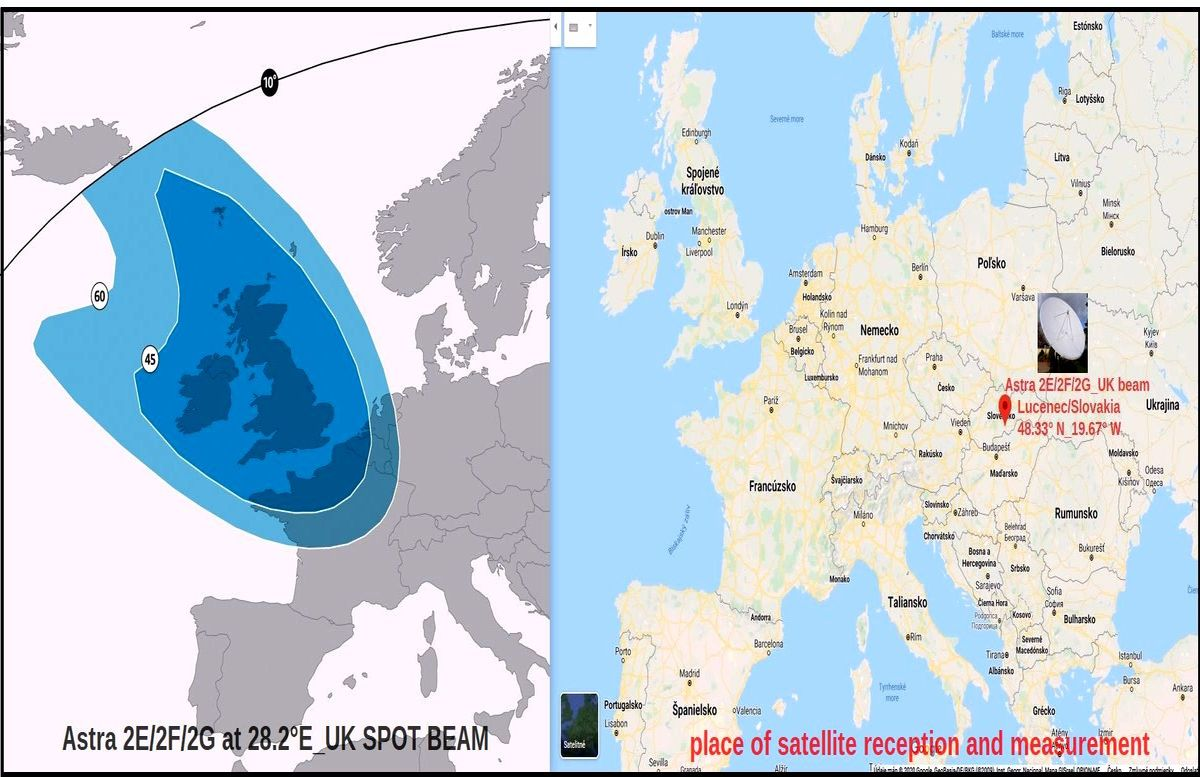

          ASTRA 2E na 28,5°E_Britský vyžarovací diagram UK SPOT BEAM

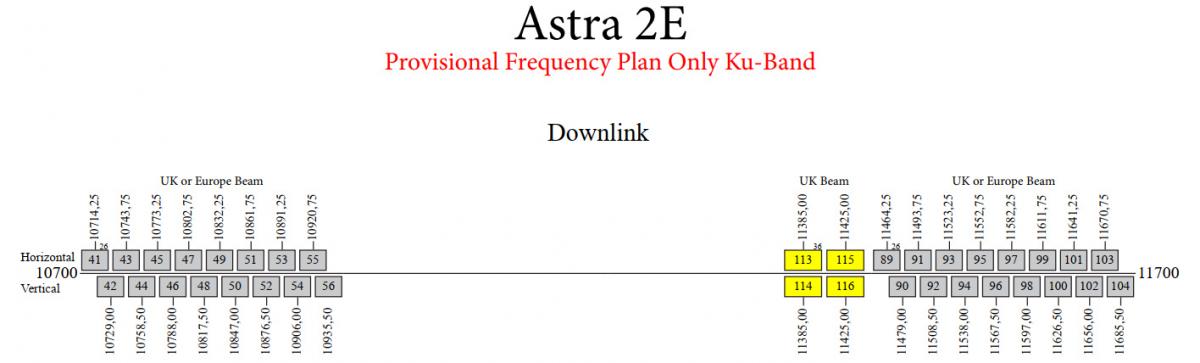

  Analýza frekvenčného spektra a kvality : od 10 700 do 10 950 MHz (V+H)

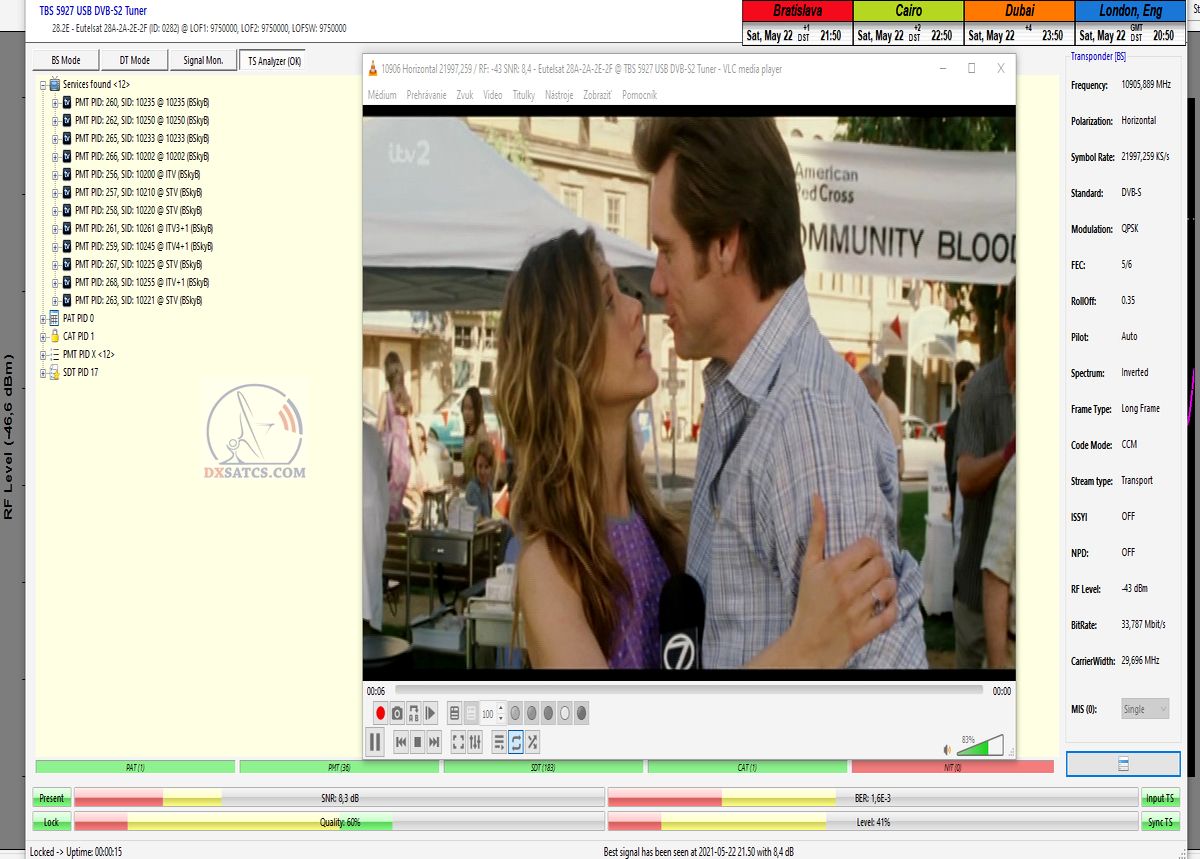

►Dňa 22.5.2021,v časovom okne od 17:00 do 02:00 seč autor analyzoval frekvenčné spektrum vertikálneho aj horizontálneho vektora
vlnenia v rozsahu od 10 700 do 10 950 MHz a skenoval amplitúdy kvality pre každú nosnú v danom čase. Dosiahnuté úrovne
kvality demonštrujú príjem počas práve prebiehajúcej mimoriadnej (mikro)špičky v intenzite výkonu v danom zemepisnom bode,
v danom čase a s danou citlivosťou DVB-S2 tunera TBS 5927.

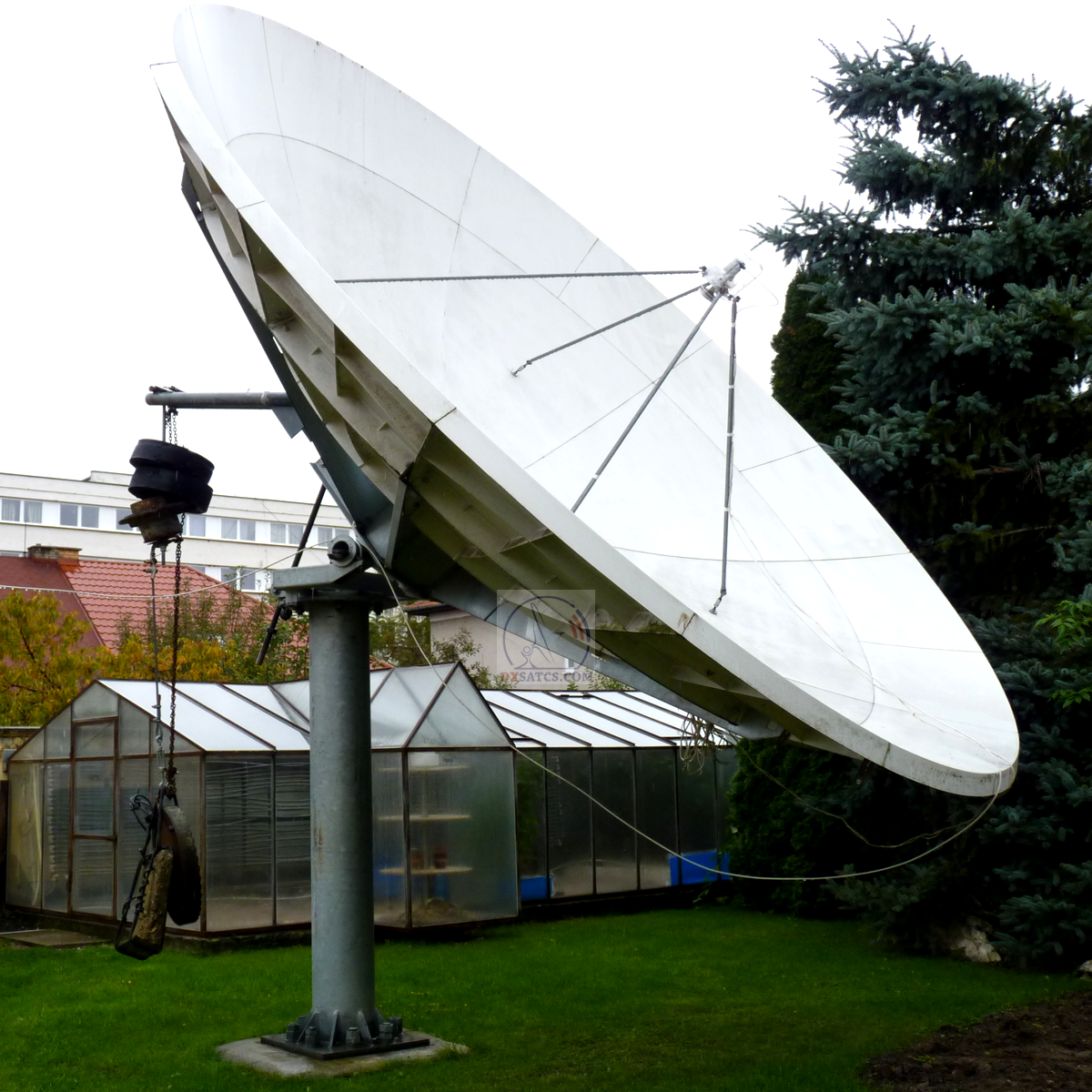

►Aplikovaný sekundárny žiarič : Prodelin 450 cm
►Deň záznamu : 22.5.2021
►Stav atmosféry : od 2/8 takmer jasno do 4/8 polojasno/polooblačno
►Aplikovaný tuner : TBS 5927

►Analýza kvality príjmu :

H-spektrum : stabilný príjem bez jedinej pixelácie v rozsahu približne 10 hodín počas dňa na f= 10 891 H až po 4 hodiny na f= 10 803 H
V-spektrum :  stabilný príjem bez jedinej pixelácie v rozsahu približne 12 hodín počas dňa na f= 10 906 V až po 3 hodiny na f= 10 756 V

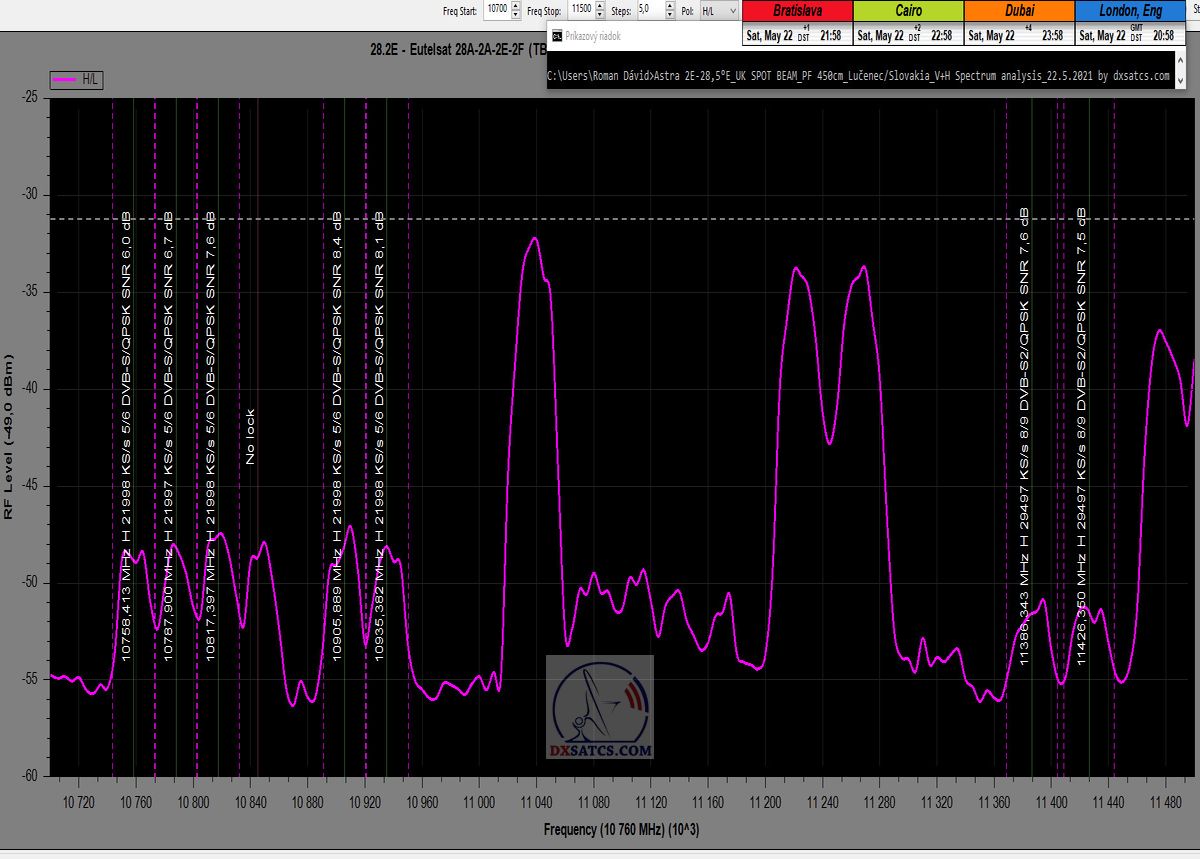

  H-Spektrum horizontálnej polarizácie                             V-Spektrum vertikálnej polarizácie
  amplitúda kvality v časovom okne od 17:00 do 02:00 SEČ                                       amplitúda kvality v časovom okne od 17:00 do 02:00 SEČ


                                                dňa 22.5.2021                                                                                                                dňa 22.5.2021
                    H_rozpätie frekvenčného spektra : 10 700-11 500 MHz                                          V_rozpätie frekvenčného spektra : 10 700-11 500 MHz

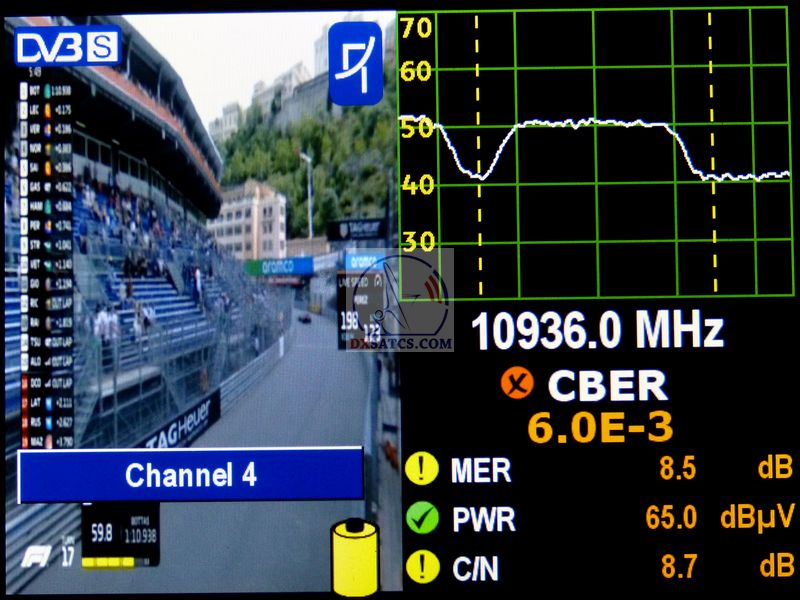

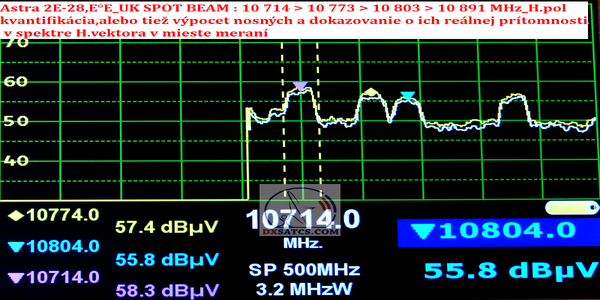

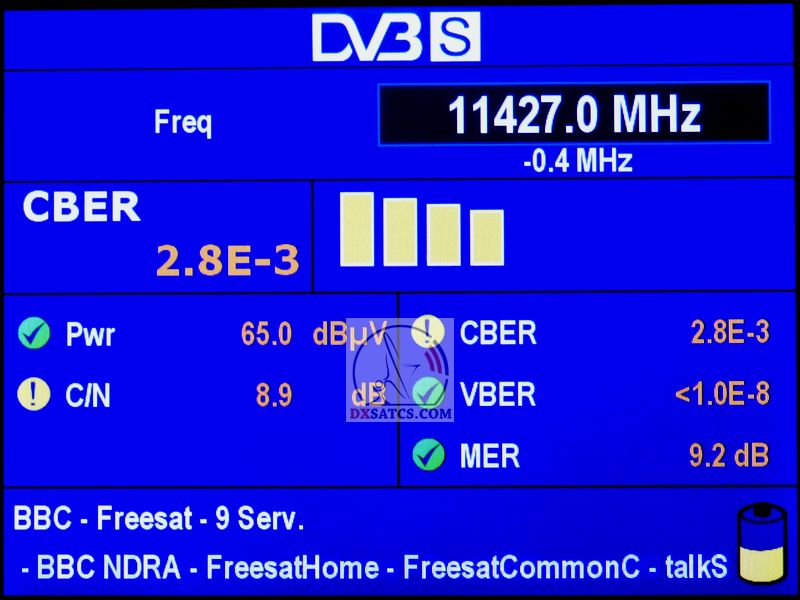

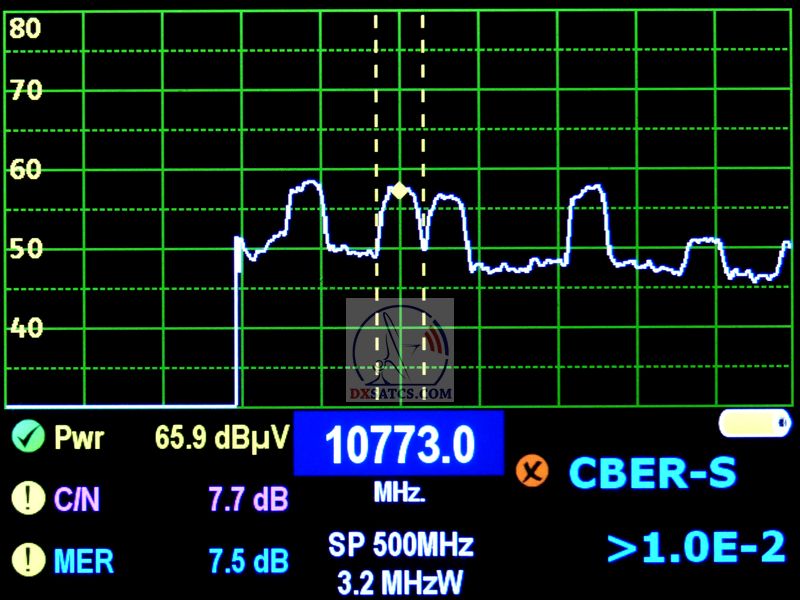

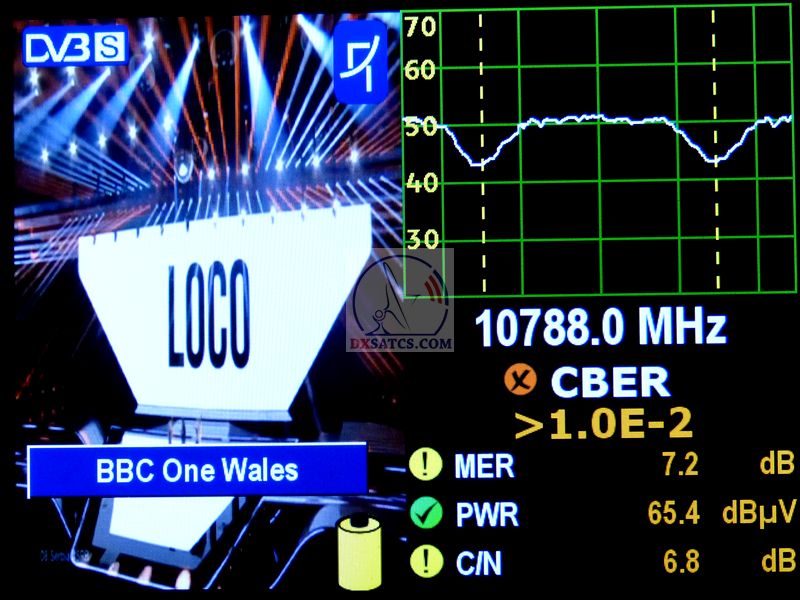

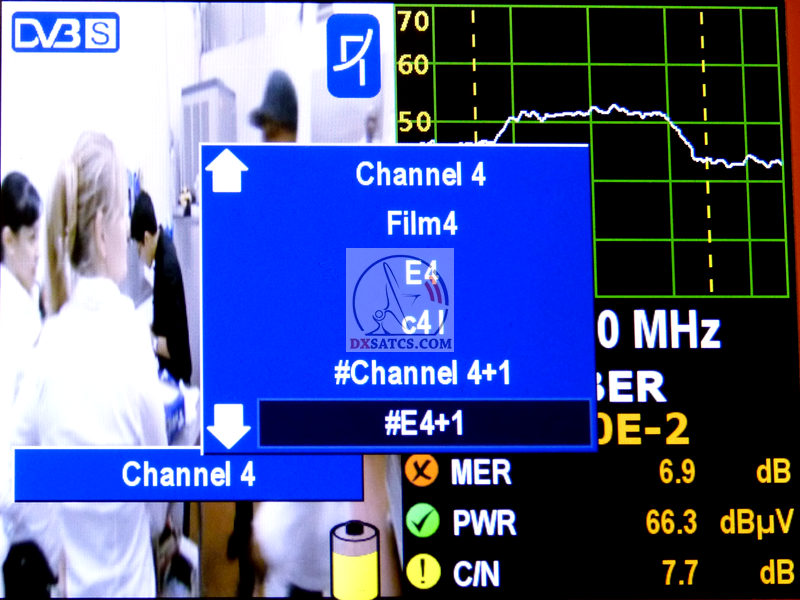

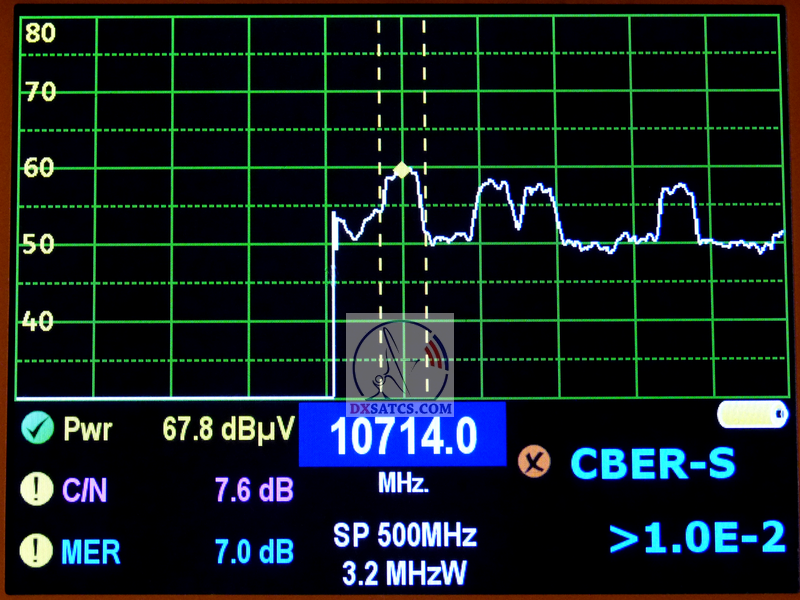

►Aplikovaný tuner : digitálny ciachovaný analyzátor Televes H60 (Rohde & Schwarz EFL 340)

Pri modele digitálneho analyzátora Televes H60 som až výskumom a osobitným návrhom a naladením signálneho reťazca dospel k súčasnej
HW konfigurácii pri ktorej tento model stabilne identifikuje aj nosné s FEC=5/6 z konštelácie satelitov Astra 2E/2F/2G,pri danej výkonovej mikrointenzite
v mieste meraní,pretože pôvodne to skrátka nebolo možné pri FEC=5/6 .

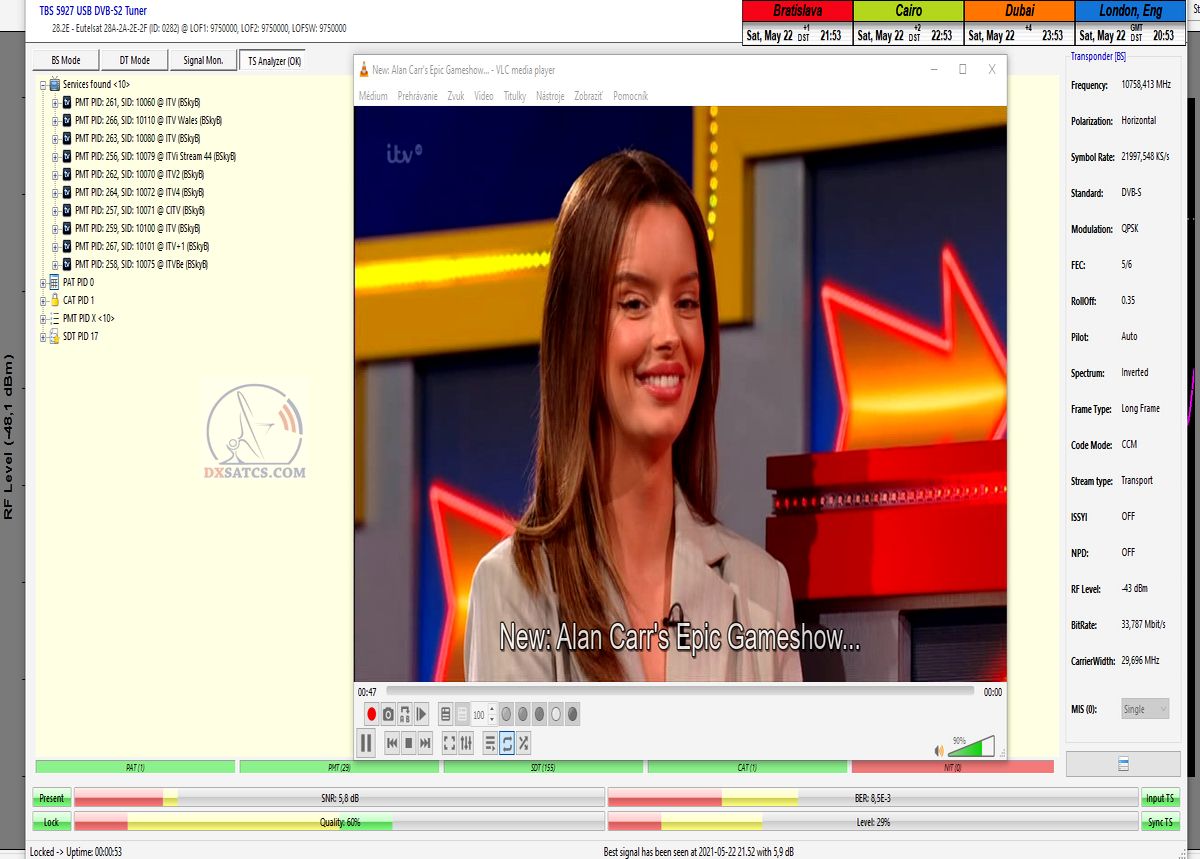

V-spektrum :  rozsah amplitúd kvality od MER=6,5 na f=10 758 V až do MER=8,9 na f=10 906 V

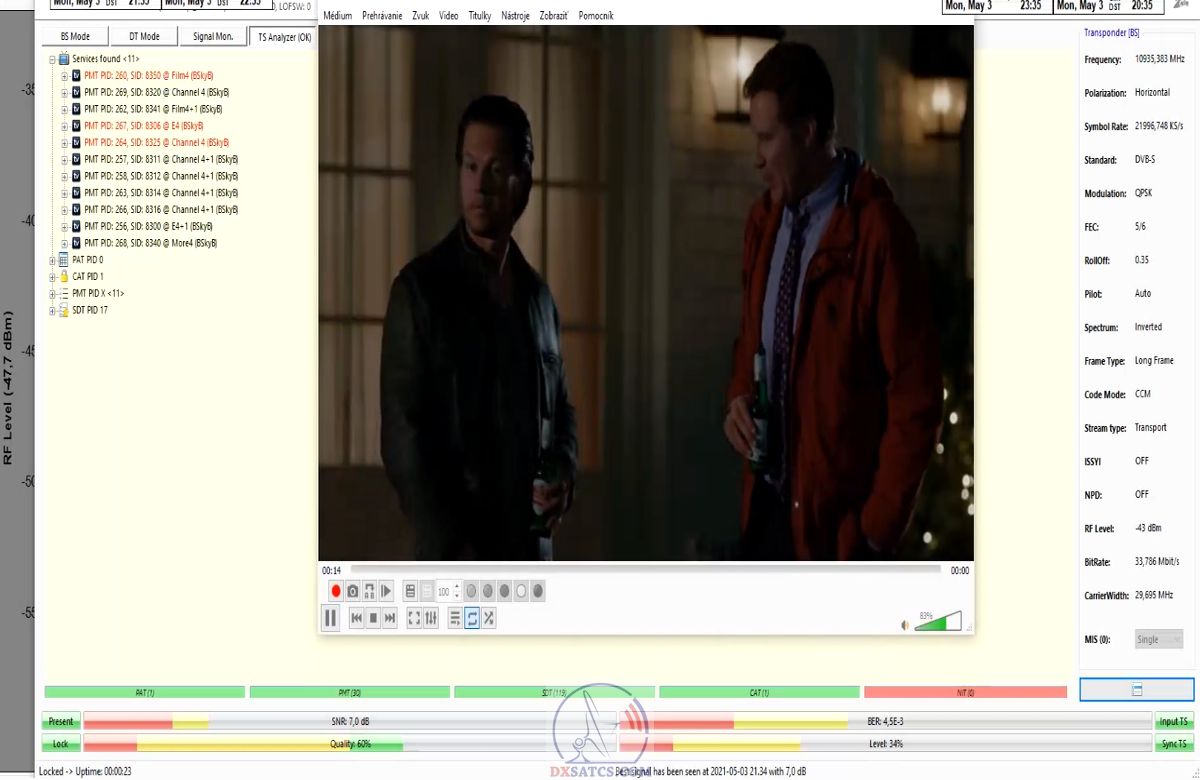

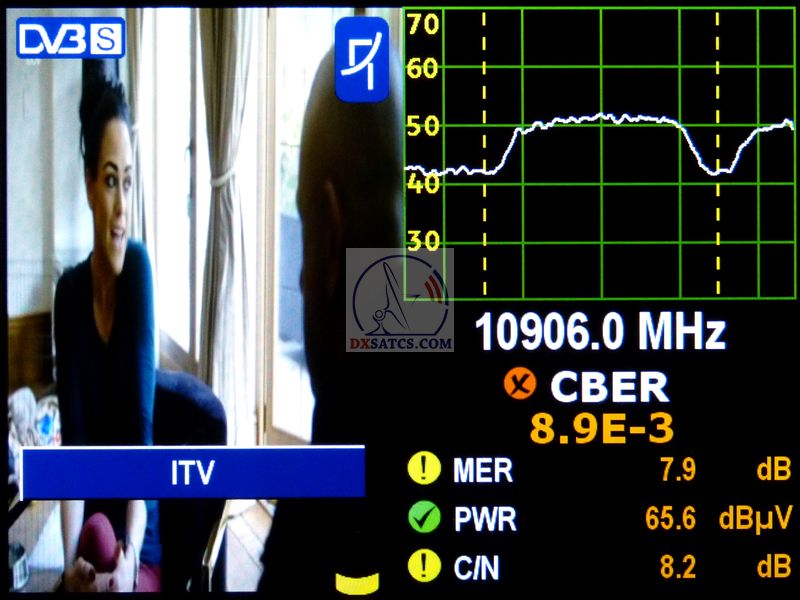

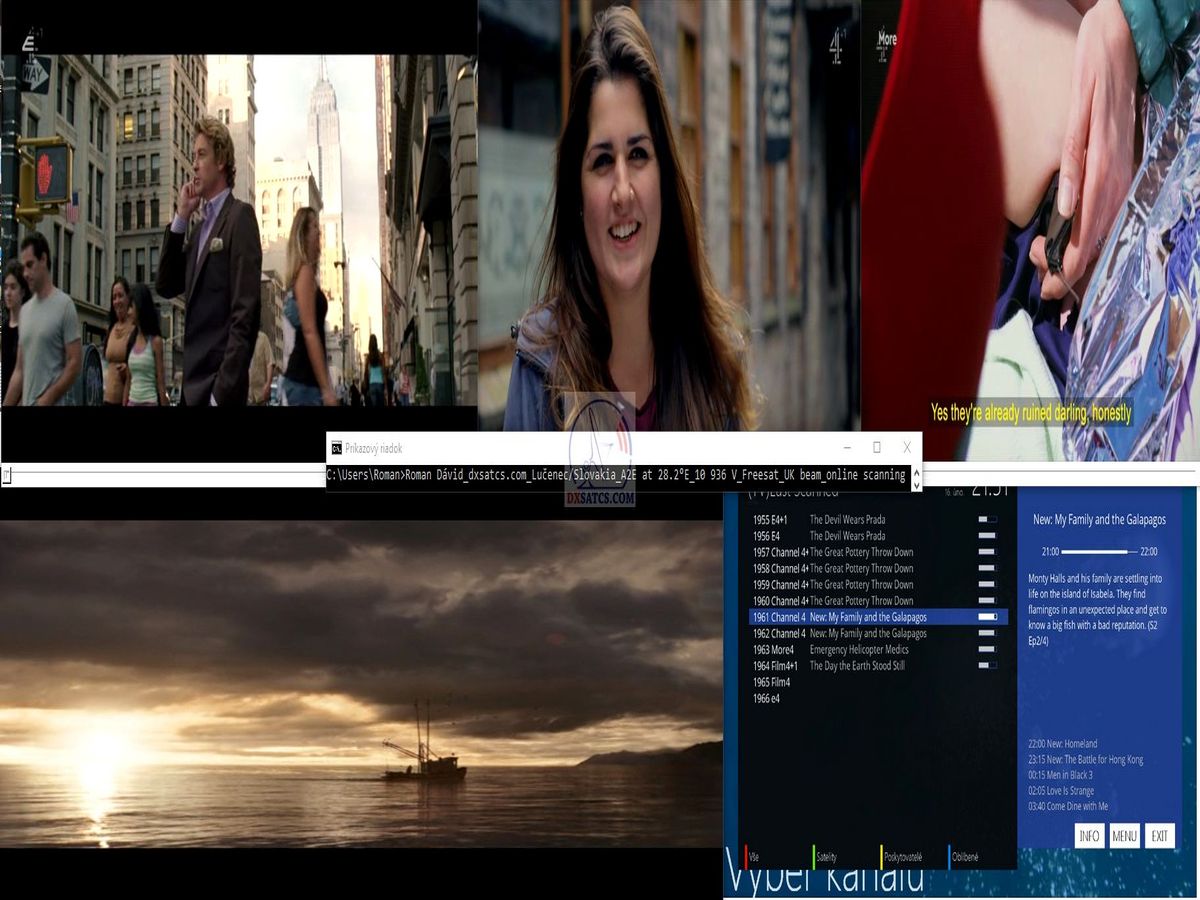

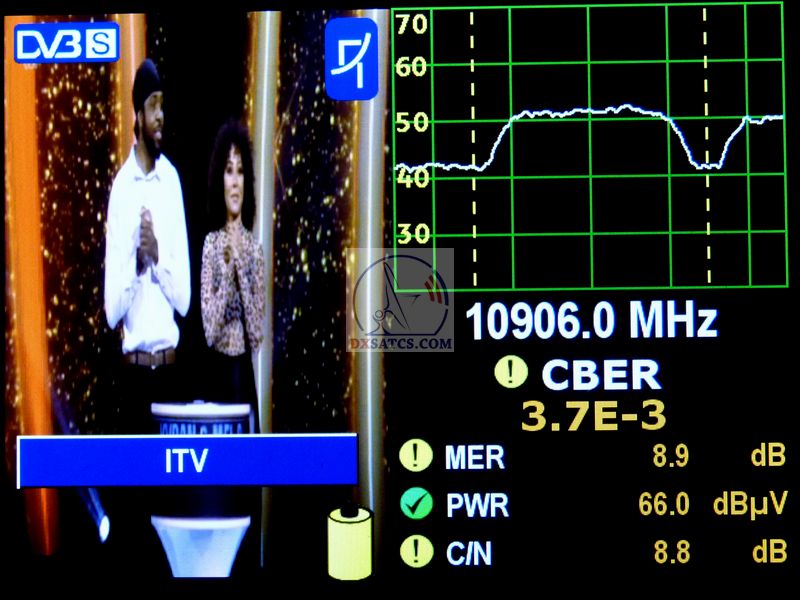

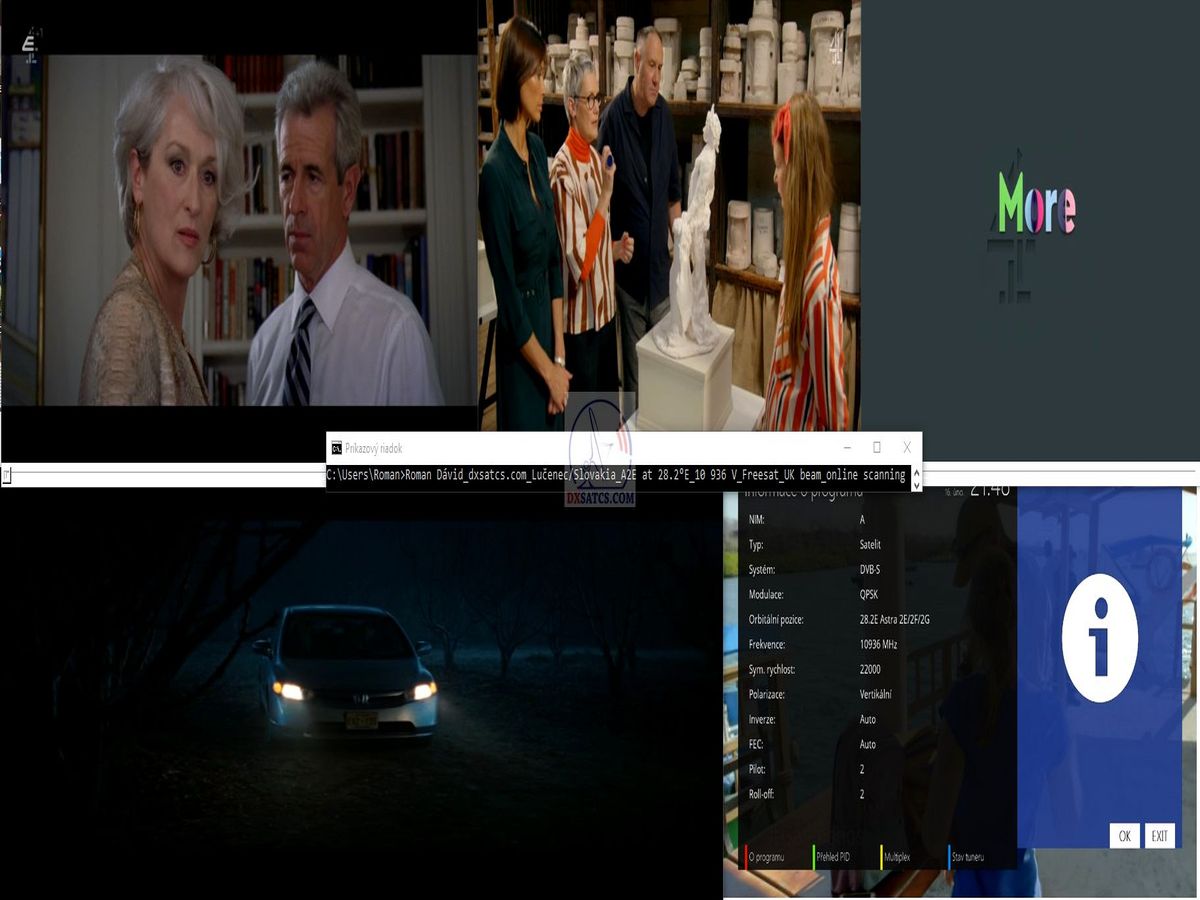

                      10 936 V                                                    10 906 V                                              10 818 V                                                10 788 V

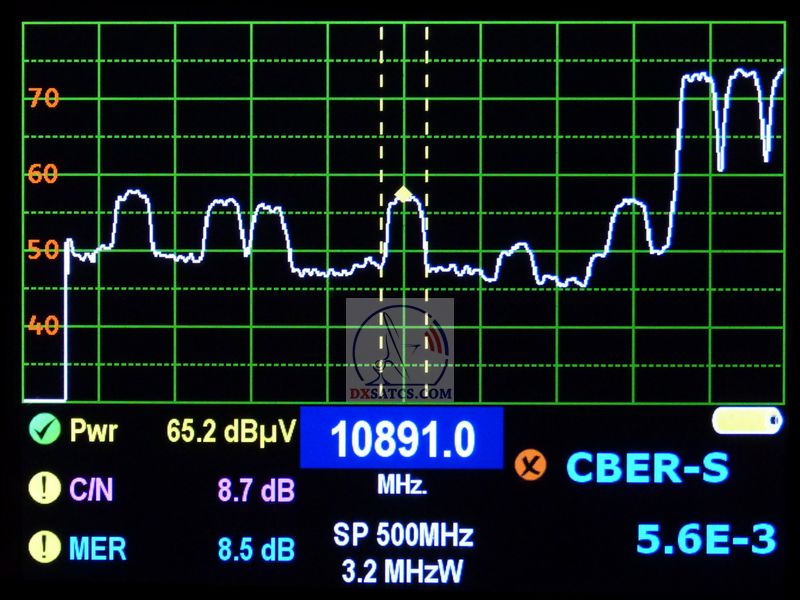

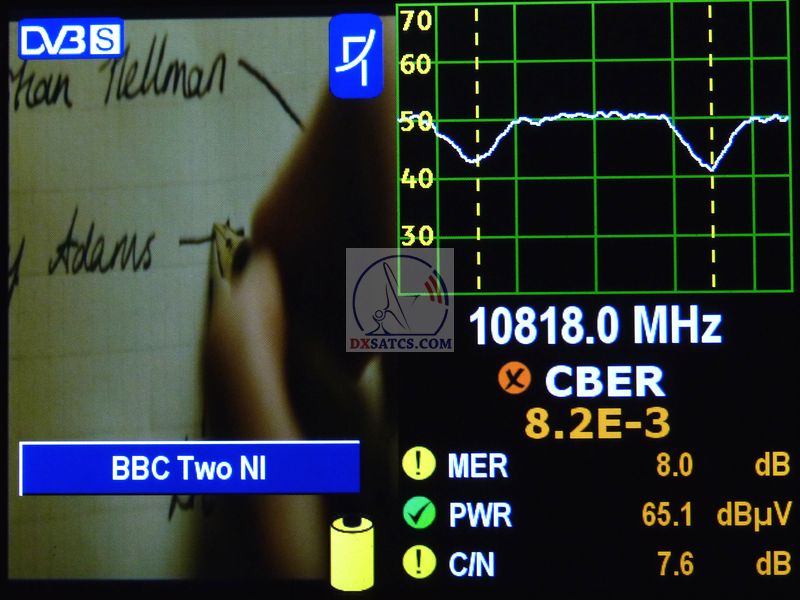

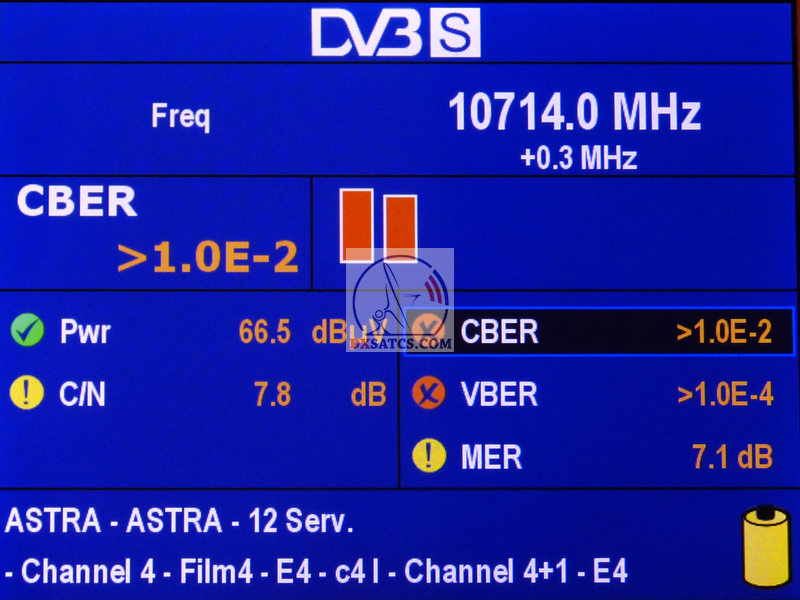

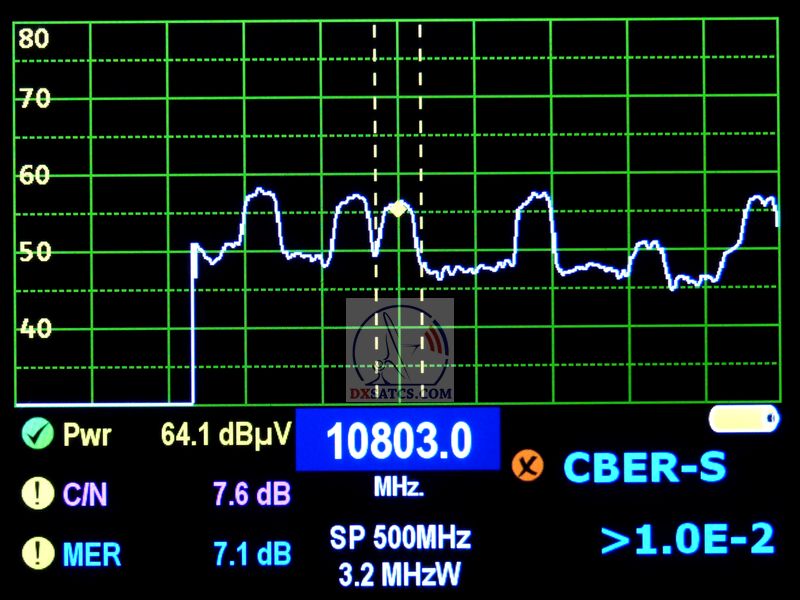

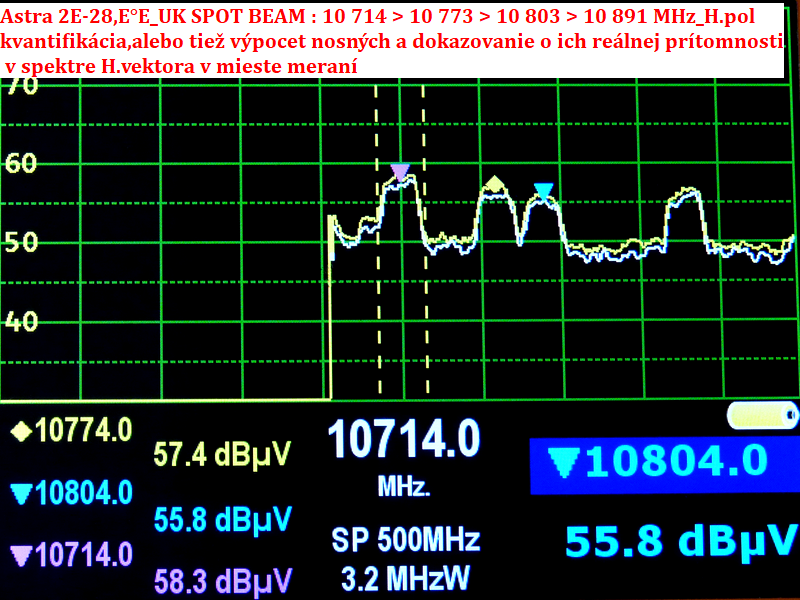

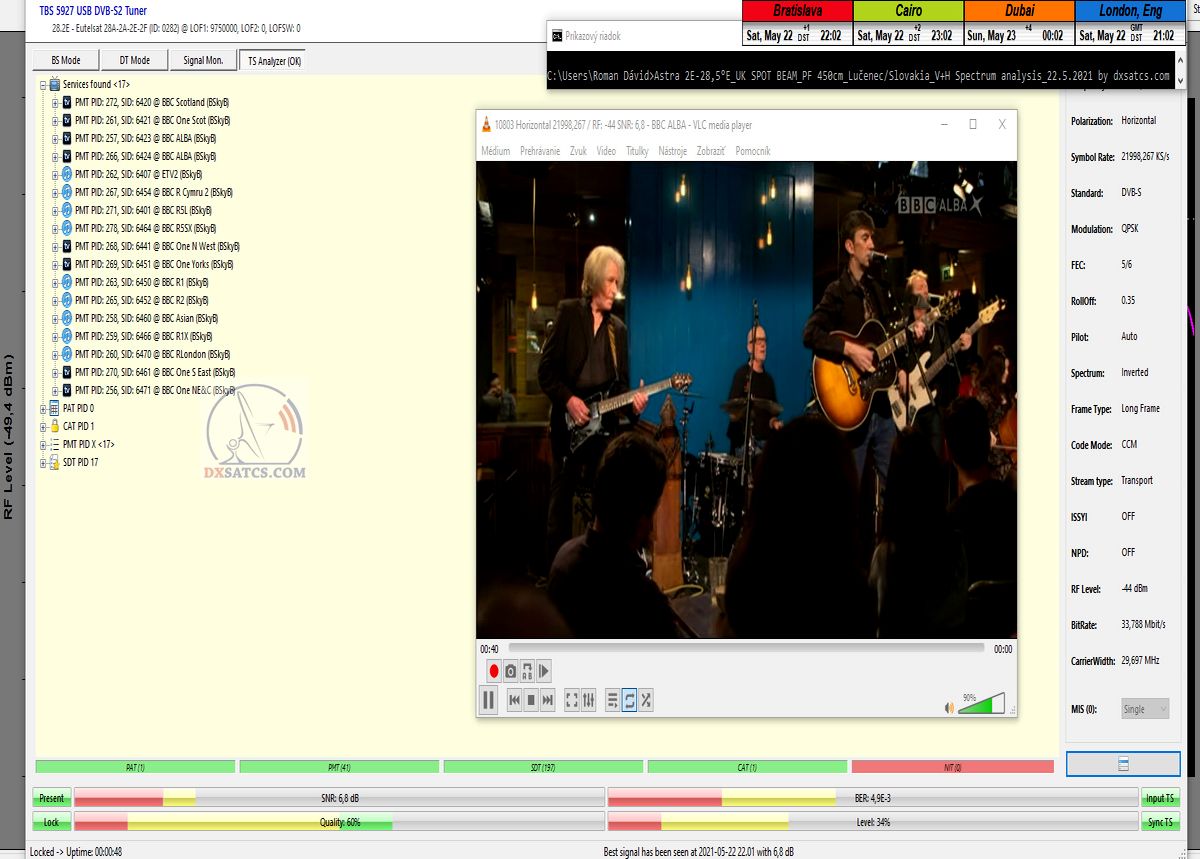

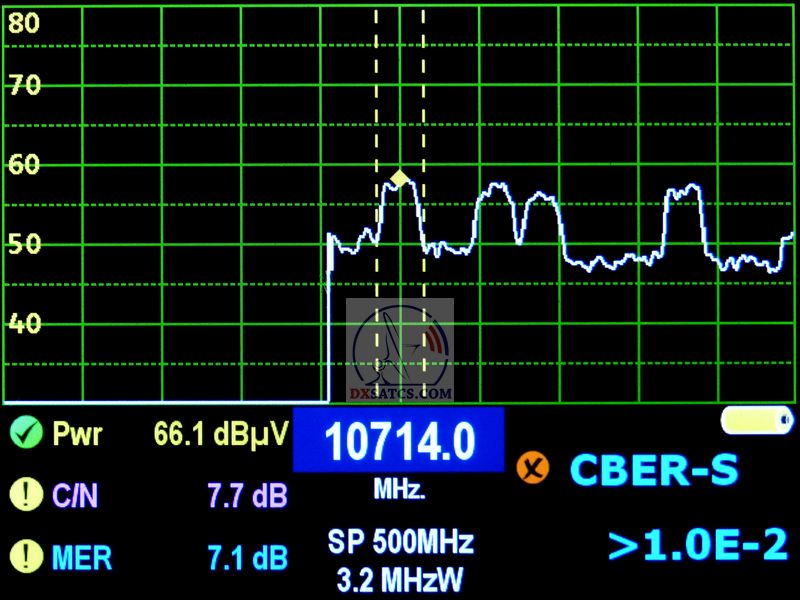

H-spektrum :  rozsah amplitúd kvality od MERmin=7,1 na f=10 714+10 803 H až do MERmax=8,5 na f=10 891 H

                    10 891 H                                                10 803 H                                                10 773 H                                              10 714 H



                                                               (Update date : 19.5.2021 )

►Na základe markantného postupu v mojej vedecko-výskumnej činnosti za posledný rok,môžem zaradiť do rubriky "Analýza kvality príjmu"

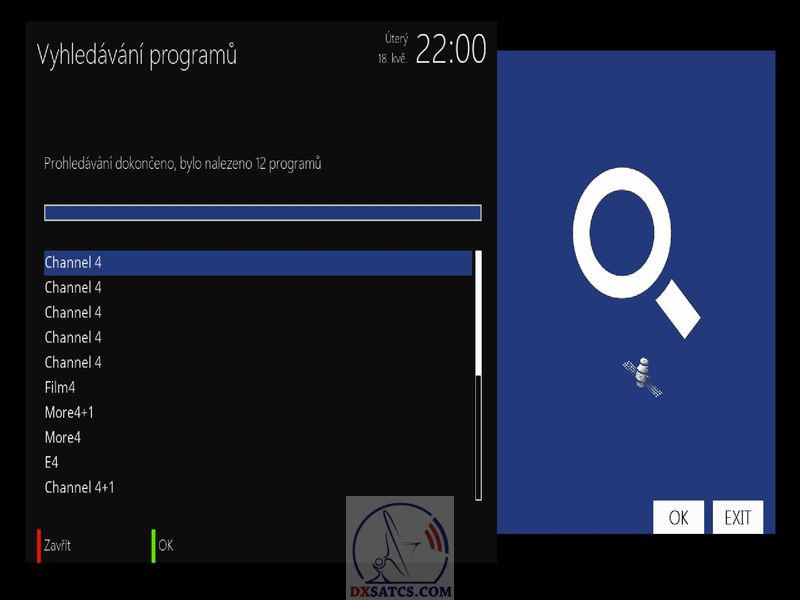

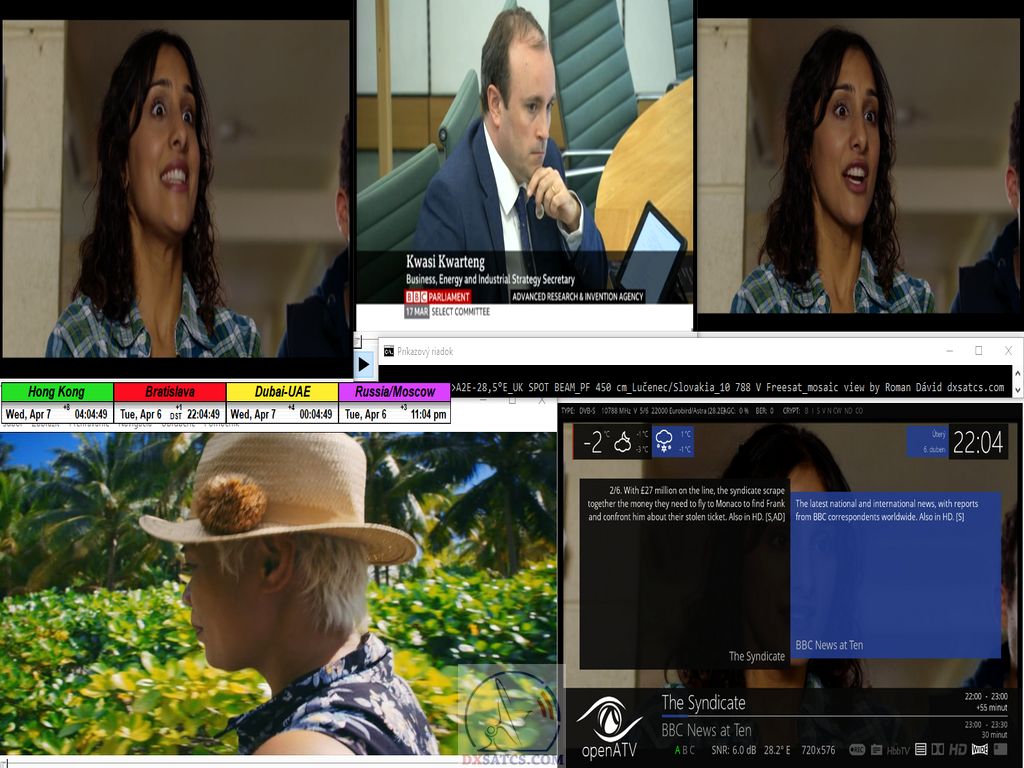

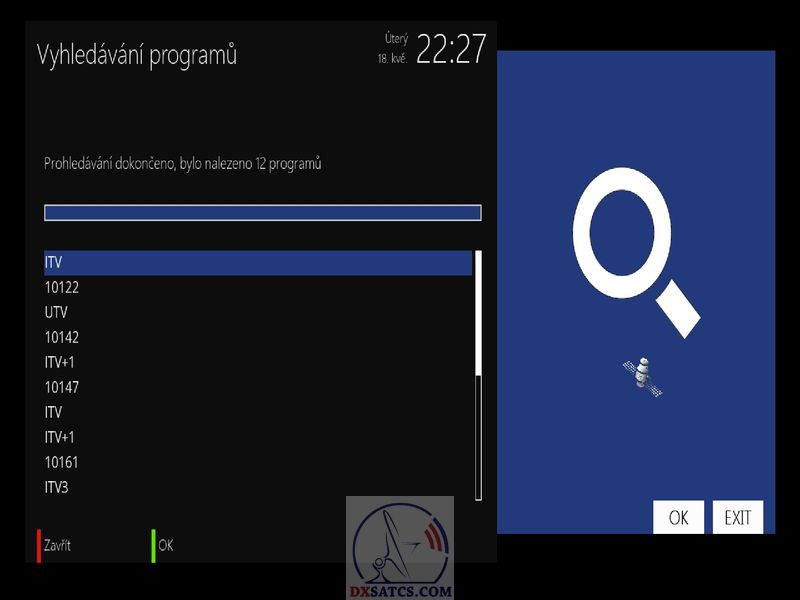

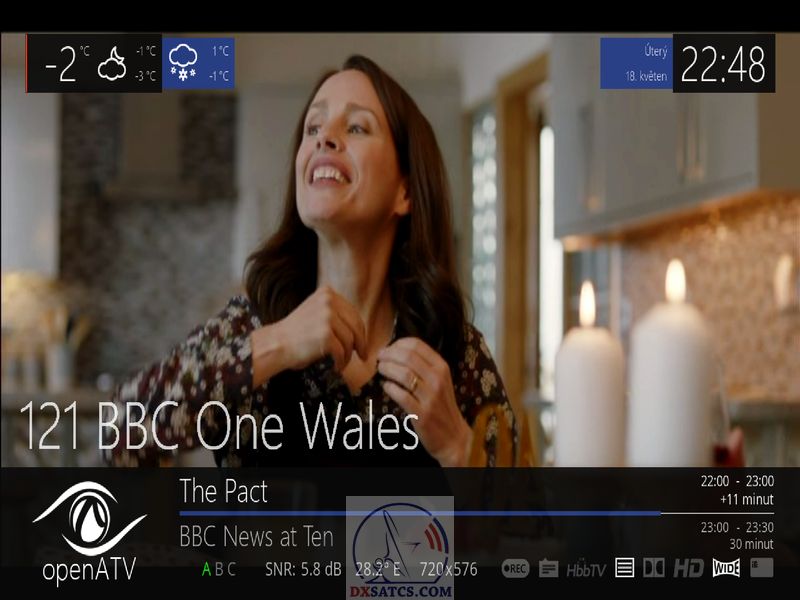

aj nové frekvencie f=10 714 H, 10 758 V,10 788 V,10 803 H .Všetky ďalšie nosné (okrem f-10 758 V) z rozpätia frekvenčného spektra
od 10 700 do 10 936 MHz som dnes aktualizoval za účelom demonštrácie tých typických (nie mimoriadnych) stavov amplitúd kvality

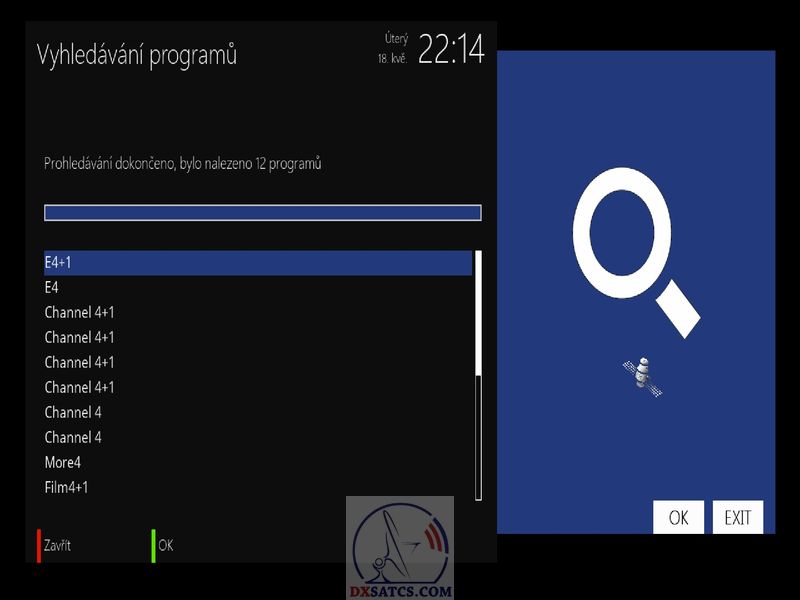

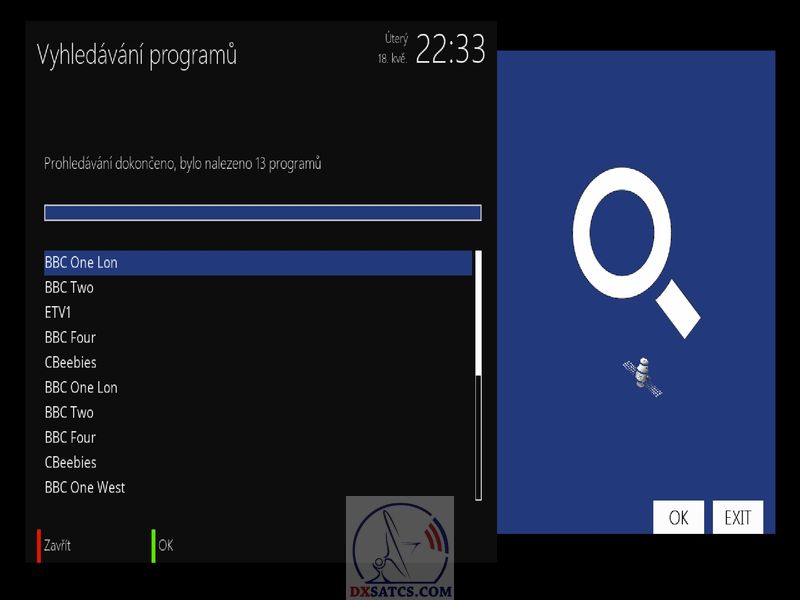

dňa 18.5.2021 v časovom okne od 20:00 do 0:00 SEČ. (aplikoval som duálny demodulátor Silicon Laboratories Si21662-B22 + Open ATV 6.1)

                                                              (Update date : 12.5.2021 )

►Názov štúdie : SLOVENSKÁ PREMIÉRA : Autor Roman Dávid sa dnes uverejnenými výsledkami svojej vedecko-výskumnej činnosti
opäť zapisuje do slovenských dejín satelitného príjmu pretože je tým prvým,kto v momentálnych signálnych intenzitách v praxi dokázal
pravidelnú,ale limitne dostupnú možnosť príjmu rádovo v jednotkách hodín z frekvencií f=10 714 H,10 773 H,10 803 H atď v časovom okne
od 19:15 do 0:00 SEČ z britského vyžarovacieho diagramu družice Astra 2E na 28,5°E .

►Cieľ štúdie : V podmienkach vysoko nehomogénnych signálnych intenzít prevládajúcich vo frekvenčnom spektre od 10 700 do 10 950 MHz,
z geostacionárneho objektu Astra 2E na 28,5°E,na základe ktorých nie je možné stanoviť predikciu modelového alebo schématického
priebehu vývoja kvality príjmu pre konkrétny transpondér,ktorá by sa s vysokou mierou pravdepodobnosti naplnila v nasledujúci deň,
si autor Roman Dávid zadefinoval časovú jednotku v dĺžke desať dní (od 30.4 do 9.5.2021) počas ktorých sumarizoval výsledky takmer
(poveternostné obmedzenia) každodenných meraní a signálneho monitoringu v horizontálnej aj vo vertikálnej časti frekvenčného
spektra v časovom pásme od 19:15 do 0:00 SEČ,aby sa tým čo najviac priblížil k tomu typickému,alebo symptomatickému signálnemu
normálu (priebehu) v danom zemepisnom bode a v danom signálnom okne.Tentoraz sa nesústredil konkrétne na jednu frekvenciu

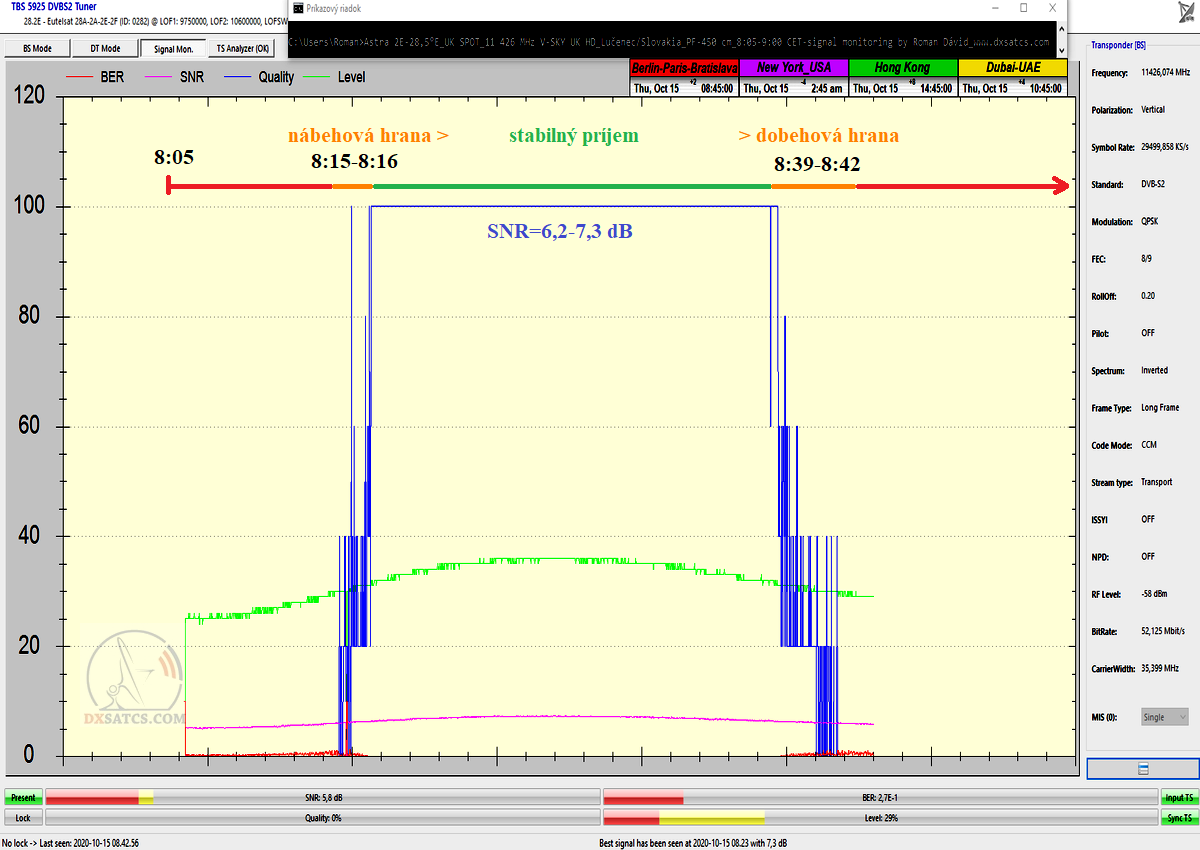

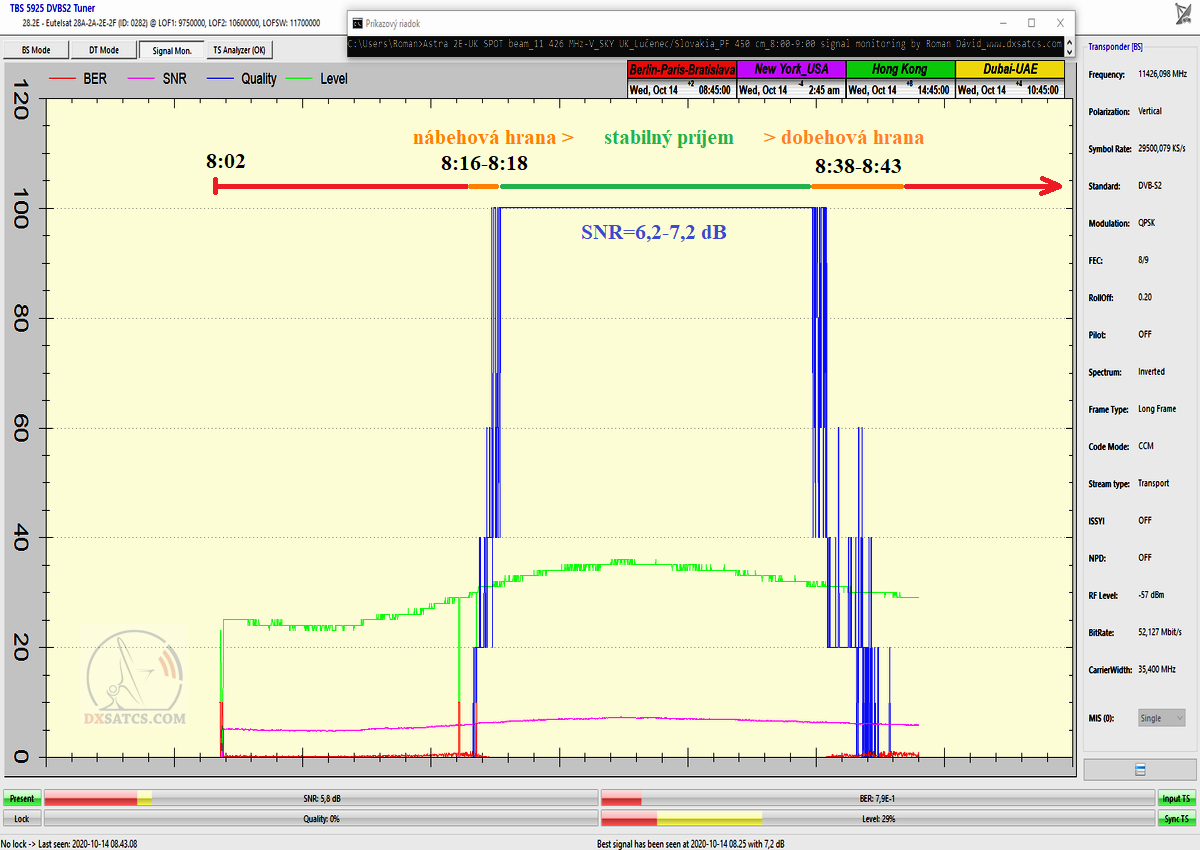

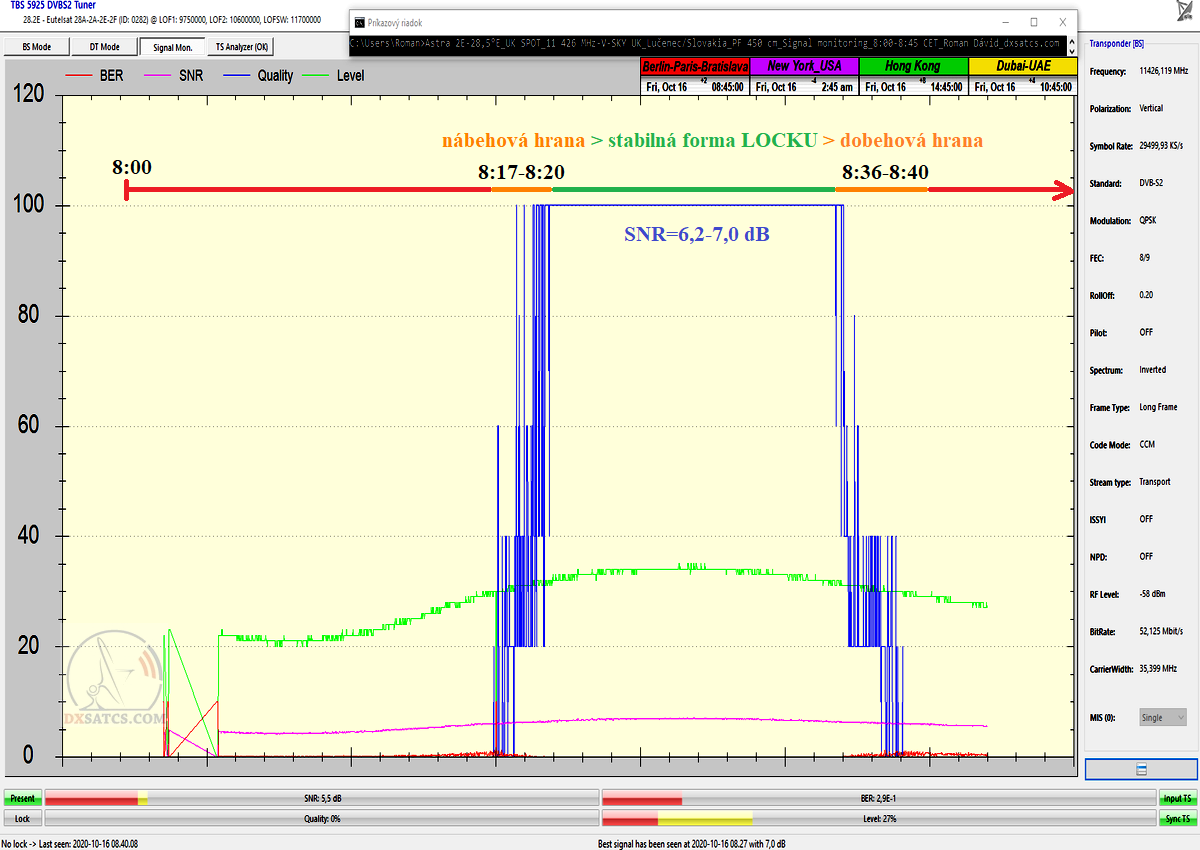

(10 714 H_fmin > 11 426 H_f0 > 12 363 V_fmax),na ktorej testoval stupeň frekvenčného vyladenia a priepustnosti vlnovodného
komponentu ale na frekvenčné spektrum s rozpätím 250 MHz ako celok.

Autor v tejto štúdii jasne rozlišuje medzi tými typickými,alebo bežnými amplitúdami kvality (približne 60-70% z celku) a mimoriadnou
špičkou v amplitúde výkonu a kvality s približnou ! nie garantovanou ! periodicitou výskytu 1-3x za 30 dní (približne 3-10% z celku
_napríklad dňa 17.4.2021).
Zvyšných,približne 20%,tvoria zhoršené poprípade vysoko degradujúce poveternostné podmienky v atmosfére v dôsledku prílevu dvoch brázd
nízkeho tlaku vzduchu počas dĺžky stanovenej časovej jednotky 10 dní.Napríklad dňa 7.5.2021 (Lučenec),dosahovala rýchlosť vetra v nárazoch
počas búrky 10-15 m/s (v závislosti od nadmorskej výšky aj viac),čo pri danej šírke zväzku sekundárneho žiariča (-3dB) skrátka neumožňuje
vykonávať túto kategóriu príjmu a signálny monitoring frekvencie f=10 773 H som musel o 19:58 SEČ prerušiť po približne dvadsiatich minútach
od štartu (+ dôkaz : stav monitoringu nosnej o 19:42 seč a 19:58 seč)

Autorom stanovený výskumný postup a jeho realizácia v praxi (modus operandi) je jasným OPAKOM "klamlivej schémy alebo postupu"

(známej z diskusii fanúšikov na rôznych portáloch,alebo z mapiek v ktorých sú asociované priemery antén so zemepisnými súradnicami
a len zdanlivo,alebo limitne prítomnou kvalitou príjmu z Astry 2E-UK beam spot_hovorím o náhodnej špičke výkonu respektíve kvality
s dĺžkou odhadom jednotky až desiatky minút (niekedy len sekúnd),ktorú radi prezentujú ako "dôkaz" len zdanlivo alebo len iluzórne
vykonaného príjmu.)

postaveného na sumarizácii a verejnej prezentácii (pre dané miesto a ich priemer sekundárneho žiariča) !neštandardne vysokých špičiek!
v signálnej kvalite,ktoré sa opakujú v ich (rozumej daných fanúšikov) mieste príjmu s náhodnou periodicitou napríklad jeden krát za 1,3,6 alebo
12 mesiacov a ku ktorým sa spomínaní fanúšikovia nedopracovali s pomocou ich vysokej odbornosti a vedeckých postupov,ale pomocou priam
"nekonečného vyčkávania"  s typickým priemerom paraboly od 200 do 370 cm .

Takéto konanie pochopiteľne neprispieva k rastu odbornosti,ale vnáša do tejto oblasti len ďalší chaos a falošné očakávania u potencionálnych klientov,
ktorí si virtuálne spájajú priemer aplikovanej paraboly s nereálne vysokou kvalitou pre danú zemepisnú oblasť,pretože z pohľadu praxe nemá žiadny
 zmysel uverejňovať výsledky,ktoré sú postavné len na náhodnej špičke v intenzite výkonu s periodicitou výskytu napríklad jeden krát za 1,2,3,6 alebo
12 mesiacov.

►VSUVKA z autorovho Facebooku :

Nespochybnitelným ovocím stoviek hodín vedecko-výskumnej činnosti autora Romana Dávida,za posledných dvanásť mesiacov je teraz už faktické
vybudovanie najväčšieho Mozgového Trustu v Európe (Think-Tank) so zameraním na vedecko-výskumnú činnosť v otázke príjmu z Britského
vyžarovacieho diagramu UK SPOT BEAM satelitov Astra 2E/2F a 2G. Ako ste iste postrehli,celý obsah jeho trustu nestojí na prázdnych proklamáciách
(teoretizovaní),odpísaných poprípade ukradnutých poznatkoch od iných autorov,ale na dokazovaní pravdivosti všetkých jeho verejne publikovaných
tvrdení,vďaka ktorému/ktorým postúpil na vedeckú úroveň,pretože veda ako taká je priamo postavená na dôkaze,čím sa striktne odlišuje od pavedy,
šarlatánstva a amaterizmu v akomkoľvek smere. Stalo sa už pravidlom že každou ďalšou prípadovou štúdiou,z jeho pera,sa opätovne zapisuje do dejín
slovenského ale aj európskeho satelitného príjmu pretože pravdivosť všetkých jeho tvrdení zároveň dokazuje v praxi. platí že "Niet vedy bez dôkazu"
a "Opakom vedy je Viera". Ďalším zo sprievodným znakov jeho výskumov sú prvé priečky na svete v indexovaní skúmaných tém vo výsledkoch
vyhľadávača Google atď.
Každý,kto sa niekedy v živote venoval vedeckej činnosti a obetoval jej nie len tisícky hodín ale aj objemný balík investovaných peňazí (podotýkam vlastných
nie z takmer nekonečných zdrojov EÚ atď) , už iste POCHOPIL , že výsledok nie je vopred nijako garantovaný a aj ja som mohol skončiť ako LOSER
"S miliónom vyhodeným von oknom", alebo ako tisícky ďalších z poľa porazených , ktorí sa k dokázetelným výsledkom výskumu nedopracovali,
aj napriek ich mimoriadnej snahe ! Iste nepoviem nič nové keď zopakujem spolu s nebohým chemikom Antonínom Holým že kľúčom k úspechu vo vede je pokora,
ale tá sa nedá naučiť,alebo naštudovať,lebo pokora je ovocím neľahkého života a spaľujúceho ohňa cez ktorý človek musel prejsť a buď ju máš alebo ju nemáš.
... sprievodným znakom hlupáka je samozrejme bohorovná pýcha

►Za účelom vyvrátenia akýchkoľvek pochybností a diskusií,som v tejto štúdii upustil od statickej formy prezentácie postavenej na fotografiách zo spektra a
prechádzam k dynamickej forme postavenej na ONLINE skenovaní každej nosnej (nie len jednej ) z celého analyzovaného frekvenčného spektra
od 10 700 do 10 950 MHz a to všetko v nasledujúcich video ukážkach s časovým kódom .

          ASTRA 2E na 28,5°E_Britský vyžarovací diagram UK SPOT BEAM
  Analýza frekvenčného spektra a kvality : od 10 700 do 10 950 MHz (V+H)


►Od 30.4 do 3.5.2021,v časovom okne od 19:15 do 0:00 seč autor analyzoval frekvenčné spektrum vertikálneho aj horizontálneho vektora
vlnenia v rozsahu od 10 700 do 10 950 MHz a skenoval amplitúdy kvality pre každú nosnú v danom čase. Dosiahnuté úrovne
predstavujú typický,alebo symptomatický normál v danom zemepisnom bode,v danom čase a s danou citlivosťou DVB-S2 tuner TBS 5927.
S duálnym demodulátorom Silicon Laboratories Si21662-B22 sa plne stabilný príjem na každej nosnej v danom rozsahu spektra predlžuje
minimálne o 60 až 90 minút každý deň (rozdiel v prahovej citlivosti okolo 0,5 dB) v porovnaní s aplikovaným tunerom TBS 5927,
čiže reálny stav,alebo časové rozpätie možnosti kontinuálneho vnemu obrazového deja bez rušivých obrazových elemetov súvisiacich
s krátkodobými koreláciami signálnej kvality so šumovým prahom je tým výrazne predĺžená,alebo výrazne lepšia ako o tom vypovedajú
nasledovné analýzy a signálny monitoring.Pravosť alebo nefalšovanosť každej z analýz je dokázaná v živej video ukážke,ktorá vylučuje akúkoľvek
dodatočnú manipuláciu so stavom frekvenčného spektra a kvality .

►Aplikovaný sekundárny žiarič : Prodelin 450 cm
►Deň záznamu : 30.4/2.5/3.5.2021
►Stav atmosféry : 2/8 takmer jasno, 3/8 malá oblačnosť, 4/8 polojasno/polooblačno
►Aplikovaný tuner : TBS 5927

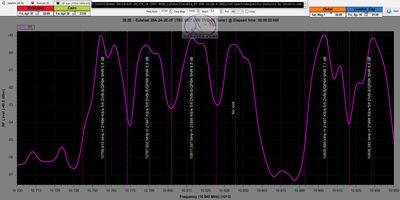

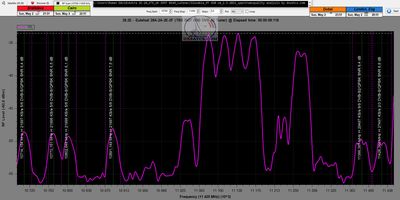

  H-Spektrum horizontálnej polarizácie                             V-Spektrum vertikálnej polarizácie
  amplitúda kvality v časovom okne od 19:15 do 0:00 SEČ                                            amplitúda kvality v časovom okne od 19:15 do 0:00 SEČ


                                   dňa 30.4.2021                                                                                                                    dňa 30.4.2021
     H_rozpätie frekvenčného spektra : 10 700-10 950 MHz                                          V_rozpätie frekvenčného spektra : 10 700-10 950 MHz





                                     dňa 2.5.2021                                                                                                                  dňa 2.5.2021

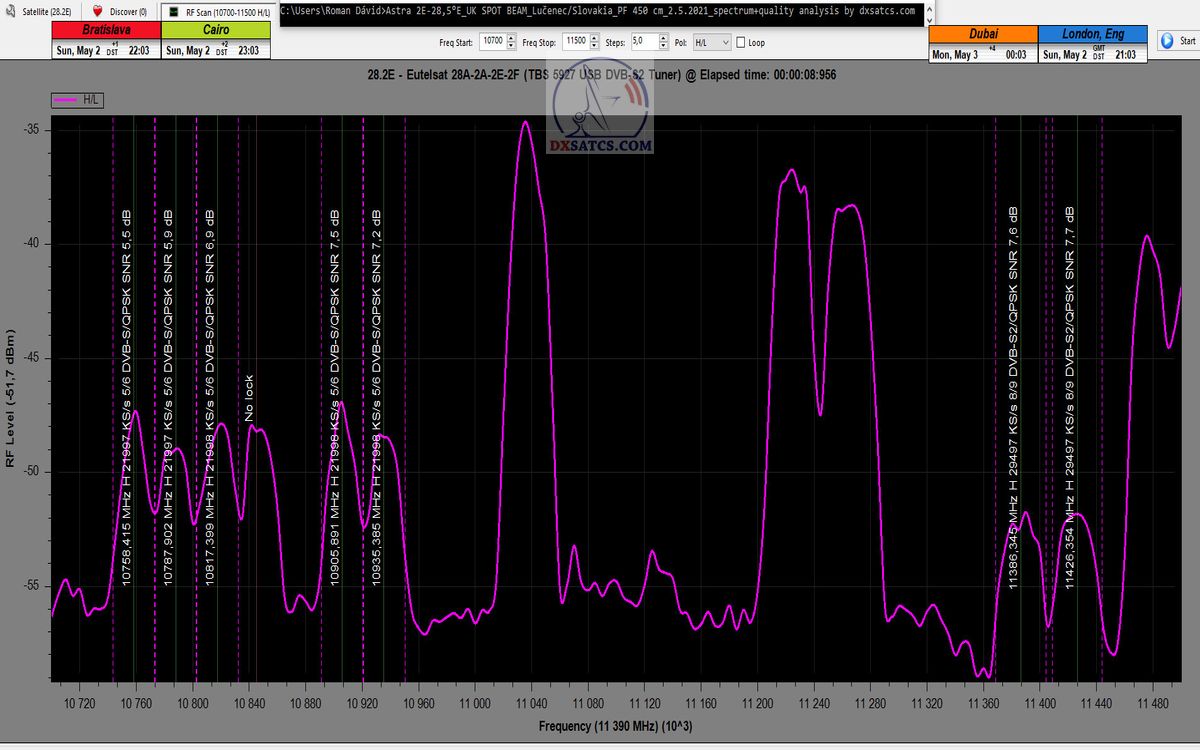

     H_rozpätie frekvenčného spektra : 10 700-11 500+ MHz                                        V_rozpätie frekvenčného spektra : 10 700-11 500+ MHz

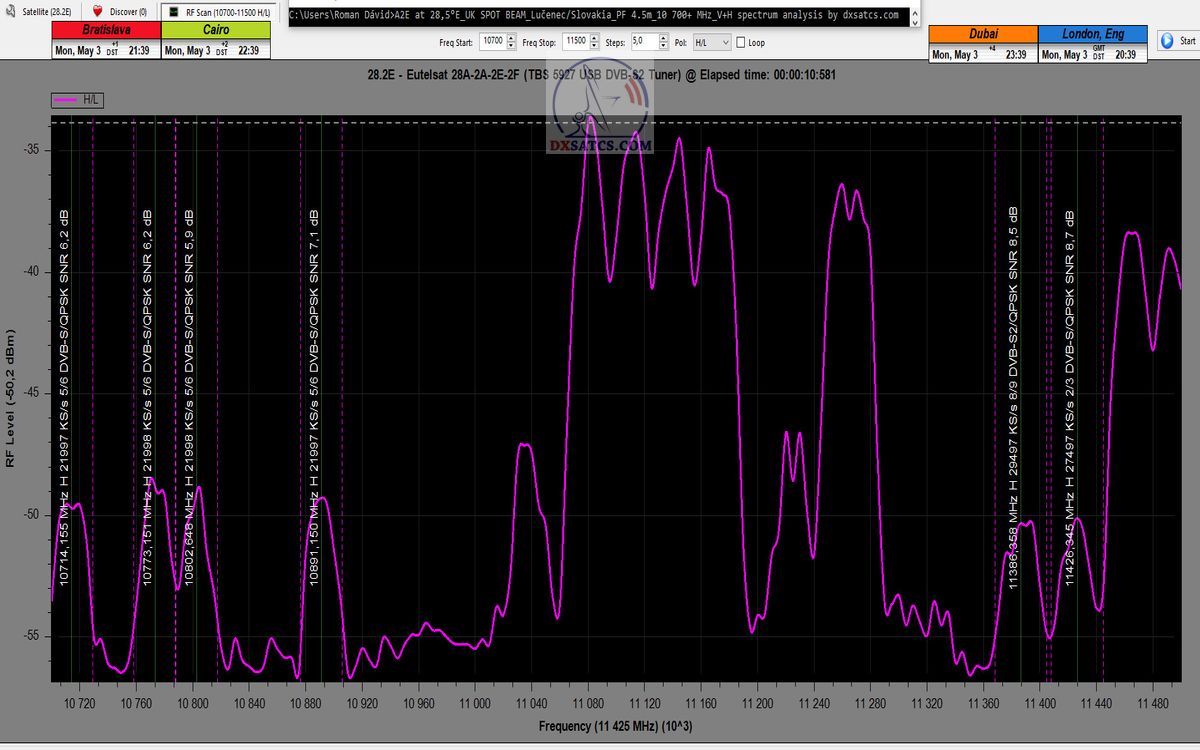

                                      dňa 3.5.2021                                                                                                                    dňa 3.5.2021
    H_rozpätie frekvenčného spektra : 10 700-11 700 MHz                                           V_ rozpätie frekvenčného spektra : 10 700-11 700 MHz




                   ASTRA 2E na 28,5°E_Britský vyžarovací diagram UK SPOT BEAM

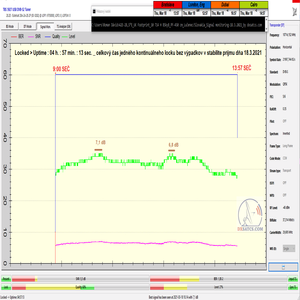

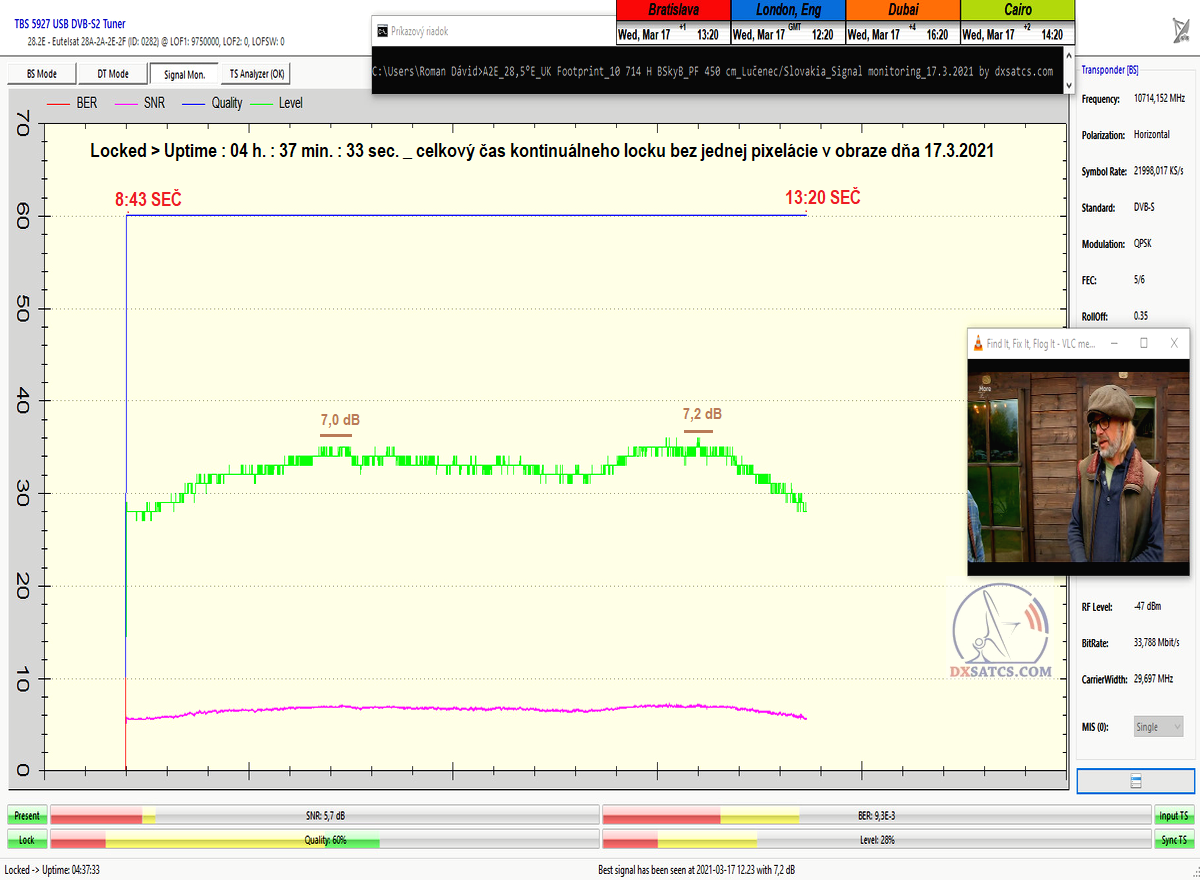

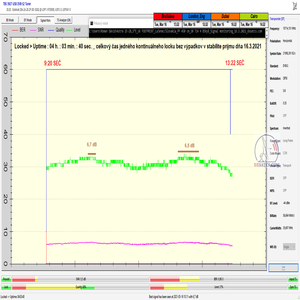

       Nepretržitý monitoring signálnych úrovní na f=10 714 H,10 773 H,10 891 H a 10 906 V

►Aplikovaný sekundárny žiarič : Prodelin 450 cm
►Deň záznamu : 4/6/8/11.5.2021
►Stav atmosféry : 2/8 takmer jasno, 3/8 malá oblačnosť, 4/8 polojasno/polooblačno
►Aplikovaný tuner : TBS 5927
►Analýza signálneho monitoringu :

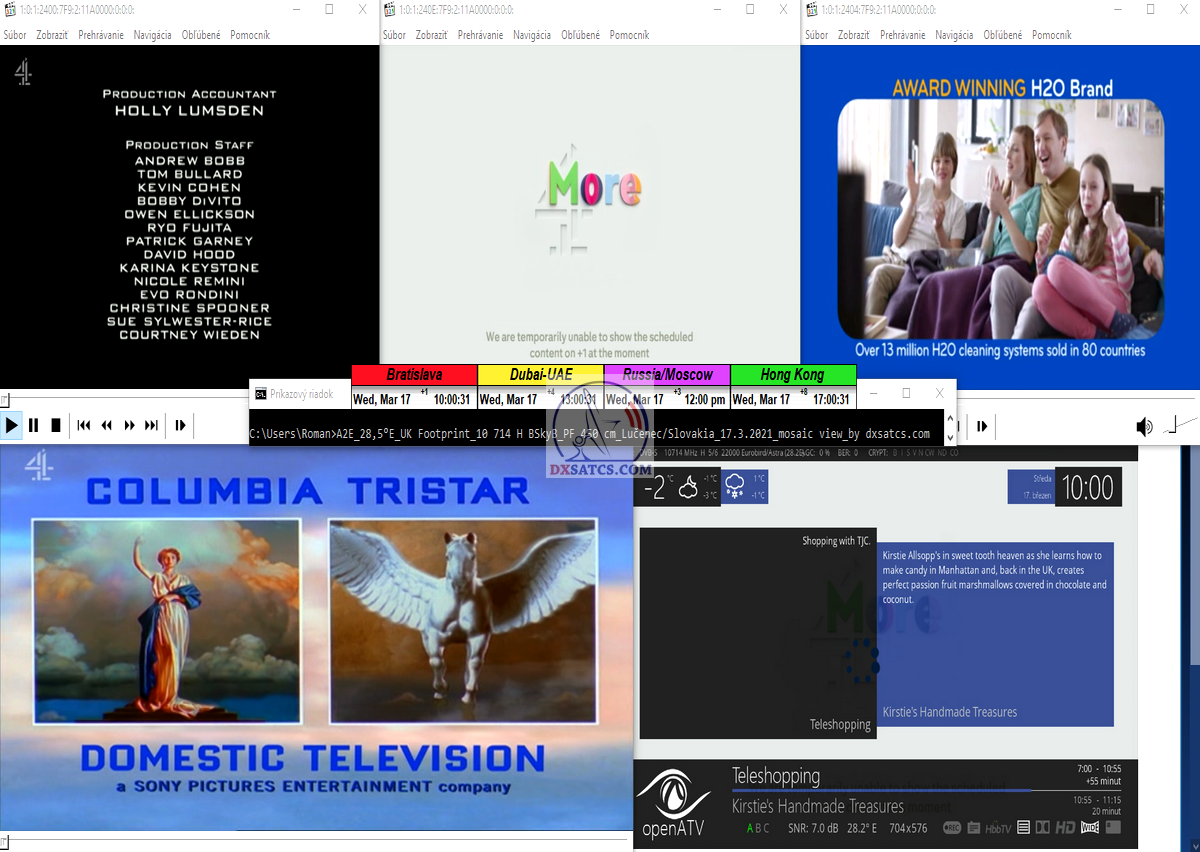

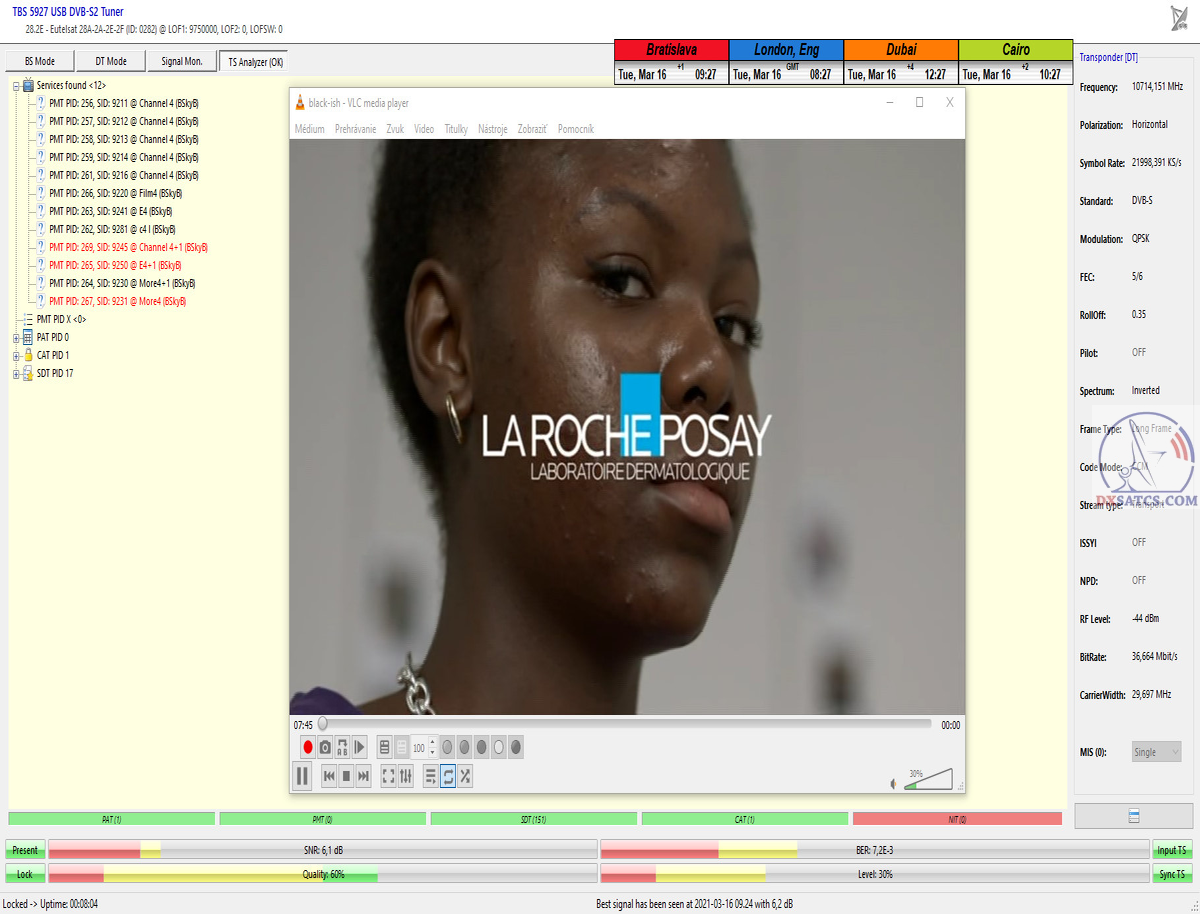

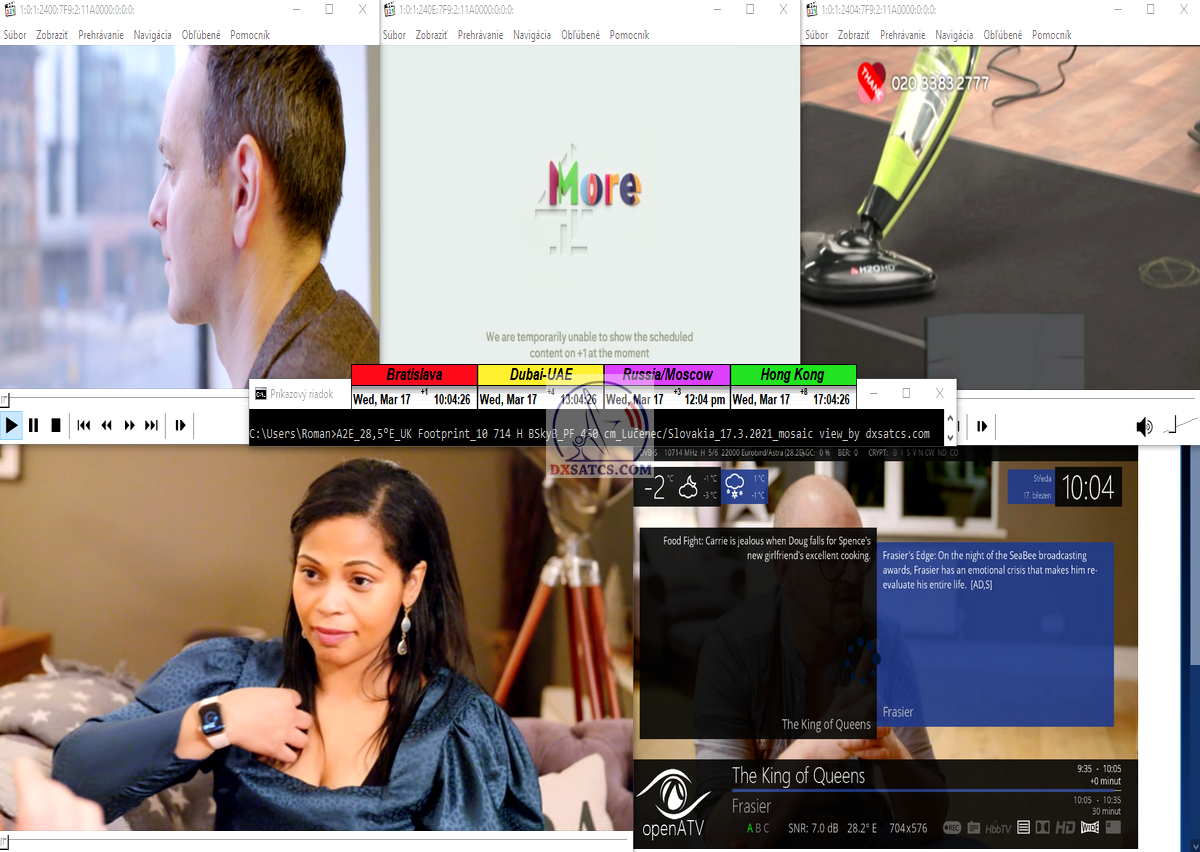

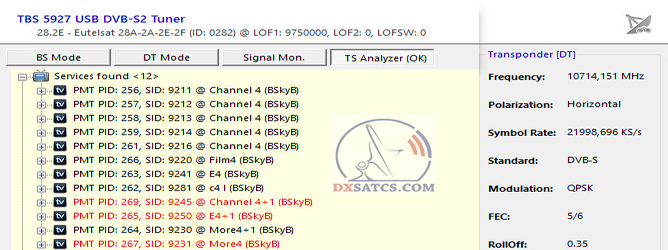

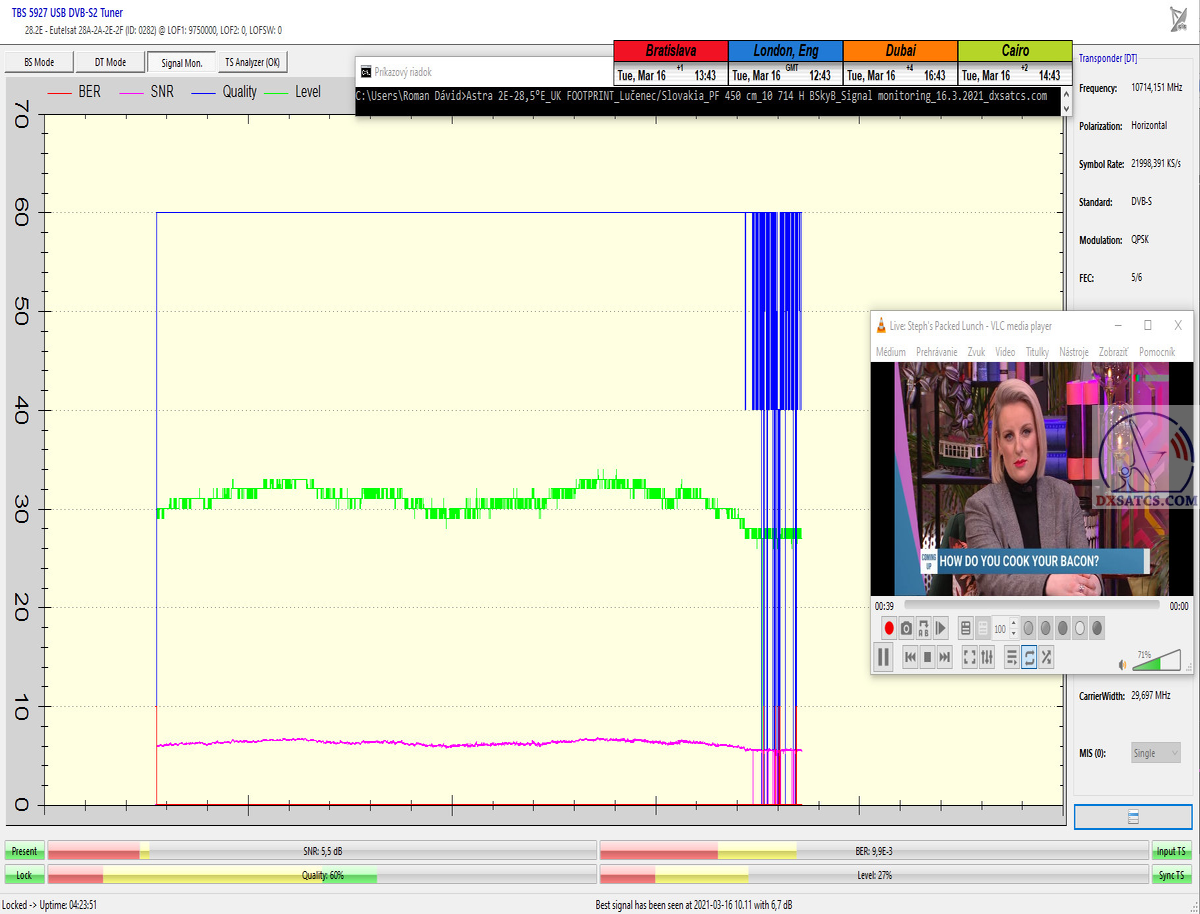

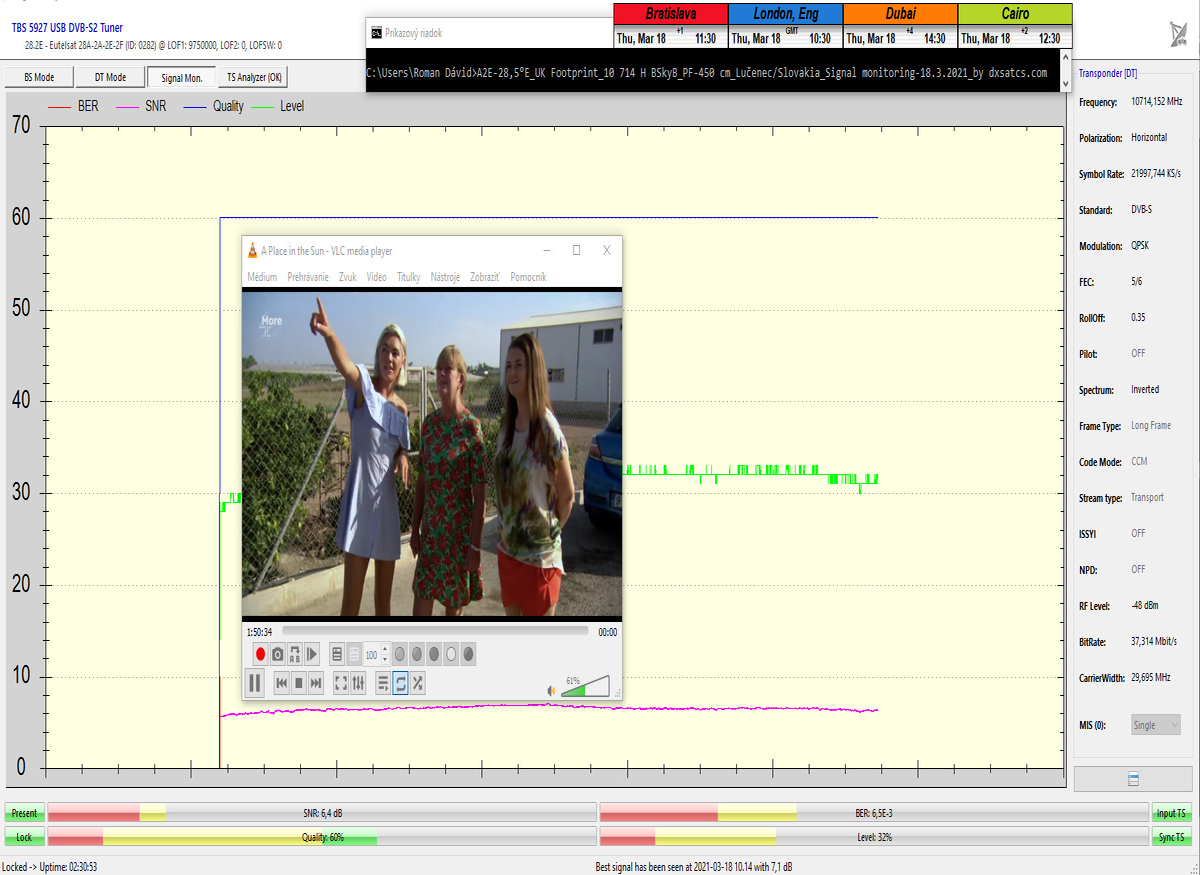

10 714 H dňa 11.5.2021 :(bonus-nad rámec časovej jednotky desať dní)_jeden kontinuálne prítomný LOCK na monitorovanej frekvencii bez
jedinej pixelácie v dĺžke okolo 4 hodiny,pri konštantnej hladine kvality na úrovni Q=60%,s priebežne oscilujúcou špičkou od SNR=5,5 do SNR=6,6 dB

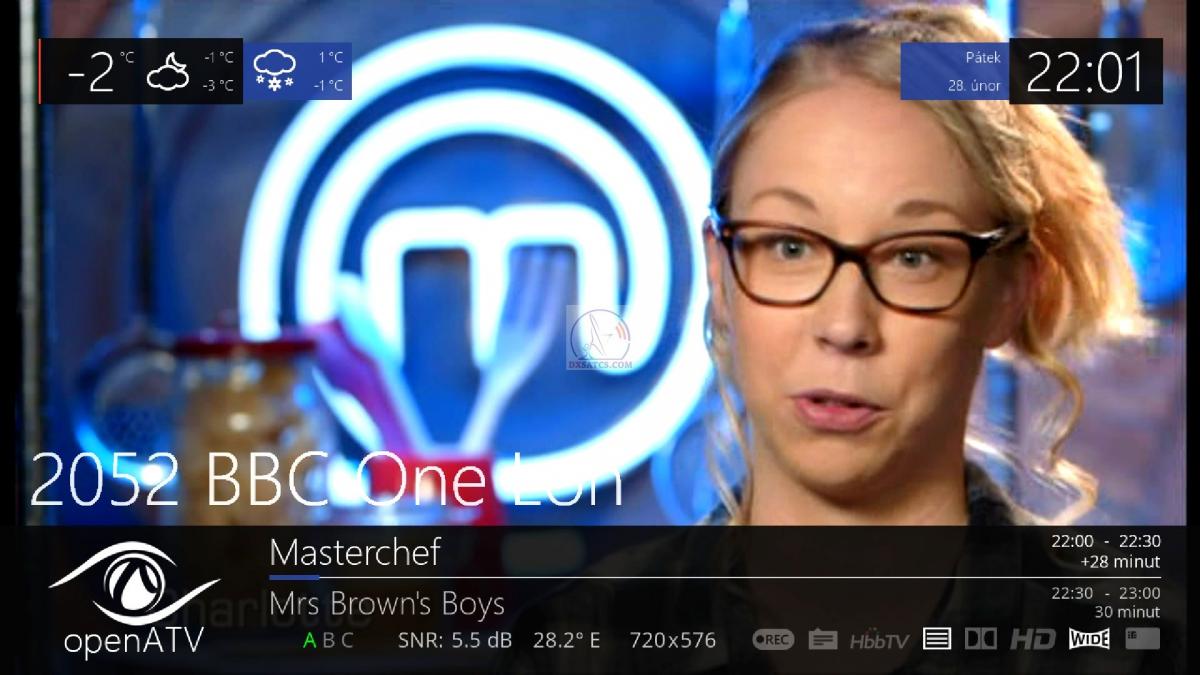

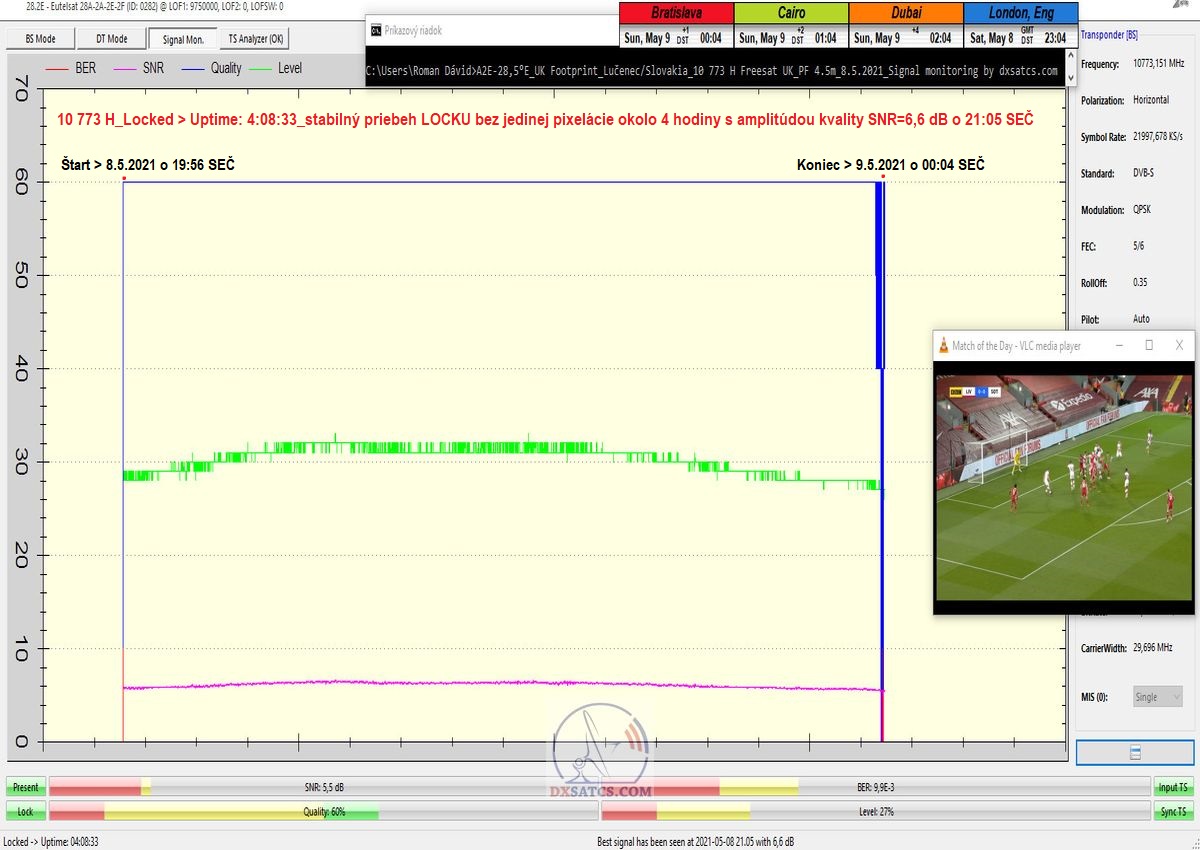

10 773 H dňa 8.5.2021 : jeden kontinuálne prítomný LOCK na monitorovanej frekvencii bez jedinej pixelácie v dĺžke okolo 4 hodiny,pri konštantnej
hladine kvality na úrovni Q=60%,s priebežne oscilujúcou špičkou od SNR=5,5 do SNR=6,6 dB

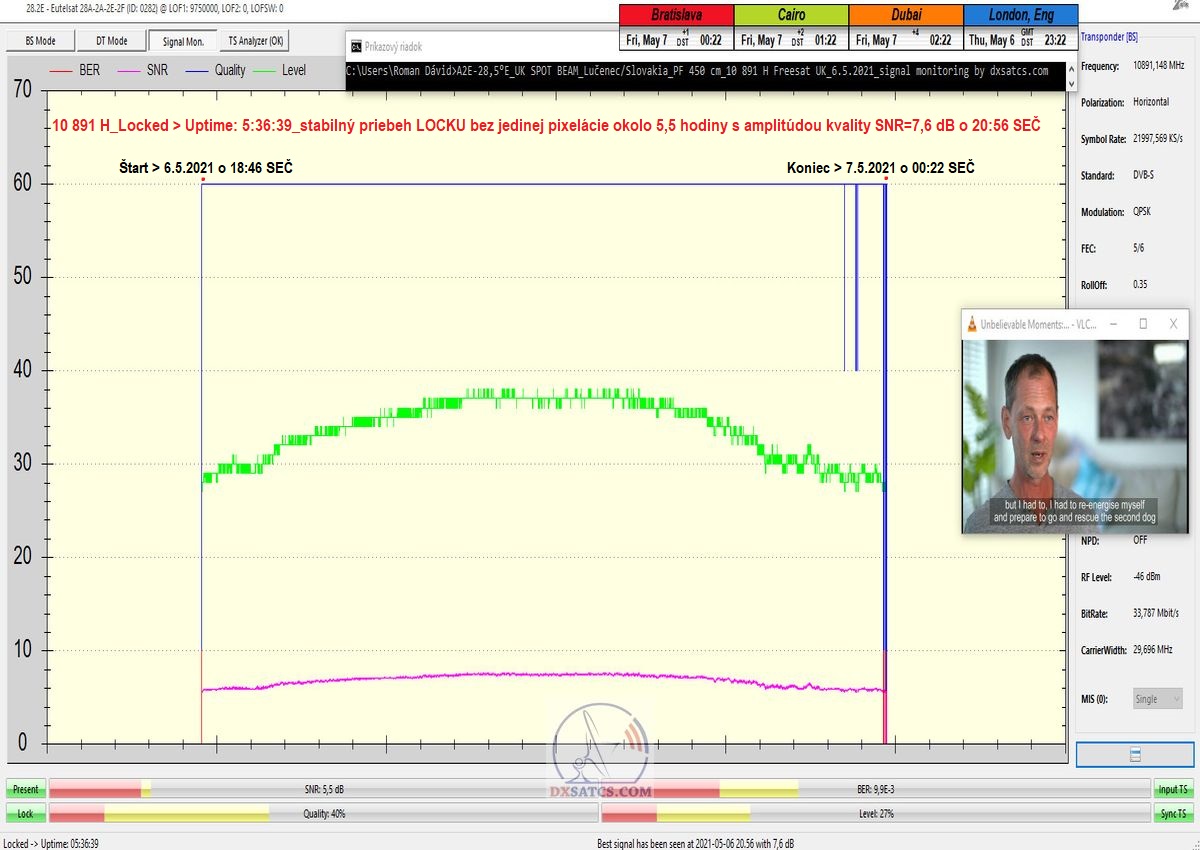

10 891 H dňa 6.5.2021 : jeden kontinuálne prítomný LOCK na monitorovanej frekvencii bez jedinej pixelácie v dĺžke okolo 5,5 hodiny,s priebežne
oscilujúcou špičkou od SNR=5,5 do SNR=7,6 dB

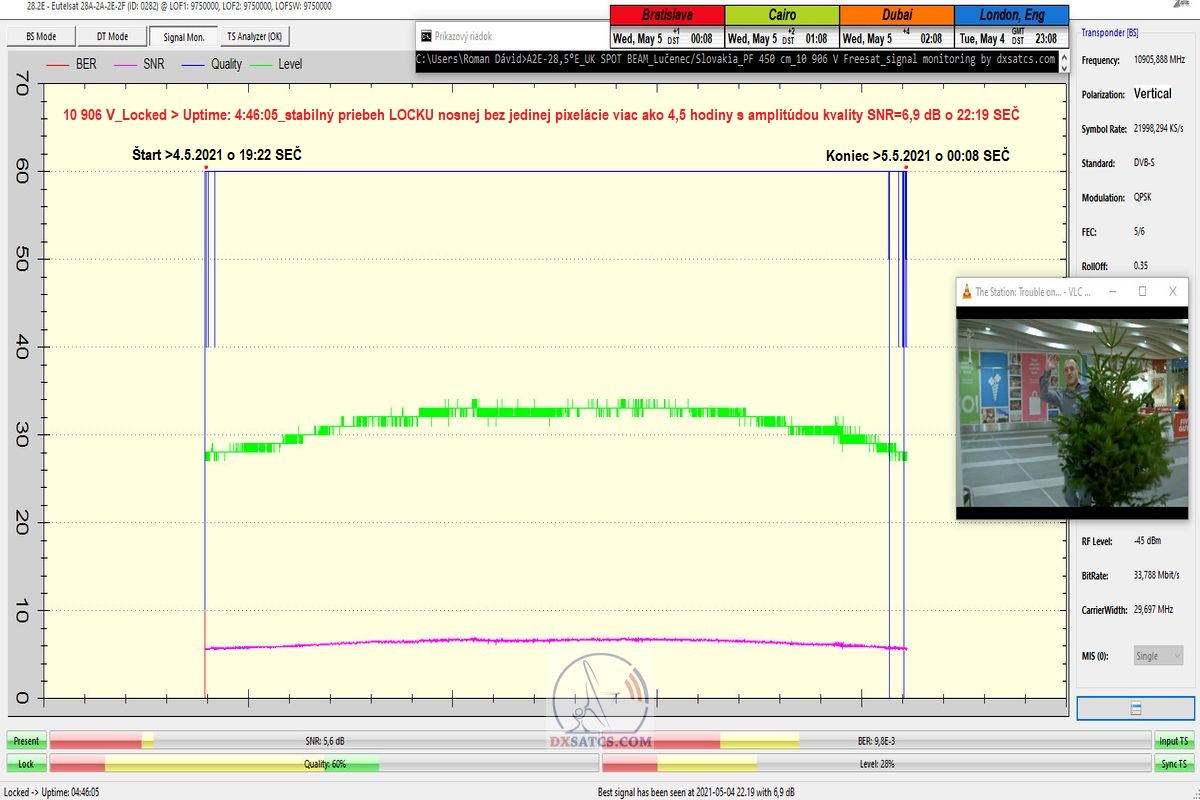

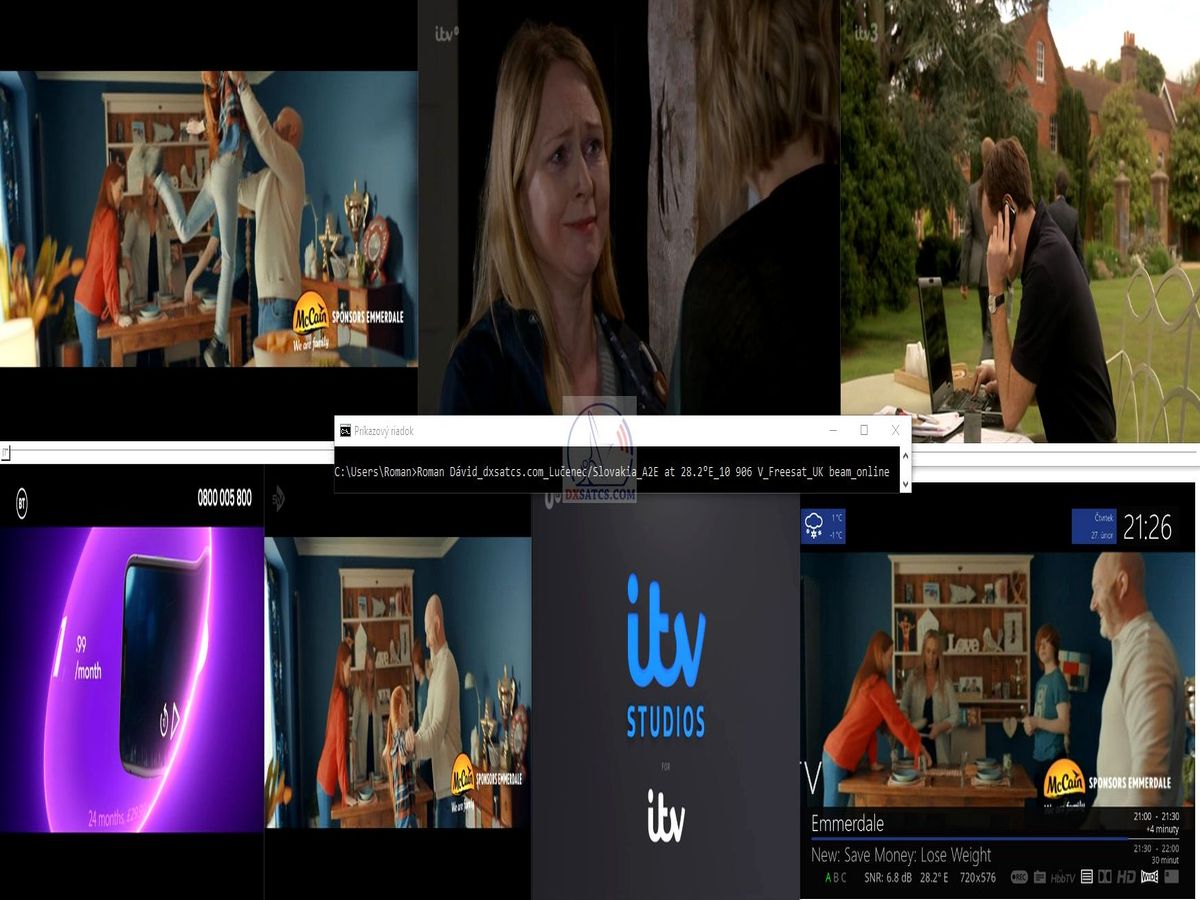

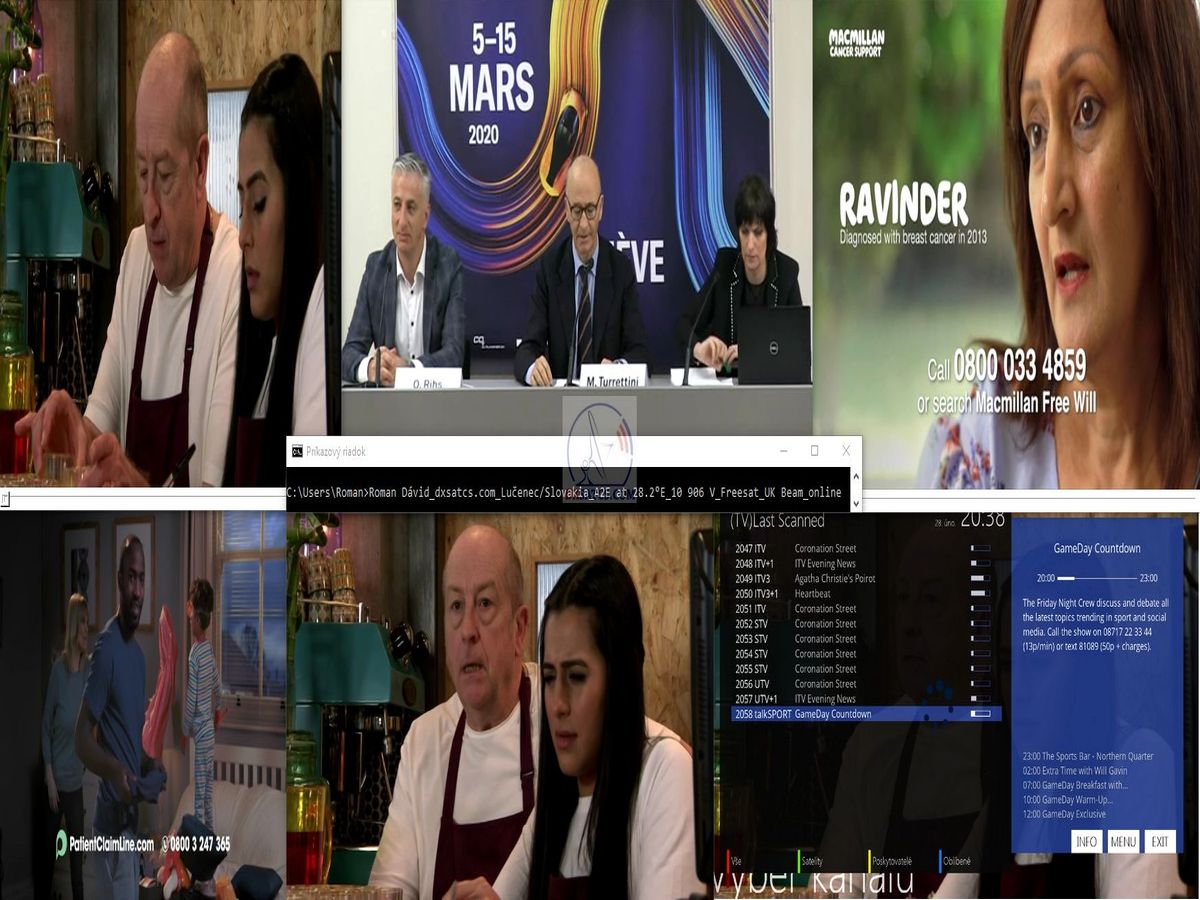

10 906 V dňa 4.5.2021 : jeden kontinuálne prítomný LOCK na monitorovanej frekvencii bez jedinej pixelácie v dĺžke okolo 4,5 hodiny,s priebežne
oscilujúcou špičkou od SNR=5,5 do SNR=6,9 dB

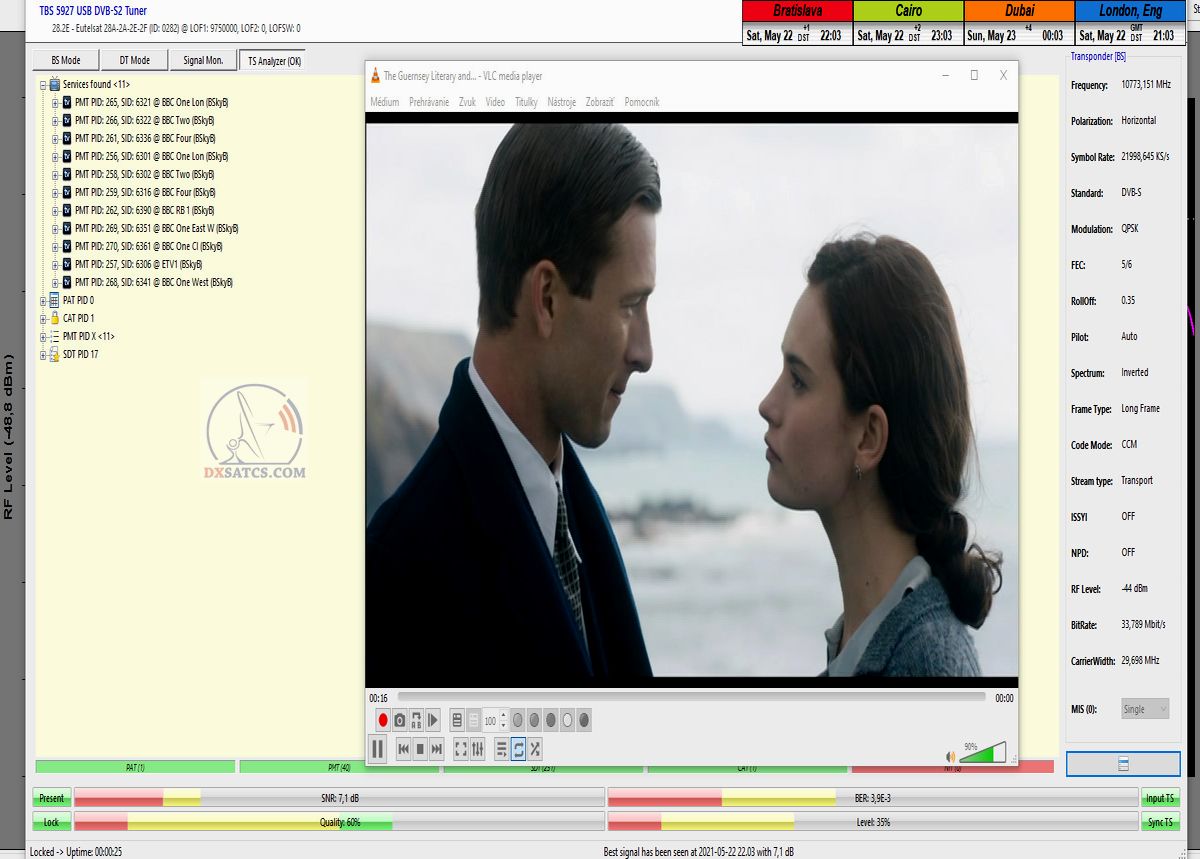

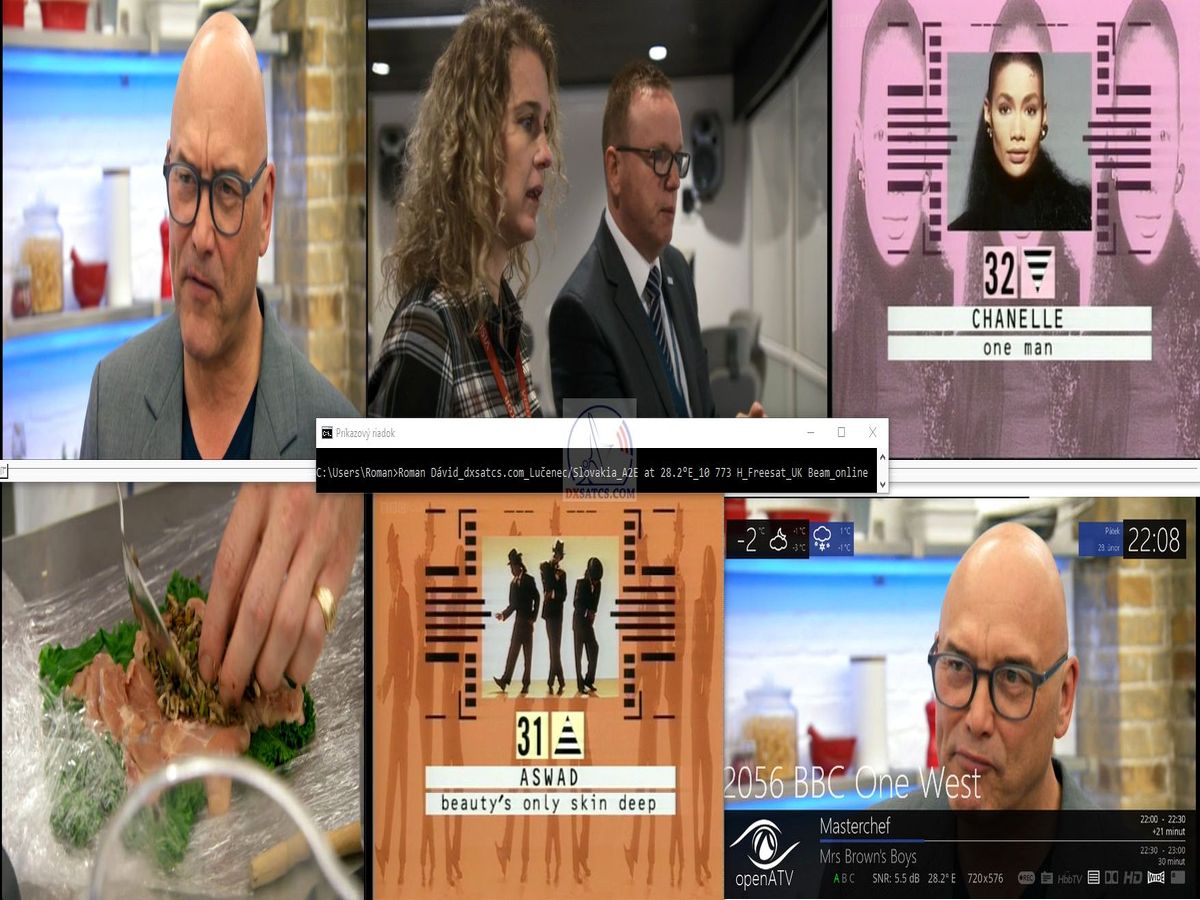

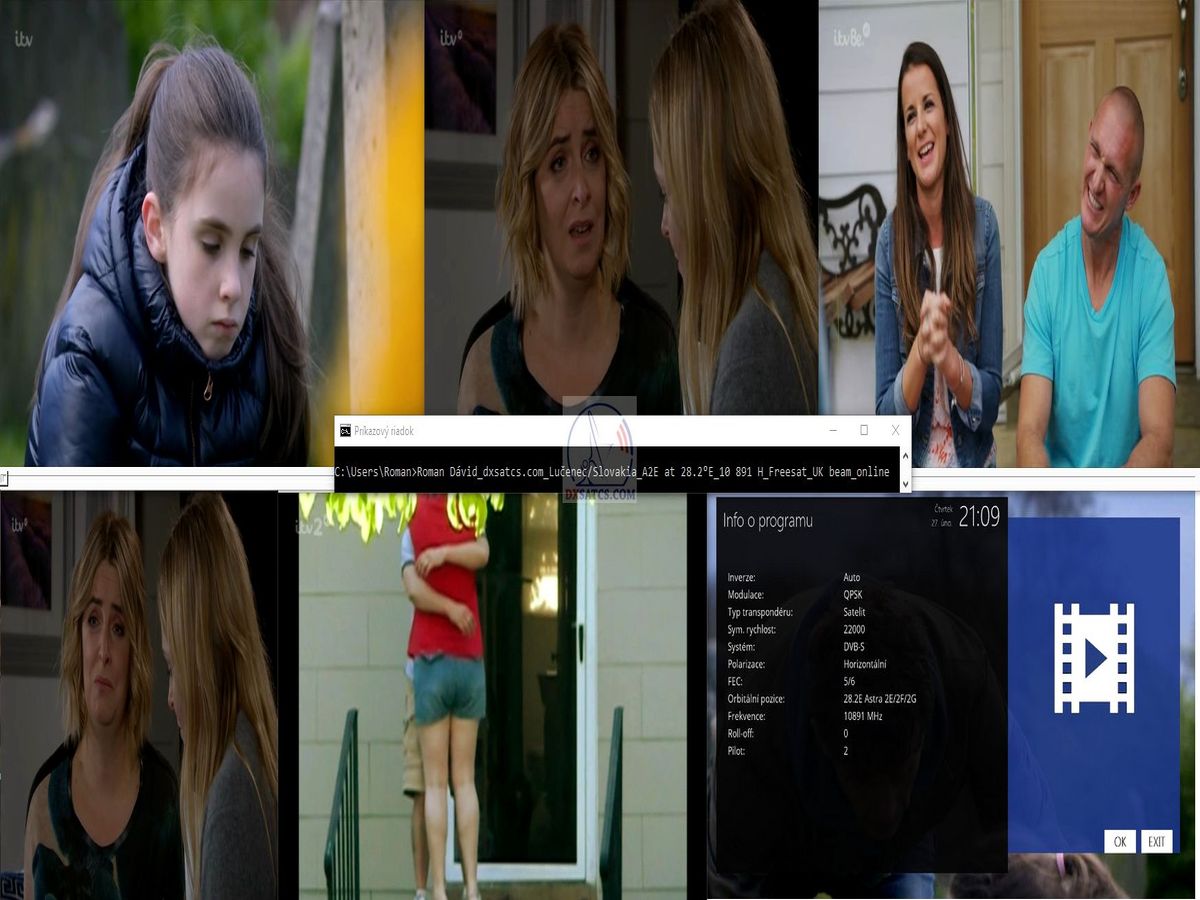

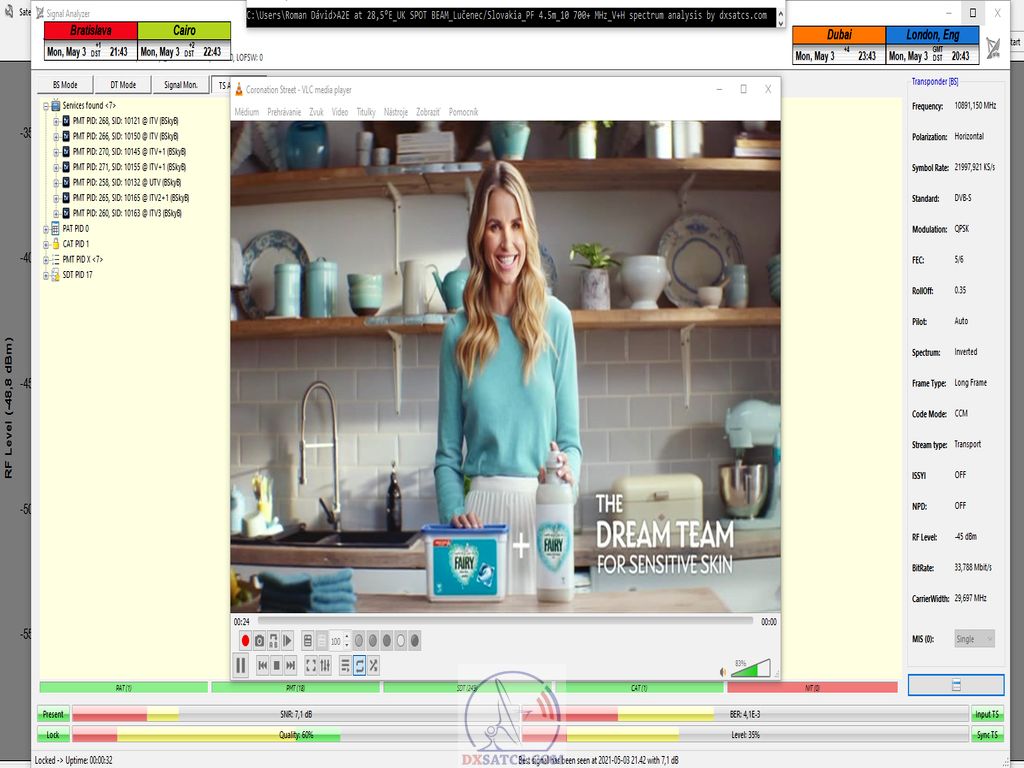

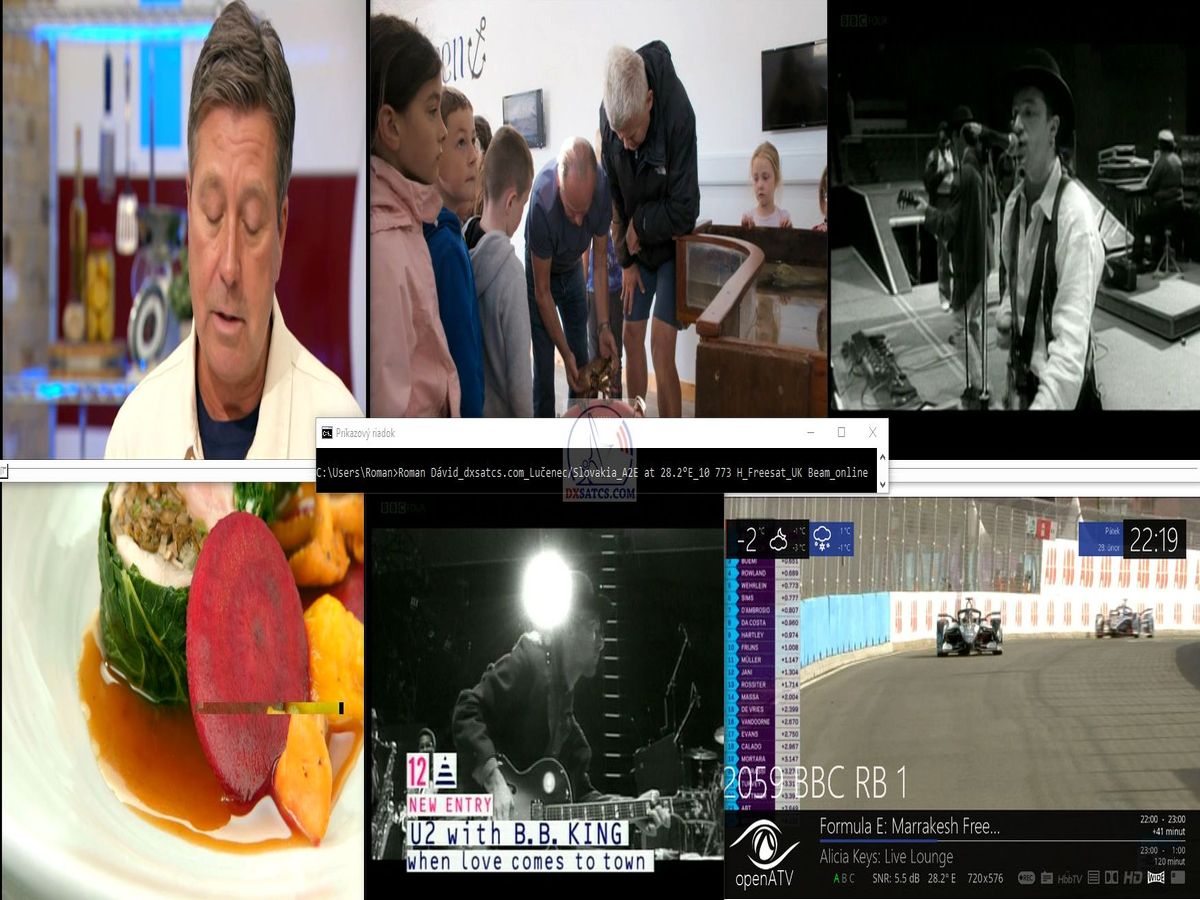

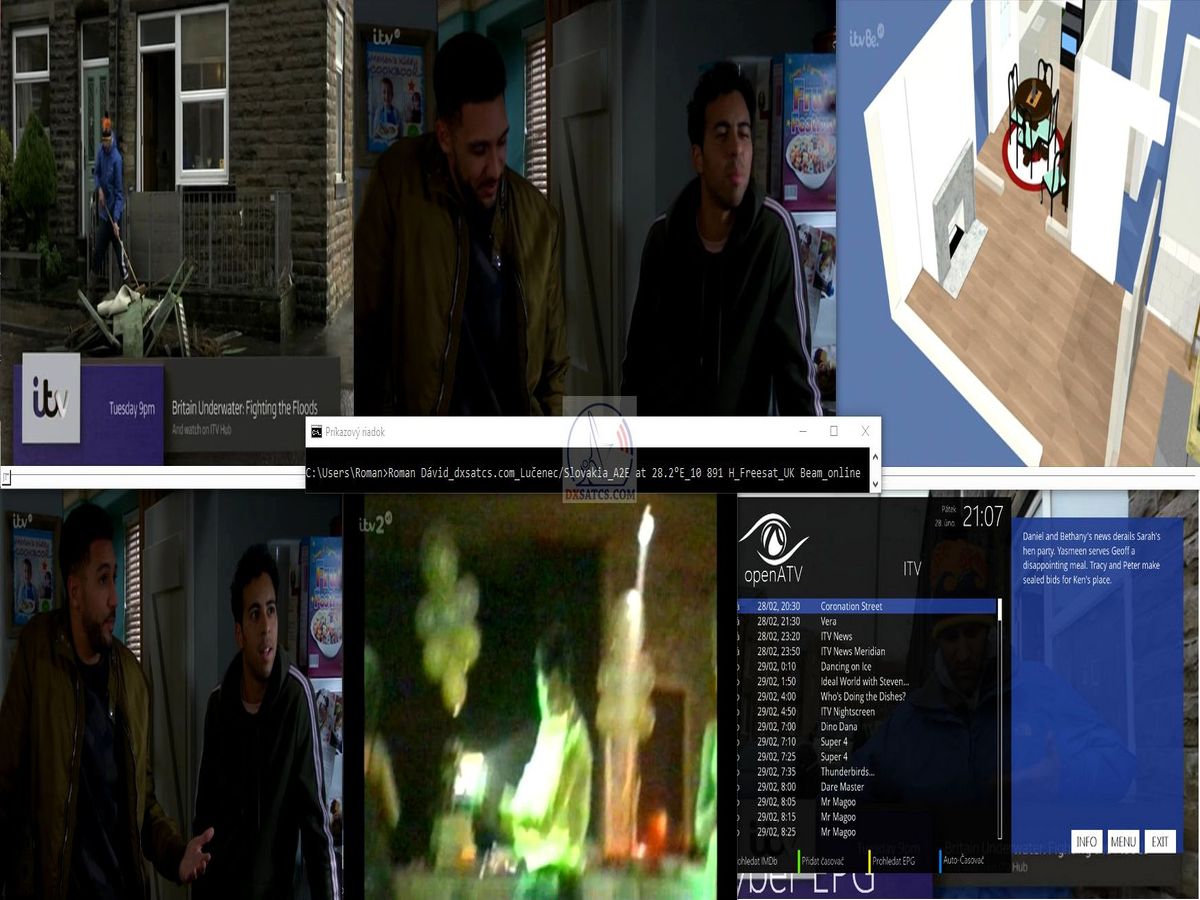

       10 773 H : BBC + video dôkaz                   10 891 H : ITV+video dôkaz                  10 906 V : ITV/STV+video dôkaz           10 714 H : Sky UK +video dôkaz




                   ASTRA 2E na 28,5°E_Britský vyžarovací diagram UK SPOT BEAM

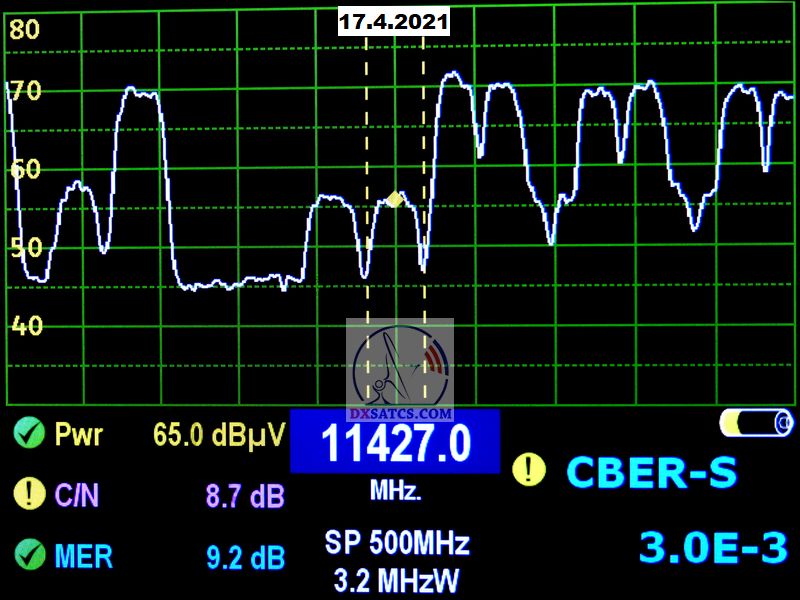

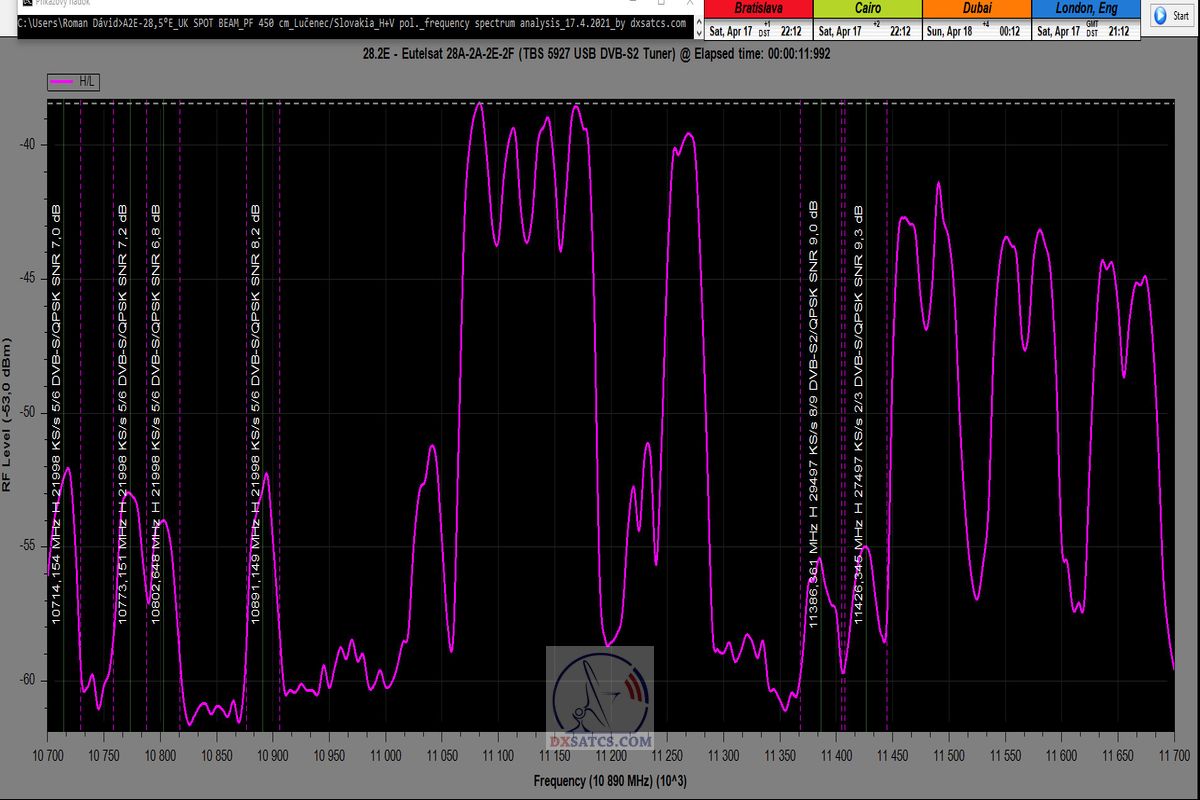

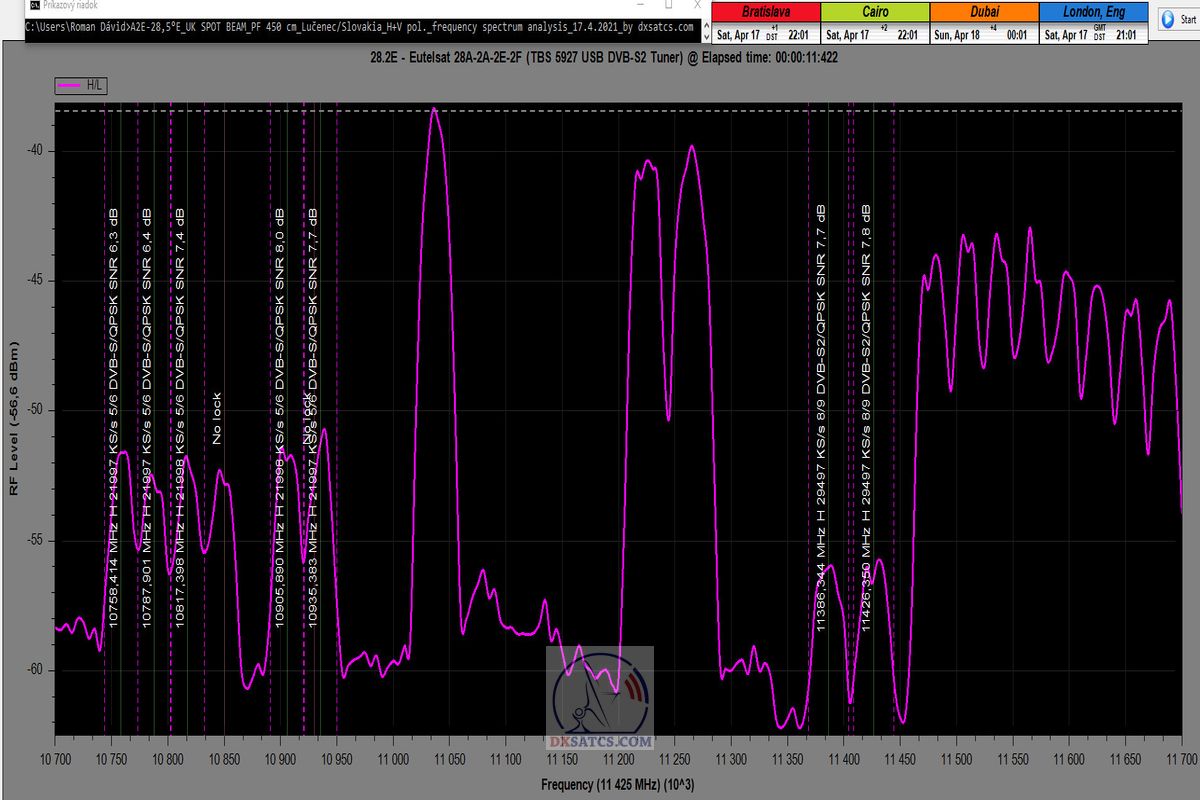

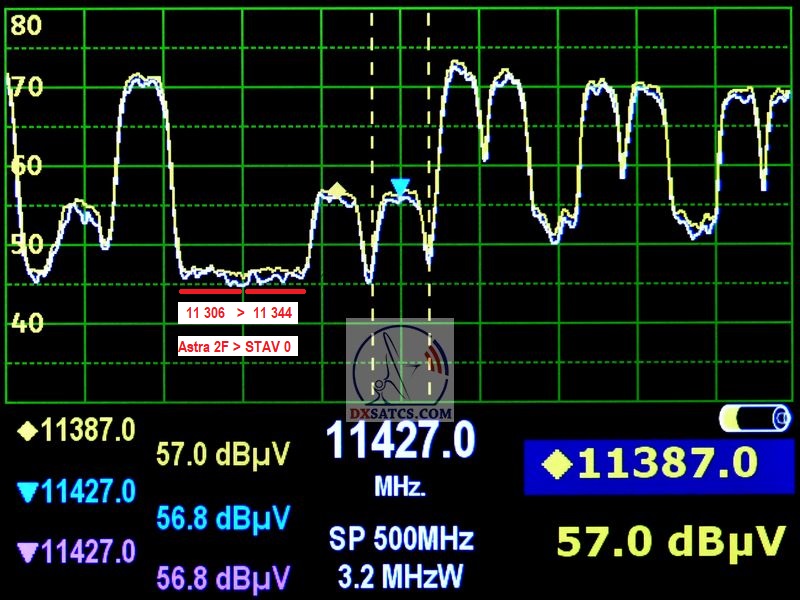

  Mimoriadna nie typická špička v amplitúde výkonu a kvality s približnou periodicitou výskytu
 1-3x za 30 dní zaznamenaná v danom časovom okne od 19:00 do 00:00 seč v H aj vo V spektre
                                                        dňa 17.4.2021

         Astra 2E : H- frekvenčné spektrum horizontálneho vektora vlnenia                      Astra 2E : V- frekvenčné spektrum vertikálneho vektora vlnenia




                                                                        ( update date : 21.4.2021 )


►Názov štúdie : potom čo v tretej prípadovej štúdii autor Roman Dávid skúmal frekvenčné vyladenie a priepustnosť konkrétneho
vlnovodného komponentu na tej v súčastnosti najvyššej využívanej frekvencii vo vertikálnej polarizácii,konkrétne f=12 363 MHz,
z konštelácie troch geostacionárnych objektov Astra 2E/2F a 2G v diagrame UK SPOT BEAM pásma KU,v dnes publikovanej štúdii
autor zacieli svoju pozornosť naopak na tú najnižšiu aktívne vyťažovanú frekvenciu f=10 714 MHz (-1649 MHz) objektu Astra 2E,
vo frekvenčnom spektre horizontálneho vektora vlnenia aby tým v praxi overil stupeň vyladenia a priepustnosti vlnovodného komponentu,
ktorý je súčasťou celého systémového riešenia v ohnisku sekundárneho žiariča Prodelin 450 cm.

►Cieľ štúdie : súčasťou systematického výskumu,potom čo si vlnovodný komponent navrhnem a vyrobím,je jeho aplikácia a testovanie
v ostrej prevádzke,keď podrobujem analýze jeho frekvenčné vyladenie a priepustnosť z hľadiska výberu konkrétneho ortogonálne
polarizovaného vlnenia V/H a to typicky na troch až piatich frekvenciách z celého frekvenčného spektra od fmin=10 700 po fmax=12 750 MHz
pásma KU.

Venujem detailnú pozornosť osobitým prípadom spektra ako je napríklad nasledovná situácia :

→ na dvoch susedných (alebo v niektorých prípadoch identických) frekvenciách sú z hľadiska frekvenčného plánovania poziciované 2 nosné
vysielané v rovnakej (v niektorých prípadoch opačnej) polarizácii, koncentrované ale do dvoch rôznych vyžarovacích diagramov s mimoriadne
vysokou výkonovou disproporciou alebo nepomerom v intenzite výkonu v mieste meraní.Pri tomto spektrálnom postavení sa najčastejšie
vyskytne disfunkcia s možnosťou stabilného spracovania dvoch vlnení

typickým príkladom je : A2F_12 324 MHz_V > 12 363 MHz_V atď.    ..... viď. prípadová štúdia č.3

Následne detailne skúmam a ukladám do pamäte stav frekvenčného spektra,cyklické alebo necyklické zmeny v spektre,prípadné zarušenie
spektra,spôsobené spravidla interným nie externým zlyhaním v aplikovanom systémovom riešení a v neposlednom rade skúmam pomocou
signálneho monitoringu vývoj v signálnej kvalite,aby som následne nedobudol čo najkomplexnejší a čo najobjektívnejší pohľad.

Cieľom tejto štúdie je vykonať dokazovanie o stabilnej a každodennej možnosti príjmu z f=10 714 MHz_SKY UK,bez jedinej pixelácie a straty
v kontinuite LOCKU nosnej v rozsahu minimálne 4 až 8+ hodín denne v závislosti od aplikovaného tunera na základe troch po sebe idúcich
cykloch meraní vyzualizovaných v súradnicovom zobrazení vzájomnej závislosti medzi SNR/Q/Pwr/BER/t.
Horná hranica (8) platí pre dvojitý DVB-S2X tuner Si21662 a spodná hranica (4) pre DVB-S2 tuner TBS 5927.Pochopiteľne,dokazovanie v troch cykloch
meraní signálneho monitoringu od 16 do 18.3.2021 som vykonával len na DVB-S2 tunere TBS.


►Popis doterajšieho stavu pri príjme z f=10 714 MHz za obdobie posledných dvanástich mesiacov : až do odhalenia a odstránenia konkrétnej
systémovej rezervy som zaznamenal len jeden opakujem jeden náhodný LOCK nosnej za celý rok 2020/2021.Na základe dnes uverejneného
dokazovania môžem s plnou istotou potvrdiť že príčinná podmienenosť alebo kauzalita tohto stavu primárne nesúvisela s trvalo nízkou intenzitou
vo vyžiarenom mikrovýkone EIRP pod 30 dBW v mieste príjmu Lučenec z TP 41,tá bola až sekundárna.
Trvalo nízka výkonová mikrointenzita v praxi znamená,že aj mňou zadefinovaná skupina takzvaných "čakateľov na náhodný,alebo nestabilný LOCK"
s inštalovaným priemerom sekundárneho žiariča od 180 do 300 cm,nedokáže v súčastnosti zaznamenať ani jeden krát signálny model tvorený jedným
kontinuálnym LOCKOM nosnej v dĺžke 60 minút,za obdobie dvanástich mesiacov na danej f=10 714 MHz v aktuálnych výkonových intenzitách
na Slovensku. Aj dnešné dokazovanie determinuje postup v mojej vedecko-výskumnej činnosti z predchádzajúceho stavu :

1, Žiadny alebo len náhodný LOCK jeden krát za rok > do súčastného stavu stabilný príjem bez jedinej pixelácie rádovo v jednotkách hodín denne

2, Z predchádzajúceho stavu stabilný LOCK rádovo v jednotkách hodín denne > do súčastného stavu dokázateľne celodenne stabilný príjem
bez jedinej straty v kontinuite LOCKU (pochopiteľne predchádzajúce tvrdenie neplatí pre TP s výkonovou mikrointenzitou pod EIRP=23 dBW,
pretože aj také sa vo frekvenčnom spektre A2E/A2F/A2G nachádzajú)


►Základ signálneho reťazca ostáva nemenný : všetky výsledky meraní sú odvodené len od tejto apertúry,koncentrovanej na nízke
výkonové  a východoeurópske mikrointenzity v Britskom vyžarovacom diagrame

     Všetky merania v tejto prípadovej                Táto prípadová štúdia pojednáva o             SKY UK na f=10 714 MHz_H
     štúdii sú odvodené od priemeru                     príjme z vyžarovacieho diagramu            C/N Lock min.=6.5 dB_DVB-S/QPSK/SD
    sekundárneho radianta D=450 cm                              UK SPOT BEAM                               Channel 4 London , Film 4 , E4 ...
                                                                               Lučenec_48.33°N - 19.67°W



►Aktuálne obsadenie PAT mriežky v pakete SKY UK na f=10 714 MHz_H.pol dňa 18.3.2021 o 8:22 SEČ



►Astra 2E_UK footprint : Analýza frekvenčného spektra horizontálneho vektora vlnenia v rozsahu od 10 700 do 10 900 MHz

→ digitálny analyzátor v spektre fixuje/drží špičku amplitúdy za účelom zdokumentovania miernej oscilácie v intenzite mikrovýkonu
→ kvantifikácia,alebo tiež výpočet nosných a dokazovanie o ich reálnej prítomnosti v spektre H.vektora v mieste meraní

                                        10 714 MHz  > 10 773 MHz  > 10 803 MHz  >  10 891 MHz



►Astra 2E at 28.5°E-UK SPOT BEAM : 10 714 MHz-H.pol _ PAKET Sky UK_analýza kvality príjmu

→Výsledok analýzy kvality príjmu z digitálneho analyzátora Televes H60 dokumentuje práve prebiehajúcu špičku v kvalite príjmu
v každodenne sa opakujúcom jednom až dvoch časových oknách od 10:10 do 10:15 SEČ a od 12:10 do 12:30 SEČ
→na základe výsledkov mojich porovnávacích testov analyzátorov rôznych značiek,ktoré sa hrdia označením "profesionálne"môžem potvrdiť
že až 98% z nich vyhodnotí aktuálnu situáciu na tomto a väčšine ostatných transpondéroch v britskom diagrame označením : NO SIGNAL !!!

poznámka pod čiarou : nerozumiem ako môže prevažná väčšina výrobcov analyzátorov spektra uvádzať na trh výrobky v cenách od 3 do 5 000 EUR
pričom ich prahová citlivosť je výrazne (nie mierne) nižšia ako pri niektorých (nie všetkých) a hlavne neporovnateľne lacnejších satelitných receiveroch
v cene napríklad 100 EUR.Z hľadiska aplikačného určenia,vo význame Analyzátor spektra versus Satelitný receiver v tomto prípade síce porovnávam
hrušky s jablkami ale je pochopitelné a normálne že zákazník ktorý investuje napríklad 5-10 000 EUR do digitálneho analyzátora satelitného príjmu
(vyrábaného v malých výrobných sériách,za danú cenu práce atď.,rádovo v stovkách kusov napr. v Nemecku) očakáva od prístroja vyššiu prahovú
citlivosť ako má bežný a vo veľkých výrobných sériách vyrábaný (typicky v Číne) satelitný receiver v MO cene rádovo od 100 do 200 EUR .
Výsledok je v prevažnej väčšine prípadov presne opačný a zákazník je sklamaný.

Pri modele digitálneho analyzátora Televes H60 som až výskumom a osobitným návrhom a naladením signálneho reťazca dospel k súčasnej
HW konfigurácii pri ktorej tento model stabilne identifikuje aj nosné s FEC=5/6 z konštelácie satelitov Astra 2E/2F/2G,pri danej výkonovej mikrointenzite
v mieste meraní,pretože pôvodne to skrátka nebolo možné pri FEC=5/6 .

                                                                                            ( 19.3.2021 )


DOKAZOVANIE č.1,2,3 : ASTRA 2E-28,E°E_UK SPOT BEAM_Britský vyžarovací diagram
                                 10 714 H_TP 41 : DVB-S/QPSK Sky UK SD
Nepretržitý monitoring signálnych parametrov _Lučenec/Slovenská republika


Deskripcia faktov :

a,Deň záznamu : 16/17/18.3.2021_Lučenec/Slovenská republika

b,Signálny model príjmu : je každodenne tvorený z dvoch časových okien

1, Doobedňajšie _ približne od 8:30 SEČ do približne 13:30 až 14:00 SEČ s typickou špičkou v kvalite príjmu okolo MER=7 dB

2, Večerné _ približne od 20:00 SEČ do približne 00:00 SEČ s typickou špičkou v kvalite príjmu okolo MER=6,5 dB

c,Celkový čas kontinuálneho LOCKU alebo Locked Uptime :  pozri stopky v ľavom dolnom rohu

d,Analýza grafu :  jeden konštantne prítomný LOCK na frekvencii f=10 714 MHz-H v trvaní od približne štyroch do takmer
piatich hodín každý deň v doobedňajšom časovom okne,s priebežným odstupom signál/šum v rozsahu od SNR=5,5 do
SNR=7,2 dB , typicky bez jedinej pixelácie a zamrznutia.Prvý výpadok v kontinuite LOCKU nosnej spolu so zamrznutím
a pixeláciou obrazu nastáva každý deň približne od 13:20 do 14:00 SEČ .

e, Stav atmosféry :  0-1/8 jasno-2/8 takmer jasno alebo 3/8 malá oblačnosť

  - Nepretržitý monitoring signálnych parametrov na f=10 714 MHz počas doobedňajšieho časového okna z družice Astra 2E-28,5°E-

                          -16.3.2021-                                                       -17.3.2021-                                                          -18.3.2021-

                                             - Dosiahol som jeden kontinuálny LOCK bez prítomnosti čo i len jednej pixelácie -
                    v dĺžke : 4 hodiny                                       v dĺžke : 4 hodiny a 37 minút                            v dĺžke : 4 hodiny a 57 minút




► 16.3.2021 :  3 vzorky z okamžitého stavu v signálnom monitoringu,ktoré zrkadlovo pravdivo demonštrujú realitu príjmu v danom čase

                        09:27 SEČ _ dňa 16.3.2021                     10:11 SEČ _ dňa 16.3.2021                     13:43 SEČ _ dňa 16.3.2021
                          Locked Uptime : 00:08:04                        Locked Uptime : 00:52:03                     Not Locked Uptime 04:23:51





►17.3.2021 :  3 vzorky z okamžitého stavu v signálnom monitoringu,ktoré zrkadlovo pravdivo demonštrujú realitu príjmu v danom čase

                                08:59 SEČ _ dňa 17.3.2021                     11:22 SEČ _ dňa 17.3.2021                     14:01 SEČ _ dňa 17.3.2021
                                 Locked Uptime : 00:16:03                        Locked Uptime : 02:38:46                     Not Locked Uptime 05:18:20





►18.3.2021 :  3 vzorky z okamžitého stavu v signálnom monitoringu,ktoré zrkadlovo pravdivo demonštrujú realitu príjmu v danom čase

                               09:03 SEČ _ dňa 18.3.2021                     11:30 SEČ _ dňa 18.3.2021                     14:02 SEČ _ dňa 18.3.2021
                                Locked Uptime : 00:03:20                        Locked Uptime : 02:30:53                       Not Locked Uptime 05:02:07




►Analýza stavu príjmu počas nočného časového okna : stabilný príjem,bez jedinej pixelácie dokázeteľne uskutočňujem približne od 20:00 SEČ
do približne 00:00 SEČ s typickou,nie mimoriadnou špičkou v kvalite príjmu okolo MER=6,5 dB.

                      Viď. nasledovný dôkaz v podobe signálneho monitoringu počas nočného časového okna

                                                S tunerom TBS 5927 - nočné časové okno
                                                                          11.5.2021



► Video ukážky z príjmu : ukážky z nekódovaného vysielania v mozaikovej konštelácii streamov s britskými TV sieťami Channel 4,Film 4,
E4 atď z transpondéra TP 41 družice Astra 2E na 28,5°E na f=10 714 MHz_H uskutočnené v meste Lučenec.

...

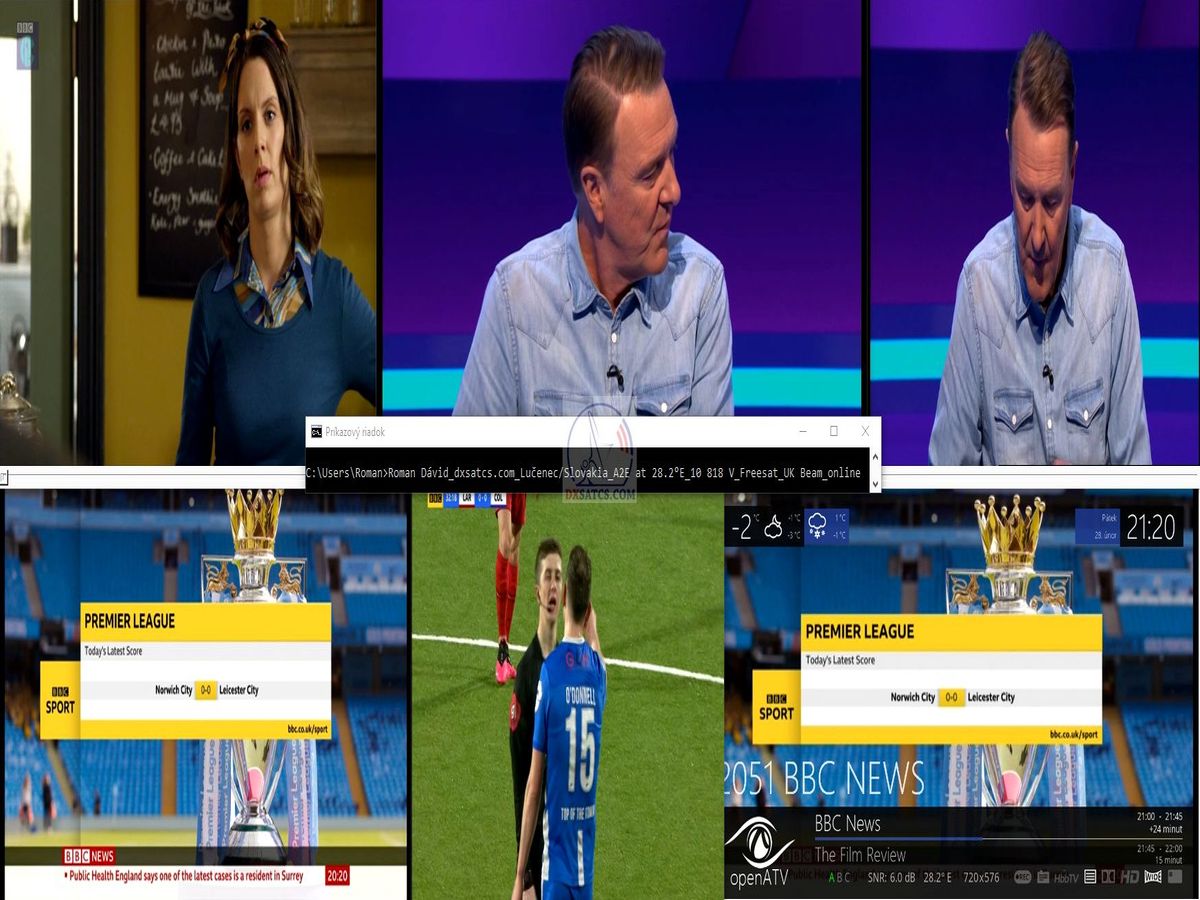

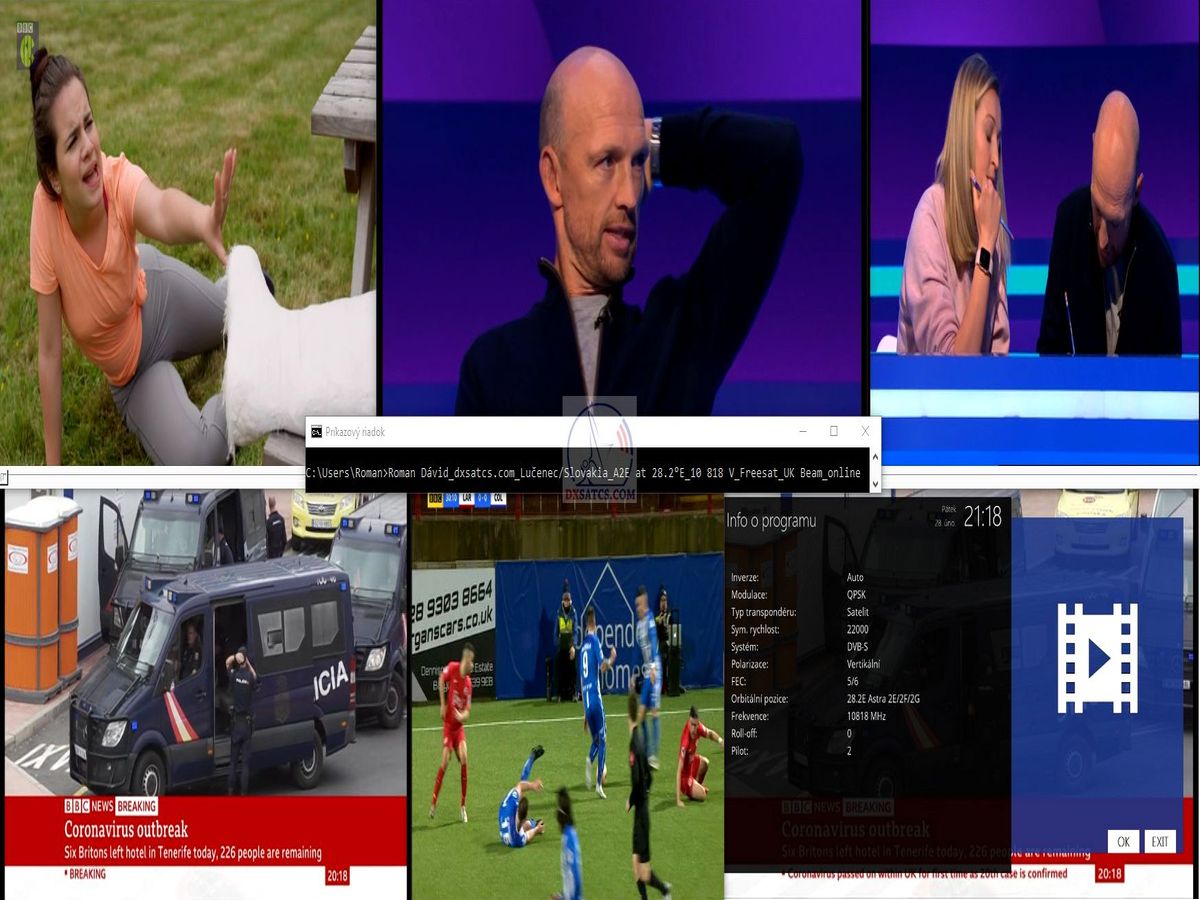

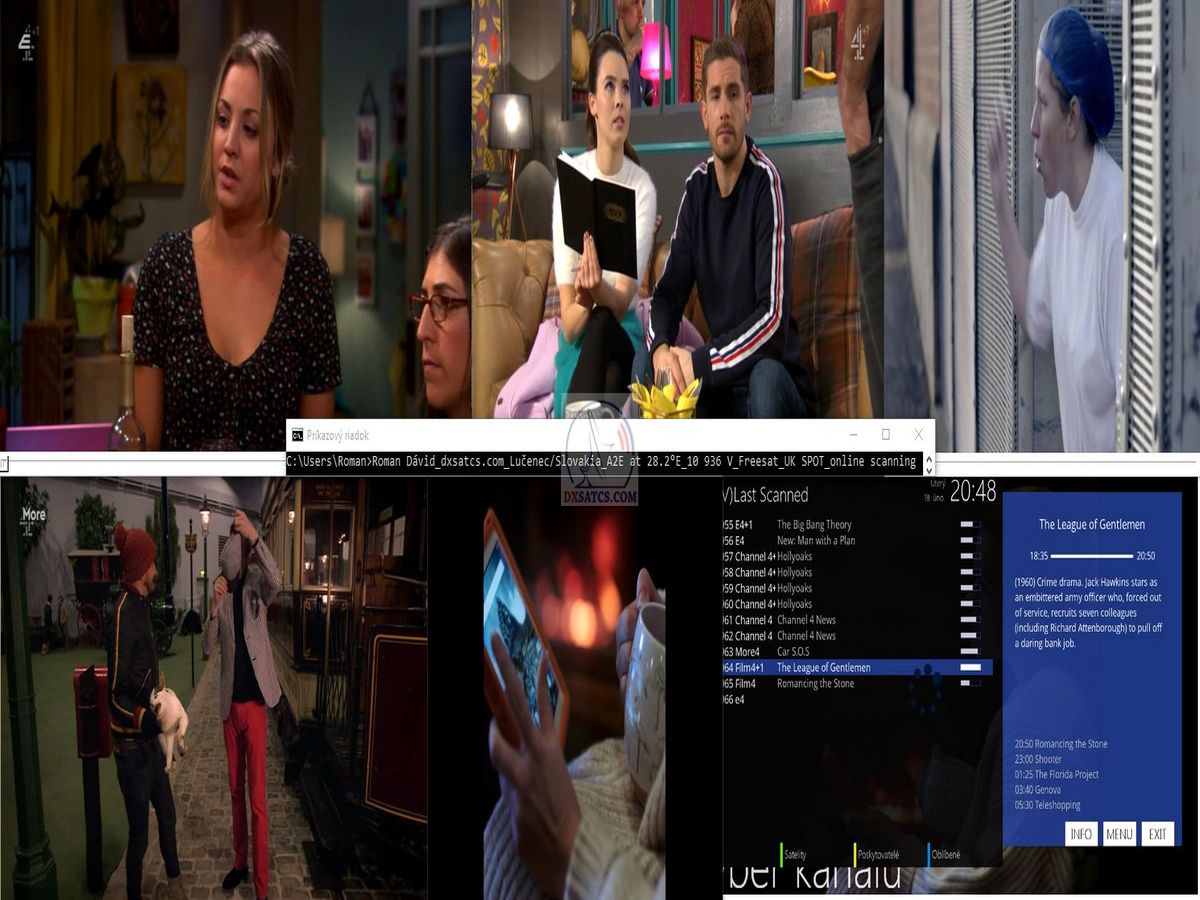

► Galéria z vysielania britských,škótskych a írskych SD okruhov Channel 4,Film 4,E4,More 4 UK atď vo vyžarovacom diagrame
UK SPOT BEAM  so špičkami v kvalite príjmu na f=10 714 MHz-H.pol.



►20.10.2020 _ NÁZOV TÉMY :  Vizualizácia signálneho modelu a časového okna v súradnicovom zobrazení vývoja kvality "SNR"
za jednotku času "t", pri príjme TP 116 v britskom vyžarovacom diagrame družice Astra 2E .

Synopsia : Na základe cyklického,alebo každodenne sa opakujúceho a plne porovnatelného vývoja (SNR/t) v intenzite vyžiareného
mikro-výkonu (EIRP-dBW) v mieste meraní na TP 116,mohol autor Roman Dávid tento priam modelový priebeh
vizualizovať v súradnicovom zobrazení,aby tým čo najpresnejšie demonštroval kvalitu príjmu a kontinuitu "LOCKU" nosnej.


Úvod témy : Ak som zadefinoval a zaviedol do teórie satelitného príjmu pojem "Signálny model (24h)" ktorý slúži k demonštrácii dostupnosti
signálu v danom mieste a v danom čase,potom pojem alebo  jednotka "Časové okno" mi poslúži k detailnejšej analýze vývoja kvality príjmu
v presne stanovenej časovej jednotke,v tomto prípade t=45 minút.
Skrátka hľadal som vhodný analytický nástroj,ktorý by stanovený signálny model vizualizoval v grafe,alebo detailnejšie povedané jedno,
alebo všetky časové okná v 24-hodinovom časovom cykle.Je nespochybnitelné že súradnicové zobrazenie vývoja signálnym parametrov ako sú
SNR,BER a kvalita Q,alebo slovníkom diferenciálnej geometrie povedané dráh pohybujúcich sa signálnych bodov za presne danú časovú jednotku,
vylučuje možnosť výkladovej rôznosti,akejkoľvek diskusie a prípadných pochybností o pravdivosti publikovaných údajov.
Polopate povedané jeden graf,ako základný analytický nástroj,ktorý v súradnicovom zobrazení vizualizuje signálny model (24h),
alebo časové okno (45min.) má neporovnateľne vyššiu výpovednú hodnotu ako 100 slov.

Jadro témy : Autor vizualizuje v súradnicovom zobrazení ním zadefinované a cyklicky sa opakujúce časové okno od 8:05 do 8:45 SEČ/CET
transpondéra TP 116 družice Astra 2E_paket SKY UK HD .

Vizualizácia priebehu a  vývoja kvality v danom časovom okne za jednotku času t=45 min sa týka nasledovného paketu SKY UK :

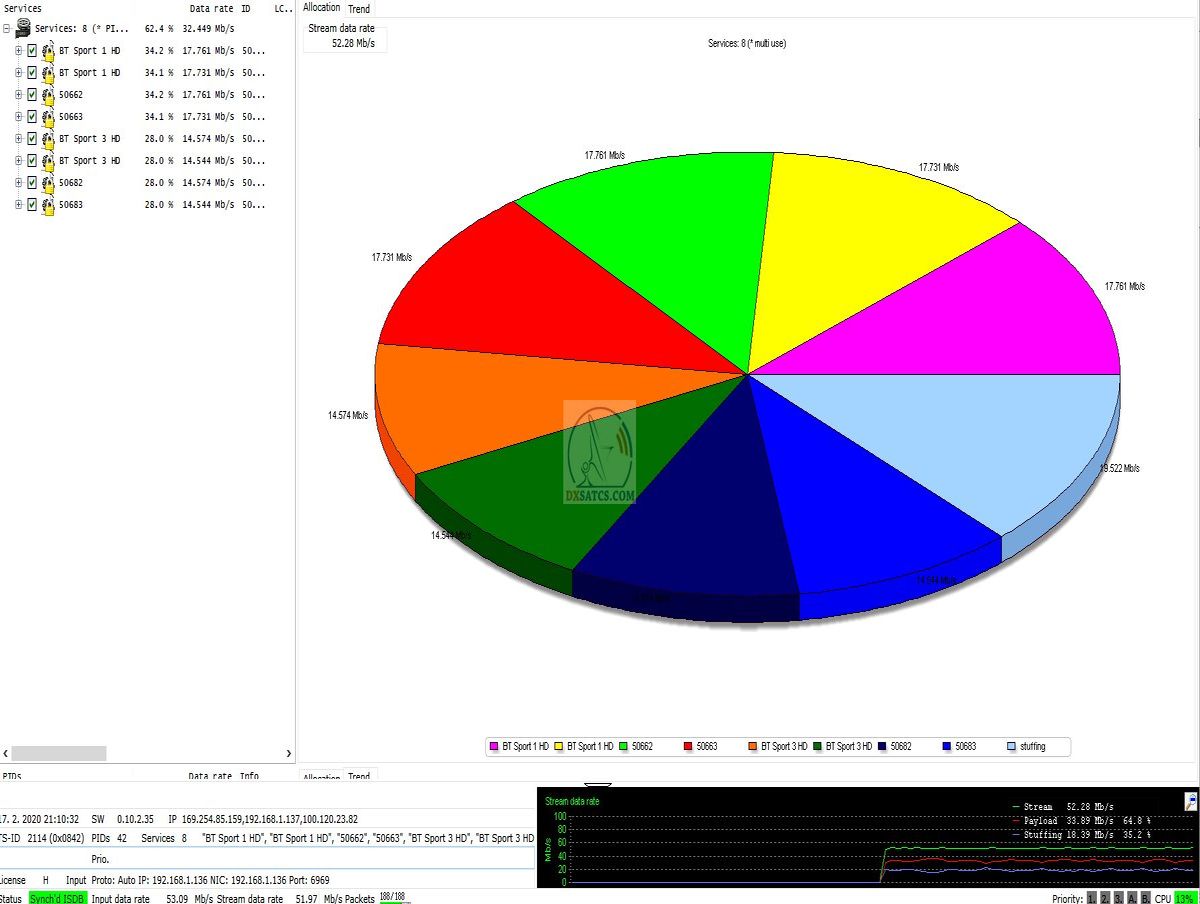

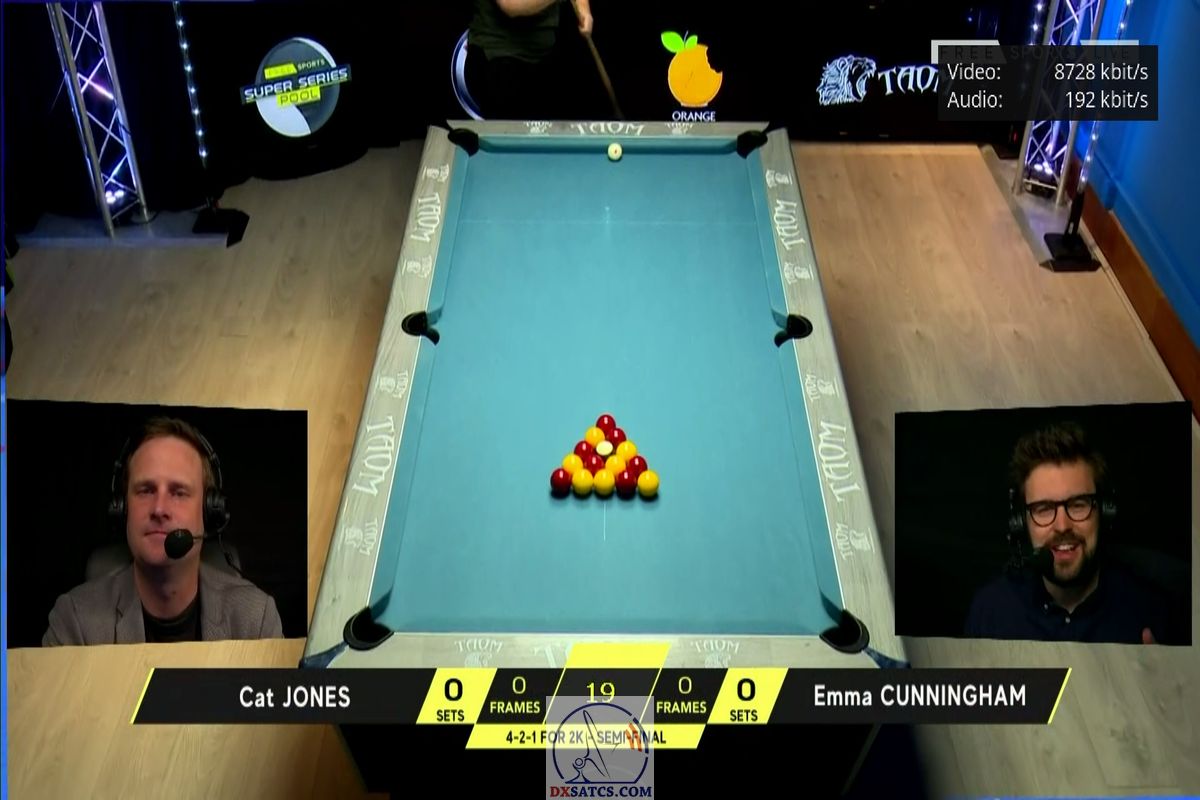

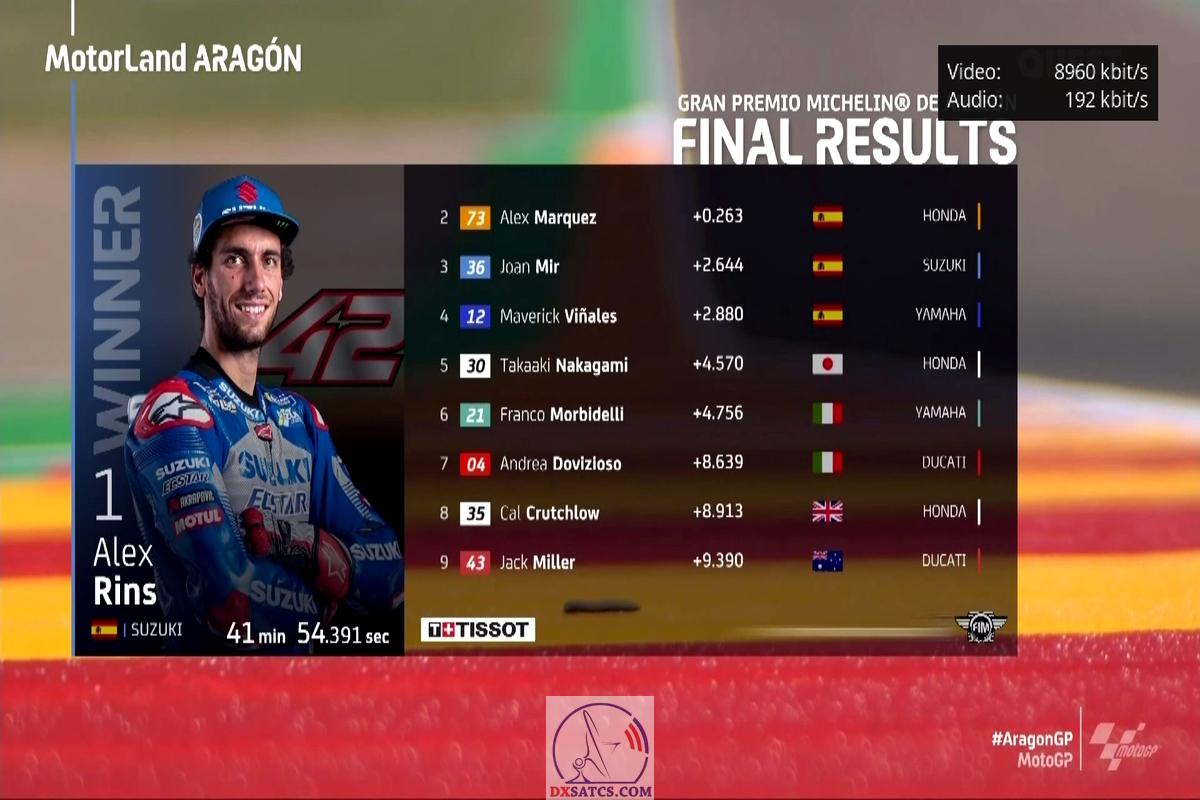

 Výsledky informatívnych meraní V+A bitovej rýchlosti v jednotke kbit/sec v analyzovanom pakete SKY UK HD na f=11 426 MHz
                          S4C  HD                                                 QUEST  HD                                               Free Sports HD


      *S4C : Prvý tv kanál určený pre komunitu viac ako 700 000 obyvateľov,ktorá hovorí keltským jazykom Waleština

    Poveternostné podmienky pri analýzach,ktoré som vykonával dňa 14/15/16.10.2020 : prevažoval hustý dážď

  daný sekundárny radiant:Prodelin 4.5m       Astra 2E-28,5°E_UK SPOT BEAM            Astra 2E > MOZAIKA TP 116
  miesto inštalácie : Lučenec/Slovensko     miesto výskumu : Lučenec/Slovensko                 dňa 19.10.2020



Moja vedecko-výskumná prax potvrdila nasledovné :

1,Signálny model (24h) transpondéra č.116 je v danom mieste príjmu a s daným priemerom sekundárneho radianta D=450 cm
zložený z dvoch časových okien,ktoré sa každodenne "otvárajú" s približným odstupom 8 až 10 hodín.Dnešná téma pojednáva
a analyzuje konkrétne prvé časové okno (pomenúvam ho označením ranné),ktoré sa s nezvyčajne vysokou presnosťou otvára
každý deň od 8:15 do 8:19 stredoeurópskeho času (aj v prípade extrémne zhoršených poveternostných podmienok v atmosfére
-pri hustom daždi) a zatvára od 8:39 do 8:43 stredoeurópskeho času.

2,Z hľadiska jedného z hlavných atribútov,ktorým je každodenný alebo cyklicky sa opakujúci faktor výskytu daného časového okna
s plne porovnatelnou minútou vzniku a zániku,pri započítaní času nábehovej a dobehovej hrany,potom musí moje prvotné označenie
tohoto javu ako "signálna anomália" prejsť rektifikáciou,pretože mojou praxou potvrdená cyklickosť tohto časového okna respektíve
javu sa vymyká z definície pojmu anomália,inými slovami nepravidelnosť alebo odchýlka od normálneho stavu.
Pochopitelne,ak je normálom konštantná alebo celodenná prítomnosť vysoko-kvalitného signálu,potom je označenie "anomália"
pre tento prípad oprávnená,ale z hľadisla atribútu cyklickosti výskytu tohto "ranného" signálneho okna už toto pomenovanie
nemá fyzikálnu opodstatnenosť a nebudem ho viac v tomto kontexte používať.

3,Musím pripomenúť že jedine "Referenčná frekvencia f0=11 426 MHz" pre britský diagram družice Astra 2E nenesie v sebe atribút
nutnosti definovania časových okien v jednom 24 hodinovom cykle meraní,pretože za predpokladu že útlmová krivka atmosféty
pre toto frekvenčné spektrum nedosiahne svoje maximum (napríklad pri hustom snežení),potom je jej príjem s daným priemerom
D=450 cm celodenne stabilný a aj pri rannom minime v intenzite vyžiareného výkonu EIRP okolo 8:00 stredoeurópskeho času
je prítomná signálna rezerva okolo MER=1,5-2 dB.(a naopak od približne 20:00 do 02:00 CET špička kvality každodenne kulminuje
od MER=7,2 do MER=8,2 dB )

  Vizualizácia časti signálneho modelu TP 116,konkrétne ranného časového okna od 8:05 do 8:45 SEČ v mieste výskumu .

>            dňa 14.10.2020                               >            dňa 15.10.2020                               >            dňa 16.10.2020
>špička kvality SNR=7,2 dB_8:25 SEČ           >špička kvality SNR=7,3 dB_8:23 SEČ           >špička kvality SNR=7,0 dB_8:27 SEČ
>posledný LOCK : 8:43:08 SEČ                     >posledný LOCK : 8:42:56 SEČ                     >posledný LOCK : 8:40:08 SEČ



>            dňa 14.10.2020                               >            dňa 15.10.2020                               >            dňa 16.10.2020
> ONLINE VIDEO Dôkaz / download              > ONLINE VIDEO Dôkaz /download                > ONLINE VIDEO Dôkaz / download




zdrojovanie použitej literatúry :

01,autor v téme diferenciálnej geometrie (krivky a plochy a ich definovanie...) čerpal vedomosti z nasledovnej publikácie
autor : Bohuslav Hostinský-Diferenciální geometrie křivek a ploch (Praha-1950)_bol význačný český matematik a fyzik

.

Názov výskumného projektu:Referenčné hladiny zisku pre paraboly s priemerom od 180 do 450 cm v KU pásme



►DX Satellite Reception analysis : Astra 2E-Eutelsat 28E
►Reference frequency "f0"
►Signal model for a defined point of reception
►Frequency spectrum and reception quality analysis from 10 700 to 11 750 MHz_V+H,
►List of frequencies,UK Spot beam,Videos ...

►Autor Roman Dávid zavádza do satelitnej praxe pojem referenčná frekvencia "f0" pre nastavenie antén
na satelit Astra 2E-Britský vyžarovací diagram,ktorá verifikuje vysielanie v britskom vyžarovacom diagrame a prítomnosť
ekvivalentnej hladiny zisku antény k stanovenému priemeru D=450 cm pre región východnej Európy
►Autor stanovuje atribúty pre zaradenie do kategórie referenčná frekvencia "f0"
►Autor závádza do satelitnej praxe pojem "signálny model" ako vzťah medzi kvalitou príjmu a jeho dostupnosťou
v presne stanovených časových oknách počas dňa
►Autor analyzuje frekvenčné spektrum a kvalitu príjmu v rozsahu od 10 700 do 11 750 MHz
►Autor prezentuje výsledky príjmu britských platených a  verejnoprávnych tv okruhov SKY,BBC a ITV
v multiplexnom zobrazení,pri ktorom sleduje online dva až sedem tv streamov na jednej obrazovke+jeden
verifikačný stream s  reálnou kvalitou satelitného príjmu v meste Lučenec na výstupe z antény Prodelin 4.5m



                 Autorov úvod k tejto téme : Britský vyžarovací diagram družice Astra 2E

Britský vyžarovací diagram UK SPOT BEAM z trojice satelitov Astra 2E/2F/2G bude zohrávať kľúčovú úlohu
v ďalšom pokračovaní môjho výskumného projektu zameranom na demonštráciu ekvivalentnej hladiny ZISKU
k stanovenému priemeru pre paraboly s priemerom od 370 do 450 cm v KU pásme pre oblasť východnej Európy.
V spojitosti s dnes publikovaným prvým dielom,uvádzam do praxe satelitného príjmu pojmy ako Referenčná
frekvencia "f0" a jej atribúty pre správny výber,Signálny model pre moju zemepisnú oblasť atď.
Nespornú obsahovú hodnotu publikovaných informácií podčiarkuje aj fakt,že mozgový trust Czech & Slovak DX
Satellite Club z Lučenca je tým prvým a zároveň jediným miestom na slovenskom internete v ktorom si teória
a prax družicového príjmu služby FREESAT UK a SKY UK podávajú ruky a vyjadrujú tým vzájomnú súhru alebo harmóniu


►►Astra 2E-28.5°E-UK beam : Názov výskumného projektu_The name of the research project
Referenčné hladiny zisku pre paraboly s priemerom menším alebo rovným d<=450 cm pre KU pásmo
         The Reference gain levels for antennas with a diameter of D<=4.5m in KU Band

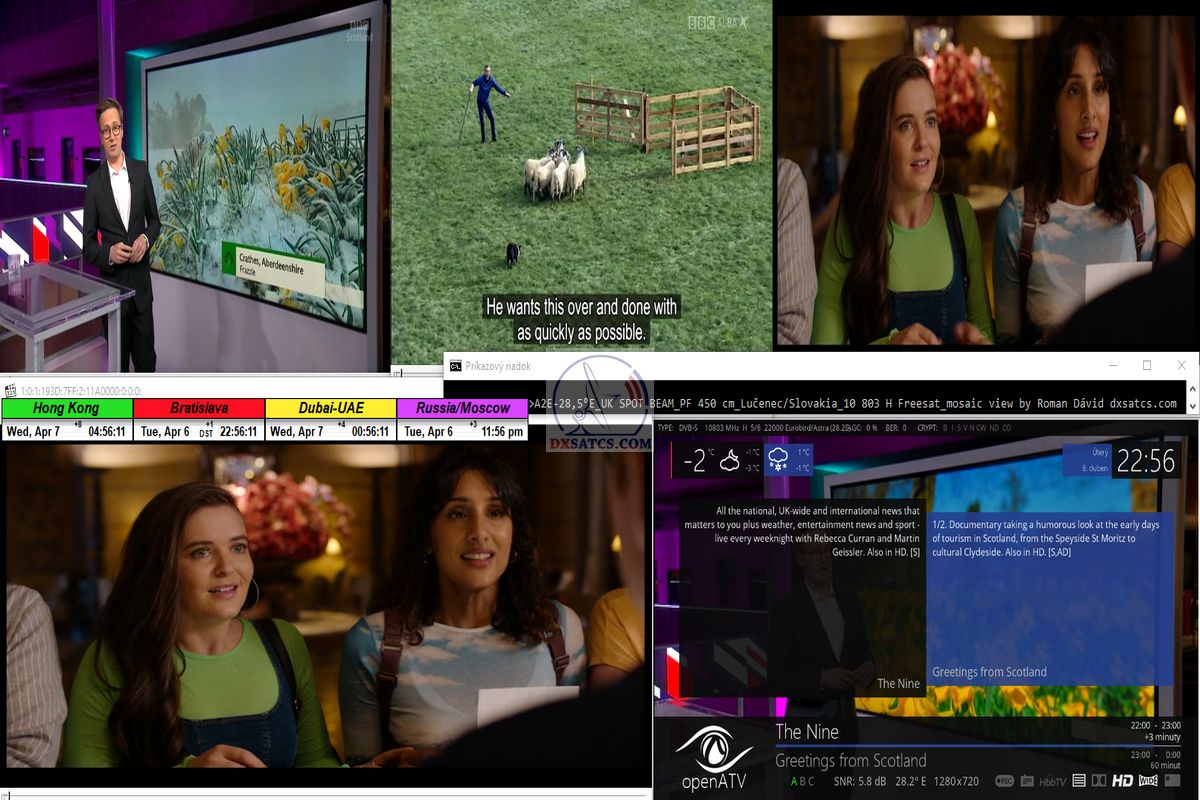

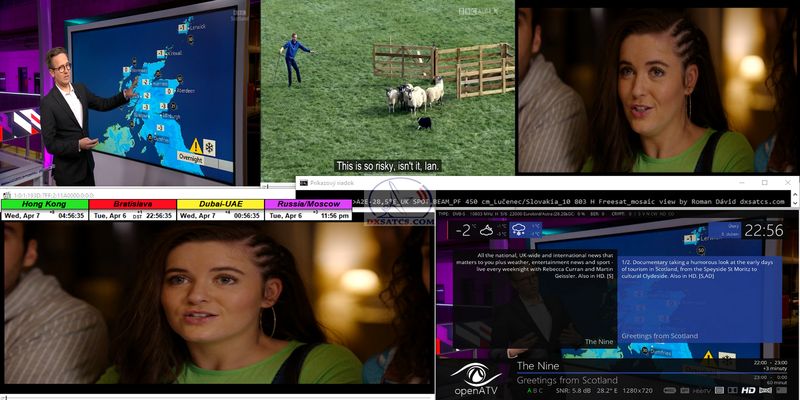

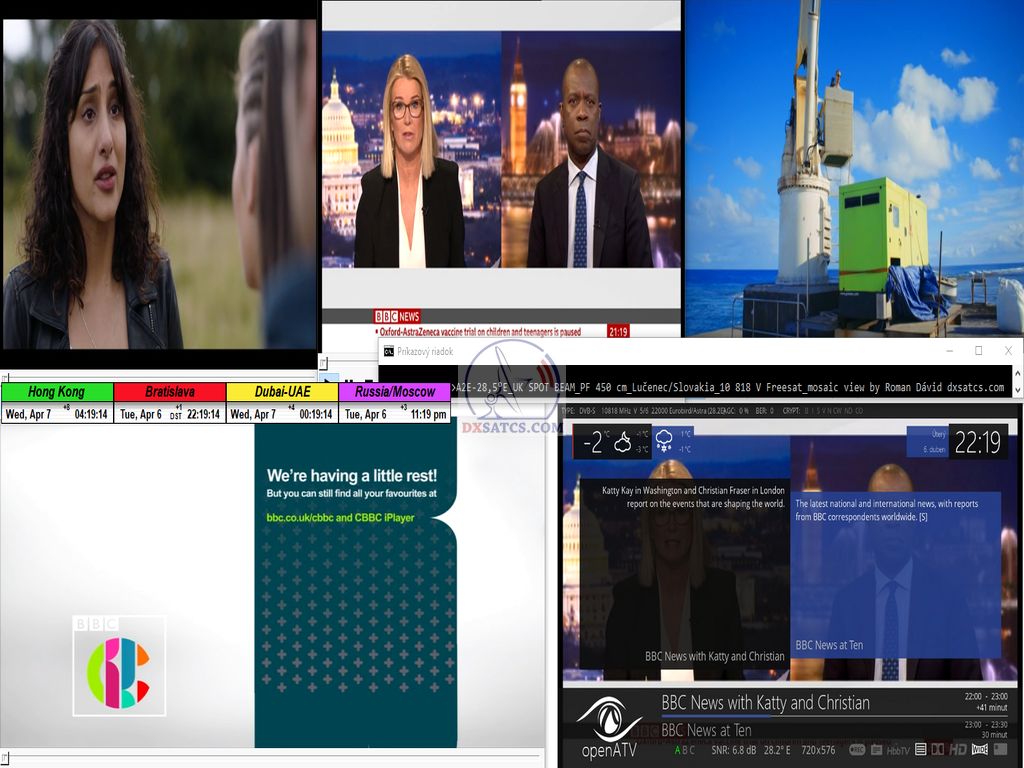

Multiplexné zobrazenie typicky štyroch až siedmych "živých" SD alebo HD streamov a jedného verifikačného online streamu,ktorý zobrazuje
reálnu kvalitu satelitného vysielania v Lučenci,vylučuje akékoľvek diskusie alebo otázky či sa naozaj jedná o príjem britskej satelitnej
                             tv siete Freesat z družice Astra 2E z orbitálnej pozície 28,5° východne-viď.video sekcia.

                                                      10 803 MHz-H. pol.-tp 47-UK beam : BBC




the spectrum of the horizontal vector in the range from 5 to 50 mh

►►Astra 2E-28.5°E-UK beam : The Astra 2E satellite_technical parameters,maps of beams etc...

                                                                  source : www.ses.com
                                                                             download pdf

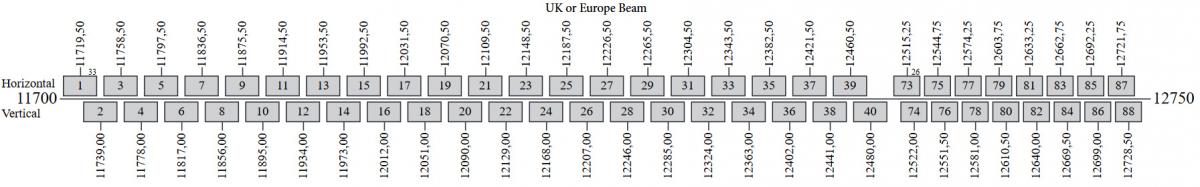

►►Astra 2E-28.5°E-UK or EUROPE beam-KU band : DOWNLINK Frequency Plan for the regions EUROPE & UK

                     10 700 - 11 700 MHz _linear V+H                     11 700 - 12 750 MHz_linear V+H


►►Astra 2E-28.5°E-UK beam-reception : Frequency chart / parametre vysielania

-Frequency/Polarisation	----------Provider/Channel----------	---SR---	---FEC---	---Footprint---	---Antenna---	---DVB/Encryption---
10 714 MHz -H-          tp 41	SKY UK  (Channel 4,Film 4,More 4 ...)	22 000	5/6	UK Beam	depending on the location	DVB-S
10 758 MHz -V-         tp 44	FREESAT UK  (ITV London,ITV 2,ITV 4 ... )	22 000	5/6	UK Beam	depending on the location	DVB-S
10 773 MHz -H-         tp 45	FREESAT UK  (BBC 1,BBC 2,BBC 4 ... )	22 000	5/6	UK Beam	depending on the location	DVB-S
10 788 MHz -V-         tp 46	FREESAT UK  (BBC 1,BBC 2 ... )	22 000	5/6	UK Beam	depending on the location	DVB-S
10 803 MHz -H-         tp 47	FREESAT UK  (BBC 1,BBC Scotland... )	22 000	5/6	UK Beam	depending on the location	DVB-S
10 818 MHz -V-         tp 48	FREESAT UK  (BBC 1,BBC 2,BBC News ... )	22 000	5/6	UK Beam	depending on the location	DVB-S
10 847 MHz -V-         tp 50	FREESAT UK HD  (BBC 1 HD,BBC 2 HD,CBBC HD ... )	23 000	3/4	UK Beam	depending on the location	DVB-S2/8PSK/MPEG-4/HD
10 891 MHz -H-         tp 53	FREESAT UK  (ITV London,ITV 2 ... )	22 000	5/6	UK Beam	depending on the location	DVB-S
10 906 MHz -V-         tp 54	FREESAT UK  (ITV,STV,UTV,ITV 3 ... )	22 000	5/6	UK Beam	depending on the location	DVB-S
10 936 MHz -V-         tp 56	SKY  UK   (E4,Channel 4,More4,Film4 UK ...)	22 000	5/6	UK Beam	depending on the location	DVB-S

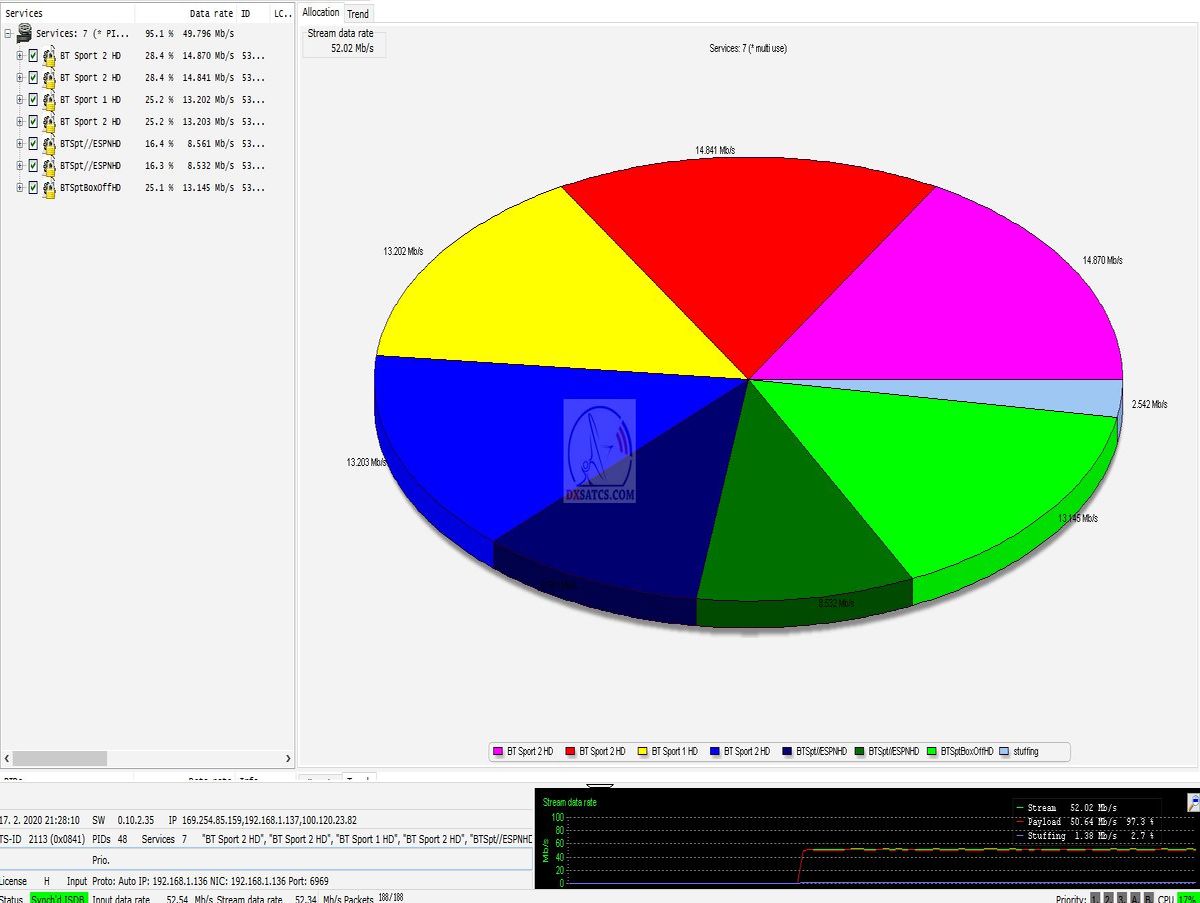

11 386 MHz -H-         tp 113	SKY UK HD  (BT Sport HD ...)	29 500	8/9	UK Beam	depending on the location	DVB-S2/QPSK /Videoguard
11 386 MHz -V-         tp 114	SKY UK HD  (BT Sport HD ...)	29 500	8/9	UK Beam	depending on the location	DVB-S2/QPSK/Videoguard
11 426 MHz -H-         tp 115	BBC (FREESAT)	27 500	2/3	UK Beam	depending on the location	DVB-S/MPEG-4/Conax
11 426 MHz -V-         tp 116	SKY UK HD	29 500	8/9	UK Beam	depending on the location	DVB-S2/QPSK
	S4C HD					MPEG-4/HD/FTA

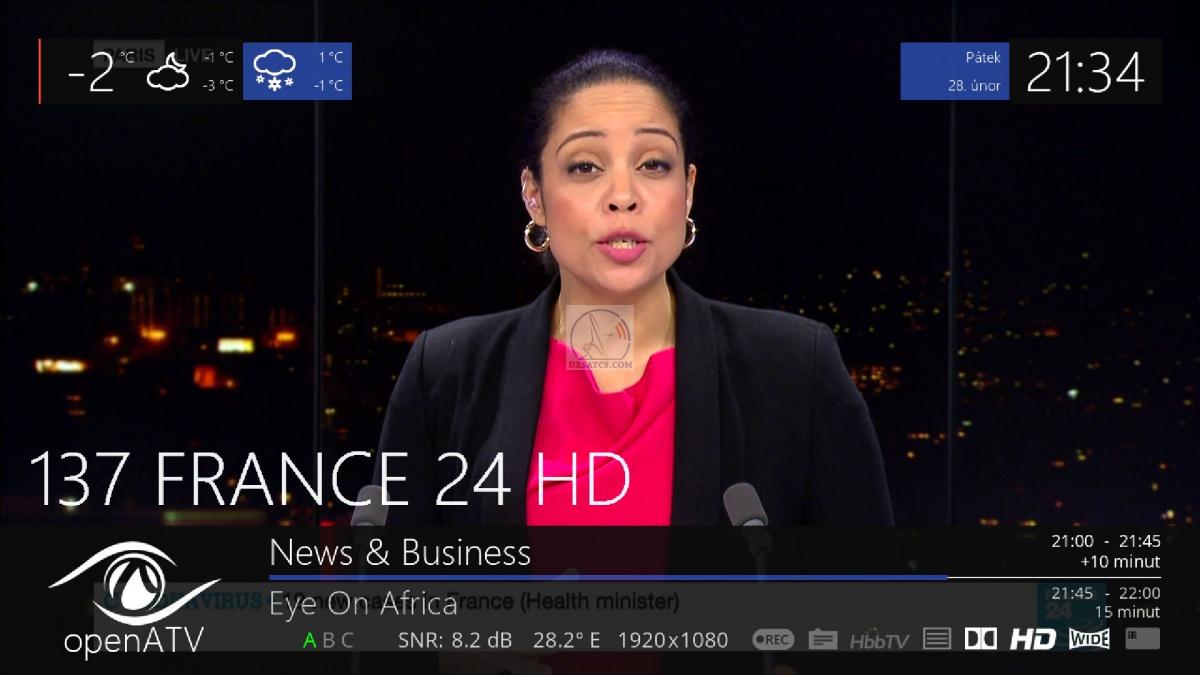

	FRANCE 24 HD					MPEG-4/HD/FTA
	Free Sports HD					MPEG-4/HD/FTA
	QUEST HD					MPEG-4/HD/FTA
	La Liga TV HD					MPEG-4/HD/VideoGuard
12 363 MHz -V-         tp 34	SKY UK HD  (STV,MTV ...)	27 500	2/3	UK Beam	depending on the location	DVB-S2/8PSK/Videoguard

►►Astra 2E-28.5°E-UK beam-reception : This is a signal model that is valid in my geographic area

                     TOTO JE SIGNÁLNY MODEL PLATNÝ V MOJEJ ZEMEPISNEJ OBLASTI

► Toto je výskumom potvrdený signálny model,ktorý je aktuálne platný v mojej zemepisnej oblasti.


                                                                          download PDF


►►Astra 2E-28.5°E-UK beam-reference frequency "f0" :  Referenčná frekvencia "f0" pre družicu Astra 2E

-Autor Roman Dávid stanovuje referenčnú frekvenciu "f0=11 426 MHz_H.pol_TP 115" pre verifikáciu správnosti nastavenia AZ/EL
a ekvivalentnej hladiny ZISKU G k danému priemeru D,pre paraboly s priemerom od 370 do 450 cm na Britský vyžarovací diagram/UK beam
z družice Astra 2E na 28.5°E a to nie len pre jeho zemepisnú oblasť .

Nasledujúce prípadové štúdie detailne analyzujú možnosť každodenného príjmu referenčnej frekvencie f0=11 426 MHz ....

Autor Roman Dávid skúma atribúty a podmienky pre klasifikáciu frekvencie f0=11 426 MHz_H do kategórie
"REFERENČNÁ FREKVENCIA f0", pre celú konšteláciu troch geostacionárnych objektov Astra 2E/2F/2G na 28,5°E,
vo vyžarovacom diagrame UK SPOT BEAM. Po f(max)=12 363 MHz_V , f(min)=10 714 MHz_H je táto štúdia už treťou v poradí
,ktorej úlohou je verifikácia stupňa frekvenčného vyladenia a priepustnosti konkrétneho vlnovodného komponentu zo systémového
riešenia tentoraz na f(stred)=11 426 MHz_H.

Autor Roman Dávid predstavuje originálny návrh a aplikáciu nového systémového riešenia pre sekundárny radiant
Prodelin 370 cm-1374-990 RX s pomerom f/D 0,37 za účelom dosiahnutia stabilnej formy príjmu z referenčnej
frekvencie "f0" britskej tv siete FREESAT/BBC družice Astra 2E v rozsahu minimálne 5 až 8 hodín denne.

Jedným z hlavných atribútov pre zaradenie frekvencie do katégorie tých "referenčných" musí byť  splnená podmienka o celodennej (alebo čo najdlhšej)
možnosti príjmu vysielanie z tejto frekvencie,čo táto frekvencia splňuje ako úplne jediná v kombinácii s anténou PRODELIN 4.5m AZ/EL RxO 1451.
Hladina vyžiareného výkonu EIRP z transpondéra č.115 na f=11 426 MHz vykazuje podľa mojich meraní najhomogénnejšie výkonové hodnoty zo všetkých
transpondérov v mojej zemepisnej oblasti  a amplitúda kvality príjmu počas každého dňa osciluje v rozsahu od MERmin=5,5 dB do MERmax=9,3 dB
vo večerných hodinách od 20:00 do 24:00 pm,čo znamená rezervu v kvalite príjmu okolo 5-6 dB.


                 Astra 2E_UK beam/PF 4,5m : 11 426 H_analýza kvality na referenčnej frekvencii "f0"





►►Astra 2E-28.5°E-UK SPOT BEAM: analýza použitého HW,poveternostné podmienky,vyžarovací diagram ...



ASTRA 2E at 28.5°E-Ku band reception data

Geographical location of the measurement in the KU band	48° 33' N _ 19° 67' W , Lučenec , Slovenská republika
Installed dish / secondary radiant [D]	PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
HF system	KU primary radiant with SKEW control
LNB for KU band	Invacom SNF-031
Analyzed frequency spectrum + polarisation	10 700 - 12 750 MHz , H+V
Field strenght meters	Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+
Date of measurement	mesiace február a marec v roku 2020 _ 02/03 2020
Elevation angle	33,9°
Weather conditions	clear sky
Air temperature	+3 > +18°C
Altitude above sea level	194 m

►Astra 2E-28.5°E-sat dx reception : UK SPOT BEAM-FOOTPRINT & Place of satellite reception and measurement

                                               48° 33' N _ 19° 67' W , Lučenec , Slovenská republika

►Installed dish / secondary radiant [D=450 cm] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)




►►Astra 2E-28.5°E-UK SPOT beam-sat dx reception: analýza frekvenčného spektra_frequency spectrum analysis

  H-Spektrum horizontálnej polarizácie                             V-Spektrum vertikálnej polarizácie
  amplitúda kvality v časovom okne od 17:00 do 02:00 SEČ                                       amplitúda kvality v časovom okne od 17:00 do 02:00 SEČ


                                                dňa 22.5.2021                                                                                                                dňa 22.5.2021
                    H_rozpätie frekvenčného spektra : 10 700-11 500 MHz                                          V_rozpätie frekvenčného spektra : 10 700-11 500 MHz







►Aplikovaný tuner : digitálny ciachovaný analyzátor Televes H60 (Rohde & Schwarz EFL 340)

V-spektrum :  rozsah amplitúd kvality od MER=6,5 na f=10 758 V až do MER=8,9 na f=10 906 V

                      10 936 V                                                    10 906 V                                              10 818 V                                                10 788 V



H-spektrum :  rozsah amplitúd kvality od MERmin=7,1 na f=10 714+10 803 H až do MERmax=8,5 na f=10 891 H

                    10 891 H                                                10 803 H                                                10 773 H                                              10 714 H


►►Astra 2E-28.5°E-UK SPOT beam-sat dx reception: analýza kvality príjmu_satellite reception quality analysis

►10 714 MHz _H_ Sky UK : AKTÍVNY Signálny model > 20:00-00:00 p.m._ typická amplitúda kvality okolo MER=6,5 dB

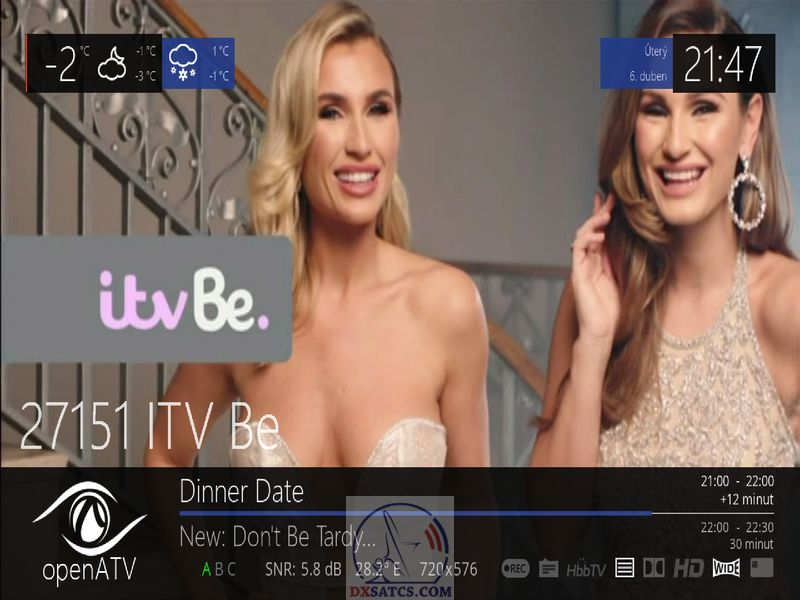

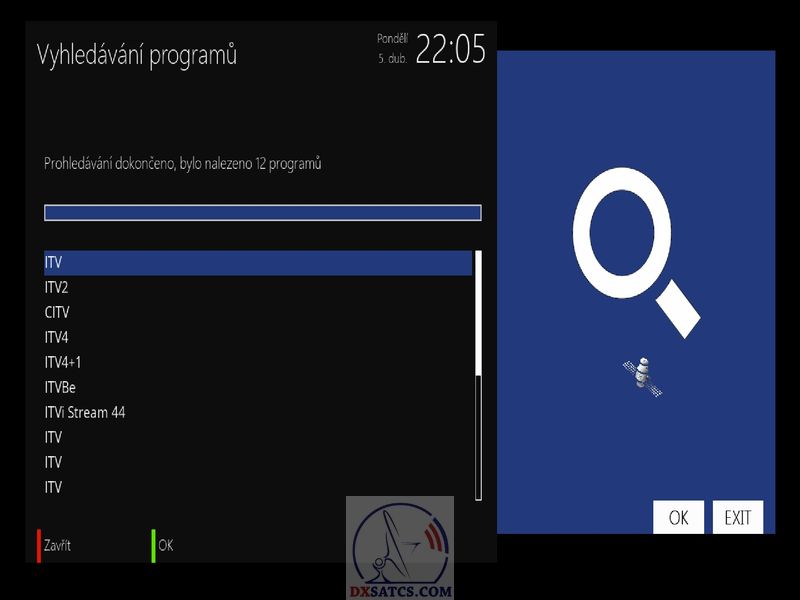

► 10 758 MHz _V_ Freesat : Signálny model > 20:00-00:00 p.m._ necyklicky opakujúca sa forma alebo možnosť LOCKU nosnej




►10 773 MHz _H_ FREESAT UK : AKTÍVNY Signálny model > 20:00-00:00 p.m._ typická amplitúda kvality okolo MER=6,2-6,7 dB




►10 788 MHz _V_ FREESAT UK : AKTÍVNY Signálny model > 20:00-00:00 p.m._  typická amplitúda kvality okolo MER=6,0 dB



►10 803 MHz _H_ FREESAT UK : AKTÍVNY Signálny model > 20:00-00:00 p.m._typická amplitúda kvality okolo MER=5,8-6,2 dB



►10 818 MHz _V_ FREESAT UK : AKTÍVNY Signálny model > 20:00-00:00 p.m._typická amplitúda kvality okolo MER=6,8-7 dB



►10 891 MHz _H_ FREESAT UK : AKTÍVNY Signálny model >20:00-00:00 p.m._typická amplitúda kvality okolo MER=7,0-7,5 dB




►10 906 MHz _V_ FREESAT UK : AKTÍVNY Signálny model >20:00-00:00 p.m._typická amplitúda kvality okolo MER=7,5 dB




►10 936 MHz _V_ FREESAT UK : AKTÍVNY Signálny model >20:00-00:00 p.m._typická amplitúda kvality okolo MER=7,2 dB




►11 386 MHz _H_ SKY UK HD : AKTÍVNY Signálny model > stabilný LOCK každý deň v rozsahu od 15 do 24 hodín




►11 386 MHz _V_ SKY UK HD : AKTÍVNY Signálny model > stabilný LOCK každý deň v rozsahu od 15 do 24 hodín




►11 426 MHz _V_ SKY UK HD : AKTÍVNY Signálny model > stabilný LOCK každý deň v rozsahu od 15 do 24 hodín
