Téma : Ožarovače-feedhorns pre stredové-prime focus antény

01
TÉMA OŽAROVAČE-FEEEDHORNS PRE STREDOVÉ-PRIME FOCUS ANTÉNY : DEFINÍCIA ROZMEROV+VÝBER VHODNÉHO MATERIÁLU K VÝROBE+PLASTOVÁ OCHRANA VSTUPU OŽAROVAČA+VLNOVODNÁ KRYTKA+FOTOGALÉRIA OŽAROVAČA SMW XM 140....



a,Feedhorn Invacom ADF-120_mechanical drawing: Rozmery ožarovača pre stredové antény

     Invacom-prime focus-feedhorn foto-Vavra-Skalica-01       Invacom-prime focus-feedhorn foto-Vavra-Skalica-consulting-002              Invacom-prime focus-feedhorn foto-Vavra-Skalica-consulting-003

                                                                                    invacom-adf-120-prime-focus-feedhorn-mechanical-drawing
                                                invacom-adf-120-prime-focus-feedhorn-mechanical-drawing-4960x3507





b,Ožarovač Kovosat 90>140_výkres : Rozmery ožarovača nielen pre antény typu Kovosat

                           kovosat-90-120-140-prime-focus-antenna-feedhorn-vavra-consulting-01-n

                                                                                  kovosat-90-120-140-prime-focus-antenna-feedhorn-ozarovac
                                                                    kovosat-ozarovac-výkres-rozmery-4960x3507


    Otázka od : Ing . Alfréd Adámek

    Lokalita : Česká republika



    TEXT OTÁZKY :

    Dobrý den

    Na základě tohoto výborného článku :

     AUTOR : Roman Dávid - www.dxsatcs.com - VÝBER VHODNÉHO LNB PRE ANTÉNU KOVOSAT 120 cm + AKO SÚVISÍ STABILITA LOF S VONKAJŠOU TEPLOTOU PRI LNB NORSAT,SMW,MTI + VYSVETLENIE ELEMENTÁRNYCH POJMOV ako sú : EXCESSIVE & INADEQUATE ILLUMINATION + POMER f/D A ÚČINNOSŤ REFLEKTORA + ROZMERY OŽAROVAČA PRE KOVOSAT 120 .

    píšu jeden dotaz.

    Taky vlastním kovosat 120 ale bez ozařovače.Ve výše uvedeném článku popisujete jeho rozměry.

    1, Jak ale vypadá jeho řez (z jedné strany je prům. 22 a z druhé prům. 17), kde a jak se průměry spojují?

    2, Musí být plastová krytka přítomna?

    3, Jaká je hloubka vybrání dle obr.viz. kóty v přiloženém obrázku?

    4, Je možné toto zhotovit z duralu nebo jen z nerezu.
Ozarovac pre stredove anteny Kovosat v reze       kovosat-90-120-140-prime-focus-antenna-feedhorn-vavra-consulting-01-n
Děkuji za odpověď

    Adámek Alfréd

    ODPOVEĎ od dxsatcs.com:

    Zdravím Vás p.Adámek ,

    Váš dotaz je plne opodstatnený ,

    / nakoľko vo vyšie spomínanej práci o anténe KOVOSAT 120 cm , ktorá v praxi reálne dosahuje ekvivalentný zisk k jej aktívnemu priemeru 114 cm spolu s originálnym ožarovačom v stredovom prevedení bez skalárnych prstencov.../

    lebo rozmer , ktorý Vám chýba k výrobe tohoto ožarovača sa v popise naozaj nenachádza,nakoľko už som sa v praxi stretol že práve pri nedodržaní vzdialenosti kónického poklesu priemeru kruhového vlnovodu ožarovača zo vstupného priemeru 22 mm k výstupnému rozmeru vlnovodu 17 mm sa to následne prejavilo aj v nameranej signálnej kvalite pri hraničnom príjme napr. na družici Nilesat 7,0°W s anténou Kovosat 120 cm v Slovenských podmienkach príjmu - V polarizácia v jednotkách desatiny z úrovne Modulačnej Chyby MER - od 0,2 do 0,5 dB pri samozrejme teoretickom predpoklade o konštantantnej úrovni signálnej kvality na vstupe ožarovača ! Len pre informáciu doplním že každý vlnovod resp.ožarovač má v praxi meratelný útlm signálnej kvality od 0,15 do 0,4 dB z MER v závislosti od jeho prevedenia a typu !

    TÉMA č. 1 : Kde a jak se průměry 22 mm a 17 mm spojují?

    Nafotil som Vám opätovne stredový ožarovač ,ktorý sa dodával pre stredové antény typu Kovosat od diametru reflektora 90 cm po 140 cm , kde som presne popísal v akej vzdialenosti /presne 22 mm podobne ako priemer vstupu ožarovača/ od ústia-čiže vstupu ožarovača po kónickom poklese priemeru s bližšie nedefinovaným klesaním v mm na jednotku 1/2 palca, nastáva prechod na konštatný priemer kruhového vlnovodu 17 mm,ktorý pokračuje až do výstupu ožarovača .

    PRIME FOCUS FEEDHORN SMW : klasické stredové prevedenie ožarovača , ktorý svojím prevedením definuje jeho použitie pri stredových anténach s anténnym pomerom f/D od 0,3 do 0,45
 Nechraneny vstup stredoveho ozarovaca SMW c2Originalny SMW ozarovac urceny pre stredove anteny c3Originalny SMW ozarovac urceny pre stredove anteny s vlnovodnou krytkou ktora chrani vlnovod c1
    TÉMA č.2 : Prítomnosť plastovej krytky-PLASTIC COVER :

    Z praktického pohľadu nemá tento originálny plastický kryt ústia ožarovača v KU pásme súvis s poklesom signálnej kvality a má skorej súvis s ochranou vlnovodu pred poveternostnými vplyvmi a hmyzom,ktorý by stál na prekážku postupu VF signálu do LNB.Ja osobne používam tzv. vlnovodné krytky s hrúbkou 0,25 mm,ktoré zaraďujem do signálnej cesty medzi ožarovač a mechanický polarizátor ,ktoré majú na výslednú signálnu kvalitu zanedbatelne malý vplyv a prvý krát som sa s touto ochrannou krytkou vlnovodu stretol pri vonkajšej signálnej jednotke s magnetickým polarizátorom od švédskej firma SMW z roku 1987,kde bola zaradená medzi výstupom C120 stredového ožarovača a vstupom C120 magnetického polarizátora SMW XF 45 !

    PLASTIKOVÉ KRYTY: Bežné plastové kryty C pásmových vlnovodov
PLASTIC COVER ochranny kryt vstupneho vlnovodu pre C pasmo c1PLASTIC COVER ochranny kryt vstupneho vlnovodu pre C pasmo c2PLASTIC COVER ochranny kryt vstupneho vlnovodu pre C pasmo c3

    TÉMA č.3 : Vhodný materiál na výrobu :

    V praxi sa mi potvrdilo že prioritne vhodným materiálom na výrobu ožarovačov nie je nerez ale zliatiny na báze AL ako napr. dural a pod. Ja osobne som si zaobstaral vysoko pevný a zároveň ľahký materiál ,ktorý je svojím zložením takmer identický duralu a používa sa pri výrobe súčiastok v leteckom priemysle.Dodávatelia mi tento materiál dodali v tvare plného valca.

    ORIGINÁL A KÓPIA STREDOVÉHO OŽAROVAČA KOVOSAT S PLASTIKOVOU OCHRANOU VSTUPU
Kopia originalneho ozarovaca k PF Kovosat 120 bez plastoveho ochranneho krytu vstupu c1 Originalny stredovy ozarovac dodavany ku antenam Kovosat s plastovou ochrannou vstupu c2Originalny stredovy ozarovac dodavany ku antenam Kovosat s plastovou ochrannou vstupu c3
TEXT OTÁZKY č.2 :

    Děkuji za brzkou odpověď

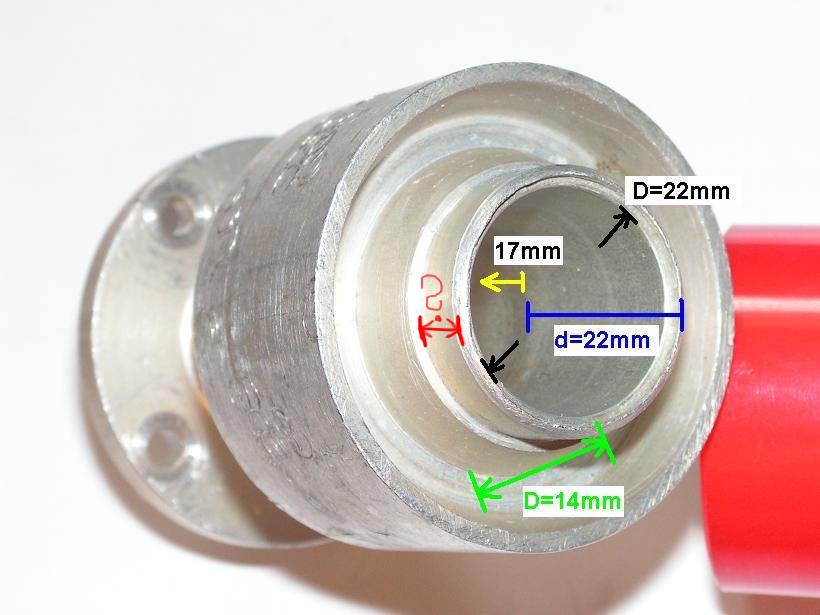

    Snad jediný rozměr, který asi není tak důležitý, je označen červenou kótou a otazníkem, jde o výšku od prům. 22 po osazení. Zelená kóta D14 je určitě rozměr od průměru 22 a ne od průměru 48, ale to jen pro 100 % jistotu.

    Děkuji za ochotný přístup

    S pozdravem Adámek Alfréd

    PRIME FOCUS FEEDHORN SMW XM 140 : kvalitné prevedenie stredového ožarovača pre reflektorový pomer f/D od 0,3 do 0,45 s nalisovaným krytom z plexi-skla s materiálu HLINÍK AL
SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c1SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c10SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c11
 SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c12SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c2SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c3
SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c4SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c5SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c6
 SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c7SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c8SMW XM 140 ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045 z materialu AL c9

    ODPOVEĎ od dxsatcs.com č.2 :

    Dobrý večer p.Adámek ,

    Áno zelená kvóta je rozmer od vrcholu vstupného vlnovodu s d=22 mm nie od vonkajšieho priemeru s d=48 mm !!! Červenou farbou som doplnil požadovaný rozmer vo FOTOPRÍLOHE mailu.

    Ostávam s pozdravom
