Centre for satellite reception of MIS-Multi input stream technology : News Flash_measuring and decoding DVB-S2 multistreams
Centre for satellite reception of Multistream technology
Measuring and decoding DVB-S2 multistreams
Eutelsat 9B at 9.0°E_Italy (Ku)
Center of DVB-S2/S2X Multistream technology
Eutelsat 9B at 9.0°E-Italian footprint : 12 111 MHz > 12 466 MHz_V
Multi Input Stream/MultiStream : News Flash
by Roman Dávid_founder of Think-Tank
(Last update date : 14.6.2023)
14.6.2023 : Rast intenzity výkonu EIRP na každej z frekvencií od 12 111 do 12 466 MHz práve dosiahol svoje maximum
Synopsia : Na základe vývoja mikrozmien v intenzite vyžiareného výkonu EIRP v P-moduse Jar/Leto 2022 (monitoroval som ju
na dennej báze počas celého minulého leta 2022) dnes odvodzujem a tvrdím že špička intenzity výkonu od začiatku mesiaca 06/2023
dosiahla svoje maximum na každom z transpondérov talianskeho vyžarovacieho zväzku,čiže už nerastie a ustálila na novom
a každodennom normále,ktorý koreluje so špičkou kvality v jednotke SNR/MER okolo 17 dB konkrétne na frekvencii f=12 466 MHz_V.
Inak povedané nielen že dnes na f=12 466 MHz_V dokážem že modus výkonu S/S 2023 dosiahol začiatkom mesiaca 06/2023 svoje maximum,
ale na základe modelu vývoja zmien v rovnakom P-moduse roku 2022,si dnes dovolím stanoviť jeho predikciu zotrvania na rovnakej
hladine až do obdobia jesennej rovnodennosti 2023,kedy sa opätovne dostane do platnosti modus Jeseň/Zima 2023-2024
a s ním súvisiaci pokles výkonu a kvality.Súčasťou mojej dnešnej predikcie vývoja budúcich zmien v intenzite EIRP,ktoré si dovoľujem stanoviť
na základe vývoja minulých zmien z obdobia platnosti posledného modusu S/S 2022,je aj môj odhad o zotrvaní týchto maxím až do
približne polovice mesiaca september 2023 a vychádzam pritom z mojich podrobných analýz a porovnávacích báz z P-modusu S/S 2022.
Dnes publikované výsledky od 12 do 14.6.2023 dokazujú nielen že mnou stanovené 2 modusy výkonu vôbec existujú,ale aj to že od 20.3.2023
dochádzalo k postupnému,nie skokovému rastu v intenzite výkonu EIRP,ktorú som dokázal v praxi pretransformovať na súčasnú
špičku kvality okolo MER/SNR=17 dB.Pochopitelne,kedže sa tu nachádzame na vedeckej pôde,nie na pôde náhod,dojmov,dohadov a čakania
na sporadicky vznikajúce a zanikajúce špičky výkonu spojené s dejmi v rôznych častiach atmosféry atď_alebo tiež SAT DX...,aj toto moje tvrdenie
musím nespochybniteľne dokázať v porovnávacej báze.Už som o tom písal že dva len "na oko" rozdielne SW značiek EBSPro a CrazyScan
používajú identické matematické algoritmy výpočtu chybovosti a kvality v jednotke odstupu Signál/Šum-SNR,BER,čiže porovnávacia báza dokazujúca
postupnosť rastu je argumentačne postačujúca.
na f=12 466 MHz_V :
►PF 450 cm_od 2 do 5.4.2023 som dosiahol nasledovnú dennú postupnosť špičiek kvality : SNR=16,5 > 16,3 > 16,4 dB
►PF 450 cm_od 12 do 14.6.2023 som dosiahol nasledovnú dennú postupnosť špičiek kvality : SNR=17,2 > 17,1 > 16,9 dB
SNR=17,2 dB : DVB-S2/Multistream PC karta TBS 5927
MER=17,0 dB : Multistream analyzátor Metek HD
SNR=17,0 dB : E2/OpenATV 7.1_Octagon SF 4008 UHD
►Metek HD : analýza spektra a kvality na f=12 466 MHz_V _ RL Valle d'Aosta Taliansko
-za predpokladu jasnej oblohy špička kvality dosahuje bežne nový normál okolo MER=17 dB,čiže aj 12.6.2023+dôkaz
13.6.2023 o 5:00 ráno : LNB SMW s LOF=11 250 MHz _ 18V+22kHz_IF=1216 MHz
►TBS 5927+SW CrazyScan : špička kvality okolo SNR=17 dB každý deň ,16APSK konštelácia a dôkaz v online video ukážke
12.6.2023 : SNR=17,2 dB (vo video ukážke) 13.6.2023 : SNR=17,1 dB 14.6.2023 : SNR=16,9 dB
►S/S P-Modus_E2/Octagon SF 4008 "SNR" quality: Typická špička kvality v jednotke SNR od 16,8 do 17 dB bežne zobrazovaná na f=12 466 MHz jedným
z najpoužívanejších 4K receiverov v Európe značky Octagon SF 4008 s OS Enigma 2 a IMG OpenATV 7.1. , čiže aj dňa 13.6.2023+dôkaz
10.5.2023 : Dnes odpoviem na otázku či je možné v praxi dosiahnúť vyššiu úroveň kvality ako 21 dB
v jednotke meraní odstup Signál/Šum_SNR pri aplikovanej konfigurácii modulačných parametrov
DVB-S2_8PSK_2/3,ďalej dnes vytvorím porovnávaciu bázu špičiek kvality z reflektorov PF 450 cm
a PF 370 cm na troch frekvenciách z rozpätia spektra od 11 759 do 11 996 MHz_V v širokom
vyžarovacom diagrame WIDE objektu EUT 9B,aby som tým verifikoval správnu fyzikálnu funkciu
dvoch úplne odlišných systémovo/technologických riešení v ohnisku antén,ktoré som navrhol a aplikoval
Synopsia : Za obdobie posledných šiestich mesiacov som vybudoval prvú porovnávaciu bázu na svete pre signály vysielané
v technologickom štandarde DVB-S2/Multistream pre zóny príjmu "Out of footprint"z geostacionárneho objektu Eutelsat 9B,
verifikovanú nespochybnitelným dokazovaním v minimálnej kvantite 1x72 hodín,alebo inak povedané "BENCHMARK", v ktorej
som dal do pomerovej bázy funkcie, alebo dosiahnuté priebehy kvality odvodené od jednotky odstup Signál/Šum_SNR na výstupe
z dvoch v praxi aplikovaných priemerov symetrických reflektorov 450 cm a 370 cm inštalovaných v meste Lučenec.
V rozpätí frekvenčného spektra od 12 111 do 12 466 MHz_V vo vyžarovacom diagrame Italy_Ku satelitu Eutelsat 9B na 9.0°E som tak
v aplikačnej praxi naplnil kategorizáciu formy príjmu DTH,alebo "Direct to home" vyjadrenú percentuálnou stabilitou od 99,8 do 100%
na výstupe z obidvoch reflektorov 450 aj 370 cm a dokázal som tak pravdivosť mojich tvrdení z úvodu výskumného projektu
o možnosti dosiahnutia "Dokázateľne stabilnej formy príjmu v dĺžke 24/7" na presne piatich nezdielaných frekvenciách z aktuálne
siedmych aktívne vyťažovaných.
(DTH-v atribúte okamžitej signálnej dostupnosti vysielania v režime Multistream v ktorúkoľvek sekundu až minútu počas dňa,s dostatočnou
signálnou rezervou,v minimálnej monitorovanej kvantite t=72 hod. pri normálnych a extrémne nezhoršených poveternostných podmienkach)
vyžiareného výkonu EIRP okolo 51 dBW a vytvorím tak porovnávaciu bázu dosiahnutých špičiek kvality pre tri rôzne frekvencie,
konkrétne 11 759 + 11 804 a 11 996 MHz_V na výstupe z dvoch reflektorov 450 a 370 cm,aby som tak v praxi dokázal správnosť
fyzikálneho návrhu dvoch úplne odlišných systémovo/technologických riešení v ohnisku antén aj pre vysoké intenzity výkonu EIRP,
nie len pre tie priemerné v talianskom lúči od 35 do 38 dBW,pretože opäť zopakujem moje tvrdenie : prax mi potvrdila že v niektorých
konšteláciách frekvenčného spektra a aplikovanej polarizácie je nepomerne zložitejšie účinne spracovať práve VF vlnenia s vysokou intenzitou
výkonu ako tie s nízkou intenzitou !
►V postupnosti podľa daného frekvenčného plánovania od TP E1 > f=11 727 do TP E17 > 12 034 MHz_V,som vybral práve mexický paket
Televisa f=11 759 MHz na ktorom opäť dokážem že analyzátory Metek HD a Televes H60 demonštrujú plne porovnatelné až identické
úrovne kvality v jednotke MER/BER a PWR pri konfigurácii signálnej trasy DVB-S/QPSK ale aj DVB-S2/8PSK s jedným rozdielnym detailom :
analyzátor Metek na rozdiel od Televesu zobrazuje aj konkrétny detail v podobe presnej úrovne kvality vyššej ako MER=20 dB,zatiaľ čo
Televes to oreže matematickým znamienkom > "je väčšia ako" .
►Všetky dnes analyzované frekvencie vo vytvorenej porovnávacej báze medzi PF 450 a PF 370 cm sú vysielané v širokom vyžarovacom
diagrame WIDE družice Eutelsat 9B na 9,0°E,ktorý nasleduje ...
EUTELSAT 9B : KU Wideband downlink coverage
source : eutelsat.com
► Televisa Networks Mexico_PF 450 cm_DVB-S/QPSK : f=11 759 MHz _ V
MER=20,8 dB_SNR=21,7 dB
Metek HD : MER=20,8 dB Televes H60 : MER=>20.0 dB
poveternostná situácia pri výkone meraní a zberu dát dnes 10.5.2023 : takmer zamračené so slabím mrholením
SNR=20 dB >>> 11759 MHz_V : DVB-S/QPSK _ OCTAGON SF 4008 / E2_OpenATV 7.1
►Porovnávacia báza špičiek kvality vo vyžarovacom zväzku WIDE družice Eutelsat 9B na 9,0°E na výstupe z PF 450 cm v ľavom stĺpčeku
a PF 370 cm v pravom stĺpčeku
poznámka : pri porovnatelnej výške kvality v jednotke SNR,v porovnatelnom časovom úseku zberu dát,je práve úroveň signálu v jednotke dBm
tým vhodným dôkazným nástrojom,že merania pochádzajú z dvoch rôznych signálnych zdrojov,v tomto prípade D1=450 cm a D2=370 cm
11 759 MHz_V : Televisa Networks (DVB-S/QPSK)
PF 450 cm : SNR=21,7 dB (-26dBm) PF 370 cm : SNR=20,9 dB (-31 dBm)
11 804 MHz_V : AFN American Forces Network (DVB-S2/8PSK_2/3)
PF 450 cm : SNR=21,4 dB (-25 dBm) PF 370 cm : SNR=20,3 dB (-31 dBm)
11 996 MHz_V : Globecast_CCTV/CGTN (DVB-S/QPSK)
PF 450 cm : SNR=21,2 dB (-24 dBm) PF 370 cm : SNR=19,8 dB (-31dBm)
19.4.2023-Dnes dám odpoveď na otázku akú špičku kvality je možné dosiahnúť v diagrame Wide
a Italy družice Eutelsat 9B v strednej Európe ? + Vykonám online test zhodnosti výsledkov meraní
analyzátorov Televes H60 a Metek HD + Poskytnem odpoveď akú kvalitu je možné dosiahnúť
s receivermi na báze OS Enigma 2 pri príjme štandardu DVB-S2/Multistream z družice Eutelsat 9B...
diagramu Italy družice Eutelsat 9B na 9.0°E aby som tak vedel overiť s akou účinnosťou dokáže dané systémové riešenie
v ohnisku symetrického reflektora s D=450 cm spracovať aj intenzity vyžiareného výkonu EIRP okolo 51 dBW,pretože platí
že nie každá technológia dokáže s vysokou účinnosťou spracovať vlnenia s vysokou (50+ dBW) a ZÁROVEŇ aj s nízkou alebo
priemernou intenzitou výkonu (od 35 do 38 dBW-ako je to v prípade diagramu Italy na strednom Slovensku,okrem TP IT7)
a prax mi potvrdila že v niektorých konšteláciách frekvenčného spektra a aplikovanej polarizácie je nepomerne zložitejšie účinne
spracovať práve VF vlnenia s vysokou intenzitou výkonu ako tie s nízkou-viď. detaily technologického postupu v rubrike
Multistream/Technology
V praxi nie je častokrát jednoduché nájsť kompromis a riešenie v oblasti vlnovej fyziky medzi :
(a)požiadavkou po maximalizácii priepustnosti vlnovodov alebo minimalizácii prechodového útlmu
(b)a schopnosťou vybrať a zároveň online korigovať veľkosť uhlových odchýliek SKEW s ultra vysokou presnosťou
(c)a schopnosťou vysoko účinne izolovať vlnenia s opačnou polarizáciou pri vysokých intenzitách výkonu a tým pádom minimalizovať
účinok vzájomných ingerencií z opačne polarizovaných vlnení
Dnešné výsledky meraní verifikujú nakoľko sa mi podarili naplniť predchádzajúce fyzikálne podmienky v praxi príjmu.
►Tento test vykonaný dňa 18.4.2023 a dosiahnuté amplitúdy kvality v jednotke merani SNR/BER verifikujú funkčnosť a vhodnosť fyzikálneho
návrhu systémového riešenia pre vysoké_50+ dBW,ale súčasne aj pre priemerné intenzity výkonu 35-38 dBW a danú konšteláciu
spektier V a H a to hlavne vo vzťahu k značnej miere vzájomnej ingerencie spektier,ktorú som dokázal v analýze spektra
EUT 9B : WIDE beam EUT 9B : Italy beam
11 996 MHz_V : Globecast 12 111 MHz_V : Cairo Communication
DVB-S/QPSK/FEC=3/4 DVB-S2/16APSK/Multistream/FEC=2/3
SNR=21,4 dB SNR=16 dB

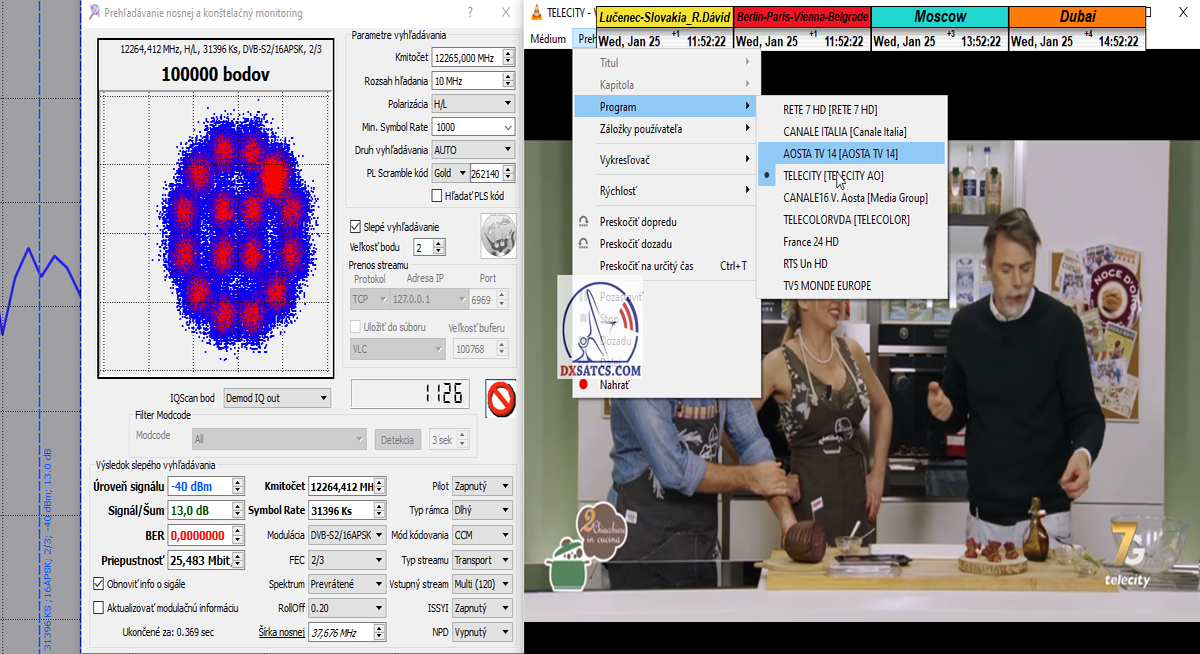

TBS 5927 + CrazyScan
![dxsatcs-eutelsat-9b-9e-wide-dvb-s-11996-mhz-v-quality-analysis-tbs-5927-18-4-2023-n](/sites/default/files/KU%20REF/Eutelsat%209b/News%20flash/11%20996%20a%2012111%20wide%20a%20italy%20porovnanie/dxsatcs-eutelsat-9b-9e-wide-dvb-s-11996-mhz-v-quality-analysis-tbs-5927-18-4-2023-n.jpg)
![dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-16apsk-multistream-12111-mhz-v-quality-analysis-tbs-5927-18-4-2023-n](/sites/default/files/KU%20REF/Eutelsat%209b/News%20flash/11%20996%20a%2012111%20wide%20a%20italy%20porovnanie/dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-16apsk-multistream-12111-mhz-v-quality-analysis-tbs-5927-18-4-2023-n.jpg)
► EUTELSAT 9B : KU Wideband downlink coverage Eutelsat 9B : KU Italy downlink coverage
source : eutelsat.com source : eutelsat.com
►Online video ukážky zo dňa 18.4.2023 vylučujú súvislosť dosiahnutia amplitúd kvality s náhodnou špičkou v intenzite výkonu a naopak
frekvencia opakovania špičiek dokazuje že v prípade talianskeho lúča sa jedná o typickú a každodenne dosiahnutelnú amplitúdu okolo SNR=16 dB
v mňou zadefinovanom výkonovom moduse Jar/Leto a v prípade širokého lúča Wide prezentujem trvalo prítomnú amplitúdu okolo SNR=21,3+ dB
►2,Na základe výsledkov meraní na f=12 111 MHz dnes dokážem pravdivosť mojich tvrdení zo dňa 7 a 12.4.2023 o vzniku a výskyte dvoch
výkonových modusov v zóne príjmu "Out of footprit" objektu Eutelsat 9B-diagram Italy Ku,pričom momentálny priebeh modusu jar/leto koreluje
s priemerným rastom špičky kvality o 0,5 dB z jednotky meraní SNR alebo MER.Porovnajte si výsledky signálneho monitoringu s PF 450 cm
na f=12 111 MHz_V zo dňa 6-9.11.2022 z obdobia mnou zadefinovaného priebehu výkonového modusu jeseň/zima a dnešnú špičku kvality
zo dňa 18 a 19.4.2023 a potvrdíte mi že aj toto moje tvrdenie viem dokázať ako pravdivé.
12 111 V : Mediaset 2_19.4.2023 in the morning 12 111 V : Mediaset 2_18.4.2023 in the morning
MER=16,2 dB SNR=16,0 dB
►3,Dňa 12.4.2023 som tvrdil že v otázke výkonu digitálneho kanála Pwr zobrazujú analyzátory Metek HD a Televes H60 zhodné údaje
a sú kalibrované na rovnaké hodnoty.Dnes som dané analyzátory paralelne zapojil na výstupy z dvojcestného a pasívneho signálneho
rozbočovača Televes SAV 25 FN 2,aby som mohol online vykonať čo najpresnejší porovnávací test výsledkov meraní a analýzy kvality
sat.príjmu v štandarde DVB-S/QPSK na frekvencii f=11 996 MHz_V v diagrame Wide družice Eutelsat 9B na 9.0°E_projavder Globecast.
Výsledok online analýz,keď som analyzátory napájal v rovnakom čase z jedného signálneho zdroja potvrdilli pravdivosť mojich tvrdení
že aj napriek priam astronomickému cenovému rozdielu tieto dva produkty zobrazujú plne porovnatelné až identické výsledky meraní
v štandarde DVB-S/QPSK.Amplitúda kvality v jednotke MER permanentne a na obidvoch oscilovala v rozsahu špičiek od približne 18,7 do 20+ dB
v teste trvajúcom t=10 minút,pri samozrejme trvalo nulovom stave chybovosti BER pred a za Viterbi korekciou.Inými slovami výsledky meraní
v štandarde DVB-S/QPSK z analyzátora Televes H60 a Metek HD môžeme považovať za zhodné.
Rezumé testu autora Romana Dávida : to že je analyzátor niekoľkonásobne lacnejší,neznamená že výsledky jeho meraní
ktoré zobrazuje musia byť automaticky chybné,alebo zavádzajúce.Taktiež platí že extrémne vysoká cena nemusí byť automaticky
garantom referenčných výsledkov meraní.Pýtate sa prečo : pretože správna a stabilná funkcia aj toho najkomplikovanejšieho
a najdrahšieho prístroja je odvodená od softvéru/programu,ktorý ho ovláda.Tento princíp pochopitelne nie je platný úplne
v každej tovarovej skupine,ale v oblasti spotrebnej elektroniky nie sú tieto cenovo/kvalitatívne paradoxy ničím výnimočným.
Príslovím zhrnuté: Za málo peňazí veľa muziky ! prípad od prípadu_môže a nemusí platiť
len niektoré z tých závažnejších SW bugs,ktoré som identifikoval :
SW Bugs/Televes H60 : dočasné,rádovo 1-3 minúty,chybné zobrazovania veľkosti rezervy Link Margin v prípade meraní v norme DVB-S2/8PSK atď...
SW Bugs/Metek HD : bezdôvodný nárast chybných paketov "Packet Errors" či už pri meraní v DVB-S alebo DVB-S2,ktoré sa stratí po opätovnom
vypnutí a zapnutí analyzátora atď...
TELEVES H60 / METEK hd
►4,Za účelom lepšieho pochopenia a predstavy,pre masy divákov,čo to v praxi znamená dosiahnúť kategorizáciu kvality príjmu
s označením DTH v štandarde DVB-S2/Multistream v zóne "Mimo stopy_Lučenec/Slovensko" som vykonal sériu meraní
od 16 do 18.4.2023 na štyroch frekvenciách od 12 111 do 12 466 MHz_V s tým najbežnejším satelitným receiverom Octagon SF 4008 UHD
s operačným systémom Enigma 2 a IMG od vývojárov OPEN/ATV 7.1.
v minimálnom trvaní t=5 minút,ktoré som nahral s približným odstupom 5-7+ hodín_ráno>obed>večer.Dosiahnuté stavy dokazujú minimálnu
okamžitú osciláciu špičky kvality SNR a bežnú formu DTH príjmu,ktorá nemá v mojom prípade nič spoločné so sat dx.
►1, 12 111 MHz_V : DVB-S2/16APSK/ Multistream by OCTAGON SF 4008 / E2_OpenATV 7.1
SNR=15,8 dB
►2, 12 149 MHz_V : DVB-S2/16APSK/ Multistream by OCTAGON SF 4008 / E2_OpenATV 7.1
SNR=15,2 dB
ráno/morning poludnie/noon večer/evening

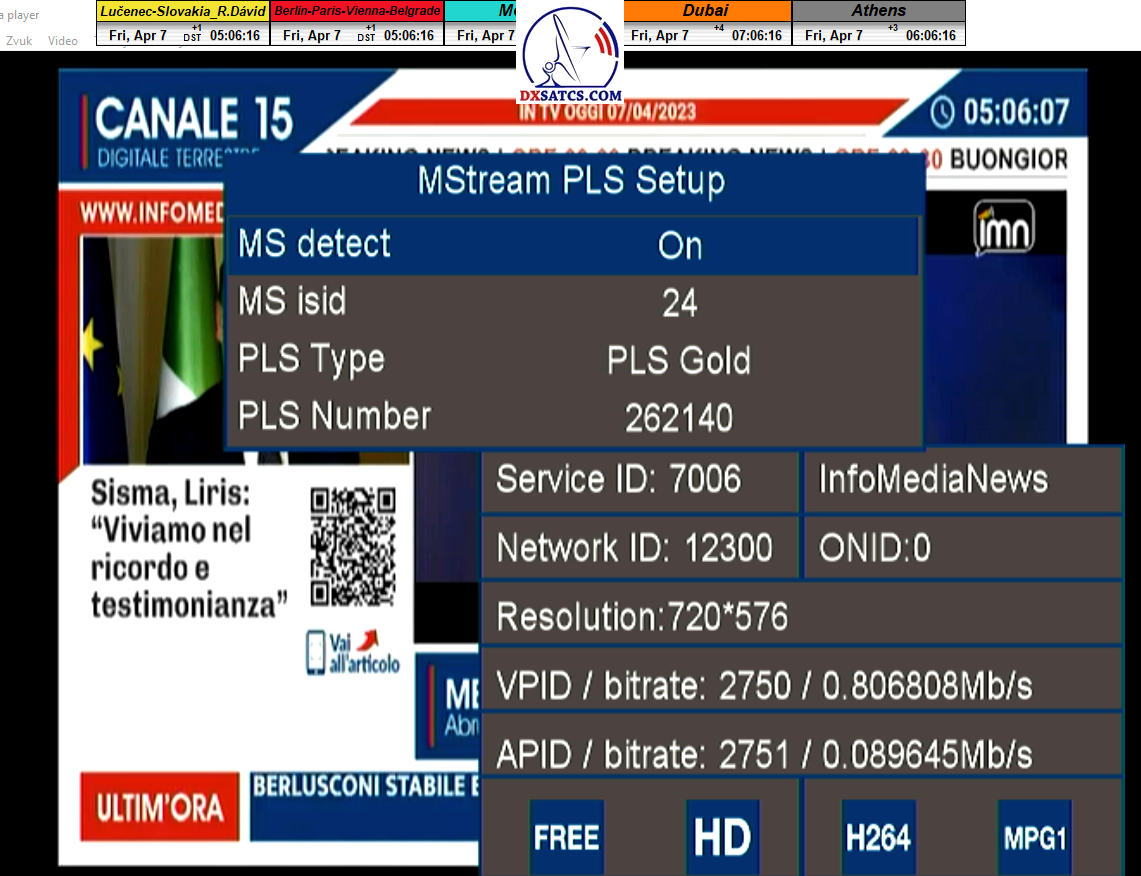

►3, 12 380 MHz_V : DVB-S2/8PSK/ Multistream by OCTAGON SF 4008 / E2_OpenATV 7.1
SNR=15,5 dB
ráno/morning poludnie/noon večer/evening
►4, 12 466 MHz_V : DVB-S2/16APSK/ Multistream by OCTAGON SF 4008 / E2_OpenATV 7.1
SNR=16 dB
ráno/morning poludnie/noon večer/evening

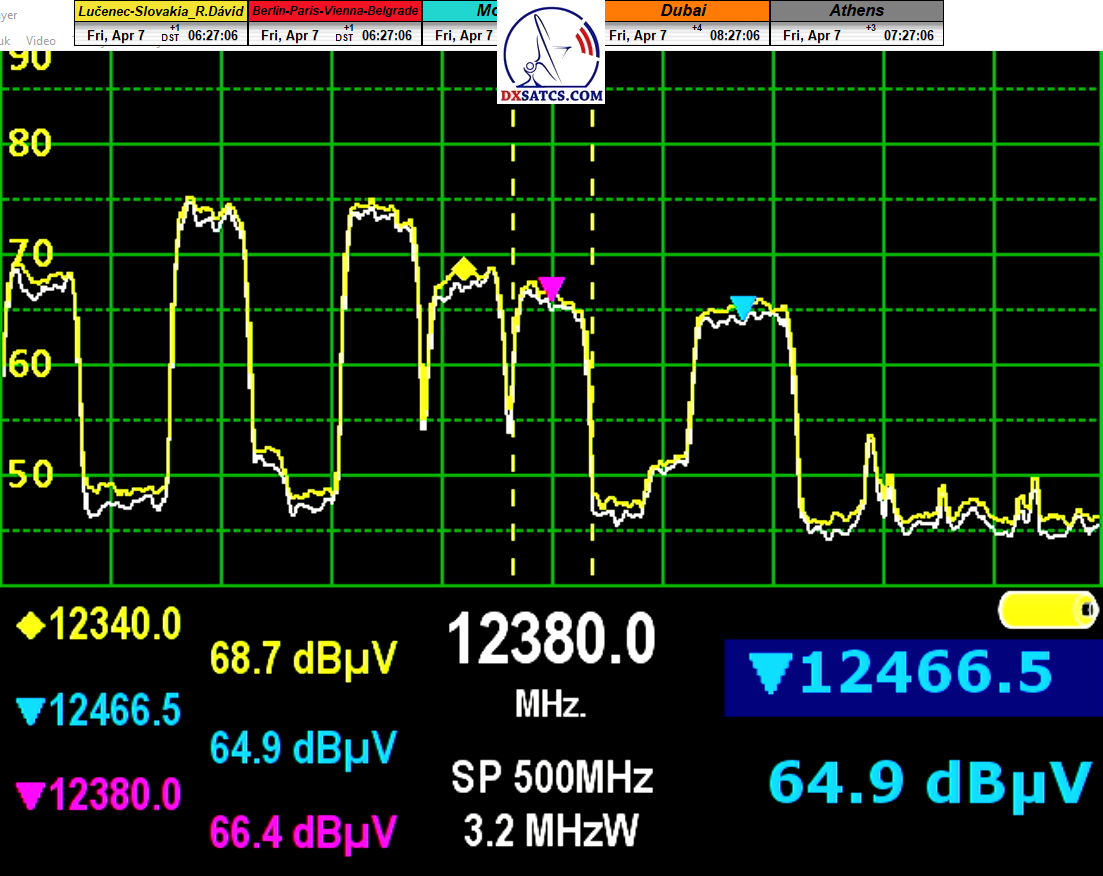

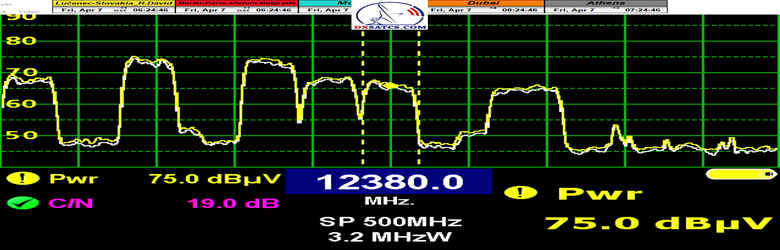

►7.4.2023 : Eutelsat 9B-9.0°E_Dnes budem dokazovať ako sa mierne zvýšenie intenzity vo vyžiarenom výkone EIRP
v mieste príjmu za posledné 3 týždne,ktoré nijako nesúvisí so zmenami na strane uplinkovania talianskej signálnej
distribúcie na satelit,(pretože ku žiadnemu navyšovaniu v intenzite výkonu skrátka nedošlo)prejavilo v raste
každodennej špičky kvality v časovom úseku od 03:00 do 07:00 CET.Týmto potvrdzujem že už dnes 04/2023
dosahujem paralelnosť a porovnatelnosť s typickými amplitúdami kvality takmer na všetkých frekvenciách s obdobím
jar/leto minulého roka 2022,čiže výsledky mojej vedecko-výskumnej činnosti pri príjme štandardu Multistream
z talianskeho vyžarovacieho diagramu družice Eutelsat 9B týmto potvrdili prítomnosť mnou pomenovaných dvoch
výkonových modusov jar/leto a jeseň/zima v stredoeurópskej zóne príjmu "Mimo stopy alebo Out of footprint".
Synopsia : Dnešné výsledky meraní špičky kvality na satelitnej distribúcii cez transpondér TP IT8 na f=12 380 MHz_V v norme 16APSK/Multistream dokazujú
relevanciu alebo dôvodnosť mojich tvrdení zo dňa 29.3 o miernom,ale nespochybniteľnom raste v intenzite vyžiareného výkonu EIRO o priemerne 1-2 dBW,
v závislosti od výberu transpondéra,v stredoeurópskom zemepisnom meradle,čo sa v praxi na výstupe zo symetrického reflektora s D=450 cm demonštruje
nasledovne : Na každej z downlinkových frekvencii vo frekvenčnom spektre od 12 111 do 12 466 MHz_V došlo k priemernému rastu kvality o +0,5 dB z jednotky
MER a to nie len v čase špičky výkonu od 03:00 do 07:00 CET. Zber nameraných dát som vykonal dnes ráno od 04:30 do 06:30 CET pri spočiatku zamračenej

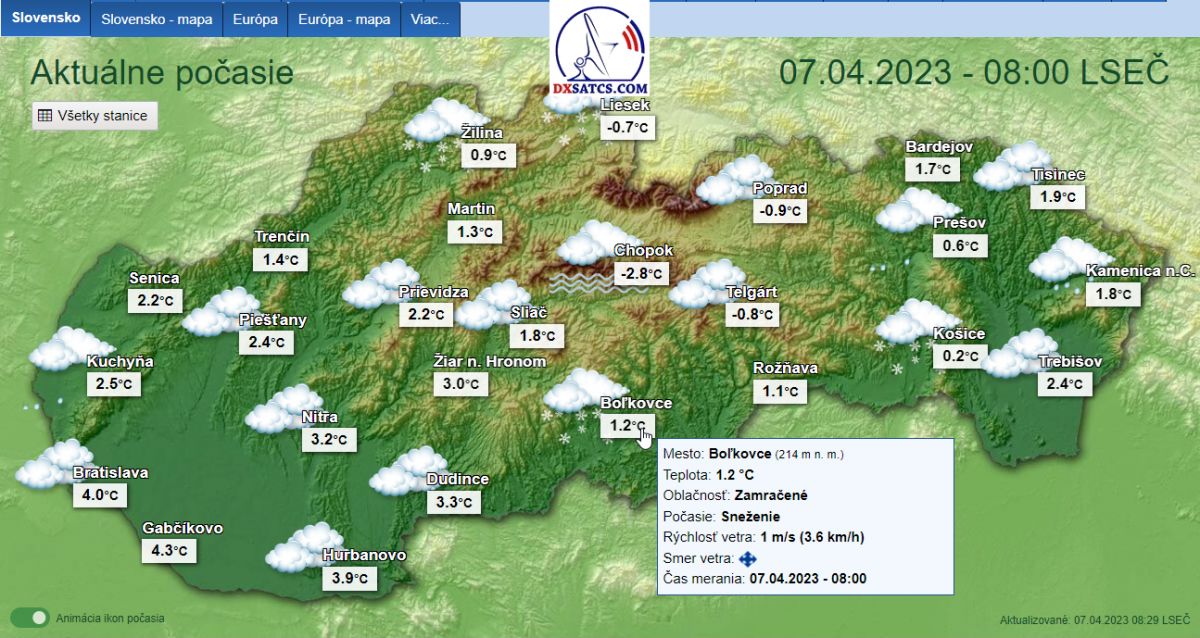

oblohe a neskôr pri snehových prehánkach+ dôkaz zo zdrojov shmu.sk
s mnou aplikovaným systémovým riešením) hlavne vo vzťahu :
1,K nevyhnutnosti vysokej presnosti a možnosti okamžitých zmien v uhlových odchýlkach SKEW (napríklad ja ich definujem online cez klávesnicu pretože
ako som to už X-krát v monitoringu dokázal na ostrých a skokových rastoch kvality > V danom momente jednoducho nemôžem skúšať-hľadať alebo dokonca
"typovať" o koľko jednotiek stupňov musím systémové riešenie otočiť,ale musím to vedieť s určitosťou,lebo inak by som musel signálny monitoring do nekonečna
a bez istoty dobrého výsledku opakovať a nikam by to neviedlo len k obrovskému plytvaniu investovaných zdrojov do výskumu.
2,K nevyhnutnosti čo najúčinnejšie potlačiť ingerenciu spektra vlnení z frekvenčného spektra "H" do frekvenčného spektra "V",čo som už
detailne škáloval v iných rubrikách,(v porovnaní s mnou aplikovaným)
bude účinok alebo dosah mnou pomenovaných rastových zmien v EIRP na rast kvality len minimálny,alebo zanedbatelne nízky,medzi zimným
a letným výkonovým modusom.
12 380 MHz : C/N = 19 dB
deň záznamu : 7.4.2023
- zrkadlový obraz reality v spektre vertikálneho vektora vlnenia s aktívne vyťažovanými TP IT 7+ IT 8 + IT10 -
> 16APSK Multistream : 12 380 MHz_V_PF 450 cm_Lučenec/Slovakia <
Peak quality : MER=15.9 dB _ NM=4.3 dB _ Packet errors=0/2518 sec.
►29.3.2023 : Eutelsat 9B-9.0°E _ satelitná distribúcia cez transpondéry TP IT3_f=12 188 MHz a IT9_f=12 418 MHz
je už viac ako dva týždne vypnutá a čas ukáže či sa jedná o prechodnú alebo o definitívnu situáciu v tejto časti
frekvenčného spektra
Synopsia : Dnešná analýza frekvenčného spektra vykonaná o 11:08 SEČ družice Eutelsat 9B na 9.0°E v rozpätí od 12 111 do 12 466 MHz
vysielaného vo vertikálnej polarizácii v talianskom vyžarovacom diagrame týmto dokazuje že dnešné status quo v tomto frekvenčnom rozsahu
je platné už viac ako dva týždne (cca od 7-8.3.2023 pre f=12 188 V a 12 418 V) a hovorí že satelitná distribúcia na dvoch nosných
frekvenciách cez transpondéry TP IT3_f=12 188 MHz a IT9_f=12 418 MHz je už viac ako dva týždne vypnutá a čas ukáže či sa jedná
o prechodnú alebo o definitívnu situáciu v tejto časti frekvenčného spektra.Môžem potvrdiť že priemerná intenzita vyžiareného výkonu EIRP stúpla
v priemere o 1-2 dBW na každej z momentálne vyťažovaných frekvencií vysielaných v režime DVB-S2/Multistream v danej zemepisnej polohe za
obdobie posledných dvoch týždňov,čo dokazuje aj analýza kvality na f=12 111 MHz_V s výsledkom MER=15,1 dB v danom čase na výstupe
zo symetrického reflektora s D=450 cm.
⇒METEK HD :Analýza spektra v zobrazovacom móde "Waterfall" najlepšie dokazuje že signálne distribúcie cez transpondér IT3/IT5/IT9
sú momentálne vypnuté + analýza kvality vysielania v štandarde DVB-S2/Multistream na f=12 111 MHz s MER=15,1 dB
dnes o 11:08 CET

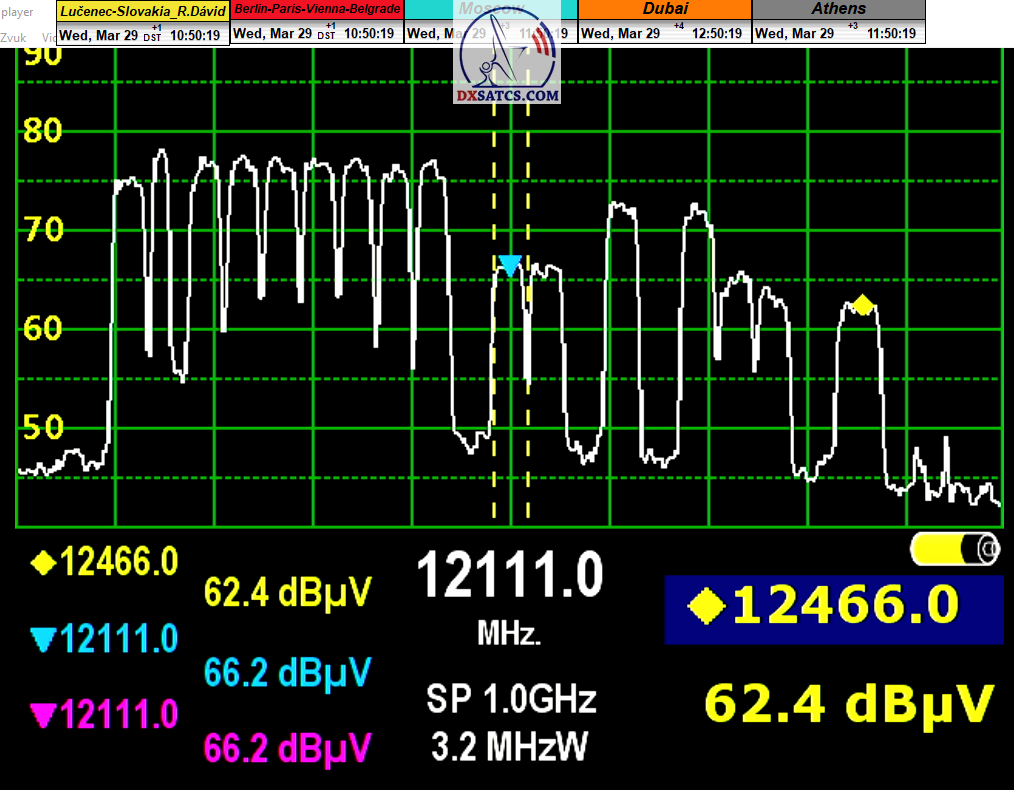

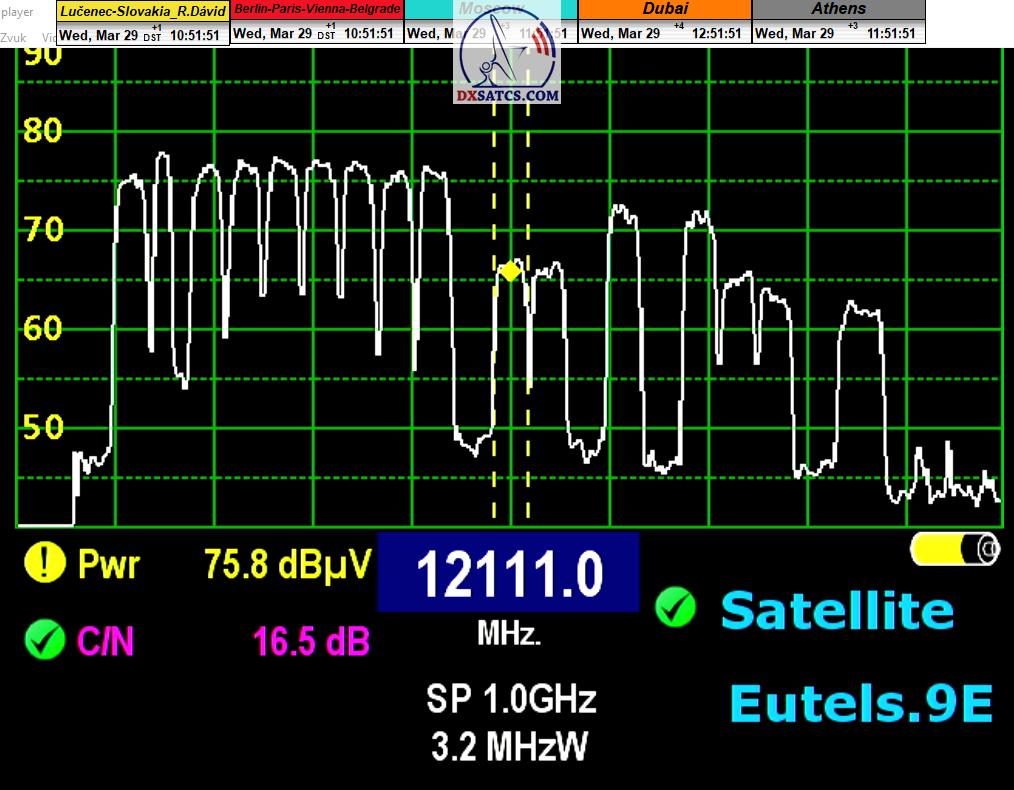

⇒TELEVES H60 : 12 111_Mark 1> 12 466 MHz_Mark 2 identifikácia družice a orbitálnej pozície

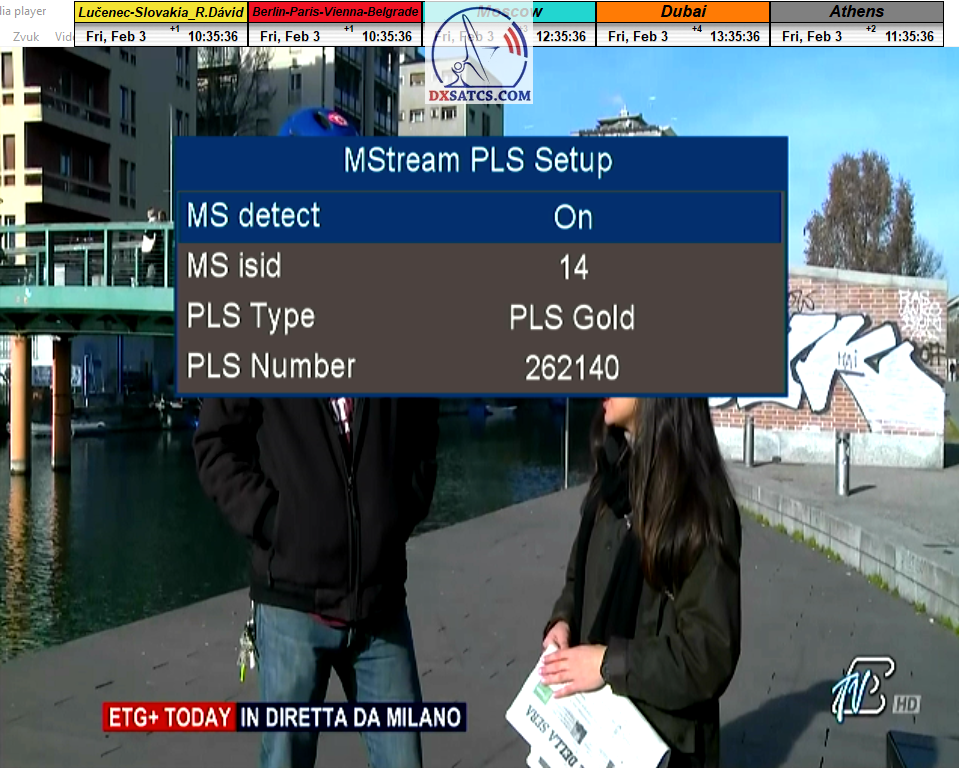

►3.2.2023 : Eutelsat 9B-9.0°E_f=12 418 MHZ_V_DVB-S2/Multistream/16APSK/PLS Gold 262140
ABSTRAKT : dnes v analýze frekvenčného spektra vertikálneho vektora vlnenia v rozsahu od 12 200 do 12 750 MHz_LNB LOF=11,25 GHz
dokážem okamžité ukončenie do včera (2.2.2023) uplinkovanej satelitnej distribúcie cez transpondér IT5 na f=12 265 MHz-V v talianskom
lúči družice Eutelsat 9B na 9.0°E a opätovný reštart vyťažovania do včera neaktívneho talianskeho transpondéra IT9 na f=12 418 V
s aplikovaným technickým štandardom DVB-S2/Multistream_16APSK_FEC=2/3 a MIS=14+17.
Poznámka : Všetky výsledky meraní v tejto novinke sú derivované od symetrického parabolického reflektora Prodelin s D=450 cm

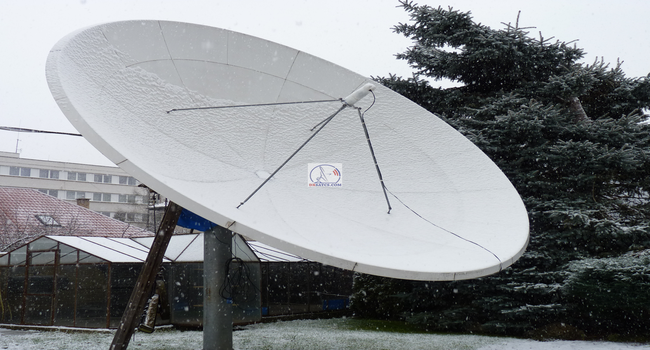

-fotografia zobrazuje aktuálne poveternostné podmienky v mieste príjmu Lučenec dnes 3.2.2023 : husté sneženie _ shmu.sk

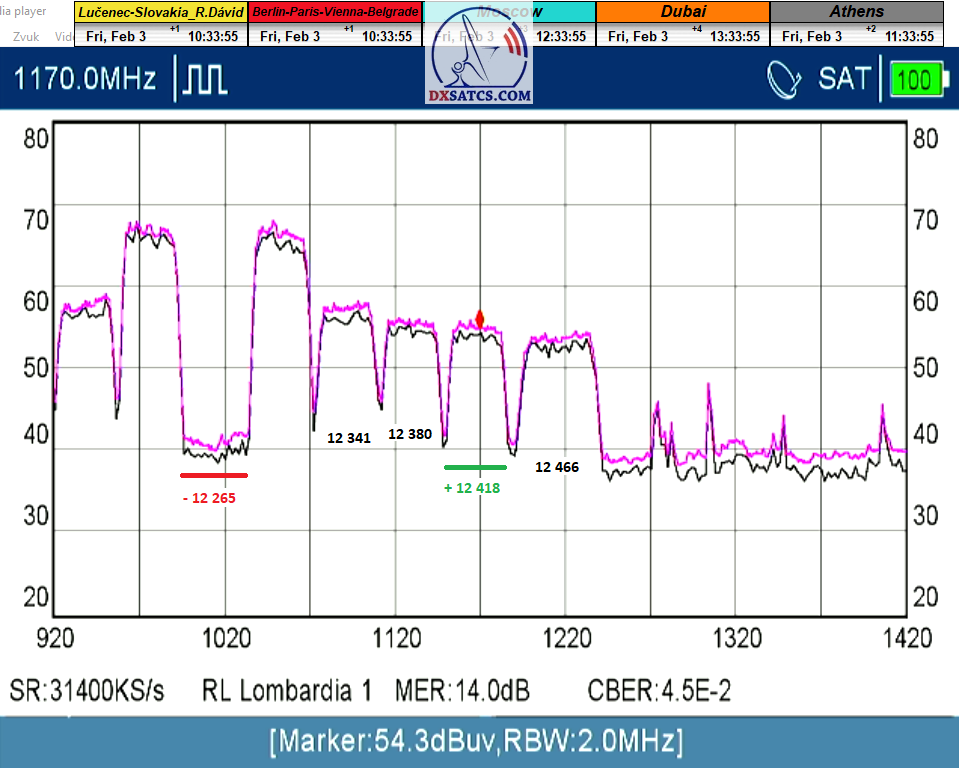

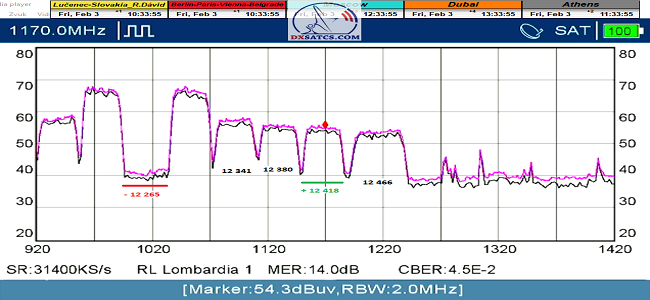

►Aktuálna analýza a kvantifikácia rozsahu frekvenčného spektra od 12 200 do 12 750 MHz_V

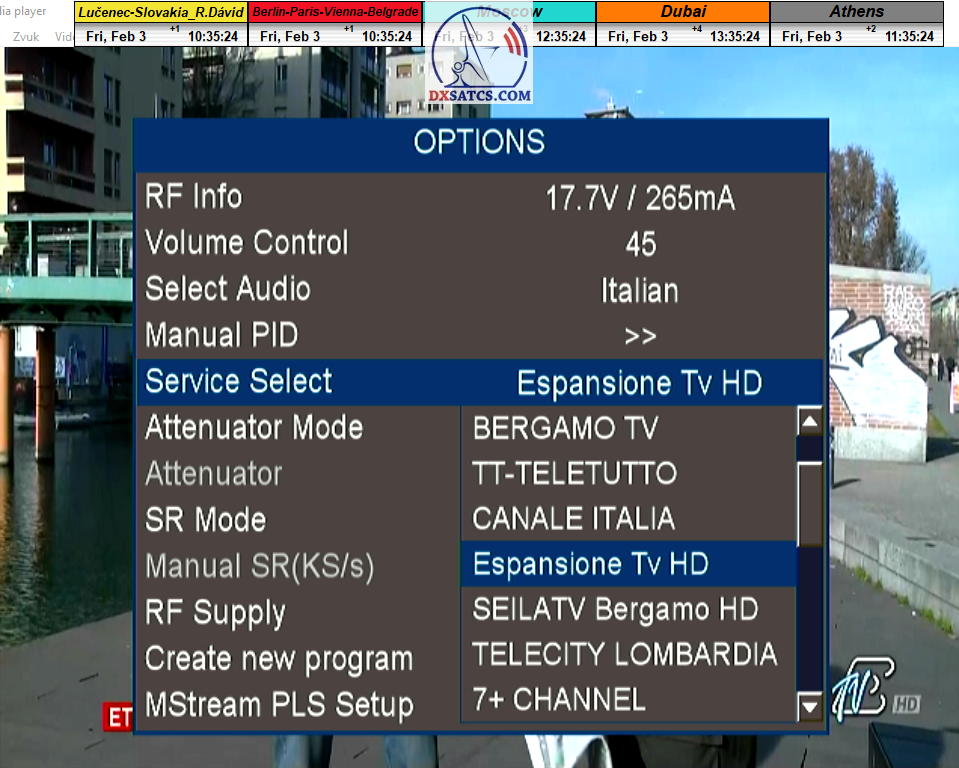

dnes došlo k reštartu vyťažovania TP IT9 na f=12 418 MHz_V : provajder RL Lombardia

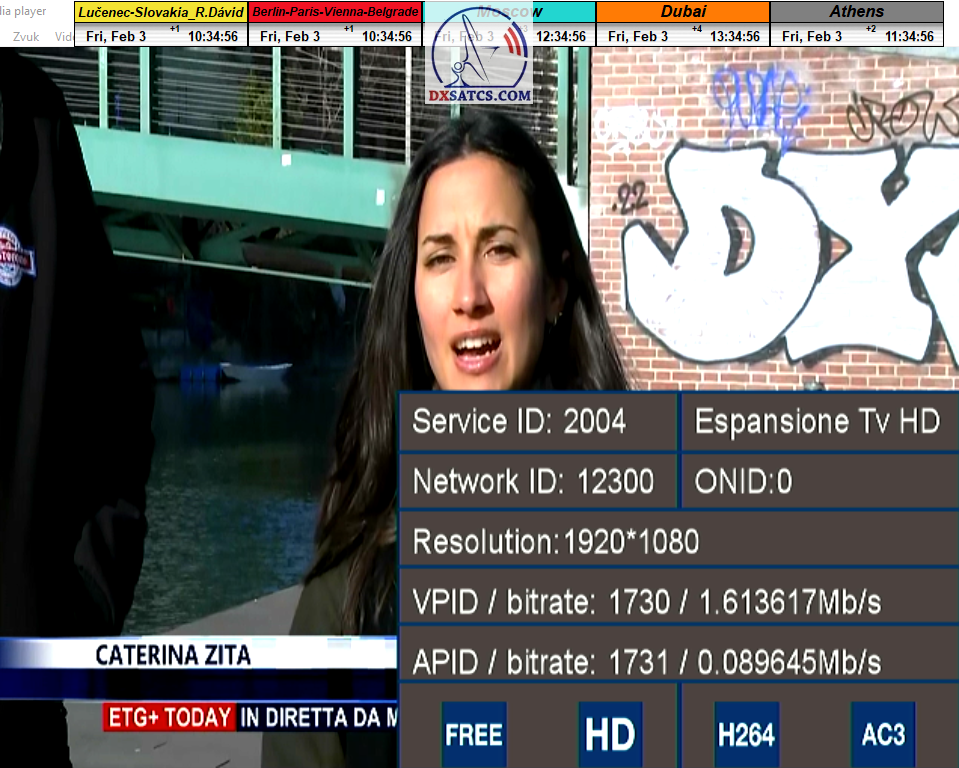

► Analýza kvality : 12 418 MHz_TP IT9_DVB-S2/16APSK/Multistream

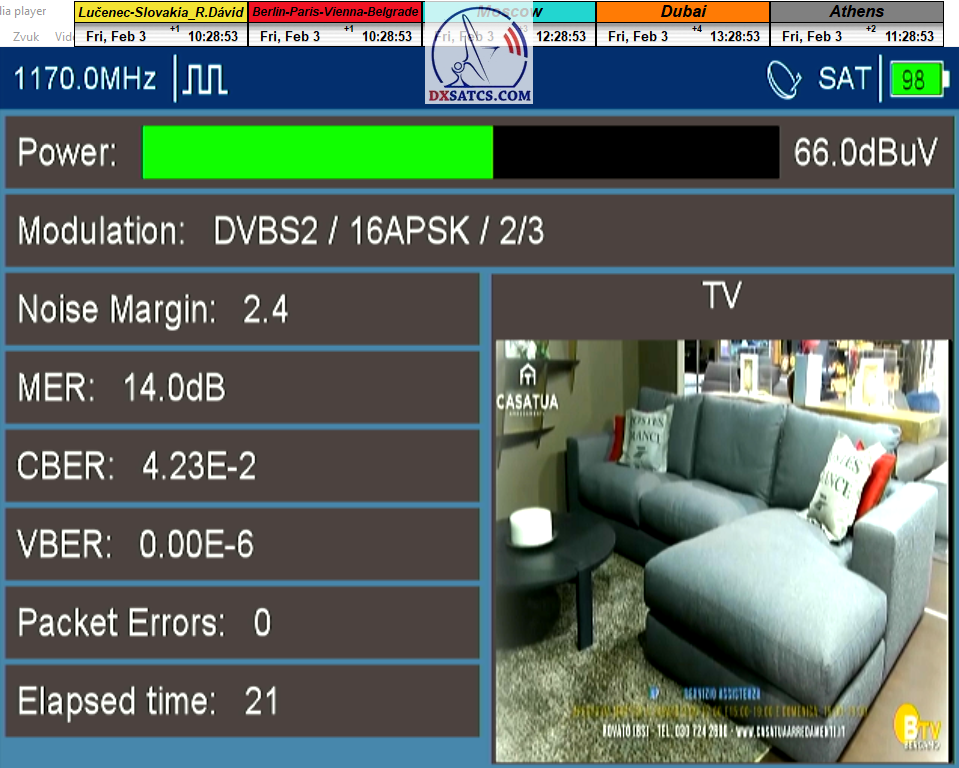

>DVB-S2/16APSK/Multistream_METEK HD : MER=14,0 dB dnes 3.2.2023<

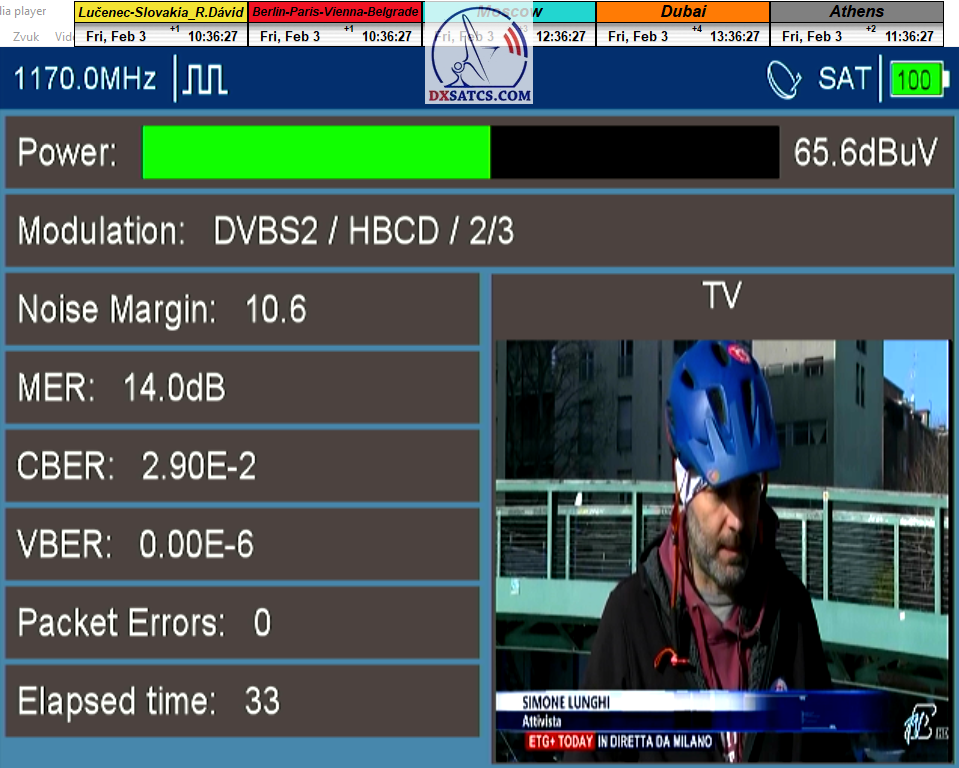

Analýza kvality na f=12 418 MHz_V" (TP IT9 Italian footprint) : PF Prodelin 450 cm / Silné sneženie

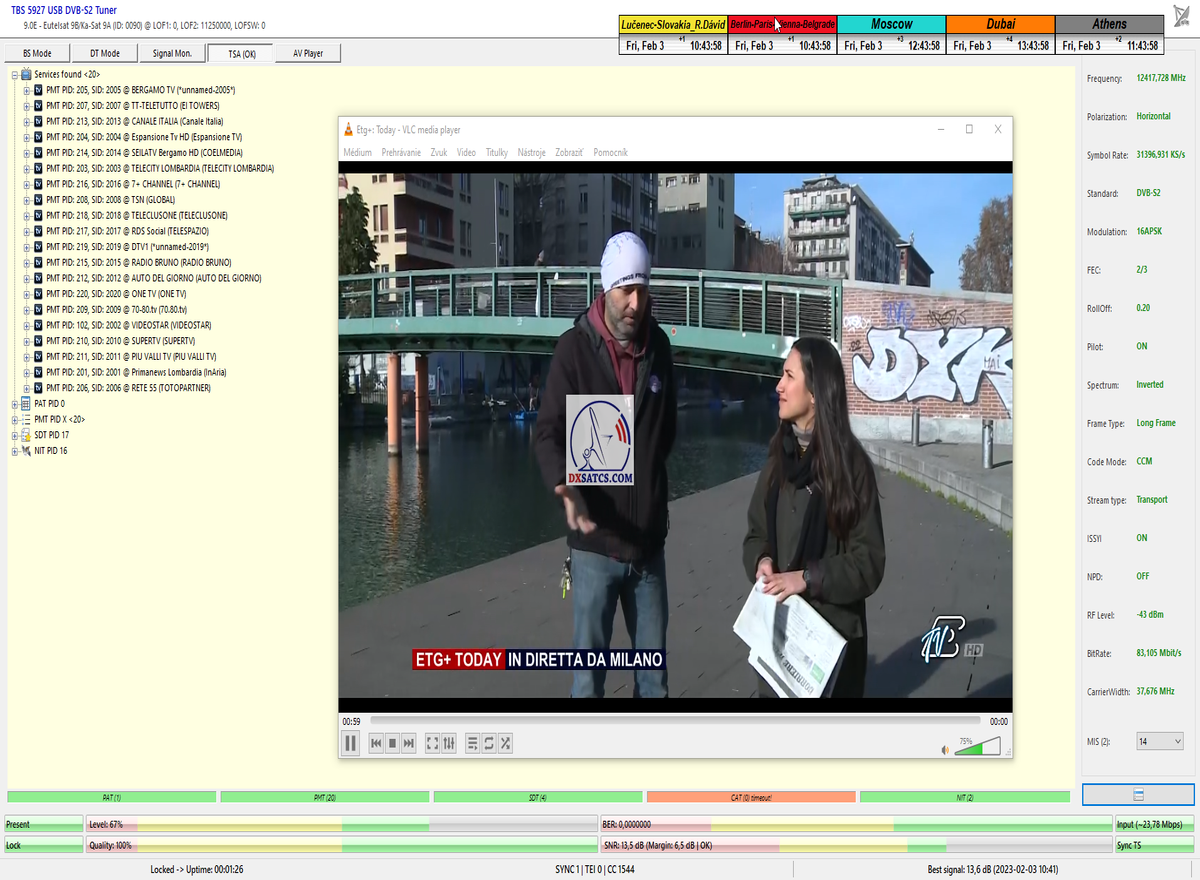

MER=14 dB / NM=10,6 dB / PER=0 MER=14 dB / NM=2,4 dB / PER=0 TBS 5927/EBSpro : SNR=13,5 dB
►1.2.2023 : Eutelsat 9B-9.0°E_f=12 265 MHz_V_DVB-S2/Multistream/16APSK / PLS Gold 262140
ABSTRAKT : Dnes podrobím východiskovej verifikácii moje tvrdenie o možnosti stabilného príjmu talianskej
siete RL na f=12 265 MHz, vysvetlím v akom zmysle slova používam anglickú skratku DTH,uverejním signálny
monitoring v dĺžke 24 hodín a dnešnú špičku kvality
Poznámka : Všetky výsledky meraní v tejto novinke sú derivované len od symetrického parabolického reflektora Prodelin s D=370 cm
o možnosti dokázateľne stabilného príjmu z frekvencie f=12 265 V so symetrickým parabolickým reflektorom PF Prodelin 370 cm,
potom ako danú frekvenciu prestali paralelne zdielať ukrajinský a taliansky operátor ZeonBud+RL.
Výkon prvotného (24H) nie regulárneho signálneho monitoringu (72H) od 30 do 31.1.2023 a dnešná analýza kvality pri špičke
výkonu EIRP tvoria základ pre nespochybnitelné dokazovanie stabilnej formy satelitného príjmu patriaceho do DTH kategorizácie v zóne
Mimo stopy/Out of footprint.
Poznámka k môjmu tvrdeniu "DTH kategorizácia" : pochopiteľne z hľadiska vysielaného obsahu v celom zväzku talianskej stopy
a aplikovaného technického štandardu DVB-S2/Multistream tento druh satelitného príjmu z družice Eutelsat 9B nie je
z fundamentálneho hľadiska určený a ani výkonovo smerovaný pre masy individuálnych príjemcov v Európe,Afrike atď.
čo pomenúva anglická skratka DTH-Direct to home,ale moja vedecko-výskumná činnosť smeruje v celom rozsahu k tomu
že za predpokladu úspešnej aplikácie teórie vlnovej fyziky do praxe,mojej vlastnej technológie Synchrónnych nanokorekcii atď.
môže aj tento druh príjmu normy DVB-S2/Multistream v talianskej stope v sebe integrovať atribút DTH z hľadiska okamžitej
a hlavne stabilnej dostupnosti signálnej hladiny prakticky v ktorúkoľvek minútu počas dňa aj pri výrazne zhoršených
poveternostných podmienkach.Úspešnosť mojej aplikácie teórie vlnovej fyziky do praxe potvrdzujú všetky doteraz uverejnené
signálne monitoringy v kvantite 1x72 hodín na f=12 111+12 149 MHz_V s D=370+450 cm.
Čiže ak používam skratku DTH pri kategorizácii formy satelitného príjmu,potom ju prosím chápte ako pojem pre okamžitú
dostupnosť stabilnej úrovne signálnej kvality prakticky v ktorúkoľvek minútu počas dňa,čo je pravým opakom
skratky SAT DX,lebo opäť zopakujem že z hľadiska vysielaného obsahu,aplikovaného technologického štandardu a ani signálneho
pokrytia tento nemá z meritórneho hľadiska nič spoločné s kategóriou DTH !
►Základnou podmienkou pre zaradenie akejkoľvek novinky do rubriky NEWS FLASH je jej aktuálnosť rovnajúca sa dátumu uverejnenia tj. 1.2.23
> Východiskový monitoring f=12 265 MHz_V : Paket RL Valle/Liguria <
> PARAMETRE PRENOSU : DVB-S2 _ 16APSK _ SR=31 400 _ FEC=2/3 _ PLS Gold 262140 _ Multistream <

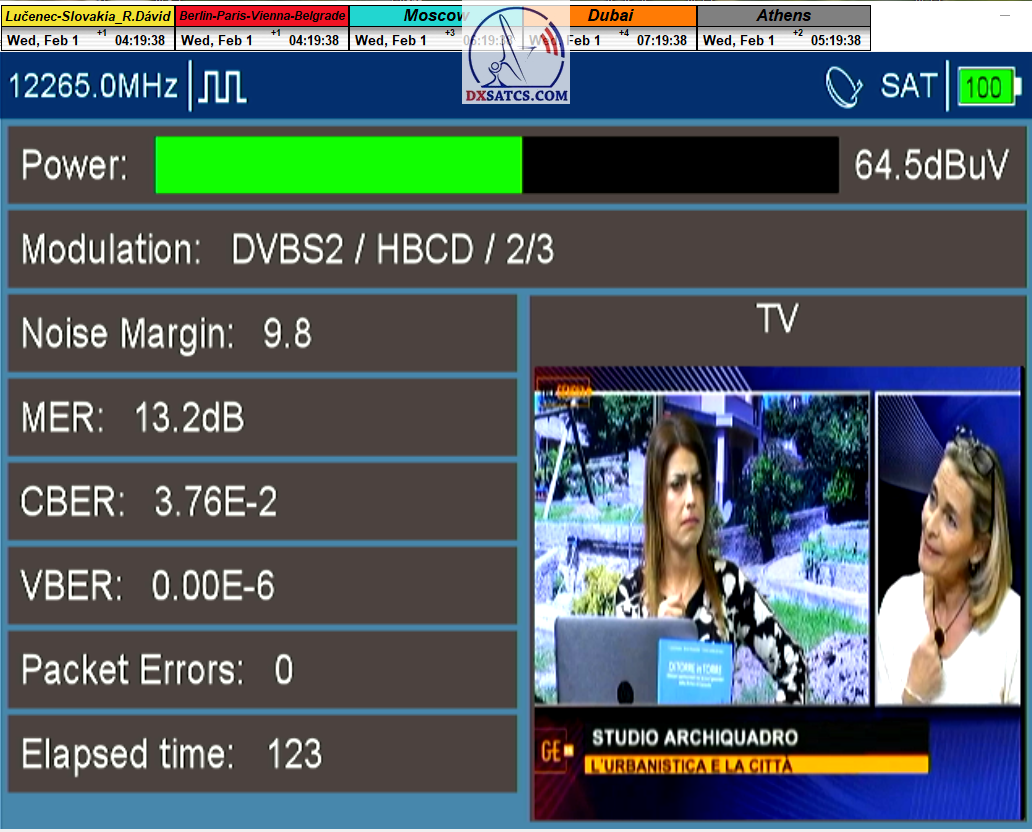

>DVB-S2/MULTISTREAM ANALYZÁTOR METEK HD : MER=13,3 dB dnes 1.2.2023<

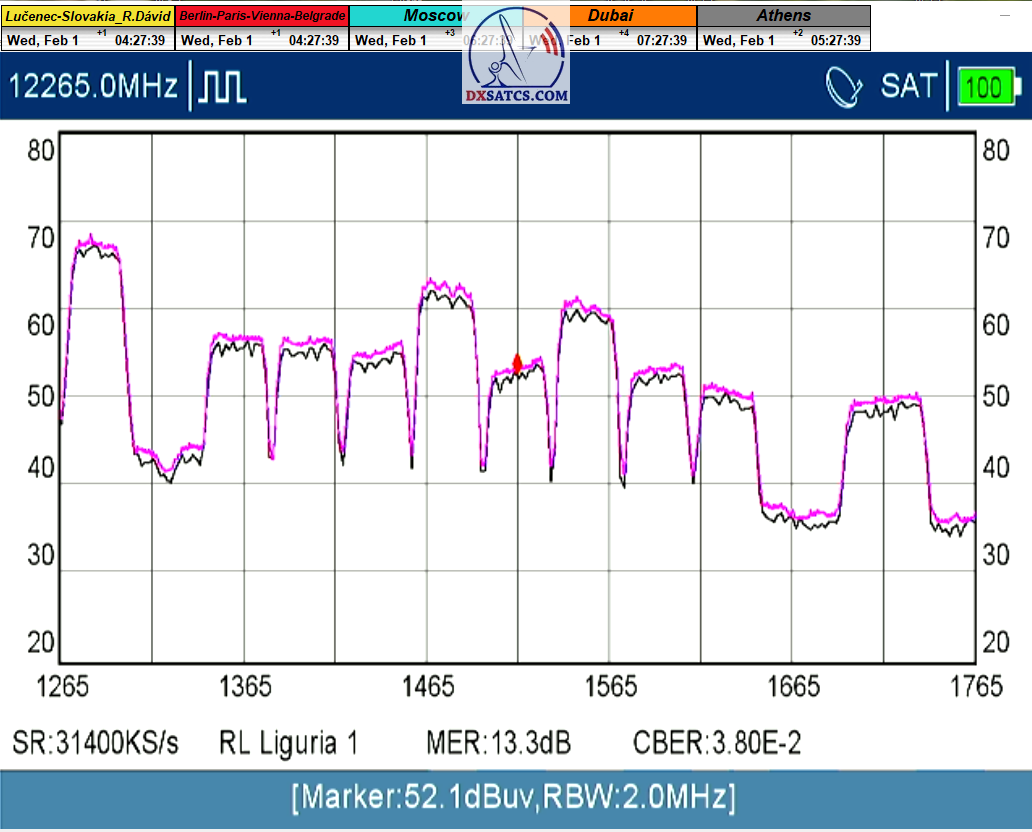

Analýza spektra a kvality na f=12 265 MHz_V" (TP IT5 Italian footprint) : PF Prodelin 370 cm
►Analýza : dnes 1.2.2023 v čase každodennej špičky výkonu od približne 03:00 do približne 05:00 seč
► 1.2.2023 ► 1.2.2023 ► 1.2.2023
MIS : 150 MER=13,2 dB / rezerva 9,8 dB MER=13,3 dB / rezerva 1,7 dB
PER=0 PER=0
![dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-multistream-reception-12265-mhz-v-quality-analysis-prodelin-370-1-2-2023-01](/sites/default/files/KU%20REF/Eutelsat%209b/News%20flash/12265%20V%2024h%20Prodelin%20370/thumbdxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-multistream-reception-12265-mhz-v-quality-analysis-prodelin-370-1-2-2023-01.png)
![dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-multistream-reception-12265-mhz-v-quality-analysis-prodelin-370-1-2-2023-03](/sites/default/files/KU%20REF/Eutelsat%209b/News%20flash/12265%20V%2024h%20Prodelin%20370/thumbdxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-multistream-reception-12265-mhz-v-quality-analysis-prodelin-370-1-2-2023-03.png)
![dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-multistream-reception-12265-mhz-v-quality-analysis-prodelin-370-1-2-2023-02](/sites/default/files/KU%20REF/Eutelsat%209b/News%20flash/12265%20V%2024h%20Prodelin%20370/thumbdxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-multistream-reception-12265-mhz-v-quality-analysis-prodelin-370-1-2-2023-02.png)

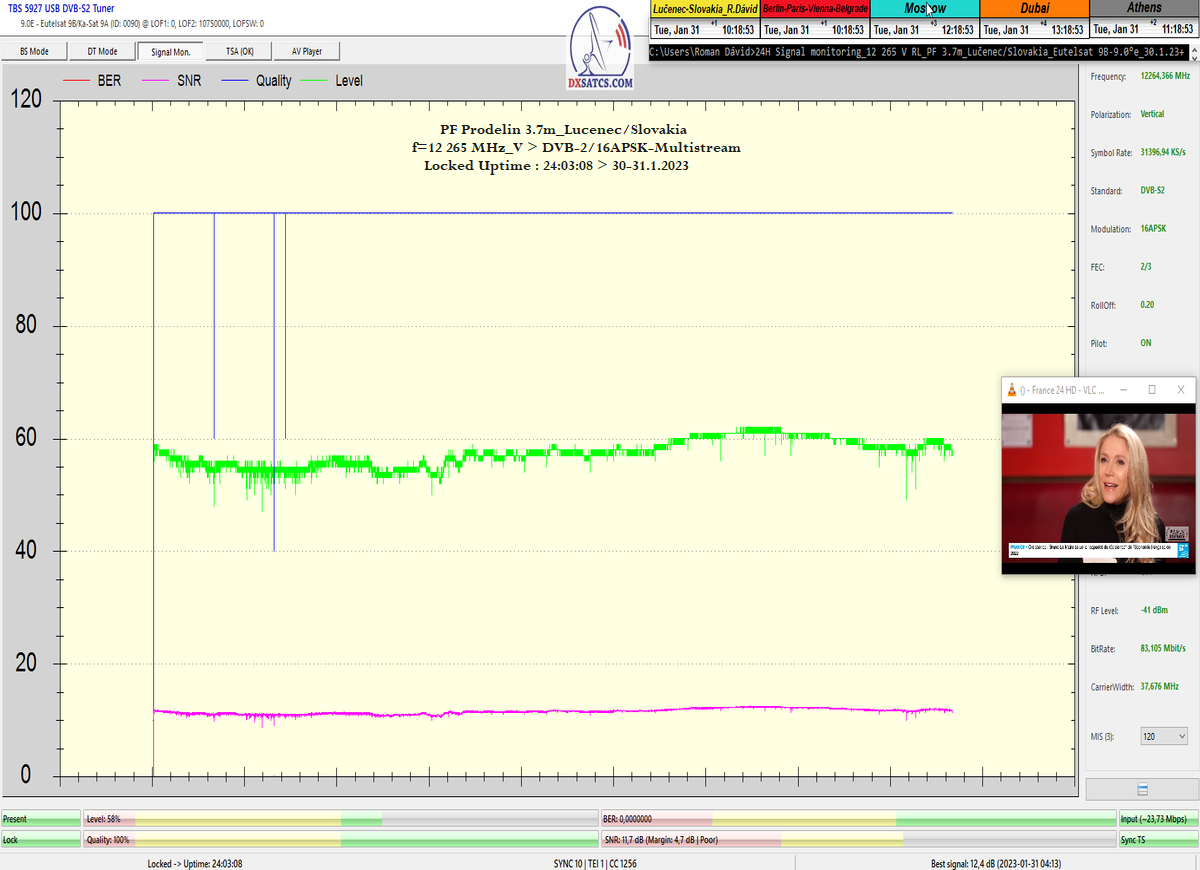

PROVING > Eutelsat 9B at 9.0°E _f=12 265 MHz_V : RL Valle/Liguria
Nepretržitý monitoring signálnych parametrov v dĺžke 1 x 24 hodín
Continuous monitoring of signal parameters for a period of 1 x 24 hours
►Deň záznamu monitoringu : od 30.1.2023 do 31.1.2023
►Signálny reťazec je tvorený :
dôkazom že súčasťou systémového riešenia nie je LNB SMW type O ale type R a polarita vlnení je zobrazovaná korektne,vychádzajúc z napájania 13V
Eutelsat 9B na 9,0°E : Vyžarovací diagram Taliansko
zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
vyžarovacie diagramy pochádzajú zo zdroja : eutelsat.com
►Stav atmosféry : približne v prvej polovici monitoringu prevládala veľká oblačnosť,večer so snehovými prehánkami miernej úrovne
v čase od približne 20:00 do 22:00 dňa 30.1.2023,potom jasno s rýchlosťou vetra od 4 do 6 m/s_zdroj shmu.sk / MS Boľkovce
►Celkový čas signálneho monitoringu : 24 hodín+
►Analýza signálneho monitoringu : dokázateľne stabilný príjem na 100% aj pri zhoršených poveternostných podmienkach bez jedinej straty
v kontinuite LOCKU,bez jedinej pixelácie obrazu pretože hladina kvality Q nikdy nedosiahla úrovne 20%

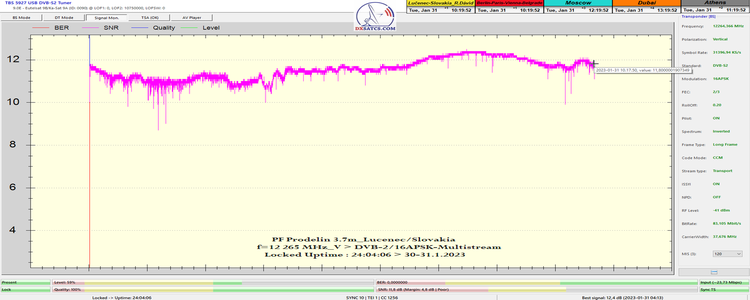

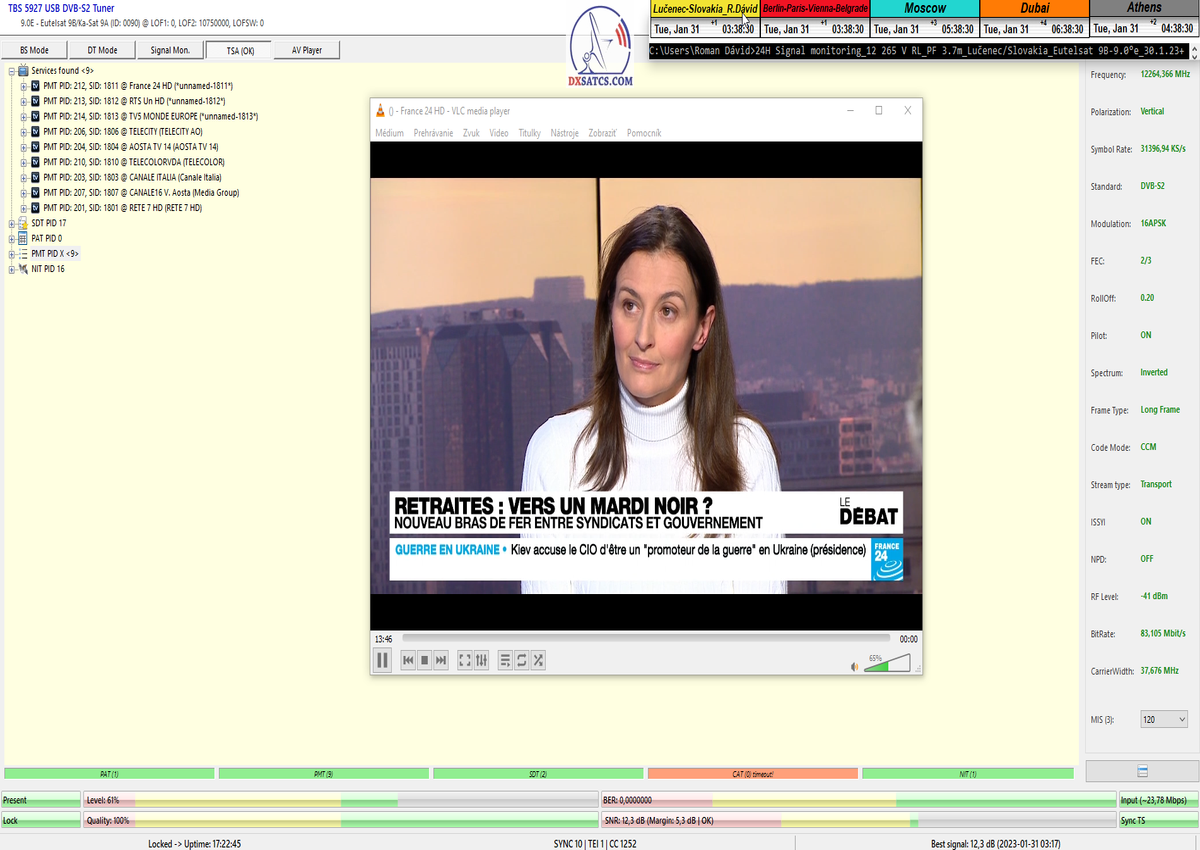

TBS 5927+EBSpro >>> SNR peak=12,4 dB
celkový čas signálneho monitoringu : 24 hodín
od 30.1.2023 do 31.1.2023

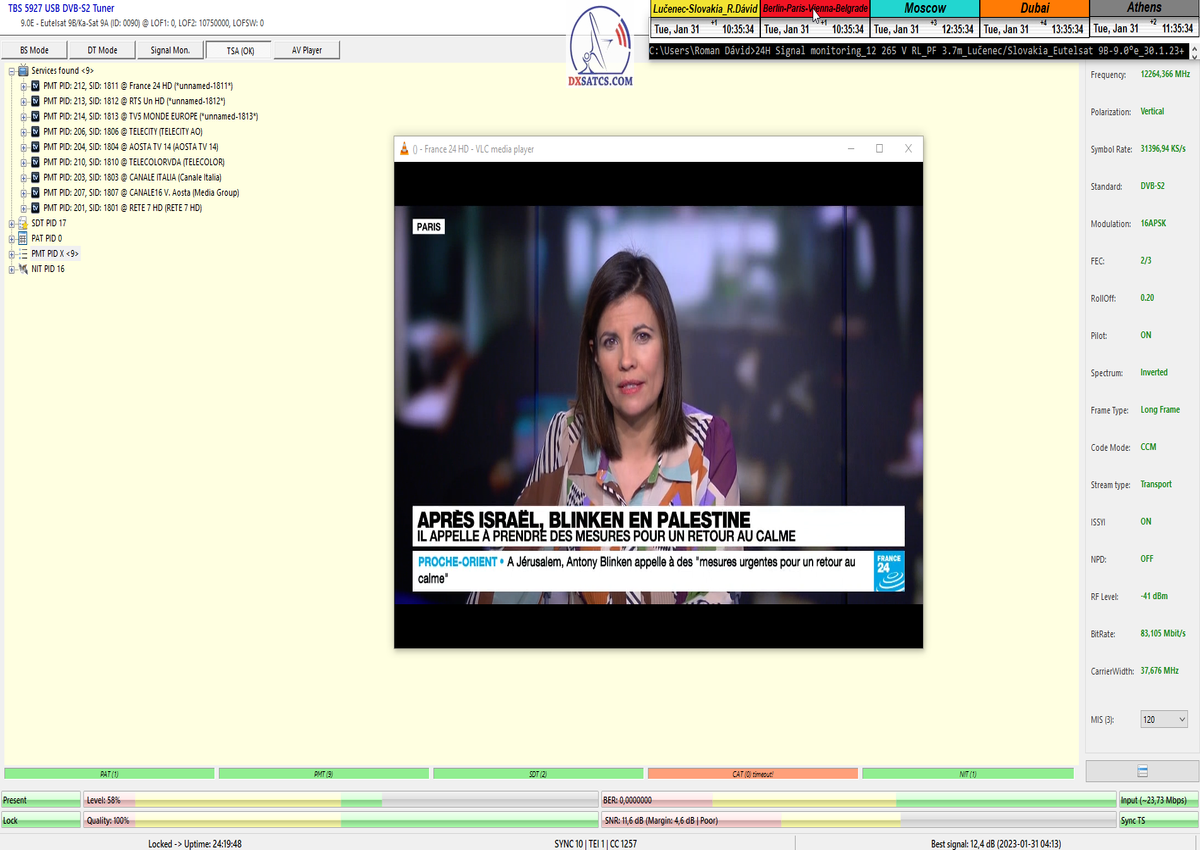

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►25.1.2023: Eutelsat 9B-9.0°E_f=12 265 V :Ukončenie paralelnej satelitnej distribúcie dvoch provajderov
cez jednu frekvenciu otvára tú unikátnu možnosť stabilného príjmu z frekvencie f=12 265 MHz šírenej
v talianskej vyžarovacej stope aj v nových regiónoch európskeho kontinentu,čo doteraz nebolo možné
v danom mieste príjmu.
vo vyžarovacom zväzku Nordic & Eastern a talianskeho operátora EI Towers vo vyžarovacom zväzku Italy Ku cez frekvenciu
f=12 265 MHz_V v štandarde DVB-S2 Multistream,ktorá z hľadiska prevažujúceho výkonu a aplikovaného priemeru anténneho reflektora
(a iných faktorov) v tej-ktorej zemepisnej časti európskeho kontinentu vylučovala súbežný príjem týchto sietí z dôvodu ich vzájomného rušenia.
Týmto dnes 25.1 2023 dokazujem že ukončenie súbežne aktívnych satelitných distribúcii dvoch sietí pre dve rôzne európske oblasti cez jednu frekvenciu
mi týmto v meste Lučenec otvorilo unikátnu možnosť príjmu vysielania v talianskom vyžarovacom diagrame aj z frekvencie f=12 265 MHz_V.
Nemôžem vylúčiť že stav na f=12 265 MHz_V platný dnes 25.1.2023 o 15:00 SEČ je len dočasný a opätovne dôjde k nastoleniu alebo obnoveniu
doterajšieho stavu (do 22.1.2023) vo význame status quo ante.

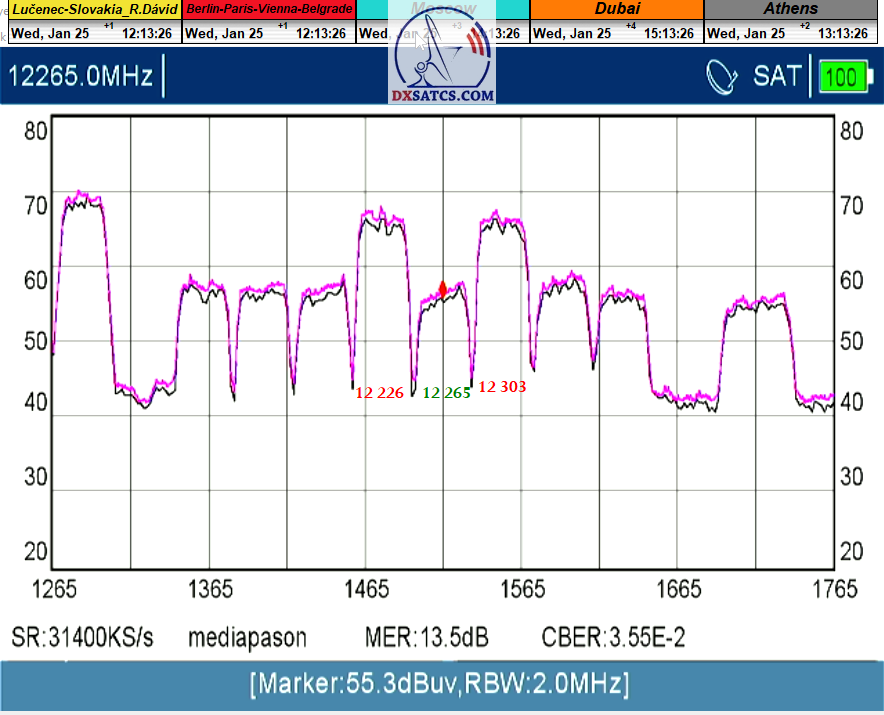

Analýza frekvenčného spektra vertikálneho vektora vlnenia v ktorom aj naďalej prebieha súbežná satelitná distribúcia pre dve rôzne európske oblasti
cez frekvencie f=12 226 a 12 303 MHz...
12 265 V_Italy Ku 12 265 MHz_V

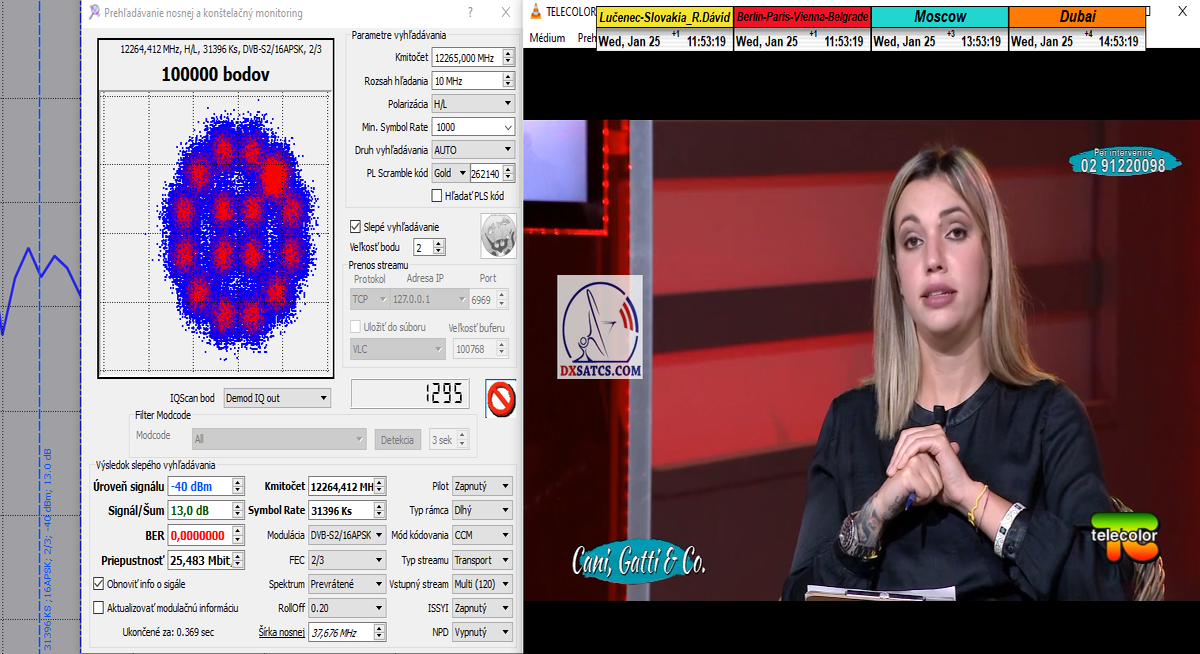

DVB-S2/16 APSK_MER=13,5 dB SNR=13 dB / MIS:120/150/180 MIS=120
►►Eutelsat 9B at 9.0°E-Italy-Multistream standard-satellite reception-copyright : Research project >The Reference Values of the Gain
for the Dishes with D<=4.5m in KU Band
![](/sites/default/files/uk_flag.gif)
that come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
![](/sites/default/files/sk_flag.gif)
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
