Centre for satellite reception of Multistream technology in DVB-S2 standard : Eutelsat 9B at 9.0°E_proving on Prodelin 3.7m antenna

►►►Eutelsat 9B at 9.0°E-Italy-DVB-S2-S2X-Multistream-Prodelin 370 cm-technology:

Návrh a aplikácia
technologického riešenia pre D=370 sm za účelom dosiahnutia dokázateľne stabilnej formy satelitného príjmu v norme
DVB-S2-S2X Multistream/8PSK a 16APSK pre zemepisnú oblasť strednej a východnej Európy





Návrh technologického riešenia za účelom maximalizácie funkcie permeability vo význame priepustnosti v aplikovanom ladenom
vlnovode,ktorý zároveň plní funkciu prírubového transformátora C120/WR75 :

Zaťiaľ čo do rovnice výslednej kvality vertikálne polarizovaných vlnení na výstupe zo symetrickéhio parabolického reflektora s D=450 cm
vstupuje dominantne funkcia čo najvyššieho potlačenia (izolácie) miery ingerencie vysokých úrovní horizontálne polarizovaných
elektromagnetických vlnení a ďalšia schopnosť plnej a okamžitej kontroly nad nepravidelnými zmenami v uhlových odchýlkach SKEW atď.,
potom miera ingerencie týchto,v predchádzajúcom prípade dominantných činiteľov,v rovnici výslednej kvality zohráva len marginálnu (nedominantnú)
úlohu na výstupe z reflektora s D=370 cm.


►pri porovnatelnej výške kvality v jednotke SNR,v porovnatelnom časovom úseku zberu dát,je práve úroveň signálu v jednotke dBm tým vhodným
dôkazným nástrojom,že merania pochádzajú z dvoch rôznych signálnych zdrojov,v tomto prípade D1=370 cm a D2=450 cm

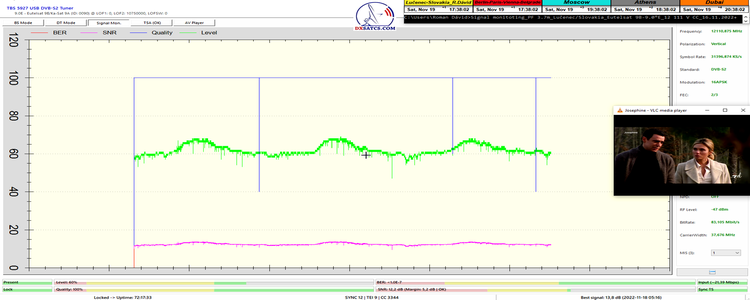

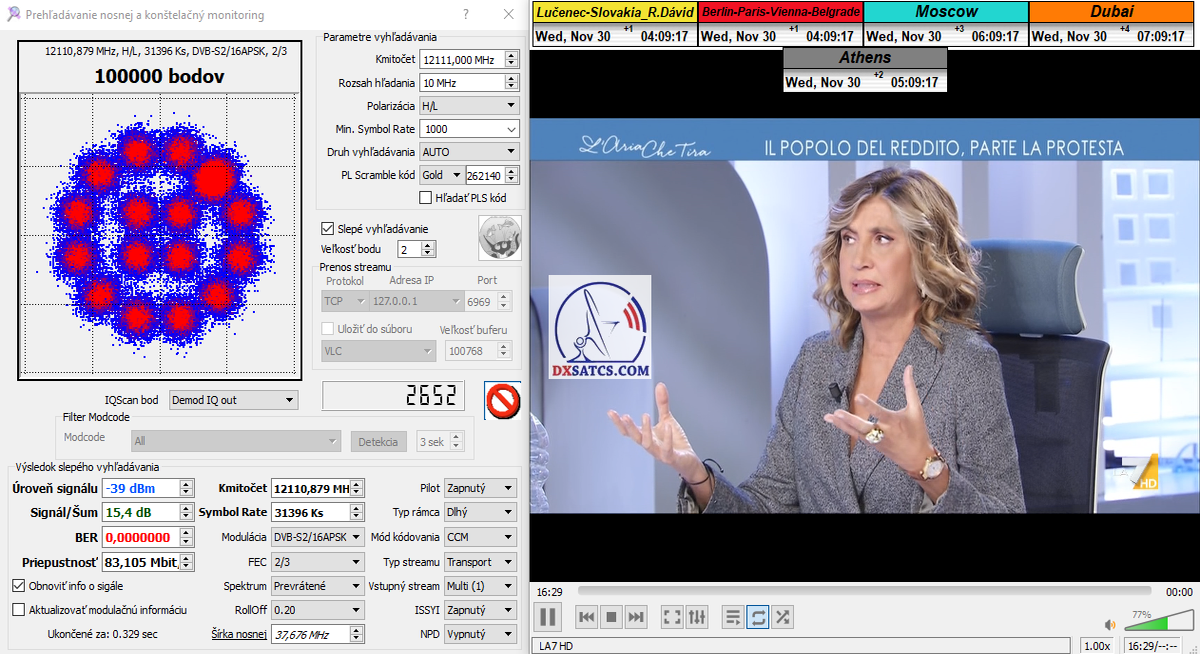

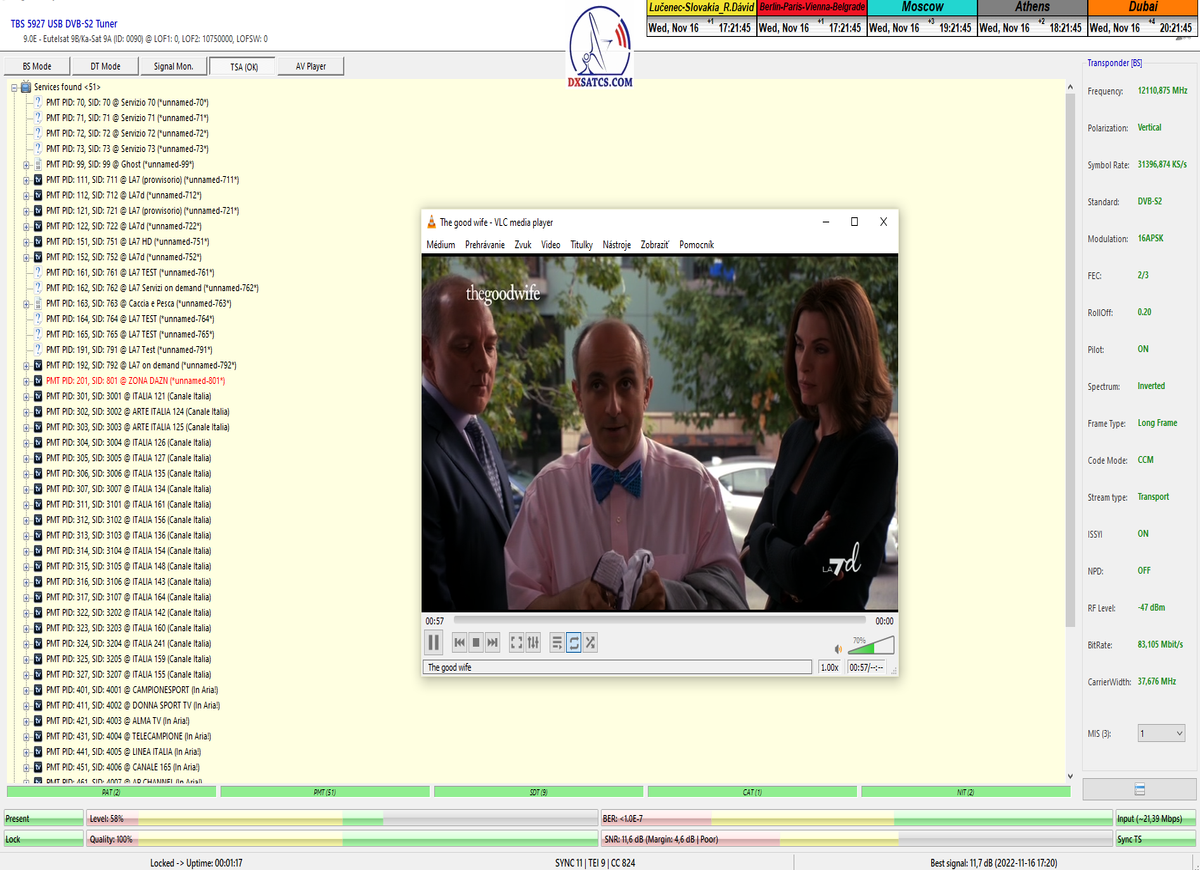

                          D1=370 cm_20.11.2022                                   D2=450 cm_30.11.2022
                            f=12 111 MHz_V                                                f=12 111 MHz_V
                            Level=-45 dBm                                                   Level= -39 dBm
                            Level=1 257 µV                         <                       Level=2 509 µV


►Zjednodušene alebo polopate povedané:

Čím menší priemer,tým menší problém a tým menší počet kvalitu potencionálne negujúcich činiteľov .

> táto moja "logická a zjednodušujúca myšlienková skratka" platí výlučne pre časť frekvenčného spektra od 12 111 do 12 466 MHz-V v zemepisných podmienkach strednej a východnej Európy družice Eutelsat 9B na 9.0°E pretože napríklad vo frekvenčnom spektre od 10,7 do 10,95 GHz GEO objektu Astra 2E_UK beam platí presný OPAK môjho predchádzajúceho tvrdenia pre identickú zemepisnú oblasť,pretože tam je miera vzájomnej

ingerencie úrovne výkonu spektra H na V zanedbatelne malá aj na výstupe z D=600 cm. (ich výkonové hladiny sú porovnatelne nízke) Na základe mojich predchádzajúcich tvrdení platí nasledovne uvedené : Technologický návrh a fyzikálne vlastnosti vlnovodných komponentov v systémovom riešení prispôsobujem prioritne inštalovanému priemeru.V praxi to znamená že inštalovaný priemer D=370 cm,predstavuje NULOVÉ riziko akýchkoľvek potencionálnych komplikácii pri dosiahnutí stabilnej forme príjmu v percentuálnej stabilite 97-99% bez jedinej pixelácie z kvantity 24/7 v prípade príjmu z vyžarovacieho diagramu Italy.(toto jasné až jednoznačné tvrdenie si dovoľujem vyrieknúť na základe môjho každodenného monitoringu tejto časti frekvenčného spektra za obdobie posledných piatich mesiacov,pričom jedine pre f=12 340 MHz_V moje predchádzajúce tvrdenia neplatia v plnom rozsahu) Fyzikálnym slovníkom povedané,mieru vzájomnej ingerencie krížových polarizácií H a V dokážem účinne izolovať s nulovým vzájomným spektrálnym prienikom už s polarizačnou výhybkou OMT so štandardným stupňom izolácie okolo 31,5 dB bez akýchkoľvek komplikácii,

ktoré som analyzoval a vyriešil na výstupe reflektora s D=450 cm. Aj napriek tomu že nepravidelne dochádza k zmenám v uhlových odchýlkach SKEW a to dominantne len v úseku špičky výkonu a kvality,typicky od 03:00 do 06:00 ráno každý deň,rozhodol som sa z rovnice výslednej kvality vylúčiť tento inak dôležitý činiteľ a zamerať sa prioritne na maximalizáciu permeability vo význame minimalizácie prechodového útlmu v ladenom vlnovode,pretože moje technologické možnosti mi neumožňujú "kráčať po dvoch cestách súčasne" a konkrétne v tomto prípade som uprednostnil cestu maximalizáciu permeability alebo dosiahnutej kvality na výstupe z D=370 cm,pretože ideálne riešenie existuje len v teórii a aplikovaná technológia je vždy výsledkom stanovených priorít a kompromisu.

Výsledkom mojej snahy po maximalizácii funkcie permeability v systémovom riešení v ohnisku reflektora s  D=370 cm je nasledovný :

►v signálnom monitoringu dokázaný a plne stabilný príjem bez jediného výpadku za jednotku t=72 hodín,pri častých dažďových prehánkach a každodenne dosiahnutá špička kvality okolo SNR=13,8 dB s tunerom TBS 5925/5927 alebo okolo MER=14,2 s analyzátorom Metek HD na f=12 111 V .

zdroj publikovaného textu v tejto rubrike : vedecko-výskumná činnosť autora Romana Dávida

V Lučenci dňa 14.12.2022

►Eutelsat 9B at 9.0°E-Italy-Ku-DVB-S2-S2X-Multistream :  DOKAZOVANIE / PROVING / Prodelin 3.7m

 >Autor Roman Dávid uvádza argumenty pre aplikovanie "Metódy dokazovania pomocou signálneho monitoringu" do praxe satelitného
príjmu a to z dôvodu že je tým nepochybne prvým v Európe,Afrike,Ázii... ,ktorý začal všetky svoje výsledky vedecko-výskumnej činnosti
dokazovať a vybudoval tým centrum,ktoré začalo vôbec ako prvé publikovať verifikované/overené a tým pádom hodnoverné výsledky
satelitného príjmu v globálnom meradle_ak tvrdíte opak,prosím pošlite mi odkaz na zdroj,ktorý s týmto metodickým postupom
dokazovania prišiel predo mňou <







►Eutelsat 9B-Multistream standard : Continuous signal monitoring / Nepretržitý signálny monitoring

►Analýza a klasifikácia dosiahnutých výsledkov v percentuálnom vyjadrení : na výstupe zo symetrického reflektora s D=370 cm som dosiahol dokázateľne exemplárny alebo vzorový priebeh klasifikovaný v percentuálnom vyjadrení tvrdením "Stabilný príjem na 100%",  v časovom úseku signálneho monitoringu v dĺžke t=72 hodín odvodený od funkcie jedného kontinuálneho LOCKU.Dosiahnutý výsledok je o to cennejší,pretože spojitú funkciu jednotky meraní SNR som dosiahol aj pri výskyte niekoľkých dažďových prehánok  a konkrétne jednej s vysokým úhrnom zrážok až 6,65 mm za jednotku t=60 minút dňa 24.4.2023 približne od 17:30 do 19:30 hodine,čo sa z dôvodu vysokej signálnej rezervy demonštrovalo len niekoľkosekundovým poklesom okamžitej kvality zo 100 na 40%.Pravdivosť mojich tvrdení dokazuje sumarizačný graf úhrnu zrážok zo zdroja shmu.sk pre meteorologickú stanicu Boľkovce pri Lučenci,ktorý nespochybniteľne dokazuje vzťah medzi výskytom miernych (v doobedňajších hodinách) ale aj silných dažďových prehánok (v poobedňajších a  večerných hodinách) a poklesom kvality až na takmer limit-nú úroveň SNR=9,2 o 17:51 SEČ a následným rapídnym rastom kvality aj pri hustom daždi až na SNR=12,5 dB o 19:32 SEČ.Všetky dnes uverejnené sumarizačné snímky a video ukážky (o priebehu zmien výkonu,kvality a chybovosti) za jednotku t=72 hodín zo signálneho monitoringu som sústredil práve počas výskytu tých najnepriaznivejších poveternostných podmienok a je vysoko pravdepodobné že práve v danom časom úseku sa dosiahol vôbec najvyšší hodinový úhrn zrážok za celý mesiac apríl 2023 pre danú zemepisnú oblasť,ktorú vygenerovala automatická meteorologická stanica druhej generácie AWS 2 Boľkovce.Zo štatistických a sumarizačných tabuliek úhrnu zrážok pre mesiac apríl zo zdrojov meteoblue.sk vyplýva že len približne v dvoch dňoch (2,3) z tridsiatich daných,spadne celkové množstvo zrážok s úhrnom od 5 do 10 mm za 24 hodín,pri celkovo až devätnástich (19,4) úplne suchých dňoch, ale tu hovorím o úhrne zrážok až 6,65 mm

za jednotku času t=60 minút,počas ktorých práve končila kvantita signálneho monitoringu t=72 hodín.Vysoké tlmenie na signálnej trase dostatočne preverilo a zároveň potvrdilo dosiahnutie kategorizácie kvality príjmu DTH,alebo inak povedané stabilitu príjmu technológie DVB-S2/Multistream v modulácii 16APSK pri minimálnom odstupe C/N=9 dB na výstupe z D=370 cm aj pri mimoriadne zhoršených poveternostných podmienkach.

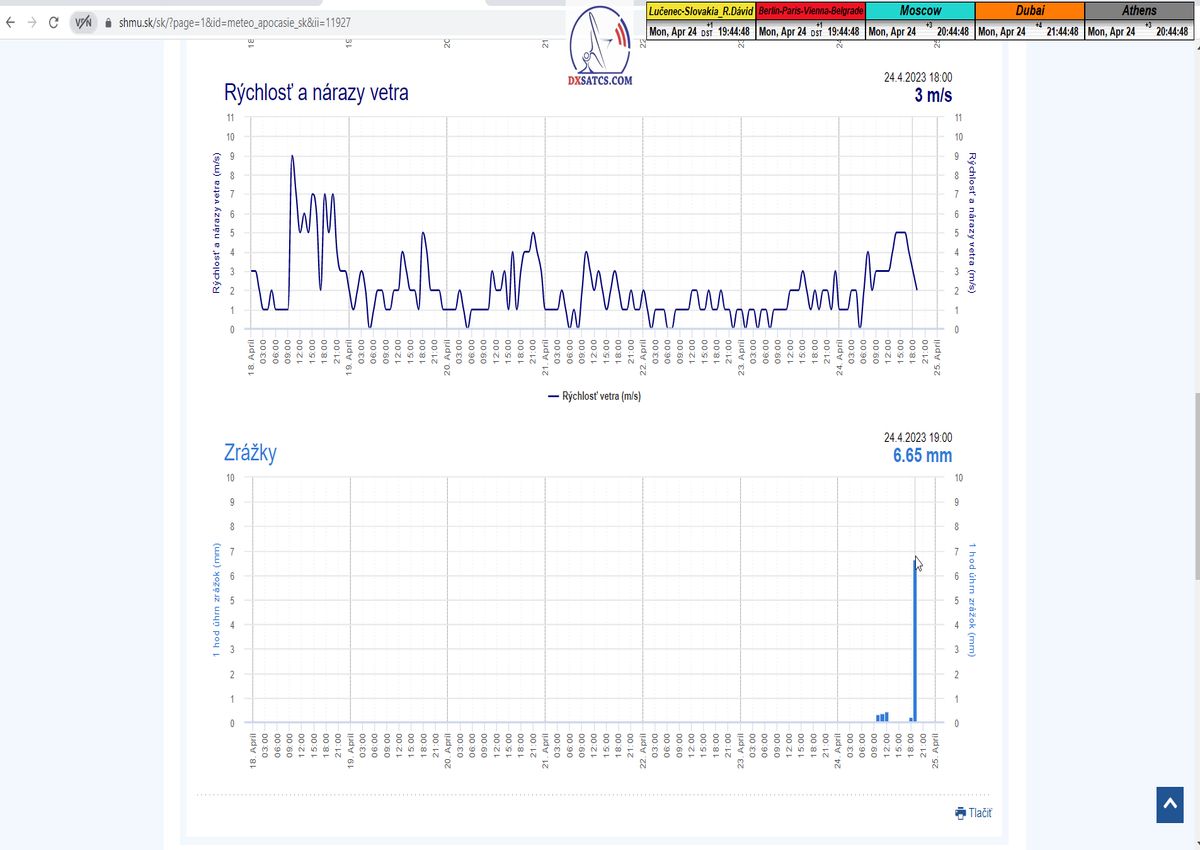

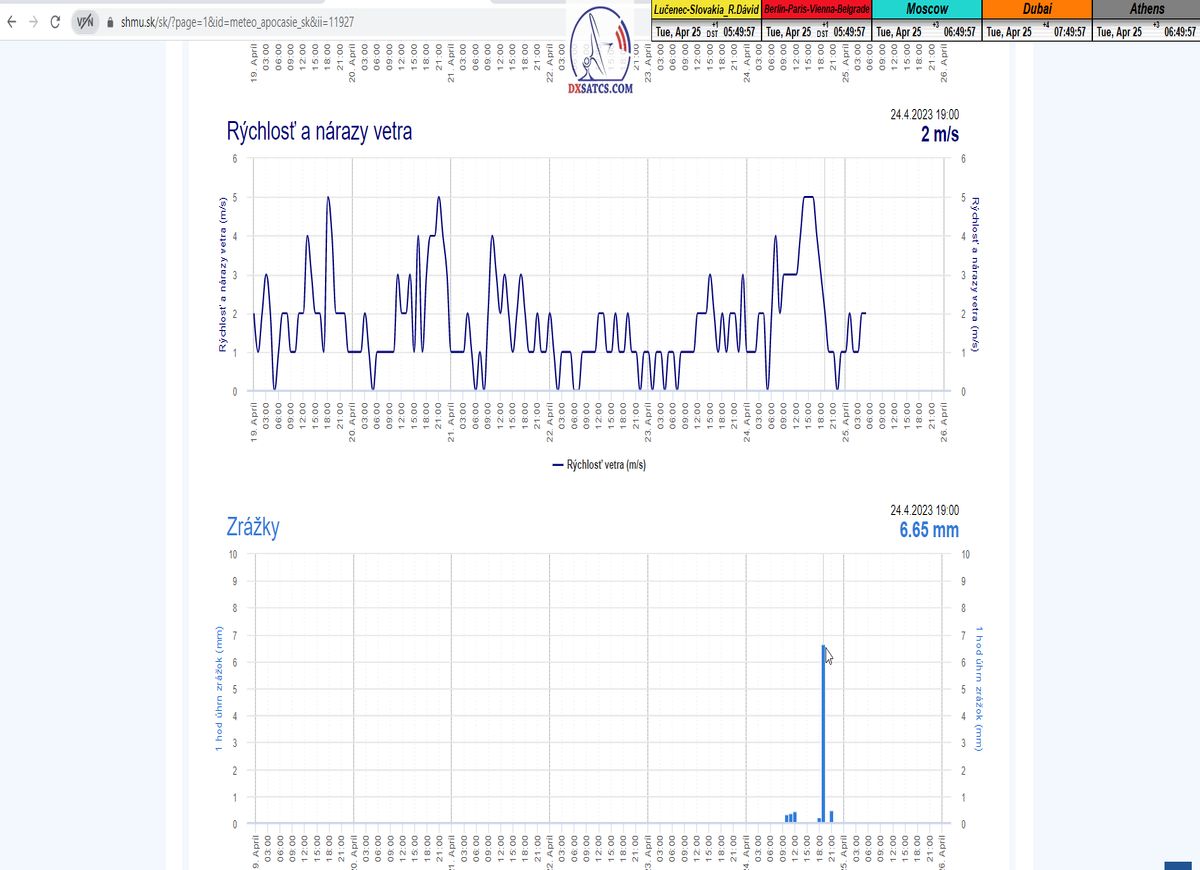

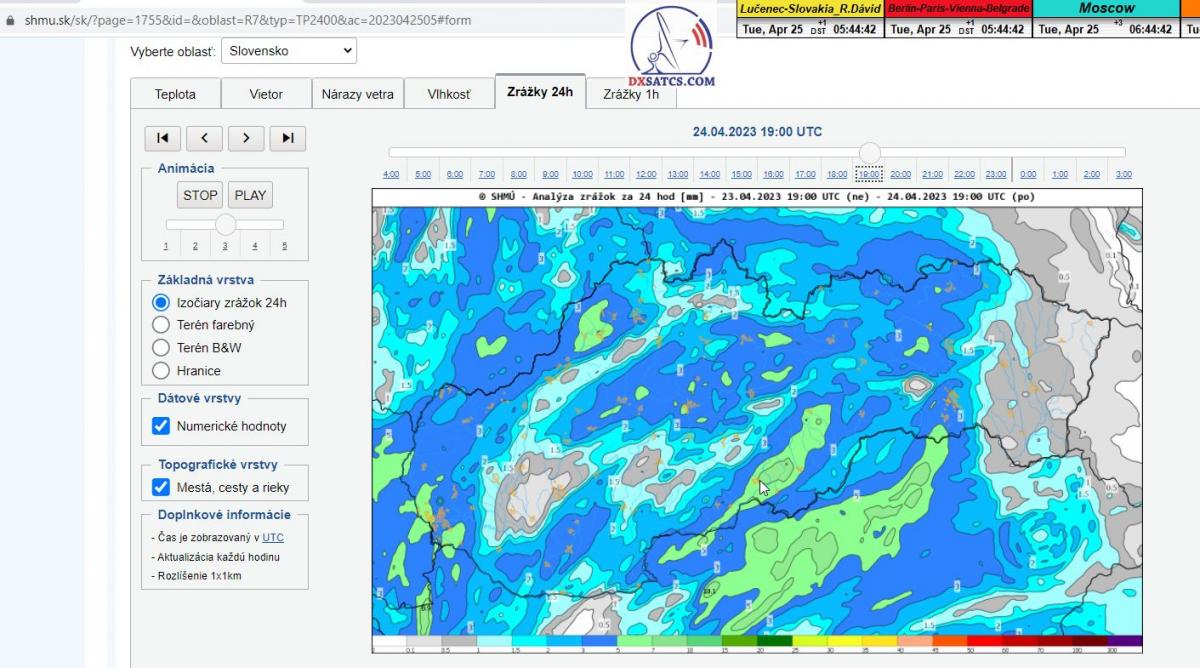

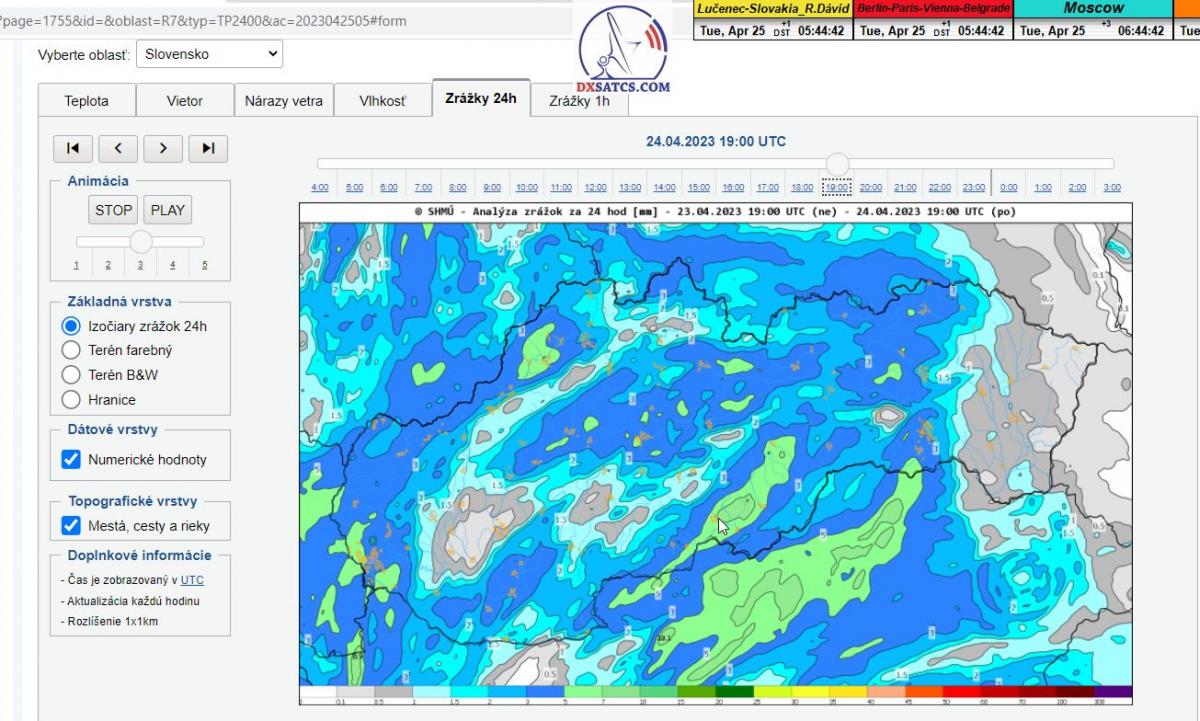

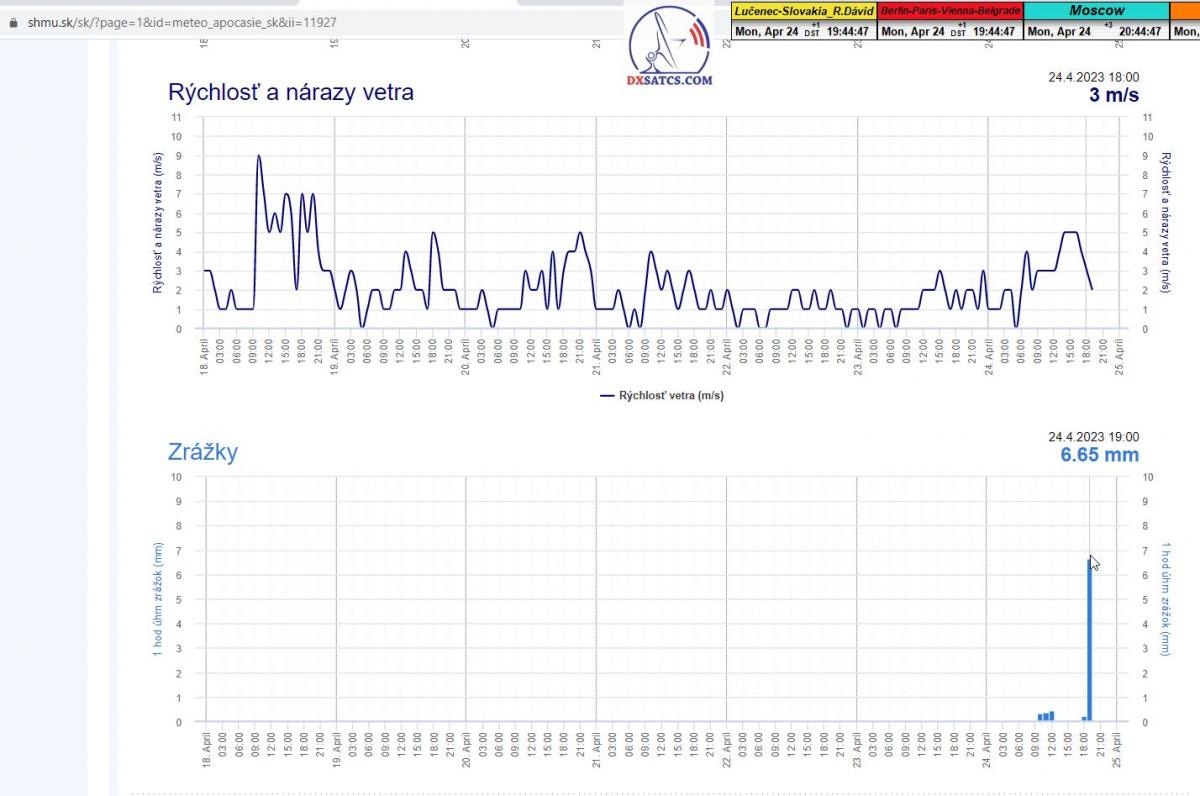

                                               24.4.2023 stav v úhrne zrážok o 19:00 SEČ _ AWS 2 Boľkovce / zdroj shmu.sk


       TBS 5927+EBSpro/CrazyScan : SNR=14,8 dB (14,9 dB)

                         METEK HD               : MER=15,1 dB

                  Octagon SF 4008           : SNR=14,8 dB

►Analýza spektra a meranie C/N,Pwr... s :  Televes H60 /  Rohde & Schwarz®EFL 340

                                                         C/N=16,7 dB

►Analýza spektra,kvality Pwr ... s : Metek HD _ amplitúda kvality MER=15,1 dB v aktuálnom výkonovom moduse jar/leto je porovnatelne vysoká každý deň čo len dokazuje že aj s PF 370 cm sa nachádzam v kategorizácii klasifikácie príjmu "DTH",čiže porovnatelné až identické (s presnosťou +/-0,1 dB_MER) amplitúdy kvality je možné dosahovať každý deň v danom úseku času bez prudkých výkyvov v intenzite výkonu EIRP,ktoré sú tak typické v kategorizácii sat dx alebo v skupine čakateľov na náhodné špičky výkonu,ktoré im následne úmožňujú vykonať náhodnú, v lepšom prípade nestabilnú formu LOCKU respektíve "príjmu" v úvodzovkách,typicky desiatky minút až jednotky hodín bez akejkoľvek garancie opakovania nasledujúci deň.Nie je ničím výnimočným že sa pri priebehu týchto náhodne vznikajúcich a zanikájúcich špičiek výkonu môžu títo nadšenci "sat dx" dopracovať,alebo presnejšie povedané dočakať aj k náhodnej a netypicky vysokej sekundovej špičke kvality okolo SNR=11-12 dB,ktorá sa ovšem už nasledujúcu minútu alebo sekundu môže zmeniť na žiadny príjem alebo na NO LOCK / NO Signal atď. Týchto zbytočných skenov s podobne vysokými špičkami kvality okolo 11-12 dB,ktorých náhodný pôvod a príčinu vzniku som vysvetlil v predchádzajúcej vete je doslova plný internet a ich publikovanie bez signálneho monitoringu a pravdivého popisu vzniku je kontraproduktívne a má len jediný účel : oklamať čo najväčšiu masu čitateľov a vzbudiť zdanlivé očakávania o "bezproblémovej forme príjmu" .

Dôkaz pravdivosti mojich tvrdení : tri dni za sebou v časovom úseku od 4:30 do 06:30 som dosiahol rovnakú špičku kvality MER=15,1 dB na f=12 466 MHz,čo jednoznačne vylučuje faktor výskytu náhodnej špičky výkonu_ 30.4.2023 > 1.5.2023 > 2.5.2023



                               MER = 15,1 dB _ NM=3,5 dB _ Packet Errors=0

                f=12 466 MHz_V : SNR=14,8 dB (normal peak quality_E2/Open ATV 7.1




→Multistream by Octagon SF 4008 UHD 4K : Dôkaz o dosiahnutí kategorizácie DTH v zóne Out of footprint : zanedbatelne malá
alebo žiadna oscilácia amplitúdy kvality v jednotke meraní SNR od 14-14,8 dB dokazuje vhodnosť aplikácie daného receivera s jeho
HW+SW konfiguráciou pre plne stabilnú formu príjmu štandardu 8PSK/16APSK-Multistream s vysokou rezervou

                         TBS 5927+EBSpro >>> SNR peak=14,8 dB

                                     celkový čas signálneho monitoringu : 72 hodín a 46 minút
                                                                od 21.4.2023 do 24.4.2023

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...



►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 72 hodín+

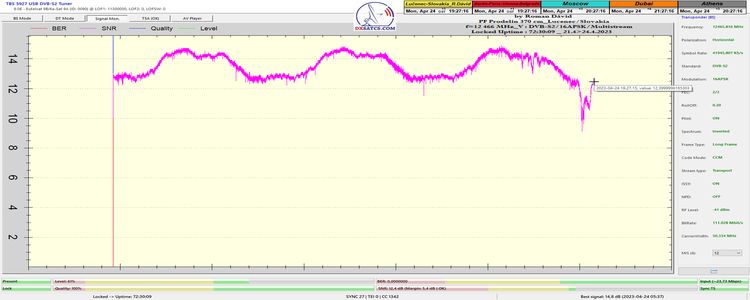

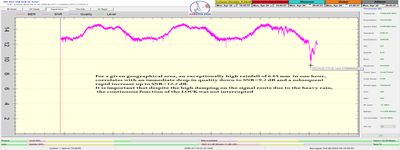

►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 72+ hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie






►Priebežný stav a prvá špička kvality okolo SNR=14,7 dB dňa 22.4. v danom úseku časomiery : od 9 hod :22 min.+

        -špička kvality: SNR=14,7 dB -                       -obsadenie TS / MIS 12 -











►Priebežný stav a druhá špička kvality okolo SNR=14,8 dB dňa 23.4. v danom úseku časomiery : od 34 hod. +

   -okamžitá kvalita: SNR=14,8 dB -                             -obsadenie TS / MIS 12 -











►Priebežný stav a tretia špička kvality okolo SNR=14,9 dB v danom úseku časomiery : od 58 hod. +

   -okamžitá kvalita: SNR=14,9 dB -                   -obsadenie TS / MIS 12 -                                -poveternostné podmienky-












►Priebežný stav po naplnení stanoveného úseku monitorovania signálnej kvality na TP IT10:  72 hodín+

    -okamžitá kvalita: SNR=12,3 dB -          -obsadenie TS / MIS 12 -












     > 4, MONITOROVANÁ FREKVENCIA f=12 380 MHz_V  : EI Towers Italy <


  > PARAMETRE PRENOSU : DVB-S2 _ 16APSK _ SR=31 400 _ FEC=2/3 _ PLS Gold 262140 _ Multistream 18-24-25 <



►Analýza spektra a kvality na "Monitorovanej frekvencii f=12 380 MHz_V" (TP IT8 Italian footprint) : PF Prodelin 370 cm

  >DVB-S2/16APSK/MULTISTREAM - METEK HD : špička kvality MER=14,7 dB<

         > jedná sa o typickú/každodennú amplitúdu kvality nie anomálnu s frekvenciou výskytu napr.1x za mesiac <

►Analýza/Klasifikácia dosiahnutých výsledkov v percentuálnom vyjadrení :  v kontinuálnom monitoringu signálnych parametrov v dĺžke 1x72 hodín,ktorý vizualizuje a zároveň nespochybniteľne klasifikuje kvalitu príjmu (pretože vylučuje subjektívny a veľmi často neobjektívny faktor osoby hodnotiteľa dosiahnutého stavu) som na výstupe z PF 370 cm dokázal dosiahnutie kvázi exemplárneho stavu, odvodeného len od jedného výpadku v spojitosti LOCK-u,alebo konkrétne jednej mikro-pixelácie v dĺžke jedna sekunda z celkovo viac ako 259 200 sekúnd .V percentuálnom vyjadrení som na f=12 380 MHz dokázateľne dosiahol stabilitu príjmu na 99,9996142 %. Monitoring prebiehal,na základe údajov z shmu.sk,pri zhoršených poveternostných podmienkach zrážok a pri zvýšenej rýchlosti vetra 3-5 m/s, ktoré majú ďaleko k ideálnym ale sú typické pre dané ročné obdobie a v danej zemepisnej polohe.

                                   >analýzu frekvenčného spektra a kvality som vykonal od 18 do 21.3.2023<



►20.3.2023  : f=12 380 V-16APSK/Multistream : MER=14,7 dB _ METEK HD > Prodelin 370 cm

             MS isid : 24 _ PLS Gold                               MER=14,7 dB / NM=3,1 dB                         MER=14,5 dB / NM=11,1 dB
               PLS number 262140                                            PER=0                                                            PER=0

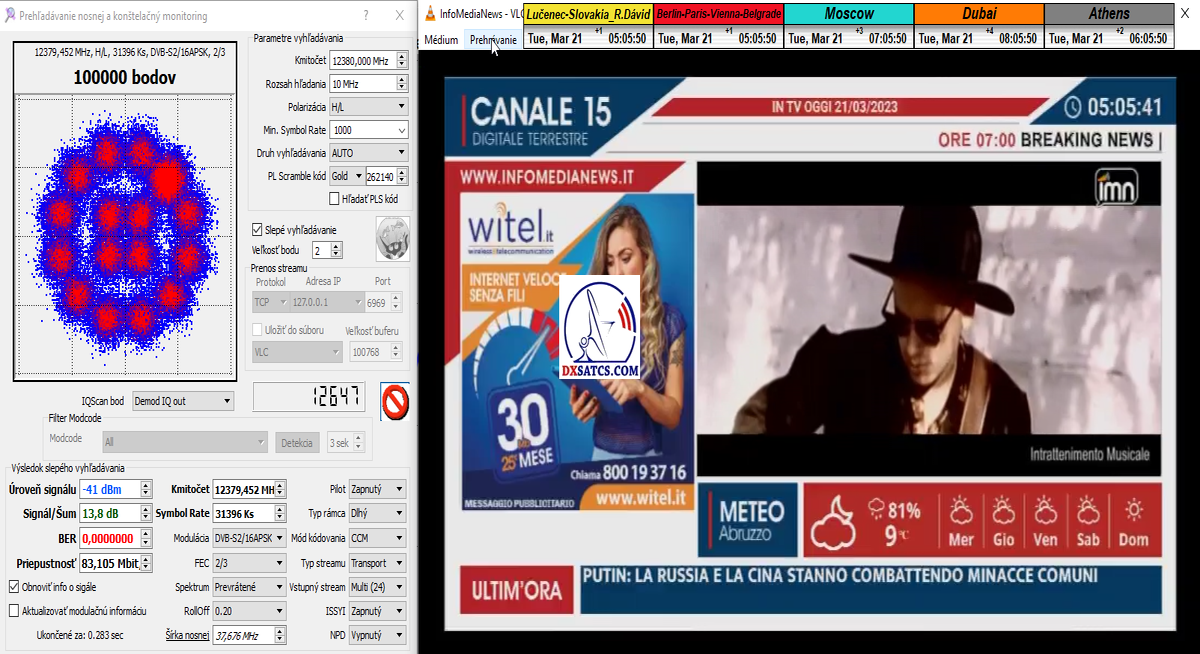

►18-21.3.2023 : f=12 380 V-16APSK/Multistream-TBS 5927/CrazyScan : dosiahnutá špička kvality v jednotke SNR monitorovaná počas štyroch dní v porovnatelnom časovom úseku a pri porovnatelných poveternostných podmienkach  → nielen online čas ale aj dátum na obrazovke live vysielania stanice InfoMediaNews je ďalším z verifikačných nástrojov vylučujúci akúkoľvek formu zavádzania a manipulácie  s výsledkami. Jedným z ďalších dôvodov prečo som z fyzikálneho hľadiska taký fundamentálny a prísny je nasledovný : Nie je ničím výnimočným a bežnou  súčasťou pavedeckých diskusii rôznych fanúšikov sat-dx  po celom svete sa stala ďalšia z foriem zavádzania a klamania verejnosti v podobe uverejňovanie niekoľko rokov starých LOCK-ov alebo "výsledkov" kvality sat.príjmu,z obdobia keď ešte v danom zemepisnom bode prevládala výrazne vyššia intenzita vyžiareného výkonu EIRP a vyskytli sa aj desiatky prípadov keď fanúšikovia uverejňovali pod svojou prezývkou úplne cudzie LOCK-y a analýzy spektra z iného zemepisného bodu príjmu aby tým vyvolali falošné očakávania že im ako tým "suverejne najväčším expertom na svete" (samozrejme v úvodzovkách),postačuje o niekoľko metrov menší priemer reflektora a na "dosiahnutie" tých navzdialenejších vyžarovacích diagramov in stačí priemer len okolo 180-250 cm.Ako to už v tejto pavedeckej sfére býva pravidlom,zabudnú spomenúť to najdôležitejšie > ich forma len zdanlivého "príjmu" spadá do kategorizácie nestabilný alebo len náhodný LOCK,ktorý dosiahli jedine čakaním na typicky náhodné sprievodné faktory sat.príjmu,ktoré necyklicky vznikajú a zanikajú_napr.náhodná a limitne dostupná špička v intenzite výkonu EIRP,atmosferická anomália atď



                                                                    f=12 380 MHz_MS isid : 24 _ PLS Gold 262140
               18.3.2023 : SNR=14 dB-peak                      19.3.2023 : SNR=14 dB-peak                     20.3.2023 : SNR=13,9 dB-peak







                   21.3.2023 : SNR=13,8 dB                           obsadenie TS _ISID 24                                  online video ukážka









                                 Dokazovanie v kvantite 1x72 hodín

PROVING > Eutelsat 9B at 9.0°E _f=12 380 MHz_V : EI Towers
          Nepretržitý monitoring signálnych parametrov v dĺžke 1 x 72 hodín
      Continuous monitoring of signal parameters for a period of 1 x 72  hours



►Deň záznamu monitoringu :  od 12.3.2023 do 15.3.2023

►Signálny reťazec je tvorený :

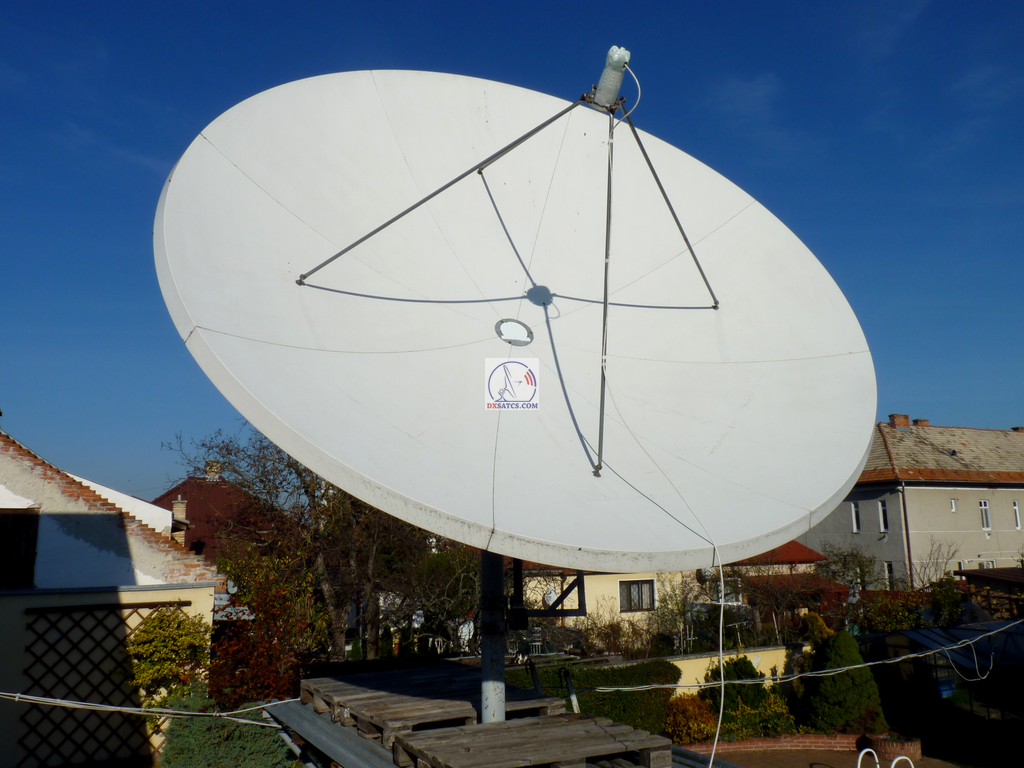

PF Prodelin 370 cm > Primárny žiarič > Ladený vlnovod a prírubový transformátor C120/WR75 > LNB SMW_Q-PLL Type R s LOF stabilitou +/- 25 kHz_

Konfigurácia výberu oscilátora a pásma : LOF=11 300 MHz_18 V + NO 22 kHz Tone_f=12,25-12,75 GHz > 18V je príčinou opačne uvedenej polarity elm.vlnenia

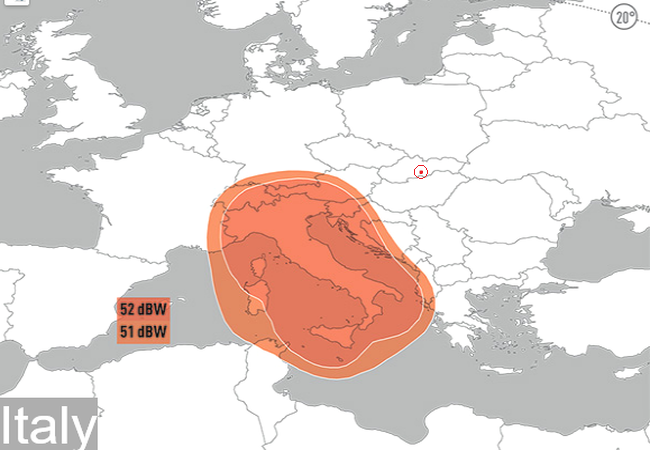

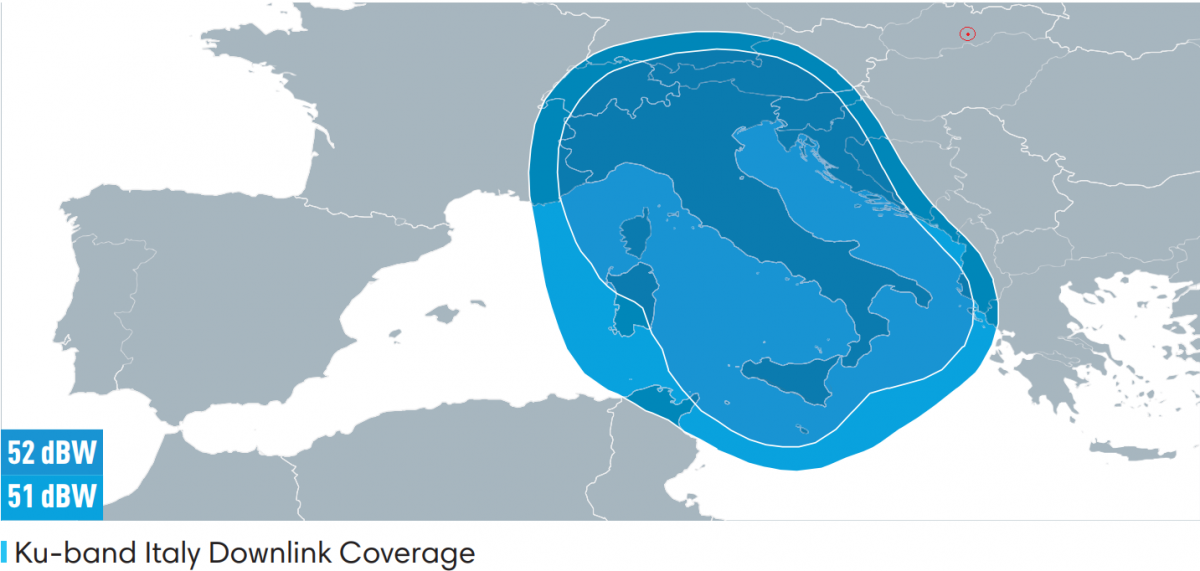

                                                       Eutelsat 9B na 9,0°E : Vyžarovací diagram Taliansko
                                zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
                                                   vyžarovacie diagramy pochádzajú zo zdroja : eutelsat.com






►Romanom Dávidom zadefinovaná a APLIKOVANÁ METODIKA postupu meraní jednoznačne vylučuje zavádzajúcu a podvodnú antimetodiku,ktorá je postavená len na pasívnom čakaní, (typicky dni,týždne až mesiace...) a následnom zázname LOCKU z frekvenčného spektra alebo z vysielania TV. Skrátka daný jedinec len čaká na výskyt sporadicky sa opakujúcich špičiek výkonu EIRP , respektíve na výskyt náhodne sa opakujúcich a anomálnych poveternostných dejov a na to nadväzujúcu dočasnú príležitosť uskutočniť LOCK

alebo príjem vysielania a tú alebo tie následne daný jedinec prezentuje ako výsledok svojich  "mimoriadnych schopností" v úvodzovkách, na čom stojí a padá takzvaný DX-ing. A práve to je dôvod prečo aplikujem nepretržitý signálny monitoring v kvantite minimálne 1x72+ hodín ako prostriedok,ktorý demonštruje holú realitu o dosiahnutej kvalite a to aj za cenu že traektóriu elektromagnetického vlnenia skríži na typicky desiatky milisekúnd napríklad lietadlo,operenec alebo hmyz, pretože v kontinuálnom signálnom monitoringu to nie je možné skryť.

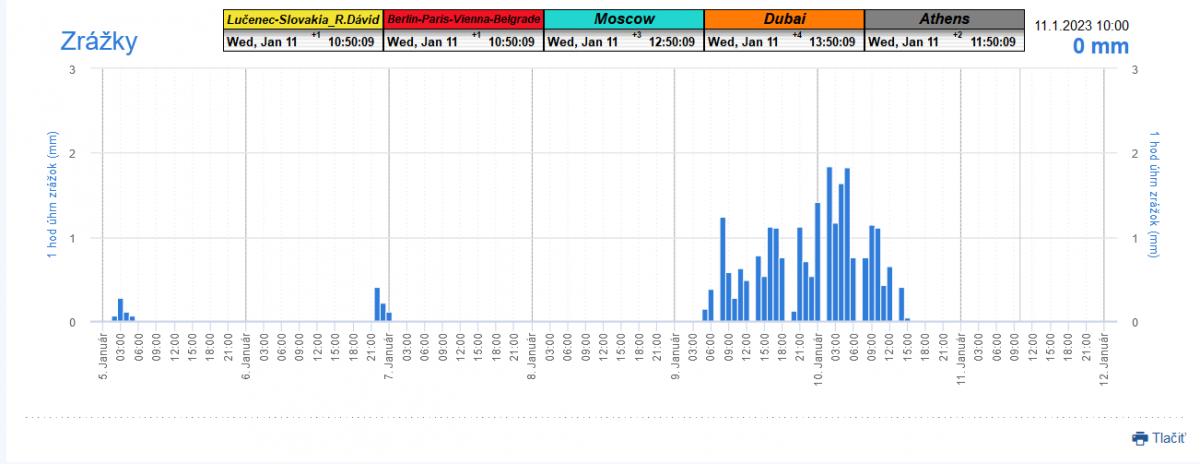

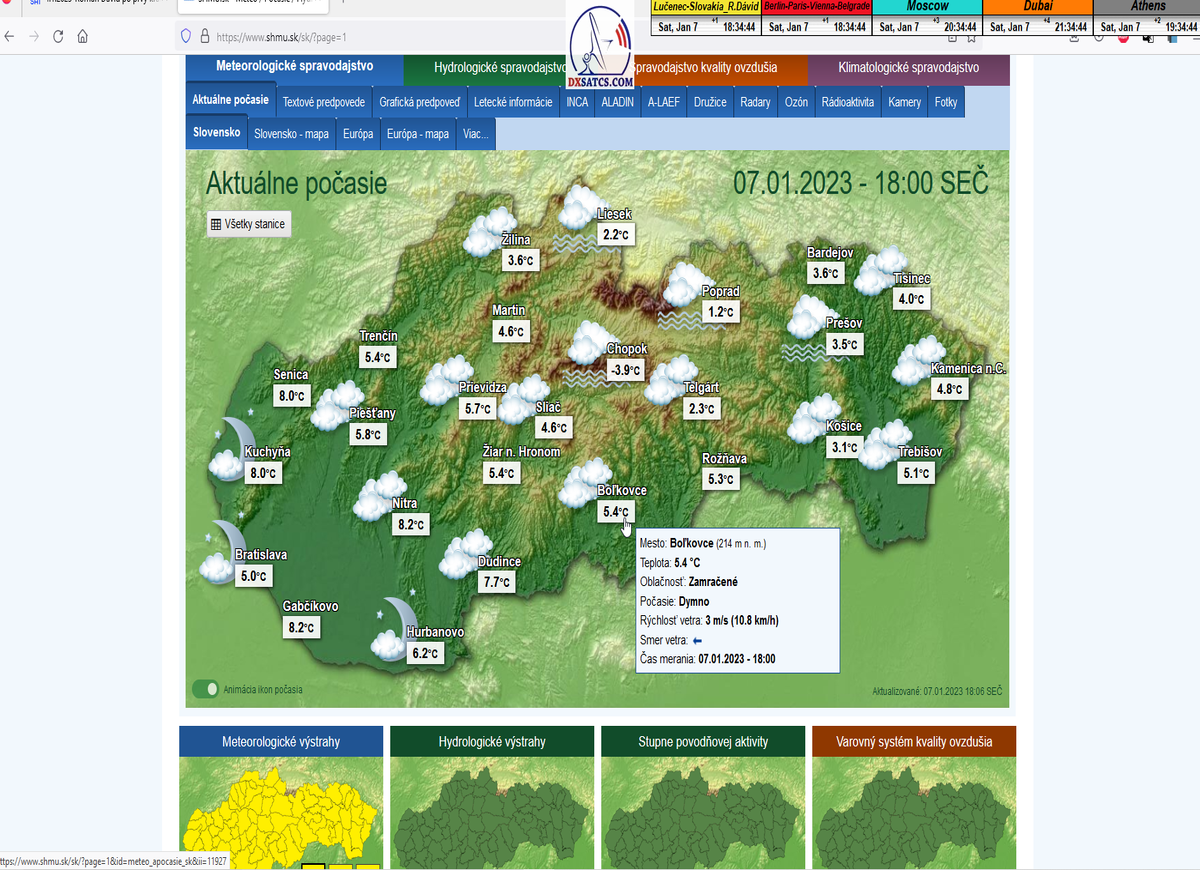

►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že v čase výkonu signálneho monitoringu sa vonkajšia teplota pohybovala od približne +3°C do +14,6°C , prevažovala malá časom zväčšená oblačnosť so zrážkami dňa 14 a 15.3.2023,pri zvýšenej rýchlosti vetra do 5 m/s,ktorú pri  danom priemere nemôžem zanedbať

zdroj :  Slovenský hydrometeoroligický ústav š.p.,meteorologická stanica Boľkovce pri Lučenci

►Celkový čas signálneho monitoringu :  72 hodín a 25 minút

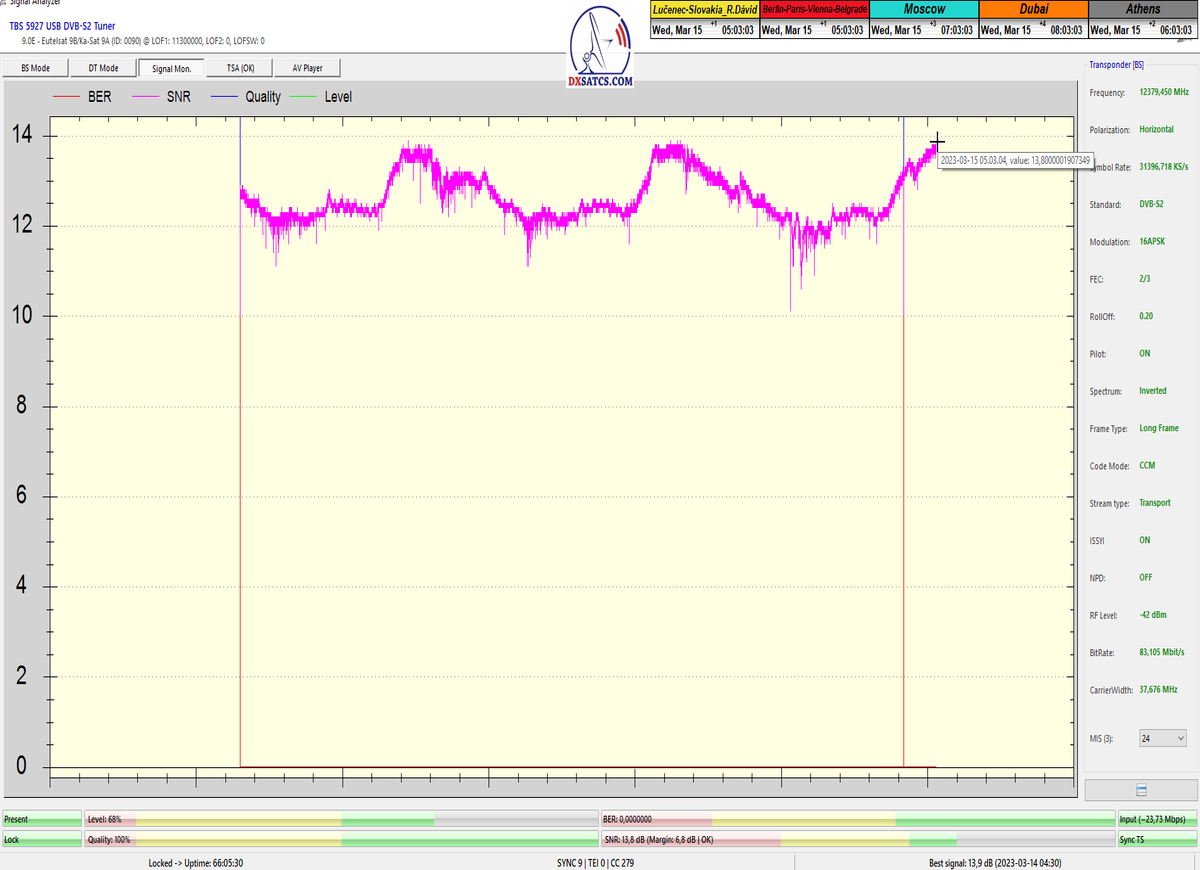

►Analýza signálneho monitoringu :výsledky signálneho monitoringu frekvencie f=12 380 MHz_V v kvantite t=1x72 hodín na výstupe zo symetrického reflektora s D=370 cm týmto potvrdzujú správnosť mojich predošlých záverov o výskyte javu (ne) cyklických anomálií v rovnakom časovom úseku,alebo inak povedané (ne) pravidelných  a dokázateľne vysokých výkonnostných odchýlok-poklesoch od typicky demonštrujúceho sa normálu v intenzite EIRP v danom čase a v danom zemepisnom bode a pravdivosť mojich záverov dokazuje najnovší signálny monitoring v ktorom nie je ani len náznak po jave anomálií,ktorý vznikal a zanikal od cca 12:35 do cca 12:45 SEČ . Pochopiteľne kvantita monitoringu t=72 hodín mi nedovoľuje stanoviť akékoľvek formy kategorických záverov tejto témy,ale s určitosťou môžem potvrdiť že v spomínanom časovom úseku ich predošlého výskytu dnes nie je už ani len náznak po skokovom poklese v intenzite EIRP. Jednu sekundovú mikro-pixeláciu pri úrovni kvality okolo SNR=13,2 dB,ktorá vznikla pri príchode brázdy nízkeho tlaku vzduchu

v noci dňa 15.3.2023 (dažďové prehánky)  môžem zanedbať a dosiahnutý výsledok klasifikovať ako kvázi exemplárny s každodennou amplitúdou špičky kvality okolo SNR=14 dB na výstupe z DVB-S2 tunera TBS 5927



           TBS 5927+EBSpro >>> SNR=13,9 dB (typical/everyday peak)

                                         celkový čas signálneho monitoringu :  72 hodín a 25 minút
                                                               od 12.3.2023 do 15.3.2023

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...



►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v dĺžke 72 hodín
►aktuálne poveternostné podmienky po 11:00 SEČ dňa 15.3.2023 : po daždi
►značná oscilácia v špičke SNR súvisí s okamžitou rýchlosťou vetra okolo 4-5 m/s



►Detailná analýza vývoja zmien kvality v jednotke merania SNR s časovým kódom počas celého monitorovaného úseku 72 hodín

v online video ukážke,ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné
manipulácie

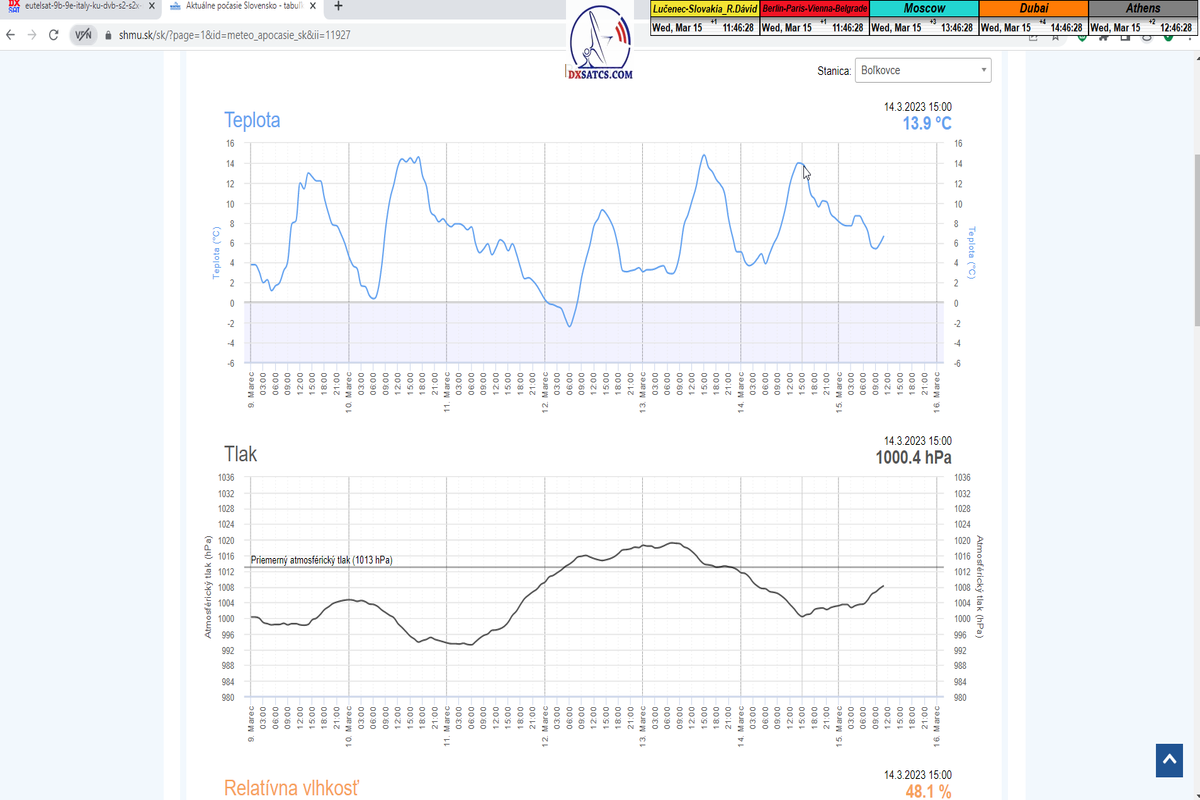

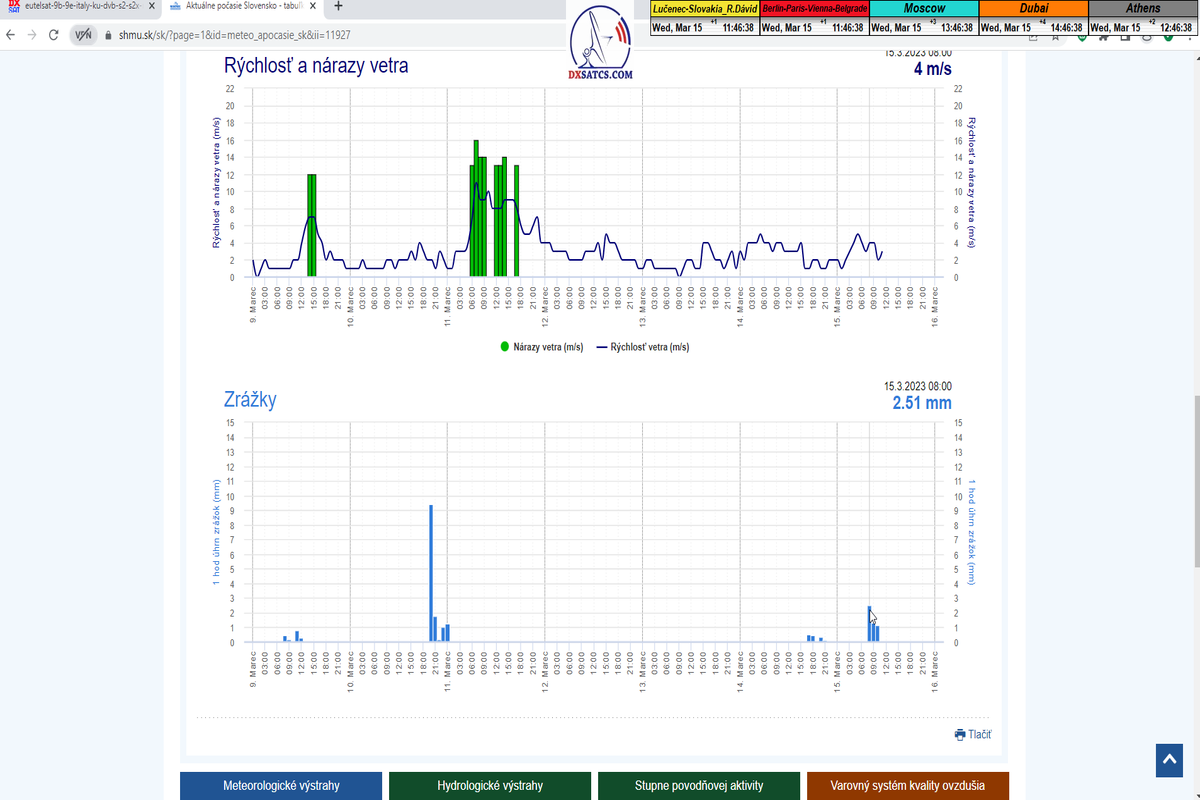

►Meteogram úhrnu zrážok,rýchlosti vetra a teploty zo zdroja shmu.sk vygenerovaný dňa 15.3.2023 pre zemepisnú oblasť výkonu signálneho
monitoringu : Lučenec/Boľkovce

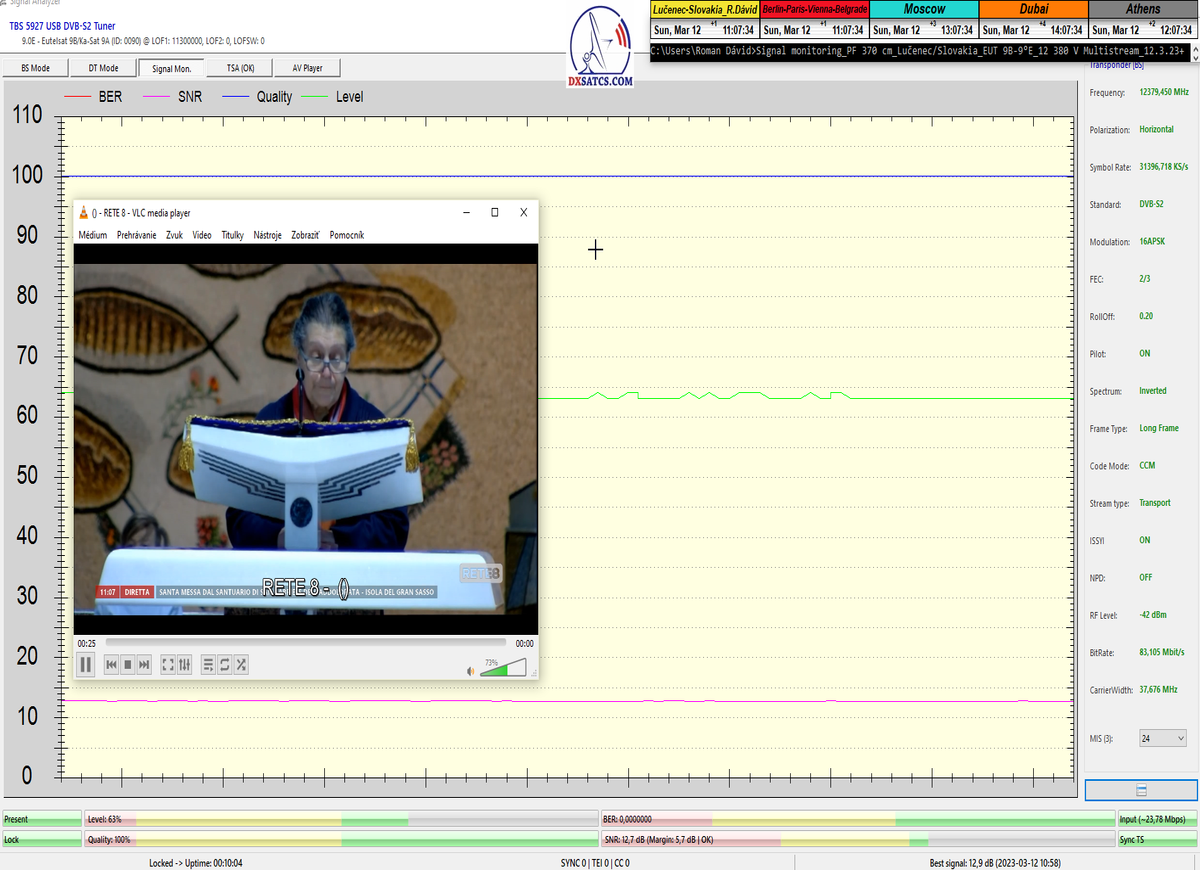

►Začiatok signálneho monitoringu dňa 12.3.2023 o 10:57:30 SEČ a aktuálna poveternostná situácia
►poznámka:za účelom verifikácie správnosti údaja dátumu a hodín som zámerne vybral tv vysielania,ktorých súčasťou je aj stredoeurópsky čas

  -kvalita pri štarte:SNR=12,7/12,8 dB -             -obsadenie TS pri štarte dňa 12.3.2023 -
       časomiera :   00:10+                                       Locked Uptime :  00:07+








►Priebežný stav a prvá špička kvality okolo SNR=13,8 dB v danom úseku časomiery : od 17 hod : 50 min. +

    -okamžitá kvalita: SNR=13,8 dB -       -obsadenie TS / MIS 24 -









►Priebežný stav a druhá (typická) špička kvality okolo SNR=13,8 dB v danom úseku časomiery : od 42 hod. :37 min.+

   -okamžitá kvalita: SNR=13,4 dB -              -obsadenie TS / MIS 24 -








►Priebežný stav a tretia špička kvality okolo SNR=13,8 dB v danom úseku časomiery : od 65 hodín a 58 minút+

     -okamžitá kvalita: SNR=13,8 dB -                         -obsadenie TS / MIS 24 -

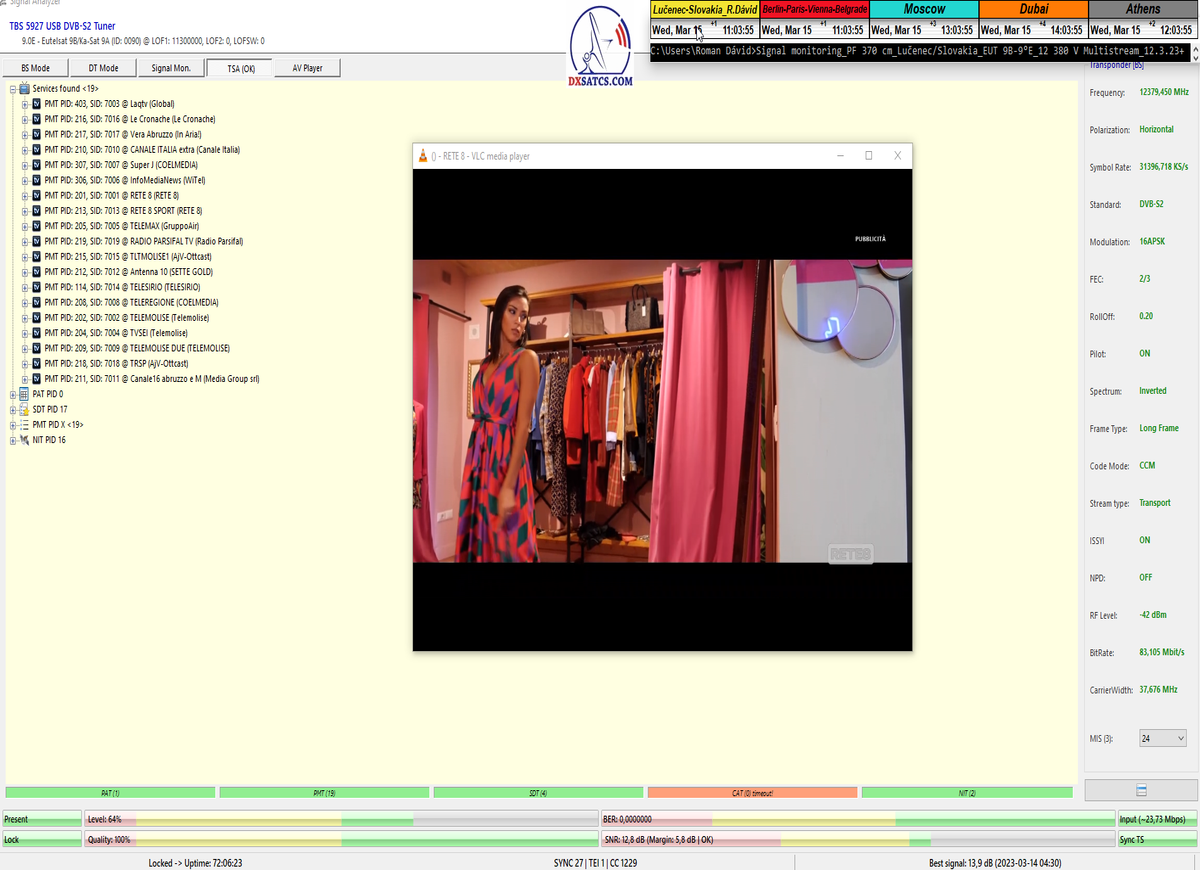

►Priebežný stav priebehu SNR po naplnení stanoveného úseku monitorovania signálnej kvality na TP IT8:  72 hodín+

         -okamžitá kvalita: SNR=12,9 dB -     -obsadenie TS / MIS 24 -







     > 3, MONITOROVANÁ FREKVENCIA f=12 188 MHz_V  : EI Towers Italy <


      > PARAMETRE PRENOSU : DVB-S2 _ 16APSK _ SR=31 400 _ FEC=2/3 _ PLS Gold 262140 _ Multistream 130-140-170 <

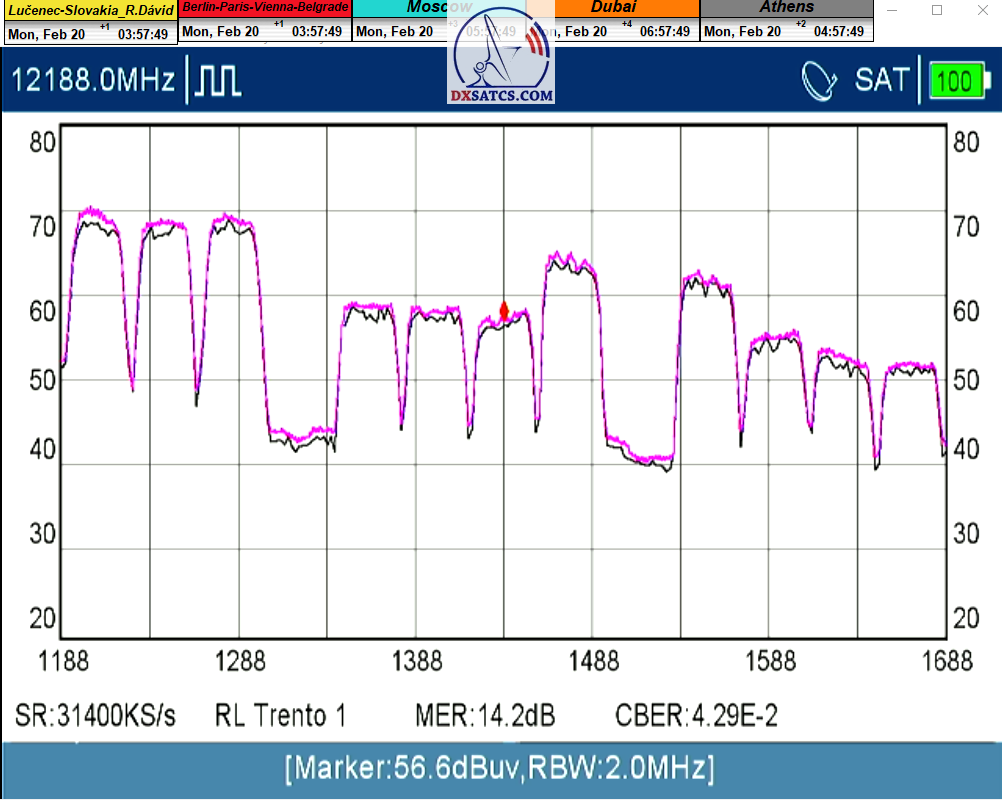

►Analýza spektra a kvality na "Monitorovanej frekvencii f=12 188 MHz_V" (TP IT3 Italian footprint) : PF Prodelin 370 cm

 >DVB-S2/16APSK/MULTISTREAM - METEK HD : špička kvality MER=14,3 dB<

►Analýza/Klasifikácia dosiahnutých výsledkov v percentuálnom vyjadrení : v kontinuálnom signálnom monitoringu  v dĺžke 1x96 hodín v praxi dokázaná stabilná forma príjmu na 99,999+% v katogorizácii DTH >24x7

  >analýzu frekvenčného spektra a kvality som vykonal od 20 do 21.2.2023<

  02x : mód Waterfall/vhodný pre celková porovnanie rozdielnych signálnych úrovní medzi lúčmi Wide/Italy/Nordic & Eastern (dBµV)
  Mierne skreslenie v rozpätí frekvencií od 12 250 do 12 750 MHz súvisí s frekvenčným rozsahom momentálne aktívneho oscilátora s LOF=10.750 GHz  od f=11 700 do f=12 250 MHz,ale dobežná "hrana" pásmovej priepuste nie je striktne frekvenčne orezaná na f=12.25 GHz a pokračuje s miernym
  útlmom až do 12.75 GHz,čo znamená že aj tento oscilátor je aplikovatelný pre posledných 500 MHz z rozsahu frekvenčného spektra LNB SMW

►Poznámka : V priamom vzťahu na opätovný reštart TP IT9_f=12 418 MHz dňa 3.2.2023 (detaily som uverejnil v rubrike News Flash) , došlo ku poklesu kvality príjmu (v mojej oblasti ) v tejto časti spektra v priemere o 1,5-2 dB/MER na TP IT8_12 380 MHz+IT10_12 466 MHz

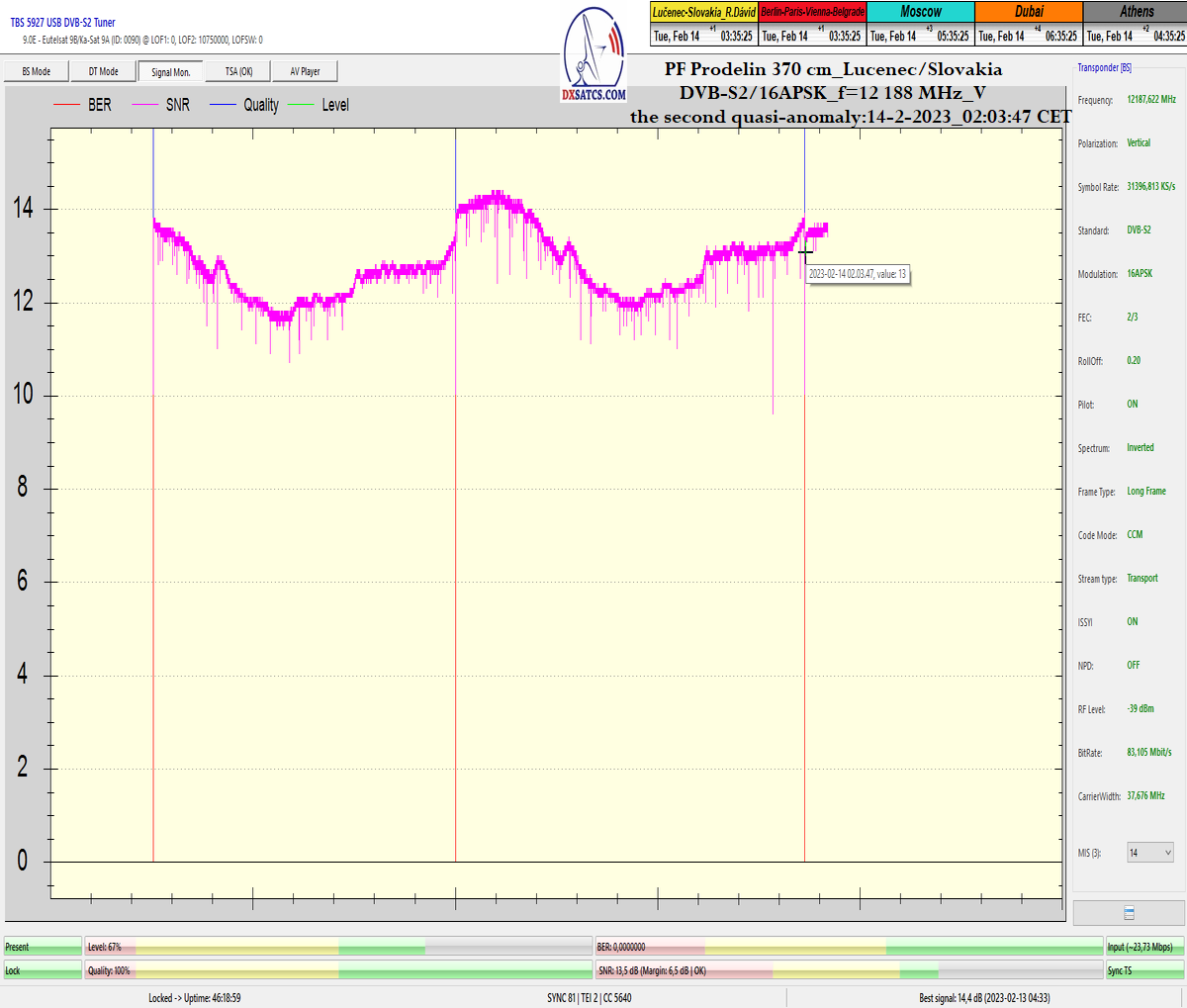

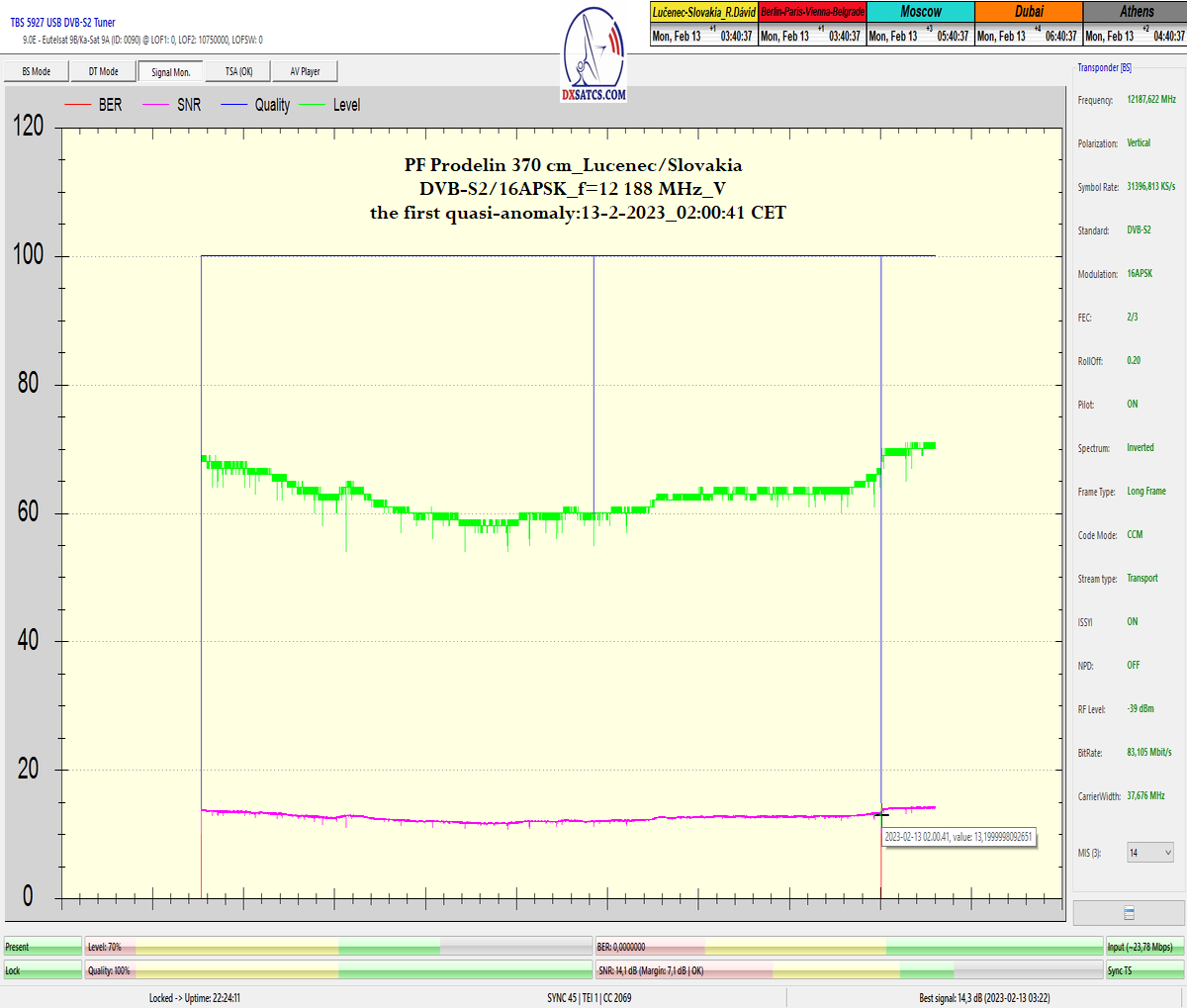

→ Prípad kvázi anomálií :

V doteraz najdlhšej kvantite monitorovaného úseku 1x96 hodín som chcel dokázať prítomnosť ojedinelého, (vo význame približne 1-3x za mesiac) kvázi anomálneho a hlavne skokového (prečo anomálneho > pretože sa jedná o skokový nie postupný rast alebo pokles) rastu a poklesu výkonu a kvality v úseku jej každodennej špičky od 03:00 do 05:00 ráno a práve predĺžením monitorovaného úseku až na 96 hodín som musel v nasledovných dvoch cykloch po 24 hodín dokázať jej neperiodicitu,alebo jej kvázi anomálny atribút.Prečo kvázi  > pretože sa jednalo len o mierny skokový rast dňa 13.2.2023 presne o 0,5 dB z typickej a každodennej amplitúdy okolo SNR=13,9 dB na kvázi-anomálnu špičku SNR=14,4 dB. S časovou diferenciou len okolo troch minút sa dva dni za sebou odohral jav skokového rastu a poklesu výkonu s dosahom na kvalitu +/- 0,5 dB_SNR

pýtate sa prečo okolo ? : počítadlo času Locked-Uptime v SW EBSPro nie je na sekundu presné a čím dlhší je čas monitoringu tým je jeho odchýlka od presnosti  väčšia,čo je dôvodom prečo aplikujem na obrazovke druhý,multipásmový a zároveň verifikačný online čas z PC generátora HW času riadený kryštáľom v osc. na PCB+SW počítadlo pri možnej korekcii odchýlky v čase a ako pomôcka pre sekundárnu verifikáciu online času mi slúži aktuálne vysielaný stredoeurópsky čas v talianskych tv Primanews Lombardia,RDS Social,TG24 Sky za účelom vylúčenia akýchkoľvek diskusii spojených s prípadnou nedôveryhodnosťou,alebo hodno- vernosťou mňou publikovaných údajov. Čím viacej verifikačných nástrojov použijem pre správnosť online času a časomiery dĺžky monitoringu (v mojom prípade ich mám dva) tým je výsledok mojej vedecko-výskumnej činnosti vyššie klasifikovaný,inými slovami vedec musí robiť všetko preto aby sa výsledok jeho výskumov nedal akokoľvek a kýmkoľvek spochybniť !Práve podozrivo porovnatelný (kvázi identický,pretože presnosť kurzora nie je na 100% atď) čas vzniku tejto anomálie dáva priestor na rôzne špekulácie a napadajú ma rôzne príčiny vzniku ako napríklad mierne zakolísanie napájania na niektorom z komponentov s ignálnej trasy atď.  Ale kedže sa tu nachádzame na vedeckej pôde výskumov a dokazovania,nie na pôde špekulácií,konšpirácii a vykrádania cudzích myšlienok a zdrojov, zanechám a odložím podobné úvahy AD ACTA do môjho nedobytného a dobre "zašitéto" myšlienkového trezora.

                                     13.2.2023                                                    14.2.2023






Svojim priebehom by tento kvázi anomálny jav mohol niesť len zdanlivo znaky výkonu autorovej technológie "Synchrónnych nanokorekcii" ale nie je tomu tak.Práve tento fakt je jedným z ďalších dôvodov prečo som predĺžil kvantitu monitorovaného úseku až na 96 hodín aj napriek tomu že aj na aplikovanom symetrickom reflektore Prodelin s D=370 cm je možné túto technológiu aplikovať do praxe, aj keď z hľadiska kľúčového parametru, ktorým je šírka zväzku vyžarovania 0,5° (-3 dB) pri f=11,7 GHz a konštrukčnej presnosti HW konfigurácia samotnej antény,je jej prínos k rastu kvality maximálne +0,6 dB/SNR ,konkrétne na f=12 188 MHz,čo som verifikoval v praxi.

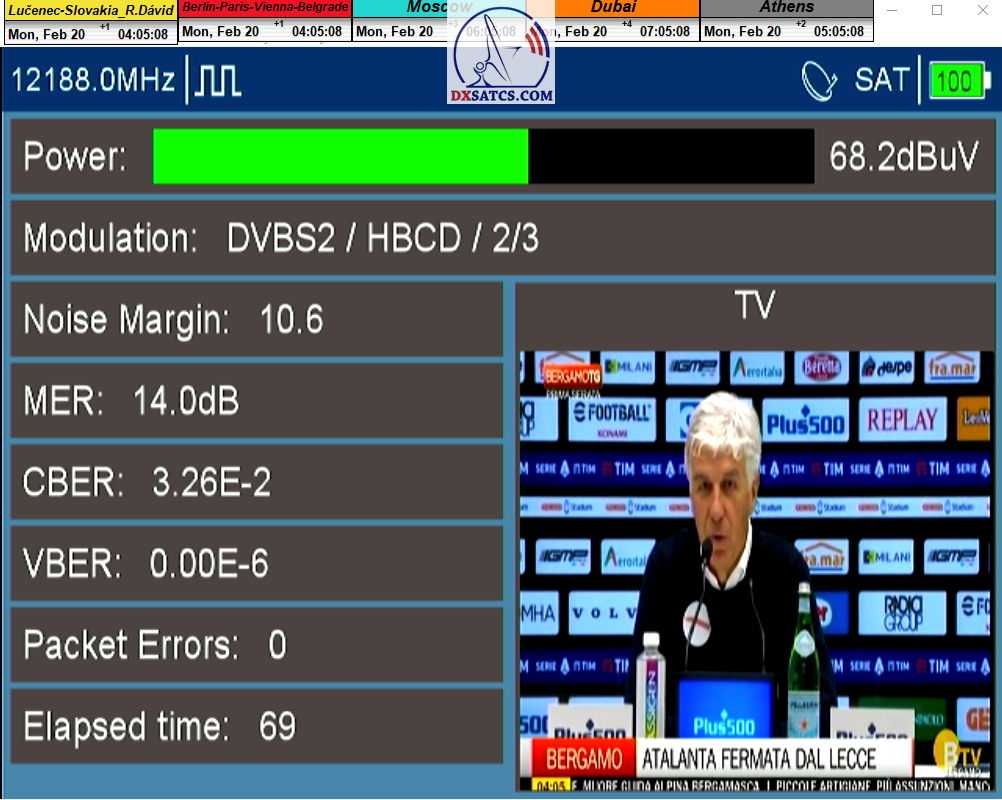

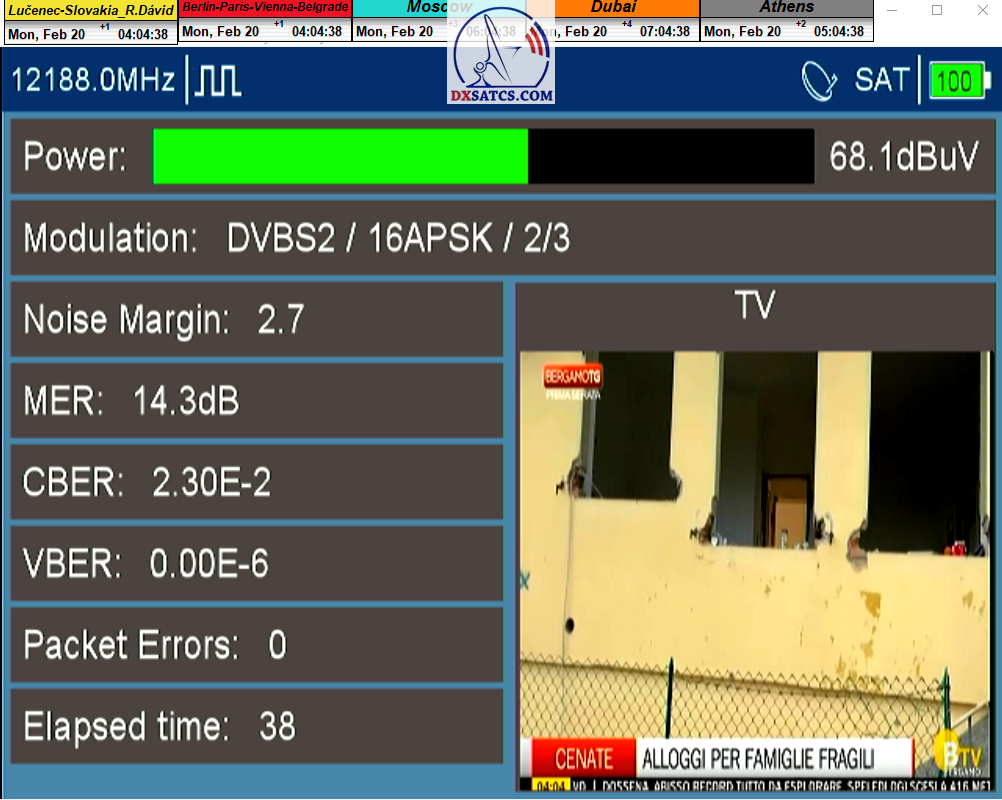

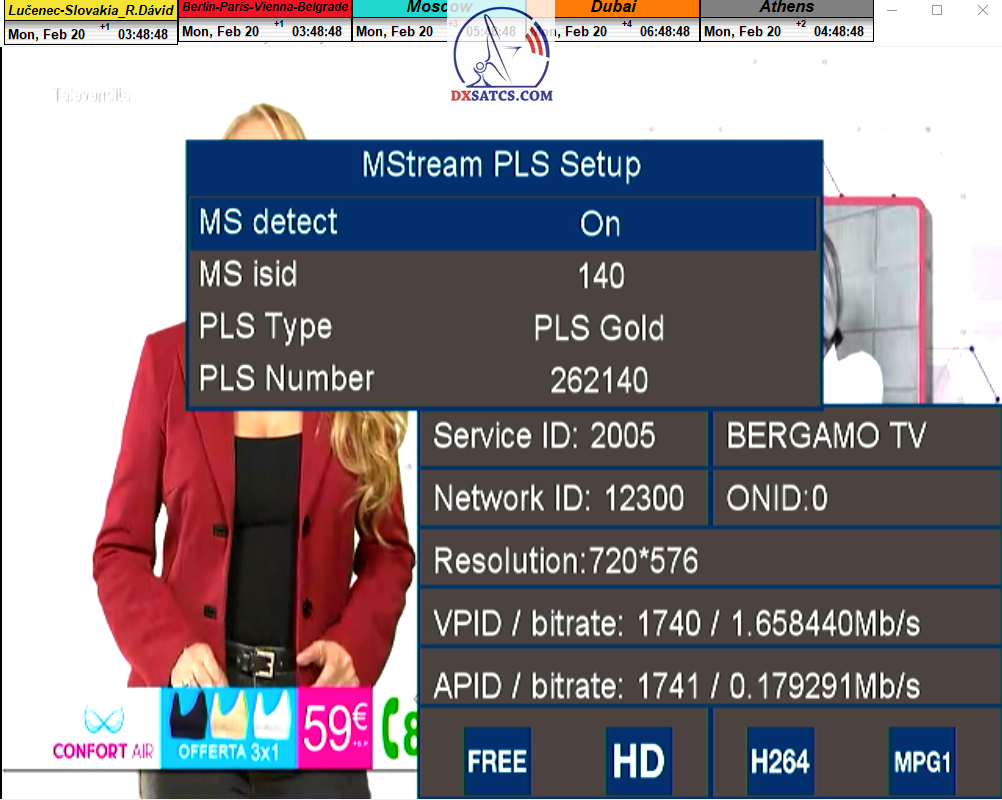

►20.2.2023  : f=12 188 V-16APSK/Multistream : MER=14,3 dB _ METEK HD > Prodelin 370 cm

 MS isid : 140 _ PLS Gold MER=14,3 dB / NM=2,7 dB     MER=14,0 dB / NM=10,6 dB
               PLS number 262140                                            PER=0                                                            PER=0                                                                                                                                                                                                                                                                                               malá oblačnosť







►21.2.2023 : f=12 188 V-16APSK/Multistream : SNR=13,9 dB _ TBS 5927/CrazyScan > Prodelin 370 cm



         MS isid : 140 _ PLS Gold                               MS isid : 140 _ PLS Gold
                                                                 malá oblačnosť/rýchlosť vetra 3-4 m/s










poznámka pod čiarou priamo nesúvisiaca s danou témou :

Pretože tu sa nachádzame na exaktnej pôde vlnovej fyziky,čísel a dokazovania vo význame 0-1 a nie na pôde napríklad farmaceutického
priemyslu,kde jedna a tá istá vakcína môže tisíckam ľudí pomôcť,stovkám z nás môže a nemusí nezvratne poškodiť zdravie a jednotky
z ľudí môže dokonca tá istá vakcína zabiť,čo je dôkazom že na ich neexaktnej pôde vo význame 0-1 nie je garantované prakticky nič,pretože nikto
z výrobcov Vám nevie zaručiť na 100% že ak podstúpite a užijete túto vakcínu alebo liek,dané vírusové ochorenie u Vás zaručene neprepukne.
A píšem to ako ten kto absolvoval všetky povinné očkovania od narodenia a nie ako ten kto sa niečoho úskostlivo bojí a odmieta pokrok v tomto odbore
pretože ja uznávam mimoriadny prínos vedy a očkovania v otázke záchrany stoviek miliónov životov od začiatku 20.storočia a masívneho utlmenia šírenia
chorôb ako sú Detská obrna,Osýpky,Ružienka,Mumps,Zášrkt,Tetanus,Čierny kašeľ, Chrýpka atď.Naposledy ma moja pani sestrička opichala vakcínou proti
Tetanusu čo je vážne infekčné a bakteriálne ochorenie nachádzajúce sa v zemi a pochádza z trusu Koní,Kráv a iných zvierat.


Večná Česť pamiatke pána profesora Vladimíra Krčméryho,ktorý sa s nasadením vlastného života angažoval v boji proti týmto chorobám!

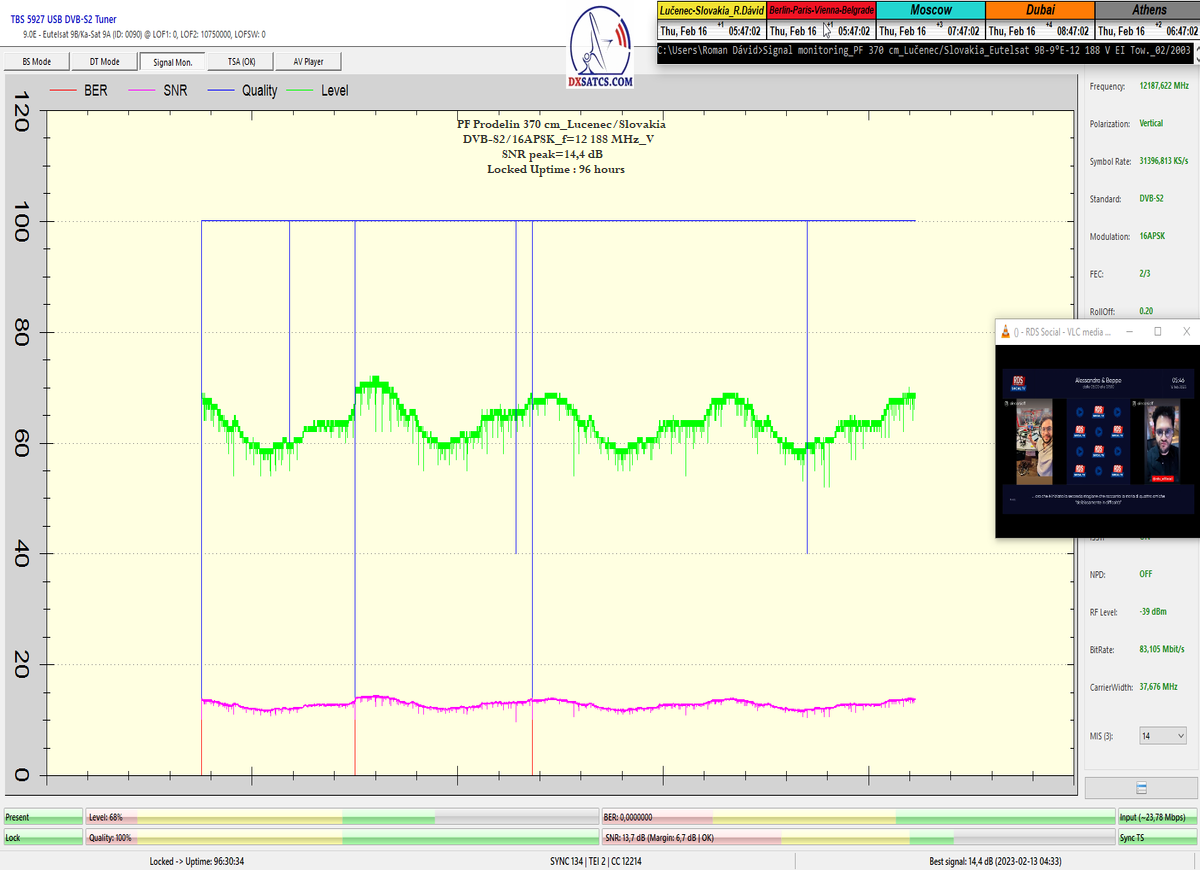

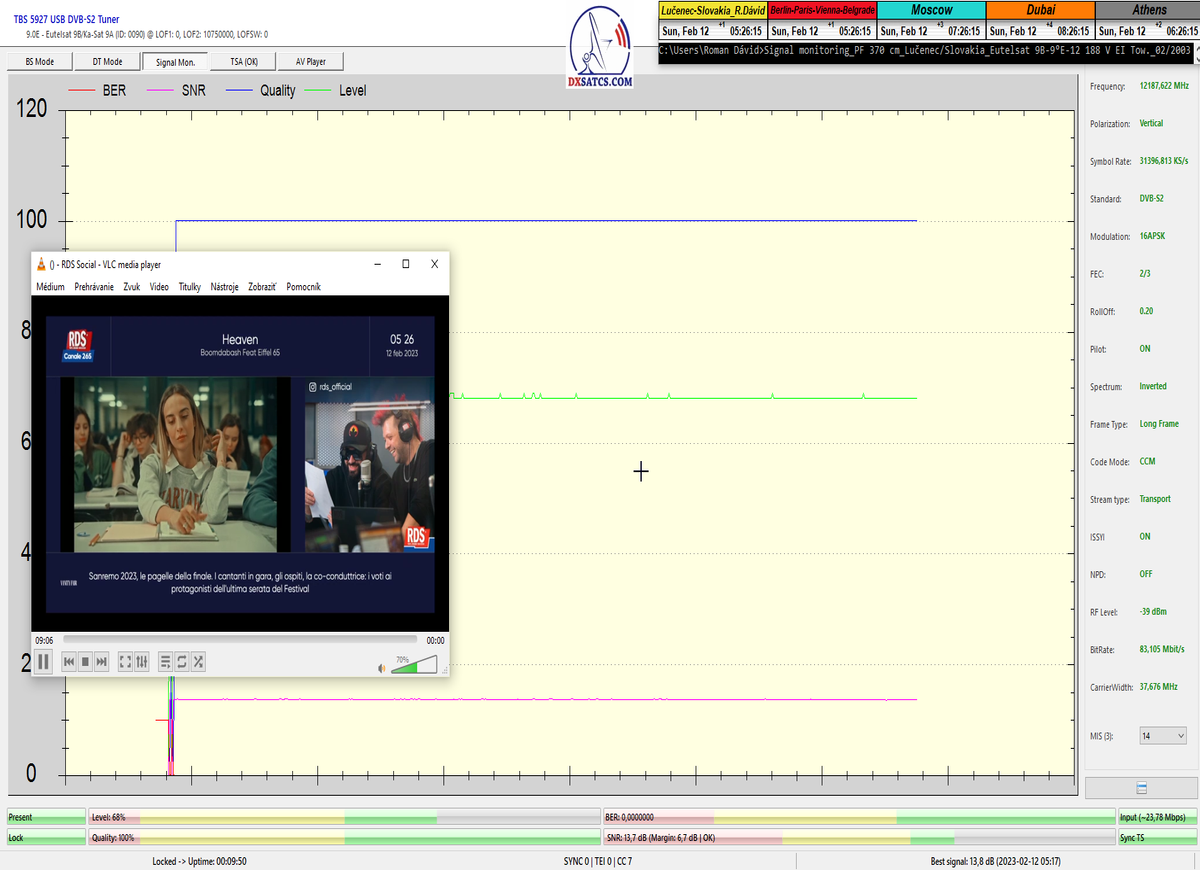

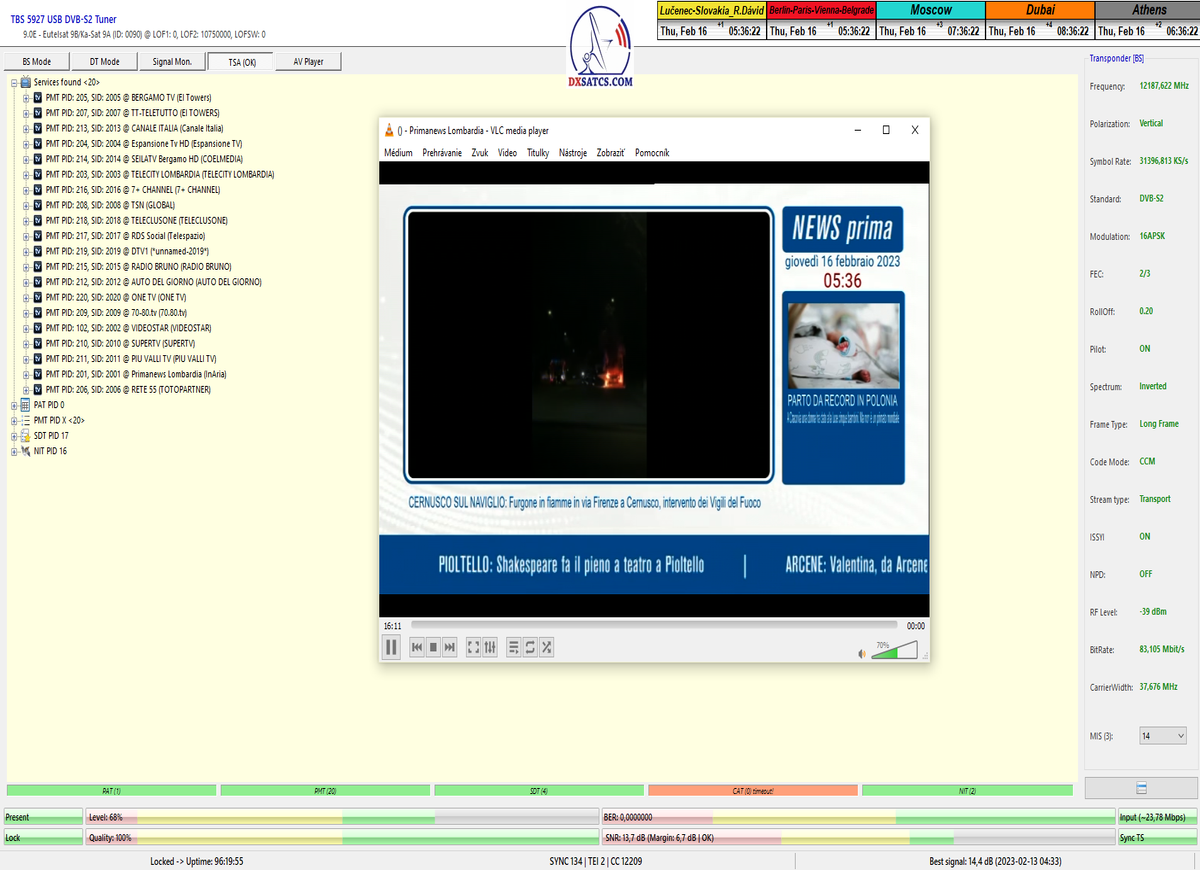

                                                    DOKAZOVANIE v kvantite 1 x 96 hodín

                   PROVING > Eutelsat 9B at 9.0°E _f=12 188 MHz_V : EI Towers
          Nepretržitý monitoring signálnych parametrov v dĺžke 1 x 96 hodín
      Continuous monitoring of signal parameters for a period of 1 x 96  hours



►Deň záznamu monitoringu :  od 12.2.2023 do 16.2.2023

►Signálny reťazec je tvorený :



PF Prodelin 370 cm > Primárny žiarič > Ladený vlnovod a prírubový transformátor C120/WR75 > LNB SMW_Q-PLL Type R s LOF stabilitou +/- 25 kHz_

LOF=10 750 MHz,13 V,22 kHz Tone,11,7-12,25 GHz > znak alebo symbol 22 kHz je prítomný v každej analýze z analyzátora Metek HD čo je zároveň
dôkazom že súčasťou systémového riešenia nie je LNB SMW type O ale type R a polarita vlnení je zobrazovaná korektne,vychádzajúc z napájania 13V

                                                       Eutelsat 9B na 9,0°E : Vyžarovací diagram Taliansko
                                zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
                                                   vyžarovacie diagramy pochádzajú zo zdroja : eutelsat.com






►Romanom Dávidom zadefinovaná a APLIKOVANÁ METODIKA postupu meraní jednoznačne vylučuje zavádzajúcu a podvodnú
antimetodiku,ktorá je postavená len na pasívnom čakaní, (typicky dni,týždne až mesiace...) a následnom zázname LOCKU z frekvenčného
spektra alebo z vysielania TV. Skrátka daný jedinec len čaká na výskyt sporadicky sa opakujúcich špičiek výkonu EIRP , respektíve
na výskyt náhodne sa opakujúcich a anomálnych poveternostných dejov a na to nadväzujúcu dočasnú príležitosť uskutočniť LOCK
alebo príjem vysielania a tú alebo tie následne daný jedinec prezentuje ako výsledok svojich "mimoriadnych schopností" .
A práve to je dôvod prečo aplikujem nepretržitý signálny monitoring v kvantite 1x72+ hodín ako prostriedok,ktorý demonštruje holú realitu o dosiahnutej
kvalite a to aj za cenu že traektóriu elektromagnetického vlnenia skríži na typicky desiatky milisekúnd napríklad lietadlo,operenec alebo hmyz,pretože
v kontinuálnom signálnom monitoringu to nie je možné skryť.

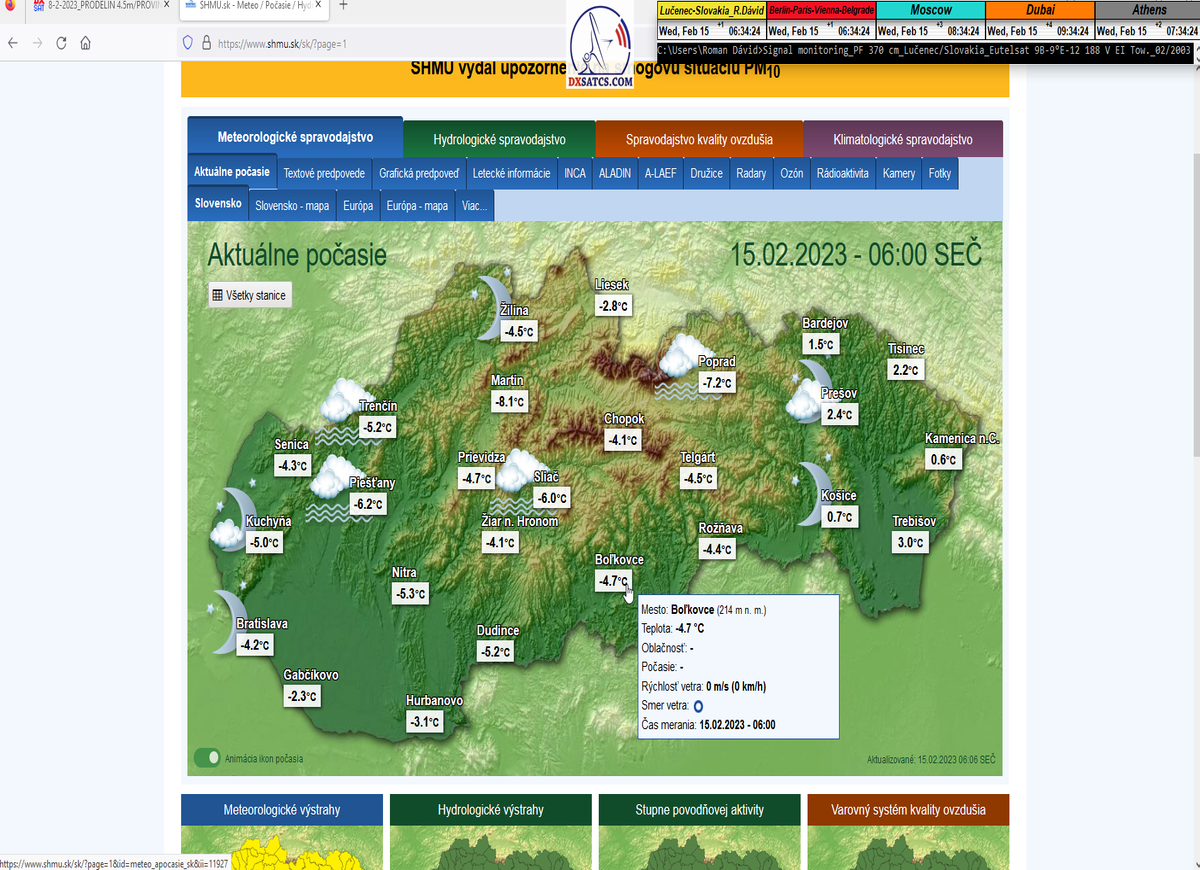

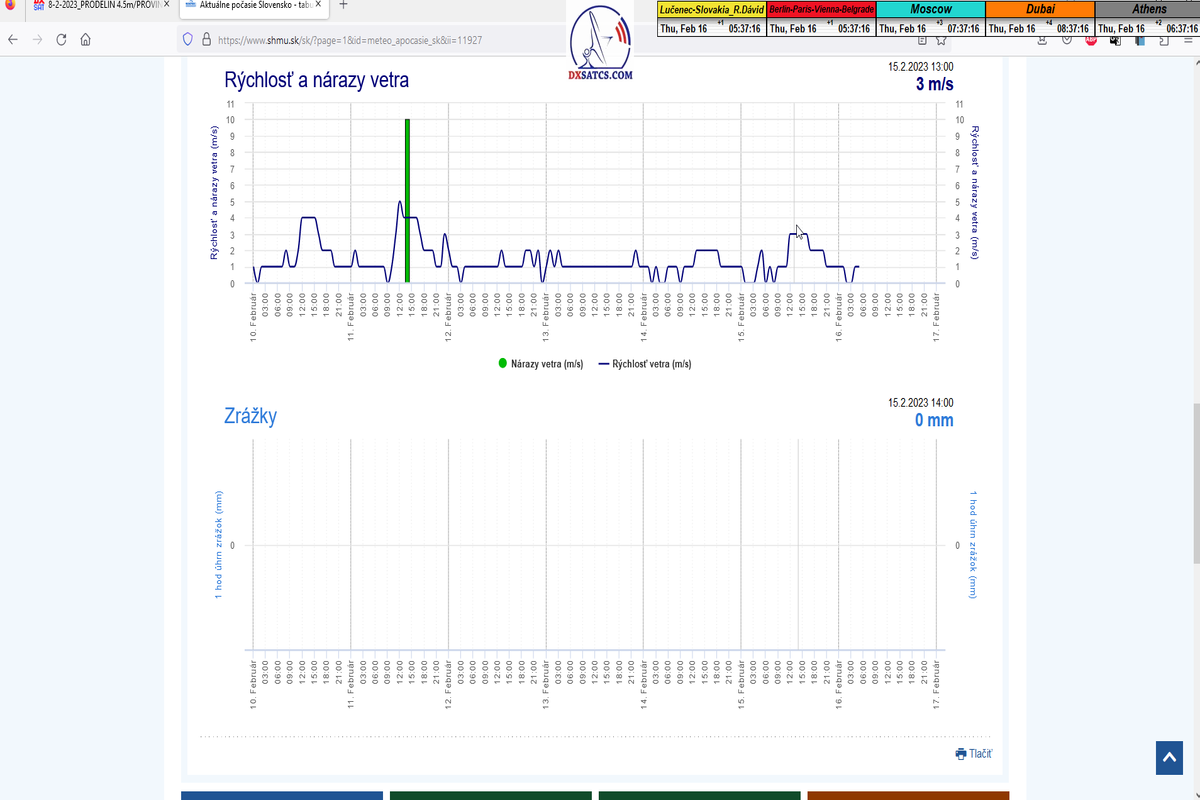

►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že v čase výkonu signálneho monitoringu sa vonkajšia teplota pohybovala
od -4,5°C do +9,5°C , prevažovala malá oblačnosť bez zrážok s rýchlosťou vetra maximálne 3 m/s.

zdroj :  Slovenský hydrometeoroligický ústav š.p.,meteorologická stanica Boľkovce pri Lučenci

►Celkový čas signálneho monitoringu :  96 hodín

►Analýza signálneho monitoringu :  na f=12 188 MHz som dosiahol dokázateľne a konštantne stabilnú formu satelitného príjmu v percentuálnom
vyjadrení "Stabilný na viac ako 99,999%" z monitorovanej kvantity 1x96 hodín (len dve sekundy z celkovo 345 600 sekúnd obsahovalo mikro-pixeláciu)
a ku klasifikácii "exemplárna" by priebeh monitoringu nemohol obsahovať spomínané dve mikro-pixelácie zo dňa 12 a 13.2.2023,ktoré boli sprievodným
javom kvázi-anomálneho,skokového rastu z SNR=13,1 dB na SNR=14,1-14,4 a následného skokového poklesu SNR o 0,5 dB, ktorý sa už ďalšie dva dni
nezopakoval ani jeden krát.
Jedine kontinuálny signálny monitoring odhalí a dokáže prítomnosť týchto anomálnych javov,ktoré sa v zónach príjmu z kategorizácie "Inside the footprint"
bežne nevyskytujú a ak,potom len v prípade výskytu technických porúch na uplinkových strediskách,ktoré som za posledných 15 rokov už desiatky krát riešil
na strediskách v Ázii,na Blízkom východe,v západnej a severnej Európe a v Latinskej Amerike.
Z dôvodu internej medzi-firemnej komunikácie musím byť v tomto prípade diskrétny,pretože ma viaže zmluvná podmienka mlčanlivosti,ale ako zaujímavosť
spomeniem že na základe mojej intervencie u jedného z trojice najväčších satelitných provajderov na svete,ktorému som prakticky dokázal že ním stanovené
výkonové pokrytie môjho územia v C pásme je minimálne o 5 dBW nižšie ako to má zadefinované vo vyžarovacom diagrame,následne behom 24 hodín
operátor po verifikácii mojich tvrdení vykonal promptnú korekciu v geografickom pokrytí signálu pre celú oblasť strednej a východnej Európy a kvalita príjmu
mňou monitorovaného americko/európskeho transpondéra narástla z hraničných MER/SNR=6,6 až na MER=10 dB na výstupe z PF 300 cm v Lučenci
čo garantuje stabilitu príjmu s dostatočnou rezervou aj na D=240 cm.


        TBS 5927+EBSpro >>> SNR peak=14,4 dB (proven everyday peak is 13,9 dB)

                                               celkový čas signálneho monitoringu :  96 hodín
                                                               od 12.2.2023 do 16.2.2023

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...




►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v dĺžke 96 hodín





►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 96 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie






►Meteogram úhrnu zrážok,rýchlosti vetra a teploty zo zdroja shmu.sk vygenerovaný dňa 16.2.2023 pre zemepisnú oblasť výkonu signálneho
monitoringu : Lučenec/Boľkovce




►Začiatok signálneho monitoringu dňa 12.2.2023 o 05:16 SEČ a aktuálna poveternostná situácia
►poznámka:za účelom verifikácie správnosti údaja dátumu a hodín som zámerne vybral tv vysielania,ktorých súčasťou je aj stredoeurópsky čas

  -kvalita pri štarte:SNR=13,7/13,8 dB -             -obsadenie TS pri štarte dňa 12.2.2023 -
       časomiera :   00:09:50                                       Locked Uptime :  00:04:33







►Priebežný stav a prvá špička kvality okolo SNR=14,3 dB v danom úseku časomiery : od 22 hod :08 min. :53 sek.+

    -okamžitá kvalita: SNR=14,2 dB -                            -obsadenie TS / MIS 14 -








►Priebežný stav a druhá (typická) špička kvality okolo SNR=13,8 dB v danom úseku časomiery : od 46 hod. :43 min.+

      -okamžitá kvalita: SNR=13,8 dB -                             -obsadenie TS / MIS 14 -









►Priebežný stav a tretia špička kvality okolo SNR=13,9 dB v danom úseku časomiery : od 71 hod. do 73 hod.+

       -okamžitá kvalita: SNR=13,6 dB -                       -obsadenie TS / MIS 14 -




          Bergamo tv: stav kvality od 6:38 seč+                      RDS Social-stav kvality od 9:54 seč+



►Priebežný stav priebehu SNR po naplnení stanoveného úseku monitorovania signálnej kvality na TP IT3:  96 hodín+

    -okamžitá kvalita: SNR=13,8 dB -                        -obsadenie TS / MIS 14 -





     > 2, REFERENČNÁ FREKVENCIA f0=12 149 MHz_V  : Paket Mediaset <


             > PARAMETRE PRENOSU : DVB-S2 _ 8PSK _ SR=31 400 _ FEC=2/3 _ PLS Gold 262140 _ Multistream 1-2 <

Definícia autora Romana Dávida / Čo je to referenčná frekvencia "f0" ?


>Referenčná alebo vzťažná frekvencia je tá od ktorej sa derivuje primárny výskum v oblasti možnosti,alebo nemožnosti
dosiahnutia dokázateľne stabilnej formy satelitného príjmu v zemepisnej zóne "Mimo stopy/Out of footprint" pre európsky
a africký región <



►Stanovenie jednej REFERENČNEJ FREKVENCIE "f0" pre celý taliansky vyžarovací diagram ITALY (KU) v kategorizovanej
zóne príjmu "Out of footprint-Mimo provajderom stanoveného diagramu/stopy"

           >Referenčná frekvencia f0=12 149 MHz_V : DVB-S2/8PSK/Multistream/PLS Gold 262140 <

Aj napriek častým zmenám v otázke doteraz aplikovaných modulačných,FEC ai. parametrov z hľadiska minimálneho odstupu C/N
nevyhnutného pre zamknutie nosnej,zadefinujem aj v tomto výskumnom projekte konkrétne jednu frekvenciu s atribútom
>Referenčná frekvencia f0< , a bude platiť až do odvolania respektíve až do zmeny modulačných alebo FEC parametrov na prenosovej trase.
Je nespochybnitelné že práve nosná na f=12 149 MHz_V vysielaná v móde Multistream s aktuálnymi modulačnými parametrami
signálnej trasy : DVB-S2/8PSK_FEC 2/3 a od nich odvodenej minimálnej úrovne odstupu C/N=6,6 dB pre zamknutie nosnej
je tou ŠTARTOVACOU frekvenciou pre výskumy v celej zemepisnej oblasti strednej a východnej Európy v otázke možného príjmu
z talianskeho vyžarovacieho diagramu.Na základe vlastných výskumov v  mesiacoch 7-8/2022 môžem potvrdiť dosiahnutie nestabilnej
formy príjmu typicky 8-10 hodín,každý monitorovaný deň (bez jedinej pixelácie) so špičkou kvality SNR=7,8-8,2 dB v rozsahu od približne
03:00 ráno do 13:00 na obed,už na výstupe zo stredovej antény s D=140 cm_Lučenec/Slovensko. Pochopiteľne spomínaný priemer D=140 cm
negarantuje prakticky nič v otázke dlhodobej stability príjmu (pri neustálych zmenách v špičke výkonu EIRP a poveternostných podmienok)
a kedže tu dlhodobo budujem vedecko-výskumné centrum ktorého hodnota je postavená výlučne na verifikovaných výsledkoch,nebudem
s týmto priemerom operovať v akomkoľvek smere.Len zopakujem že podstatou mojej vedecko-výskumnej činnosti je dosiahnúť plne stabilný
družicový príjem a následne ho nespochybniteľne dokázať v signálnom monitoringu,pretože prezentácia nestabilných foriem príjmu
alebo náhodných LOCKOV  formou fotky frekvenčného spektra má NULOVÚ vedeckú hodnotu,inými slovami je zbytočná !



  >DVB-S2/MULTISTREAM ANALYZÁTOR METEK HD : špička kvality MER=13,8 dB<

⇒ Analýza spektra a kvality na "Referenčnej frekvencii f=12 149 MHz_V" (TP IT2 Italian footprint) : PF Prodelin 370 cm

►Analýza : v prvej polovici časového úseku od 5.1.2023 do 11.1.2023 som koncentroval signálne dáta v kontinuálnom monitoringu v kvantite 1x72 hodín,ktorý má za úlohu nespochybnitelne dokázať exemplárnu  a každodennú stabilitu príjmu bez jedinej pixelácie a výpadku v spojitosti priebehu s typickou špičkou kvality od 12,7 do 13 dB v závislosti od okamžitých poveternostných podmienok na výstupes tunera TBS 5927 a v druhej polovici časového úseku od 9.1.2023 do 11.1.2023 som si dal za úlohu dokázať typickú,alebo každodenne sa opakujúcu špičku kvality od MER=13,4 do MER=13,8 dB na výstupe z multistream analyzátora METEK,v závislosti od momentálneho stavu v atmosfére.
►Klasifikácia : Vo význame klasifikácie dosiahnutých výsledkov v úseku šiestich dní sa týmto vylučuje akákoľvek súvislosť dosiahnutých výsledkov meraní kvality príjmu so sporadickými a náhodne sa vyskytujúcimi špičkami výkonu,ktoré sa v tejto kategorizácii príjmu v zónach s označením "Out od footprint" vyskytujú.Špičky kvality sú porovnatelne vysoké každý deň,čo len dokazuje že zemepisná
oblasť strednej a východnej Európy je pokrytá stabilnou hladinou relatívne vysokého výkonu,ktorý umožňuje dosahovať typickú výšku signálnej rezervy od 4,5 do 7 dB každý deň (PF 370 cm) aj pri výrazne zhoršených poveternostných podmienkach dažďa,viď.meteogram zo zdroja shmu.sk.



Na základe zverejneného dokazovania a objektívnej klasifikácie môžem vyvrátiť ako klamlivé a nekorešpondujúce s realitou všetky tvrdenia moderátorov tých najznámejších diskusných (nie vedecko-výskumných) portálov po celej Európe a Afrike,ktorí dlhé roky zavázali celú európsku satelitnú verejnosť tvrdeniami o mimoriadne úzkom výkonovom zábere (polopate povedané : mimoriadne rýchly
pokles výkonu v nadväznosti na nárast vzdialenosti od zemepisného bodu,ktorý zodpovedá špičke výkonu "Beam peak") a pokrytí talianskeho vyžarovacieho diagramu s následnou nemožnosťou dosahovať stabilný príjem v strednej,východnej a inej časti európskeho kontinentu. Všetky tieto nevedecké a fyzikálnu realitu vysoko skresľujúce tvrdenia,ktoré nezodpovedali skutočnosti som týmto klasifikoval ako iluzórne
pretože vychádzali len z nedostatku vedomostí a praktických skúseností ich autorov z oblasti vlnovej fyziky a vysokofrekvenčnej techniky.



            >Klasifikácia dosiahnutých výsledkov v percentuálnom vyjadrení : dokázateľne stabilný sat.príjem na 100%<

                                             >analýzu frekvenčného spektra a kvality som vykonal od 9 do 11.1.2023<



→ Nasledujúce výsledky analýz od 9.1.2023 do 11.1.2023 majú za úlohu dokázať typickú,každodenne sa opakujúcu alebo porovnatelnú špičku kvality

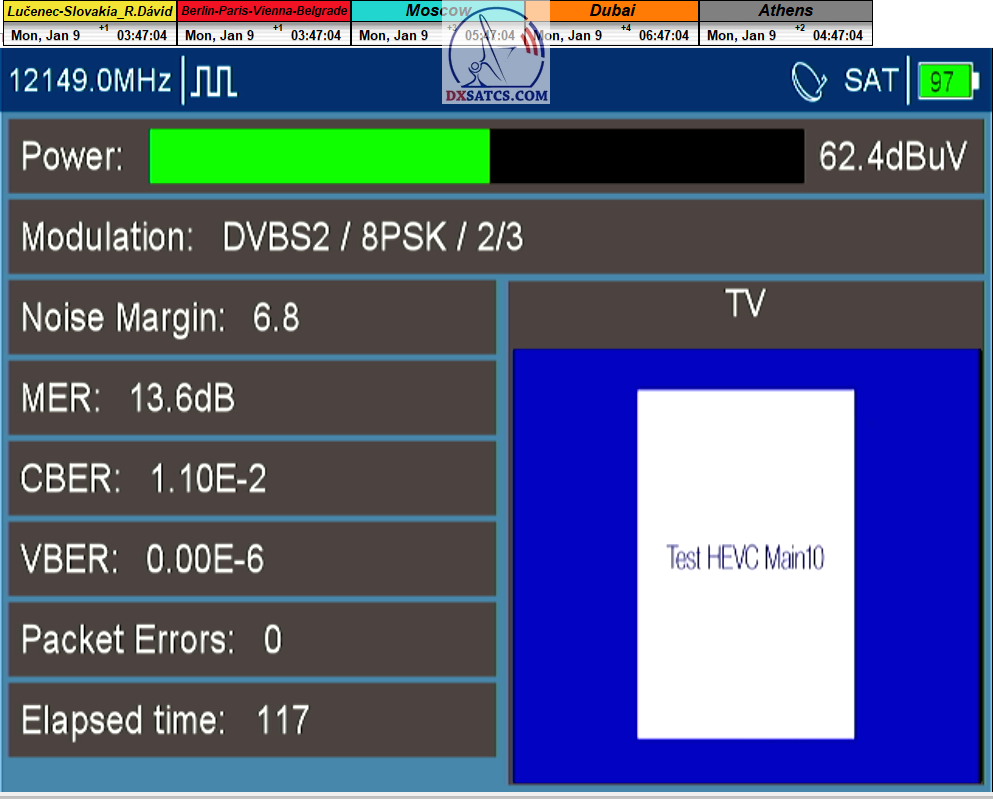

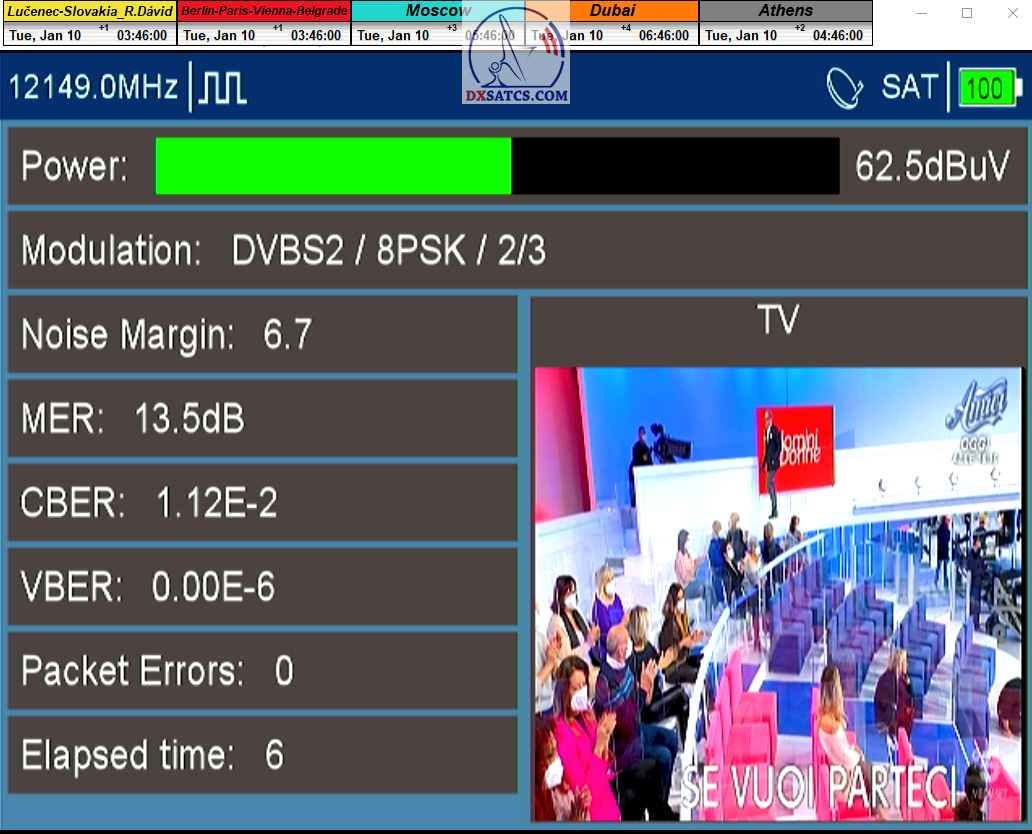

     ►          9.1.2023                                           ►     10.1.2023                              ► 11.1.2023
      MER=13,6 dB / rezerva 6,8 dB             MER=13,5 dB / rezerva 6,7 dB    MER=13,7 dB / rezerva 6,9 dB
          zamračená obloha : 8/8                   hustý dážď                                                jasno

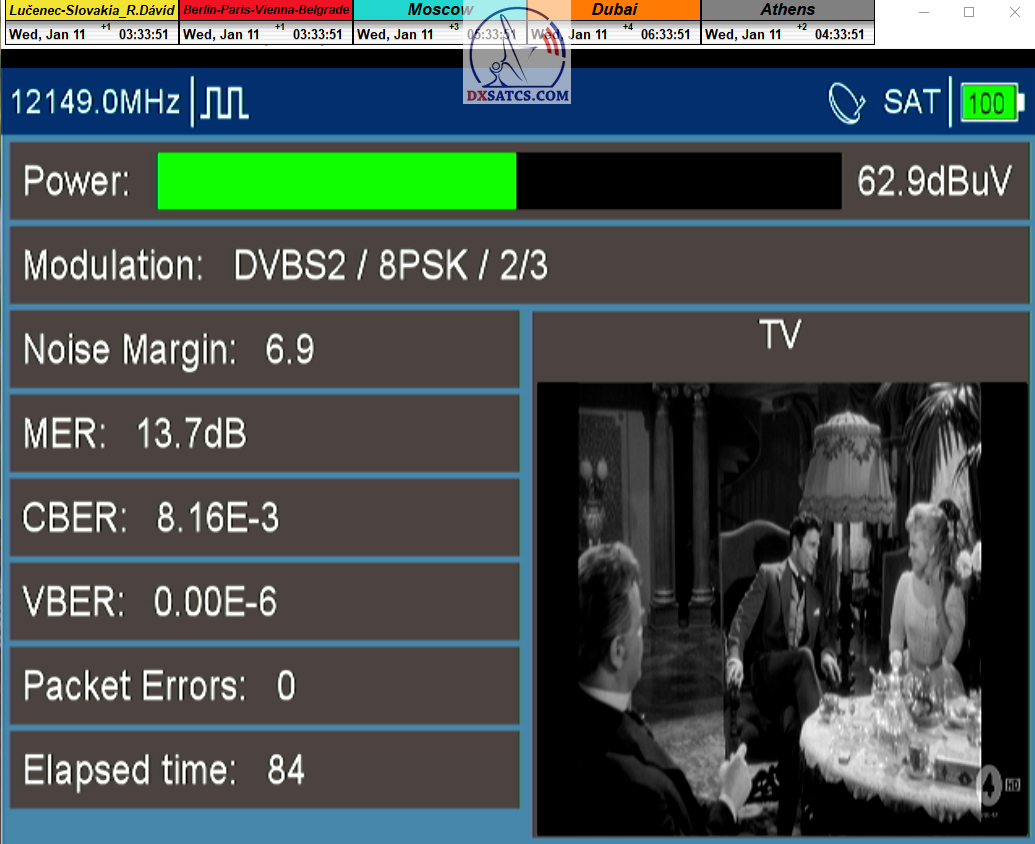

                                11.1.2023                                                            11.1.2023

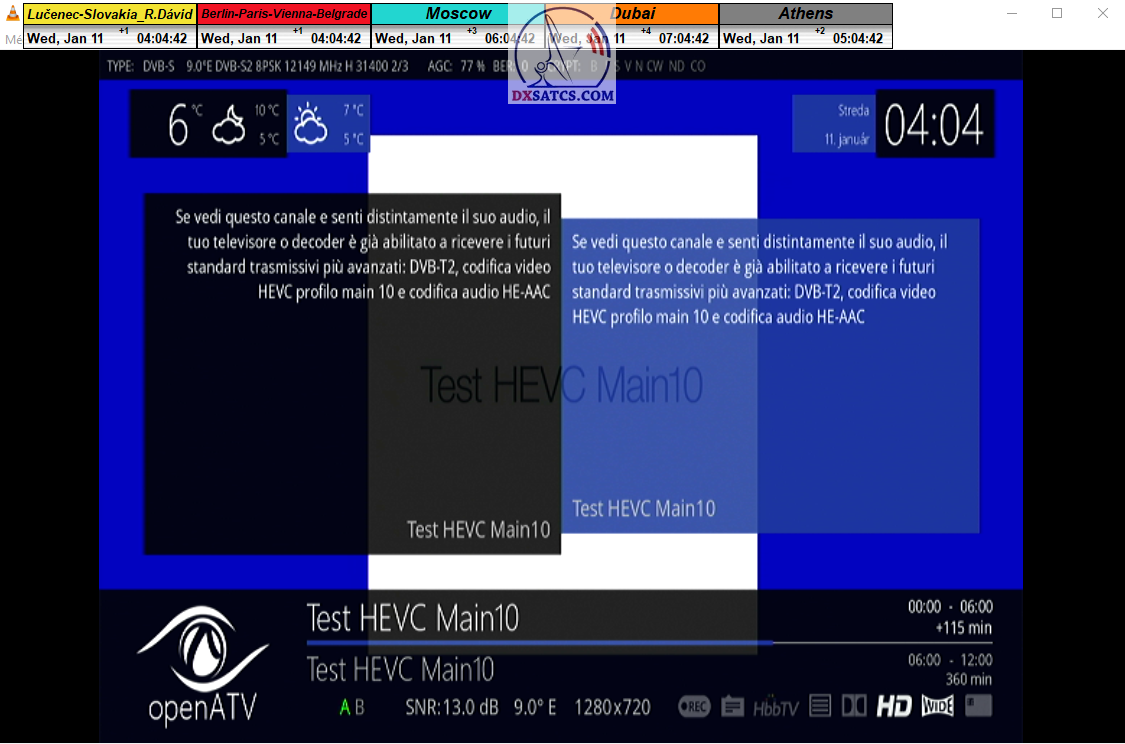

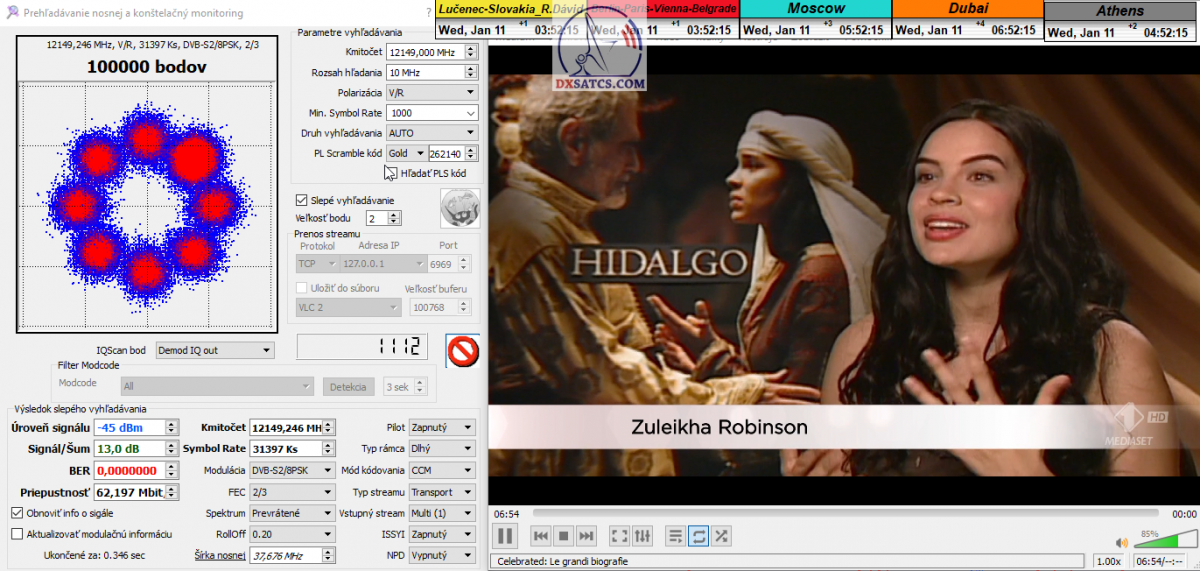

   TBS 5927+CrazyScan : SNR=13 dB                  Silicon Labs 2166D+OPEN ATV 6.4 : SNR=13 dB







→ Dokazovanie vo forme online video ukážky zo dňa 11.1.2023 : poveternostné podmienky > jasno








                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       DOKAZOVANIE v kvantite 1 x 72 hodín

                   PROVING > Eutelsat 9B at 9.0°E _f=12 149 MHz_V : Mediaset
          Nepretržitý monitoring signálnych parametrov v dĺžke 1 x 72 hodín
      Continuous monitoring of signal parameters for a period of 1 x 72  hours



►Deň záznamu monitoringu :  od 5.1.2023 do 8.1.2023

►Signálny reťazec je tvorený :


PF Prodelin 370 cm > Primárny žiarič > Ladený vlnovod a prírubový transformátor C120/WR75 > LNB SMW_Q-PLL Type R s LOF stabilitou +/- 25 kHz_
LOF=10 750 MHz,13 V,22 kHz Tone,11,7-12,25 GHz > znak alebo symbol 22 kHz je prítomný v každej analýze z analyzátora Metek HD čo je zároveň
dôkazom že súčasťou systémového riešenia nie je LNB SMW type O ale type R a polarita vlnení je zobrazovaná korektne,vychádzajúc z napájania 13V

                                                       Eutelsat 9B na 9,0°E : Vyžarovací diagram Taliansko
                                zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
                                                   vyžarovacie diagramy pochádzajú zo zdroja : eutelsat.com






►Romanom Dávidom zadefinovaná a APLIKOVANÁ METODIKA postupu meraní jednoznačne vylučuje zavádzajúcu a podvodnú
metodiku,ktorá je postavená len na pasívnom čakaní, (typicky dni,týždne až mesiace...) a následnom zázname LOCKU z frekvenčného spektra
alebo z vysielania TV. Skrátka daný jedinec len čaká na výskyt sporadicky sa opakujúcich špičiek výkonu EIRP , respektíve na výskyt náhodne
sa opakujúcich a anomálnych poveternostných dejov a na to nadväzujúcu dočasnú príležitosť uskutočniť LOCK alebo príjem vysielania a tú
následne daný jedinec prezentuje ako výsledok svojich "mimoriadnych schopností" . A práve to je dôvod prečo aplikujem nepretržitý signálny
monitoring v kvantite 1x72 hodín ako prostriedok,ktorý demonštruje holú realitu o dosiahnutej kvalite a to aj za cenu že traektóriu
elektromagnetického vlnenia skríži na typicky desiatky milisekúnd napríklad lietadlo,operenec alebo hmyz,pretože v kontinuálnom signálnom
monitoringu to nie je možné skryť.

►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že v čase výkonu signálneho monitoringu sa vonkajšia teplota pohybovala
od +1 do +11°C,bol zaznamenaný len nízky úhrn dažďových zrážok dňa 6.1.2023 a naopak vysoký úhrn zrážok od 9 do 10.1.2023 pri minimálnej rýchlosti vetra.

Jediným zdrojom verifikovaných informácii o poveternostných podmienkach počas výkonu signálneho monitoringu v mesiaci január 2023
je Slovenský hydrometeoroligický ústav š.p.,meteorologická stanica Boľkovce pri Lučenci  z ktorej som čerpal všetky informácie v tomto smere

►Celkový čas signálneho monitoringu :  73 hodín a  02 minút  a 39 sekúnd

►Analýza signálneho monitoringu :   dokázateľne štandardná forma stabilného DTH príjmu na f0=12 149 MHz s vysokou signálnou rezervou
každý deň bez jedinej pixelácie a  výpadku v kontinuite priebehu LOCKU


                             TBS 5927+EBSpro >>> SNR peak=12,7 dB

                                       celkový čas signálneho monitoringu : 72 hod. : 30 min. : 10 sec.
                                                                  od 5.1.2023 do 8.1.2023

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...



►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 72 hodín

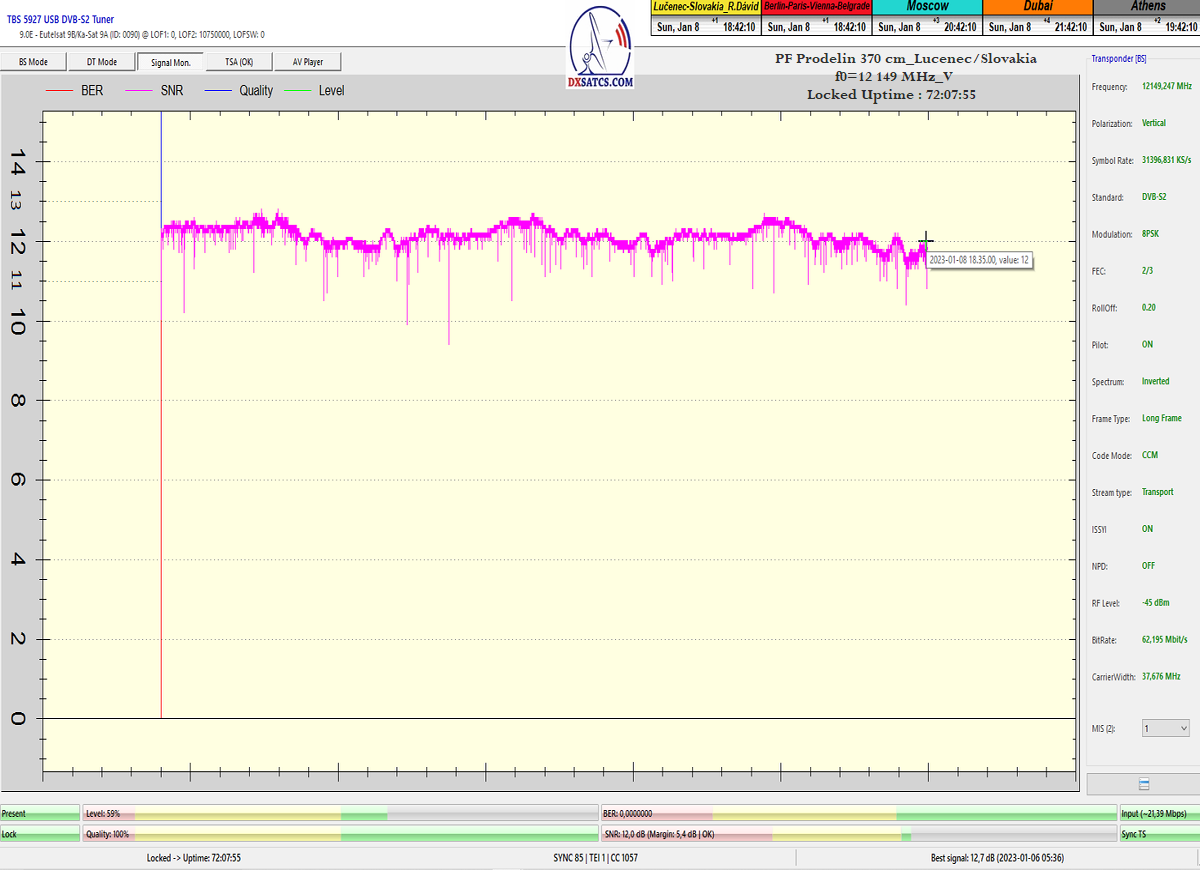

►Detailná analýza vývoja zmien kvality s časovým kódom počas celého monitorovaného úseku 72 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie

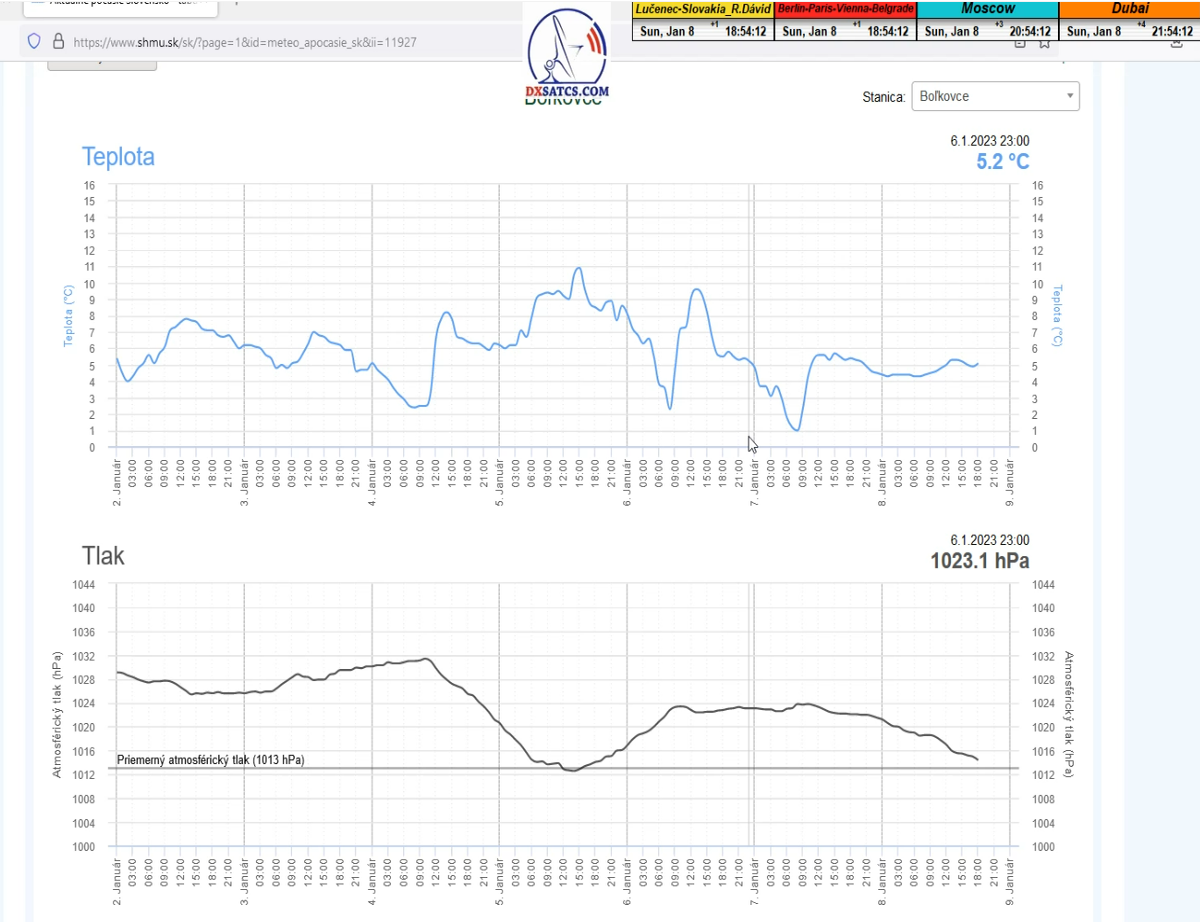

►Meteogram úhrnu zrážok,rýchlosti vetra a teploty zo zdroja shmu.sk vygenerovaný dňa 11.1.2023 pre zemepisnú oblasť výkonu signálneho
monitoringu : Lučenec/Boľkovce

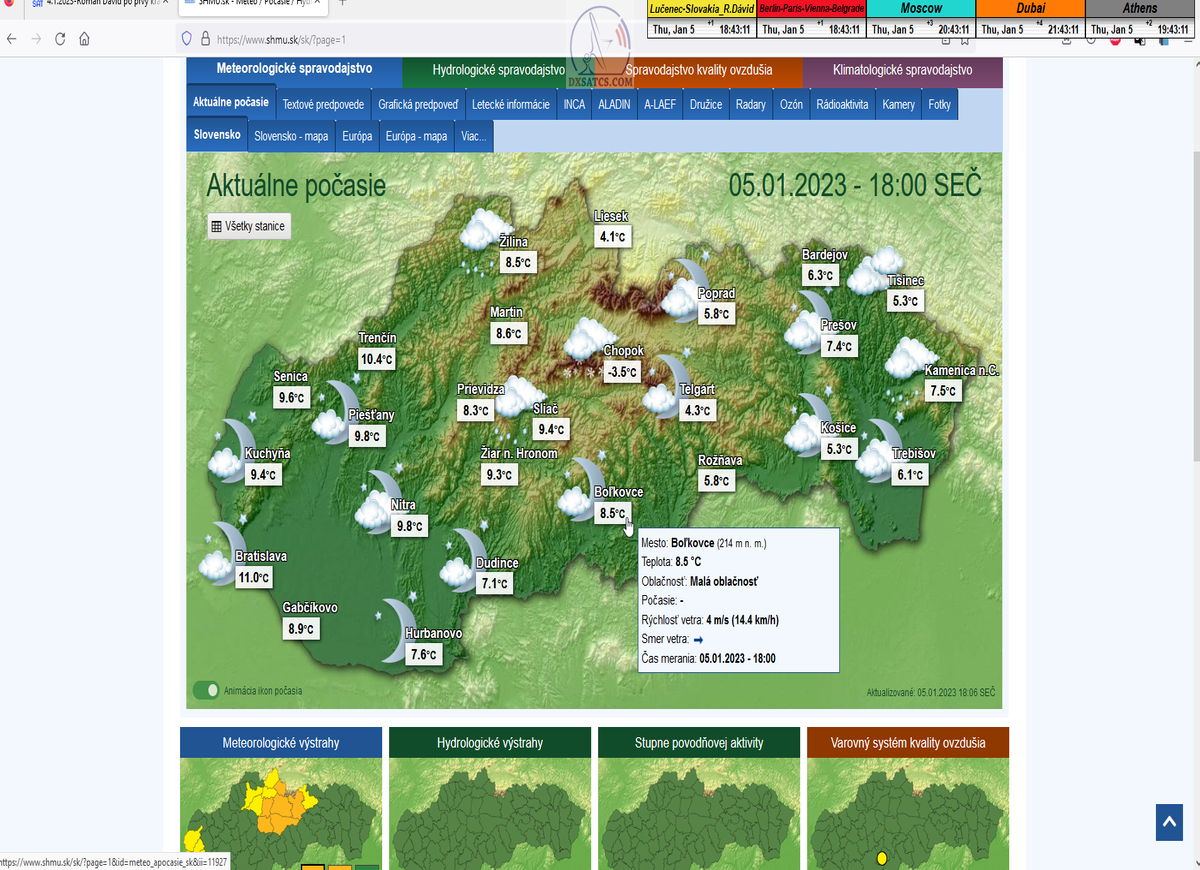

►Začiatok signálneho monitoringu dňa 5.1.2023 o 18:34 SEČ  a aktuálna poveternostná situácia

    -kvalita pri štarte:SNR=12,2 dB -                  -obsadenie TS pri štarte dňa 5.1.2023 -
       časomiera :   00:04:00                                       Locked Uptime :  00:07:50

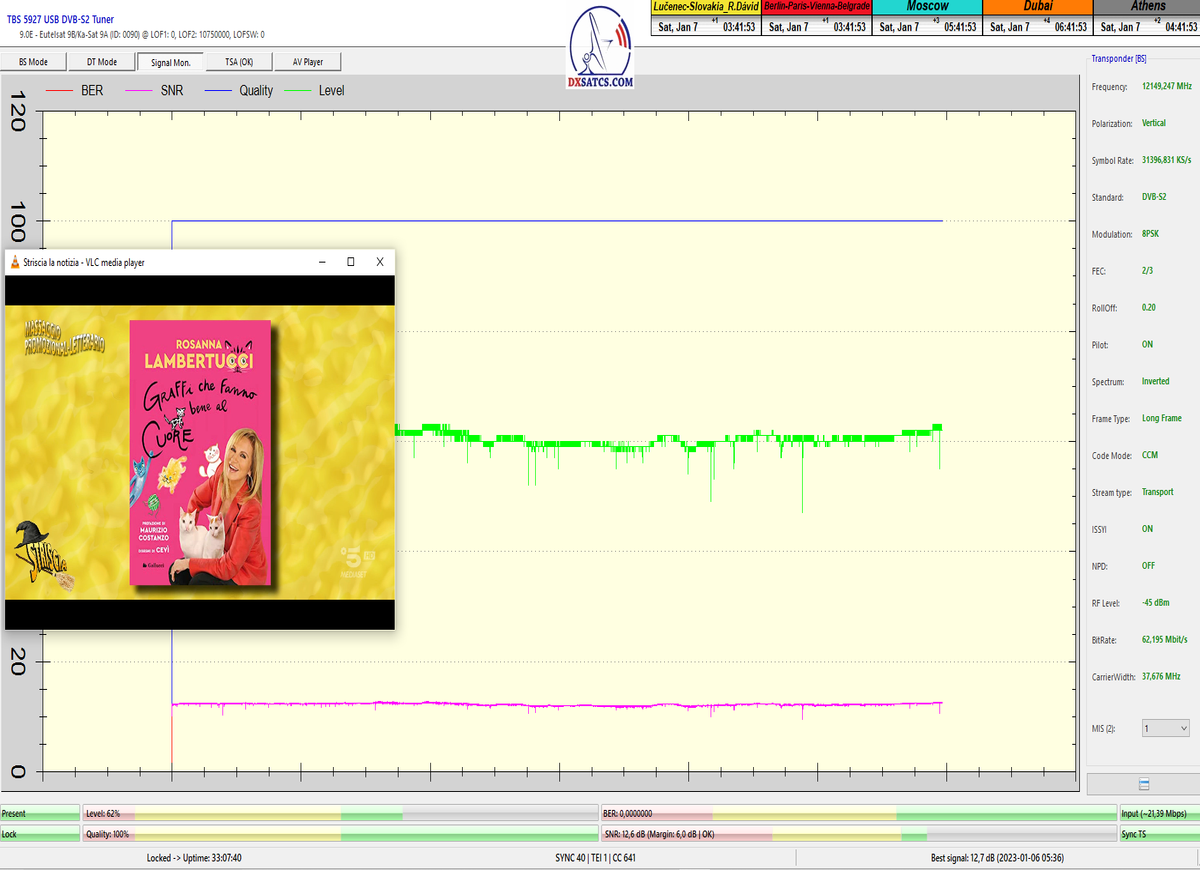

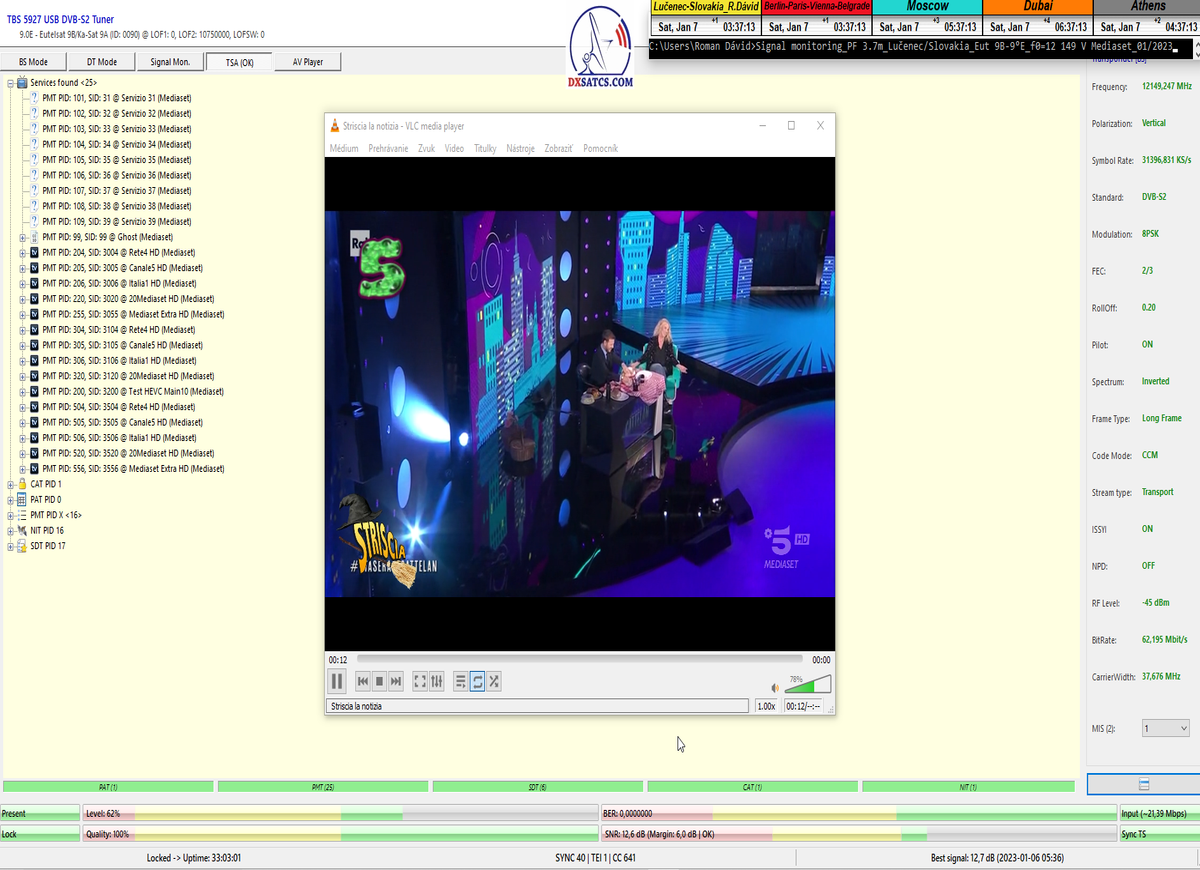

►Priebežný stav signálneho monitoringu referenčnej frekvencie f0=12 149 MHz_V v danom úseku časomiery : 9 hod :06 min. :36 sek.+

    -okamžitá kvalita: SNR=12,6 dB -                            -obsadenie TS / MIS 1 -

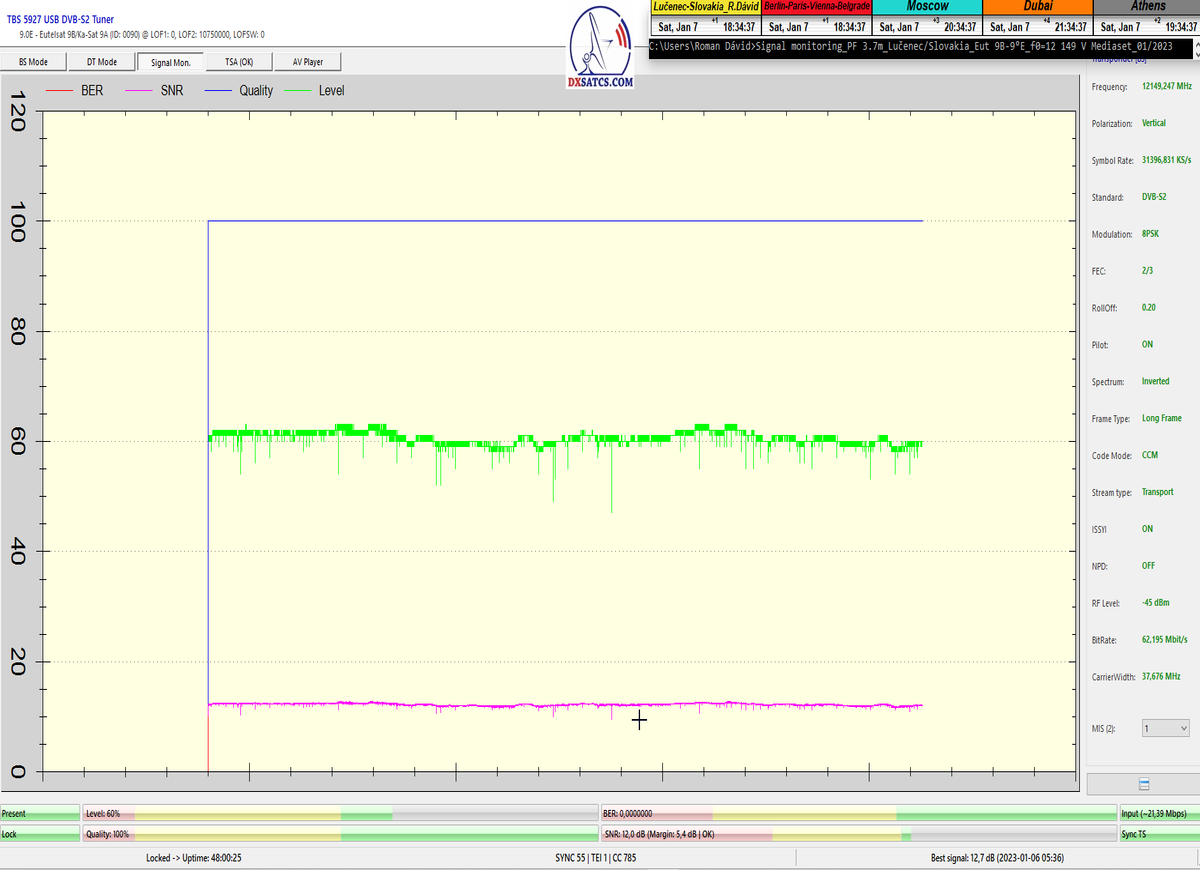

►Priebežný stav signálneho monitoringu referenčnej frekvencie f0=12 149 MHz_V v danom úseku časomiery : 24:05:00

      -okamžitá kvalita: SNR=12,1 dB -       -obsadenie TS / MIS 1 -





►Priebežný stav signálneho monitoringu referenčnej frekvencie f0=12 149 MHz_V v danom úseku časomiery :  33:03:05+

      -okamžitá kvalita: SNR=12,6 dB -                              -obsadenie TS / MIS 1 -

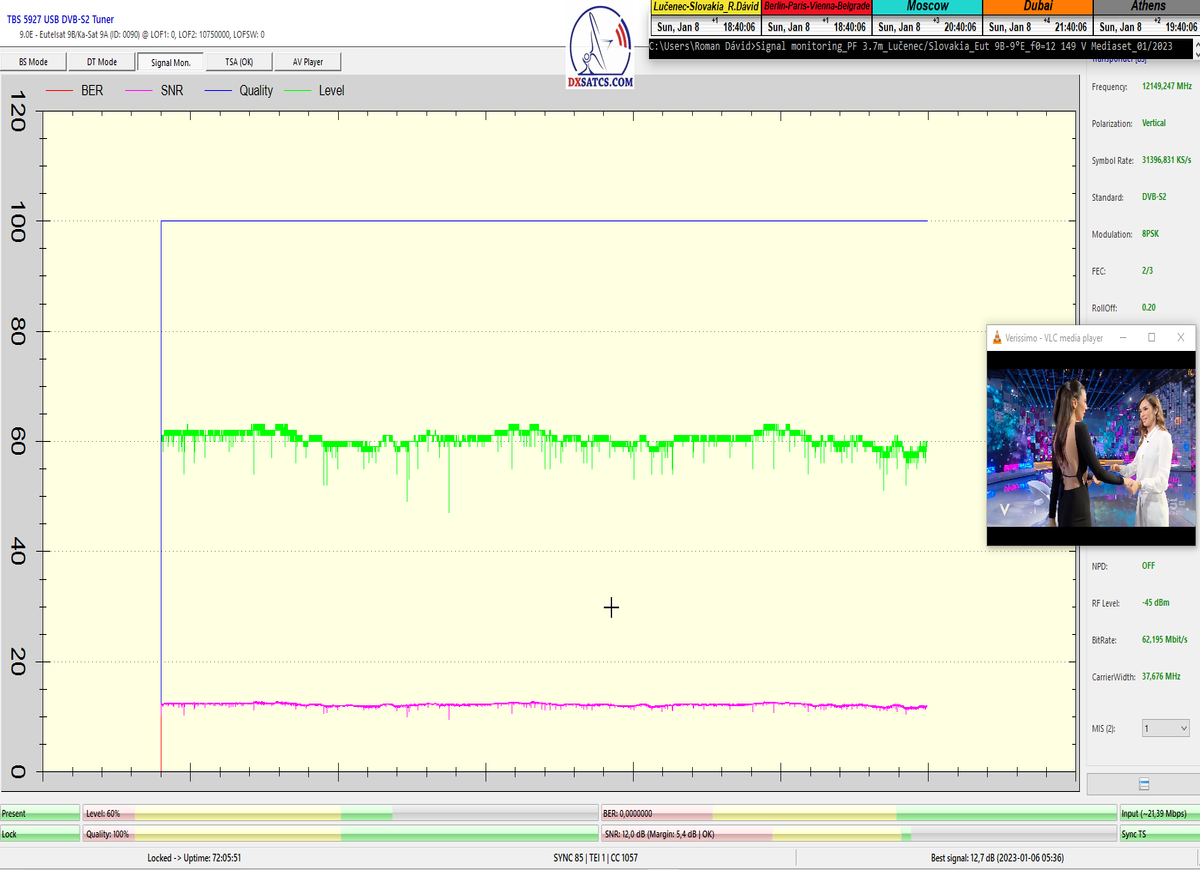

►Priebežný stav signálneho monitoringu referenčnej frekvencie f0=12 149 MHz_V v danom úseku časomiery : 48:00:25+

    -okamžitá kvalita: SNR=12,0 dB -                        -obsadenie TS / MIS 1 -





►Priebežný stav signálneho monitoringu referenčnej frekvencie f0=12 149 MHz_V v danom úseku časomiery : 72:05:51


     -okamžitá kvalita: SNR=12,0 dB -            -obsadenie TS / MIS 1 -







     > 1, MONITOROVANÁ FREKVENCIA f=12 111 MHz_V  : Paket Cairo Communication <
               > PARAMETRE PRENOSU : DVB-S2 _ 16APSK _ SR=31 400 _ FEC=2/3 _ PLS Gold 262140 _ Multistream 1-3-4 <

⇒ Analýza spektra a kvality na "Monitorovanej frekvencii f=12 111 MHz_V" (TP IT1 Italian footprint) : PF Prodelin 370 cm

►hodnotenie analýzy s  Multistream analyzátorom METEK HD : toto je štandardne vysoká,alebo bežná špička kvality okolo MER=14 dB platná pre f=12 111 MHz_V
na výstupe z D1=370 cm






12 111 V_ DVB-S2 / HBCD / 2/3 Multistream            12 111 V_DVB-S2 / 16APSK / 2/3            12 111 V_DVB-S2 / 16 APSK Multistream
            Margin:10.7 dB_MER=14,1_PER=0          PER=0_Margin=2.6 dB_MER=14,2 dB             20-11-2022 : Video proof _ PF 3.7m







► Eutelsat 9B-9.0°E_Italy-footprint-DVB-S2-S2X-Multistream-measurement online : TBS 5927/CrazyScan_PF Prodelin 370 cm_Slovakia







                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                          DOKAZOVANIE v kvantite 1 x 72 hodín s PF Prodelin 370 cm

     PROVING > Eutelsat 9B at 9.0°E _f=12 111 MHz_V : Cairo Communication
          Nepretržitý monitoring signálnych parametrov v dĺžke 1 x 72 hodín
      Continuous monitoring of signal parameters for a period of 1 x 72  hours



►Deň záznamu monitoringu :  od 16.11.2022 do 19.11.2022

►Signálny reťazec je tvorený :

PF Prodelin 370 cm > Primárny žiarič > Ladený vlnovod a prírubový transformátor C120/WR75 > LNB SMW_Q-PLL Type R s LOF stabilitou +/- 25 kHz_
LOF=10 750 MHz,13 V,22 kHz Tone,11,7-12,25 GHz > znak alebo symbol 22 kHz je prítomný v každej analýze z analyzátora Metek HD čo je zároveň dôkazom že
súčasťou systémového riešenia nie je LNB SMW type O ale type R a polarita vlnení je už zobrazovaná korektne,vychádzajúc z napájania 13V


                                                       Eutelsat 9B na 9,0°E : Vyžarovací diagram Taliansko
                                zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
                                                   vyžarovacie diagramy pochádzajú zo zdroja : eutelsat.com






►Romanom Dávidom zadefinovaná a APLIKOVANÁ METODIKA postupu meraní jednoznačne vylučuje zavádzajúcu a podvodnú
metodiku,ktorá je postavená len na pasívnom čakaní, (typicky dni,týždne až mesiace...) a následnom zázname LOCKU z frekvenčného spektra
alebo z vysielania TV. Skrátka daný jedinec len čaká na výskyt sporadicky sa opakujúcich špičiek výkonu EIRP , respektíve na výskyt náhodne
sa opakujúcich a anomálnych poveternostných dejov a na to nadväzujúcu dočasnú príležitosť uskutočniť LOCK alebo príjem vysielania a tú
následne daný jedinec prezentuje ako výsledok svojich "mimoriadnch schopností" . A práve to je dôvod prečo aplikujem nepretržitý signálny
monitoring v kvantite 1x72 hodín ako prostriedok,ktorý demonštruje holú realitu o dosiahnutej kvalite a to aj za cenu že traektóriu
elektromagnetického vlnenia skríži na typicky desiatky milisekúnd napríklad lietadlo,operenec alebo hmyz,pretože v kontinuálnom signálnom
monitoringu to nie je možné skryť.

►Stav atmosféry : jediným zdrojom verifikovaných informácii o premenlivých poveternostných podmienkach počas výkonu signálneho
monitoringu v mesiaci november 2022 je Slovenský hydrometeoroligický ústav š.p.,meteorologická stanica Boľkovce pri Lučenci  z ktorej
som čerpal všetky informácie v tomto smere

►Celkový čas signálneho monitoringu :  72 hodín a  17 minút  a 33 sekúnd

►Analýza signálneho monitoringu : v jednej postupnosti alebo súslednosti piatich dní od 16 do 19.11.2022 som vykonával zber signálnych dát
a kontinuálny signálny monitoring na frekvencii f=12 111 V s nasledovným výsledkom : na výstupe z D1=370 cm som na f=12 111 V
dokázateľne dosiahol stav s jedným súvislým priebehom Locku nosnej bez jediného výpadku v spojitosti priebehu,bez jedinej pixelácie obrazu
v kvantite 1x72 hodín.Inými slovami nečakal som dni až týždne na ideálne poveternostné podmienky,ale zber dát som sústredil pri typických
poveternostných podmienkach v tomto ročnom období .




                             METEK HD-Multistream >>> MER peak=14,2 dB
                                  TBS 5927+EBSpro >>> SNR peak=13,8 dB

                                            celkový čas signálneho monitoringu : 72 hod. : 17 min. : 33 sec.
                                                                          od 16.11.2022 do 19.11.2022

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...





►DETAILNÝ POHĽAD  s popisom pod značkami od A po E  zameraný na kvalitu príjmu a okamžité zmeny SNR



►Detailná analýza vývoja zmien kvality s časovým kódom počas celého monitorovaného úseku 72 hodín v online video ukážke

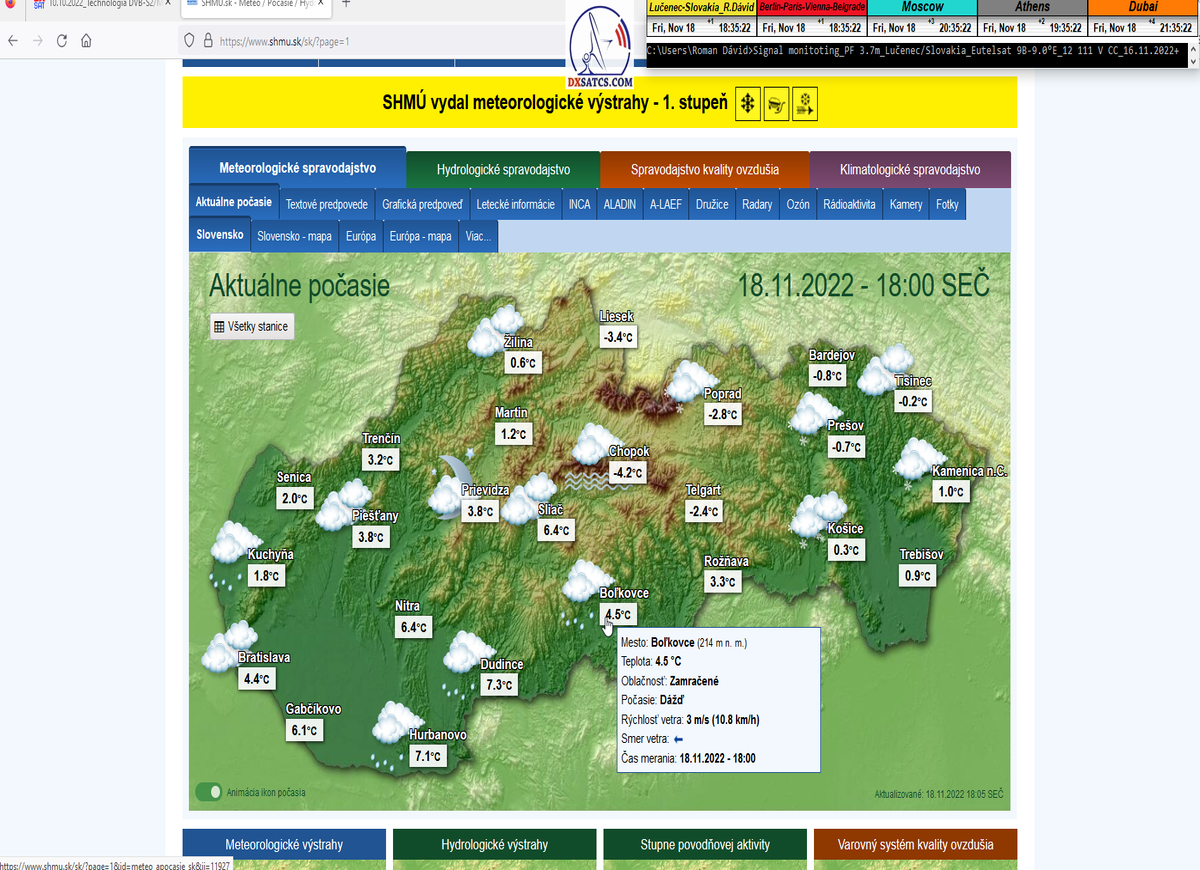

►Meteogram úhrnu zrážok a rýchlosti vetra zo zdroja shmu.sk vygenerovaný dňa 19.11.2022,ako dôkaz reálneho výskytu dažďových prehánok
v danej oblasti v čase výkonu signálneho monitoringu v kvantite t=72 hodín od 16 do 19.11.2022





-A- : Začiatok signálneho monitoringu dňa 16.11.2022 o 17:20 seč a aktuálna poveternostná situácia

 -štart signálneho monitoringu : SNR=11,5 dB -                 - 12 111 V-obsadenie TS v čase štartu -

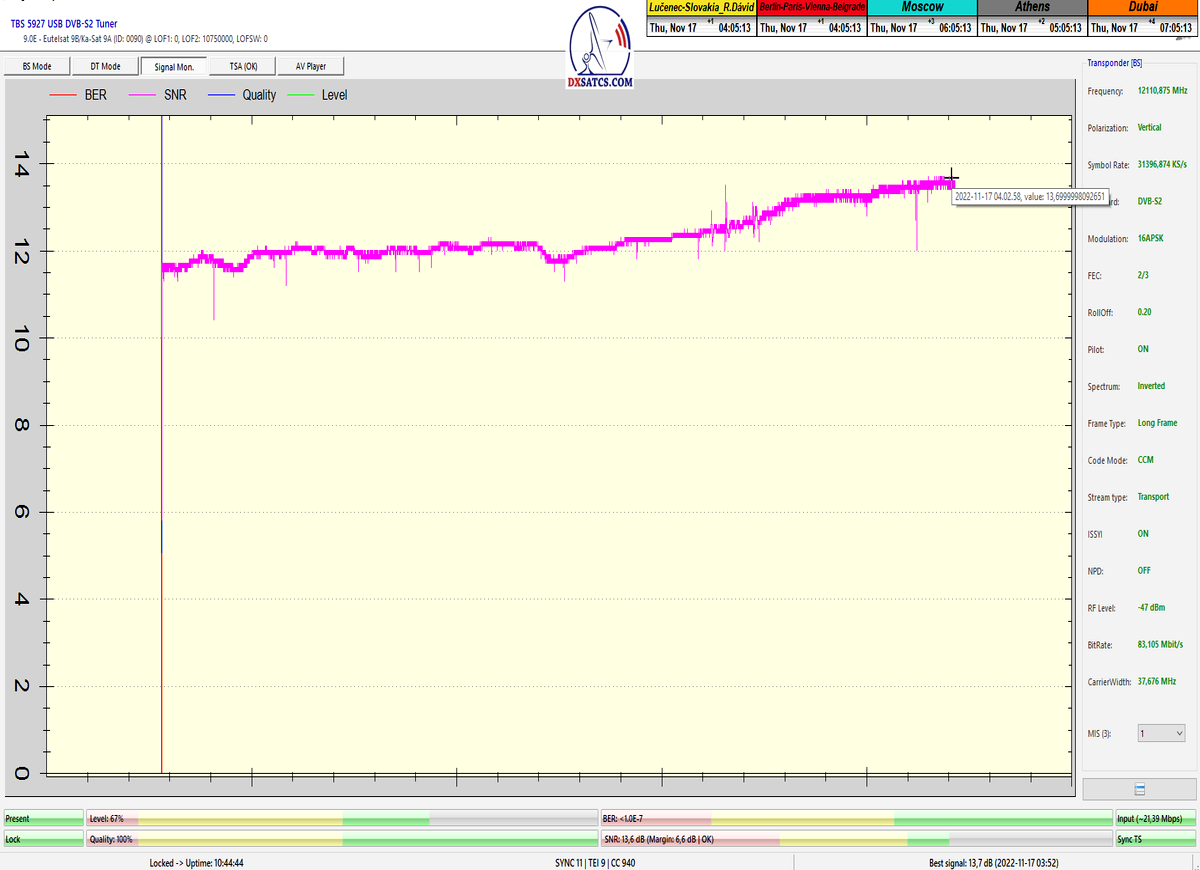

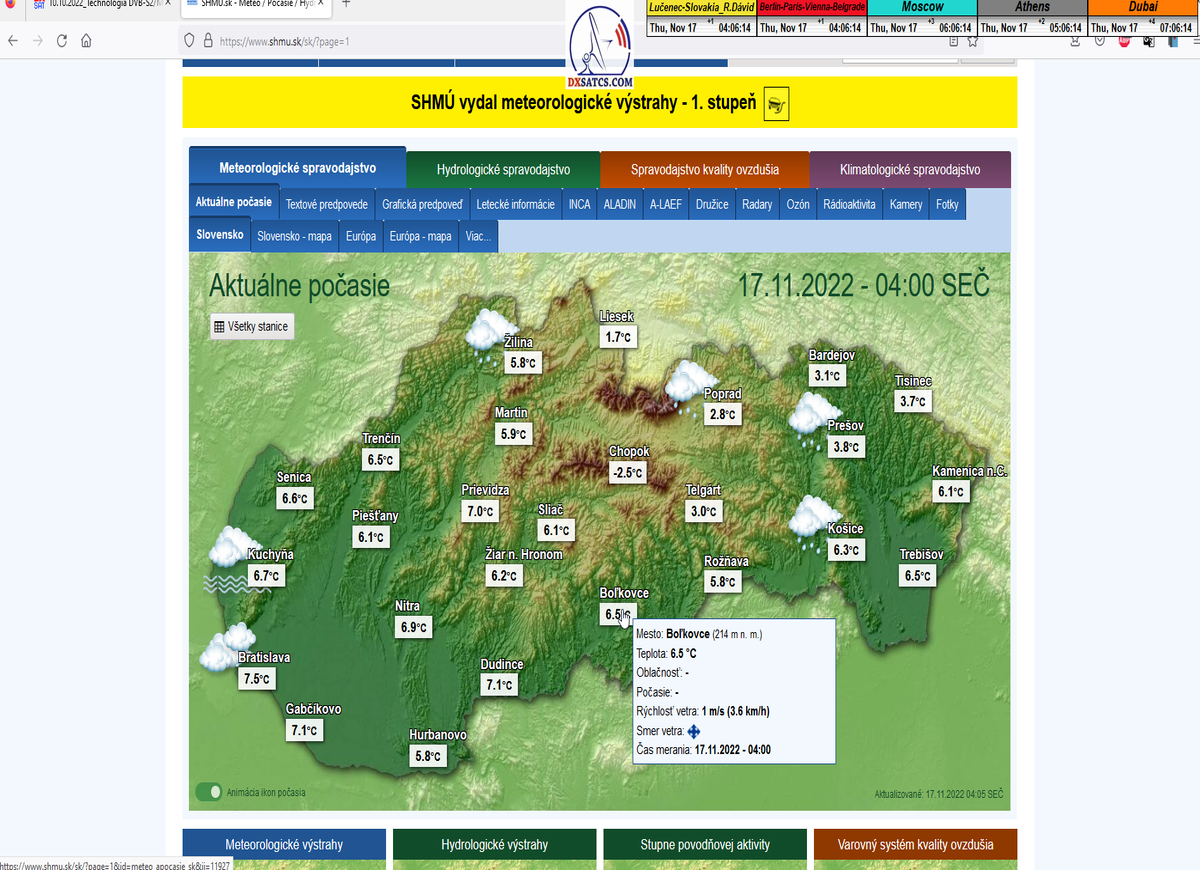

-B- :  Prvá špička kvality SNR=13,7 dB dňa 17.11.2022 demonštrujúca sa každý deň v časovom okne od približne 3:30 do 5:30 seč









-C- : Druhá špička kvality SNR=13,8 dB o 05:16 seč dňa 18.11.2022 demonštrujúca sa každý deň v časovom okne od približne 3:30 do 5:30 seč










-D- : Kód alebo marker D označuje body s krátkodobým (rádovo v milisekundách) nárastom chybovosti výlučne v pásme signálnej rezervy,ktorú generuje
signálny reťazec,bez výpadku v spojitosti Locku a bez pixelácie obrazu.Inými slovami divák nepostrehne vizuálne žiadnu zmenu a z hľadiska frekvencie
opakovania ich môžeme zanedbať pretože ani jeden krát nedosiahli prahovú úroveň a ich oblasť výskytu spravidla koreluje s výskytom dažďových
prehánok +online dôkaz z shmu.sk



-E- : Tretia špička kvality SNR=13,6 dB dňa 19.11.2022 demonštrujúca sa každý deň v časovom okne od približne 3:30 do 5:30 seč
