11.5.2023-NEWS FLASH/EUT 9B-Wide:Je možné v praxi dosiahnuť vyššiu kvalitu ako SNR=21 dB pri konfigurácii DVB-S2_8PSK_2/3 ?+Dnes vytvorím porovnávaciu bázu kvality z PF 4.5+3.7m na troch "f" aby som verifikoval správnu fyzikálnu funkciu dvoch odlišných...
Centre for satellite reception of Multistream technology
Eutelsat 9B at 9.0°E_Italy (Ku)
Center of DVB-S2/S2X Multistream technology
Eutelsat 9B at 9.0°E-Italian footprint : 12 111 MHz > 12 466 MHz_V
Multi Input Stream/MultiStream : News Flash
by Roman Dávid_founder of Think-Tank
(Last update date : 11.5.2023)
10.5.2023 : Dnes odpoviem na otázku či je možné v praxi dosiahnúť vyššiu úroveň kvality ako 21 dB
v jednotke meraní odstup Signál/Šum_SNR pri aplikovanej konfigurácii modulačných parametrov
DVB-S2_8PSK_2/3,ďalej dnes vytvorím porovnávaciu bázu špičiek kvality z reflektorov PF 450 cm
a PF 370 cm na troch frekvenciách z rozpätia spektra od 11 759 do 11 996 MHz_V v širokom
vyžarovacom diagrame WIDE objektu EUT 9B,aby som tým verifikoval správnu fyzikálnu funkciu
dvoch úplne odlišných systémovo/technologických riešení v ohnisku antén,ktoré som navrhol a aplikoval
Synopsia : Za obdobie posledných šiestich mesiacov som vybudoval prvú porovnávaciu bázu na svete pre signály vysielané
v technologickom štandarde DVB-S2/Multistream pre zóny príjmu "Out of footprint"z geostacionárneho objektu Eutelsat 9B,
verifikovanú nespochybnitelným dokazovaním v minimálnej kvantite 1x72 hodín,alebo inak povedané "BENCHMARK", v ktorej
som dal do pomerovej bázy funkcie, alebo dosiahnuté priebehy kvality odvodené od jednotky odstup Signál/Šum_SNR na výstupe
z dvoch v praxi aplikovaných priemerov symetrických reflektorov 450 cm a 370 cm inštalovaných v meste Lučenec.
V rozpätí frekvenčného spektra od 12 111 do 12 466 MHz_V vo vyžarovacom diagrame Italy_Ku satelitu Eutelsat 9B na 9.0°E som tak
v aplikačnej praxi naplnil kategorizáciu formy príjmu DTH,alebo "Direct to home" vyjadrenú percentuálnou stabilitou od 99,8 do 100%
na výstupe z obidvoch reflektorov 450 aj 370 cm a dokázal som tak pravdivosť mojich tvrdení z úvodu výskumného projektu
o možnosti dosiahnutia "Dokázateľne stabilnej formy príjmu v dĺžke 24/7" na presne piatich nezdielaných frekvenciách z aktuálne
siedmych aktívne vyťažovaných.
(DTH-v atribúte okamžitej signálnej dostupnosti vysielania v režime Multistream v ktorúkoľvek sekundu až minútu počas dňa,s dostatočnou
signálnou rezervou,v minimálnej monitorovanej kvantite t=72 hod. pri normálnych a extrémne nezhoršených poveternostných podmienkach)
Dnes sa zamerám na pakety sústredené do širokého vyžarovacieho diagramu "Wide" družice Eutelsat 9B vysielané s vysokou intenzitou
vyžiareného výkonu EIRP okolo 51 dBW a vytvorím tak porovnávaciu bázu dosiahnutých špičiek kvality pre tri rôzne frekvencie,
konkrétne 11 759 + 11 804 a 11 996 MHz_V na výstupe z dvoch reflektorov 450 a 370 cm,aby som tak v praxi dokázal správnosť
fyzikálneho návrhu dvoch úplne odlišných systémovo/technologických riešení v ohnisku antén aj pre vysoké intenzity výkonu EIRP,
nie len pre tie priemerné v talianskom lúči od 35 do 38 dBW,pretože opäť zopakujem moje tvrdenie : prax mi potvrdila že v niektorých
konšteláciách frekvenčného spektra a aplikovanej polarizácie je nepomerne zložitejšie účinne spracovať práve VF vlnenia s vysokou intenzitou
výkonu ako tie s nízkou intenzitou !
vyžiareného výkonu EIRP okolo 51 dBW a vytvorím tak porovnávaciu bázu dosiahnutých špičiek kvality pre tri rôzne frekvencie,
konkrétne 11 759 + 11 804 a 11 996 MHz_V na výstupe z dvoch reflektorov 450 a 370 cm,aby som tak v praxi dokázal správnosť
fyzikálneho návrhu dvoch úplne odlišných systémovo/technologických riešení v ohnisku antén aj pre vysoké intenzity výkonu EIRP,
nie len pre tie priemerné v talianskom lúči od 35 do 38 dBW,pretože opäť zopakujem moje tvrdenie : prax mi potvrdila že v niektorých
konšteláciách frekvenčného spektra a aplikovanej polarizácie je nepomerne zložitejšie účinne spracovať práve VF vlnenia s vysokou intenzitou
výkonu ako tie s nízkou intenzitou !
►V postupnosti podľa daného frekvenčného plánovania od TP E1 > f=11 727 do TP E17 > 12 034 MHz_V,som vybral práve mexický paket
Televisa f=11 759 MHz na ktorom opäť dokážem že analyzátory Metek HD a Televes H60 demonštrujú plne porovnatelné až identické
úrovne kvality v jednotke MER/BER a PWR pri konfigurácii signálnej trasy DVB-S/QPSK ale aj DVB-S2/8PSK s jedným rozdielnym detailom :
analyzátor Metek na rozdiel od Televesu zobrazuje aj konkrétny detail v podobe presnej úrovne kvality vyššej ako MER=20 dB,zatiaľ čo
Televes to oreže matematickým znamienkom > "je väčšia ako" .
►Všetky dnes analyzované frekvencie vo vytvorenej porovnávacej báze medzi PF 450 a PF 370 cm sú vysielané v širokom vyžarovacom
diagrame WIDE družice Eutelsat 9B na 9,0°E,ktorý nasleduje ...

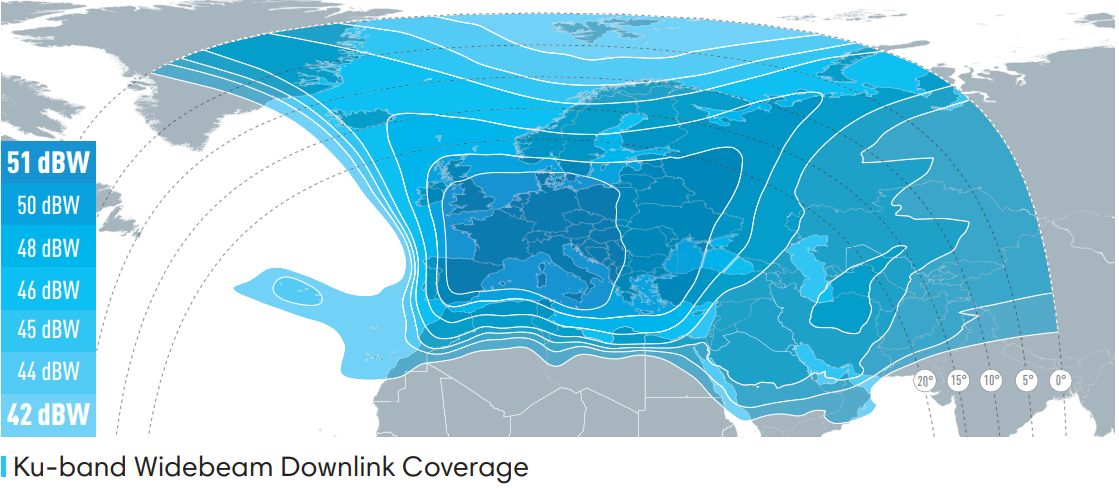

EUTELSAT 9B : KU Wideband downlink coverage
source : eutelsat.com
► Televisa Networks Mexico_PF 450 cm_DVB-S/QPSK : f=11 759 MHz _ V
MER=20,8 dB_SNR=21,7 dB

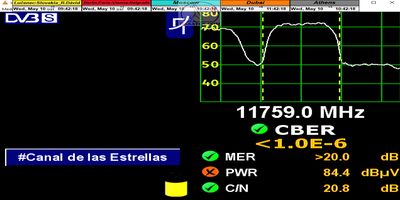

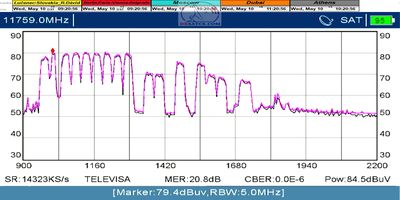

Metek HD : MER=20,8 dB Televes H60 : MER=>20.0 dB

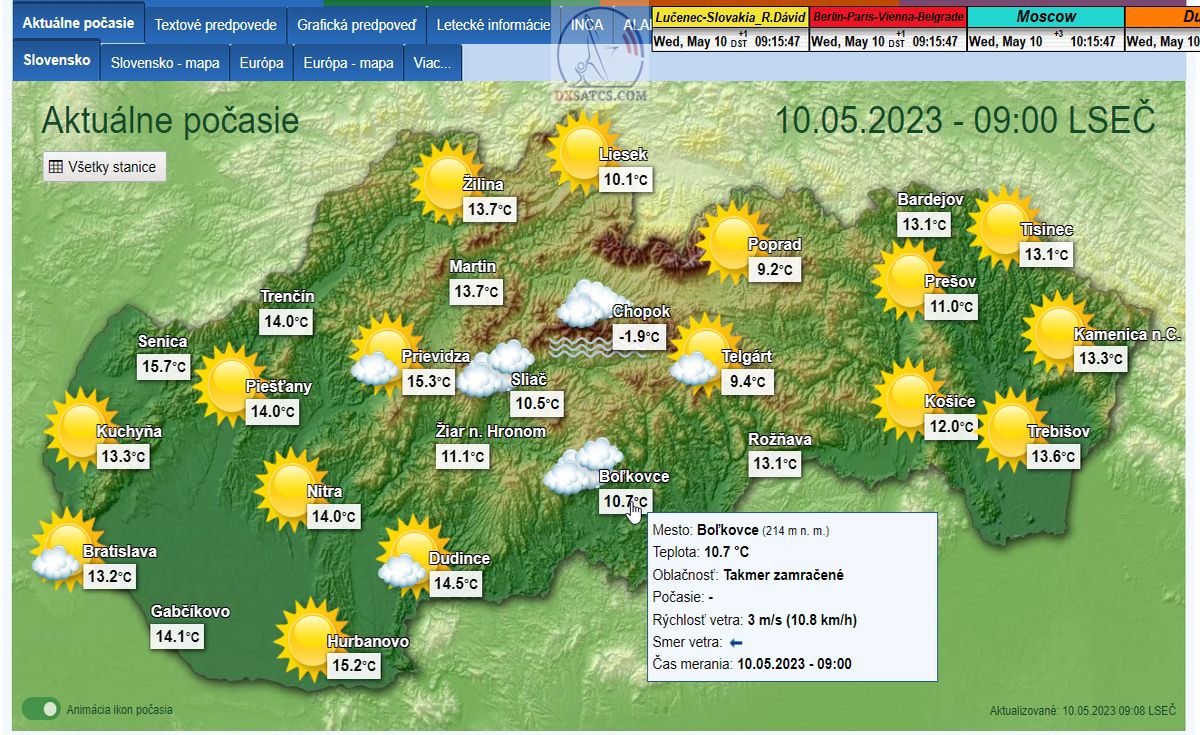

poveternostná situácia pri výkone meraní a zberu dát dnes 10.5.2023 : takmer zamračené so slabím mrholením
poveternostná situácia pri výkone meraní a zberu dát dnes 10.5.2023 : takmer zamračené so slabím mrholením
SNR=20 dB >>> 11759 MHz_V : DVB-S/QPSK _ OCTAGON SF 4008 / E2_OpenATV 7.1
►Porovnávacia báza špičiek kvality vo vyžarovacom zväzku WIDE družice Eutelsat 9B na 9,0°E na výstupe z PF 450 cm v ľavom stĺpčeku
a PF 370 cm v pravom stĺpčeku
poznámka : pri porovnatelnej výške kvality v jednotke SNR,v porovnatelnom časovom úseku zberu dát,je práve úroveň signálu v jednotke dBm
tým vhodným dôkazným nástrojom,že merania pochádzajú z dvoch rôznych signálnych zdrojov,v tomto prípade D1=450 cm a D2=370 cm

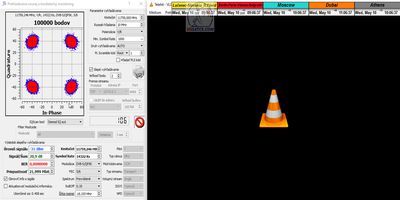

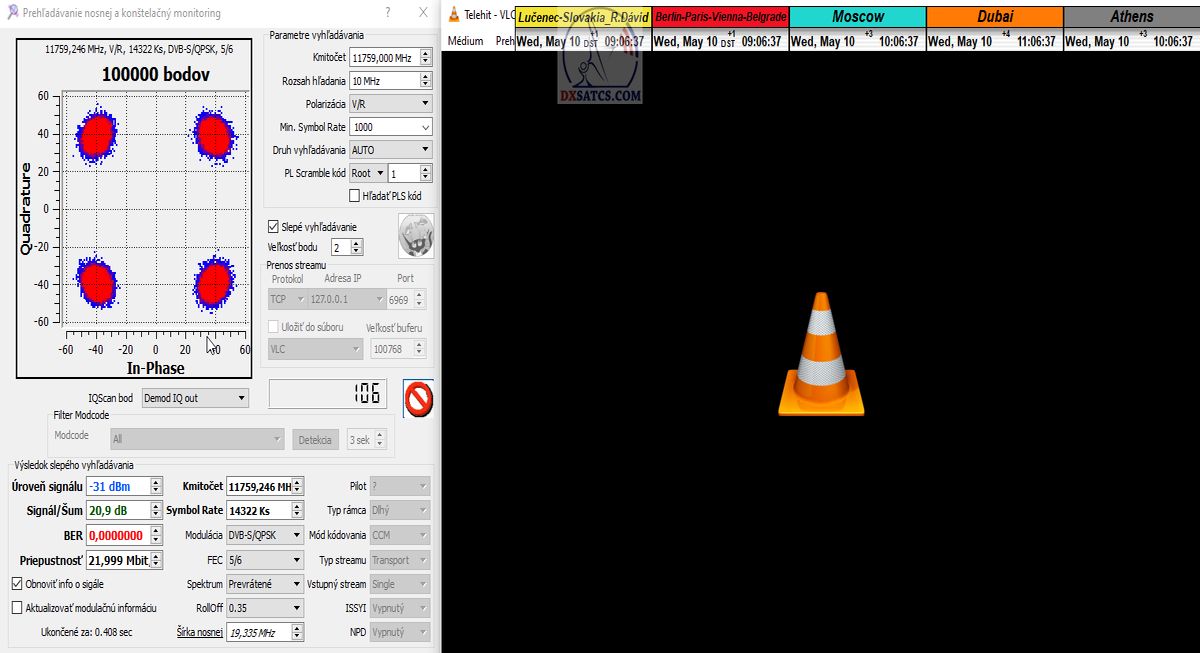

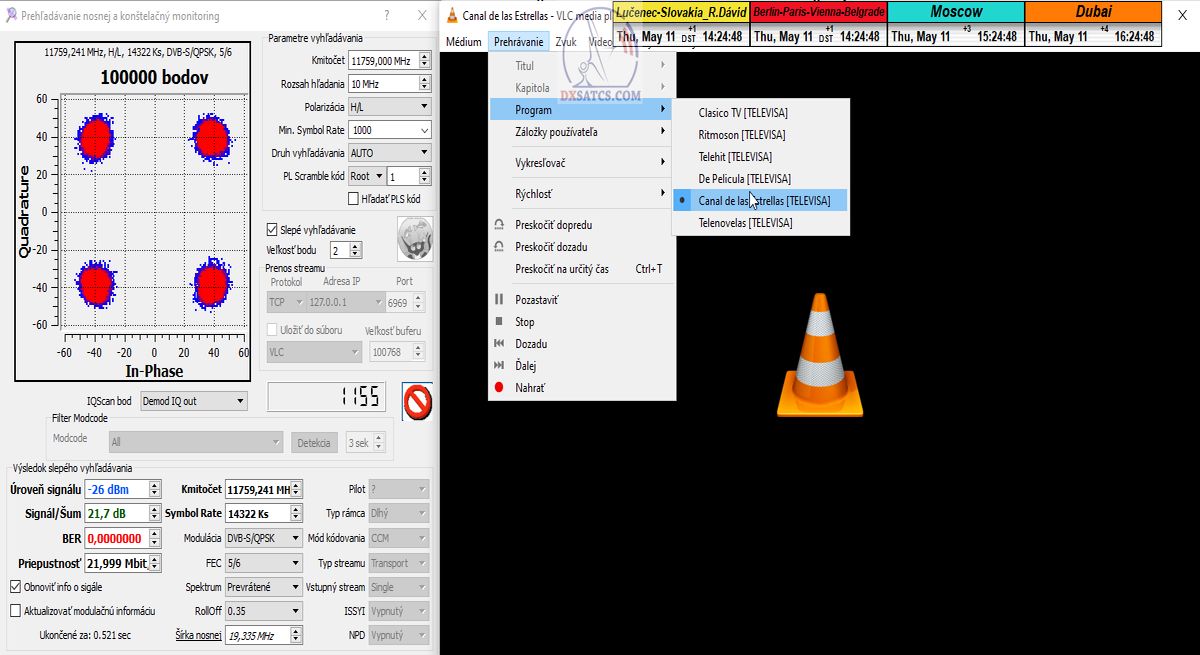

11 759 MHz_V : Televisa Networks (DVB-S/QPSK)
PF 450 cm : SNR=21,7 dB (-26dBm) PF 370 cm : SNR=20,9 dB (-31 dBm)

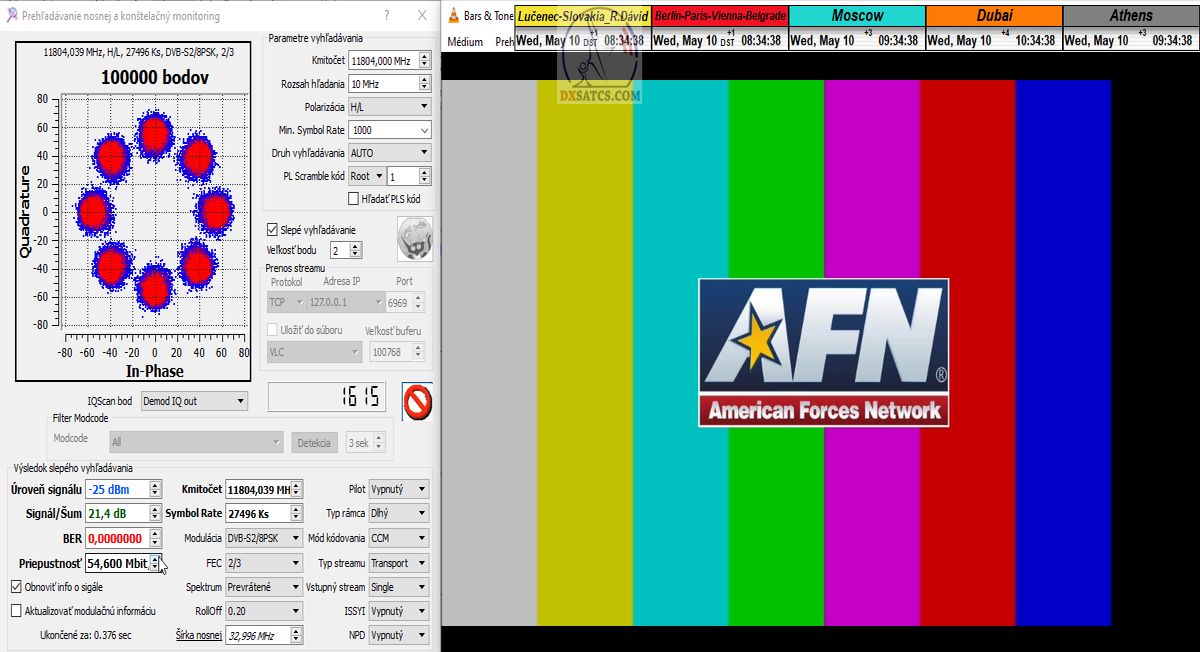

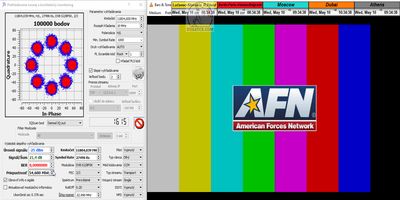

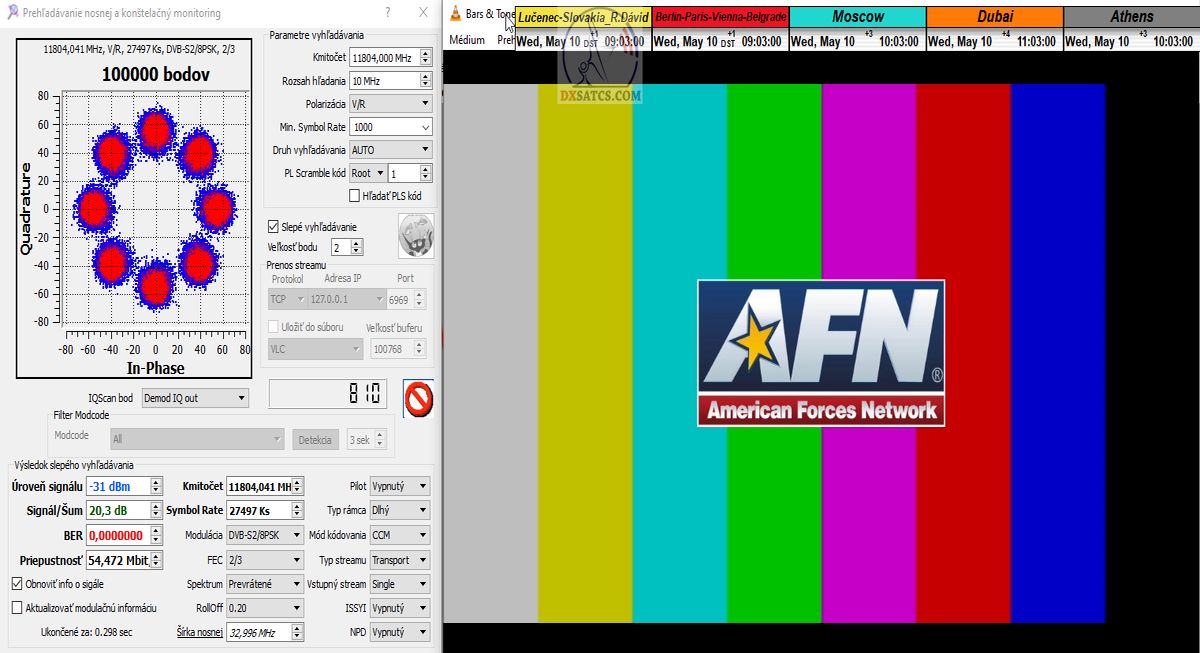

11 804 MHz_V : AFN American Forces Network (DVB-S2/8PSK_2/3)
PF 450 cm : SNR=21,4 dB (-25 dBm) PF 370 cm : SNR=20,3 dB (-31 dBm)

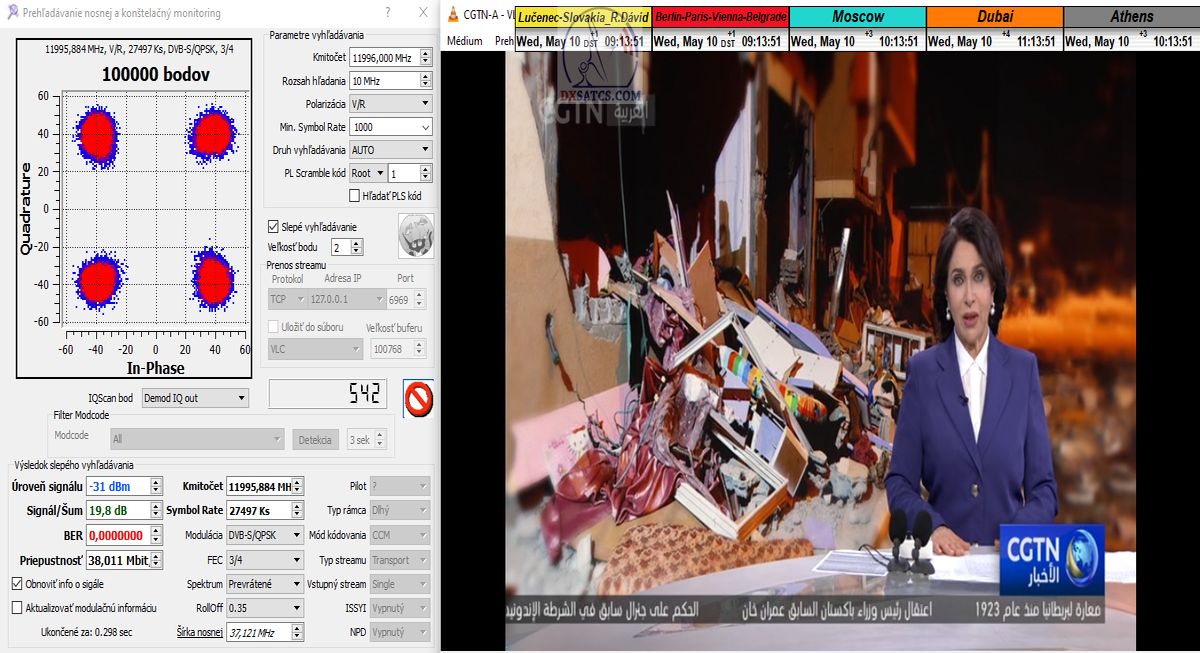

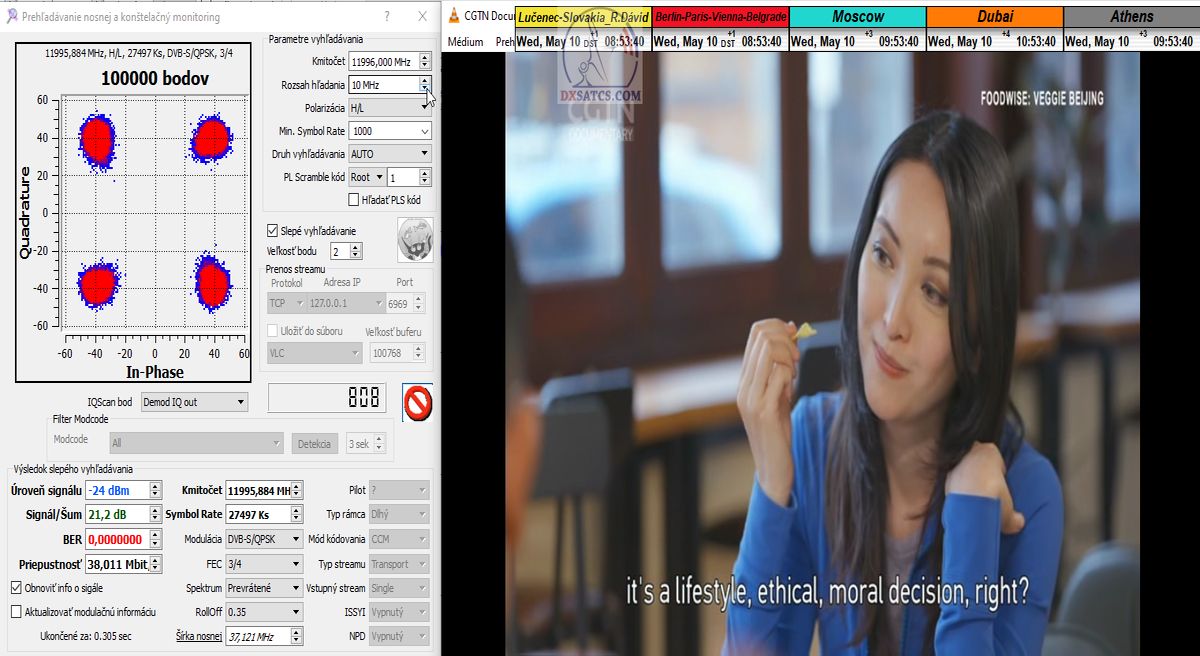

11 996 MHz_V : Globecast_CCTV/CGTN (DVB-S/QPSK)
PF 450 cm : SNR=21,2 dB (-24 dBm) PF 370 cm : SNR=19,8 dB (-31dBm)
................................
